2019 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

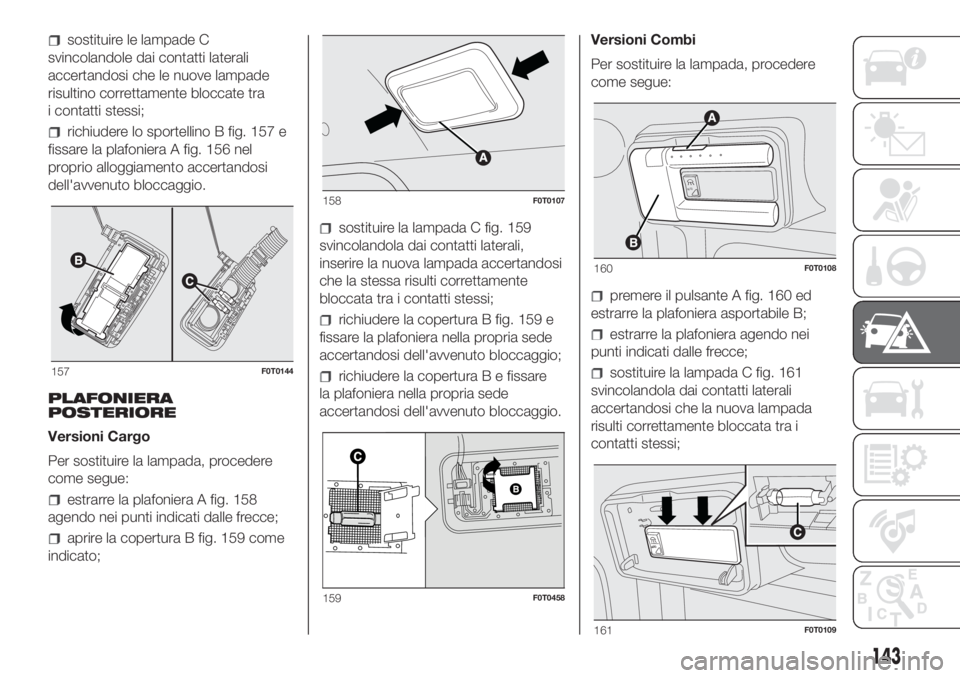

sostituire le lampade C
svincolandole dai contatti laterali
accertandosi che le nuove lampade
risultino correttamente bloccate tra
i contatti stessi;
richiudere lo sportellino B fig. 157 e
fissare la plafoniera A fig. 156 nel
proprio alloggiamento accertandosi
dell'avvenuto bloccaggio.
PLAFONIERA
POSTERIORE
Versioni Cargo
Per sostituire la lampada, procedere
come segue:
estrarre la plafoniera A fig. 158
agendo nei punti indicati dalle frecce;
aprire la copertura B fig. 159 come
indicato;
sostituire la lampada C fig. 159
svincolandola dai contatti laterali,
inserire la nuova lampada accertandosi
che la stessa risulti correttamente
bloccata tra i contatti stessi;
richiudere la copertura B fig. 159 e
fissare la plafoniera nella propria sede
accertandosi dell'avvenuto bloccaggio;
richiudere la copertura B e fissare
la plafoniera nella propria sede
accertandosi dell'avvenuto bloccaggio.Versioni Combi
Per sostituire la lampada, procedere
come segue:
premere il pulsante A fig. 160 ed
estrarre la plafoniera asportabile B;
estrarre la plafoniera agendo nei
punti indicati dalle frecce;
sostituire la lampada C fig. 161
svincolandola dai contatti laterali
accertandosi che la nuova lampada
risulti correttamente bloccata tra i
contatti stessi;157F0T0144
158F0T0107
159F0T0458
A
UT
O
160F0T0108
A
U
T
O
161F0T0109
143

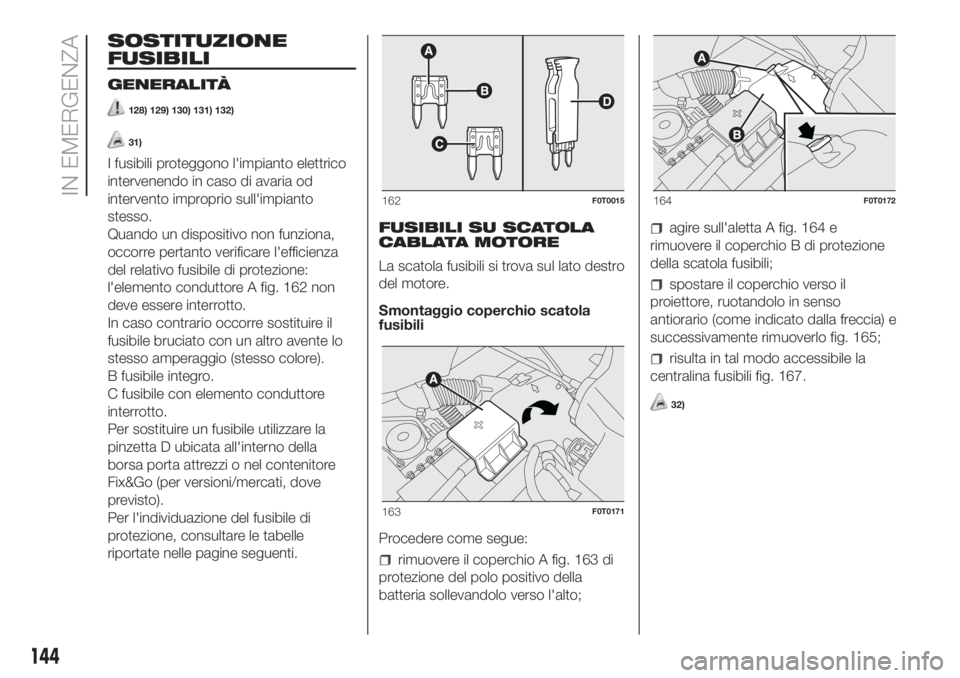

SOSTITUZIONE
FUSIBILI
GENERALITÀ
128) 129) 130) 131) 132)
31)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona,
occorre pertanto verificare l'efficienza
del relativo fusibile di protezione:
l'elemento conduttore A fig. 162 non
deve essere interrotto.
In caso contrario occorre sostituire il
fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore
interrotto.
Per sostituire un fusibile utilizzare la
pinzetta D ubicata all'interno della
borsa porta attrezzi o nel contenitore
Fix&Go (per versioni/mercati, dove
previsto).
Per l'individuazione del fusibile di
protezione, consultare le tabelle
riportate nelle pagine seguenti.FUSIBILI SU SCATOLA
CABLATA MOTORE
La scatola fusibili si trova sul lato destro
del motore.
Smontaggio coperchio scatola
fusibili
Procedere come segue:
rimuovere il coperchio A fig. 163 di
protezione del polo positivo della
batteria sollevandolo verso l'alto;
agire sull'aletta A fig. 164 e
rimuovere il coperchio B di protezione
della scatola fusibili;
spostare il coperchio verso il
proiettore, ruotandolo in senso
antiorario (come indicato dalla freccia) e
successivamente rimuoverlo fig. 165;
risulta in tal modo accessibile la
centralina fusibili fig. 167.
32)
162F0T0015
163F0T0171
164F0T0172
144
IN EMERGENZA

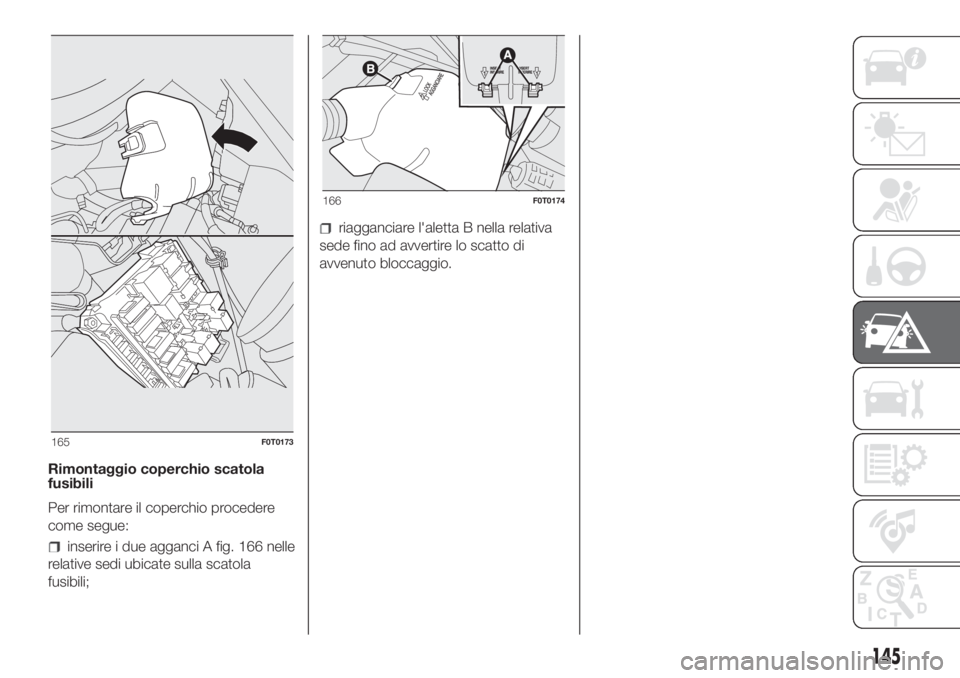

Rimontaggio coperchio scatola
fusibili
Per rimontare il coperchio procedere
come segue:
inserire i due agganci A fig. 166 nelle
relative sedi ubicate sulla scatola
fusibili;
riagganciare l'aletta B nella relativa
sede fino ad avvertire lo scatto di
avvenuto bloccaggio.
165F0T0173
166F0T0174
145

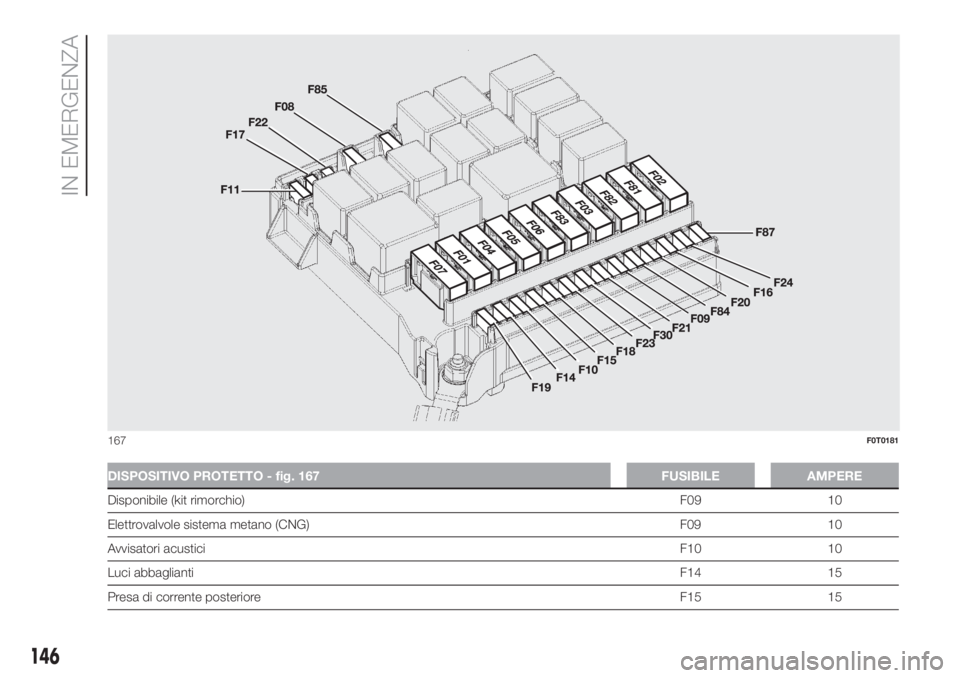

DISPOSITIVO PROTETTO - fig. 167 FUSIBILE AMPERE
Disponibile (kit rimorchio)F09 10
Elettrovalvole sistema metano (CNG) F09 10
Avvisatori acusticiF10 10
Luci abbagliantiF14 15
Presa di corrente posterioreF15 15
167F0T0181
146
IN EMERGENZA

DISPOSITIVO PROTETTO - fig. 167 FUSIBILE AMPERE
Centralina controllo cambio COMFORT-MATIC e leva selettrice marce (alimentazione +
chiave)F16 7,5
Compressore condizionatoreF19 7,5
Lunotto termico/Sbrinatori specchi F20 30
Pompa combustibileF21 15
Luci fendinebbiaF08 15
Alimentazione (+ batteria) pompa COMFORT-MATIC F82 30
Centralina controllo cambio COMFORT-MATIC (alimentazione + batteria) F84 15
Accendisigari/Prese di corrente abitacolo/Sedili riscaldati/USB APO F85 30
Sensore stato carica batteria IBS per sistema Start&Stop (versioni 1.3 Multijet Euro 6 con
Start&Stop)F87 5
147

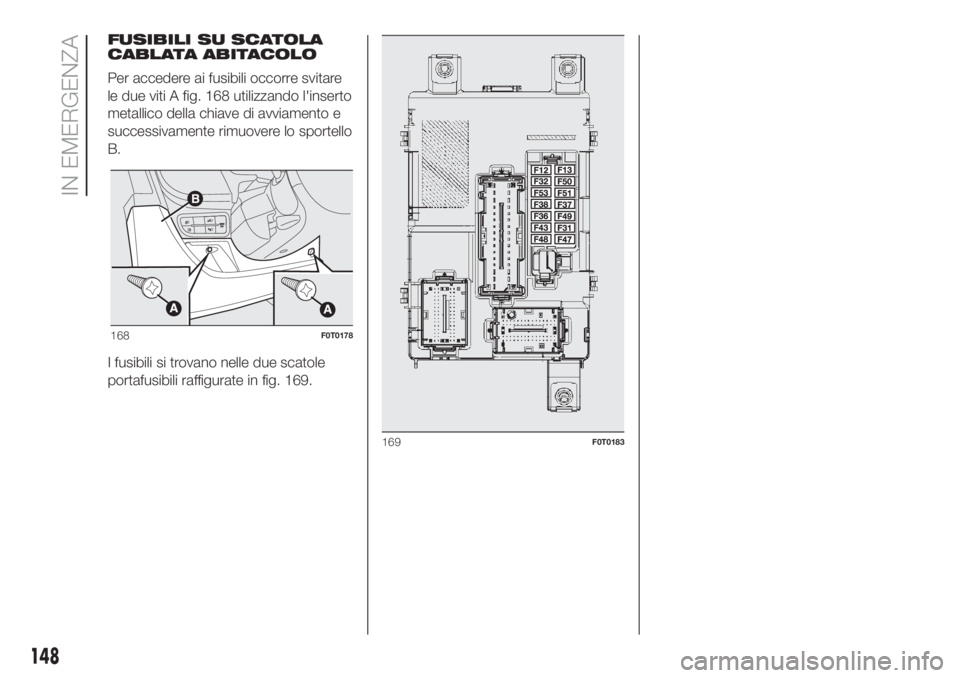

FUSIBILI SU SCATOLA
CABLATA ABITACOLO
Per accedere ai fusibili occorre svitare
le due viti A fig. 168 utilizzando l'inserto
metallico della chiave di avviamento e
successivamente rimuovere lo sportello
B.
I fusibili si trovano nelle due scatole
portafusibili raffigurate in fig. 169.
168F0T0178
169F0T0183
148
IN EMERGENZA

DISPOSITIVO PROTETTO - fig. 169 FUSIBILE AMPERE
Luce anabbagliante (lato passeggero)
F12(*)7,5
Luce anabbagliante (lato guidatore)/Correttore assetto fari F13
7,5 / 5
(*)
INT/A bobine relè SCMF31 5
Illuminazione interna temporizzata
F32
(*)7,5
Nodo Radio/Centralina sistema
Bluetooth®/NodoBlue&Me™/Presa diagnosi sistema
EOBD/Centralina allarme volumetrici/Centralina sirena allarmeF36 10
Nodo quadro strumenti/Comando luci arresto (NA) F37 5
Attuatori serrature porte/bagagliaio
(*)F38 20
Pompa bi-direzionale lavacristallo/lavalunotto F43 15
Alzacristallo anteriore (lato guidatore)
(*)F47 20
Alzacristallo anteriore (lato passeggero)
(*)F48 20
Illuminazione comandi/Centralina sensori parcheggio/Comando specchi esterni elettrici/
Centralina allarme volumetriciF49 5
INT nodo Radio/ Centralina sistema
Bluetooth®/NodoBlue&Me™/ Movimentazione
specchi esterni elettrici/Interruttore frizione/
Comando luci arresto (NC)F51 7,5
Nodo quadro strumentiF53 5
Sbrinatori specchi esterniF41 7,5
DisponibileF45 -
DisponibileF46 -
DisponibileF90 -
DisponibileF91 -
DisponibileF92 -
DisponibileF93 -
(*)Per versioni/mercati, dove previsto
149

DISPOSITIVO PROTETTO - fig. 169 FUSIBILE AMPERE
Accendisigari / Presa di corrente abitacolo F94 15
DisponibileF95 -
Accendisigari / Presa di corrente abitacolo F96 15
Riscaldatore sedile anteriore (lato guidatore) F97 10
Riscaldatore sedile anteriore (lato passeggero) F98 10
ATTENZIONE
128)Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Fiat.
129)Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.
130)Se un fusibile generale di protezione interviene (MEGA-FUSE, MIDI-FUSE) rivolgersi alla Rete Assistenziale Fiat.
131)Prima di sostituire un fusibile, accertarsi di aver tolto la chiave dal dispositivo di avviamento e di aver spento e/o disinserito tutti gli
utilizzatori.
132)Se un fusibile generale di protezione sistemi di sicurezza (sistema air bag, sistema frenante), sistemi motopropulsore (sistema motore,
sistema cambio) o sistema guida interviene, rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
31)Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.
32)Se necessita effettuare un lavaggio del vano motore, avere cura di non insistere direttamente con getto d'acqua sulla scatola cablata
vano motore.
150
IN EMERGENZA
