IM NOTFALL
Reifenpanne oder nicht brennendes
Licht?
Auf Reisen gibt es immer
unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen
dienen dazu, Ihnen in kritischen
Situationen weiterzuhelfen, ohne den
Pannendienst anzufordern.
Bei einem Notfall wird empfohlen, sich
telefonisch an die gebührenfreie
Nummer zu wenden, die in der
Garantieurkunde angegeben ist.
Die universelle, nationale oder
internationale gebührenfreie
Rufnummer hilft Ihnen dabei, die
nächstgelegene Werkstatt des
Kundendienstnetzes zu finden.WARNBLINKLEUCHTEN.................128
AUSWECHSELN EINER
GLÜHLAMPE ..................................128
AUSTAUSCH DER
SICHERUNGEN ..............................136
RADWECHSEL ...............................141
KIT FIX&GO .....................................146
NOTSTART .....................................149
KRAFTSTOFFSPERRE ....................151
ABSCHLEPPEN DES FAHRZEUGS.152
127

WARNBLINK-
LEUCHTEN
Die Taste A Abb. 89 drücken, um die
Warnblinklichter vom Zündschlüssel
unabhängig ein- und auszuschalten.
Ist die Vorrichtung eingeschaltet,
leuchten auf der Instrumententafel die
Kontrollleuchten
und.
Um die Warnblinkleuchten
auszuschalten, drückt man nochmals
die Taste A.
ZUR BEACHTUNG Die Benutzung der
Warnblinklichter unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden.
Bitte beachten Sie die Vorschriften.Notbremsung
Bei einer Notbremsung werden die
Warnblinklichter automatisch
zusammen mit den Kontrollleuchten
undauf der Instrumententafel
eingeschaltet.
Die Warnblinker werden automatisch
ausgeschaltet, wenn die Bremsung
keinen Notbedarf mehr aufweist.
AUSWECHSELN
EINER GLÜHLAMPE
143) 144) 145) 146)
49) 50)
ALLGEMEINE HINWEISE
Vor dem Auswechseln der
Glühlampe kontrollieren, dass die
Kontakte nicht oxidiert sind.
Durchgebrannte Glühlampen sind
durch neue gleichen Typs und gleicher
Leistung zu ersetzen.
Nach dem Auswechseln einer
Glühlampe der Scheinwerfer ist immer
die Einstellung des Leuchtkegels aus
Sicherheitsgründen zu kontrollieren.
Wenn eine Lampe nicht funktioniert,
vor dem Austauschen nachprüfen, ob
die zugehörige Sicherung in Ordnung
ist: die Position der Sicherungen ist
im Abschnitt “Austausch der
Sicherungen” in diesem Kapitel
angegeben.
89F0S0614
128
IM NOTFALL

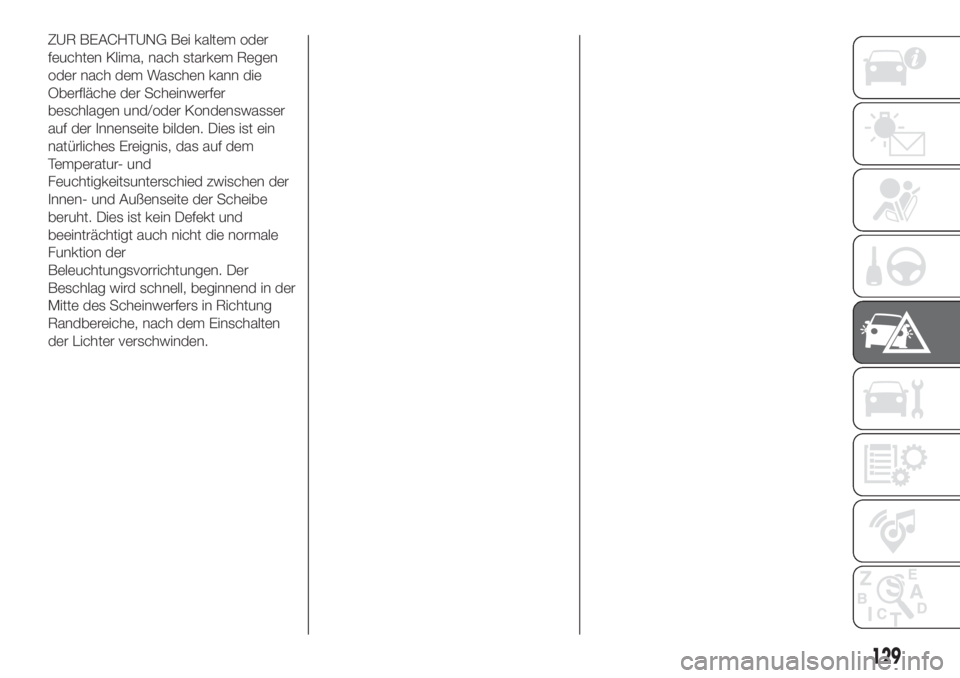

ZUR BEACHTUNG Bei kaltem oder
feuchten Klima, nach starkem Regen
oder nach dem Waschen kann die
Oberfläche der Scheinwerfer
beschlagen und/oder Kondenswasser
auf der Innenseite bilden. Dies ist ein
natürliches Ereignis, das auf dem
Temperatur- und
Feuchtigkeitsunterschied zwischen der
Innen- und Außenseite der Scheibe
beruht. Dies ist kein Defekt und
beeinträchtigt auch nicht die normale
Funktion der
Beleuchtungsvorrichtungen. Der
Beschlag wird schnell, beginnend in der
Mitte des Scheinwerfers in Richtung
Randbereiche, nach dem Einschalten
der Lichter verschwinden.
129

Glühlampen
Benutzung Tipo Leistung Siehe Abbildung
Fernlicht H7 55W D
Abblendlichter H7 55W D
Abblendlicht mit Xenon-Lampen (für Versionen/
Märkte, wo vorgesehen)D1S 35W F
Vorderes Standlicht/Tagfahrlicht W21W / LL 5/2IW A
Fahrtrichtungsanzeiger vorne WY21W / PY24W 21W B
Fahrtrichtungsanzeiger vorne (mit Xenon-Lampen) PY24W 24W B
Fahrtrichtungsanzeiger seitlich W5W 5W A
Fahrtrichtungsanzeiger hinten PY21W 21W B
Standlicht hinten / Bremslicht P21 / 5W 10W B
RG-Leuchte W16W 21W B
Nebelrückleuchte W16W 2IW B
Innenleuchten C5W 5W C
Kofferraumleuchte W5W 5W A
Kennzeichenbeleuchtung C5W 5W C
Nebelscheinwerfer H3 55W E
Zusatzbremslicht (3. Bremslicht) W5W 5W A
130
IM NOTFALL

AUSWECHSELN EINER
LAMPE DER
AUSSENBELEUCHTUNG
FRONTSCHEINWERFERGRUPPEN
In den Frontleuchtengruppen befinden
sich die Lampen für Standlicht,
Abblendlicht, Fernlicht und
Fahrtrichtungsanzeiger.
Fahrtrichtungsanzeiger vorne
(Nur für POP-Versionen)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Gummideckel A Abb. 90 vom
Motorraum aus entfernen.
Den Lampensockel A Abb. 91
gegen den Uhrzeigersinn drehen und
herausziehen.
Die eingedrückte Glühlampe
herausziehen und auswechseln.
Den Lampensockel A wieder
einsetzen und im Uhrzeigersinn drehen,
wobei die richtige Befestigung zu
prüfen ist.
Die Gummiabdeckung wieder
anbringen.
Fahrtrichtungsanzeiger vorne
(mit Ausnahme der POP-Versionen)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Gummideckel A Abb. 92 vom
Motorraum aus entfernen, indem man
ihn gegen den Uhrzeigersinn dreht.
Den Lampensockel gegen den
Uhrzeigersinn drehen und
herausziehen.
Den Lampensockel ersetzen.
Den Lampensockel wieder in die
Aufnahme A Abb. 93 einsetzen und im
Uhrzeigersinn drehen, wobei die
richtige Befestigung zu prüfen ist.
Den Kunststoffdeckel aufsetzen und
im Uhrzeigersinn drehen.
Fahrtrichtungsanzeiger seitlich
ZUR BEACHTUNG Bei dieser Arbeit
müssen alle Vorsichtsmaßnahmen
getroffen werden, um die Karosserie
nicht zu beschädigen (wir empfehlen,
eine ausreichend starre Plastikkarte mit
geeigneter Dicke zu benutzen).
90F0S0050
91F0S005292F0S0591
93F0S0608
131

Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Zuerst vorne und dann hinten eine
Hebeleinwirkung auf die durchsichtige
Abdeckung ausüben (1-Abb. 94).
Eine Hebeleinwirkung in
entgegengesetzte Richtung von hinten
ausüben (2-Abb. 94) und die Gruppe
herausziehen.
Die Lampenhalterung entgegen dem
Uhrzeigersinn drehen, die mit Druck
eingesetzte Lampe herausziehen und
austauschen.
Die Lampenfassung in das
durchsichtige Element einsetzen, dann
die Gruppe positionieren und das
Einrasten der Befestigungsfeder prüfen.
51)
Abblendlicht
(Nur für POP-Versionen)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Gummideckel B Abb. 90 vom
Motorraum aus entfernen.
Die Blockierungsvorrichtung A Abb.
95 drücken und den Lampensockel
herausziehen.
Die eingedrückte Glühlampe
herausziehen und auswechseln.
Setzen Sie den Lampensockel
wieder ein und prüfen Sie die richtige
Befestigung.
Die Gummiabdeckung wieder
anbringen.
Abblendlicht
(mit Ausnahme der POP-Versionen)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Gummideckel B Abb. 92 vom
Motorraum aus entfernen, indem man
ihn gegen den Uhrzeigersinn dreht.
Den mittleren elektrischen Verbinder
A Abb. 96 abziehen und die Feder
der Lampenhalterung lösen.
Die Glühlampe herausziehen und
durch eine neue ersetzen.
Lampe wieder in die Aufnahme
einsetzen und Steckverbinder
anschließen;
Den Kunststoffdeckel aufsetzen und
im Uhrzeigersinn drehen.
94F0S035595F0S0053
96F0S0593
132
IM NOTFALL

Abblendlicht mit
Gasentladungslampen (Xenon)
(für Versionen / Märkte, wo vorgesehen)
147)
Zum Austausch ist es empfehlenswert,
sich immer an das Fiat-Servicenetz
zu wenden.
Fernlicht
Ist die Abdeckung C vorgesehen Abb.
97 (an den Radkästen entsprechend
den Leuchten), zum Auswechseln der
Glühlampe wie folgt vorgehen:
Die Räder vollständig auslenken, die
Abdeckung öffnen und danach die
Gummiabdeckung D Abb. 97
entfernen.
Den Lampensockel aus den
seitlichen Klammern A Abb. 98 lösen
und herausziehen.
Die neue Lampe montieren, dabei
die Kontur des Metallteils mit den Nuten
auf dem Glas des Lampe
übereinstimmen lassen, dann die
Klammern der Lampenfassung
einrasten.
Die Gummiabdeckung wieder
anbringen.
Die Abdeckung C wieder schießen.
HINWEIS Sollte keine Abdeckung
vorhanden sein, bitte für den Austausch
der Lampe das Fiat-Servicenetz
kontaktieren.
Standlicht/Tagfahrlicht
Ist die Abdeckung C vorgesehen Abb.
97 (an den Radkästen entsprechend
den Leuchten), zum Auswechseln der
Glühlampe wie folgt vorgehen:
Die Räder vollständig auslenken, die
Abdeckung öffnen und danach die
Gummiabdeckung D Abb. 97
entfernen.
Den Lampensockel B Abb. 98
gegen den Uhrzeigersinn drehen und
herausziehen.
Die Glühlampe herausziehen und
durch eine neue ersetzen.
Den Lampensockel B wieder
einsetzen und im Uhrzeigersinn drehen,
wobei die richtige Befestigung zu
prüfen ist.
Die Gummiabdeckung wieder
anbringen.
Die Abdeckung C wieder schießen.
HINWEIS Sollte keine Abdeckung
vorhanden sein, bitte für den Austausch
der Lampe das Fiat-Servicenetz
kontaktieren.
Nebelscheinwerfer
Der Austausch der Nebelscheinwerfer
muss vom Fiat-Kundendienstnetz
vorgenommen werden.
HECKLEUCHTEN
Sie beinhalten die Lampen der
Standlichter, der Bremslichter und der
Richtungsanzeiger. Die Rückfahrlichter
und Nebelschlussleuchten befinden
sich auf der hinteren Stoßstange.
Die Lampen haben folgende
Anordnung Abb. 99:
C: Standlicht/Bremslicht.
D: Fahrtrichtungsanzeiger.
97F0S0051
98F0S0054
133

Zum Austauschen einer Glühlampe wie
folgt vorgehen:
Den Kofferraum öffnen.
Die beiden Befestigungsschrauben
A Abb. 100 lösen und die
Scheinwerfergruppe axial herausziehen,
ohne diese zu drehen.
Den Lampensockel aus dem Sitz
entfernen, nachdem man ihn von den
Halteflügeln B Abb. 100 gelöst hat.
Die Lampen durch leichtes Drücken
und Drehen entgegen dem
Uhrzeigersinn herausziehen.
RÜCKFAHRLICHT/
NEBELRÜCKLEUCHTE
Wo eine abdeckung vorgesehen ist, für
den Austausch der Lampe wie folgt
vorgehen:
Von der Innenseite des
Stoßdämpfers die Laschen A Abb. 101
verstellen und die mit Druck eingebaute
Klappe entfernen.
Den elektrischen Stecker A Abb.
102 trennen.
Den Lampensockel B Abb. 102
gegen den Uhrzeigersinn drehen und
das Aggregat ausbauen.
Die Glühlampe herausziehen und
durch eine neue ersetzen.
Die Lampengruppe/den
Lampensockel B wieder einsetzen und
im Uhrzeigersinn drehen.
Den elektrischen Stecker A wieder
anschließen.
Die Klappe wieder anbringen und
sicherstellen, dass sie einwandfrei sitzt.
Sollte keine Klappe vorhanden sein,
für den Ersatz der Lampe in den
Rückfahrscheinwerfern und der
Nebelrückleuchte vom unteren Teil der
vorderen Stoßstange Abb. 103
zugreifen.
DRITTES BREMSLICHT
Zum Austauschen einer Glühlampe wie
folgt vorgehen:
Die beiden Schutzdeckel entfernen
und die beiden Befestigungsschrauben
A Abb. 104 lösen.
Die Gruppe herausziehen.
99F0S0580
100F0S0579
101F0S0581
102F0S0582
134
