2019 FIAT 500 Betriebsanleitung (in German)

ZUR BEACHTUNG
44)Die blinkende Kontrollleuchteweist auf eine mögliche Funktionsstörung der Kontrollleuchte hin. In diesem Fall kann die
Kontrollleuchteeventuelle Störungen der Rückhaltesysteme nicht anzeigen. Vor einer Weiterfahrt Kontakt zum Fiat-Kundendienstnetz
aufnehmen und die Anlage sofort kontrollieren lassen.
Kontrollleuchte Bedeutung
GelbSTART&STOP-AUTOMATIK DEAKTIVIERT
(für Versionen / Märkte, wo vorgesehen)
Die Deaktivierung des Start&Stop-Systems wird durch die Leuchte oder das Symbol am Display und bei
einigen Versionen mit einer Meldung am Display gemeldet.
63

Kontrollleuchte Bedeutung
GelbiTPMS-SYSTEM
(für Versionen / Märkte, wo vorgesehen)
Ungenügender Reifendruck
Die Kontrollleuchte leuchtet fest, um davor zu warnen, dass der Druck des Reifens unter den für eine
optimale Lebensdauer des Reifens und einen optimalen Kraftstoffverbrauch erforderlichen Wert gesunken
ist und/oder um einen langsamen Druckverlust anzuzeigen.
Auf diese Weise wird der Fahrer vom iTPMS darauf hingewiesen, dass möglicherweise einer oder mehrere
Reifen zu wenig Druck haben und vielleicht ein Reifenschaden vorliegt. In diesem Fall raten wir, den
korrekten Druckwert zu kontrollieren und wieder herzustellen. Sobald die normalen Betriebsbedingungen
des Fahrzeugs wieder hergestellt sind, den Reset-Vorgang für Reifen durchführen.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
Fehlzustand des iTPMS-Systems/iTPMS vorübergehend deaktiviert
Die Kontrollleuchte blinkt ca. 75 Sekunden lang und bleibt dann fest an, zusammen mit einer Meldung auf
dem Display, zur Anzeige dass das System vorübergehend deaktiviert ist oder einen Fehlbetrieb aufweist.
Das System funktioniert erst dann wieder korrekt, wenn die Betriebsbedingungen es erlauben. Sollte dies
nicht der Fall sein, muss das Reifen-Reset nach Wiederherstellung der normalen Einsatzbedingungen
durchgeführt werden.
Sollte die Anzeige des Fehlbetriebs weiterhin bestehen, so schnell wie möglich das Fiat-Kundendienstnetz
aufsuchen.
45) 46)
64
KENNTNIS DER INSTRUMENTENTAFEL

ZUR BEACHTUNG
45)Meldet das System einen Druckabfall eines spezifischen Reifens, den Druck aller vier Reifen prüfen. Trotz iTPMS muss der Fahrer den
Reifendruck allmonatlich kontrollieren. Dieses System ersetzt weder Wartungstermine, noch Sicherheitssysteme. Der Reifendruck muss bei
kalten Reifen kontrolliert werden. Sollte der Reifendruck aus irgend einem Grund bei warmgelaufenen Reifen geprüft werden, den Druck nicht
mindern, wenn er über den vorgeschriebenen Werten liegt, sondern die Kontrolle wiederholen, sobald die Reifen abgekühlt sind.
46)Das iTPMS-System ist nicht in der Lage, plötzliche Druckverluste an den Reifen zu melden (z.B. wenn ein Reifen platzt). In diesem Fall das
Fahrzeug vorsichtig und ohne starke Abbremsung anhalten. Das System liefert nur eine Meldung über einen geringen Reifendruck, kann die
Reifen aber nicht aufpumpen. Ungenügend aufgepumpte Reifen haben einen stärkeren Kraftstoffverbrauch zur Folge. Dies hat eine stärkere
Abnutzung des Reifenprofils zur Folge und kann unter Umständen auch das sichere Fahren des Fahrzeugs in Frage stellen.
Grüne Kontrollleuchten
Kontrollleuchte Bedeutung
GrünSTAND- UND ABBLENDLICHT/FOLLOW ME HOME
Stand- und Abblendlicht
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Follow me home
Die Kontrollleuchte leuchtet, bei einigen Modellen, zusammen mit einer Meldung auf dem Display auf, wenn
das "Follow me home" genutzt wird.
GrünNEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
GrünFAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten
geschoben wird, oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
65

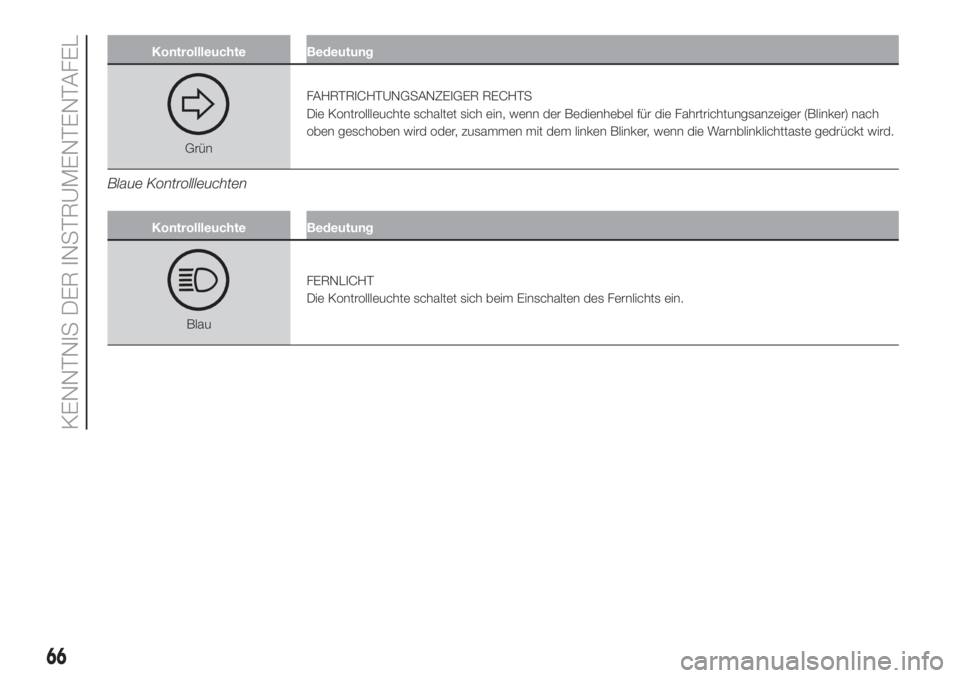

Kontrollleuchte Bedeutung
GrünFAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach
oben geschoben wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
Blaue Kontrollleuchten
Kontrollleuchte Bedeutung
BlauFERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
66
KENNTNIS DER INSTRUMENTENTAFEL

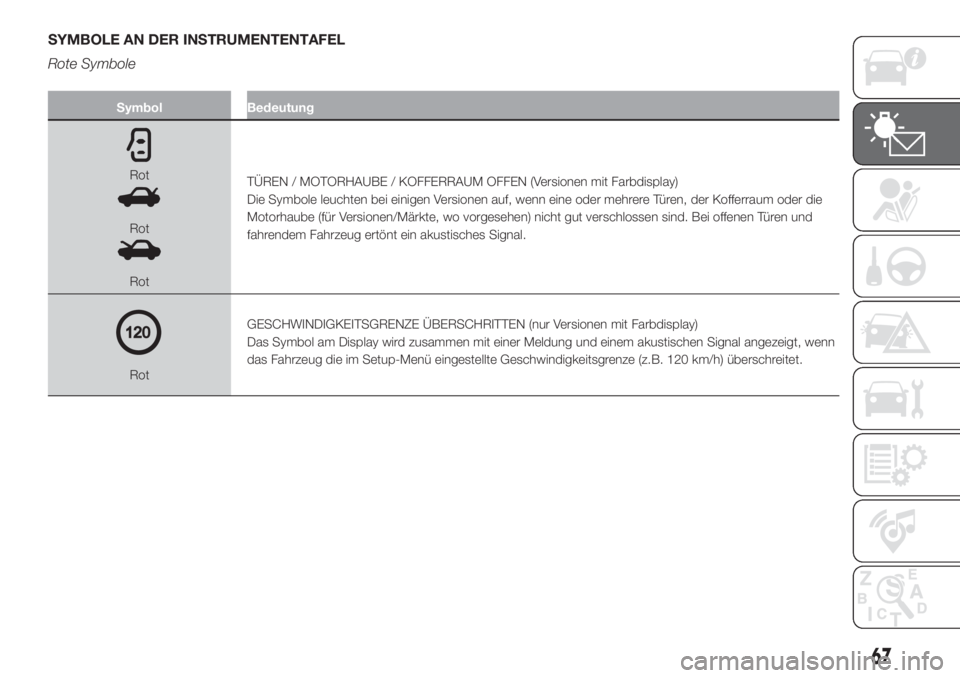

SYMBOLE AN DER INSTRUMENTENTAFEL
Rote Symbole
Symbol Bedeutung
Rot
Rot
RotTÜREN / MOTORHAUBE / KOFFERRAUM OFFEN (Versionen mit Farbdisplay)
Die Symbole leuchten bei einigen Versionen auf, wenn eine oder mehrere Türen, der Kofferraum oder die
Motorhaube (für Versionen/Märkte, wo vorgesehen) nicht gut verschlossen sind. Bei offenen Türen und
fahrendem Fahrzeug ertönt ein akustisches Signal.
RotGESCHWINDIGKEITSGRENZE ÜBERSCHRITTEN (nur Versionen mit Farbdisplay)
Das Symbol am Display wird zusammen mit einer Meldung und einem akustischen Signal angezeigt, wenn
das Fahrzeug die im Setup-Menü eingestellte Geschwindigkeitsgrenze (z.B. 120 km/h) überschreitet.
67

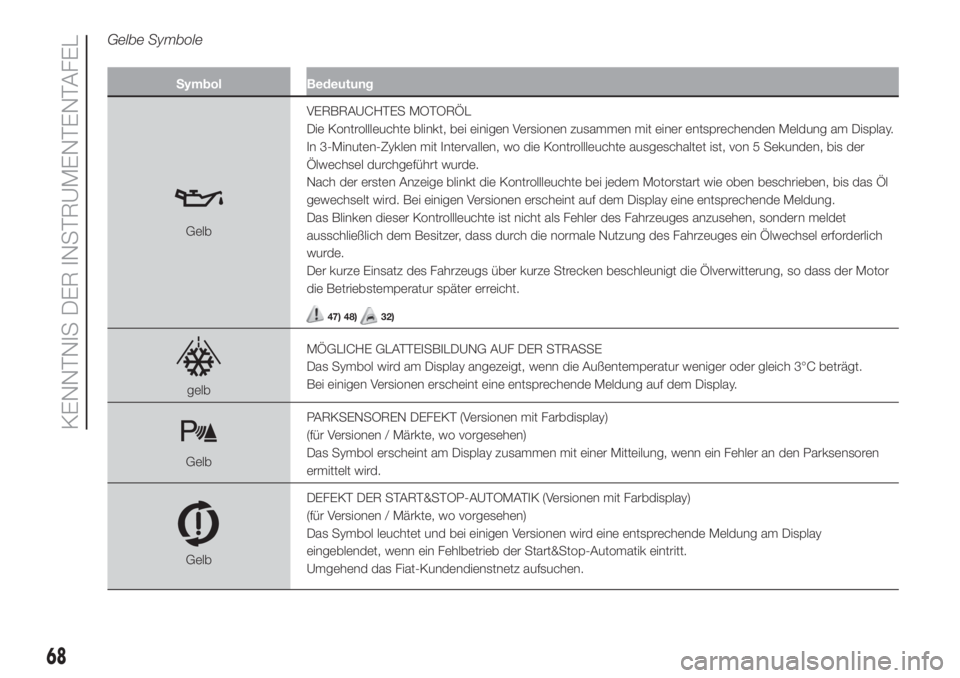

Gelbe Symbole
Symbol Bedeutung
GelbVERBRAUCHTES MOTORÖL
Die Kontrollleuchte blinkt, bei einigen Versionen zusammen mit einer entsprechenden Meldung am Display.
In 3-Minuten-Zyklen mit Intervallen, wo die Kontrollleuchte ausgeschaltet ist, von 5 Sekunden, bis der
Ölwechsel durchgeführt wurde.
Nach der ersten Anzeige blinkt die Kontrollleuchte bei jedem Motorstart wie oben beschrieben, bis das Öl
gewechselt wird. Bei einigen Versionen erscheint auf dem Display eine entsprechende Meldung.
Das Blinken dieser Kontrollleuchte ist nicht als Fehler des Fahrzeuges anzusehen, sondern meldet
ausschließlich dem Besitzer, dass durch die normale Nutzung des Fahrzeuges ein Ölwechsel erforderlich
wurde.
Der kurze Einsatz des Fahrzeugs über kurze Strecken beschleunigt die Ölverwitterung, so dass der Motor
die Betriebstemperatur später erreicht.
47) 48)32)
gelbMÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol wird am Display angezeigt, wenn die Außentemperatur weniger oder gleich 3°C beträgt.
Bei einigen Versionen erscheint eine entsprechende Meldung auf dem Display.
GelbPARKSENSOREN DEFEKT (Versionen mit Farbdisplay)
(für Versionen / Märkte, wo vorgesehen)
Das Symbol erscheint am Display zusammen mit einer Mitteilung, wenn ein Fehler an den Parksensoren
ermittelt wird.
GelbDEFEKT DER START&STOP-AUTOMATIK (Versionen mit Farbdisplay)
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet und bei einigen Versionen wird eine entsprechende Meldung am Display
eingeblendet, wenn ein Fehlbetrieb der Start&Stop-Automatik eintritt.
Umgehend das Fiat-Kundendienstnetz aufsuchen.
68
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung
GelbSERVICE (PROGRAMMIERTE WARTUNG) FÄLLIG
Wenn die planmäßige Wartung („Inspektion“) bevorsteht, erscheint auf dem Display das entsprechende
Symbol gefolgt von der Anzahl der Kilometer/Meilen, die bis zur Wartung des Fahrzeugs noch zurückgelegt
werden können. Diese Anzeige erscheint automatisch, wenn der Zündschlüssel auf MAR gedreht wird, und
bis zur Fälligkeit der nächsten Inspektion 2.000 km (oder die gleiche Strecke in Meilen), oder, wo
vorgesehen, 30 Tage fehlen. Sie wird bei jedem Drehen des Schlüssels auf MAR oder, für Versionen/
Märkte, wo vorgesehen, alle 200 km (oder die gleiche Strecke in Meilen) wiederholt.
Das Fiat-Kundendienstnetz aufsuchen, das außer den im „Plan der planmäßigen Wartung” vorgesehenen
Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
GelbASR-SYSTEM DEAKTIVIERT (Farbdisplay)
Das Symbol leuchtet am Farbdisplay mit einer entsprechenden Meldung, wenn das ASR-System durch
Druck der Taste ASR-OFF am Armaturenbrett deaktiviert wird. Gleichzeitig leuchtet die LED auf der Taste
auf.
GelbDEFEKT DES HILL HOLDERS (Versionen mit Farbdisplay)
(für Versionen / Märkte, wo vorgesehen)
Das Symbol erscheint auf dem Display zusammen mit einer Mitteilung, wenn ein Fehler am Hill-Holder-
System erkannt wird.
Bitte in diesem Fall umgehend das Fiat-Servicenetz aufsuchen.
GelbKRAFTSTOFFSPERRSYSTEM (Versionen mit Farbdisplay)
Das Symbol erscheint auf dem Display zusammen mit einer Meldung, wenn die Kraftstoffversorgung
unterbrochen wurde.
Um das System der Kraftstoffsperre wieder zu aktivieren, gelten die Angaben im Abschnitt
„Kraftstoffsperrensystem” im Kapitel „Im Notfall”.
GelbFEHLER DES KRAFTSTOFFSPERRSYSTEMS (Versionen mit Farbdisplay)
Das Symbol erscheint auf dem Display zusammen mit einer Meldung, wenn das
Kraftstoffunterbrechungssystem einen Fehler aufweist. Bitte das Fiat-Servicenetz kontaktieren.
69

Symbol Bedeutung
GelbBEIFAHRERAIRBAG/SEITENAIRBAGS AUSGESCHALTET
Die Leuchte zeigt den Zustand des Airbag-Schutzes des Beifahrers an. Ist die Leuchte aus, ist der Schutz
auf der Beifahrerseite aktiv: zur Deaktivierung das Setup-Menü öffnen (in diesem Fall geht die Leuchte an).
Nach dem Anlassen des Motors (Startvorrichtung auf MAR), leuchtet die Kontrollleuchte ca. 8 Sekunden
lang, wenn nach dem vorherigen Abschalten des Motors mindestens 5 Sekunden verstrichen sind. Sollte
die LED nicht unter diesen Bedingungen funktionieren, das Fiat-Servicenetz aufsuchen. Wird der
Fahrzeugmotor nach einem Abstellen des Motors vor dem Verstreichen von 5 Sekunden wieder
eingeschaltet, kann es vorkommen, dass die Leuchte aus bleibt. Um den einwandfreien Betrieb der
Kontrollleuchte sicherzustellen, den Fahrzeugmotor abstellen und erst nach Ablauf von mind. 5 Sekunden
wieder einschalten. Je nach Fahrzeugzustand könnten die Kontrollleuchten mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich auch während des Drehens des Zündschlüssels ändern.
GelbDEFEKT DES AUSSENLICHTS (Versionen mit Farbdisplay)
Das Symbol erscheint am Display zusammen mit einer Mitteilung, wenn ein Fehler an einer der
nachstehend aufgeführten Leuchten auftritt:
Tagfahrlicht (DRL)
Standlicht
Fahrtrichtungsanzeiger
Nebelschlussleuchte
Kennzeichenbeleuchtung.
Störungen an diesen Lampen können sein: Durchbrennen einer oder mehrerer Lampen, Durchbrennen der
zugehörigen Sicherung oder Unterbrechung der elektrischen Verbindung. Bitte das Fiat-Servicenetz
aufsuchen.
GelbDEFEKT DES BREMSLICHTS (Versionen mit Farbdisplay)
Das Symbol am Display erscheint zusammen mit einer Mitteilung, wenn ein Fehler an den Bremsleuchten
(Stop) ermittelt wird.
Die Störung kann durch ein Durchbrennen der Lampen, ein Durchbrennen der entsprechenden Sicherung
oder eine Unterbrechung der Stromzufuhr hervorgerufen werden. Bitte das Fiat-Servicenetz aufsuchen.
70
KENNTNIS DER INSTRUMENTENTAFEL
