2019 FIAT 500 Betriebsanleitung (in German)

Airbag vorn auf der Beifahrerseite und Kindersitze: ACHTUNG
69F0S1025
103

Knieairbag Fahrerseite
(für Versionen / Märkte, wo vorgesehen)
Er besteht aus einem sich sofort
entfaltenden Luftkissen, das in einem
entsprechenden Fach C unter der
unteren Lenksäulenverkleidung Abb. 70
in Höhe der Knie des Fahrers
untergebracht ist. Er liefert einen
zusätzlichen Schutz für den Fahrer im
Falle eines Frontaufpralls.
Deaktivierung der Beifahrerairbags:
Frontairbag und Seitenairbag
(Sidebag)
106) 107) 108)
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte A Abb. 71 leuchtet
dauerhaft, bis der vordere Airbag auf
der Beifahrerseite und der vordere
Airbag (Seitenairbag) wieder aktiviert
werden (für Versionen/Märkte, wo
vorgesehen).ZUR BEACHTUNG Zur manuellen
Deaktivierung des Front-Airbags auf der
Beifahrerseite und des Front-Airbags
(Seitenairbags) (für Versionen/Märkte,
wo vorgesehen) siehe Abschnitt
„Display“ im Kapitel „Kenntnis der
Instrumententafel”.
SEITENAIRBAGS (Side
bag - Window Bag)
Um den Schutz der Insassen zu
steigern, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) (für
Märkte/Versionen wo vorgesehen) und
Kopfairbag (Window bag) (für
Versionen/Märkte, wo vorgesehen)
ausgestattet.Die Seitenairbags schützen die
Insassen bei einem seitlichen Aufprall
mittelhoher Intensität durch das
Luftkissen, das sich zwischen dem
Fahrgast und den Innenteilen der
seitlichen Fahrzeugstruktur aufbläst.
Die nicht erfolgte Aktivierung der
Seitenairbags bei anderen Aufprallarten
(Frontalaufprall, Auffahrunfall,
Überschlagen usw...) zeigt daher keinen
Systemfehler an.
Sidebag
Sie bestehen aus zwei sich sofort
aufblasenden Kissenarten in den
Rückenlehnen der Vordersitze Abb. 72
und schützen den Brustkorb und die
Schultern der Insassen bei einem
mittleren-schweren Seitenaufprall.
70F0S0105
71F0S0389
72F0S0087
104
SICHERHEIT

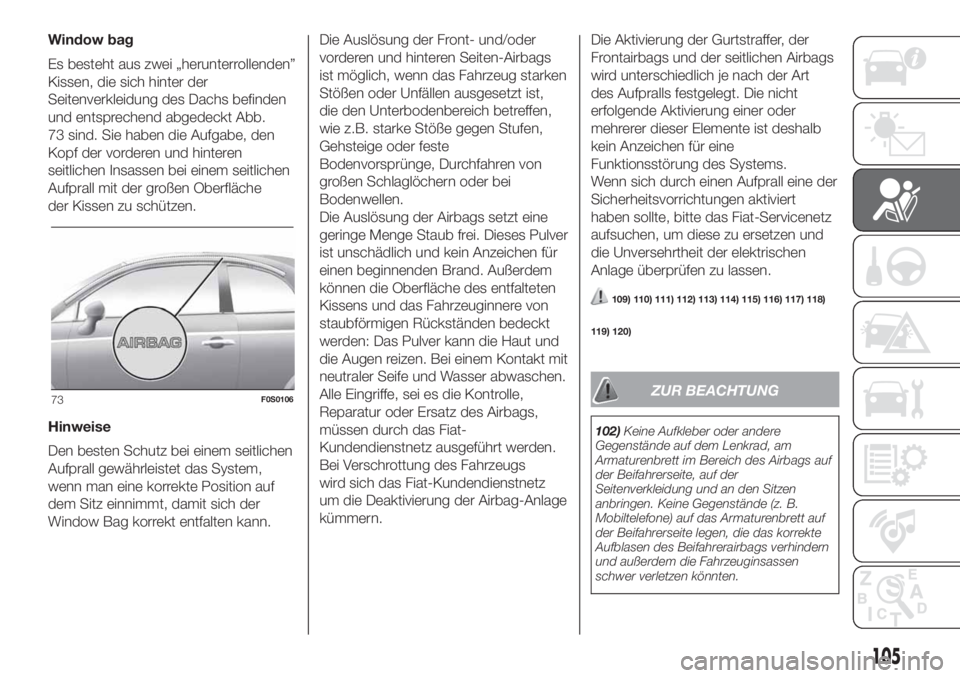

Window bag
Es besteht aus zwei „herunterrollenden”
Kissen, die sich hinter der
Seitenverkleidung des Dachs befinden
und entsprechend abgedeckt Abb.
73 sind. Sie haben die Aufgabe, den
Kopf der vorderen und hinteren
seitlichen Insassen bei einem seitlichen
Aufprall mit der großen Oberfläche
der Kissen zu schützen.
Hinweise
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Window Bag korrekt entfalten kann.Die Auslösung der Front- und/oder
vorderen und hinteren Seiten-Airbags
ist möglich, wenn das Fahrzeug starken
Stößen oder Unfällen ausgesetzt ist,
die den Unterbodenbereich betreffen,
wie z.B. starke Stöße gegen Stufen,
Gehsteige oder feste
Bodenvorsprünge, Durchfahren von
großen Schlaglöchern oder bei
Bodenwellen.
Die Auslösung der Airbags setzt eine
geringe Menge Staub frei. Dieses Pulver
ist unschädlich und kein Anzeichen für
einen beginnenden Brand. Außerdem
können die Oberfläche des entfalteten
Kissens und das Fahrzeuginnere von
staubförmigen Rückständen bedeckt
werden: Das Pulver kann die Haut und
die Augen reizen. Bei einem Kontakt mit
neutraler Seife und Wasser abwaschen.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs
wird sich das Fiat-Kundendienstnetz
um die Deaktivierung der Airbag-Anlage
kümmern.Die Aktivierung der Gurtstraffer, der
Frontairbags und der seitlichen Airbags
wird unterschiedlich je nach der Art
des Aufpralls festgelegt. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.
Wenn sich durch einen Aufprall eine der
Sicherheitsvorrichtungen aktiviert
haben sollte, bitte das Fiat-Servicenetz
aufsuchen, um diese zu ersetzen und
die Unversehrtheit der elektrischen
Anlage überprüfen zu lassen.
109) 110) 111) 112) 113) 114) 115) 116) 117) 118)
119) 120)
ZUR BEACHTUNG
102)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbags auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Aufblasen des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
73F0S0106
105

103)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht
mit nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.
104)Entgegen der Fahrtrichtung montierte
Kindersitze dürfen auf keinen Fall auf den
Vordersitzen montiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Das
Auslösen des Airbags bei einem Aufprall
könnte, unabhängig von der Schwere des
Aufpralls, tödliche Verletzungen für das
mitreisende Baby verursachen.
105)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher
immer, Kleinkinder im eigenen Kindersitz
auf dem Rücksitz zu transportieren, da dies
die am besten geschützte Position bei
einem Aufprall ist.
106)Bei einigen Versionen leuchtet bei
einem Defekt der LED
(auf der
Abdeckblende der Instrumententafel) die
Kontrollleuchte
auf der
Instrumententafel auf und die Beifahrer-
Airbags werden deaktiviert.107)Die Leuchte
zeigt den Status des
Beifahrer-Airbag an. Ist die LED aus, ist der
Schutz auf der Beifahrerseite aktiv: Zur
Deaktivierung das Setup-Menü öffnen (die
LED leuchtet). Nach dem Anlassen des
Fahrzeugs (Startvorrichtung auf MAR),
leuchtet die Kontrollleuchte ca. 8 Sekunden
lang, wenn nach dem vorherigen
Abschalten des Motors mindestens 5
Sekunden verstrichen sind. Sollte die LED
nicht unter diesen Bedingungen
funktionieren, das Fiat-Servicenetz
aufsuchen. Wird der Fahrzeugmotor nach
einem Abstellen des Motors vor dem
Verstreichen von 5 Sekunden wieder
eingeschaltet, kann es vorkommen, dass
die Leuchte aus bleibt. Um den
einwandfreien Betrieb der Kontrollleuchte
sicherzustellen, den Fahrzeugmotor
abstellen und erst nach Ablauf von mind. 5
Sekunden wieder einschalten. Je nach
Fahrzeugzustand könnten die
Kontrollleuchten mit unterschiedlicher
Intensität leuchten. Die Intensität könnte
sich auch während des Drehens des
Zündschlüssels ändern. Beim Drehen des
Zündschlüssels auf MAR leuchtet die
Kontrollleuchte
für einige Sekunden auf,
danach muss die Kontrollleuchte bei
aktivem Beifahrer-Bag wieder ausgehen.108)Wenn es unbedingt erforderlich ist,
auf dem Vordersitz ein Kind mitzuführen,
das in einem Kindersitz entgegen der
Fahrtrichtung gesichert ist, ist es unbedingt
erforderlich, den Beifahrerairbag zu
deaktivieren und mithilfe der
entsprechenden Leuchte in der
Instrumententafel die erfolgte Deaktivierung
sicherzustellen. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett zu
vermeiden, auf die entfernteste Sitzposition
einzustellen.
109)Der Ausfall der Kontrollleuchte
wird durch das Aufleuchten eines
Airbag-Störung-Symbols auf dem Display
der Instrumententafel und einer
entsprechenden Fehlermitteilung angezeigt
(oder bei Versionen, für die es vorgesehen
ist, durch Blinken der Kontrollleuchte
„allgemeine Störung“). In diesem Fall kann
die Kontrollleuchte
eventuelle
Störungen der Rückhaltesysteme nicht
anzeigen. Wenden Sie sich vor der
Weiterfahrt an das Fiat-Servicenetz und
lassen Sie die Anlage sofort kontrollieren.
110)Bei Vorhandensein von Seitenairbags
die Rückenlehne der Vordersitze keinesfalls
mit Schonbezügen abdecken.
111)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
112)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser,
muss das Airbag-System vom Fiat-
Kundendienstnetz überprüft werden.
106
SICHERHEIT

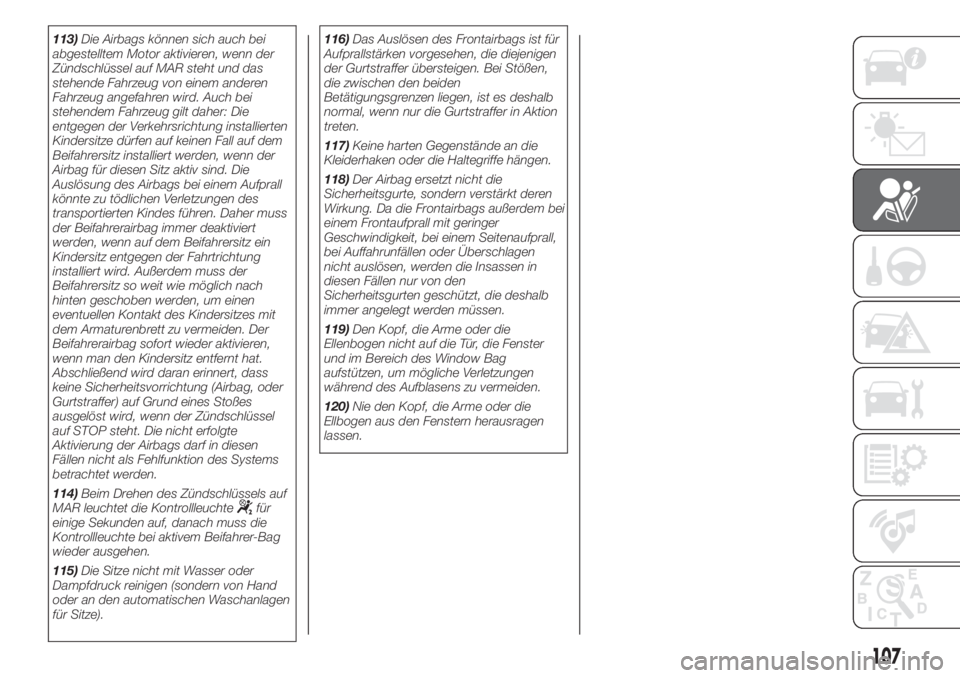

113)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn der
Zündschlüssel auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Der
Beifahrerairbag sofort wieder aktivieren,
wenn man den Kindersitz entfernt hat.
Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn der Zündschlüssel
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags darf in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.
114)Beim Drehen des Zündschlüssels auf
MAR leuchtet die Kontrollleuchte
für
einige Sekunden auf, danach muss die
Kontrollleuchte bei aktivem Beifahrer-Bag
wieder ausgehen.
115)Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von Hand
oder an den automatischen Waschanlagen
für Sitze).116)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
117)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
118)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Da die Frontairbags außerdem bei
einem Frontaufprall mit geringer
Geschwindigkeit, bei einem Seitenaufprall,
bei Auffahrunfällen oder Überschlagen
nicht auslösen, werden die Insassen in
diesen Fällen nur von den
Sicherheitsgurten geschützt, die deshalb
immer angelegt werden müssen.
119)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
120)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.
107

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um
zu ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.ANLASSEN DES MOTORS .............109
BEIM PARKEN ................................110
SCHALTGETRIEBE .........................111
DUALOGIC-GETRIEBE ...................112
ELEKTRISCHE SERVOLENKUNG
DUALDRIVE ....................................113
START&STOP-AUTOMATIK ............114
SPEED LIMITER ..............................116
ELEKTRONISCHE CRUISE
CONTROL ......................................118
PARKSENSOREN ...........................119
FAHREMPFEHLUNGEN ..................121
AUFTANKEN DES FAHRZEUGS......123
ZIEHEN VON ANHÄNGERN ............125
108
ANLASSEN UND FAHRT

ANLASSEN DES
MOTORS
121) 122)
36) 37) 39) 40)
Vor dem Anlassen des
Fahrzeugmotors, den Sitz, die Innen-
und Außenspiegel einstellen und den
Sicherheitsgurt korrekt anlegen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Die Funktionen Start&Stop, ECO und
AUTO werden bei jedem Motorstart
aktiviert.
BENZINVERSIONEN
Anlassen des Motors
Vorgehensweise:
Die Handbremse anziehen und den
Gangschalthebel in den Leerlauf stellen.
das Kupplungspedal, ohne Druck
auf das Gaspedal, ganz durchtreten;
den Zündschlüssel auf AVV drehen
und sofort nach dem Motorstart
loslassen.
Springt der Motor nicht beim ersten
Versuch an, muss der Schlüssel vor
dem Wiederholen des Vorgangs erneut
auf STOP gedreht werden.Wenn die Kontrollleuchte
auf der
Instrumententafel bei Schlüssel auf
MAR zusammen mit der Kontrollleuchte
oder dem Symbol
eingeschaltet
bleibt, empfiehlt es sich, den Schlüssel
wieder auf STOP und dann erneut
auf MAR zu drehen. Falls die
Kontrollleuchte weiterhin eingeschaltet
bleibt, mit den anderen mitgelieferten
Schlüsseln einen neuen Versuch
unternehmen.
Wenn es Ihnen noch immer nicht
gelingt, den Motor zu starten, wenden
Sie sich bitte an den Fiat-Kundendienst.
VERSIONEN MIT
DUALOGIC-GETRIEBE
123)
Das Anlassen des Motors wird vom
System sowohl bei eingelegtem Gang,
als auch bei Getriebe im Leerlauf (N)
zugelassen. In beiden Fällen muss
jedoch, falls das Getriebe nicht
im Leerlauf steht, das Bremspedal
gedrückt werden. Es wird daher
empfohlen den Gangwählhebel vor
dem Motorstart auf Leerlauf N zu
schalten.VERSIONEN LPG
Der Motor wird, unabhängig von der
zuvor getätigten Einstellung, immer mit
Benzin gestartet.
38)
ZUR BEACHTUNG
121)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
122)Bis zum Start des Motors
funktionieren weder die Servobremse noch
die Servolenkung. Die auf das Bremspedal
und das Lenkrad auszuübende Kraft ist
daher sehr viel größer als normal.
123)Nach einem fehlgeschlagenen
Motorstart mit eingelegtem Gang wird die
potentielle Gefahrensituation, die durch
die Tatsache entsteht, dass das Getriebe
automatisch in den Leerlauf geschaltet hat,
durch ein akustisches Signal gemeldet.
ZUR BEACHTUNG
36)Wir empfehlen, dem Fahrzeug während
der ersten Benutzungszeit keine
Maximalleistungen abzuverlangen (z. B.
extrem hohe Beschleunigungen, lange
Fahrt bei höchsten Drehzahlen, äußerst
starkes Bremsen usw.).
109

37)Bei abgestelltem Motor den
Zündschlüssel nicht auf MAR stehen
lassen, um zu verhindern, dass unnötiger
Stromverbrauch die Batterie entleert.
38)Es ist deshalb erforderlich, dass sich im
Benzintank immer eine Kraftstoffreserve
befindet, um die Unversehrtheit der
Benzinpumpe und die Umschaltung von
LPG- auf Benzinbetrieb zu gewährleisten.
39)Ein Anlassen durch Anschieben,
Abschleppen oder unter Ausnutzung von
abschüssigem Gelände ist unbedingt
zu vermeiden. Diese Vorgänge können zu
einem Anstau von Kraftstoff im Katalysator
führen und diesen irreparabel beschädigen.
40)Das „Gas geben” vor dem Abstellen
des Motors nützt nichts, verbraucht
Kraftstoff und ist für Motoren mit

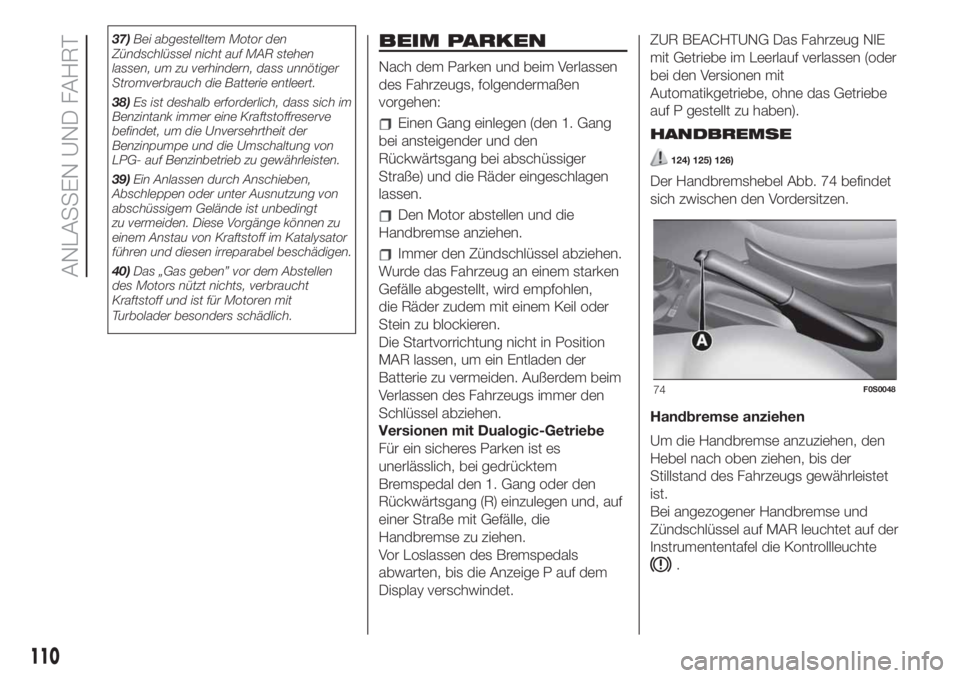

Turbolader besonders schädlich.BEIM PARKEN
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
vorgehen:
Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
Den Motor abstellen und die
Handbremse anziehen.
Immer den Zündschlüssel abziehen.
Wurde das Fahrzeug an einem starken
Gefälle abgestellt, wird empfohlen,
die Räder zudem mit einem Keil oder
Stein zu blockieren.
Die Startvorrichtung nicht in Position
MAR lassen, um ein Entladen der
Batterie zu vermeiden. Außerdem beim
Verlassen des Fahrzeugs immer den
Schlüssel abziehen.
Versionen mit Dualogic-Getriebe
Für ein sicheres Parken ist es
unerlässlich, bei gedrücktem
Bremspedal den 1. Gang oder den
Rückwärtsgang (R) einzulegen und, auf
einer Straße mit Gefälle, die
Handbremse zu ziehen.
Vor Loslassen des Bremspedals
abwarten, bis die Anzeige P auf dem
Display verschwindet.ZUR BEACHTUNG Das Fahrzeug NIE
mit Getriebe im Leerlauf verlassen (oder
bei den Versionen mit
Automatikgetriebe, ohne das Getriebe
auf P gestellt zu haben).
HANDBREMSE
124) 125) 126)
Der Handbremshebel Abb. 74 befindet
sich zwischen den Vordersitzen.
Handbremse anziehen
Um die Handbremse anzuziehen, den
Hebel nach oben ziehen, bis der
Stillstand des Fahrzeugs gewährleistet
ist.
Bei angezogener Handbremse und
Zündschlüssel auf MAR leuchtet auf der
Instrumententafel die Kontrollleuchte
.
74F0S0048
110
ANLASSEN UND FAHRT
