191
Vodite računa da dizalica bude stabilna.
Ako je tlo klizavo ili mekano, postoji rizik
da dizalica isklizne ili padne – rizik od
povrede!
Vodite računa da postavite dizalicu
samo na mesta A ili B ispod vozila,
pazeći da glavni deo dizalice bude dobro
nacentriran ispod pritisne površine vozila.
U suprotnom, vozilo rizikuje da se ošteti i/
ili da dizalica padne – rizik od povrede!
F

P
ostavite osnovu dizalice 2 na zemlju i
uverite se da se ona nalazi neposredno
ispod tačke koja je na karoseriji predviđena
za dizalicu, A (napred) ili B (nazad), prema
tome koja je tačka najbliža točku koji se
menja. F

O
dvijajte dizalicu 2 sve dok njen glavni deo
ne dođe u dodir sa mestom A ili B koje se
koristi; pritisna površina A ili B vozila mora
da se dobro umetne u centralni deo glave
dizalice.
F

P
odignite vozilo, sve dok prostor ne bude
dovoljan između točka i tla, da biste zatim
lakše stavili rezer vni točak (ne probušenu
g u m u).
Točak s ratkapnom
Prilikom ponovnog montiranja točka,
nakon što pritegnete zavrtnje, vratite
ratkapnu tako što ćete postaviti otvor
naspram ventila, a zatim je dlanom
pritiskajte u krug po ivicama.
Lista radnji
F Ukoliko je vaše vozilo opremljeno čeličnim
felnama, skinite ratkapnu.
F

U
koliko je vaše vozilo opremljeno
aluminijumskim felnama, skinite poklopce
središnjih zavrtnja pomoću alata 3 .
F

U
koliko vozilo ima vijke za zaštitu od krađe,
postavite nastavak 5 na ključ za skidanje
točkova 1 da biste olabavili vijke za zaštitu.
F

O
labavite ostale vijke isključivo pomoću
ključa za skidanje točkova 1 .
8
U slučaju kvara

192
Odlaganje oštećenog točka
Pošto je rezer vni točak uži od točka na
vozilu, u slučaju probušenog pneumatika,
probušen pneumatik mora se staviti u
prtljažnik: presvlakom zaštite unutrašnost
prtljažnika.
F

S
kinite zavrtnje i odložite ih na čisto mesto.
F

S
kinite točak.
Postavljanje točkaNakon zamene točka
Ne prelazite 80
km/h kada vozite sa
postavljenim rezer vnim točkom manjih
dimenzija.
Posetite ser visnu mrežu CITROËN ili
stručni ser vis što pre da biste proverili
zategnutost zavrtanja i pritisak u
rezer vnom točku.
Odnesite probušeni pneumatik na
pregled. Nakon pregleda, tehničar će vas
posavetovati o tome da li pneumatik može
da se popravi ili mora da se zameni.
Lista radnji
Postavljanje rezer vnog točka manjih
dimenzija
Ako je vozilo opremljeno točkovima
sa aluminijumskim felnama, normalno
je da ćete primetiti prilikom zatezanja
zavrtanja da podloške ne dolaze u kontakt
sa rezer vnim točkom manjih dimenzija.
Pridržavanje točka vrši se pomoću
konusne osnove svakog zavrtnja. F

P
ostavite točak na mesto na glavčinu.
F

Z
avrnite zavrtnje rukom do kraja.
F

U
koliko je to deo opreme vozila, zavrtanj
protiv krađe pr vo zavrnite ključem za
skidanje točka 1 s nastavkom 5 .
U slučaju kvara

193
Zamena sijalice
Farovi su izrađeni od polikarbonata, i
obloženi zaštitnim lakom:
F
n
emojte da ih čistite suvom
ili abrazivnom krpom, niti
deterdžentom ili razređivačem,
F

u
potrebite sunđer i vodu sa sapunicom
ili neki proizvod neutralne pH
vrednosti,
F

k
ada perete prljavštinu pod visokim
pritiskom, nemojte držati mlaznicu
usmerenu na svetla i njihove ivice da
ne biste oštetili zaštitni sloj i zaptivke.
Pre zamene sijalice svetla treba da ugasiti
nekoliko minuta ranije (postoji rizik od
težih opekotina).
F

N
e dodirujte sijalicu prstima, nego
koristite meku krpicu koja ne ostavlja
dlačice.
Veoma je važno da se koristi samo anti-
ultraljubičasti (UV) tip sijalica kako ne bi
došlo do oštećenja svetla.
Uvek zamenite neispravnu sijalicu novom
sijalicom istog tipa i istih karakteristika. Svetleće diode (LED)
Za zamenu ovog tipa svetala morate se
obratiti se ser visnoj mreži CITROËN ili
stručnom servisu.
U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na površini prednjih i zadnjih
stakala farova je normalno; ona će nestati
nekoliko minuta nakon paljenja svetala.
Prednja svetla
* LED: svetleće diode. 1.
Dnevna svetla/poziciona svetla (W21/5W
ili LED)*.
2. Pokazivači pravca (PY21W).
3. Oborena svetla (H7).
4. Duga svetla (H7).
5. Svetla za maglu (H8).
F

U

koliko je to deo opreme vozila, zavrnite
zavrtanj protiv krađe ključem za skidanje
točka 1 s nastavkom 5 .
F

Z

ategnite ostale zavrtnje isključivo ključem
za skidanje točka 1 .
F

S

klonite alat u kutiju ili u desni deo
prtljažnika (u zavisnosti od verzije).
F

I

zvršite predzatezanje ostalih zavrtanja
pomoću ključa za skidanje točkova 1.
F

P

onovo spustite potpuno vozilo.
F

S

klopite dizalicu 2 i odvojite je.
8
U slučaju kvara

194
Dnevna/poziciona svetla
Dnevna/poziciona svetla (LED)
Za zamenu ovog tipa sijalica sa diodama
kontaktirajte dilera CITROËN vozila ili posetite
stručni ser vis. F
O
krenite nosač sijalice za osminu kruga u
suprotnom smeru od kretanja kazaljke na
satu i skinite ga.
F
I
zvucite neispravnu sijalicu i zamenite je.
Za ponovno postavljanje sijalice, izvršite ove
radnje obrnutim redosledom.
Pokazivači pravca (migavci)
Brže treptanje lampice pokazivača pravca
(levog ili desnog) ukazuje na kvar neke od
sijalica na odgovarajućoj strani.
F

O
krenite nosač sijalice za osminu kruga u
suprotnom smeru od kretanja kazaljke na
satu i skinite ga.
F

I

zvucite neispravnu sijalicu i zamenite je.
Za ponovno postavljanje sijalice, izvršite ove
radnje obrnutim redosledom.
Sijalice boje ćilibara, kao što su sijalice
za pokazivače pravca, zamenjuju se
sijalicama identične boje i identičnih
karakteristika.
Duga svetla
Da biste ponovo postavili sijalicu, izvršite ove
radnje obrnutim redosledom, vodeći računa o
pravilnom položaju jezičaka za sijalicu. F
U
klonite zaštitni poklopac tako što ćete
odviti vijke.
F
O
tkačite priključak za sijalicu.
F
I
zvucite sijalicu i zamenite je.
Glavna duga svetla
U slučaju kvara

195
Integrisani bočni repetitori
pokazivača pravca
Za zamenu ovog tipa svetla, obratite se mreži
CITROËN ili posetite stručni ser vis.
Zadnja svetla
Zamena sijalica
Ove sijalice se menjaju sa spoljašnje strane
prtljažnika.
1. Stop svetla/poziciona svetla (W21/5W).
2. Pokazivači pravca (W Y21W).
3. Svetla za vožnju unazad (P21W) ili svetla
za maglu (P21W). F

P
ronađite sijalicu koja ne radi, a zatim
otvorite prtljažnik.
F

P
omoću tankog i ravnog odvijača, otvorite
dva plastična poklopca, a zatim ih okrenite
nadole.
F

O
dvrnite dva zavrtnja na svakom otvoru.
F

U

klonite zaštitni poklopac tako što ćete
odviti vijke.
F
O
tkačite priključak za sijalicu.
F

I

zvucite sijalicu i zamenite je.
Da biste ponovo postavili sijalicu, izvršite ove
radnje obrnutim redosledom, vodeći računa o
pravilnom položaju jezičaka za sijalicu.
Svetla za maglu
F Uklonite zaštitni poklopac tako što ćete odviti vijke.
F

O
tkačite priključak za sijalicu.
F

O
krenite sijalicu za četvrtinu kruga u smeru
suprotnom od kretanja kazaljke na satu,
izvucite je i zamenite.
Za ponovno postavljanje sijalice, izvršite ove
radnje obrnutim redosledom.
8
U slučaju kvara

196
F Otkačite svetlo i izvadite ga pažljivo povlačeći ga pravo ka spolja.
F

U
hvatite svetlo i izvadite ga iz konektora.
F

O
krenite za četvrtinu kruga nosač svetla u
smeru suprotnom od kretanja kazaljke na
satu i izvucite ga.
F

I
zvucite svetlo i zamenite ga.
Za ponovno postavljanje sijalice, izvršite ove
radnje obrnutim redosledom. Sijalice postavite u njihove vođice
paralelno sa osom vozila.
Pritegnite bez sile kako bi se osigurala
zaptivenost, ali bez oštećivanja sijalice.
Svetla za vožnju unazad ili svetla
za maglu
Za zamenu ovog tipa svetala, obratite se mreži
CITROËN ili posetite stručni ser vis.
Treće stop svetlo (LED)
Za zamenu ovog tipa svetla, obratite se mreži
CITROËN ili posetite stručni ser vis.
Svetla registarske tablice (LED)
Za zamenu ovog tipa svetla, obratite se mreži
CITROËN ili posetite stručni ser vis.
Unutrašnje osvetljenje
Plafonska svetla (W5W)
Prednje plafonsko svetlo
F Pomoću tankog šrafcigera sa pljosnatom glavom, otkačite celu konzolu oko
plafonskog svetla.
Zadnja plafonska svetla
F Pomoću tankog, ravnog odvijača, otkačite plafonsko svetlo.
F

I
zvadite pokvareno svetlo i zamenite ga.
F
V
ratite na mesto konzolu oko plafonskog
svetla i ispravno je pričvrstite.
8VOX

197
Zamena osigurača
Pristup alatu
Klešta za izvlačenje nalaze se iza poklopca
kutije s osiguračima na komandnoj tabli.
F
S
kinite poklopac povlačenjem gornje leve
strane, a zatim i desne.
F

P
otpuno oslobodite poklopac i okrenite ga,
F

S
kinite klešta iz kućišta.
Zamena osigurača
Pre zamene osigurača, potrebno je:
F d a znate uzrok kvara i da ga popravite,
F

d
a ugasite sve potrošače struje,
F

d
a zaustavite vozilo i prekinete kontakt,
F

d
a utvrdite koji je osigurač neispravan
pomoću postojećih tabela i šema sa
osiguračima.
Da biste zamenili osigurač, morate:
F

d
a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
F

d
a uvek zamenite neispravni osigurač
osiguračem iste jačine (iste boje); različita
jačina može da prouzrokuje kvar (izazove
požar).
Ako se kvar ponovo javi nakon zamene
osigurača, izvršite proveru električnog sistema
kod dilera CITROËN vozila ili posetite stručni
servis.
Dobar Neispravan
Plafonsko svetlo sa LED diodama
Za zamenu LED svetala kontaktirajte prodavca
CITROËN ili stručni ser vis. F
I
zvadite pokvareno svetlo i zamenite ga.
F
V
ratite na mesto konzolu i pričvrstite je.
Prtljažnik (W5W)
F Skinite poklopac pomoću malog ravnog
odvijača.
F

I
zvucite sijalicu i zamenite je.
F

V
ratite jedinicu na mesto.
8
U slučaju kvara

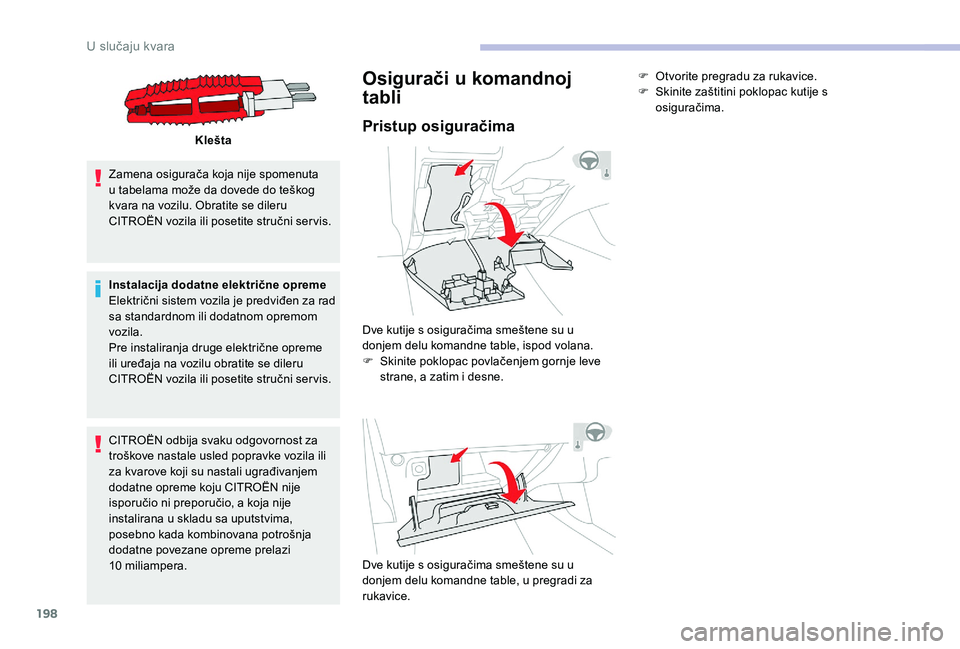

198
Klešta
Zamena osigurača koja nije spomenuta
u tabelama može da dovede do teškog
kvara na vozilu. Obratite se dileru
CITROËN vozila ili posetite stručni ser vis.
Instalacija dodatne električne opreme
Električni sistem vozila je predviđen za rad
sa standardnom ili dodatnom opremom
vozila.
Pre instaliranja druge električne opreme
ili uređaja na vozilu obratite se dileru
CITROËN vozila ili posetite stručni ser vis.
CITROËN odbija svaku odgovornost za
troškove nastale usled popravke vozila ili
za kvarove koji su nastali ugrađivanjem
dodatne opreme koju CITROËN nije
isporučio ni preporučio, a koja nije
instalirana u skladu sa uputstvima,
posebno kada kombinovana potrošnja
dodatne povezane opreme prelazi
10
mil

iampera.
Osigurači u komandnoj
tabli
Pristup osiguračima
Dve kutije s osiguračima smeštene su u
donjem delu komandne table, ispod volana.
F
S
kinite poklopac povlačenjem gornje leve
strane, a zatim i desne.
Dve kutije s osiguračima smeštene su u
donjem delu komandne table, u pregradi za
rukavice. F

O
tvorite pregradu za rukavice.
F
S
kinite zaštitini poklopac kutije s
osiguračima.
U slučaju kvara
