2019 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

63

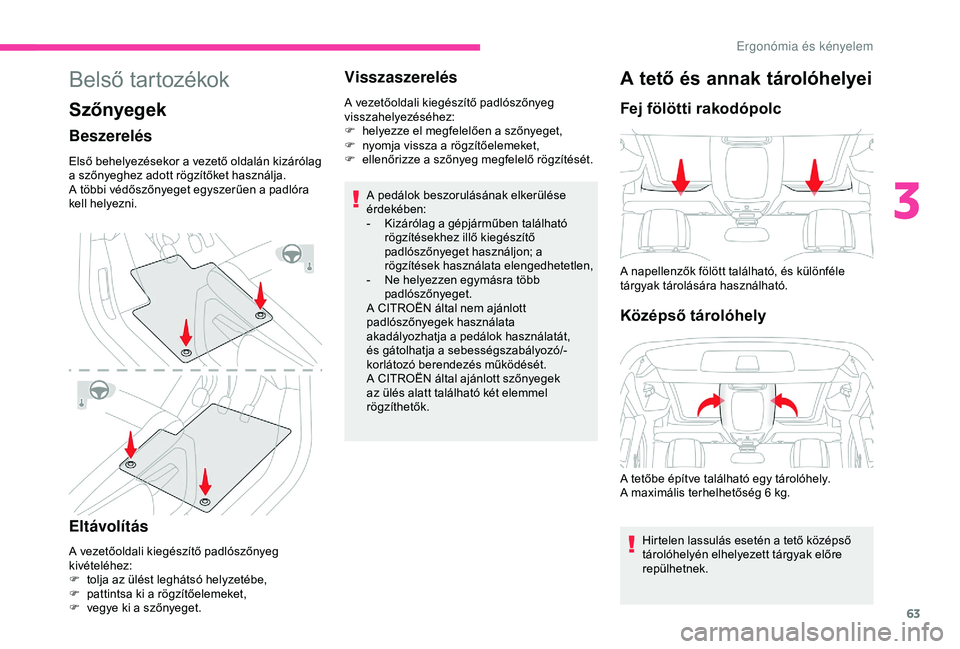

Belső tartozékok
Szőnyegek
Beszerelés
Első behelyezésekor a vezető oldalán kizárólag
a szőnyeghez adott rögzítőket használja.
A többi védőszőnyeget egyszerűen a padlóra
kell helyezni.
Eltávolítás
A vezetőoldali kiegészítő padlószőnyeg
kivételéhez:
F
t
olja az ülést leghátsó helyzetébe,
F

p
attintsa ki a rögzítőelemeket,
F

v
egye ki a szőnyeget.
Visszaszerelés
A vezetőoldali kiegészítő padlószőnyeg
visszahelyezéséhez:
F
h
elyezze el megfelelően a szőnyeget,
F

n
yomja vissza a rögzítőelemeket,
F

e
llenőrizze a szőnyeg megfelelő rögzítését.
A pedálok beszorulásának elkerülése
érdekében:
-

K
izárólag a gépjárműben található
rögzítésekhez illő kiegészítő
padlószőnyeget használjon; a
rögzítések használata elengedhetetlen,
-

N
e helyezzen egymásra több
padlószőnyeget.
A CITROËN által nem ajánlott
padlószőnyegek használata
akadályozhatja a pedálok használatát,
és gátolhatja a sebességszabályozó/-
korlátozó berendezés működését.
A CITROËN által ajánlott szőnyegek
az ülés alatt található két elemmel
rögzíthetők.
A tető és annak tárolóhelyei
Fej fölötti rakodópolc
A napellenzők fölött található, és különféle
tárgyak tárolására használható.
Középső tárolóhely
A tetőbe építve található egy tárolóhely.
A maximális terhelhetőség 6 kg.
Hirtelen lassulás esetén a tető középső
tárolóhelyén elhelyezett tárgyak előre
repülhetnek.
3
Ergonómia és kényelem

64

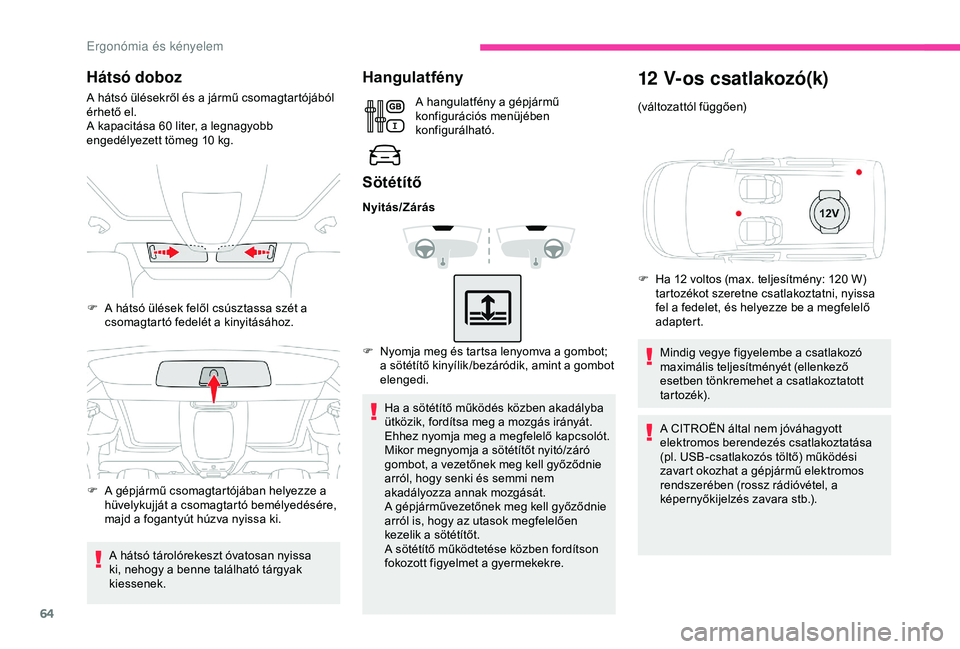

Hátsó doboz
A hátsó ülésekről és a jármű csomagtartójából
érhető el.
A kapacitása 60 liter, a legnagyobb
engedélyezett tömeg 10
kg.
A hátsó tárolórekeszt óvatosan nyissa
ki, nehogy a benne található tárgyak
kiessenek.
Hangulatfény
A hangulatfény a gépjármű
konfigurációs menüjében
konfigurálható.
Sötétítő
Nyitás/Zárás
F
N
yomja meg és tartsa lenyomva a gombot;
a sötétítő kinyílik /bezáródik, amint a gombot
elengedi.
Ha a sötétítő működés közben akadályba
ütközik, fordítsa meg a mozgás irányát.
Ehhez nyomja meg a megfelelő kapcsolót.
Mikor megnyomja a sötétítőt nyitó/záró
gombot, a vezetőnek meg kell győződnie
arról, hogy senki és semmi nem
akadályozza annak mozgását.
A gépjárművezetőnek meg kell győződnie
arról is, hogy az utasok megfelelően
kezelik a sötétítőt.
A sötétítő működtetése közben fordítson
fokozott figyelmet a gyermekekre.
F

A h

átsó ülések felől csúsztassa szét a
csomagtartó fedelét a kinyitásához.
F

A g

épjármű csomagtartójában helyezze a
hüvelykujját a csomagtartó bemélyedésére,
majd a fogantyút húzva nyissa ki.
12 V-os csatlakozó(k)
(változattól függően)
F

H
a 12 voltos (max. teljesítmény: 120 W)
tartozékot szeretne csatlakoztatni, nyissa
fel a fedelet, és helyezze be a megfelelő
adaptert.
Mindig vegye figyelembe a csatlakozó
maximális teljesítményét (ellenkező
esetben tönkremehet a csatlakoztatott
tar tozék).
A CITROËN által nem jóváhagyott
elektromos berendezés csatlakoztatása
(pl. USB-csatlakozós töltő) működési
zavart okozhat a gépjármű elektromos
rendszerében (rossz rádióvétel, a
képernyőkijelzés zavara stb.).
Ergonómia és kényelem

65
AC 220V
50Hz120W

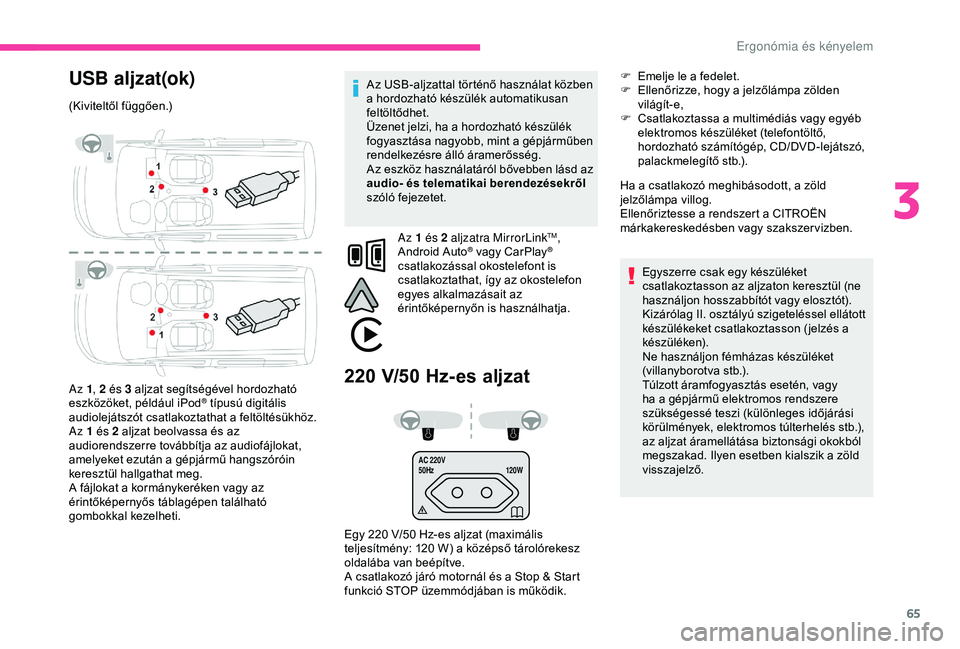

USB aljzat(ok)
(Kiviteltől függően.)
Az 1, 2 és 3 aljzat segítségével hordozható
eszközöket, például iPod
® típusú digitális
audiolejátszót csatlakoztathat a feltöltésükhöz.
Az 1 és 2 aljzat beolvassa és az
audiorendszerre továbbítja az audiofájlokat,
amelyeket ezután a gépjármű hangszóróin
keresztül hallgathat meg.
A fájlokat a kormánykeréken vagy az
érintőképernyős táblagépen található
gombokkal kezelheti.
220 V/50 H z-es aljzat
Egy 220 V/50 Hz-es aljzat (maximális
t eljesítmény: 120 W) a középső tárolórekesz
oldalába van beépítve.
A csatlakozó járó motornál és a Stop & Start
funkció STOP üzemmódjában is működik. Az USB-aljzattal történő használat közben
a hordozható készülék automatikusan
feltöltődhet.
Üzenet jelzi, ha a hordozható készülék
fogyasztása nagyobb, mint a gépjárműben
rendelkezésre álló áramerősség.
Az eszköz használatáról bővebben lásd az
audio- és telematikai berendezésekről
szóló fejezetet.
Az 1 és 2 aljzatra MirrorLink
TM,
Android Auto® vagy CarPlay®
csatlakozással okostelefont is
csatlakoztathat, így az okostelefon
egyes alkalmazásait az
érintőképernyőn is használhatja. F

E
melje le a fedelet.
F
E
llenőrizze, hogy a jelzőlámpa zölden
világít-e,
F
C
satlakoztassa a multimédiás vagy egyéb
elektromos készüléket (telefontöltő,
hordozható számítógép, CD/DVD-lejátszó,
palackmelegítő stb.).
Ha a csatlakozó meghibásodott, a zöld
jelzőlámpa villog.
Ellenőriztesse a rendszert a CITROËN
márkakereskedésben vagy szakszervizben.
Egyszerre csak egy készüléket
csatlakoztasson az aljzaton keresztül (ne
használjon hosszabbítót vagy elosztót).
Kizárólag II. osztályú szigeteléssel ellátott
készülékeket csatlakoztasson ( jelzés a
készüléken).
Ne használjon fémházas készüléket
(villanyborotva stb.).
Túlzott áramfogyasztás esetén, vagy
ha a gépjármű elektromos rendszere
szükségessé teszi (különleges időjárási
körülmények, elektromos túlterhelés stb.),
az aljzat áramellátása biztonsági okokból
megszakad. Ilyen esetben kialszik a zöld
visszajelző.
3
Ergonómia és kényelem

66

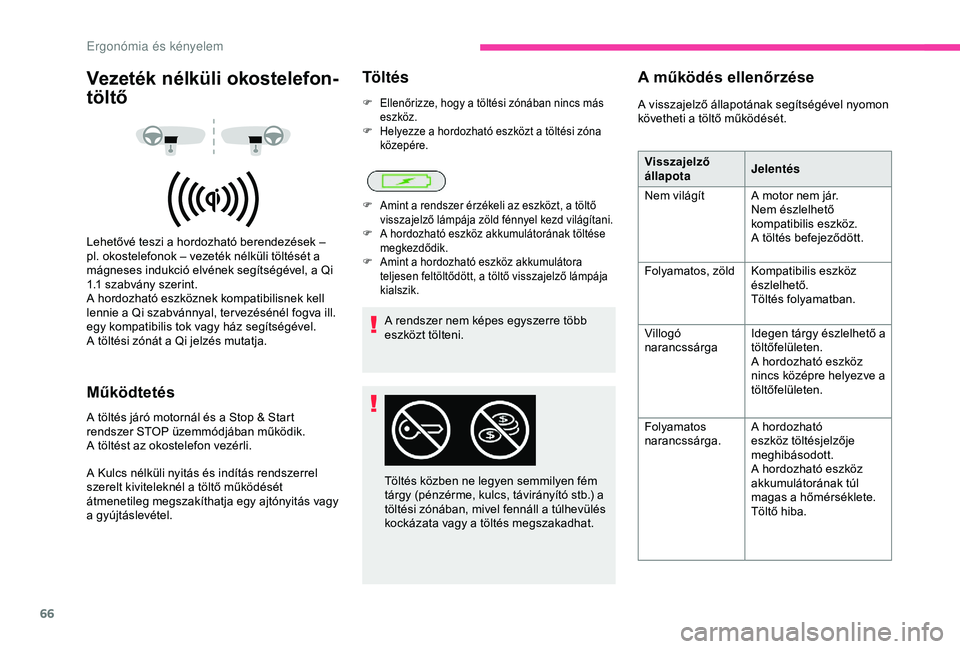

Vezeték nélküli okostelefon-
töltő
Lehetővé teszi a hordozható berendezések –
pl. okostelefonok – vezeték nélküli töltését a
mágneses indukció elvének segítségével, a Qi
1.1 szabvány szerint.
A hordozható eszköznek kompatibilisnek kell
lennie a Qi szabvánnyal, ter vezésénél fogva ill.
egy kompatibilis tok vagy ház segítségével.
A töltési zónát a Qi jelzés mutatja.
Működtetés
A töltés járó motornál és a Stop & Start
rendszer STOP üzemmódjában működik.
A töltést az okostelefon vezérli.
A Kulcs nélküli nyitás és indítás rendszerrel
szerelt kiviteleknél a töltő működését
átmenetileg megszakíthatja egy ajtónyitás vagy
a gyújtáslevétel.
Töltés
F Ellenőrizze, hogy a töltési zónában nincs más eszköz.
F

H
elyezze a hordozható eszközt a töltési zóna
közepére.
A rendszer nem képes egyszerre több
eszközt tölteni.
F Amint a rendszer érzékeli az eszközt, a töltő visszajelző lámpája zöld fénnyel kezd világítani.
F

A h
ordozható eszköz akkumulátorának töltése
megkezdődik.
F

A
mint a hordozható eszköz akkumulátora
teljesen feltöltődött, a töltő visszajelző lámpája
kialszik.
Töltés közben ne legyen semmilyen fém
tárgy (pénzérme, kulcs, távirányító stb.) a
töltési zónában, mivel fennáll a túlhevülés
kockázata vagy a töltés megszakadhat.
A működés ellenőrzése
A visszajelző állapotának segítségével nyomon
követheti a töltő működését.
Visszajelző
állapota Jelentés
Nem világít A motor nem jár. Nem észlelhető
kompatibilis eszköz.
A töltés befejeződött.
Folyamatos, zöld Kompatibilis eszköz észlelhető.
Töltés folyamatban.
Villogó
narancssárga Idegen tárgy észlelhető a
töltőfelületen.
A hordozható eszköz
nincs középre helyezve a
töltőfelületen.
Folyamatos
narancssárga. A hordozható
eszköz töltésjelzője
meghibásodott.
A hordozható eszköz
akkumulátorának túl
magas a hőmérséklete.
Töltő hiba.
Ergonómia és kényelem

67

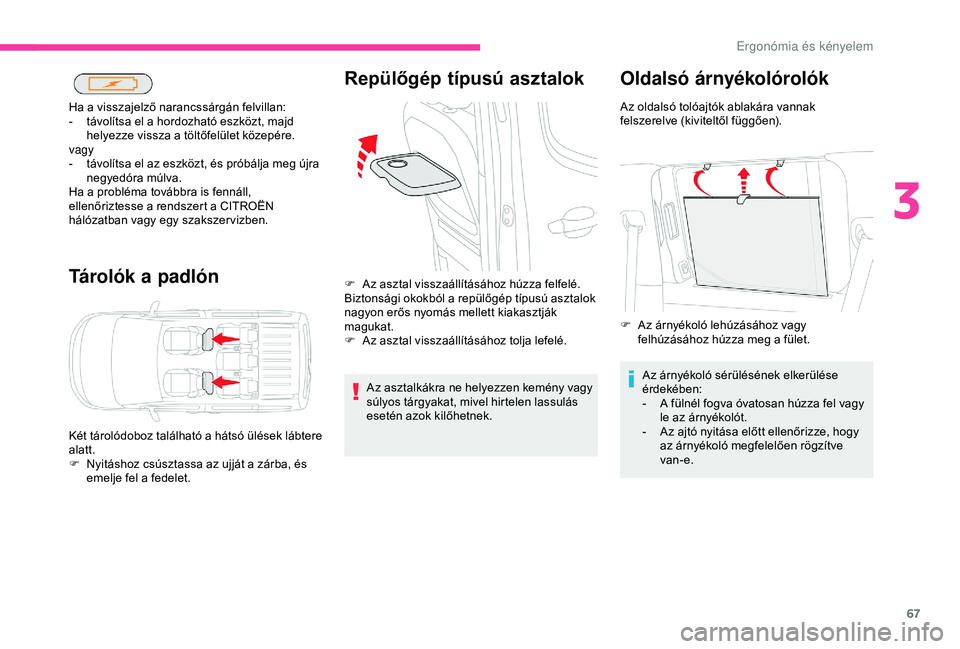

Tárolók a padlón
Ha a visszajelző narancssárgán felvillan:
- t ávolítsa el a hordozható eszközt, majd
helyezze vissza a töltőfelület közepére.
vagy
-

t
ávolítsa el az eszközt, és próbálja meg újra
negyedóra múlva.
Ha a probléma továbbra is fennáll,
ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszer vizben.
Két tárolódoboz található a hátsó ülések lábtere
alatt.
F

N
yitáshoz csúsztassa az ujját a zárba, és
emelje fel a fedelet.
Repülőgép típusú asztalok
Az asztalkákra ne helyezzen kemény vagy
súlyos tárgyakat, mivel hirtelen lassulás
esetén azok kilőhetnek.
F

A
z asztal visszaállításához húzza felfelé.
Biztonsági okokból a repülőgép típusú asztalok
nagyon erős nyomás mellett kiakasztják
magukat.
F

A
z asztal visszaállításához tolja lefelé.
Oldalsó árnyékolórolók
Az oldalsó tolóajtók ablakára vannak
felszerelve (kiviteltől függően).
Az árnyékoló sérülésének elkerülése
érdekében:
-

A f
ülnél fogva óvatosan húzza fel vagy
le az árnyékolót.
-

A
z ajtó nyitása előtt ellenőrizze, hogy
az árnyékoló megfelelően rögzítve
van-e.
F

A
z árnyékoló lehúzásához vagy
felhúzásához húzza meg a fület.
3
Ergonómia és kényelem

68

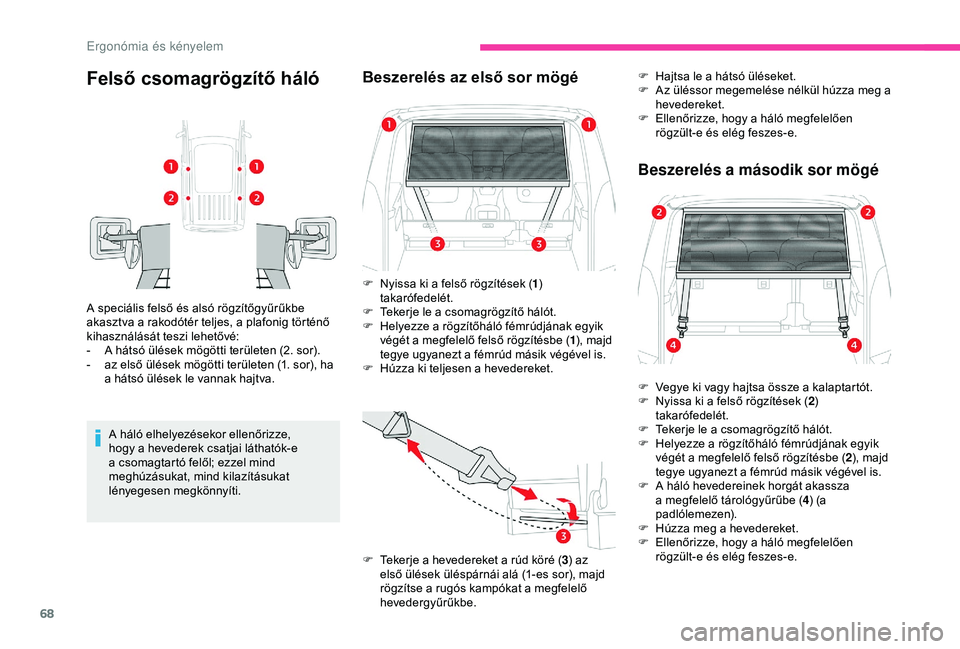

Felső csomagrögzítő háló
A speciális felső és alsó rögzítőgyűrűkbe
akasztva a rakodótér teljes, a plafonig történő
kihasználását teszi lehetővé:
-
A h
átsó ülések mögötti területen (2. sor).
-

a
z első ülések mögötti területen (1. sor), ha
a hátsó ülések le vannak hajtva.
A háló elhelyezésekor ellenőrizze,
hogy a hevederek csatjai láthatók-e
a csomagtartó felől; ezzel mind
meghúzásukat, mind kilazításukat
lényegesen megkönnyíti.
Beszerelés az első sor mögé
F Nyissa ki a felső rögzítések ( 1)
takarófedelét.
F

T
ekerje le a csomagrögzítő hálót.
F

H
elyezze a rögzítőháló fémrúdjának egyik
végét a megfelelő felső rögzítésbe ( 1), majd
tegye ugyanezt a fémrúd másik végével is.
F

H
úzza ki teljesen a hevedereket.
F

T
ekerje a hevedereket a rúd köré ( 3) az
első ülések üléspárnái alá (1-es sor), majd
rögzítse a rugós kampókat a megfelelő
hevedergyűrűkbe.
Beszerelés a második sor mögé
F Vegye ki vagy hajtsa össze a kalaptartót.
F N yissa ki a felső rögzítések ( 2)
takarófedelét.
F

T
ekerje le a csomagrögzítő hálót.
F

H
elyezze a rögzítőháló fémrúdjának egyik
végét a megfelelő felső rögzítésbe ( 2), majd
tegye ugyanezt a fémrúd másik végével is.
F

A h
áló hevedereinek horgát akassza
a megfelelő tárológyűrűbe ( 4) (a
padlólemezen).
F

H
úzza meg a hevedereket.
F

E
llenőrizze, hogy a háló megfelelően
rögzült-e és elég feszes-e.
F

H
ajtsa le a hátsó üléseket.
F
A
z üléssor megemelése nélkül húzza meg a
hevedereket.
F
E
llenőrizze, hogy a háló megfelelően
rögzült-e és elég feszes-e.
Ergonómia és kényelem

69

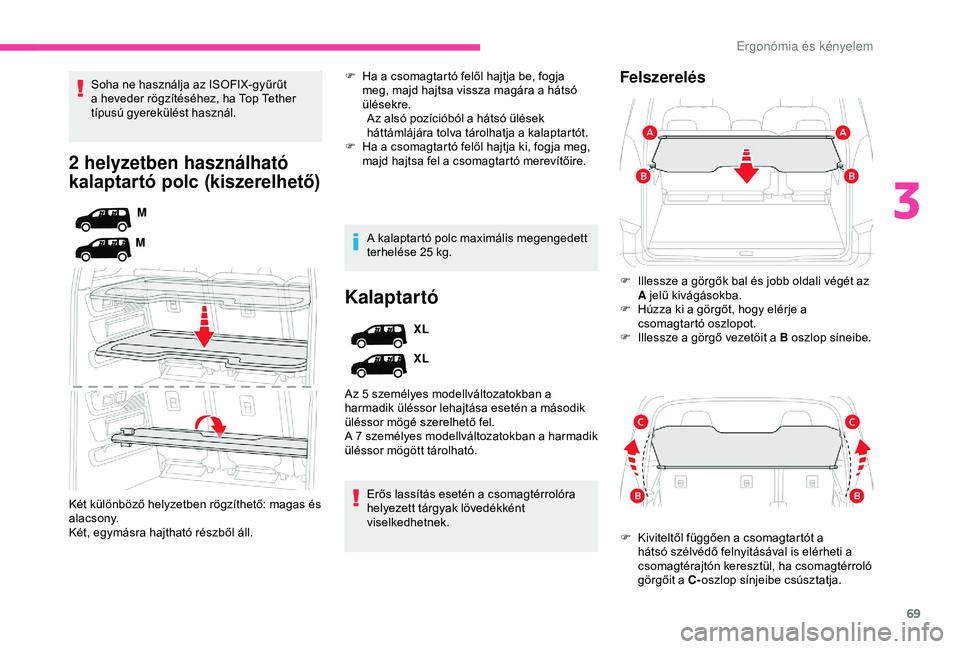

2 helyzetben használható
kalaptartó polc (kiszerelhető)
M
M
Két különböző helyzetben rögzíthető: magas és
alacsony.
Két, egymásra hajtható részből áll. Soha ne használja az ISOFIX-gyűrűt
a heveder rögzítéséhez, ha Top Tether
típusú gyerekülést használ.
A kalaptartó polc maximális megengedett
terhelése 25 kg.
F

H
a a csomagtartó felől hajtja be, fogja
meg, majd hajtsa vissza magára a hátsó
ülésekre. Az alsó pozícióból a hátsó ülések
háttámlájára tolva tárolhatja a kalaptartót.
F
H
a a csomagtartó felől hajtja ki, fogja meg,
majd hajtsa fel a csomagtartó merevítőire.
Kalaptartó
Erős lassítás esetén a csomagtérrolóra
helyezett tárgyak lövedékként
viselkedhetnek. XL
XL
Az 5 személyes modellváltozatokban a
harmadik üléssor lehajtása esetén a második
üléssor mögé szerelhető fel.
A 7

személyes modellváltozatokban a harmadik
üléssor mögött tárolható.
Felszerelés
F Illessze a görgők bal és jobb oldali végét az A jelű kivágásokba.
F

H
úzza ki a görgőt, hogy elérje a
csomagtartó oszlopot.
F

I
llessze a görgő vezetőit a B oszlop síneibe.
F

K
iviteltől függően a csomagtartót a
hátsó szélvédő felnyitásával is elérheti a
csomagtérajtón keresztül, ha csomagtérroló
görgőit a C- oszlop sínjeibe csúsztatja.
3

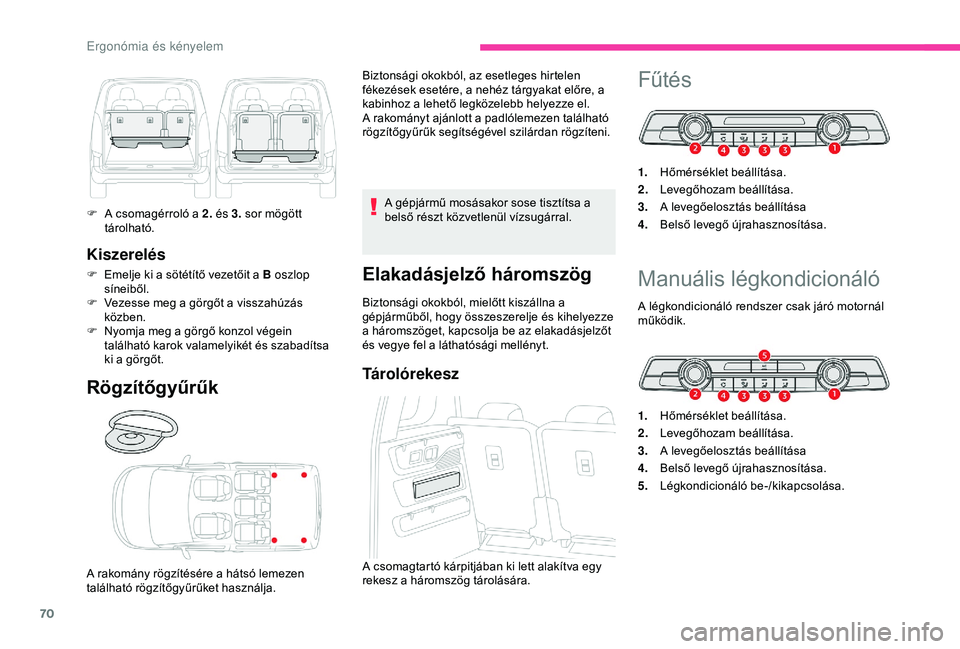

Ergonómia és kényelem

70
Kiszerelés
F Emelje ki a sötétítő vezetőit a B oszlop síneiből.
F

V
ezesse meg a görgőt a visszahúzás
közben.
F

N
yomja meg a görgő konzol végein
található karok valamelyikét és szabadítsa
ki a görgőt.
Rögzítőgyűrűk
Biztonsági okokból, az esetleges hirtelen
fékezések esetére, a nehéz tárgyakat előre, a
kabinhoz a lehető legközelebb helyezze el.
A rakományt ajánlott a padlólemezen található
rögzítőgyűrűk segítségével szilárdan rögzíteni.
A gépjármű mosásakor sose tisztítsa a
belső részt közvetlenül vízsugárral.
Elakadásjelző háromszög
Biztonsági okokból, mielőtt kiszállna a
gépjárműből, hogy összeszerelje és kihelyezze
a háromszöget, kapcsolja be az elakadásjelzőt
és vegye fel a láthatósági mellényt.
Tárolórekesz
A csomagtartó kárpitjában ki lett alakítva egy
rekesz a háromszög tárolására.
A rakomány rögzítésére a hátsó lemezen
található rögzítőgyűrűket használja.
Fűtés
1.
Hőmérséklet beállítása.
2. Levegőhozam beállítása.
3. A levegőelosztás beállítása
4. Belső levegő újrahasznosítása.
Manuális légkondicionáló
A légkondicionáló rendszer csak járó motornál
működik.
1.Hőmérséklet beállítása.
2. Levegőhozam beállítása.
3. A levegőelosztás beállítása
4. Belső levegő újrahasznosítása.
5. Légkondicionáló be-/kikapcsolása.
F

A c

somagérroló a 2.
és 3. sor mögött
tárolható.
Ergonómia és kényelem
