2019 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

223

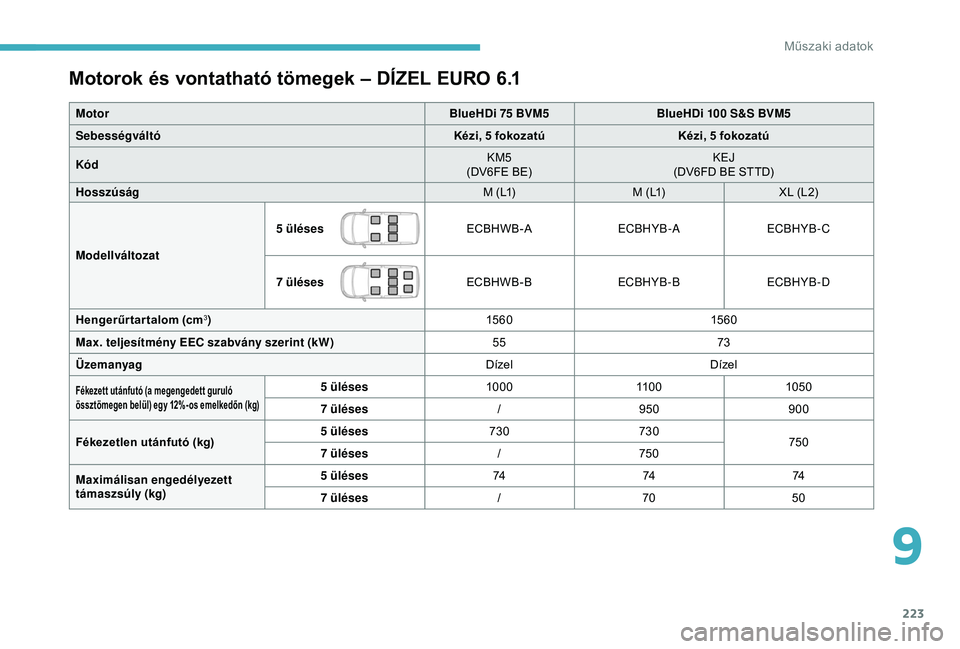

Motorok és vontatható tömegek – DÍZEL EURO 6.1
MotorBlueHDi 75 BVM5BlueHDi 100 S&S BVM5
Sebességváltó Kézi, 5 fokozatúKézi, 5 fokozatú
Kód KM5
(DV6FE BE) KEJ
(DV6FD BE STTD)
Hosszúság M (L1)M (L1)XL (L2)
Modellváltozat 5 üléses
ECBHWB-AECBHYB -AECBHYB - C
7 üléses ECBHWB-BECBHYB-BECBHYB -D
Hengerűrtartalom (cm
3) 15 6 015 6 0
Max. teljesítmény EEC szabvány szerint (kW) 5573
Üzemanyag DízelDízel
Fékezett utánfutó (a megengedett guruló
össztömegen belül) egy 12%- os emelkedőn (kg)5 üléses100011 0 01050
7 üléses /950 900
Fékezetlen utánfutó (kg) 5 üléses
730730
750
7 üléses /750
Maximálisan engedélyezett
támaszsúly (kg) 5 üléses
747474
7 üléses /70 50
9
Műszaki adatok

224

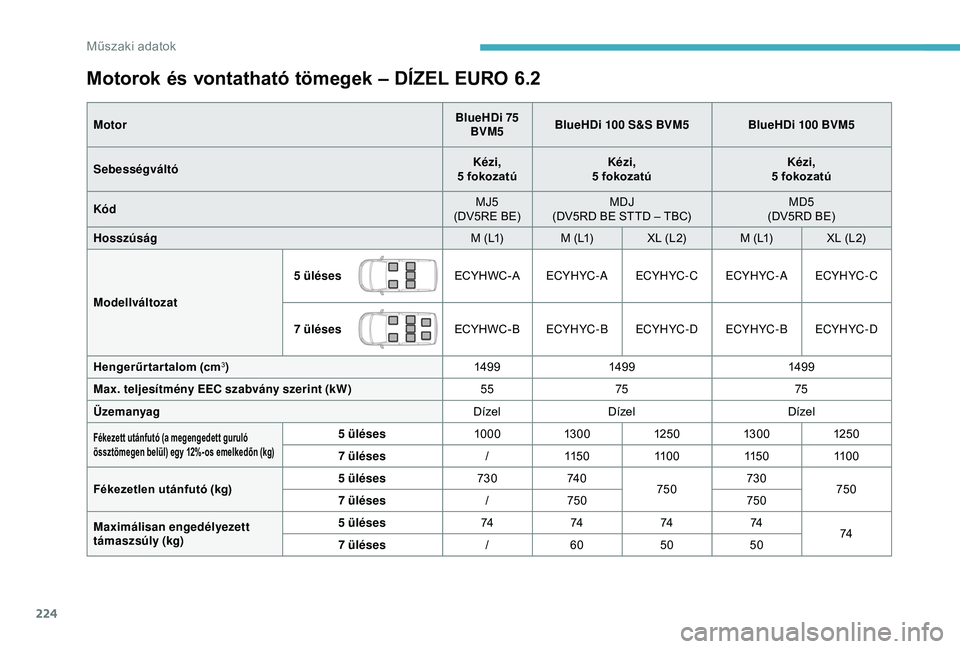

Motorok és vontatható tömegek – DÍZEL EURO 6.2
MotorBlueHDi 75
BVM5 BlueHDi 100 S&S BVM5
BlueHDi 100 BVM5
Sebességváltó Kézi,
5 fokozatú Kézi,
5 fokozatú Kézi,
5 fokozatú
Kód MJ5
(DV5RE BE) MDJ
(DV5RD BE STTD – TBC) MD5
(DV5RD BE)
Hosszúság M (L1) M (L1) XL (L2) M (L1) XL (L2)
Modellváltozat 5 üléses
ECYHWC-AECYH YC - A ECYH YC - C ECYH YC - A ECYH YC - C
7 üléses ECYHWC- BECYH YC - B ECYH YC - D ECYH YC - B ECYH YC - D
Hengerűrtartalom (cm
3) 149 9149 9 149 9
Max. teljesítmény EEC szabvány szerint (kW) 5575 75
Üzemanyag DízelDízel Dízel
Fékezett utánfutó (a megengedett guruló
össztömegen belül) egy 12%- os emelkedőn (kg)5 üléses100013 0 0 125 013 0 0 125 0
7 üléses /115 0 11 0 0 115 011 0 0
Fékezetlen utánfutó (kg) 5 üléses
73074 0
750 730
750
7 üléses /750 750
Maximálisan engedélyezett
támaszsúly (kg) 5 üléses
74747474
74
7 üléses /60 5050
Műszaki adatok

225

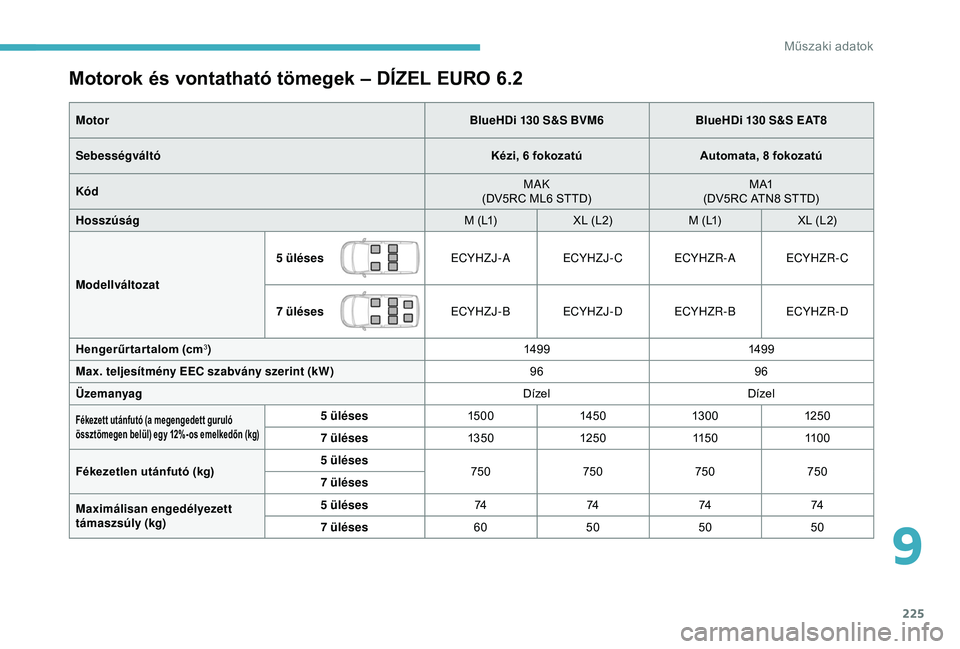

Motorok és vontatható tömegek – DÍZEL EURO 6.2
MotorBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8
Sebességváltó Kézi, 6 fokozatúAutomata, 8 fokozatú
Kód MAK
(DV5RC ML6 STTD) M A1
(DV5RC ATN8 STTD)
Hosszúság M (L1)XL (L2) M (L1)XL (L2)
Modellváltozat 5 üléses
ECYHZJ -A ECYHZJ - C ECYHZR-A ECYHZR- C
7 üléses ECYHZJ - BECYHZJ-DECYHZR- B ECYHZR- D
Hengerűrtartalom (cm
3) 149 9149 9
Max. teljesítmény EEC szabvány szerint (kW) 9696
Üzemanyag DízelDízel
Fékezett utánfutó (a megengedett guruló
össztömegen belül) egy 12%- os emelkedőn (kg)5 üléses15 0 0145 013 0 0 125 0
7 üléses 13 5 0125 0 115 011 0 0
Fékezetlen utánfutó (kg) 5 üléses
750750750750
7 üléses
Maximálisan engedélyezett
támaszsúly (kg) 5 üléses
74747474
7 üléses 60 505050
9
Műszaki adatok

226

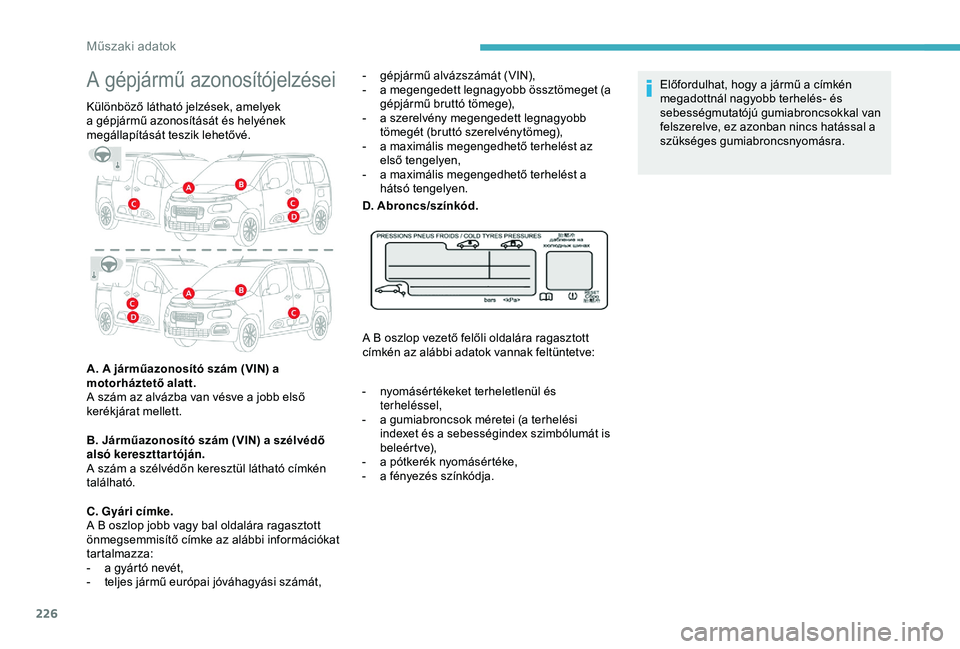

A gépjármű azonosítójelzései
Különböző látható jelzések, amelyek
a gépjármű azonosítását és helyének
megállapítását teszik lehetővé.
A. A járműazonosító szám (VIN) a
motorháztető alatt.
A szám az alvázba van vésve a jobb első
kerékjárat mellett.
B. Járműazonosító szám (VIN) a szélvédő
alsó kereszttartóján.
A szám a szélvédőn keresztül látható címkén
található.-

g
épjármű alvázszámát (VIN),
-
a m
egengedett legnagyobb össztömeget (a
gépjármű bruttó tömege),
- a s zerelvény megengedett legnagyobb
tömegét (bruttó szerelvénytömeg),
-

a m
aximális megengedhető terhelést az
első tengelyen,
-

a m
aximális megengedhető terhelést a
hátsó tengelyen.
D. Abroncs/színkód.
A B oszlop vezető felőli oldalára ragasztott
címkén az alábbi adatok vannak feltüntetve:
-

n
yomásértékeket terheletlenül és
terheléssel,
-

a g
umiabroncsok méretei (a terhelési
indexet és a sebességindex szimbólumát is
beleér tve),
-

a p
ótkerék nyomásértéke,
-

a f
ényezés színkódja.Előfordulhat, hogy a jármű a címkén
megadottnál nagyobb terhelés- és
sebességmutatójú gumiabroncsokkal van
felszerelve, ez azonban nincs hatással a
szükséges gumiabroncsnyomásra.
C. Gyári címke.
A B oszlop jobb vagy bal oldalára ragasztott
önmegsemmisítő címke az alábbi információkat
tartalmazza:
-

a g
yártó nevét,
-

t
eljes jármű európai jóváhagyási számát,
Műszaki adatok

1

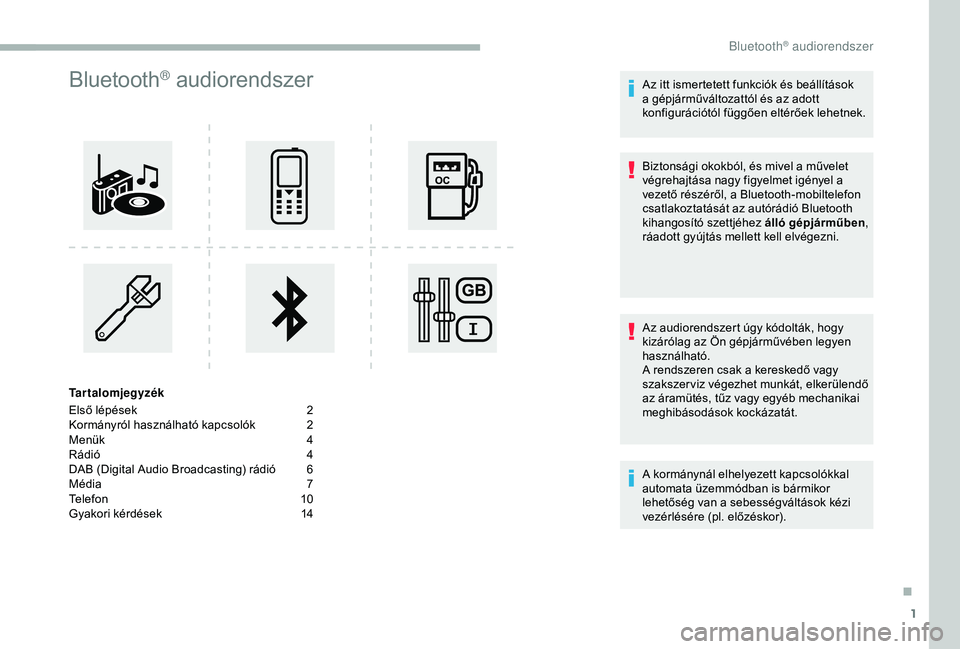

Bluetooth® audiorendszer
Tartalomjegyzék
Első lépések
2
K

ormányról használható kapcsolók
2
M

enük
4
R

ádió
4
D

AB (Digital Audio Broadcasting) rádió
6
M

édia
7
T

elefon
1
0
Gyakori kérdések

1
4 Az itt ismertetett funkciók és beállítások
a gépjárműváltozattól és az adott
konfigurációtól függően eltérőek lehetnek.
Biztonsági okokból, és mivel a művelet
végrehajtása nagy figyelmet igényel a
vezető részéről, a Bluetooth-mobiltelefon
csatlakoztatását az autórádió Bluetooth
kihangosító szettjéhez álló gépjárműben
,
ráadott gyújtás mellett kell elvégezni.
Az audiorendszert úgy kódolták, hogy
kizárólag az Ön gépjárművében legyen
használható.
A rendszeren csak a kereskedő vagy
szakszer viz végezhet munkát, elkerülendő
az áramütés, tűz vagy egyéb mechanikai
meghibásodások kockázatát.
A kormánynál elhelyezett kapcsolókkal
automata üzemmódban is bármikor
lehetőség van a sebességváltások kézi
vezérlésére (pl. előzéskor).
.
Bluetooth® audiorendszer

2

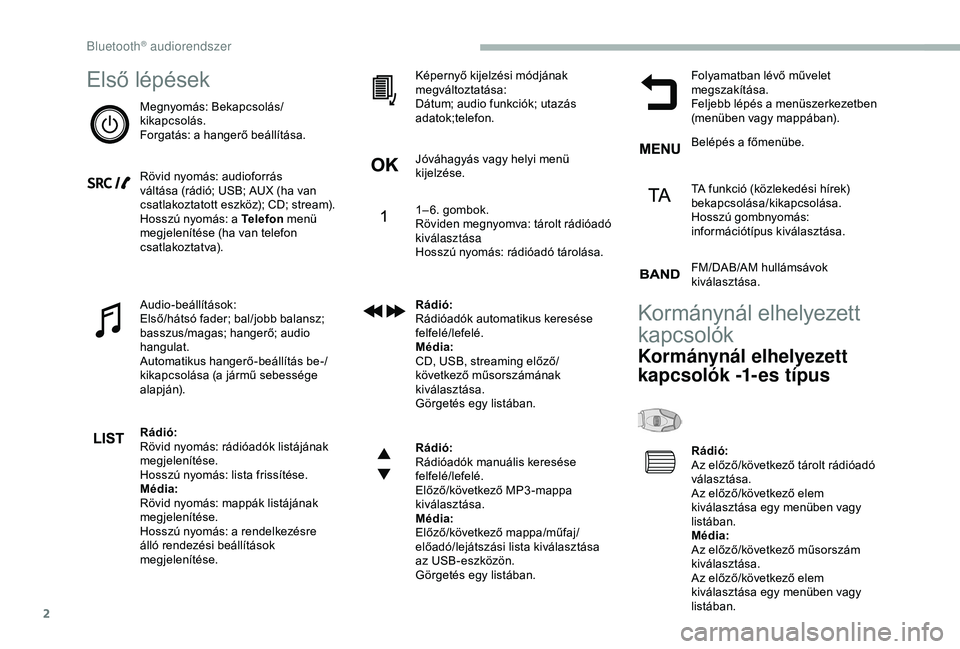

Első lépések
Megnyomás: Bekapcsolás/
kikapcsolás.
Forgatás: a hangerő beállítása.
Rövid nyomás: audioforrás
váltása (rádió; USB; AUX (ha van
csatlakoztatott eszköz); CD; stream).
Hosszú nyomás: a Telefon menü
megjelenítése (ha van telefon
csatlakoztatva).
Audio-beállítások:
Első/hátsó fader; bal/jobb balansz;
basszus/magas; hangerő; audio
hangulat.
Automatikus hangerő-beállítás be-/
kikapcsolása (a jármű sebessége
alapján).
Rádió:
Rövid nyomás: rádióadók listájának
megjelenítése.
Hosszú nyomás: lista frissítése.
Média:
Rövid nyomás: mappák listájának
megjelenítése.
Hosszú nyomás: a rendelkezésre
álló rendezési beállítások
megjelenítése. Képernyő kijelzési módjának
megváltoztatása:
Dátum; audio funkciók; utazás
adatok;telefon.
Jóváhagyás vagy helyi menü
kijelzése.
1– 6. gombok.
Röviden megnyomva: tárolt rádióadó
kiválasztása
Hosszú nyomás: rádióadó tárolása.
Rádió:
Rádióadók automatikus keresése
felfelé/lefelé.
Média:
CD, USB, streaming előző/
következő műsorszámának
kiválasztása.
Görgetés egy listában.
Rádió:
Rádióadók manuális keresése
felfelé/lefelé.
Előző/következő MP3 -mappa
kiválasztása.
Média:
Előző/következő mappa/műfaj/
előadó/lejátszási lista kiválasztása
az USB-eszközön.
Görgetés egy listában.Folyamatban lévő művelet
megszakítása.
Feljebb lépés a menüszerkezetben
(menüben vagy mappában).
Belépés a főmenübe.
TA funkció (közlekedési hírek)
bekapcsolása/kikapcsolása.
Hosszú gombnyomás:
információtípus kiválasztása.
FM/DAB/AM hullámsávok
kiválasztása.
Kormánynál elhelyezett
kapcsolók
Kormánynál elhelyezett
kapcsolók -1-es típus
Rádió:
Az előző/következő tárolt rádióadó
választása.
Az előző/következő elem
kiválasztása egy menüben vagy
listában.
Média:
Az előző/következő műsorszám
kiválasztása.
Az előző/következő elem
kiválasztása egy menüben vagy
listában.
Bluetooth® audiorendszer

3

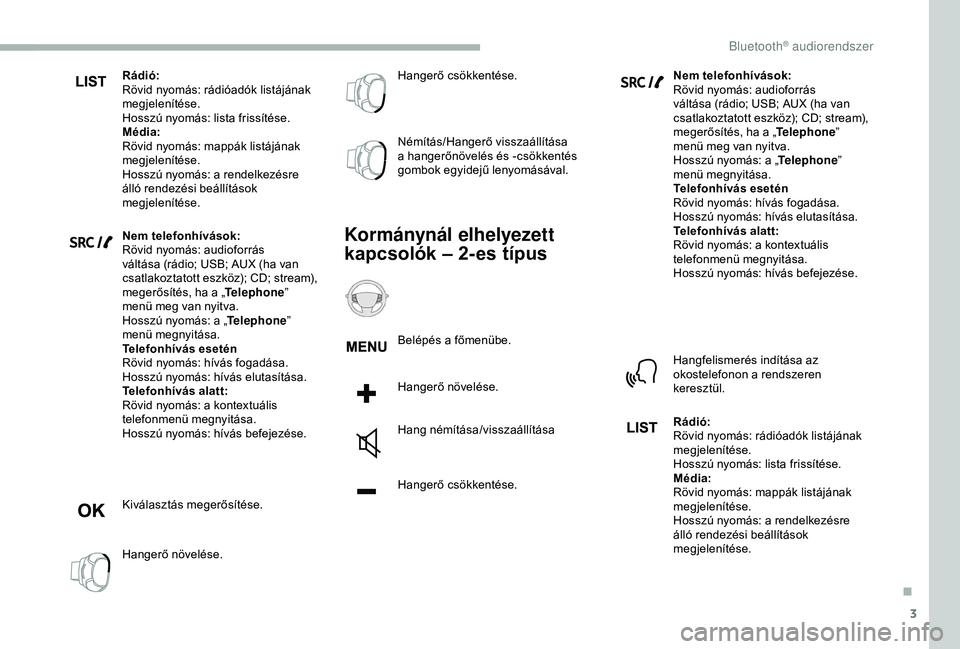

Rádió:
Rövid nyomás: rádióadók listájának
megjelenítése.
Hosszú nyomás: lista frissítése.
Média:
Rövid nyomás: mappák listájának
megjelenítése.
Hosszú nyomás: a rendelkezésre
álló rendezési beállítások
megjelenítése.
Nem telefonhívások:
Rövid nyomás: audioforrás
váltása (rádio; USB; AUX (ha van
csatlakoztatott eszköz); CD; stream),
megerősítés, ha a „Telephone”
menü meg van nyitva.
Hosszú nyomás: a „ Telephone”
menü megnyitása.
Telefonhívás esetén
Rövid nyomás: hívás fogadása.
Hosszú nyomás: hívás elutasítása.
Telefonhívás alatt:
Rövid nyomás: a kontextuális
telefonmenü megnyitása.
Hosszú nyomás: hívás befejezése.
Kiválasztás megerősítése.
Hangerő növelése. Hangerő csökkentése.
Némítás/Hangerő visszaállítása
a hangerőnövelés és -csökkentés
gombok egyidejű lenyomásával.
Kormánynál elhelyezett
kapcsolók – 2-es típus
Belépés a főmenübe.
Hangerő növelése.
Hang némítása/visszaállítása
Hangerő csökkentése.
Nem telefonhívások:
Rövid nyomás: audioforrás
váltása (rádio; USB; AUX (ha van
csatlakoztatott eszköz); CD; stream),
megerősítés, ha a „
Telephone”
menü meg van nyitva.
Hosszú nyomás: a „ Telephone”
menü megnyitása.
Telefonhívás esetén
Rövid nyomás: hívás fogadása.
Hosszú nyomás: hívás elutasítása.
Telefonhívás alatt:
Rövid nyomás: a kontextuális
telefonmenü megnyitása.
Hosszú nyomás: hívás befejezése.
Hangfelismerés indítása az
okostelefonon a rendszeren
keresztül.
Rádió:
Rövid nyomás: rádióadók listájának
megjelenítése.
Hosszú nyomás: lista frissítése.
Média:
Rövid nyomás: mappák listájának
megjelenítése.
Hosszú nyomás: a rendelkezésre
álló rendezési beállítások
megjelenítése.
.
Bluetooth® audiorendszer

4

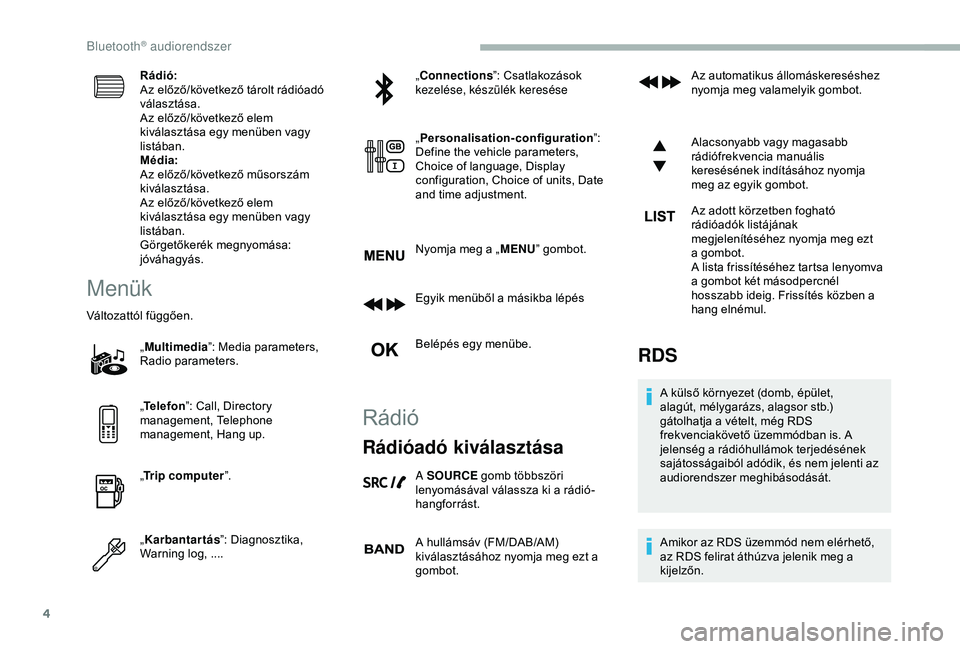

Rádió:
Az előző/következő tárolt rádióadó
választása.
Az előző/következő elem
kiválasztása egy menüben vagy
listában.
Média:
Az előző/következő műsorszám
kiválasztása.
Az előző/következő elem
kiválasztása egy menüben vagy
listában.
Görgetőkerék megnyomása:
jóváhagyás.
Menük
Változattól függően.„Multimedia ”: Media parameters,
Radio parameters.
„ Telefon ”: Call, Directory
management, Telephone
management, Hang up.
„ Trip computer ”.
„ Karbantartás ”: Diagnosztika,
Warning log, .... „Connections
”: Csatlakozások
kezelése, készülék keresése
„ Personalisation-configuration ”:
Define the vehicle parameters,
Choice of language, Display
configuration, Choice of units, Date
and time adjustment.
Nyomja meg a „ MENU” gombot.
Egyik menüből a másikba lépés
Belépés egy menübe.
Rádió
Rádióadó kiválasztása
A SOURCE gomb többszöri
lenyomásával válassza ki a rádió-
hangforrást.
A hullámsáv (FM/DAB/AM)
kiválasztásához nyomja meg ezt a
gombot. Az automatikus állomáskereséshez
nyomja meg valamelyik gombot.
Alacsonyabb vagy magasabb
rádiófrekvencia manuális
keresésének indításához nyomja
meg az egyik gombot.
Az adott körzetben fogható
rádióadók listájának
megjelenítéséhez nyomja meg ezt
a gombot.
A lista frissítéséhez tartsa lenyomva
a gombot két másodpercnél
hosszabb ideig. Frissítés közben a
hang elnémul.
RDS
A külső környezet (domb, épület,
alagút, mélygarázs, alagsor stb.)
gátolhatja a vételt, még RDS
frekvenciakövető üzemmódban is. A
jelenség a rádióhullámok terjedésének
sajátosságaiból adódik, és nem jelenti az
audiorendszer meghibásodását.
Amikor az RDS üzemmód nem elérhető,
az RDS felirat áthúzva jelenik meg a
kijelzőn.
Bluetooth® audiorendszer
