2019 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

127

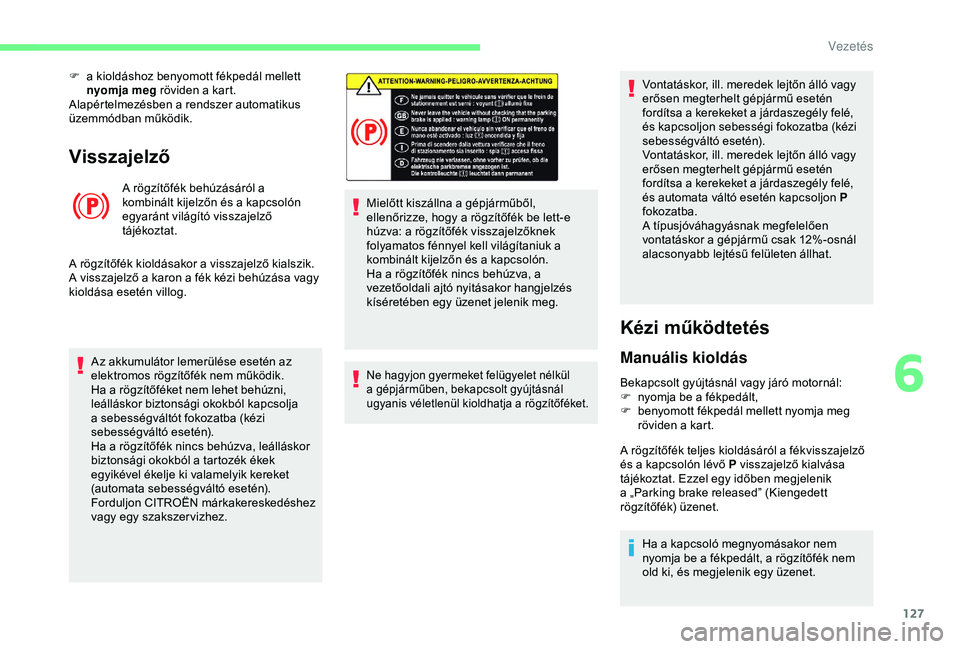

Visszajelző
A rögzítőfék behúzásáról a
kombinált kijelzőn és a kapcsolón
egyaránt világító visszajelző
tájékoztat.
A rögzítőfék kioldásakor a visszajelző kialszik.
A visszajelző a karon a fék kézi behúzása vagy
kioldása esetén villog.
Az akkumulátor lemerülése esetén az
elektromos rögzítőfék nem működik.
Ha a rögzítőféket nem lehet behúzni,
leálláskor biztonsági okokból kapcsolja
a sebességváltót fokozatba (kézi
sebességváltó esetén).
Ha a rögzítőfék nincs behúzva, leálláskor
biztonsági okokból a tartozék ékek
egyikével ékelje ki valamelyik kereket
(automata sebességváltó esetén).
Forduljon CITROËN márkakereskedéshez
vagy egy szakszer vizhez. Mielőtt kiszállna a gépjárműből,
ellenőrizze, hogy a rögzítőfék be lett-e
húzva: a rögzítőfék visszajelzőknek
folyamatos fénnyel kell világítaniuk a
kombinált kijelzőn és a kapcsolón.
Ha a rögzítőfék nincs behúzva, a
vezetőoldali ajtó nyitásakor hangjelzés
kíséretében egy üzenet jelenik meg.
Ne hagyjon gyermeket felügyelet nélkül
a gépjárműben, bekapcsolt gyújtásnál
ugyanis véletlenül kioldhatja a rögzítőféket.
F a kioldáshoz benyomott fékpedál mellett
nyomja meg röviden a kart.
Alapértelmezésben a rendszer automatikus
üzemmódban működik. Vontatáskor, ill. meredek lejtőn álló vagy
erősen megterhelt gépjármű esetén
fordítsa a kerekeket a járdaszegély felé,
és kapcsoljon sebességi fokozatba (kézi
sebességváltó esetén).
Vontatáskor, ill. meredek lejtőn álló vagy
erősen megterhelt gépjármű esetén
fordítsa a kerekeket a járdaszegély felé,
és automata váltó esetén kapcsoljon P
fokozatba.
A típusjóváhagyásnak megfelelően
vontatáskor a gépjármű csak 12%-osnál
alacsonyabb lejtésű felületen állhat.
Kézi működtetés
Manuális kioldás
Bekapcsolt gyújtásnál vagy járó motornál:
F
n yomja be a fékpedált,
F

b
enyomott fékpedál mellett nyomja meg
röviden a kart.
Ha a kapcsoló megnyomásakor nem
nyomja be a fékpedált, a rögzítőfék nem
old ki, és megjelenik egy üzenet.
A rögzítőfék teljes kioldásáról a fékvisszajelző
és a kapcsolón lévő P visszajelző kialvása
tájékoztat. Ezzel egy időben megjelenik
a „Parking brake released” (Kiengedett
rögzítőfék) üzenet.
6
Vezetés

128

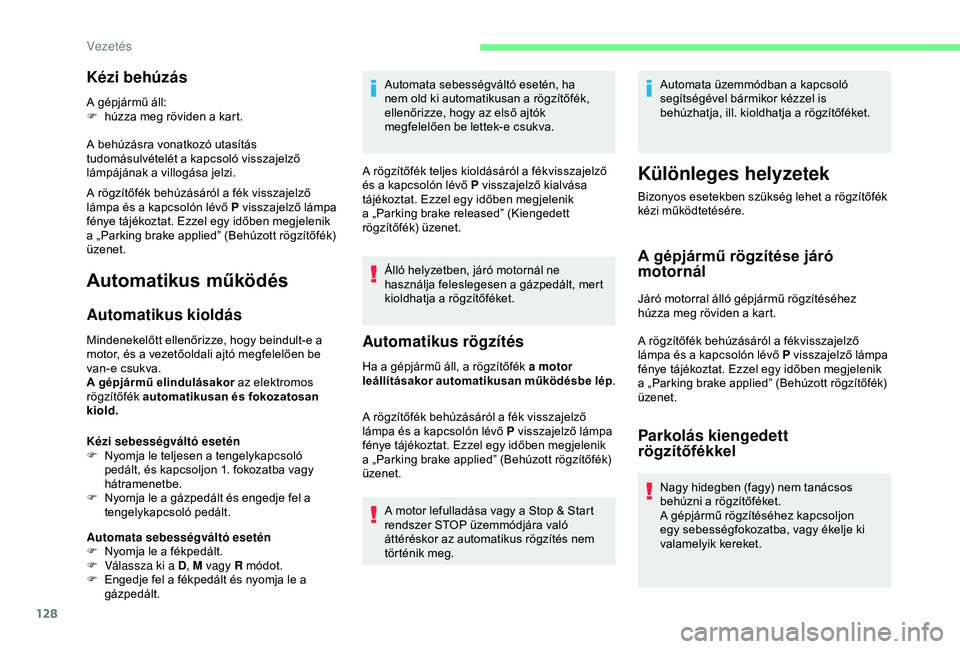

Kézi behúzás
A gépjármű áll:
F h úzza meg röviden a kart.
A behúzásra vonatkozó utasítás
tudomásulvételét a kapcsoló visszajelző
lámpájának a villogása jelzi.
A rögzítőfék behúzásáról a fék visszajelző
lámpa és a kapcsolón lévő P visszajelző lámpa
fénye tájékoztat. Ezzel egy időben megjelenik
a „Parking brake applied” (Behúzott rögzítőfék)
üzenet.
Automatikus működés
Automatikus kioldás
Mindenekelőtt ellenőrizze, hogy beindult-e a
motor, és a vezetőoldali ajtó megfelelően be
van-e csukva.
A gépjármű elindulásakor az elektromos
rögzítőfék automatikusan és fokozatosan
kiold.
Kézi sebességváltó esetén
F

N
yomja le teljesen a tengelykapcsoló
pedált, és kapcsoljon 1. fokozatba vagy
hátramenetbe.
F

N
yomja le a gázpedált és engedje fel a
tengelykapcsoló pedált.
Automata sebességváltó esetén
F

N
yomja le a fékpedált.
F

V
álassza ki a D , M vagy R módot.
F

E
ngedje fel a fékpedált és nyomja le a
gázpedált. Automata sebességváltó esetén, ha
nem old ki automatikusan a rögzítőfék,
ellenőrizze, hogy az első ajtók
megfelelően be lettek-e csukva.
A rögzítőfék teljes kioldásáról a fékvisszajelző
és a kapcsolón lévő P visszajelző kialvása
tájékoztat. Ezzel egy időben megjelenik
a „Parking brake released” (Kiengedett
rögzítőfék) üzenet. Álló helyzetben, járó motornál ne
használja feleslegesen a gázpedált, mert
kioldhatja a rögzítőféket.Automatikus rögzítés
Ha a gépjármű áll, a rögzítőfék a motor
leállításakor automatikusan működésbe lép .
A rögzítőfék behúzásáról a fék visszajelző
lámpa és a kapcsolón lévő P visszajelző lámpa
fénye tájékoztat. Ezzel egy időben megjelenik
a „Parking brake applied” (Behúzott rögzítőfék)
üzenet.
A motor lefulladása vagy a Stop & Start
rendszer STOP üzemmódjára való
áttéréskor az automatikus rögzítés nem
történik meg. Automata üzemmódban a kapcsoló
segítségével bármikor kézzel is
behúzhatja, ill. kioldhatja a rögzítőféket.
Különleges helyzetek
Bizonyos esetekben szükség lehet a rögzítőfék
kézi működtetésére.
A gépjármű rögzítése járó
motornál
Járó motorral álló gépjármű rögzítéséhez
húzza meg röviden a kart.
A rögzítőfék behúzásáról a fékvisszajelző
lámpa és a kapcsolón lévő P visszajelző lámpa
fénye tájékoztat. Ezzel egy időben megjelenik
a „Parking brake applied” (Behúzott rögzítőfék)
üzenet.
Parkolás kiengedett
rögzítőfékkel
Nagy hidegben (fagy) nem tanácsos
behúzni a rögzítőféket.
A gépjármű rögzítéséhez kapcsoljon
egy sebességfokozatba, vagy ékelje ki
valamelyik kereket.
Vezetés

129

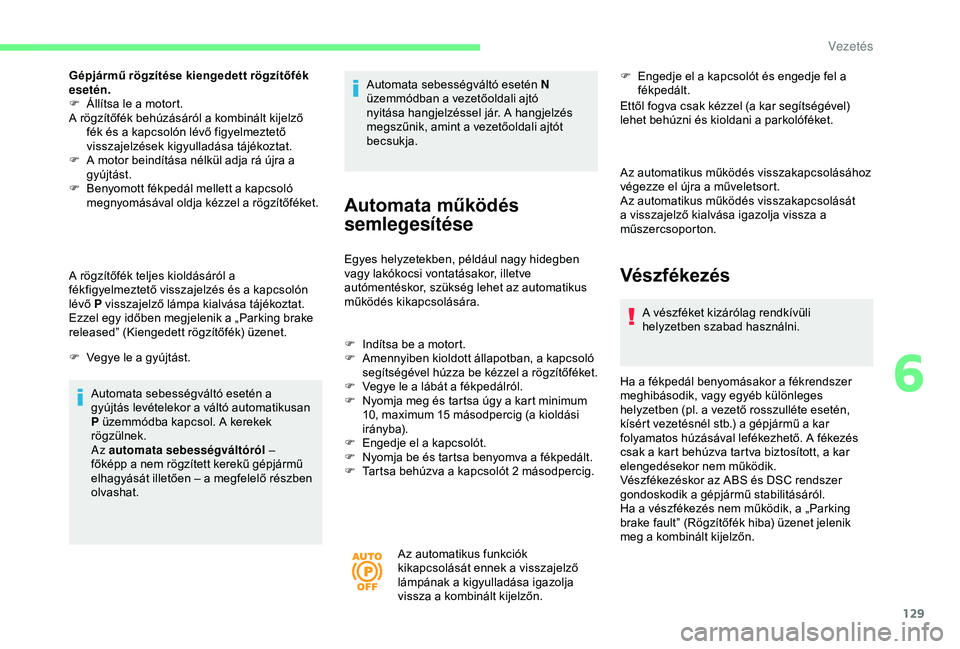

Gépjármű rögzítése kiengedett rögzítőfék
esetén.
F
Á
llítsa le a motort.
A rögzítőfék behúzásáról a kombinált kijelző fék és a kapcsolón lévő figyelmeztető
visszajelzések kigyulladása tájékoztat.
F

A m
otor beindítása nélkül adja rá újra a
gyújtást.
F

B
enyomott fékpedál mellett a kapcsoló
megnyomásával oldja kézzel a rögzítőféket.
A rögzítőfék teljes kioldásáról a
fékfigyelmeztető visszajelzés és a kapcsolón
lévő P visszajelző lámpa kialvása tájékoztat.
Ezzel egy időben megjelenik a „Parking brake
released” (Kiengedett rögzítőfék) üzenet.
F

V
egye le a gyújtást.
Automata sebességváltó esetén a
gyújtás levételekor a váltó automatikusan
P üzemmódba kapcsol. A kerekek
rögzülnek.
Az automata sebességváltóról –
főképp a nem rögzített kerekű gépjármű
elhagyását illetően – a megfelelő részben
olvashat. Automata sebességváltó esetén
N
üzemmódban a vezetőoldali ajtó
nyitása hangjelzéssel jár. A hangjelzés
megszűnik, amint a vezetőoldali ajtót
becsukja.
Automata működés
semlegesítése
Egyes helyzetekben, például nagy hidegben
vagy lakókocsi vontatásakor, illetve
autómentéskor, szükség lehet az automatikus
működés kikapcsolására.
F

I
ndítsa be a motort.
F

A
mennyiben kioldott állapotban, a kapcsoló
segítségével húzza be kézzel a rögzítőféket.
F

V
egye le a lábát a fékpedálról.
F

N
yomja meg és tartsa úgy a kart minimum
10, maximum 15
másodpercig (a kioldási
irányba).
F

E
ngedje el a kapcsolót.
F

N
yomja be és tartsa benyomva a fékpedált.
F

T
artsa behúzva a kapcsolót 2 másodpercig.
Az automatikus funkciók
kikapcsolását ennek a visszajelző
lámpának a kigyulladása igazolja
vissza a kombinált kijelzőn. F

E
ngedje el a kapcsolót és engedje fel a
fékpedált.
Ettől fogva csak kézzel (a kar segítségével)
lehet behúzni és kioldani a parkolóféket.
Az automatikus működés visszakapcsolásához
végezze el újra a műveletsort.
Az automatikus működés visszakapcsolását
a visszajelző kialvása igazolja vissza a
műszercsoporton.
Vészfékezés
A vészféket kizárólag rendkívüli
helyzetben szabad használni.
Ha a fékpedál benyomásakor a fékrendszer
meghibásodik, vagy egyéb különleges
helyzetben (pl. a vezető rosszulléte esetén,
kísért vezetésnél stb.) a gépjármű a kar
folyamatos húzásával lefékezhető. A fékezés
csak a kart behúzva tartva biztosított, a kar
elengedésekor nem működik.
Vészfékezéskor az ABS és DSC rendszer
gondoskodik a gépjármű stabilitásáról.
Ha a vészfékezés nem működik, a „Parking
brake fault” (Rögzítőfék hiba) üzenet jelenik
meg a kombinált kijelzőn.
6
Vezetés

130

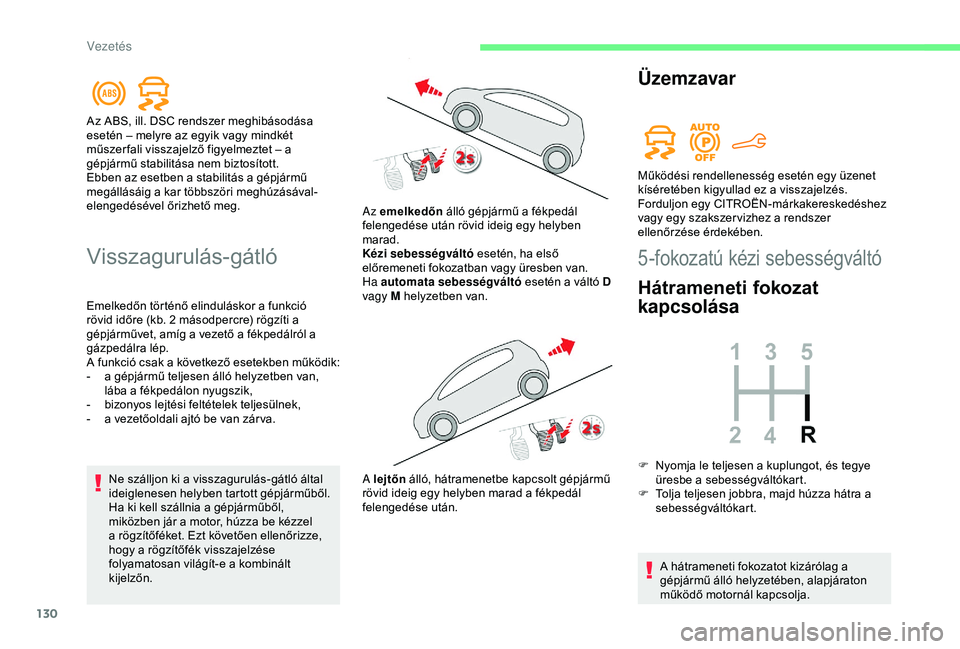

Visszagurulás-gátló
Emelkedőn történő elinduláskor a funkció
rövid időre (kb. 2 másodpercre) rögzíti a
gépjárművet, amíg a vezető a fékpedálról a
gázpedálra lép.
A funkció csak a következő esetekben működik:
-

a g
épjármű teljesen álló helyzetben van,
lába a fékpedálon nyugszik,
-

b
izonyos lejtési feltételek teljesülnek,
-

a v
ezetőoldali ajtó be van zár va.
Ne szálljon ki a visszagurulás-gátló által
ideiglenesen helyben tartott gépjárműből.
Ha ki kell szállnia a gépjárműből,
miközben jár a motor, húzza be kézzel
a rögzítőféket. Ezt követően ellenőrizze,
hogy a rögzítőfék visszajelzése
folyamatosan világít-e a kombinált
kijelzőn.
Üzemzavar
Az ABS, ill. DSC rendszer meghibásodása
esetén – melyre az egyik vagy mindkét
műszer fali visszajelző figyelmeztet – a
gépjármű stabilitása nem biztosított.
Ebben az esetben a stabilitás a gépjármű
megállásáig a kar többszöri meghúzásával-
elengedésével őrizhető meg. Az emelkedőn álló gépjármű a fékpedál
felengedése után rövid ideig egy helyben
marad.
Kézi sebességváltó esetén, ha első
előremeneti fokozatban vagy üresben van.
Ha automata sebességváltó esetén a váltó D
vagy M helyzetben van.
A lejtőn álló, hátramenetbe kapcsolt gépjármű
rövid ideig egy helyben marad a fékpedál
felengedése után. Működési rendellenesség esetén egy üzenet
kíséretében kigyullad ez a visszajelzés.
Forduljon egy CITROËN-márkakereskedéshez
vagy egy szakszer vizhez a rendszer
ellenőrzése érdekében.
5-fokozatú kézi sebességváltó
Hátrameneti fokozat
kapcsolása
A hátrameneti fokozatot kizárólag a
gépjármű álló helyzetében, alapjáraton
működő motornál kapcsolja.
F

N
yomja le teljesen a kuplungot, és tegye
üresbe a sebességváltókart.
F

T
olja teljesen jobbra, majd húzza hátra a
sebességváltókart.
Vezetés

131
Biztonsági okokból és a motor indításának
megkönnyítése érdekében:
-
a s
ebességváltót mindig tegye üresbe,
-

é
s nyomja le a kuplungot.

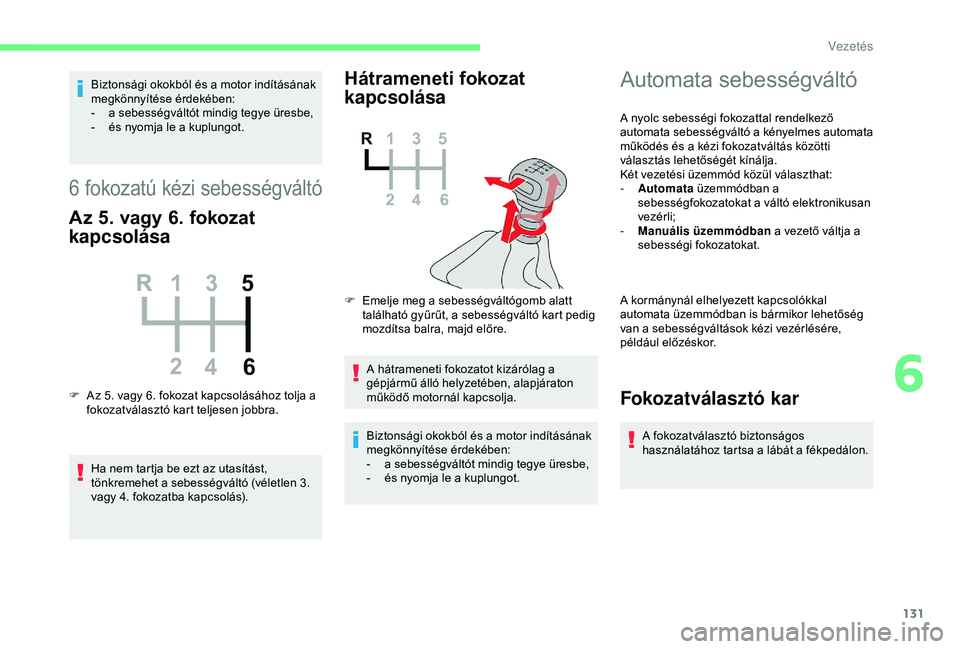

6 fokozatú kézi sebességváltó
Az 5. vagy 6. fokozat
kapcsolása
F Az 5. vagy 6. fokozat kapcsolásához tolja a fokozatválasztó kart teljesen jobbra.
Ha nem tartja be ezt az utasítást,
tönkremehet a sebességváltó (véletlen 3.
vagy 4. fokozatba kapcsolás).
Hátrameneti fokozat
kapcsolása
F Emelje meg a sebességváltógomb alatt található gyűrűt, a sebességváltó kart pedig
mozdítsa balra, majd előre.
A hátrameneti fokozatot kizárólag a
gépjármű álló helyzetében, alapjáraton
működő motornál kapcsolja.
Biztonsági okokból és a motor indításának
megkönnyítése érdekében:
-

a s
ebességváltót mindig tegye üresbe,
-

é
s nyomja le a kuplungot.
Automata sebességváltó
A nyolc sebességi fokozattal rendelkező
automata sebességváltó a kényelmes automata
működés és a kézi fokozatváltás közötti
választás lehetőségét kínálja.
Két vezetési üzemmód közül választhat:
-
A
utomata üzemmódban a
sebességfokozatokat a váltó elektronikusan
vezérli;
-

M
anuális üzemmódban a vezető váltja a
sebességi fokozatokat.
A kormánynál elhelyezett kapcsolókkal
automata üzemmódban is bármikor lehetőség
van a sebességváltások kézi vezérlésére,
például előzéskor.
Fokozatválasztó kar
A fokozatválasztó biztonságos
használatához tartsa a lábát a fékpedálon.
6
Vezetés

132

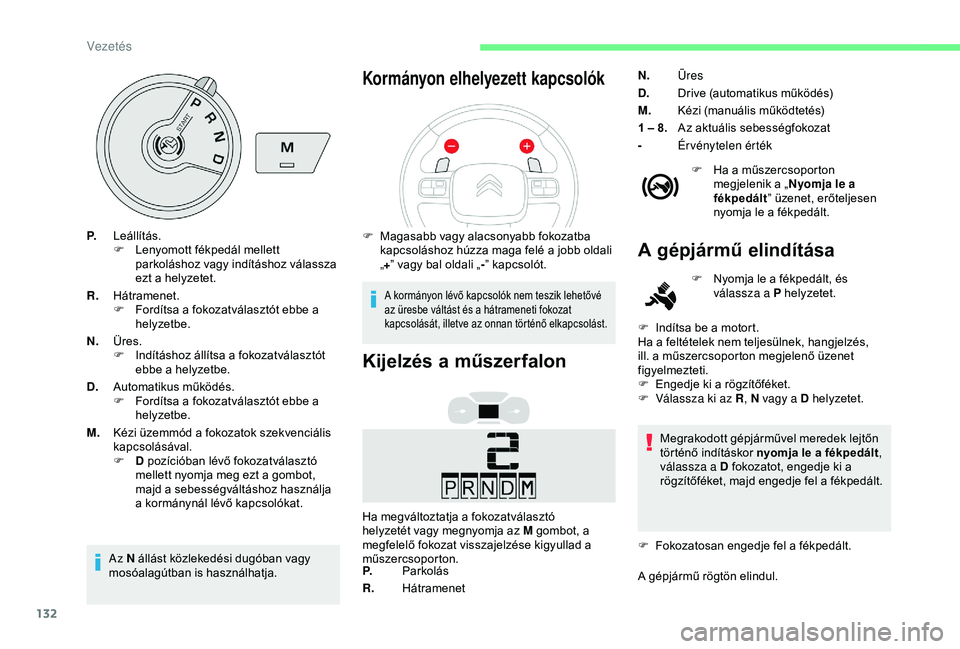

P.Leállítás.
F
L enyomott fékpedál mellett
parkoláshoz vagy indításhoz válassza
ezt a helyzetet.
R. Hátramenet.
F

F
ordítsa a fokozatválasztót ebbe a
helyzetbe.
N. Üres.
F

I
ndításhoz állítsa a fokozatválasztót
ebbe a helyzetbe.
D. Automatikus működés.
F

F
ordítsa a fokozatválasztót ebbe a
helyzetbe.
M. Kézi üzemmód a fokozatok szekvenciális
kapcsolásával.
F

D
pozícióban lévő fokozatválasztó
mellett nyomja meg ezt a gombot,
majd a sebességváltáshoz használja
a kormánynál lévő kapcsolókat.
Az N állást közlekedési dugóban vagy
mosóalagútban is használhatja.
Kormányon elhelyezett kapcsolók
F Magasabb vagy alacsonyabb fokozatba kapcsoláshoz húzza maga felé a jobb oldali
„+ ” vagy bal oldali „ -” kapcsolót.
A kormányon lévő kapcsolók nem teszik lehetővé
az üresbe váltást és a hátrameneti fokozat
kapcsolását, illetve az onnan történő elkapcsolást.
Kijelzés a műszerfalon
Ha megváltoztatja a fokozatválasztó
helyzetét vagy megnyomja az M gombot, a
megfelelő fokozat visszajelzése kigyullad a
műszercsoporton. N.
Üres
D. Drive (automatikus működés)
M. Kézi (manuális működtetés)
1 – 8. Az aktuális sebességfokozat
- Érvénytelen érték
F
H
a a műszercsoporton
megjelenik a „ Nyomja le a
fékpedált ” üzenet, erőteljesen
nyomja le a fékpedált.
A gépjármű elindítása
F Nyomja le a fékpedált, és válassza a P helyzetet.
F

I

ndítsa be a motort.
Ha a feltételek nem teljesülnek, hangjelzés,
ill. a műszercsoporton megjelenő üzenet
figyelmezteti.
F

E

ngedje ki a rögzítőféket.
F

V

álassza ki az R , N vagy a D helyzetet.
Megrakodott gépjárművel meredek lejtőn
történő indításkor nyomja le a fékpedált ,
válassza a D fokozatot, engedje ki a
rögzítőféket, majd engedje fel a fékpedált.
F

F

okozatosan engedje fel a fékpedált.
A gépjármű rögtön elindul.
P.
Parkolás
R. Hátramenet
Vezetés

133

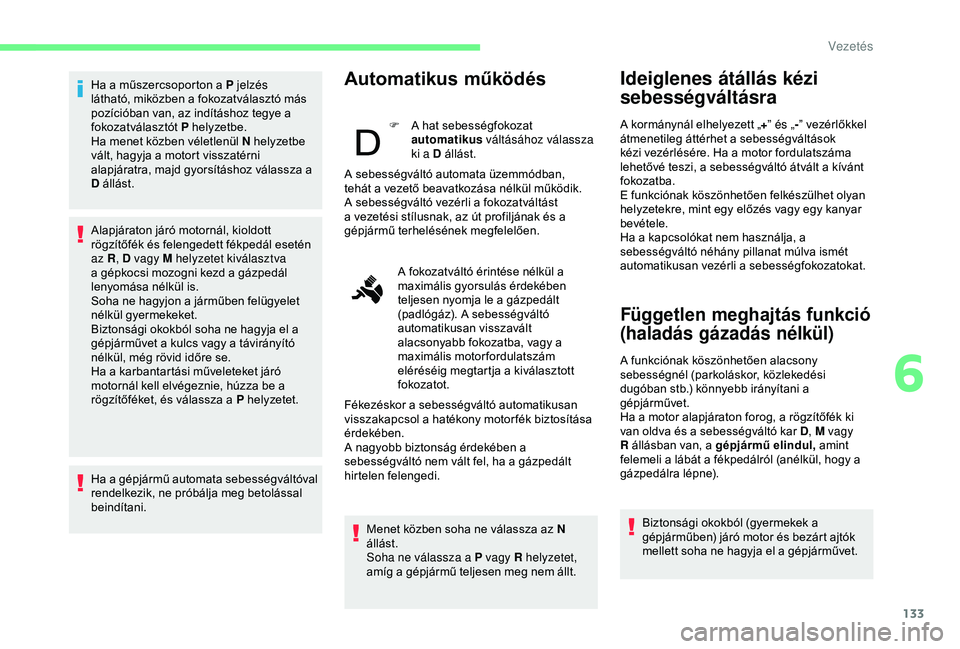

Ha a műszercsoporton a P jelzés
látható, miközben a fokozatválasztó más
pozícióban van, az indításhoz tegye a
fokozatválasztót P helyzetbe.
Ha menet közben véletlenül N helyzetbe
vált, hagyja a motort visszatérni
alapjáratra, majd gyorsításhoz válassza a
D állást.
Ha a gépjármű automata sebességváltóval
rendelkezik, ne próbálja meg betolással
beindítani.Automatikus működés
F A hat sebességfokozat automatikus váltásához válassza
ki a D állást.
Menet közben soha ne válassza az N
állást.
Soha ne válassza a P vagy R helyzetet,
amíg a gépjármű teljesen meg nem állt.
Ideiglenes átállás kézi
sebességváltásra
A kormánynál elhelyezett „ +” és „ -” vezérlőkkel
átmenetileg áttérhet a sebességváltások
kézi vezérlésére. Ha a motor fordulatszáma
lehetővé teszi, a sebességváltó átvált a kívánt
fokozatba.
E funkciónak köszönhetően felkészülhet olyan
helyzetekre, mint egy előzés vagy egy kanyar
bevétele.
Ha a kapcsolókat nem használja, a
sebességváltó néhány pillanat múlva ismét
automatikusan vezérli a sebességfokozatokat.
Alapjáraton járó motornál, kioldott
rögzítőfék és felengedett fékpedál esetén
az R
, D vagy M helyzetet kiválasztva
a gépkocsi mozogni kezd a gázpedál
lenyomása nélkül is.
Soha ne hagyjon a járműben felügyelet
nélkül gyermekeket.
Biztonsági okokból soha ne hagyja el a
gépjárművet a kulcs vagy a távirányító
nélkül, még rövid időre se.
Ha a karbantartási műveleteket járó
motornál kell elvégeznie, húzza be a
rögzítőféket, és válassza a P helyzetet. A sebességváltó automata üzemmódban,
tehát a vezető beavatkozása nélkül működik.
A sebességváltó vezérli a fokozatváltást
a vezetési stílusnak, az út profiljának és a
gépjármű terhelésének megfelelően.
A fokozatváltó érintése nélkül a
maximális gyorsulás érdekében
teljesen nyomja le a gázpedált
(padlógáz). A sebességváltó
automatikusan visszavált
alacsonyabb fokozatba, vagy a
maximális motorfordulatszám
eléréséig megtartja a kiválasztott
fokozatot.
Fékezéskor a sebességváltó automatikusan
visszakapcsol a hatékony motor fék biztosítása
érdekében.
A nagyobb biztonság érdekében a
sebességváltó nem vált fel, ha a gázpedált
hirtelen felengedi.
Független meghajtás funkció
(haladás gázadás nélkül)
A funkciónak köszönhetően alacsony
sebességnél (parkoláskor, közlekedési
dugóban stb.) könnyebb irányítani a
gépjárművet.
Ha a motor alapjáraton forog, a rögzítőfék ki
van oldva és a sebességváltó kar D , M vagy
R állásban van, a gépjármű elindul, amint
felemeli a lábát a fékpedálról (anélkül, hogy a
gázpedálra lépne).
Biztonsági okokból (gyermekek a
gépjárműben) járó motor és bezárt ajtók
mellett soha ne hagyja el a gépjárművet.
6
Vezetés

134

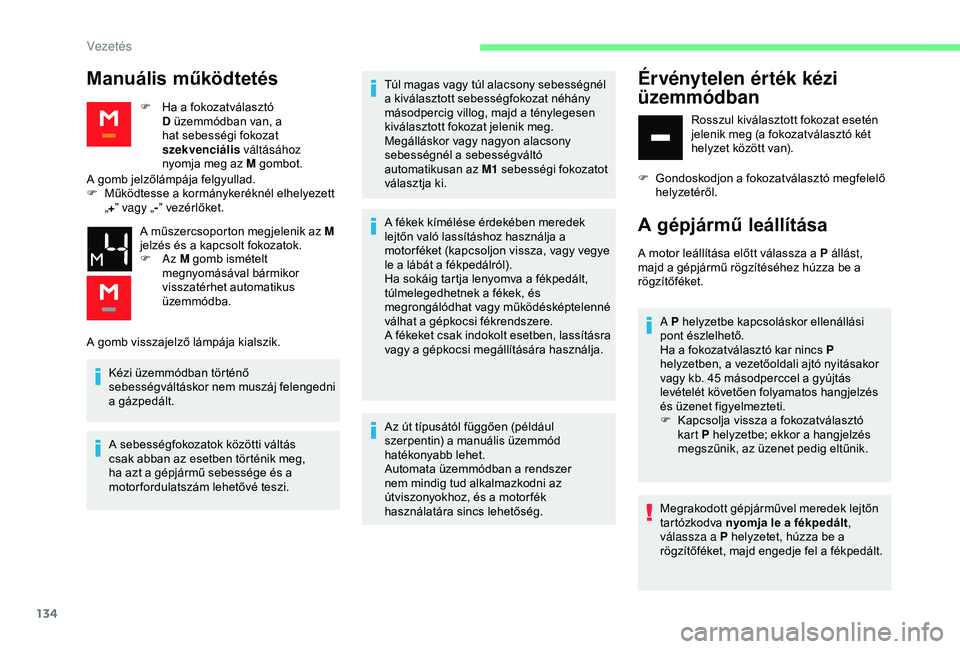

Manuális működtetés
F Ha a fokozatválasztó D üzemmódban van, a
hat sebességi fokozat
szekvenciális váltásához
nyomja meg az M gombot.
A gomb jelzőlámpája felgyullad.
F

M

űködtesse a kormánykeréknél elhelyezett
„ + ” vagy „ -” vezérlőket.
A műszercsoporton megjelenik az M
jelzés és a kapcsolt fokozatok.
F
Az M gomb ismételt
megnyomásával bármikor
visszatérhet automatikus
üzemmódba.
Érvénytelen érték kézi
üzemmódban
Rosszul kiválasztott fokozat esetén
jelenik meg (a fokozatválasztó két
helyzet között van).
F

G

ondoskodjon a fokozatválasztó megfelelő
helyzetéről.
A gépjármű leállítása
A motor leállítása előtt válassza a P állást,
majd a gépjármű rögzítéséhez húzza be a
rögzítőféket.
A P helyzetbe kapcsoláskor ellenállási
pont észlelhető.
Ha a fokozatválasztó kar nincs P
helyzetben, a vezetőoldali ajtó nyitásakor
vagy kb. 45
másodperccel a gyújtás
levételét követően folyamatos hangjelzés
és üzenet figyelmezteti.
F

K
apcsolja vissza a fokozatválasztó
kart P helyzetbe; ekkor a hangjelzés
megszűnik, az üzenet pedig eltűnik.
Megrakodott gépjárművel meredek lejtőn
tartózkodva nyomja le a fékpedált ,
válassza a P helyzetet, húzza be a
rögzítőféket, majd engedje fel a fékpedált.
A gomb visszajelző lámpája kialszik.
Kézi üzemmódban történő
sebességváltáskor nem muszáj felengedni
a gázpedált.
A sebességfokozatok közötti váltás
csak abban az esetben történik meg,
ha azt a gépjármű sebessége és a
motor fordulatszám lehetővé teszi. Túl magas vagy túl alacsony sebességnél
a kiválasztott sebességfokozat néhány
másodpercig villog, majd a ténylegesen
kiválasztott fokozat jelenik meg.
Megálláskor vagy nagyon alacsony
sebességnél a sebességváltó
automatikusan az M1
sebességi fokozatot
választja ki.
A fékek kímélése érdekében meredek
lejtőn való lassításhoz használja a
motor féket (kapcsoljon vissza, vagy vegye
le a lábát a fékpedálról).
Ha sokáig tartja lenyomva a fékpedált,
túlmelegedhetnek a fékek, és
megrongálódhat vagy működésképtelenné
válhat a gépkocsi fékrendszere.
A fékeket csak indokolt esetben, lassításra
vagy a gépkocsi megállítására használja.
Az út típusától függően (például
szerpentin) a manuális üzemmód
hatékonyabb lehet.
Automata üzemmódban a rendszer
nem mindig tud alkalmazkodni az
útviszonyokhoz, és a motor fék
használatára sincs lehetőség.
Vezetés
