2019 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

183

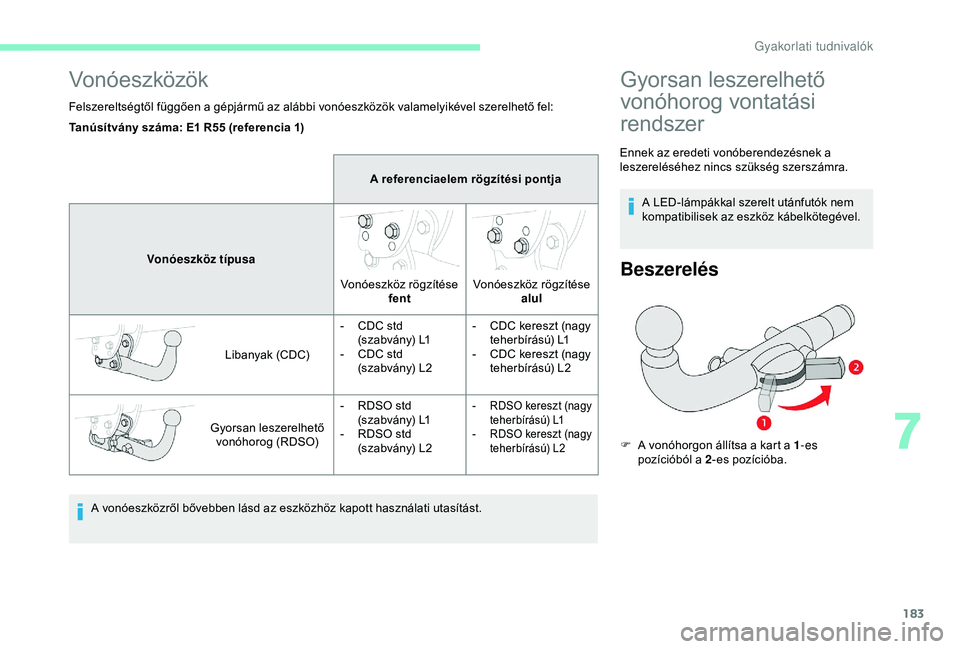

Vonóeszközök
Felszereltségtől függően a gépjármű az alábbi vonóeszközök valamelyikével szerelhető fel:A vonóeszközről bővebben lásd az eszközhöz kapott használati utasítást.
Tanúsítvány száma: E1 R55 (referencia 1)
A referenciaelem rögzítési pontja
Vonóeszköz típusa Vonóeszköz rögzítése fent Vonóeszköz rögzítése
alul
Libanyak (CDC) -

C
DC std
(szabvány) L1
-

C
DC std
(szabvány) L2 -

C
DC kereszt (nagy
teherbírású) L1
-

C
DC kereszt (nagy
teherbírású) L2
Gyorsan leszerelhető vonóhorog (RDSO) -

R
DSO std
(szabvány) L1
-

R
DSO std
(szabvány) L2
- RDSO kereszt (nagy teherbírású) L1
-

R
DSO kereszt (nagy
teherbírású) L2
Gyorsan leszerelhető
vonóhorog vontatási
rendszer
Beszerelés
F A vonóhorgon állítsa a kart a 1 -es
pozícióból a 2 -es pozícióba.
Ennek az eredeti vonóberendezésnek a
leszereléséhez nincs szükség szerszámra.
A LED-lámpákkal szerelt utánfutók nem
kompatibilisek az eszköz kábelkötegével.
7
Gyakorlati tudnivalók

184

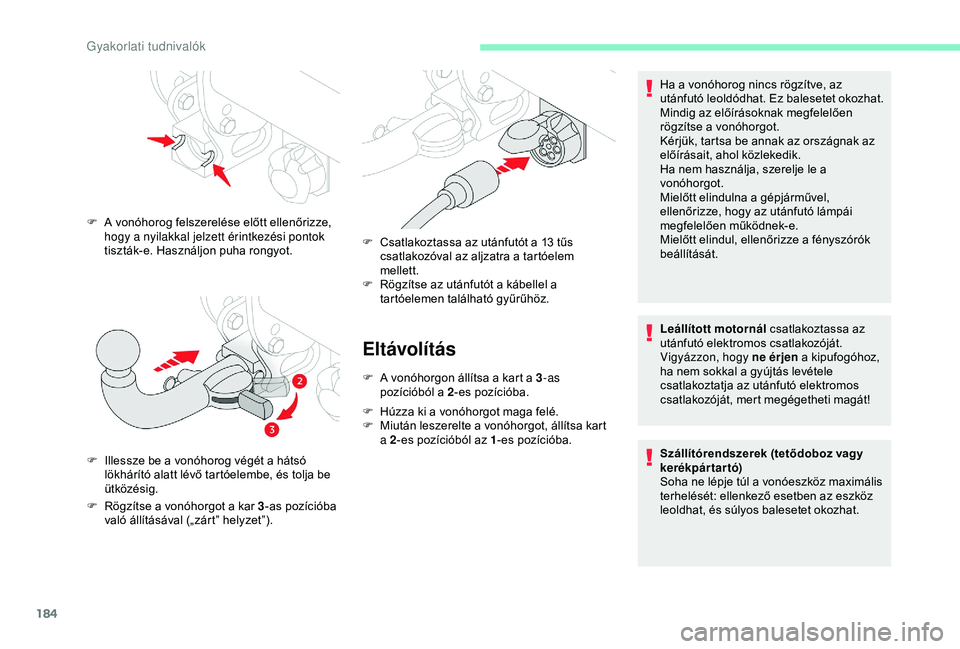

Eltávolítás
F A vonóhorgon állítsa a kart a 3-as
pozícióból a 2 -es pozícióba.
F

H
úzza ki a vonóhorgot maga felé.
F

M
iután leszerelte a vonóhorgot, állítsa kart
a 2 -es pozícióból az 1 -es pozícióba.
F

I

llessze be a vonóhorog végét a hátsó
lökhárító alatt lévő tartóelembe, és tolja be
ütközésig.
F

R

ögzítse a vonóhorgot a kar 3 -as pozícióba
való állításával („zárt” helyzet”). F

C
satlakoztassa az utánfutót a 13 tűs
csatlakozóval az aljzatra a tartóelem
mellett.
F
R
ögzítse az utánfutót a kábellel a
tartóelemen található gyűrűhöz.
Leállított motornál csatlakoztassa az
utánfutó elektromos csatlakozóját.
Vigyázzon, hogy ne érjen a kipufogóhoz,
ha nem sokkal a gyújtás levétele
csatlakoztatja az utánfutó elektromos
csatlakozóját, mert megégetheti magát! Ha a vonóhorog nincs rögzítve, az
utánfutó leoldódhat. Ez balesetet okozhat.
Mindig az előírásoknak megfelelően
rögzítse a vonóhorgot.
Kérjük, tartsa be annak az országnak az
előírásait, ahol közlekedik.
Ha nem használja, szerelje le a
vonóhorgot.
Mielőtt elindulna a gépjárművel,
ellenőrizze, hogy az utánfutó lámpái
megfelelően működnek-e.
Mielőtt elindul, ellenőrizze a fényszórók
beállítását.
Szállítórendszerek (tetődoboz vagy
kerékpártartó)
Soha ne lépje túl a vonóeszköz maximális
terhelését: ellenkező esetben az eszköz
leoldhat, és súlyos balesetet okozhat.
F

A v

onóhorog felszerelése előtt ellenőrizze,
hogy a nyilakkal jelzett érintkezési pontok
tiszták-e. Használjon puha rongyot.
Gyakorlati tudnivalók

185
Amikor nem vontat, szerelje le a szerszám
nélkül levehető vonófejet.

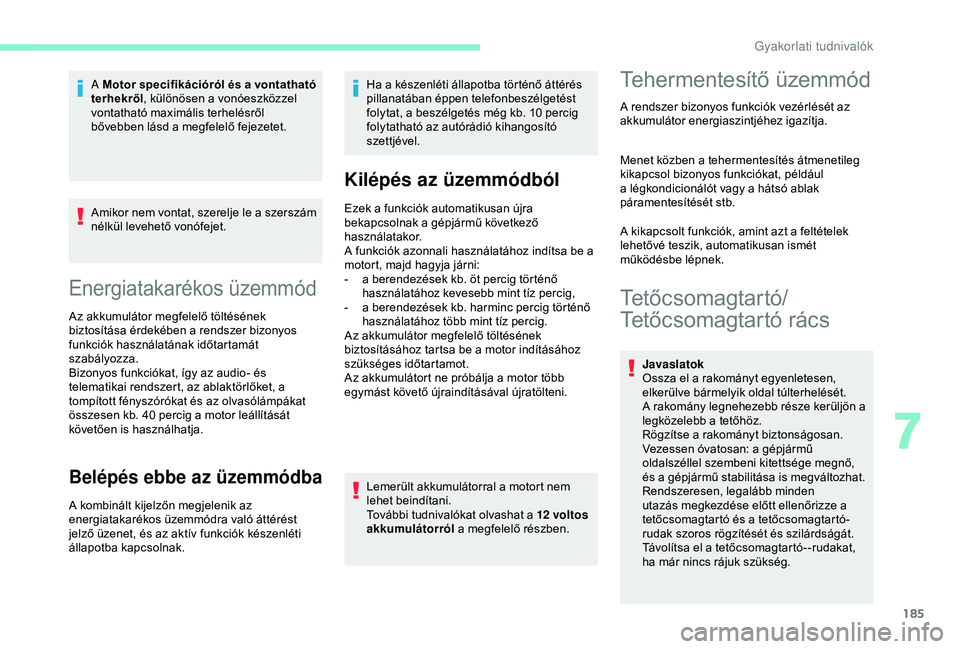

Energiatakarékos üzemmód
Az akkumulátor megfelelő töltésének
biztosítása érdekében a rendszer bizonyos
funkciók használatának időtartamát
szabályozza.
Bizonyos funkciókat, így az audio- és
telematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és az olvasólámpákat
összesen kb. 40 percig a motor leállítását
követően is használhatja.A Motor specifikációról és a vontatható
terhekről
, különösen a vonóeszközzel
vontatható maximális terhelésről
bővebben lásd a megfelelő fejezetet. Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést
folytat, a beszélgetés még kb. 10 percig
folytatható az autórádió kihangosító
szettjével.
Kilépés az üzemmódból
Ezek a funkciók automatikusan újra
bekapcsolnak a gépjármű következő
használatakor.
A funkciók azonnali használatához indítsa be a
motort, majd hagyja járni:
-

a b
erendezések kb. öt percig történő
használatához kevesebb mint tíz percig,
-

a b
erendezések kb. harminc percig történő
használatához több mint tíz percig.
Az akkumulátor megfelelő töltésének
biztosításához tartsa be a motor indításához
szükséges időtartamot.
Az akkumulátort ne próbálja a motor több
egymást követő újraindításával újratölteni.
Lemerült akkumulátorral a motort nem
lehet beindítani.
További tudnivalókat olvashat a 12 voltos
akkumulátorról a megfelelő részben.
Tehermentesítő üzemmód
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
Tetőcsomagtartó/
Tetőcsomagtartó rács
Javaslatok
Ossza el a rakományt egyenletesen,
elkerülve bármelyik oldal túlterhelését.
A rakomány legnehezebb része kerüljön a
legközelebb a tetőhöz.
Rögzítse a rakományt biztonságosan.
Vezessen óvatosan: a gépjármű
oldalszéllel szembeni kitettsége megnő,
és a gépjármű stabilitása is megváltozhat.
Rendszeresen, legalább minden
utazás megkezdése előtt ellenőrizze a
tetőcsomagtartó és a tetőcsomagtartó-
rudak szoros rögzítését és szilárdságát.
Távolítsa el a tetőcsomagtartó- -rudakat,
ha már nincs rájuk szükség.
Belépés ebbe az üzemmódba
A kombinált kijelzőn megjelenik az
energiatakarékos üzemmódra való áttérést
jelző üzenet, és az aktív funkciók készenléti
állapotba kapcsolnak.
7
Gyakorlati tudnival

186

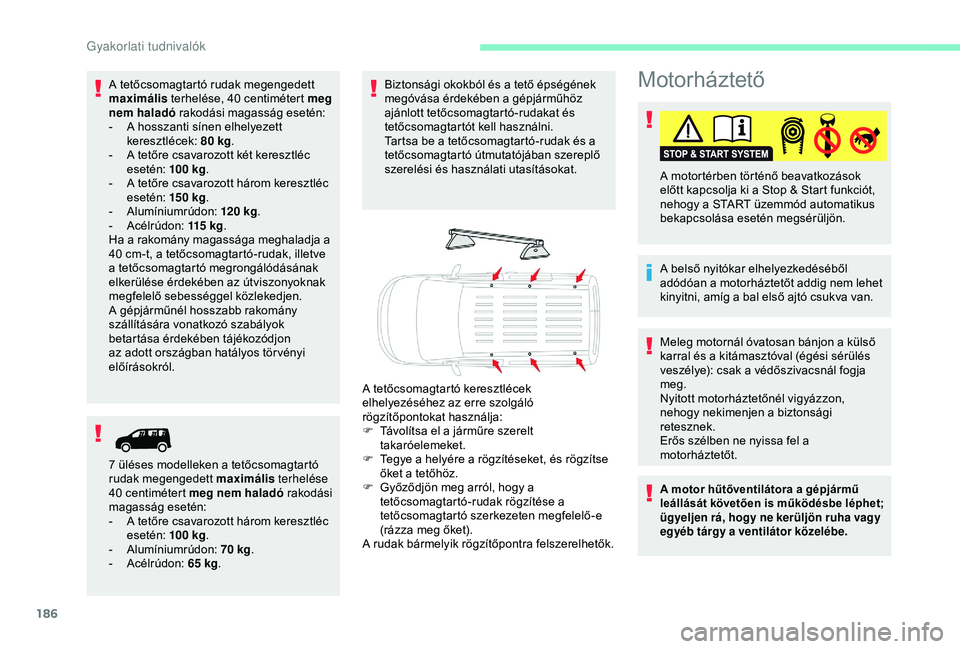

Motorháztető
A belső nyitókar elhelyezkedéséből
adódóan a motorháztetőt addig nem lehet
kinyitni, amíg a bal első ajtó csukva van. A motortérben történő beavatkozások
előtt kapcsolja ki a Stop & Start funkciót,
nehogy a START üzemmód automatikus
bekapcsolása esetén megsérüljön.
Meleg motornál óvatosan bánjon a külső
karral és a kitámasztóval (égési sérülés
veszélye): csak a védőszivacsnál fogja
meg.
Nyitott motorháztetőnél vigyázzon,
nehogy nekimenjen a biztonsági
retesznek.
Erős szélben ne nyissa fel a
motorháztetőt.
A motor hűtőventilátora a gépjármű
leállását követően is működésbe léphet;
ügyeljen rá, hogy ne kerüljön ruha vagy
egyéb tárgy a ventilátor közelébe.
A tetőcsomagtartó rudak megengedett
maximális terhelése, 40 centimétert meg
nem haladó rakodási magasság esetén:
-

A h
osszanti sínen elhelyezett
keresztlécek: 80
kg.
-

A t
etőre csavarozott két keresztléc
esetén: 100


kg.
-

A t
etőre csavarozott három keresztléc
esetén: 15 0


kg.
-
A

lumíniumrúdon: 120


kg.
-

A
célrúdon: 115

k g.
Ha a rakomány magassága meghaladja a
40
cm-t, a tetőcsomagtartó-rudak, illetve
a tetőcsomagtartó megrongálódásának
elkerülése érdekében az útviszonyoknak
megfelelő sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok
betartása érdekében tájékozódjon
az adott országban hatályos tör vényi
előírásokról.
7 üléses modelleken a tetőcsomagtartó
rudak megengedett maximális terhelése
40 centimétert meg nem haladó rakodási
magasság esetén:
-

A t
etőre csavarozott három keresztléc
esetén: 100


kg.
-
A

lumíniumrúdon: 70


kg.
-

A
célrúdon: 65 kg. Biztonsági okokból és a tető épségének
megóvása érdekében a gépjárműhöz
ajánlott tetőcsomagtartó-rudakat és
tetőcsomagtartót kell használni.
Tartsa be a tetőcsomagtartó-rudak és a
tetőcsomagtartó útmutatójában szereplő
szerelési és használati utasításokat.
A tetőcsomagtartó keresztlécek
elhelyezéséhez az erre szolgáló
rögzítőpontokat használja:
F

T
ávolítsa el a járműre szerelt
takaróelemeket.
F

T
egye a helyére a rögzítéseket, és rögzítse
őket a tetőhöz.
F

G
yőződjön meg arról, hogy a
tetőcsomagtartó-rudak rögzítése a
tetőcsomagtartó szerkezeten megfelelő-e
(rázza meg őket).
A rudak bármelyik rögzítőpontra felszerelhetők.
Gyakorlati tudnivalók

187

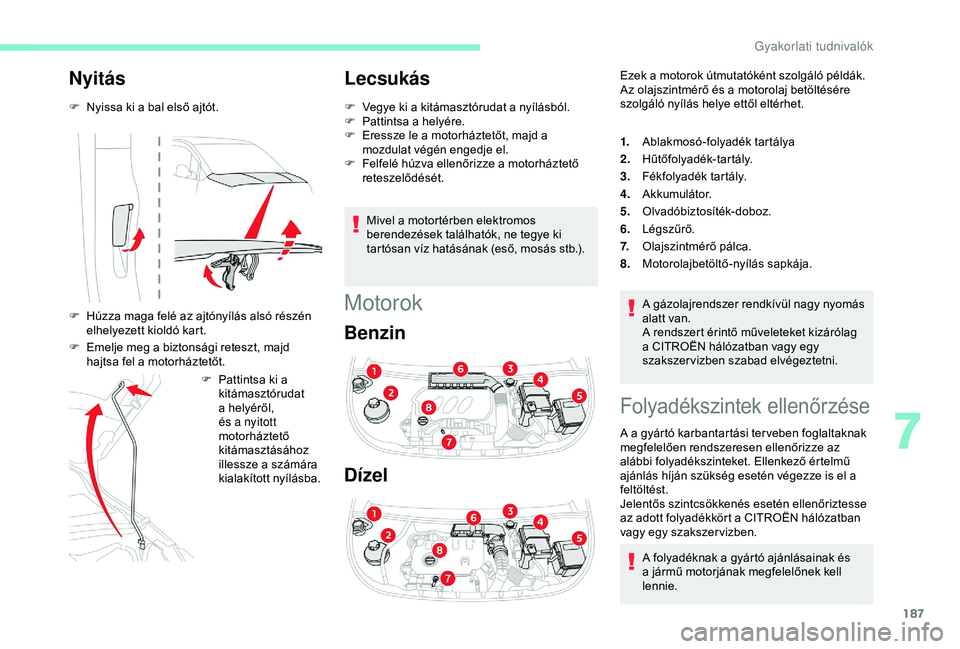

Nyitás
F Nyissa ki a bal első ajtót.
F
H
úzza maga felé az ajtónyílás alsó részén
elhelyezett kioldó kart.
F

E
melje meg a biztonsági reteszt, majd
hajtsa fel a motorháztetőt.
F

P
attintsa ki a
kitámasztórudat
a helyéről,
és a nyitott
motorháztető
kitámasztásához
illessze a számára
kialakított nyílásba.
Lecsukás
F Vegye ki a kitámasztórudat a nyílásból.
F P attintsa a helyére.
F

E
ressze le a motorháztetőt, majd a
mozdulat végén engedje el.
F

F
elfelé húzva ellenőrizze a motorháztető
reteszelődését.
Mivel a motortérben elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás stb.).
Motorok
Benzin
Dízel
Ezek a motorok útmutatóként szolgáló példák.
Az olajszintmérő és a motorolaj betöltésére
szolgáló nyílás helye ettől eltérhet.
1. Ablakmosó-folyadék tartálya
2. Hűtőfolyadék-tartály.
3. Fékfolyadék tartály.
4. Akkumulátor.
5. Olvadóbiztosíték-doboz.
6. Légszűrő.
7. Olajszintmérő pálca.
8. Motorolajbetöltő-nyílás sapkája.
Folyadékszintek ellenőrzése
A a gyártó karbantartási ter veben foglaltaknak
megfelelően rendszeresen ellenőrizze az
alábbi folyadékszinteket. Ellenkező értelmű
ajánlás híján szükség esetén végezze is el a
feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse
az adott folyadékkört a CITROËN hálózatban
vagy egy szakszer vizben.A gázolajrendszer rendkívül nagy nyomás
alatt van.
A rendszert érintő műveleteket kizárólag
a CITROËN hálózatban vagy egy
szakszervizben szabad elvégeztetni.
A folyadéknak a gyártó ajánlásainak és
a jármű motorjának megfelelőnek kell
lennie.
7
Gyakorlati tudnivalók

188
A motortérben történő beavatkozásoknál
legyen óvatos, mert a motor egyes részei
rendkívül forrók lehetnek (égési sérülés
veszélye áll fenn), és a hűtőventilátor
is bármikor bekapcsolhat (kikapcsolt
gyújtásnál is).

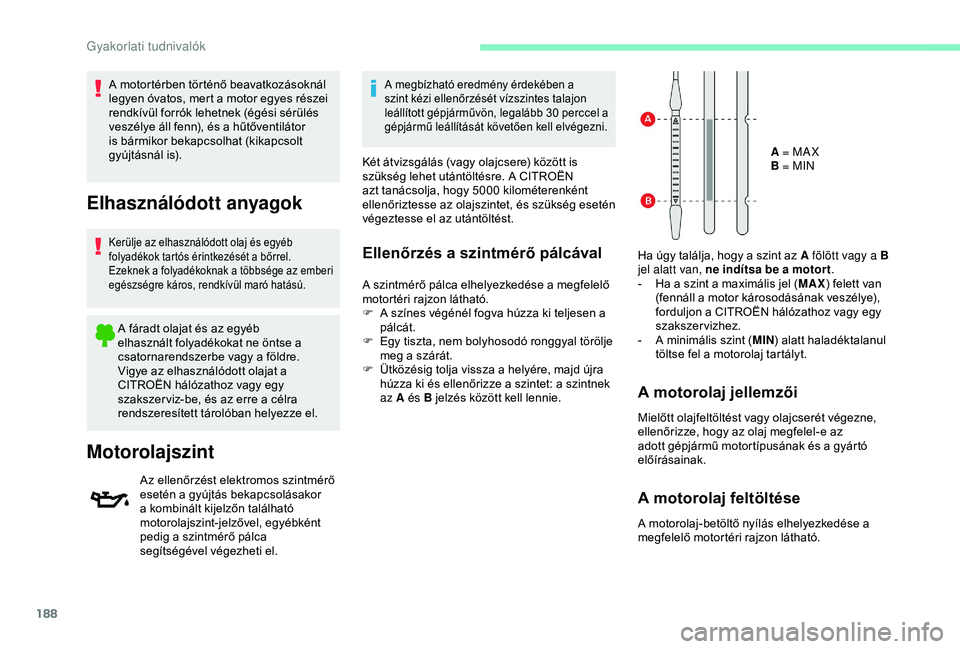

Elhasználódott anyagok
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az emberi
egészségre káros, rendkívül maró hatású.
A fáradt olajat és az egyéb
elhasznált folyadékokat ne öntse a
csatornarendszerbe vagy a földre.
Vigye az elhasználódott olajat a
CITROËN hálózathoz vagy egy
szakszer viz-be, és az erre a célra
rendszeresített tárolóban helyezze el.
Motorolajszint
Az ellenőrzést elektromos szintmérő
esetén a gyújtás bekapcsolásakor
a kombinált kijelzőn található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca
segítségével végezheti el.
A megbízható eredmény érdekében a
szint kézi ellenőrzését vízszintes talajon
leállított gépjárművön, legalább 30 perccel a
gépjármű leállítását követően kell elvégezni.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A CITROËN
azt tanácsolja, hogy 5000 kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést.
Ellenőrzés a szintmérő pálcával
A szintmérő pálca elhelyezkedése a megfelelő
motortéri rajzon látható.
F

A s
zínes végénél fogva húzza ki teljesen a
pálcát.
F

E
gy tiszta, nem bolyhosodó ronggyal törölje
meg a szárát.
F

Ü
tközésig tolja vissza a helyére, majd újra
húzza ki és ellenőrizze a szintet: a szintnek
az A és B jelzés között kell lennie. A = MA X
B = MIN
Ha úgy találja, hogy a szint az A fölött vagy a B
jel alatt van, ne indítsa be a motor t .
- H a a szint a maximális jel (
MAX) felett van
(fennáll a motor károsodásának veszélye),
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
-

A m
inimális szint (MIN) alatt haladéktalanul
töltse fel a motorolaj tartályt.
A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
A motorolaj feltöltése
A motorolaj-betöltő nyílás elhelyezkedése a
megfelelő motortéri rajzon látható.
Gyakorlati tudnivalók

189
Olajfeltöltést követően a gyújtás
ráadásakor a motorolajszint-jelző még 30
percig nem mutat megbízható eredményt.
F

A b
etöltőnyíláshoz való hozzáféréshez
csavarja le a kupakját.
F

K
is adagokban töltse be az olajat, vigyázva,
nehogy a motor alkatrészeire fröccsenjen
(tűzveszély).
F

A s
zintmérő pálcával történő szintellenőrzés
előtt várjon néhány percet.
F

S
zükség esetén folytassa a feltöltést.
F

A s
zintellenőrzést követően gondosan zárja
vissza a betöltőnyílás kupakját, és tegye
vissza a szintmérő pálcát a helyére.
Fékfolyadékszint
A folyadékszintnek a „MA X” jelzés
közelében kell lennie. Ha nincs így,
ellenőrizze a fékbetétek állapotát.
Hűtőfolyadék cseréje
A művelet elvégzésének gyakoriságával
kapcsolatos információkért lásd: a gyártó
karbantartási terve.
A folyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon.
Hűtőfolyadékszint
Rendszeresen ellenőrizze a
hűtőfolyadékszintet.
Két szer viz között is szükség lehet
utántöltésre. Sürgős beavatkozás esetén a
nyomáscsökkentés és az esetleges égési
sérülések elkerülése érdekében egy ronggyal
fogja meg, és két fordulattal csavarja le a
hűtősapkát.
Amikor a nyomás lecsökkent, vegye le a
hűtősapkát és töltse fel a folyadékszintet.
A motor hűtőventilátora a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe.
Ablakmosófolyadék-szint
Töltse fel a megfelelő szintig, amint
szükséges.
A folyadékról
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon.
Olajcsere
A motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében soha ne használjon motorolaj-
adalékanyagokat. Az ellenőrzést és az utántöltést csak hideg
motornál szabad elvégezni.
Elégtelen folyadékszint esetén jelentősen
károsodhat a motor.
A folyadékszintnek a „MA X” jelzés közelében
kell lennie, de azt nem haladhatja meg.
Ha a folyadékszint a „MIN” jelzés közelében
vagy alatta van, feltétlenül végezze el az
utántöltést.
Meleg motor esetén a folyadék hőmérsékletét a
motorventilátor szabályozza.
Mivel a hűtőkör nyomás alatt van, a motor
leállítását követően a művelet megkezdésével
várjon legalább egy órát.
Tartálytérfogat:
-

5
,3 liter a „fagyvédő lemezzel” felszerelt
modellváltozatok esetén.
-

E
gyéb modellváltozatoknál 2,2 liter.
A folyadékról
Az ablakmosó folyadéktartályt használatra
kész keverékkel kell feltölteni.
7
Gyakorlati tudnival

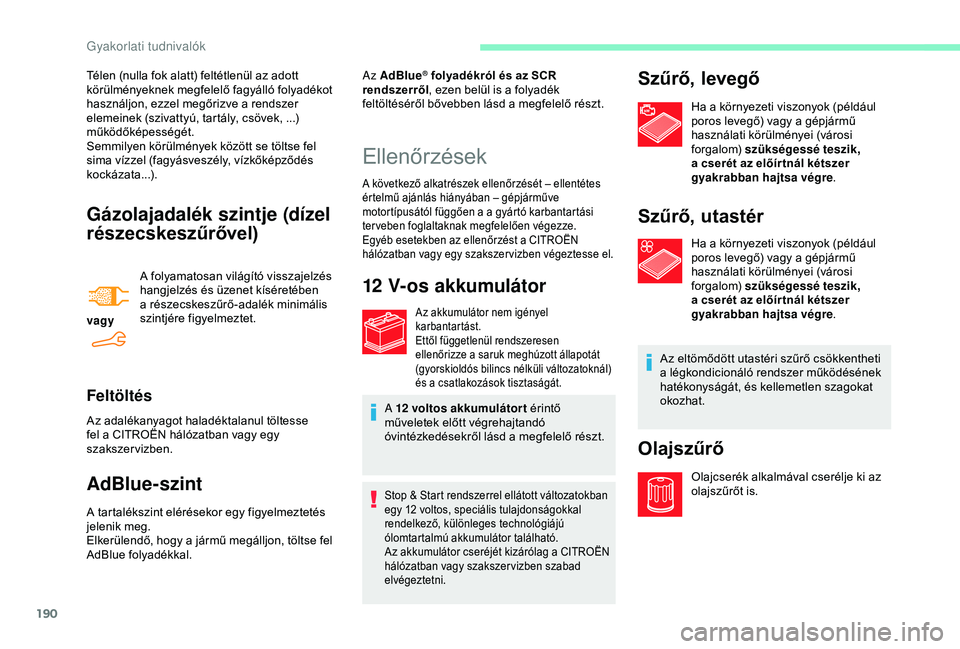

190
Gázolajadalék szintje (dízel
részecskeszűrővel)
vagyA folyamatosan világító visszajelzés
hangjelzés és üzenet kíséretében
a részecskeszűrő-adalék minimális
szintjére figyelmeztet.
Feltöltés
Az adalékanyagot haladéktalanul töltesse
fel a CITROËN hálózatban vagy egy
szakszervizben.
AdBlue-szint
A tartalékszint elérésekor egy figyelmeztetés
jelenik meg.
Elkerülendő, hogy a jármű megálljon, töltse fel
AdBlue folyadékkal.
Ellenőrzések
A következő alkatrészek ellenőrzését – ellentétes
értelmű ajánlás hiányában – gépjárműve
motortípusától függően a a gyártó karbantartási
ter veben foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN
hálózatban vagy egy szakszer vizben végeztesse el.
12 V-os akkumulátor
Az akkumulátor nem igényel
karbantartást.
Ettől függetlenül rendszeresen
ellenőrizze a saruk meghúzott állapotát
(gyorskioldós bilincs nélküli változatoknál)
és a csatlakozások tisztaságát.
A 12 voltos akkumulátort
érintő
műveletek előtt végrehajtandó
óvintézkedésekről lásd a megfelelő részt.
Stop & Start rendszerrel ellátott változatokban
egy 12 voltos, speciális tulajdonságokkal
rendelkező, különleges technológiájú
ólomtartalmú akkumulátor található.
Az akkumulátor cseréjét kizárólag a CITROËN
hálózatban vagy szakszer vizben szabad
elvégeztetni.
Szűrő, levegő
Ha a környezeti viszonyok (például
poros levegő) vagy a gépjármű
használati körülményei (városi
forgalom) szükségessé teszik,
a cserét az előír tnál kétszer
gyakrabban hajtsa végre .
Szűrő, utastér
Ha a környezeti viszonyok (például
poros levegő) vagy a gépjármű
használati körülményei (városi
forgalom) szükségessé teszik,
a cserét az előír tnál kétszer
gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.
Olajszűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
Télen (nulla fok alatt) feltétlenül az adott
körülményeknek megfelelő fagyálló folyadékot
használjon, ezzel megőrizve a rendszer
elemeinek (szivattyú, tartály, csövek, ...)
működőképességét.
Semmilyen körülmények között se töltse fel
sima vízzel (fagyásveszély, vízkőképződés
kockázata...).
Az AdBlue
® folyadékról és az SCR
rendszerről , ezen belül is a folyadék
feltöltéséről bővebben lásd a megfelelő részt.
Gyakorlati tudnivalók
