2019 Alfa Romeo Stelvio Betriebsanleitung (in German)

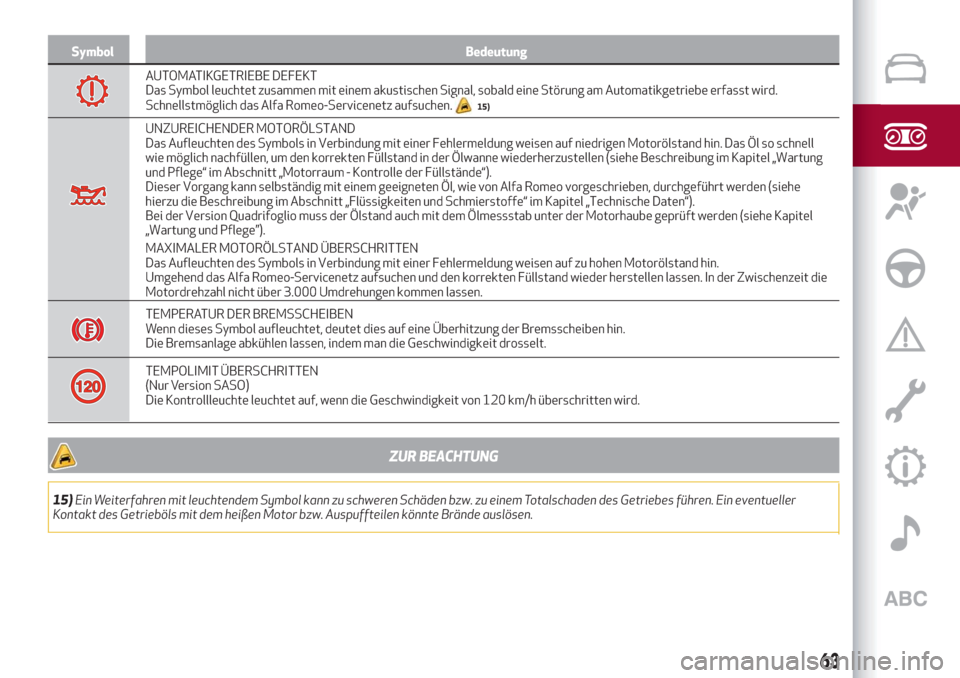

Symbol Bedeutung
AUTOMATIKGETRIEBE DEFEKT
Das Symbol leuchtet zusammen mit einem akustischen Signal, sobald eine Störung am Automatikgetriebe erfasst wird.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
15)


TEMPERATUR DER BREMSSCHEIBEN
Wenn dieses Symbol aufleuchtet, deutet dies auf eine Überhitzung der Bremsscheiben hin.
Die Bremsanlage abkühlen lassen, indem man die Geschwindigkeit drosselt.
TEMPOLIMIT ÜBERSCHRITTEN
(Nur Version SASO)
Die Kontrollleuchte leuchtet auf, wenn die Geschwindigkeit von 120 km/h überschritten wird.
ZUR BEACHTUNG
15)Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
63
UNZUREICHENDER
MOTORÖLSTAND
<0005007d008f0001000200910082008800810091007f008400900081008a000100800081008f0001035e00950089007e008b0088008f00010085008a000100160081008e007e0085008a00800091008a00830001008900850090000100810085008a008100
8e000100070081008400880081008e00890081008800800091><008a00830001009300810085008f0081008a0001007d009100820001008a008500810080008e008500830081008a0001000e008b0090008b008e00d10088008f0090007d008a0080000100840085008a016300010005007d008f0001005300880001008f00
8b0001008f007f0084008a0081008800880001>
<0093008500810001008900d1008300880085007f00840001008a007d007f0084008200e7008800880081008a0164000100910089000100800081008a00010087008b008e008e0081008700900081008a0001000700e700880088008f0090007d008a008000
010085008a000100800081008e0001005300880093007d008a><008a0081000100930085008100800081008e00840081008e00960091008f00900081008800880081008a000103a6008f0085008100840081000100030081008f007f0084008e00810085007e0091008a00830001008500890001000c007d008c0085009000
810088000101760017007d008e00900091008a00830001>
<0091008a00800001001100820088008100830081017300010085008900010002007e008f007f0084008a00850090009000010176000e008b0090008b008e008e007d00910089000101930001000c008b008a0090008e008b00880088008100010080008100
8e0001000700e700880088008f0090009a008a008000810173>
¡
c

<000500850081008f0081008e00010016008b008e0083007d008a008300010087007d008a008a0001008f00810088007e008f0090009a008a0080008500830001008900850090000100810085008a00810089000100830081008100850083008a0081009000
81008a0001005300880164000100930085008100010092008b><008a0001000200880082007d00010013008b00890081008b00010092008b008e00830081008f007f0084008e00850081007e0081008a0164000100800091008e007f008400830081008200e70084008e0090000100930081008e00800081008a000103a600
8f00850081008400810001>
<008400850081008e009600910001008000850081000100030081008f007f0084008e00810085007e0091008a008300010085008900010002007e008f007f0084008a008500900090000101760007008800e7008f008f008500830087008100850090008100
8a00010091008a00800001035e007f0084008900850081008e>
Bei
der
Version
Quadrifoglio
muss
der
Ölstand
auch
mit
dem
Ölmessstab
unter
der
Motorhaube
geprüft
werden
(siehe
Kapitel

„Wartung

und

Pflege”).
MAXIMALER
MOTORÖLSTAND
ÜBERSCHRITTEN
Das
Aufleuchten
des
Symbols
in
Verbindung
mit
einer
Fehlermeldung
weisen
auf
zu
hohen
Motorölstand
hin.
Umgehend
das
Alfa
Romeo-Servicenetz
aufsuchen
und
den

korrekten
Füllstand
wieder
herstellen
lassen.
In
der
Zwischenzeit
die

Motordrehzahl
nicht
über
3.000
Umdrehungen
kommen
lassen.

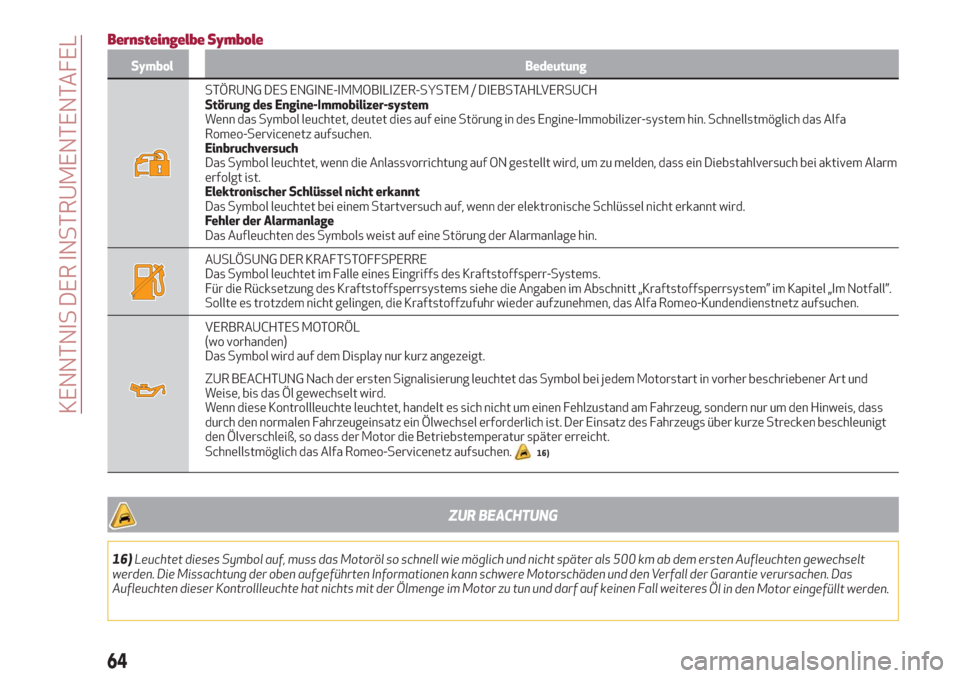

Bernsteingelbe Symbole
Symbol Bedeutung
STÖRUNG DES ENGINE-IMMOBILIZER-SYSTEM / DIEBSTAHLVERSUCH
Störung des Engine-Immobilizer-system
Wenn das Symbol leuchtet, deutet dies auf eine Störung in des Engine-Immobilizer-system hin. Schnellstmöglich das Alfa
Romeo-Servicenetz aufsuchen.
Einbruchversuch
Das Symbol leuchtet, wenn die Anlassvorrichtung auf ON gestellt wird, um zu melden, dass ein Diebstahlversuch bei aktivem Alarm
erfolgt ist.
Elektronischer Schlüssel nicht erkannt
Das Symbol leuchtet bei einem Startversuch auf, wenn der elektronische Schlüssel nicht erkannt wird.
Fehler der Alarmanlage
Das Aufleuchten des Symbols weist auf eine Störung der Alarmanlage hin.
AUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt „Kraftstoffsperrsystem” im Kapitel „Im Notfall”.
Sollte es trotzdem nicht gelingen, die Kraftstoffzufuhr wieder aufzunehmen, das Alfa Romeo-Kundendienstnetz aufsuchen.
VERBRAUCHTES MOTORÖL
(wo vorhanden)
Das Symbol wird auf dem Display nur kurz angezeigt.
ZUR BEACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher beschriebener Art und
Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug, sondern nur um den Hinweis, dass
durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist. Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt
den Ölverschleiß, so dass der Motor die Betriebstemperatur später erreicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
16)
ZUR BEACHTUNG
16)Leuchtet dieses Symbol auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten gewechselt
werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall der Garantie verursachen. Das
Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und darf auf keinen Fall weiteres
64
KENNTNIS DER INSTRUMENTENTAFEL
Öl in den Motor eingefüllt werden.

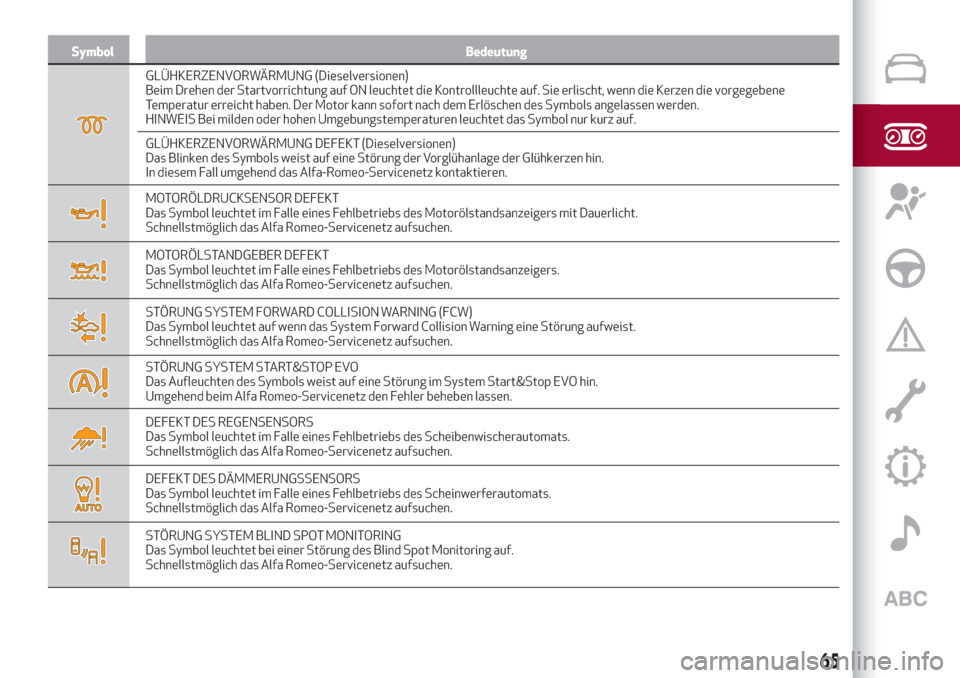

Symbol Bedeutung
GLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen der Startvorrichtung auf ON leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die vorgegebene
Temperatur erreicht haben. Der Motor kann sofort nach dem Erlöschen des Symbols angelassen werden.
HINWEIS Bei milden oder hohen Umgebungstemperaturen leuchtet das Symbol nur kurz auf.
GLÜHKERZENVORWÄRMUNG DEFEKT (Dieselversionen)
Das Blinken des Symbols weist auf eine Störung der Vorglühanlage der Glühkerzen hin.
In diesem Fall umgehend das Alfa-Romeo-Servicenetz kontaktieren.
MOTORÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers mit Dauerlicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
MOTORÖLSTANDGEBER DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM FORWARD COLLISION WARNING (FCW)
Das Symbol leuchtet auf wenn das System Forward Collision Warning eine Störung aufweist.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM START&STOP EVO
Das Aufleuchten des Symbols weist auf eine Störung im System Start&Stop EVO hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
DEFEKT DES REGENSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheibenwischerautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
DEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheinwerferautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM BLIND SPOT MONITORING
Das Symbol leuchtet bei einer Störung des Blind Spot Monitoring auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
65

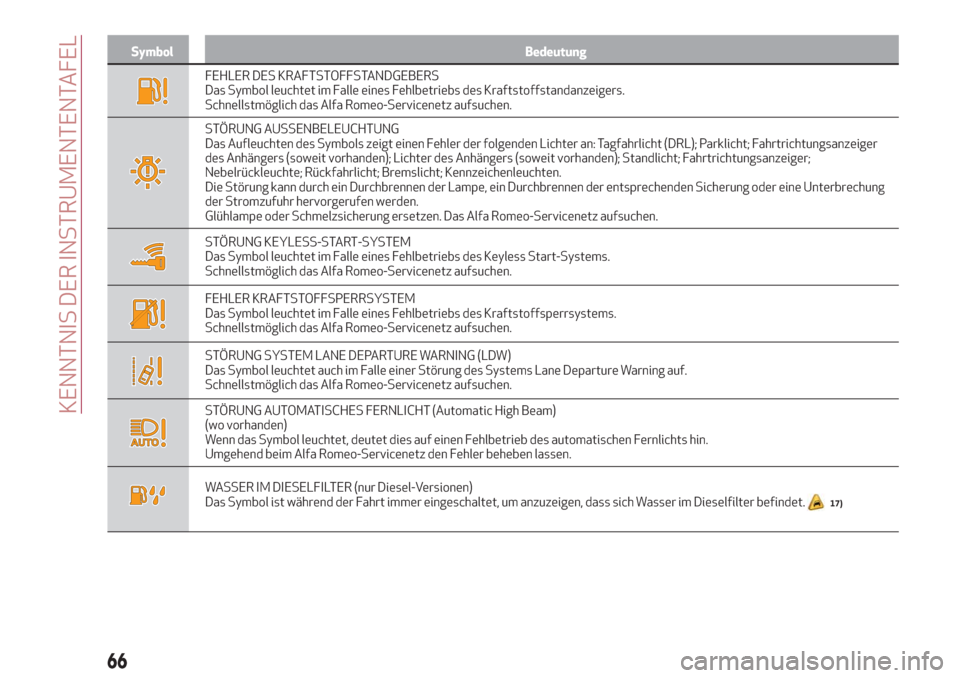

Symbol Bedeutung
FEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG AUSSENBELEUCHTUNG
Das Aufleuchten des Symbols zeigt einen Fehler der folgenden Lichter an: Tagfahrlicht (DRL); Parklicht; Fahrtrichtungsanzeiger
des Anhängers (soweit vorhanden); Lichter des Anhängers (soweit vorhanden); Standlicht; Fahrtrichtungsanzeiger;
Nebelrückleuchte; Rückfahrlicht; Bremslicht; Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden Sicherung oder eine Unterbrechung
der Stromzufuhr hervorgerufen werden.
Glühlampe oder Schmelzsicherung ersetzen. Das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG KEYLESS-START-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Keyless Start-Systems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
FEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperrsystems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM LANE DEPARTURE WARNING (LDW)
Das Symbol leuchtet auch im Falle einer Störung des Systems Lane Departure Warning auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG AUTOMATISCHES FERNLICHT (Automatic High Beam)
(wo vorhanden)
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser im Dieselfilter befindet.17)
66
KENNTNIS DER INSTRUMENTENTAFEL

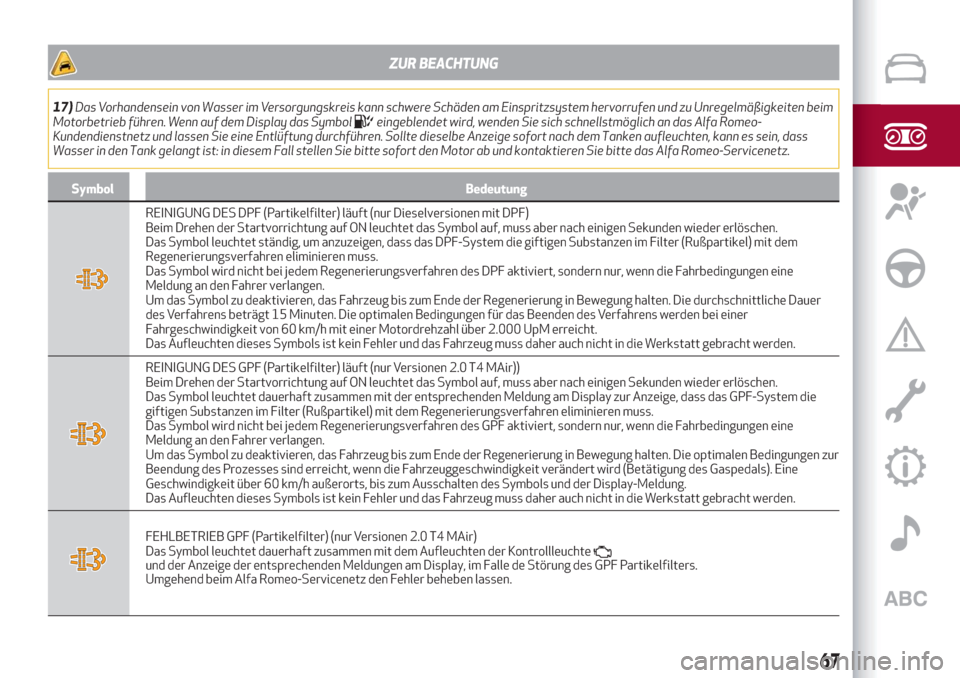

ZUR BEACHTUNG
17)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten beim
Motorbetrieb führen. Wenn auf dem Display das Symboleingeblendet wird, wenden Sie sich schnellstmöglich an das Alfa Romeo-
Kundendienstnetz und lassen Sie eine Entlüftung durchführen. Sollte dieselbe Anzeige sofort nach dem Tanken aufleuchten, kann es sein, dass
Wasser in den Tank gelangt ist: in diesem Fall stellen Sie bitte sofort den Motor ab und kontaktieren Sie bitte das Alfa Romeo-Servicenetz.
Symbol Bedeutung
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Symbol leuchtet ständig, um anzuzeigen, dass das DPF-System die giftigen Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die Fahrbedingungen eine
Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer
des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 UpM erreicht.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt gebracht werden.
REINIGUNG DES GPF (Partikelfilter) läuft (nur Versionen 2.0 T4 MAir))
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Symbol leuchtet dauerhaft zusammen mit der entsprechenden Meldung am Display zur Anzeige, dass das GPF-System die
giftigen Substanzen im Filter (Rußpartikel) mit dem Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des GPF aktiviert, sondern nur, wenn die Fahrbedingungen eine
Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die optimalen Bedingungen zur
Beendung des Prozesses sind erreicht, wenn die Fahrzeuggeschwindigkeit verändert wird (Betätigung des Gaspedals). Eine
Geschwindigkeit über 60 km/h außerorts, bis zum Ausschalten des Symbols und der Display-Meldung.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt gebracht werden.
FEHLBETRIEB GPF (Partikelfilter) (nur Versionen 2.0 T4 MAir)
Das Symbol leuchtet dauerhaft zusammen mit dem Aufleuchten der Kontrollleuchte
und der Anzeige der entsprechenden Meldungen am Display, im Falle de Störung des GPF Partikelfilters.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
67

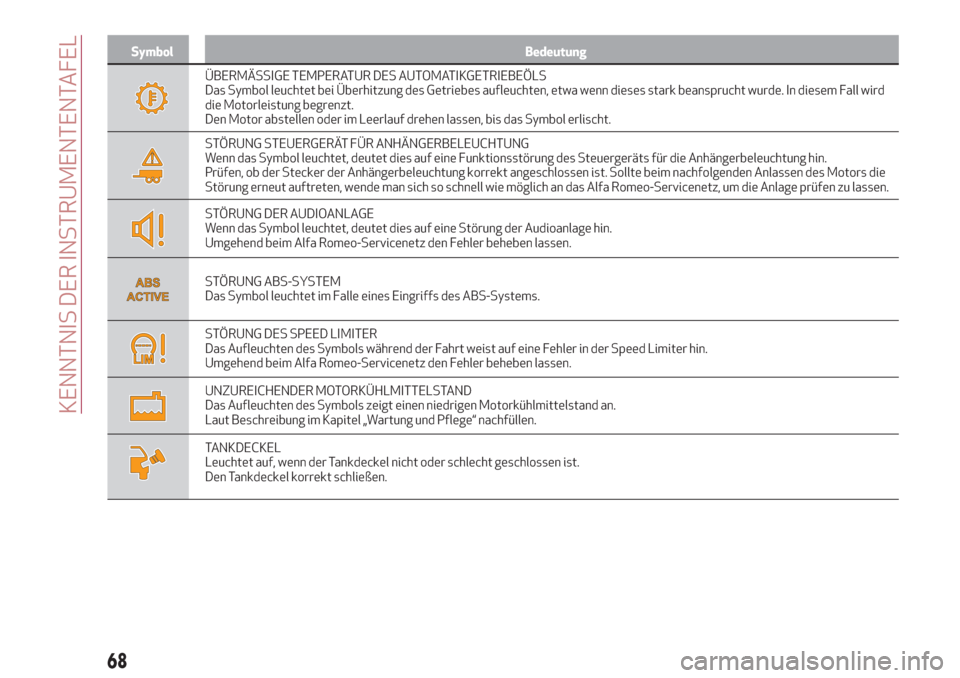

Symbol Bedeutung
ÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht wurde. In diesem Fall wird
die Motorleistung begrenzt.
Den Motor abstellen oder im Leerlauf drehen lassen, bis das Symbol erlischt.
STÖRUNG STEUERGERÄT FÜR ANHÄNGERBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf eine Funktionsstörung des Steuergeräts für die Anhängerbeleuchtung hin.
Prüfen, ob der Stecker der Anhängerbeleuchtung korrekt angeschlossen ist. Sollte beim nachfolgenden Anlassen des Motors die
Störung erneut auftreten, wende man sich so schnell wie möglich an das Alfa Romeo-Servicenetz, um die Anlage prüfen zu lassen.
STÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STÖRUNG ABS-SYSTEM
Das Symbol leuchtet im Falle eines Eingriffs des ABS-Systems.
STÖRUNG DES SPEED LIMITER
Das Aufleuchten des Symbols während der Fahrt weist auf eine Fehler in der Speed Limiter hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
UNZUREICHENDER MOTORKÜHLMITTELSTAND
Das Aufleuchten des Symbols zeigt einen niedrigen Motorkühlmittelstand an.
Laut Beschreibung im Kapitel „Wartung und Pflege“ nachfüllen.
TANKDECKEL
Leuchtet auf, wenn der Tankdeckel nicht oder schlecht geschlossen ist.
Den Tankdeckel korrekt schließen.
68
KENNTNIS DER INSTRUMENTENTAFEL

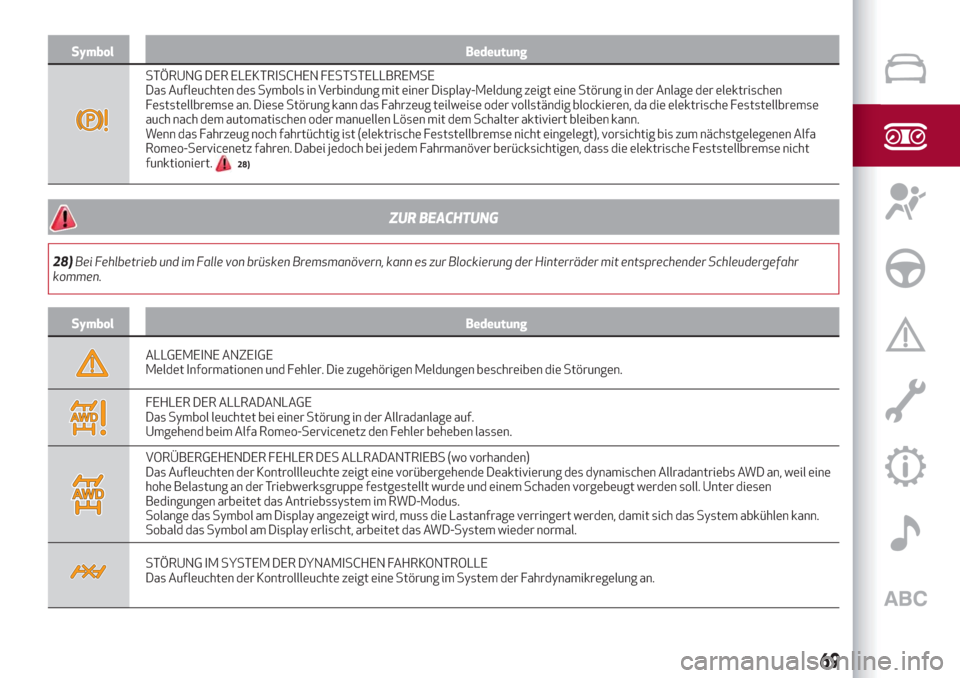

Symbol Bedeutung
STÖRUNG DER ELEKTRISCHEN FESTSTELLBREMSE
Das Aufleuchten des Symbols in Verbindung mit einer Display-Meldung zeigt eine Störung in der Anlage der elektrischen
Feststellbremse an. Diese Störung kann das Fahrzeug teilweise oder vollständig blockieren, da die elektrische Feststellbremse
auch nach dem automatischen oder manuellen Lösen mit dem Schalter aktiviert bleiben kann.
Wenn das Fahrzeug noch fahrtüchtig ist (elektrische Feststellbremse nicht eingelegt), vorsichtig bis zum nächstgelegenen Alfa
Romeo-Servicenetz fahren. Dabei jedoch bei jedem Fahrmanöver berücksichtigen, dass die elektrische Feststellbremse nicht
funktioniert.
28)
ZUR BEACHTUNG
28)Bei Fehlbetrieb und im Falle von brüsken Bremsmanövern, kann es zur Blockierung der Hinterräder mit entsprechender Schleudergefahr
kommen.
Symbol Bedeutung
ALLGEMEINE ANZEIGE
Meldet Informationen und Fehler. Die zugehörigen Meldungen beschreiben die Störungen.
FEHLER DER ALLRADANLAGE
Das Symbol leuchtet bei einer Störung in der Allradanlage auf.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
VORÜBERGEHENDER FEHLER DES ALLRADANTRIEBS (wo vorhanden)
Das Aufleuchten der Kontrollleuchte zeigt eine vorübergehende Deaktivierung des dynamischen Allradantriebs AWD an, weil eine
hohe Belastung an der Triebwerksgruppe festgestellt wurde und einem Schaden vorgebeugt werden soll. Unter diesen
Bedingungen arbeitet das Antriebssystem im RWD-Modus.
Solange das Symbol am Display angezeigt wird, muss die Lastanfrage verringert werden, damit sich das System abkühlen kann.
Sobald das Symbol am Display erlischt, arbeitet das AWD-System wieder normal.
STÖRUNG IM SYSTEM DER DYNAMISCHEN FAHRKONTROLLE
Das Aufleuchten der Kontrollleuchte zeigt eine Störung im System der Fahrdynamikregelung an.
69

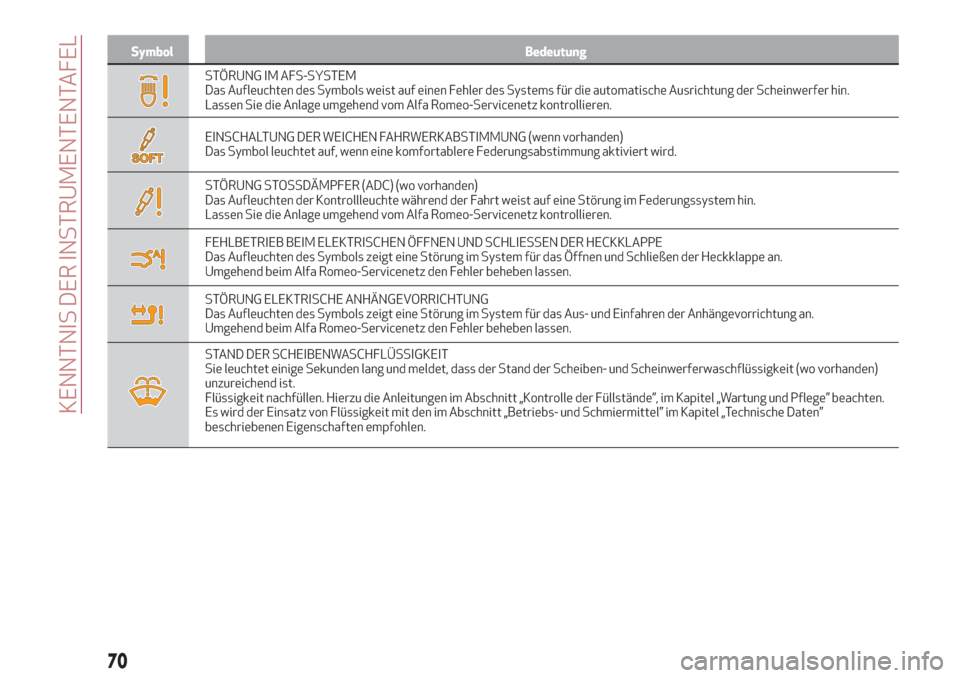

Symbol Bedeutung
STÖRUNG IM AFS-SYSTEM
Das Aufleuchten des Symbols weist auf einen Fehler des Systems für die automatische Ausrichtung der Scheinwerfer hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
EINSCHALTUNG DER WEICHEN FAHRWERKABSTIMMUNG (wenn vorhanden)
Das Symbol leuchtet auf, wenn eine komfortablere Federungsabstimmung aktiviert wird.
STÖRUNG STOSSDÄMPFER (ADC) (wo vorhanden)
Das Aufleuchten der Kontrollleuchte während der Fahrt weist auf eine Störung im Federungssystem hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
FEHLBETRIEB BEIM ELEKTRISCHEN ÖFFNEN UND SCHLIESSEN DER HECKKLAPPE
Das Aufleuchten des Symbols zeigt eine Störung im System für das Öffnen und Schließen der Heckklappe an.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STÖRUNG ELEKTRISCHE ANHÄNGEVORRICHTUNG
Das Aufleuchten des Symbols zeigt eine Störung im System für das Aus- und Einfahren der Anhängevorrichtung an.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STAND DER SCHEIBENWASCHFLÜSSIGKEIT
Sie leuchtet einige Sekunden lang und meldet, dass der Stand der Scheiben- und Scheinwerferwaschflüssigkeit (wo vorhanden)
unzureichend ist.
Flüssigkeit nachfüllen. Hierzu die Anleitungen im Abschnitt „Kontrolle der Füllstände”, im Kapitel „Wartung und Pflege” beachten.
Es wird der Einsatz von Flüssigkeit mit den im Abschnitt „Betriebs- und Schmiermittel” im Kapitel „Technische Daten”
beschriebenen Eigenschaften empfohlen.
70
KENNTNIS DER INSTRUMENTENTAFEL
