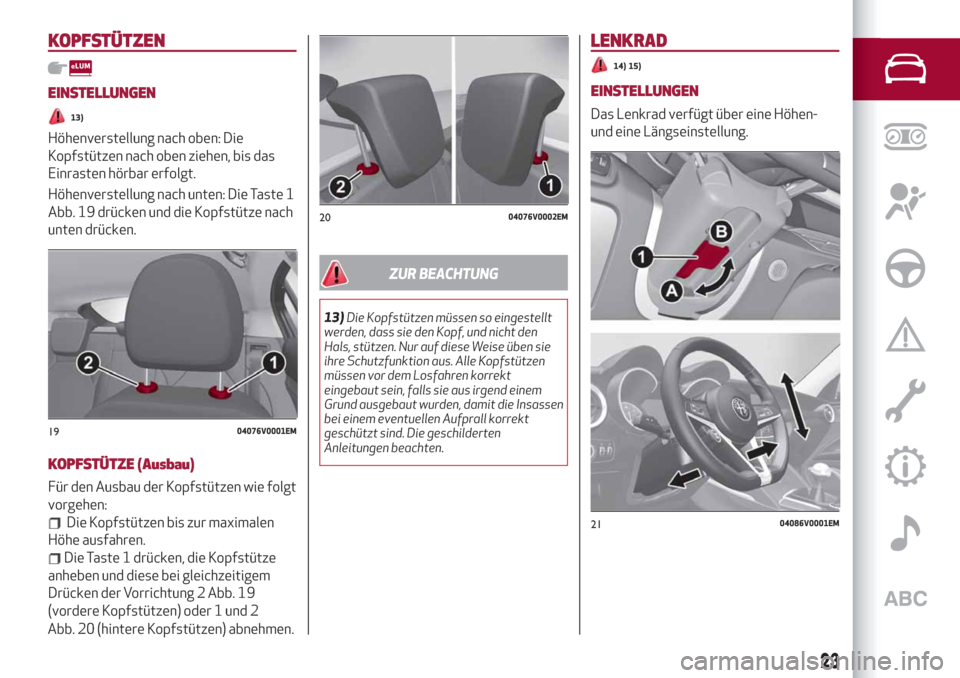

KOPFSTÜTZEN
EINSTELLUNGEN
13)
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die Taste 1
Abb. 19 drücken und die Kopfstütze nach
unten drücken.
KOPFSTÜTZE (Ausbau)
Für den Ausbau der Kopfstützen wie folgt
vorgehen:
Die Kopfstützen bis zur maximalen
Höhe ausfahren.
Die Taste 1 drücken, die Kopfstütze
anheben und diese bei gleichzeitigem
Drücken der Vorrichtung 2 Abb. 19
(vordere Kopfstützen) oder 1 und 2
Abb. 20 (hintere Kopfstützen) abnehmen.
ZUR BEACHTUNG
13)Die Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur auf diese Weise üben sie
ihre Schutzfunktion aus. Alle Kopfstützen
müssen vor dem Losfahren korrekt
eingebaut sein, falls sie aus irgend einem
Grund ausgebaut wurden, damit die Insassen
bei einem eventuellen Aufprall korrekt
geschützt sind. Die geschilderten
Anleitungen beachten.
LENKRAD
14) 15)
EINSTELLUNGEN
Das Lenkrad verfügt über eine Höhen-
und eine Längseinstellung.
1904076V0001EM
2004076V0002EM
2104086V0001EM
23

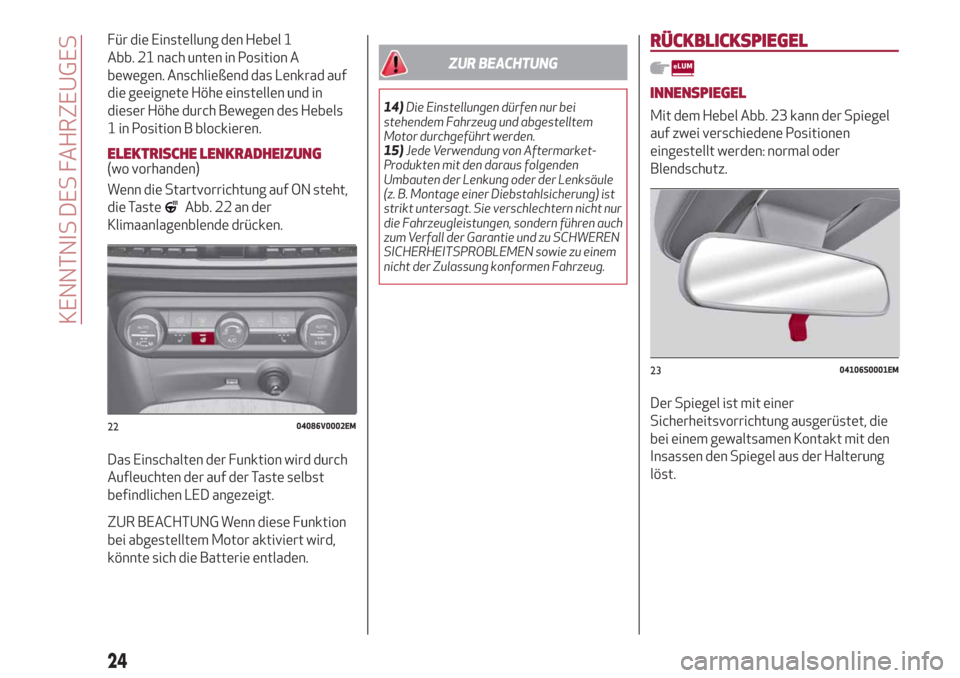

Für die Einstellung den Hebel 1
Abb. 21 nach unten in Position A
bewegen. Anschließend das Lenkrad auf
die geeignete Höhe einstellen und in
dieser Höhe durch Bewegen des Hebels
1 in Position B blockieren.
ELEKTRISCHE LENKRADHEIZUNG(wo vorhanden)
Wenn die Startvorrichtung auf ON steht,
die Taste
Abb. 22 an der
Klimaanlagenblende drücken.
Das Einschalten der Funktion wird durch
Aufleuchten der auf der Taste selbst
befindlichen LED angezeigt.
ZUR BEACHTUNG Wenn diese Funktion
bei abgestelltem Motor aktiviert wird,
könnte sich die Batterie entladen.
ZUR BEACHTUNG
14)Die Einstellungen dürfen nur bei
stehendem Fahrzeug und abgestelltem
Motor durchgeführt werden.
15)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der Lenksäule
(z. B. Montage einer Diebstahlsicherung) ist
strikt untersagt. Sie verschlechtern nicht nur
die Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu SCHWEREN
SICHERHEITSPROBLEMEN sowie zu einem
nicht der Zulassung konformen Fahrzeug.
RÜCKBLICKSPIEGEL
INNENSPIEGEL
Mit dem Hebel Abb. 23 kann der Spiegel
auf zwei verschiedene Positionen
eingestellt werden: normal oder
Blendschutz.
Der Spiegel ist mit einer
Sicherheitsvorrichtung ausgerüstet, die
bei einem gewaltsamen Kontakt mit den
Insassen den Spiegel aus der Halterung
löst.
2204086V0002EM
2304106S0001EM
24
KENNTNIS DES FAHRZEUGES

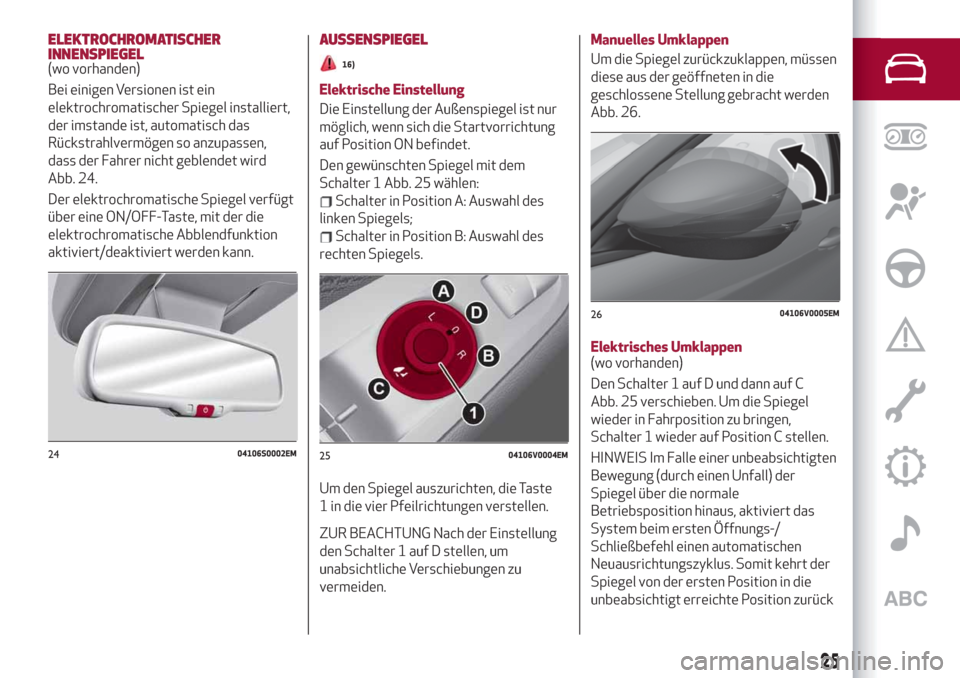

ELEKTROCHROMATISCHER
INNENSPIEGEL
(wo vorhanden)
Bei einigen Versionen ist ein
elektrochromatischer Spiegel installiert,
der imstande ist, automatisch das
Rückstrahlvermögen so anzupassen,
dass der Fahrer nicht geblendet wird
Abb. 24.
Der elektrochromatische Spiegel verfügt
über eine ON/OFF-Taste, mit der die
elektrochromatische Abblendfunktion
aktiviert/deaktiviert werden kann.
AUSSENSPIEGEL
16)
Elektrische Einstellung
Die Einstellung der Außenspiegel ist nur
möglich, wenn sich die Startvorrichtung
auf Position ON befindet.
Den gewünschten Spiegel mit dem
Schalter 1 Abb. 25 wählen:
Schalter in Position A: Auswahl des
linken Spiegels;
Schalter in Position B: Auswahl des
rechten Spiegels.
Um den Spiegel auszurichten, die Taste
1 in die vier Pfeilrichtungen verstellen.
ZUR BEACHTUNG Nach der Einstellung
den Schalter 1 auf D stellen, um
unabsichtliche Verschiebungen zu
vermeiden.
Manuelles Umklappen
Um die Spiegel zurückzuklappen, müssen
diese aus der geöffneten in die
geschlossene Stellung gebracht werden
Abb. 26.
Elektrisches Umklappen
(wo vorhanden)
Den Schalter 1 auf D und dann auf C
Abb. 25 verschieben. Um die Spiegel
wieder in Fahrposition zu bringen,
Schalter 1 wieder auf Position C stellen.
HINWEIS Im Falle einer unbeabsichtigten
Bewegung (durch einen Unfall) der
Spiegel über die normale
Betriebsposition hinaus, aktiviert das
System beim ersten Öffnungs-/
Schließbefehl einen automatischen
Neuausrichtungszyklus. Somit kehrt der
Spiegel von der ersten Position in die
unbeabsichtigt erreichte Position zurück
2404106S0002EM2504106V0004EM
2604106V0005EM
25

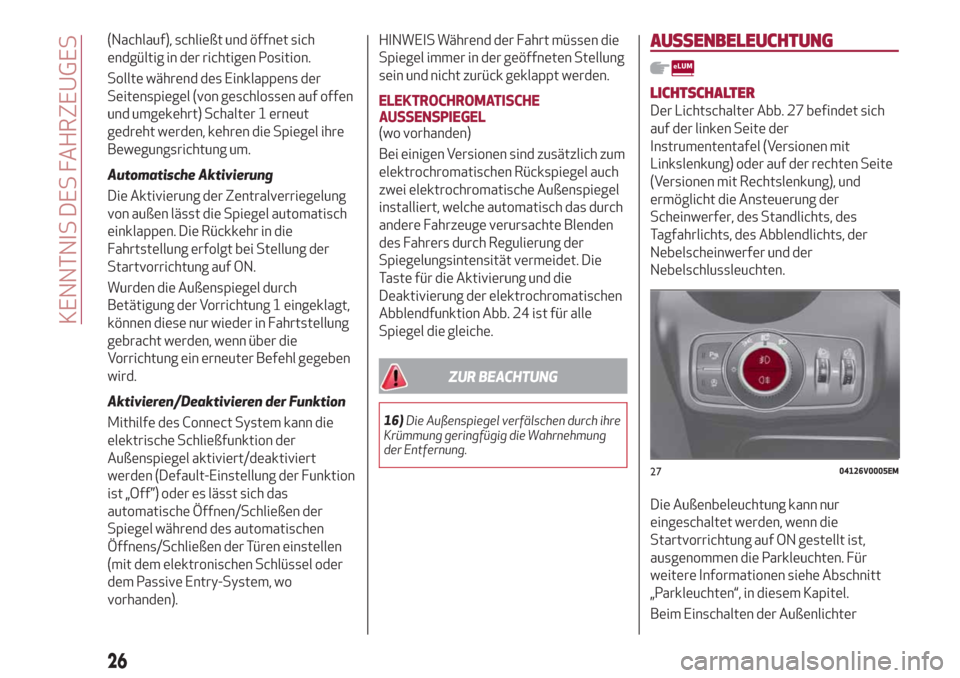

(Nachlauf), schließt und öffnet sich
endgültig in der richtigen Position.
Sollte während des Einklappens der
Seitenspiegel (von geschlossen auf offen
und umgekehrt) Schalter 1 erneut
gedreht werden, kehren die Spiegel ihre
Bewegungsrichtung um.
Automatische Aktivierung
Die Aktivierung der Zentralverriegelung
von außen lässt die Spiegel automatisch
einklappen. Die Rückkehr in die
Fahrtstellung erfolgt bei Stellung der
Startvorrichtung auf ON.
Wurden die Außenspiegel durch
Betätigung der Vorrichtung 1 eingeklagt,
können diese nur wieder in Fahrtstellung
gebracht werden, wenn über die
Vorrichtung ein erneuter Befehl gegeben
wird.
Aktivieren/Deaktivieren der Funktion
Mithilfe des Connect System kann die
elektrische Schließfunktion der
Außenspiegel aktiviert/deaktiviert
werden (Default-Einstellung der Funktion
ist „Off”) oder es lässt sich das
automatische Öffnen/Schließen der
Spiegel während des automatischen
Öffnens/Schließen der Türen einstellen
(mit dem elektronischen Schlüssel oder
dem Passive Entry-System, wo
vorhanden).HINWEIS Während der Fahrt müssen die
Spiegel immer in der geöffneten Stellung
sein und nicht zurück geklappt werden.
ELEKTROCHROMATISCHE
AUSSENSPIEGEL
(wo vorhanden)
Bei einigen Versionen sind zusätzlich zum
elektrochromatischen Rückspiegel auch
zwei elektrochromatische Außenspiegel
installiert, welche automatisch das durch
andere Fahrzeuge verursachte Blenden
des Fahrers durch Regulierung der
Spiegelungsintensität vermeidet. Die
Taste für die Aktivierung und die
Deaktivierung der elektrochromatischen
Abblendfunktion Abb. 24 ist für alle
Spiegel die gleiche.
ZUR BEACHTUNG
16)Die Außenspiegel verfälschen durch ihre
Krümmung geringfügig die Wahrnehmung
der Entfernung.
AUSSENBELEUCHTUNG
LICHTSCHALTER
Der Lichtschalter Abb. 27 befindet sich
auf der linken Seite der
Instrumententafel (Versionen mit
Linkslenkung) oder auf der rechten Seite
(Versionen mit Rechtslenkung), und
ermöglicht die Ansteuerung der
Scheinwerfer, des Standlichts, des
Tagfahrlichts, des Abblendlichts, der
Nebelscheinwerfer und der
Nebelschlussleuchten.
Die Außenbeleuchtung kann nur
eingeschaltet werden, wenn die
Startvorrichtung auf ON gestellt ist,
ausgenommen die Parkleuchten. Für
weitere Informationen siehe Abschnitt
„Parkleuchten“, in diesem Kapitel.
Beim Einschalten der Außenlichter
2704126V0005EM
26
KENNTNIS DES FAHRZEUGES

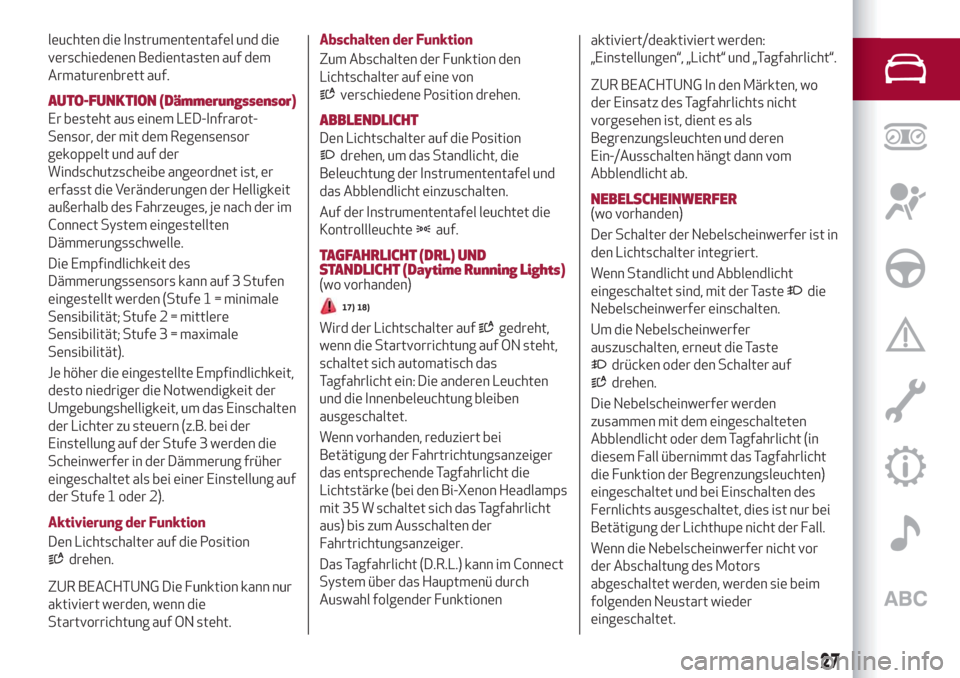

leuchten die Instrumententafel und die
verschiedenen Bedientasten auf dem
Armaturenbrett auf.
AUTO-FUNKTION (Dämmerungssensor)
Er besteht aus einem LED-Infrarot-
Sensor, der mit dem Regensensor
gekoppelt und auf der
Windschutzscheibe angeordnet ist, er
erfasst die Veränderungen der Helligkeit
außerhalb des Fahrzeuges, je nach der im
Connect System eingestellten
Dämmerungsschwelle.
Die Empfindlichkeit des
Dämmerungssensors kann auf 3 Stufen
eingestellt werden (Stufe 1 = minimale
Sensibilität; Stufe 2 = mittlere
Sensibilität; Stufe 3 = maximale
Sensibilität).
Je höher die eingestellte Empfindlichkeit,
desto niedriger die Notwendigkeit der
Umgebungshelligkeit, um das Einschalten
der Lichter zu steuern (z.B. bei der
Einstellung auf der Stufe 3 werden die
Scheinwerfer in der Dämmerung früher
eingeschaltet als bei einer Einstellung auf
der Stufe 1 oder 2).
Aktivierung der Funktion
Den Lichtschalter auf die Position
drehen.
ZUR BEACHTUNG Die Funktion kann nur
aktiviert werden, wenn die
Startvorrichtung auf ON steht.
Abschalten der Funktion
Zum Abschalten der Funktion den
Lichtschalter auf eine von
verschiedene Position drehen.
ABBLENDLICHT
Den Lichtschalter auf die Position
drehen, um das Standlicht, die
Beleuchtung der Instrumententafel und
das Abblendlicht einzuschalten.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
TAGFAHRLICHT (DRL) UND
STANDLICHT (Daytime Running Lights)
(wo vorhanden)
17) 18)
Wird der Lichtschalter aufgedreht,
wenn die Startvorrichtung auf ON steht,
schaltet sich automatisch das
Tagfahrlicht ein: Die anderen Leuchten
und die Innenbeleuchtung bleiben
ausgeschaltet.
Wenn vorhanden, reduziert bei
Betätigung der Fahrtrichtungsanzeiger
das entsprechende Tagfahrlicht die
Lichtstärke (bei den Bi-Xenon Headlamps
mit 35 W schaltet sich das Tagfahrlicht
aus) bis zum Ausschalten der
Fahrtrichtungsanzeiger.
Das Tagfahrlicht (D.R.L.) kann im Connect
System über das Hauptmenü durch
Auswahl folgender Funktionenaktiviert/deaktiviert werden:
„Einstellungen“, „Licht“ und „Tagfahrlicht“.
ZUR BEACHTUNG In den Märkten, wo
der Einsatz des Tagfahrlichts nicht
vorgesehen ist, dient es als
Begrenzungsleuchten und deren
Ein-/Ausschalten hängt dann vom
Abblendlicht ab.
NEBELSCHEINWERFER
(wo vorhanden)
Der Schalter der Nebelscheinwerfer ist in
den Lichtschalter integriert.
Wenn Standlicht und Abblendlicht
eingeschaltet sind, mit der Taste
die
Nebelscheinwerfer einschalten.
Um die Nebelscheinwerfer
auszuschalten, erneut die Taste
drücken oder den Schalter auf
drehen.
Die Nebelscheinwerfer werden
zusammen mit dem eingeschalteten
Abblendlicht oder dem Tagfahrlicht (in
diesem Fall übernimmt das Tagfahrlicht
die Funktion der Begrenzungsleuchten)
eingeschaltet und bei Einschalten des
Fernlichts ausgeschaltet, dies ist nur bei
Betätigung der Lichthupe nicht der Fall.
Wenn die Nebelscheinwerfer nicht vor
der Abschaltung des Motors
abgeschaltet werden, werden sie beim
folgenden Neustart wieder
eingeschaltet.
27

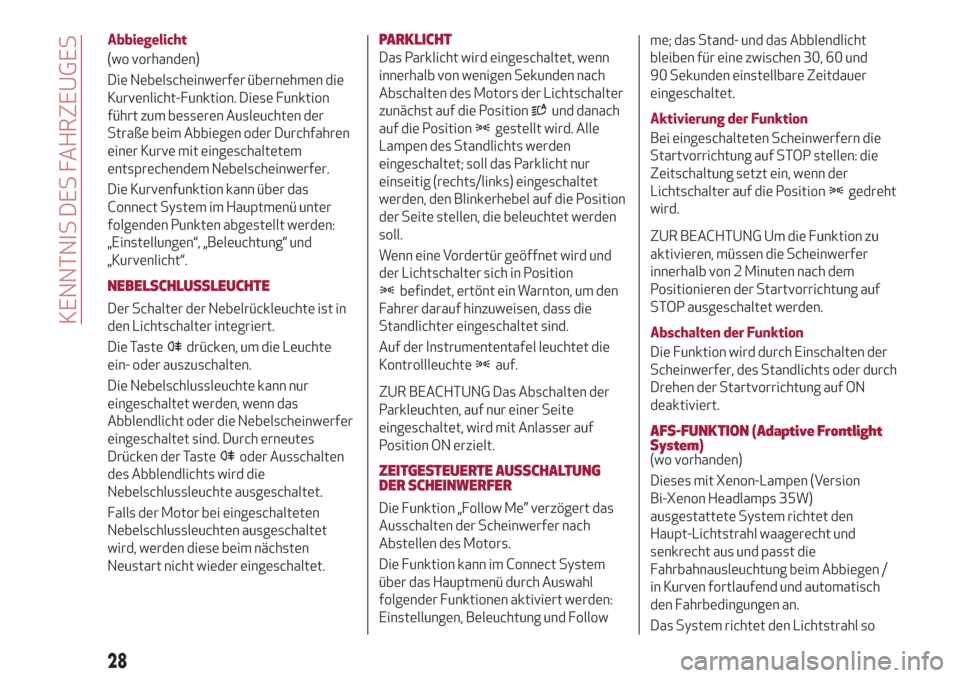

Abbiegelicht
(wo vorhanden)
Die Nebelscheinwerfer übernehmen die
Kurvenlicht-Funktion. Diese Funktion
führt zum besseren Ausleuchten der
Straße beim Abbiegen oder Durchfahren
einer Kurve mit eingeschaltetem
entsprechendem Nebelscheinwerfer.
Die Kurvenfunktion kann über das
Connect System im Hauptmenü unter
folgenden Punkten abgestellt werden:
„Einstellungen“, „Beleuchtung“ und
„Kurvenlicht“.
NEBELSCHLUSSLEUCHTE
Der Schalter der Nebelrückleuchte ist in
den Lichtschalter integriert.
Die Taste
drücken, um die Leuchte
ein- oder auszuschalten.
Die Nebelschlussleuchte kann nur
eingeschaltet werden, wenn das
Abblendlicht oder die Nebelscheinwerfer
eingeschaltet sind. Durch erneutes
Drücken der Taste
oder Ausschalten
des Abblendlichts wird die
Nebelschlussleuchte ausgeschaltet.
Falls der Motor bei eingeschalteten
Nebelschlussleuchten ausgeschaltet
wird, werden diese beim nächsten
Neustart nicht wieder eingeschaltet.
PARKLICHT
Das Parklicht wird eingeschaltet, wenn
innerhalb von wenigen Sekunden nach
Abschalten des Motors der Lichtschalter
zunächst auf die Position
und danach
auf die Position
gestellt wird. Alle
Lampen des Standlichts werden
eingeschaltet; soll das Parklicht nur
einseitig (rechts/links) eingeschaltet
werden, den Blinkerhebel auf die Position
der Seite stellen, die beleuchtet werden
soll.
Wenn eine Vordertür geöffnet wird und
der Lichtschalter sich in Position
befindet, ertönt ein Warnton, um den
Fahrer darauf hinzuweisen, dass die
Standlichter eingeschaltet sind.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
ZUR BEACHTUNG Das Abschalten der
Parkleuchten, auf nur einer Seite
eingeschaltet, wird mit Anlasser auf
Position ON erzielt.
ZEITGESTEUERTE AUSSCHALTUNG
DER SCHEINWERFER
Die Funktion „Follow Me” verzögert das
Ausschalten der Scheinwerfer nach
Abstellen des Motors.
Die Funktion kann im Connect System
über das Hauptmenü durch Auswahl
folgender Funktionen aktiviert werden:
Einstellungen, Beleuchtung und Followme; das Stand- und das Abblendlicht
bleiben für eine zwischen 30, 60 und
90 Sekunden einstellbare Zeitdauer
eingeschaltet.
Aktivierung der Funktion
Bei eingeschalteten Scheinwerfern die
Startvorrichtung auf STOP stellen: die
Zeitschaltung setzt ein, wenn der
Lichtschalter auf die Position
gedreht
wird.
ZUR BEACHTUNG Um die Funktion zu
aktivieren, müssen die Scheinwerfer
innerhalb von 2 Minuten nach dem
Positionieren der Startvorrichtung auf
STOP ausgeschaltet werden.
Abschalten der Funktion
Die Funktion wird durch Einschalten der
Scheinwerfer, des Standlichts oder durch
Drehen der Startvorrichtung auf ON
deaktiviert.
AFS-FUNKTION (Adaptive Frontlight
System)
(wo vorhanden)
Dieses mit Xenon-Lampen (Version
Bi-Xenon Headlamps 35W)
ausgestattete System richtet den
Haupt-Lichtstrahl waagerecht und
senkrecht aus und passt die
Fahrbahnausleuchtung beim Abbiegen /
in Kurven fortlaufend und automatisch
den Fahrbedingungen an.
Das System richtet den Lichtstrahl so
28
KENNTNIS DES FAHRZEUGES

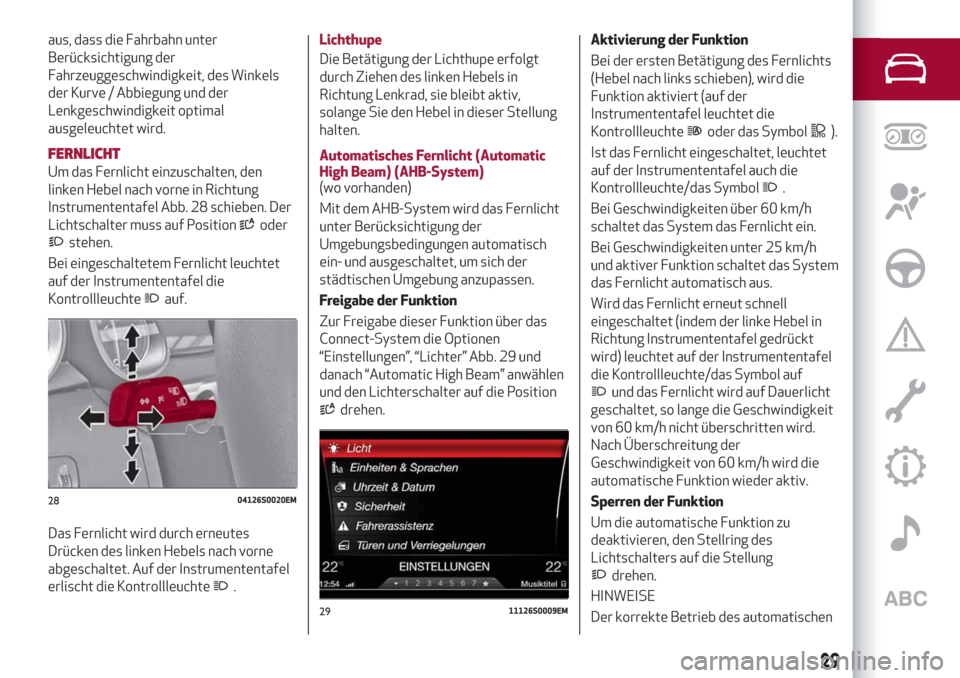

aus, dass die Fahrbahn unter
Berücksichtigung der
Fahrzeuggeschwindigkeit, des Winkels
der Kurve / Abbiegung und der
Lenkgeschwindigkeit optimal
ausgeleuchtet wird.
FERNLICHT
Um das Fernlicht einzuschalten, den
linken Hebel nach vorne in Richtung
Instrumententafel Abb. 28 schieben. Der
Lichtschalter muss auf Position
oder
stehen.
Bei eingeschaltetem Fernlicht leuchtet
auf der Instrumententafel die
Kontrollleuchte
auf.
Das Fernlicht wird durch erneutes
Drücken des linken Hebels nach vorne
abgeschaltet. Auf der Instrumententafel
erlischt die Kontrollleuchte
.Lichthupe
Die Betätigung der Lichthupe erfolgt
durch Ziehen des linken Hebels in
Richtung Lenkrad, sie bleibt aktiv,
solange Sie den Hebel in dieser Stellung
halten.
Automatisches Fernlicht (Automatic
High Beam) (AHB-System)
(wo vorhanden)
Mit dem AHB-System wird das Fernlicht
unter Berücksichtigung der
Umgebungsbedingungen automatisch
ein- und ausgeschaltet, um sich der
städtischen Umgebung anzupassen.
Freigabe der Funktion
Zur Freigabe dieser Funktion über das
Connect-System die Optionen
“Einstellungen”, “Lichter” Abb. 29 und
danach “Automatic High Beam” anwählen
und den Lichterschalter auf die Position
drehen.Aktivierung der Funktion
Bei der ersten Betätigung des Fernlichts
(Hebel nach links schieben), wird die
Funktion aktiviert (auf der
Instrumententafel leuchtet die
Kontrollleuchte
oder das Symbol).
Ist das Fernlicht eingeschaltet, leuchtet
auf der Instrumententafel auch die
Kontrollleuchte/das Symbol
.
Bei Geschwindigkeiten über 60 km/h
schaltet das System das Fernlicht ein.
Bei Geschwindigkeiten unter 25 km/h
und aktiver Funktion schaltet das System
das Fernlicht automatisch aus.
Wird das Fernlicht erneut schnell
eingeschaltet (indem der linke Hebel in
Richtung Instrumententafel gedrückt
wird) leuchtet auf der Instrumententafel
die Kontrollleuchte/das Symbol auf
und das Fernlicht wird auf Dauerlicht
geschaltet, so lange die Geschwindigkeit
von 60 km/h nicht überschritten wird.
Nach Überschreitung der
Geschwindigkeit von 60 km/h wird die
automatische Funktion wieder aktiv.
Sperren der Funktion
Um die automatische Funktion zu
deaktivieren, den Stellring des
Lichtschalters auf die Stellung
drehen.
HINWEISE
Der korrekte Betrieb des automatischen
2804126S0020EM
2911126S0009EM
29

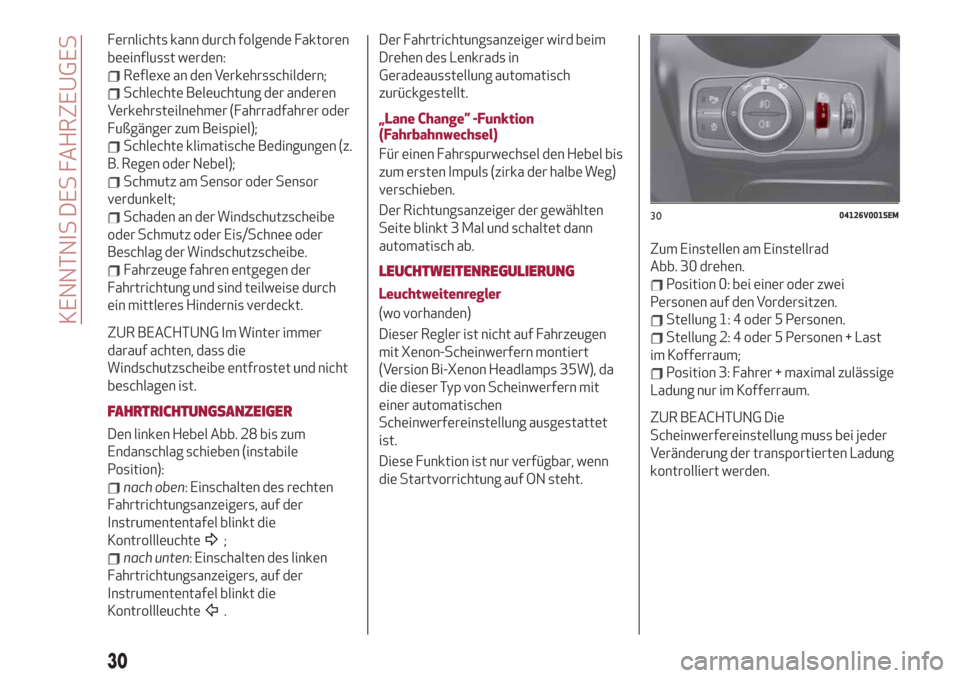

Fernlichts kann durch folgende Faktoren
beeinflusst werden:
Reflexe an den Verkehrsschildern;
Schlechte Beleuchtung der anderen
Verkehrsteilnehmer (Fahrradfahrer oder
Fußgänger zum Beispiel);
Schlechte klimatische Bedingungen (z.
B. Regen oder Nebel);
Schmutz am Sensor oder Sensor
verdunkelt;
Schaden an der Windschutzscheibe
oder Schmutz oder Eis/Schnee oder
Beschlag der Windschutzscheibe.
Fahrzeuge fahren entgegen der
Fahrtrichtung und sind teilweise durch
ein mittleres Hindernis verdeckt.
ZUR BEACHTUNG Im Winter immer
darauf achten, dass die
Windschutzscheibe entfrostet und nicht
beschlagen ist.
FAHRTRICHTUNGSANZEIGER
Den linken Hebel Abb. 28 bis zum
Endanschlag schieben (instabile
Position):
nach oben: Einschalten des rechten
Fahrtrichtungsanzeigers, auf der
Instrumententafel blinkt die
Kontrollleuchte
;
nach unten: Einschalten des linken
Fahrtrichtungsanzeigers, auf der
Instrumententafel blinkt die
Kontrollleuchte
.Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in
Geradeausstellung automatisch
zurückgestellt.
„Lane Change” -Funktion
(Fahrbahnwechsel)
Für einen Fahrspurwechsel den Hebel bis
zum ersten Impuls (zirka der halbe Weg)
verschieben.
Der Richtungsanzeiger der gewählten
Seite blinkt 3 Mal und schaltet dann
automatisch ab.
LEUCHTWEITENREGULIERUNG
Leuchtweitenregler
(wo vorhanden)
Dieser Regler ist nicht auf Fahrzeugen
mit Xenon-Scheinwerfern montiert
(Version Bi-Xenon Headlamps 35W), da
die dieser Typ von Scheinwerfern mit
einer automatischen
Scheinwerfereinstellung ausgestattet
ist.
Diese Funktion ist nur verfügbar, wenn
die Startvorrichtung auf ON steht.Zum Einstellen am Einstellrad
Abb. 30 drehen.Position 0: bei einer oder zwei
Personen auf den Vordersitzen.
Stellung 1: 4 oder 5 Personen.
Stellung 2: 4 oder 5 Personen + Last
im Kofferraum;
Position 3: Fahrer + maximal zulässige
Ladung nur im Kofferraum.
ZUR BEACHTUNG Die
Scheinwerfereinstellung muss bei jeder
Veränderung der transportierten Ladung
kontrolliert werden.
3004126V0015EM
30
KENNTNIS DES FAHRZEUGES
