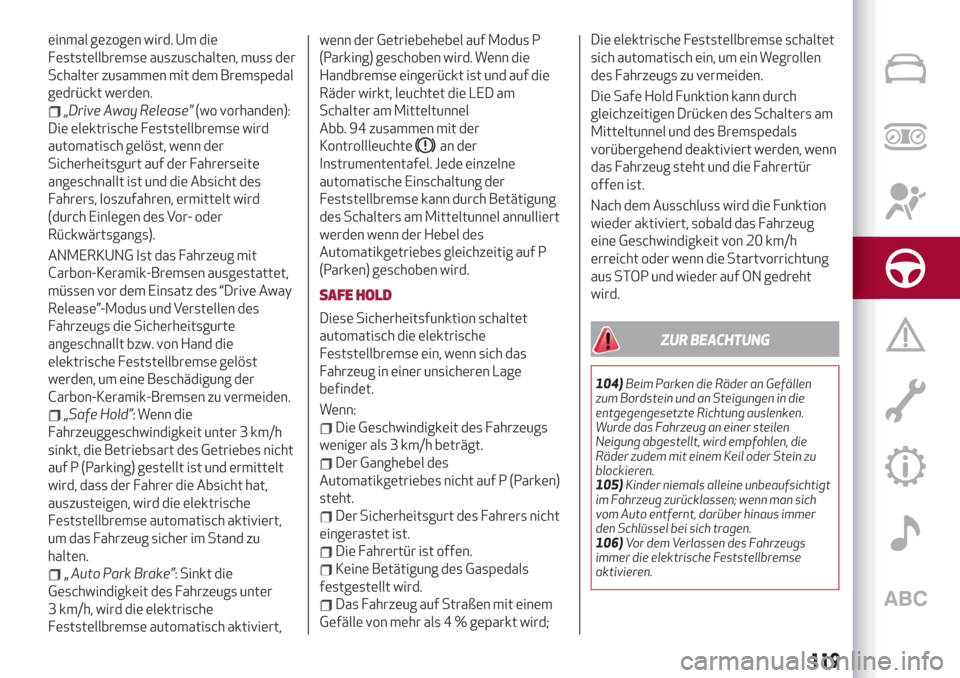

einmal gezogen wird. Um die
Feststellbremse auszuschalten, muss der
Schalter zusammen mit dem Bremspedal
gedrückt werden.
„Drive Away Release”(wo vorhanden):
Die elektrische Feststellbremse wird
automatisch gelöst, wenn der
Sicherheitsgurt auf der Fahrerseite
angeschnallt ist und die Absicht des
Fahrers, loszufahren, ermittelt wird
(durch Einlegen des Vor- oder
Rückwärtsgangs).
ANMERKUNG Ist das Fahrzeug mit
Carbon-Keramik-Bremsen ausgestattet,
müssen vor dem Einsatz des “Drive Away
Release”-Modus und Verstellen des
Fahrzeugs die Sicherheitsgurte
angeschnallt bzw. von Hand die
elektrische Feststellbremse gelöst
werden, um eine Beschädigung der
Carbon-Keramik-Bremsen zu vermeiden.
„Safe Hold”: Wenn die
Fahrzeuggeschwindigkeit unter 3 km/h
sinkt, die Betriebsart des Getriebes nicht
auf P (Parking) gestellt ist und ermittelt
wird, dass der Fahrer die Absicht hat,
auszusteigen, wird die elektrische
Feststellbremse automatisch aktiviert,
um das Fahrzeug sicher im Stand zu
halten.
„Auto Park Brake”: Sinkt die
Geschwindigkeit des Fahrzeugs unter
3 km/h, wird die elektrische
Feststellbremse automatisch aktiviert,wenn der Getriebehebel auf Modus P
(Parking) geschoben wird. Wenn die
Handbremse eingerückt ist und auf die
Räder wirkt, leuchtet die LED am
Schalter am Mitteltunnel
Abb. 94 zusammen mit der
Kontrollleuchte
an der
Instrumententafel. Jede einzelne
automatische Einschaltung der
Feststellbremse kann durch Betätigung
des Schalters am Mitteltunnel annulliert
werden wenn der Hebel des
Automatikgetriebes gleichzeitig auf P
(Parken) geschoben wird.
SAFE HOLD
Diese Sicherheitsfunktion schaltet
automatisch die elektrische
Feststellbremse ein, wenn sich das
Fahrzeug in einer unsicheren Lage
befindet.
Wenn:
Die Geschwindigkeit des Fahrzeugs
weniger als 3 km/h beträgt.
Der Ganghebel des
Automatikgetriebes nicht auf P (Parken)
steht.
Der Sicherheitsgurt des Fahrers nicht
eingerastet ist.
Die Fahrertür ist offen.
Keine Betätigung des Gaspedals
festgestellt wird.
Das Fahrzeug auf Straßen mit einem
Gefälle von mehr als 4%geparkt wird;Die elektrische Feststellbremse schaltet
sich automatisch ein, um ein Wegrollen
des Fahrzeugs zu vermeiden.
Die Safe Hold Funktion kann durch
gleichzeitigen Drücken des Schalters am
Mitteltunnel und des Bremspedals
vorübergehend deaktiviert werden, wenn
das Fahrzeug steht und die Fahrertür
offen ist.
Nach dem Ausschluss wird die Funktion
wieder aktiviert, sobald das Fahrzeug
eine Geschwindigkeit von 20 km/h
erreicht oder wenn die Startvorrichtung
aus STOP und wieder auf ON gedreht
wird.
ZUR BEACHTUNG
104)Beim Parken die Räder an Gefällen
zum Bordstein und an Steigungen in die
entgegengesetzte Richtung auslenken.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein zu
blockieren.
105)Kinder niemals alleine unbeaufsichtigt
im Fahrzeug zurücklassen; wenn man sich
vom Auto entfernt, darüber hinaus immer
den Schlüssel bei sich tragen.
106)Vor dem Verlassen des Fahrzeugs
immer die elektrische Feststellbremse
aktivieren.
119

AUTOMATIKGETRIEBE
Das Fahrzeug ist mit einem
8-Gang-Automatikgetriebe ausgestattet.
Für das Getriebe stehen zwei
Betriebsmodi zur Verfügung:
„Automatisch” oder “Sequenziell”.
GANGWÄHLHEBEL
107) 108) 109)
34) 35)
Das Getriebe wird mit dem Schalthebel 1
Abb. 95 gesteuert, der folgende
Stellungen einnehmen kann:
P= Parken
R= Rückwärtsgang
N= Leerlauf
D= Drive (automatischer
Vorwärtsgang)
AutoStick: "+" Hochschalten im
sequentiellen Schaltmodus; -
Herunterschalten im sequentiellen
Fahrmodus.Das Schema der Betriebsmodi ist auf
dem Knauf des Schalthebels aufgeführt.
Auf dem Hebel entspricht der Buchstabe
dem angewählten Modus und leuchtet.
Der Buchstabe ist auch auf der
Instrumententafel angegeben.
Um einen der Betriebsmodi zu wählen,
den Hebel nach vorn oder nach hinten
bewegen und gleichzeitig das
Bremspedal treten.
Zum Einlegen des R-Modus
(Rückwärtsgang) das Bremspedal treten
und zugleich den Schalter 3
Abb. 96 drücken.
Um direkt von der Betriebsart P (Parken)
direkt in Fahrbereich D (Drive) zu
wechseln, muss neben dem Bremspedal
auch die Taste 3 verschoben werden.
Um direkt vom Fahrbereich R
(Rückwärtsgang) direkt in Fahrbereich D(Drive) zu wechseln, muss neben dem
Bremspedal die Taste 3 verschoben
werden.
Zur Aktivierung des P-Modus (Parken)
die Taste P (Parken) 2 Abb. 95 drücken.
Bei aktivem Fahrbereich P (Parken) kann
nicht direkt in den Modus N (Leerlauf)
gewechselt werden.
Die Betriebsart P (Parken) wird
automatisch aktiviert, wenn sich
gleichzeitig folgende Bedingungen
ergeben:
Aktiver Fahrbereich D (Drive) oder R
(Rückwärtsgang);
Die Geschwindigkeit des Fahrzeugs
beträgt der nahe 0;
Das Bremspedal wird losgelassen;
Der Sicherheitsgurt des Fahrers ist
nicht eingerastet;
Die Fahrertür offen steht.
Wird das Getriebe im „sequentiellen”
9507076V0002EM
9607076V0005EM
120
ANLASSEN UND FAHRT

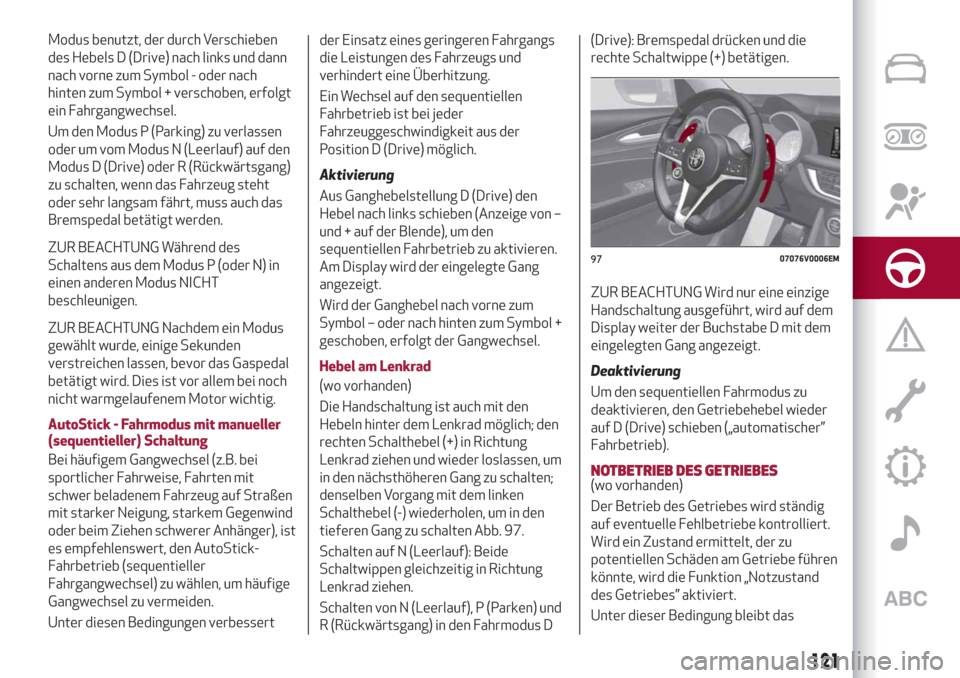

Modus benutzt, der durch Verschieben
des Hebels D (Drive) nach links und dann
nach vorne zum Symbol - oder nach
hinten zum Symbol + verschoben, erfolgt
ein Fahrgangwechsel.
Um den Modus P (Parking) zu verlassen
oder um vom Modus N (Leerlauf) auf den
Modus D (Drive) oder R (Rückwärtsgang)
zu schalten, wenn das Fahrzeug steht
oder sehr langsam fährt, muss auch das
Bremspedal betätigt werden.
ZUR BEACHTUNG Während des
Schaltens aus dem Modus P (oder N) in
einen anderen Modus NICHT
beschleunigen.
ZUR BEACHTUNG Nachdem ein Modus
gewählt wurde, einige Sekunden
verstreichen lassen, bevor das Gaspedal
betätigt wird. Dies ist vor allem bei noch
nicht warmgelaufenem Motor wichtig.
AutoStick - Fahrmodus mit manueller
(sequentieller) Schaltung
Bei häufigem Gangwechsel (z.B. bei
sportlicher Fahrweise, Fahrten mit
schwer beladenem Fahrzeug auf Straßen
mit starker Neigung, starkem Gegenwind
oder beim Ziehen schwerer Anhänger), ist
es empfehlenswert, den AutoStick-
Fahrbetrieb (sequentieller
Fahrgangwechsel) zu wählen, um häufige
Gangwechsel zu vermeiden.
Unter diesen Bedingungen verbessertder Einsatz eines geringeren Fahrgangs
die Leistungen des Fahrzeugs und
verhindert eine Überhitzung.
Ein Wechsel auf den sequentiellen
Fahrbetrieb ist bei jeder
Fahrzeuggeschwindigkeit aus der
Position D (Drive) möglich.
Aktivierung
Aus Ganghebelstellung D (Drive) den
Hebel nach links schieben (Anzeige von –
und + auf der Blende), um den
sequentiellen Fahrbetrieb zu aktivieren.
Am Display wird der eingelegte Gang
angezeigt.
Wird der Ganghebel nach vorne zum
Symbol – oder nach hinten zum Symbol +
geschoben, erfolgt der Gangwechsel.
Hebel am Lenkrad
(wo vorhanden)
Die Handschaltung ist auch mit den
Hebeln hinter dem Lenkrad möglich; den
rechten Schalthebel (+) in Richtung
Lenkrad ziehen und wieder loslassen, um
in den nächsthöheren Gang zu schalten;
denselben Vorgang mit dem linken
Schalthebel (-) wiederholen, um in den
tieferen Gang zu schalten Abb. 97.
Schalten auf N (Leerlauf): Beide
Schaltwippen gleichzeitig in Richtung
Lenkrad ziehen.
Schalten von N (Leerlauf), P (Parken) und
R (Rückwärtsgang) in den Fahrmodus D(Drive): Bremspedal drücken und die
rechte Schaltwippe (+) betätigen.
ZUR BEACHTUNG Wird nur eine einzige
Handschaltung ausgeführt, wird auf dem
Display weiter der Buchstabe D mit dem
eingelegten Gang angezeigt.
Deaktivierung
Um den sequentiellen Fahrmodus zu
deaktivieren, den Getriebehebel wieder
auf D (Drive) schieben („automatischer”
Fahrbetrieb).
NOTBETRIEB DES GETRIEBES(wo vorhanden)
Der Betrieb des Getriebes wird ständig
auf eventuelle Fehlbetriebe kontrolliert.
Wird ein Zustand ermittelt, der zu
potentiellen Schäden am Getriebe führen
könnte, wird die Funktion „Notzustand
des Getriebes” aktiviert.
Unter dieser Bedingung bleibt das
9707076V0006EM
121

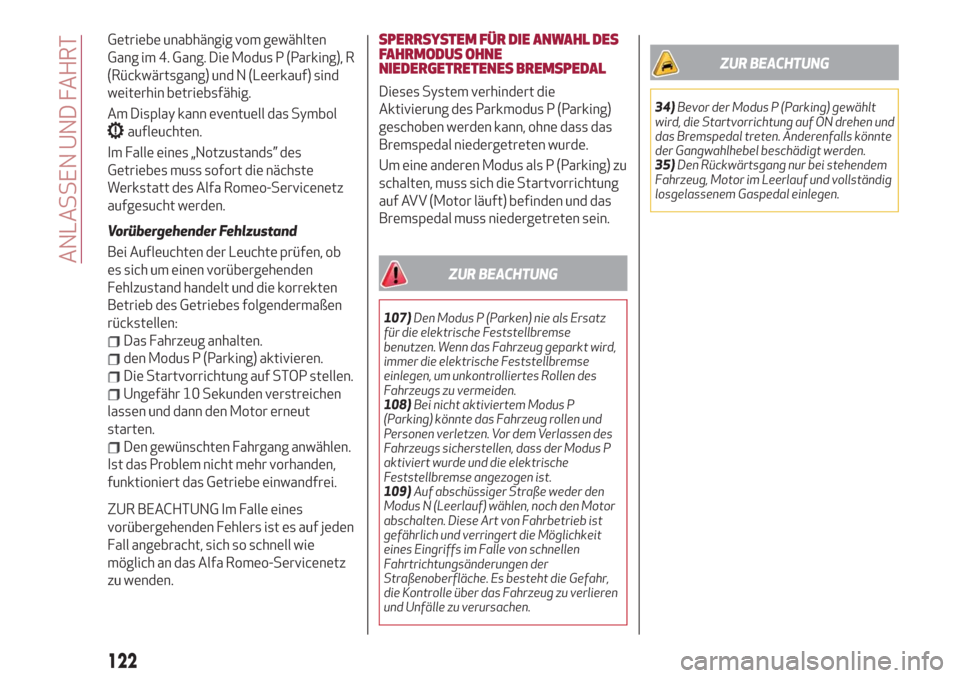

Getriebe unabhängig vom gewählten
Gang im 4. Gang. Die Modus P (Parking), R
(Rückwärtsgang) und N (Leerkauf) sind
weiterhin betriebsfähig.
Am Display kann eventuell das Symbol
aufleuchten.
Im Falle eines „Notzustands” des
Getriebes muss sofort die nächste
Werkstatt des Alfa Romeo-Servicenetz
aufgesucht werden.
Vorübergehender Fehlzustand
Bei Aufleuchten der Leuchte prüfen, ob
es sich um einen vorübergehenden
Fehlzustand handelt und die korrekten
Betrieb des Getriebes folgendermaßen
rückstellen:
Das Fahrzeug anhalten.
den Modus P (Parking) aktivieren.
Die Startvorrichtung auf STOP stellen.
Ungefähr 10 Sekunden verstreichen
lassen und dann den Motor erneut
starten.
Den gewünschten Fahrgang anwählen.
Ist das Problem nicht mehr vorhanden,
funktioniert das Getriebe einwandfrei.
ZUR BEACHTUNG Im Falle eines
vorübergehenden Fehlers ist es auf jeden
Fall angebracht, sich so schnell wie
möglich an das Alfa Romeo-Servicenetz
zu wenden.SPERRSYSTEM FÜR DIE ANWAHL DES
FAHRMODUS OHNE
NIEDERGETRETENES BREMSPEDAL
Dieses System verhindert die
Aktivierung des Parkmodus P (Parking)
geschoben werden kann, ohne dass das
Bremspedal niedergetreten wurde.
Um eine anderen Modus als P (Parking) zu
schalten, muss sich die Startvorrichtung
auf AVV (Motor läuft) befinden und das
Bremspedal muss niedergetreten sein.
ZUR BEACHTUNG
107)Den Modus P (Parken) nie als Ersatz
für die elektrische Feststellbremse
benutzen. Wenn das Fahrzeug geparkt wird,
immer die elektrische Feststellbremse
einlegen, um unkontrolliertes Rollen des
Fahrzeugs zu vermeiden.
108)Bei nicht aktiviertem Modus P
(Parking) könnte das Fahrzeug rollen und
Personen verletzen. Vor dem Verlassen des
Fahrzeugs sicherstellen, dass der Modus P
aktiviert wurde und die elektrische
Feststellbremse angezogen ist.
109)Auf abschüssiger Straße weder den
Modus N (Leerlauf) wählen, noch den Motor
abschalten. Diese Art von Fahrbetrieb ist
gefährlich und verringert die Möglichkeit
eines Eingriffs im Falle von schnellen
Fahrtrichtungsänderungen der
Straßenoberfläche. Es besteht die Gefahr,
die Kontrolle über das Fahrzeug zu verlieren
und Unfälle zu verursachen.
ZUR BEACHTUNG
34)Bevor der Modus P (Parking) gewählt
wird, die Startvorrichtung auf ON drehen und
das Bremspedal treten. Anderenfalls könnte
der Gangwahlhebel beschädigt werden.
35)Den Rückwärtsgang nur bei stehendem
Fahrzeug, Motor im Leerlauf und vollständig
losgelassenem Gaspedal einlegen.
122
ANLASSEN UND FAHRT

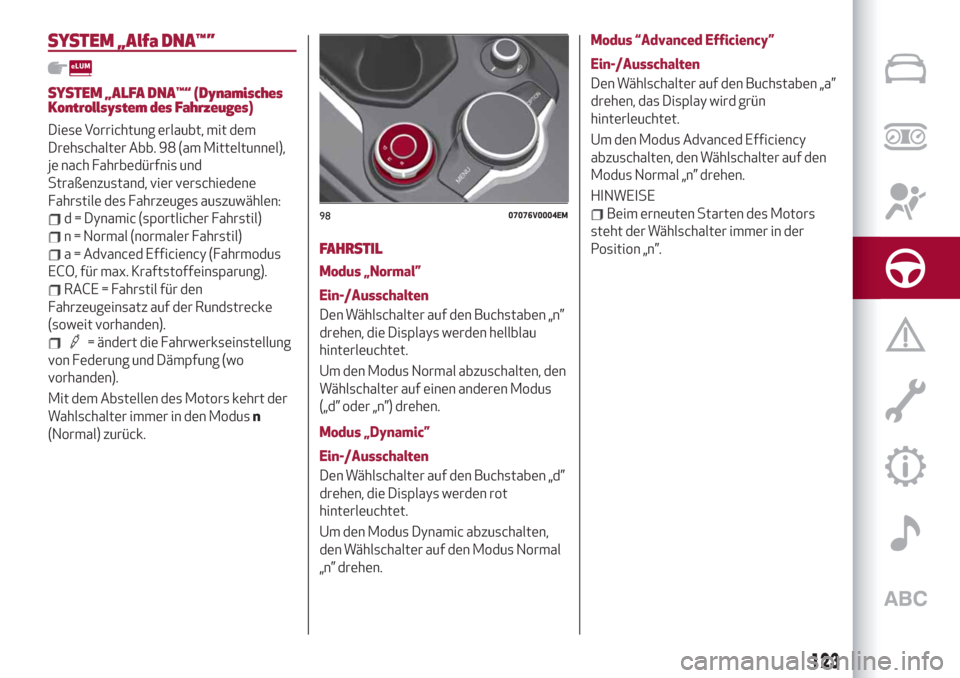

SYSTEM „Alfa DNA™”
SYSTEM „ALFA DNA™“ (Dynamisches
Kontrollsystem des Fahrzeuges)
Diese Vorrichtung erlaubt, mit dem
Drehschalter Abb. 98 (am Mitteltunnel),
je nach Fahrbedürfnis und
Straßenzustand, vier verschiedene
Fahrstile des Fahrzeuges auszuwählen:
d = Dynamic (sportlicher Fahrstil)
n = Normal (normaler Fahrstil)
a = Advanced Efficiency (Fahrmodus
ECO, für max. Kraftstoffeinsparung).
RACE = Fahrstil für den
Fahrzeugeinsatz auf der Rundstrecke
(soweit vorhanden).
= ändert die Fahrwerkseinstellung
von Federung und Dämpfung (wo
vorhanden).
Mit dem Abstellen des Motors kehrt der
Wahlschalter immer in den Modusn
(Normal) zurück.
FAHRSTIL
Modus „Normal”
Ein-/Ausschalten
Den Wählschalter auf den Buchstaben „n”
drehen, die Displays werden hellblau
hinterleuchtet.
Um den Modus Normal abzuschalten, den
Wählschalter auf einen anderen Modus
(„d” oder „n”) drehen.
Modus „Dynamic”
Ein-/Ausschalten
Den Wählschalter auf den Buchstaben „d”
drehen, die Displays werden rot
hinterleuchtet.
Um den Modus Dynamic abzuschalten,
den Wählschalter auf den Modus Normal
„n” drehen.Modus “Advanced Efficiency”
Ein-/Ausschalten
Den Wählschalter auf den Buchstaben „a”
drehen, das Display wird grün
hinterleuchtet.
Um den Modus Advanced Efficiency
abzuschalten, den Wählschalter auf den
Modus Normal „n” drehen.
HINWEISE
Beim erneuten Starten des Motors
steht der Wählschalter immer in der
Position „n”.9807076V0004EM
123

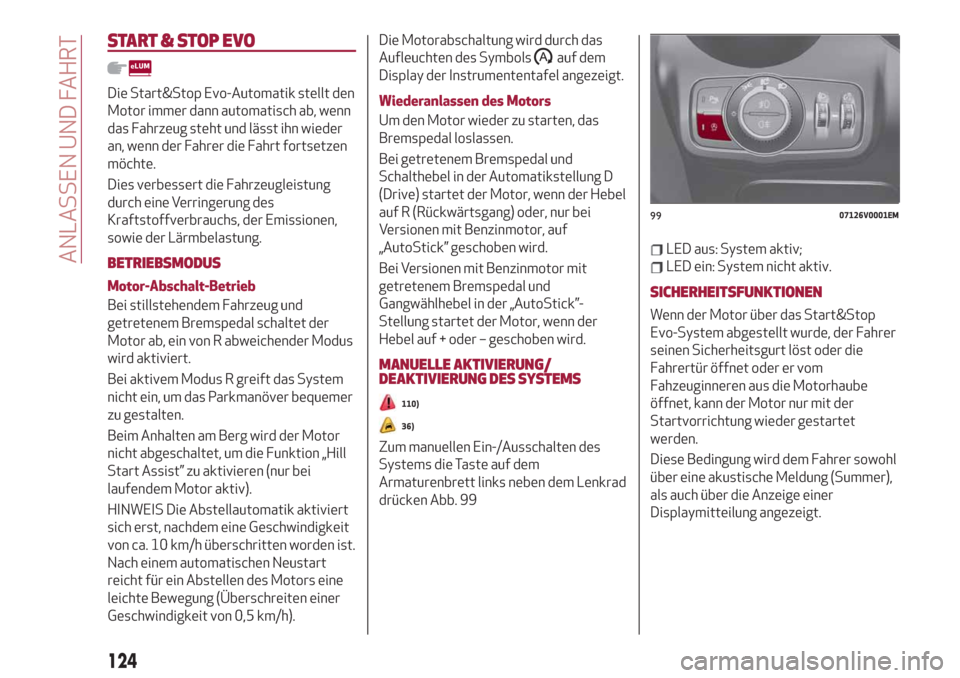

START & STOP EVO
Die Start&Stop Evo-Automatik stellt den
Motor immer dann automatisch ab, wenn
das Fahrzeug steht und lässt ihn wieder
an, wenn der Fahrer die Fahrt fortsetzen
möchte.
Dies verbessert die Fahrzeugleistung
durch eine Verringerung des
Kraftstoffverbrauchs, der Emissionen,
sowie der Lärmbelastung.
BETRIEBSMODUS
Motor-Abschalt-Betrieb
Bei stillstehendem Fahrzeug und
getretenem Bremspedal schaltet der
Motor ab, ein von R abweichender Modus
wird aktiviert.
Bei aktivem Modus R greift das System
nicht ein, um das Parkmanöver bequemer
zu gestalten.
Beim Anhalten am Berg wird der Motor
nicht abgeschaltet, um die Funktion „Hill
Start Assist” zu aktivieren (nur bei
laufendem Motor aktiv).
HINWEIS Die Abstellautomatik aktiviert
sich erst, nachdem eine Geschwindigkeit
von ca. 10 km/h überschritten worden ist.
Nach einem automatischen Neustart
reicht für ein Abstellen des Motors eine
leichte Bewegung (Überschreiten einer
Geschwindigkeit von 0,5 km/h).Die Motorabschaltung wird durch das
Aufleuchten des Symbols
auf dem
Display der Instrumententafel angezeigt.
Wiederanlassen des Motors
Um den Motor wieder zu starten, das
Bremspedal loslassen.
Bei getretenem Bremspedal und
Schalthebel in der Automatikstellung D
(Drive) startet der Motor, wenn der Hebel
auf R (Rückwärtsgang) oder, nur bei
Versionen mit Benzinmotor, auf
„AutoStick” geschoben wird.
Bei Versionen mit Benzinmotor mit
getretenem Bremspedal und
Gangwählhebel in der „AutoStick”-
Stellung startet der Motor, wenn der
Hebel auf + oder – geschoben wird.
MANUELLE AKTIVIERUNG/
DEAKTIVIERUNG DESSYSTEMS
110)
36)
Zum manuellen Ein-/Ausschalten des
Systems die Taste auf dem
Armaturenbrett links neben dem Lenkrad
drücken Abb. 99
LED aus: System aktiv;
LED ein: System nicht aktiv.
SICHERHEITSFUNKTIONEN
Wenn der Motor über das Start&Stop
Evo-System abgestellt wurde, der Fahrer
seinen Sicherheitsgurt löst oder die
Fahrertür öffnet oder er vom
Fahzeuginneren aus die Motorhaube
öffnet, kann der Motor nur mit der
Startvorrichtung wieder gestartet
werden.
Diese Bedingung wird dem Fahrer sowohl
über eine akustische Meldung (Summer),
als auch über die Anzeige einer
Displaymitteilung angezeigt.
9907126V0001EM
124
ANLASSEN UND FAHRT

ZUR BEACHTUNG
110)Für den Austausch der Batterie
wenden Sie sich bitte immer an das Alfa
Romeo-Servicenetz. Die Batterie gegen eine
des gleichen Typs (HEAVY DUTY) und mit
den gleichen Eigenschaften austauschen.
ZUR BEACHTUNG
36)Falls der Komfort der Klimaanlage
genutzt werden soll, kann das
Start&Stop-System deaktiviert werden, um
eine ununterbrochene Funktion der
Klimaanlage zu nutzen.
SPEED LIMITER
BESCHREIBUNG
Diese Vorrichtung ermöglicht die
Begrenzung der
Fahrzeuggeschwindigkeit auf vom Fahrer
vorprogrammierbare Werte.
Die Höchstgeschwindigkeit kann sowohl
bei stehendem als auch bei fahrendem
Fahrzeug programmiert werden. Die
Geschwindigkeit ist ab 30 km/h
programmierbar.
Wenn die Vorrichtung aktiviert ist, ist die
Geschwindigkeit des Fahrzeugs vom
Druck auf das Gaspedal abhängig und
erreicht maximal die programmierte
Grenzgeschwindigkeit.
EINSCHALTEN DER VORRICHTUNG
Die Funktion ist über das Connect
System aktivierbar/deaktivierbar.
Einschalten des Geräts
Sie erhalten Zugriff auf die Funktion,
wenn Sie im Hauptmenü nacheinander
folgende Optionen wählen: „Sicherheit”,
„Speed Limiter“ und „On”.
Die Einschaltung des Gerätes wird durch
das Einblenden des grünen Symbols
zusammen mit der eingestellten
Geschwindigkeit angezeigt.
PROGRAMMIERUNG DER
GRENZGESCHWINDIGKEIT
Sie erhalten Zugriff auf die Funktion,
wenn Sie im Hauptmenü nacheinander
folgende Optionen wählen:
„Einstellungen”, „Sicherheit” und „Speed
Limiter - Einstellen”.
Durch wiederholtes Drehen am Rotary
Pad wird die Geschwindigkeit um jeweils
5 km/h von mindestens 30 km/h auf
maximal 180 km/h erhöht.
AUSSCHALTEN DER VORRICHTUNG
Deaktivierung der Vorrichtung
Sie erhalten Zugriff auf die Funktion,
wenn Sie im Hauptmenü nacheinander
folgende Optionen wählen: „Sicherheit”,
„Speed Limiter“ und „Off”.
Automatisches Ausschalten der
Vorrichtung
Die Funktion wird im Falle von Störungen
des Systems automatisch ausgeschaltet.
In diesem Fall das Alfa Romeo-
Servicenetz aufsuchen.
125

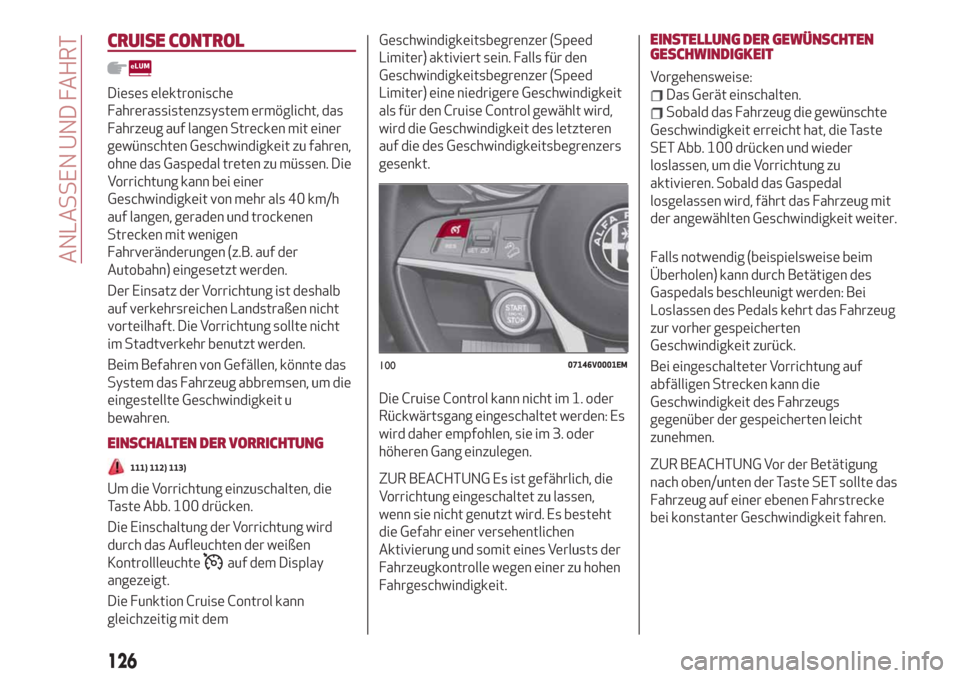

CRUISE CONTROL
Dieses elektronische
Fahrerassistenzsystem ermöglicht, das
Fahrzeug auf langen Strecken mit einer
gewünschten Geschwindigkeit zu fahren,
ohne das Gaspedal treten zu müssen. Die
Vorrichtung kann bei einer
Geschwindigkeit von mehr als 40 km/h
auf langen, geraden und trockenen
Strecken mit wenigen
Fahrveränderungen (z.B. auf der
Autobahn) eingesetzt werden.
Der Einsatz der Vorrichtung ist deshalb
auf verkehrsreichen Landstraßen nicht
vorteilhaft. Die Vorrichtung sollte nicht
im Stadtverkehr benutzt werden.
Beim Befahren von Gefällen, könnte das
System das Fahrzeug abbremsen, um die
eingestellte Geschwindigkeit u
bewahren.
EINSCHALTEN DER VORRICHTUNG
111) 112) 113)
Um die Vorrichtung einzuschalten, die
Taste Abb. 100 drücken.
Die Einschaltung der Vorrichtung wird
durch das Aufleuchten der weißen
Kontrollleuchte
auf dem Display
angezeigt.
Die Funktion Cruise Control kann
gleichzeitig mit demGeschwindigkeitsbegrenzer (Speed
Limiter) aktiviert sein. Falls für den
Geschwindigkeitsbegrenzer (Speed
Limiter) eine niedrigere Geschwindigkeit
als für den Cruise Control gewählt wird,
wird die Geschwindigkeit des letzteren
auf die des Geschwindigkeitsbegrenzers
gesenkt.
Die Cruise Control kann nicht im 1. oder
Rückwärtsgang eingeschaltet werden: Es
wird daher empfohlen, sie im 3. oder
höheren Gang einzulegen.
ZUR BEACHTUNG Es ist gefährlich, die
Vorrichtung eingeschaltet zu lassen,
wenn sie nicht genutzt wird. Es besteht
die Gefahr einer versehentlichen
Aktivierung und somit eines Verlusts der
Fahrzeugkontrolle wegen einer zu hohen
Fahrgeschwindigkeit.EINSTELLUNG DER GEWÜNSCHTEN
GESCHWINDIGKEIT
Vorgehensweise:
Das Gerät einschalten.
Sobald das Fahrzeug die gewünschte
Geschwindigkeit erreicht hat, die Taste
SET Abb. 100 drücken und wieder
loslassen, um die Vorrichtung zu
aktivieren. Sobald das Gaspedal
losgelassen wird, fährt das Fahrzeug mit
der angewählten Geschwindigkeit weiter.
Falls notwendig (beispielsweise beim
Überholen) kann durch Betätigen des
Gaspedals beschleunigt werden: Bei
Loslassen des Pedals kehrt das Fahrzeug
zur vorher gespeicherten
Geschwindigkeit zurück.
Bei eingeschalteter Vorrichtung auf
abfälligen Strecken kann die
Geschwindigkeit des Fahrzeugs
gegenüber der gespeicherten leicht
zunehmen.
ZUR BEACHTUNG Vor der Betätigung
nach oben/unten der Taste SET sollte das
Fahrzeug auf einer ebenen Fahrstrecke
bei konstanter Geschwindigkeit fahren.
10007146V0001EM
126
ANLASSEN UND FAHRT
