2018 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

7138-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)
8
Když nastanou potíže
Připojte startovací kabely podle následujícího postupu.
Připojte svorku kladného startovacího kabelu na kladný (+) pólo-
vý vývod akumulátoru na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó-
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od 12V akumu-
látoru a pohybujících se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přibližně 5 minut, aby se dobil 12V aku-
mulátor vašeho vozidla.
Udržujte otáčky motoru na druhém vozidle a nastartujte hybridní
systém vašeho vozidla zapnutím spínače POWER do režimu ZA-
PNUTO.
Ujistěte se, že indikátor "READY" svítí. Pokud se indikátor neroz-
svítí, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.4
1
2
3
4
5
6
7

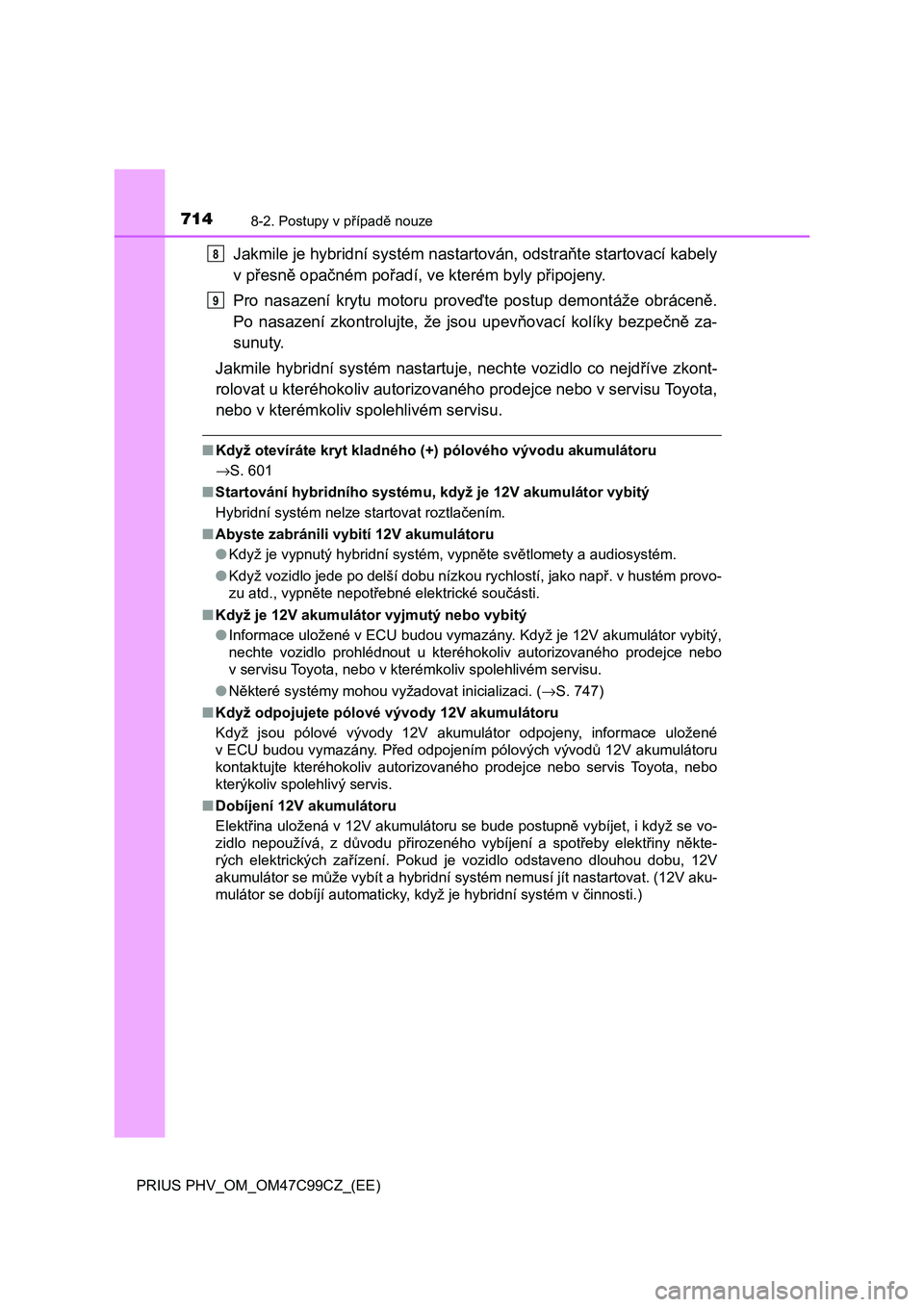

7148-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)
Jakmile je hybridní systém nastartován, odstraňte startovací kabely
v přesně opačném pořadí, ve kterém byly připojeny.
Pro nasazení krytu motoru proveďte postup demontáže obráceně.
Po nasazení zkontrolujte, že jsou upevňovací kolíky bezpečně za-
sunuty.
Jakmile hybridní systém nastartuje, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
■Když otevíráte kryt kladného (+) pólového vývodu akumulátoru
→S. 601
■Startování hybridního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztlačením.
■Abyste zabránili vybití 12V akumulátoru
●Když je vypnutý hybridní systém, vypněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu atd., vypněte nepotřebné elektrické součásti.
■Když je 12V akumulátor vyjmutý nebo vybitý
●Informace uložené v ECU budou vymazány. Když je 12V akumulátor vybitý,
nechte vozidlo prohlédnout u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
●Některé systémy mohou vyžadovat inicializaci. (→S. 747)
■Když odpojujete pólové vývody 12V akumulátoru
Když jsou pólové vývody 12V akumulátor odpojeny, informace uložené
v ECU budou vymazány. Před odpojením pólových vývodů 12V akumulátoru
kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se bude postupně vybíjet, i když se vo-
zidlo nepoužívá, z důvodu přirozeného vybíjení a spotřeby elektřiny někte-
rých elektrických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, 12V
akumulátor se může vybít a hybridní systém nemusí jít nastartovat. (12V aku-
mulátor se dobíjí automaticky, když je hybridní systém v činnosti.)
8
9

7158-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)
8
Když nastanou potíže
■Když dobíjíte nebo měníte 12V akumulátor
●V některých případech nemusí být možné odemknout dveře použitím systé-
mu Smart Entry & Start, když je 12V akumulátor vybitý. Pro odemknutí nebo
zamknutí dveří použijte bezdrátové dálkové ovládání nebo mechanický klíč.
●Hybridní systém nemusí jít nastartovat na první pokus poté, co byl 12V aku-
mulátor dobit, ale bude startovat normálně po druhém pokusu. To není poru-
cha.
●Nemusí být možné odemknout víko nabíjecího otvoru nebo zamknout
a odemknout nabíjecí konektor ihned poté, co je 12V akumulátor znovu při-
pojen. V tom případě mějte elektronický klíč u sebe a ovládejte víko nabíje-
cího otvoru nebo spínač zámku nabíjecího konektoru znovu.
●Režim spínače POWER se zaznamená ve vozidle. Když se 12V akumulátor
znovu připojí, systém se vrátí do režimu, který byl nastaven před vybitím
12V akumulátoru. Před odpojením 12V akumulátoru vypněte spínač
POWER.
Pokud si nejste jisti, který režim spínače POWER byl zapnut před vybitím
12V akumulátoru, buďte zvlášť opatrní, když znovu připojujete 12V akumu-
látor.
●Jestliže se 12V akumulátor vybije, když je zařazená poloha v P, nemusí být
možné přeřadit zařazenou polohu do jiných poloh. V tom případě vozidlo
nelze táhnout bez zdvižení obou předních kol, protože přední kola budou
zablokována. (→S. 664)
■Když měníte 12V akumulátor
●Použijte 12V akumulátor, který odpovídá Evropským předpisům.
●Použijte 12V akumulátor, který má stejné rozměry skříně, jako měl ten před-
chozí (LN1), kapacita 20 hodin (20HR) je ekvivalentní (45 Ah) nebo vyšší
a startovací proud za studena (CCA) je ekvivalentní (295 A) nebo vyšší.
• Pokud se rozměry liší, 12V akumulátor nelze řádně upevnit.
• Pokud je 20hodinová kapacita nízká, i když je časový úsek, kdy se vozi-
dlo nepoužívá, krátký, 12V akumulátor se může vybít a hybridní systém
nemusí jít nastartovat.
●Podrobnosti konzultujte s kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.

7168-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Když odpojujete pólové vývody 12V akumulátoru
Vždy odpojte nejprve záporný (-) pól. Pokud se kladný (+) pól dotkne jaké-
hokoliv kovu v okolní oblasti, když je odpojován kladný (+) pól, může dojít
ke vzniku jisker, což může vést k požáru, kromě elektrického šoku a smrtel-
ného nebo vážného zranění.
■Jak zabránit požárům nebo výbuchům 12V akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěnému zapálení hořla-
vého plynu, který může vystupovat z 12V akumulátoru:
●Ujistěte se, že je každý startovací kabel připojen ke správnému pólovému
vývodu a že není neúmyslně v kontaktu s jinou součástí, než zamýšleným
pólovým vývodem.
●Nedovolte, aby druhý konec startovacího kabelu použitého na "+" pólový
vývod přišel do kontaktu s jinými součástmi nebo kovovým povrchem
v této oblasti, jako jsou příchytky nebo nenalakovaný kov.
●Nedovolte, aby svorky startovacích kabelů + a - přišly do kontaktu mezi
sebou.
●Nekuřte, nepoužívejte zápalky, zapalovače cigaret nebo otevřený oheň
v blízkosti 12V akumulátoru.
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý a korozivní kyselinový elektrolyt, při-
čemž jeho části obsahují olovo a sloučeniny olova. Při zacházení s 12V
akumulátorem dodržujte následující pokyny:
●Při práci s 12V akumulátorem používejte vždy ochranné brýle a dejte po-
zor, aby se kapalina akumulátoru (kyselina) nedostala do kontaktu s kůží,
oděvem nebo karoserií vozidla.
●Nenaklánějte se nad 12V akumulátor.
●V případě, že kapalina akumulátoru přijde do kontaktu s kůží nebo očima,
ihned zasažené místo omyjte vodou a vyhledejte lékařskou pomoc.
Přes zasažené místo položte mokrou houbu nebo hadr, až do chvíle, kdy
je poskytnuta lékařská pomoc.
●Vždy si po zacházení s držákem, pólovými vývody a jinými součástmi sou-
visejícími s 12V akumulátorem, umyjte ruce.
●Do blízkosti 12V akumulátoru nepouštějte děti.

7178-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)
8
Když nastanou potíže
UPOZORNĚNÍ
■Když manipulujete se startovacími kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely nezamotaly do
ventilátorů chlazení atd.

7188-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)
Když se vozidlo přehřívá
■Pokud se rozsvítí nebo bliká výstražná kontrolka vysoké teploty
chladicí kapaliny motoru
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém dostatečně ochladí, prohlédněte ha-
dice a blok chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kon-
taktujte kteréhokoliv autorizo-
vaného prodejce nebo servis
Toyota, nebo kterýkoliv spo-
lehlivý servis.
Následující může signalizovat, že se vaše vozidlo přehřívá.
●Výstražná kontrolka vysoké teploty chladicí kapaliny motoru
(→S. 673) se rozsvítí nebo bliká, nebo pociťujete ztrátu výkonu
hybridního systému. (Například, rychlost vozidla se nezvyšuje.)
●Na multiinformačním displeji je zobrazeno "Hybrid System
Overheated".
●Zpod kapoty vystupuje pára.
Nápravná opatření
1
2
3
1
2

7198-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)
8
Když nastanou potíže
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není
dostupná chladicí kapalina,
může být použita voda.
Nastartujte hybridní systém a zapněte systém klimatizace, abys-
te zkontrolovali, že běží ventilátory chladiče a abyste zkontrolo-
vali úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátory běží, když je teplota nastavena na "LO" a spínač "A/C"
( ) je zapnut ihned po studeném startu. Ověřte činnost ventilátorů
pomocí zvuku ventilátoru a proudění vzduchu. Pokud je obtížné to
zkontrolovat, opakovaně zapněte a vypněte spínač "A/C" ( ).
(Ventilátory nemusí běžet při teplotách pod bodem mrazu.)
Pokud nejsou ventilátory v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud jsou ventilátory v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
4
1
2
3
5
6
7

7208-2. Postupy v případě nouze
PRIUS PHV_OM_OM47C99CZ_(EE)■
Pokud je na multiinformačním displeji zobrazeno "Hybrid Sys-
tem Overheated" (Hybridní systém přehřátý)
Zastavte vozidlo na bezpečném místě.
Vypněte hybridní systém a opatrně zvedněte kapotu.
Poté, co se hybridní systém ochladí, prohlédněte hadice a blok
chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kon-
taktujte kteréhokoliv autorizo-
vaného prodejce nebo servis
Toyota, nebo kterýkoliv spo-
lehlivý servis.
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není
dostupná chladicí kapalina,
může být použita voda.
Pokud byla v případě nouze do-
plněna voda, nechte vozidlo co
nejdříve zkontrolovat u kterého-
koliv autorizovaného prodejce
nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servi-
su.
1
2
3
1
2
4
1
2
3
5
