1052-1. Plug-in hybridní systém
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
Aby byl dostupný režim EV/EV City,
před použitím vozidla nabijte hyb-
ridní (trakční) akumulátor z exter-
ního zdroje elektrického proudu.
I když nabíjení hybridního (trakční-
ho) akumulátoru nebylo dokončeno,
je možné s vozidlem jezdit. Pokud
však hybridní (trakční) akumulátor
není dostatečně nabitý, je možné,
že vozidlo nebude moci jezdit v reži-
mu EV/EV City, nebo jízdní dosah
EV bude kratší.
■Regenerační brzdění
V následujících situacích se kinetická energie konvertuje na elektrickou ener-
gii a může být dosaženo zpomalující síly spolu s dobíjením hybridního (trakč-
ního) akumulátoru.
●<0033004f005c00510052005900ea00030053004800470069004f0003004d00480003005800590052004f0051010c0051000f0003004e0047005c00e50003004d004800470048005700480003005600480003005d0044011c0044005d004800510052005800
0300530052004f0052004b0052005800030027000300510048[bo B.
●Brzdový pedál je sešlápnut, když jedete se zařazenou polohou D nebo B.
■Jízdní dosah EV
●Jízdní dosah EV je zobrazen na multiinformačním displeji atd.
(→S. 218, 234, 241, 258)
●Jízdní dosah EV se mění podle stavu nabití hybridního (trakčního) akumulá-
toru, rychlosti vozidla atd.
●I pokud je hybridní (trakční) akumulátor dostatečně nabitý, v závislosti na si-
tuaci může být EV jízda zrušena a je používán jak benzínový motor, tak
elektromotor. (→S. 106)
■Po přepnutí režimu EV na režim HV z důvodu nízkého nabití hybridního
(trakčního) akumulátoru
Pokud je hybridní (trakční) akumulátor regenerován pomocí plynulé jízdy
z dlouhého kopce, na multiinformačním displeji se zobrazí jízdní dosah EV
atd. a režim bude automaticky přepnut do režimu EV.
Pokud se režim nepřepne do režimu EV, ačkoliv je zobrazen jízdní dosah EV,
je možné přepnout do režimu EV stisknutím spínače volby režimu EV/HV.
Nabíjení (→S. 121)

1062-1. Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)■Doplnění paliva
Plug-in hybridní vozidla mohou jezdit použitím elektřiny nabité z externího
zdroje elektrického proudu. Protože je však benzínový motor používán v zá-
vislosti na situaci i v režimu EV, a protože benzínový motor ve vozidle slouží
jako zdroj energie pro jízdu v režimu HV, je nutné doplňovat vozidlo palivem.
Kontrolujte množství paliva a doplňte ho ihned, když je hladina paliva nízká.
(→S. 379)
■Činnost benzínového motoru v režimu EV
I když v hybridním (trakčním) akumulátoru zbývá dostatečné množství elektři-
ny a na multiinformačním displeji atd. je zobrazen jízdní dosah EV (→S. 218,
234, 241, 258), EV jízda (jízda použitím pouze elektromotoru) může být zru-
šena a v závislosti na situaci může být používán jak benzínový motor, tak
elektromotor (poté, co bude EV jízda opět možná, vozidlo se automaticky do
režimu EV vrátí).
<002800390003004d0074005d0047004400030050012400e500480003004500ea005700030044005800570052005000440057004c0046004e005c0003005d0055005800e30048005100440003005d00440003005100690056004f004800470058004d007400
4600740046004b00030052004e0052004f0051005200560057[í:
●Když je rychlost vozidla vyšší než přibližně 135 km/h.
●Když je dočasně potřebný výkon, např. když je silně sešlápnut plynový pe-
dál nebo když náhle zrychlíte.
●Když je teplota hybridního systému vysoká.
Vozidlo bylo ponecháno na slunci, jezdilo do kopce nebo vysokou rychlostí
atd.
●Když je teplota hybridního systému nízká.
●Když je zapnuto topení při venkovní teplotě pod -10 °C.
●Když je stisknut spínač odmlžování čelního skla. (→S. 535)
●Když systém rozhodne, že je potřeba nastartovat benzínový motor.
Benzínový motor může být také v činnosti za jiných než výše uvedených
okolností, v závislosti na podmínkách.
■Podmínky, při kterých se benzínový motor nemusí vypnout
Benzínový motor se startuje a vypíná automaticky. Nemusí se však automa-
ticky vypnout za následujících podmínek
*:
●Při zahřívání benzínového motoru
●Při dobíjení hybridního (trakčního) akumulátoru
●Když je teplota hybridního (trakčního) akumulátoru nízká nebo vysoká
●Když je stisknut spínač odmlžování čelního skla. (→S. 535)
*: V závislosti na okolnostech se benzínový motor nemusí automaticky vy-
pnout v jiných situacích, než jsou výše uvedené.

1072-1. Plug-in hybridní systém
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)■Pokud se vozidlo dlouhou dobu nepoužívá
●12V akumulátor se může vybít. V tom případě 12V akumulátor dobijte.
(→S. 599)
Abyste předešli extrémně nízkému nabití hybridního (trakčního) akumuláto-
ru, nabijte hybridní (trakční) akumulátor z externího zdroje elektrického
proudu, nebo nastartujte hybridní systém nejméně jednou každé 2 nebo 3
měsíce a poté, co se benzínový motor automaticky vypne, vypněte spínač
POWER. (Pokud se benzínový motor nenastartuje ani po uplynutí přibližně
10 sekund od rozsvícení indikátoru "READY", spínač POWER může být vy-
pnut bez jakékoliv další činnosti.)
●Když je vozidlo ponecháno s připojeným nabíjecím kabelem, množství spo-
třebovávané elektřiny 12V akumulátoru se zvyšuje z důvodu činností, jako
je kontrola systému, funkce. Když nabíjecí kabel není potřeba, ihned ho od-
pojte od vozidla.
●Vozidla se solárním systémem nabíjení - viz S. 186.
■Zvuky a vibrace specifické pro hybridní vozidlo
Nemusí být slyšet žádný zvuk motoru nebo vibrace, ačkoliv je vozidlo schop-
no se pohybovat, když svítí indikátor "READY". Když parkujete, z bezpeč-
nostních důvodů zabrzděte parkovací brzdu a ujistěte se, že jste přeřadili do
polohy P.
Mohou se objevit následující zvuky nebo vibrace, když je hybridní systém
v činnosti, a není to porucha.
●Zvuky elektrického motoru mohou být slyšet z motorového prostoru.
●Zvuky mohou být slyšet z hybridního (trakčního) akumulátoru, když hybridní
systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru za zadními sedadly se ozývají zvuky činnosti relé, např. cvakání
nebo slabé klapání.
●Z hybridního systému mohou být slyšet zvuky, když jsou otevřeny zadní
dveře.
●Z převodovky mohou být slyšet zvuky, když je startován nebo vypínán ben-
zínový motor, když jedete nízkou rychlostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou být slyšet při prudkém zrychlení.
●Mohou být slyšet zvuky z důvodu regeneračního brzdění, když je sešlápnut
brzdový pedál nebo je uvolněn plynový pedál.
●Můžete pocítit vibrace, když benzínový motor startuje nebo se vypíná.
●Můžete slyšet zvuky chladicích ventilátorů vycházející z průduchu přívodu
vzduchu. (→S. 110)
■Údržba, opravy, recyklace a likvidace
Pro informace týkající se údržby, oprav, recyklace a likvidace kontaktujte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis. Nelikvidujte vozidlo sami.

1082-1. Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Když používáte režim nabíjení hybridního (trakčního) akumulátoru
Dodržujte následující pokyny, když používáte režim nabíjení hybridního
(trakčního) akumulátoru při parkování.
Jejich nedodržení může mít za následek smrt nebo riziko vážného ohrožení
zdraví, protože benzínový motor běží, když je režim nabíjení hybridního
(trakčního) akumulátoru v činnosti.
●Nezastavujte s vozidlem blízko hořlavých materiálů.
●Nepoužívejte režim nabíjení hybridního (trakčního) akumulátoru v těsném
prostoru, kde je nedostatečné větrání, např. v garáži nebo v oblasti s na-
shromážděným sněhem.

109
2
2-1. Plug-in hybridní systém
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)

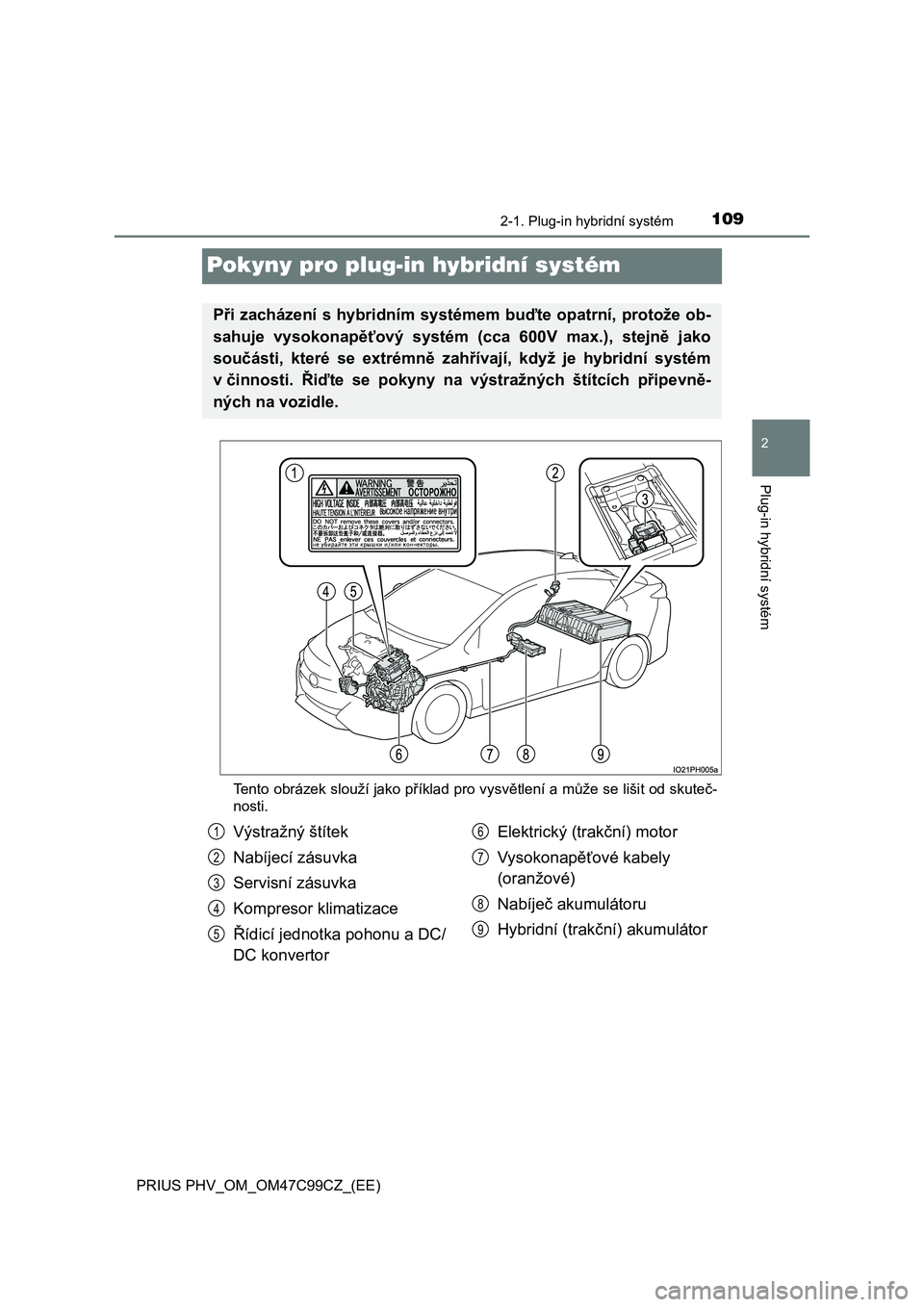

Pokyny pro plug-in hybridní systém
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od skuteč-
nosti.
Při zacházení s hybridním systémem buďte opatrní, protože ob-
sahuje vysokonapěťový systém (cca 600V max.), stejně jako
součásti, které se extrémně zahřívají, když je hybridní systém
v činnosti. Řiďte se pokyny na výstražných štítcích připevně-
ných na vozidle.
Výstražný štítek
Nabíjecí zásuvka
Servisní zásuvka
Kompresor klimatizace
Řídicí jednotka pohonu a DC/
DC konvertorElektrický (trakční) motor
Vysokonapěťové kabely
(oranžové)
Nabíječ akumulátoru
Hybridní (trakční) akumulátor1
2
3
4
5
6
7
8
9

1102-1. Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
Na obou stranách pravého zadního
opěradla jsou z důvodu chlazení
hybridního (trakčního) akumuláto-
ru umístěny větrací otvory přívodu
vzduchu. Pokud jsou tyto větrací
otvory zablokovány, hybridní
(trakční) akumulátor se může pře-
hřát, což povede ke snížení výkonu
hybridního (trakčního) akumulátoru.
Systém nouzového vypnutí vypne vysokonapěťový proud a zastaví
palivové čerpadlo, aby minimalizoval nebezpečí úrazu elektrickým
proudem a úniku paliva, pokud je detekována určitá úroveň nárazu
pomocí senzoru nárazu. Pokud je systém nouzového vypnutí aktivo-
ván, vaše vozidlo nelze znovu nastartovat. Pro opětovné nastartování
hybridního systému kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Když dojde k poruše hybridního systému nebo je provedeno nespráv-
né ovládání, automaticky se zobrazí hlášení.
Pokud se na multiinformačním
displeji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte
podle pokynů.
Větrací otvory hybridního (trakčního) akumulátoru
Systém nouzového vypnutí
Výstražné hlášení hybridního systému

1112-1. Plug-in hybridní systém
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
■Když se rozsvítí výstražná kontrolka, zobrazí výstražné hlášení, nebo je
odpojen 12V akumulátor
Hybridní systém nemusí jít nastartovat. V tom případě zkuste systém nastar-
tovat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Když dojde palivo
Když vozidlu dojde palivo a hybridní systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla výstražná kontrolka nízké hladiny pa-
liva (→S. 674). Pokud má vozidlo pouze malé množství paliva, hybridní sys-
tém nemusí jít nastartovat. (Standardní množství paliva je cca 7,5 litru, když
je vozidlo na rovném povrchu. Tato hodnota se může lišit, když je vozidlo ve
svahu. Přidejte další palivo, když je vozidlo nakloněno.)
■Elektromagnetické vlny
●Vysokonapěťové díly a kabely hybridních vozidel jsou elektromagneticky
odstíněny, a proto vysílají přibližně stejné množství elektromagnetických
vln, jako běžná motorová vozidla nebo domácí elektronické spotřebiče.
●Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí
jiných výrobců.
■Hybridní (trakční) akumulátor (lithium-iontový akumulátor)
Hybridní (trakční) akumulátor má omezenou provozní životnost.
Kapacita hybridního (trakčního) akumulátoru (schopnost držet nabití) se sni-
žuje s časem a používáním stejně jako jiné dobíjecí akumulátory. Míra snižo-
vání kapacity se drasticky mění v závislosti na podmínkách prostředí (okolní
teplota atd.) a používání, např., jak vozidlo jezdí a jak je hybridní (trakční)
akumulátor nabíjen.
To je přirozená vlastnost lithium-iontových akumulátorů a není to porucha.
Ačkoliv se vzdálenost, kterou můžete ujet v režimu EV zkracuje, když se sni-
žuje kapacita hybridního (trakčního) akumulátoru, výkon vozidla se znatelně
nezhoršuje.
Aby se snížila možnost snížení kapacity, dodržujte pokyny uvedené na S. 157,
"Snižování kapacity hybridního (trakčního) akumulátoru".
■Startování hybridního systému v extrémně chladném prostředí
Když je hybridní (trakční) akumulátor extrémně studený (pod přibližně -30 °C)
vlivem venkovní teploty, nemusí být možné hybridní systém nastartovat.
V tom případě se pokuste znovu nastartovat hybridní systém poté, co se tep-
lota hybridního akumulátoru zvýší z důvodu zvýšení venkovní teploty atd.
■Prohlášení o shodě
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezpečnost
bateriových elektrických vozidel).

1122-1. Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Pokyny pro vysokonapěťové součásti
Vozidlo je vybaveno vysokonapěťovými systémy stejnosměrného a střída-
vého proudu i 12V systémem. Stejnosměrné i střídavé vysoké napětí je vel-
mi nebezpečné a může způsobit vážná popálení a elektrický šok, což může
způsobit smrtelné nebo vážné zranění.
●Nikdy se nedotýkejte, nerozebírejte, neodstraňujte nebo nevyměňujte vy-
sokonapěťové součásti, kabely nebo jejich konektory.
●Hybridní systém bude po nastartování horký, protože systém používá vy-
soké napětí. Dávejte pozor jak na vysoké napětí, tak na vysokou teplotu
a vždy se řiďte pokyny na výstražných štítcích připevněných na vozidle.
●Nikdy nezkoušejte otevírat otvor pro
servisní zásuvku umístěný v zavazadlo-
vém prostoru. Servisní zásuvka se pou-
žívá pouze při opravě vozidla a je
vystavena vysokému napětí.
