PRIUS PHV_OM_OM47C99CZ_(EE)
3
7-1. Údržba a péče
Čistění a ochrana exteriéru
vozidla .............................572
Čistění a ochrana interiéru
vozidla .............................577
7-2. Údržba
Požadavky na údržbu ........583
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí .......................586
Kapota ...............................589
Umístění podlahového
zvedáku ...........................591
Motorový prostor ................592
Pneumatiky ........................606
Tlak huštění pneumatik......622
Kola....................................624
Výměna kola ......................627
Filtr klimatizace ..................639
Výměna gumičky stěračů...643
Baterie elektronického
klíče .................................646
Kontrola a výměna
pojistek ............................649
Žárovky ..............................6538-1. Základní informace
Varovná světla .................. 662
Když musíte zastavit vozidlo
v případě nouze .............. 663
8-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo ......................... 664
Když máte podezření
na poruchu ...................... 670
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............ 671
Když se zobrazí výstražné
hlášení ............................ 680
Když dojde k defektu
pneumatiky...................... 688
Když nelze nastartovat
hybridní systém ............... 706
Když elektronický klíč řádně
nefunguje ........................ 708
Když se vybije
12V akumulátor ............... 712
Když se vozidlo přehřívá ... 718
Když vozidlo uvízne .......... 723
7Údržba a péče8Když nastanou potíže

361-1. Pro bezpečné používání
PRIUS PHV_OM_OM47C99CZ_(EE)
■Nouzově blokovaný navíječ (ELR)
Navíječ zablokuje pás při náhlém zastavení nebo nárazu. Může se také za-
blokovat, když se nakloníte rychle dopředu. Pomalý pohyb umožní vytažení
pásu, takže se můžete volně pohybovat.
■Použití bezpečnostního pásu dětmi
Bezpečnostní pásy ve vašem vozidle jsou určeny hlavně pro osoby dospělé-
ho vzrůstu.
●Pro připoutání dítěte používejte patřičný dětský zádržný systém, dokud dítě
nebude dostatečně velké, aby mohlo použít bezpečnostní pásy ve vozidle.
(→S. 54)
●Když je dítě dostatečně velké na to, aby mohlo řádně použít bezpečnostní
pás ve vozidle, postupujte podle pokynů týkajících se použití bezpečnost-
ních pásů. (→S. 34)
■Výměna pásu poté, co byl aktivován předepínač
Při vícenásobné kolizi vozidla se předepínače aktivují při první kolizi, ale ne-
<0045005800470052005800030056004800030044004e0057004c0059005200590044005700030053011c004c0003004700550058004b0070000300510048004500520003005100690056004f004800470058004d0074004600740046004b0003004e005200
4f004c005d00740046004b0011[
■Předpisy pro bezpečnostní pásy
Pokud ve vaší zemi existují předpisy pro bezpečnostní pásy, kontaktujte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis ohledně jejich výměny nebo montáže.
VÝSTRAHA
Dodržujte následující pokyny, abyste snížili riziko zranění v případě náhlého
zabrzdění, náhlého zatočení nebo nehody.
Jejich nedodržení může způsobit smrtelné nebo vážné zranění.
■Připoutání bezpečnostními pásy
●Zajistěte, aby byli všichni cestující připoutáni bezpečnostními pásy.
●Vždy se řádně připoutejte bezpečnostním pásem.
●Každý bezpečnostní pás by měl být používán pouze jednou osobou. Ne-
<00530052005800e5007400590048004d00570048000300450048005d0053004800fe005100520056005700510074000300530069005600030053005500520003005900740046004800030052005600520045000300560052005800fe004400560051010c00
0f0003005900fe004800570051010c00030047010c00570074[.
●Toyota doporučuje, aby děti byly posazeny na zadní sedadlo a vždy použí-
<00590044004f005c000300450048005d0053004800fe0051005200560057005100740003005300690056000300440012005100480045005200030047010c00570056004e00ea0003005d00690047005500e5005100ea00030056005c005600570070005000
11[
●Abyste dosáhli správné polohy sezení, nenaklánějte opěradlo více než je
nutné. Bezpečnostní pás je nejúčinnější, když cestující sedí vzpřímeni
a řádně opřeni o opěradlo.
●Neumísťujte ramenní pás pod vaši paži.
●Vždy umístěte bezpečnostní pás co nejníže a dotáhněte ho přes boky.

441-1. Pro bezpečné používání
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Pokyny pro SRS airbagy
●Pokud se vám špatně dýchá po nafouknutí SRS airbagů, otevřete dveře
nebo boční okno, abyste dovnitř pustili čerstvý vzduch, nebo opusťte vozi-
dlo, pokud je to bezpečné. Opláchněte ze sebe všechny zbytkové látky co
nejdříve, abyste zabránili podráždění kůže.
●Pokud jsou oblasti, kde jsou uloženy SRS airbagy, jako jsou kryt airbagu
na volantu a čalounění předních a zadních sloupků, poškozeny nebo po-
praskány, nechte je vyměnit kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Úpravy a likvidace součástí systému SRS airbagů
Nelikvidujte vozidlo nebo neprovádějte žádnou z následujících úprav bez
konzultace s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem. SRS airbagy mohou selhat nebo se
nafouknout nešťastnou náhodou, což může způsobit smrtelné nebo vážné
zranění.
●<002c0051005600570044004f004400460048000f00030059005c004d0050005800570074000f000300550052005d0048004500740055006900510074000300440003005200530055004400590044000300360035003600030044004c005500450044004a01
24[
●Opravy, úpravy, vyjímání nebo výměna volantu, přístrojového panelu, pa-
lubní desky, sedadel nebo jejich čalounění, předních, bočních a zadních
sloupků, bočního čalounění střechy, panelů předních dveří, obložení před-
ních dveří nebo reproduktorů v předních dveřích
●Úpravy na panelu předních dveří (například udělat do něj otvor)
●Opravy nebo úpravy předních blatníků, předního nárazníku nebo bočního
prostoru pro cestující
●Instalace chráničů mřížky (ochranné rámy atd.), sněhových radlic nebo
navijáků
●Úpravy systému odpružení vozidla
●Instalace elektronických zařízení, jako jsou mobilní dvoucestné rádiové
systémy (RF vysílač) a přehrávače CD
●<00d20053005500440059005c00030059004400e30048004b0052000300590052005d004c0047004f0044000300530055005200030052005600520045005c0003005600030057010c004f00480056005100ea005000030053005200560057004c00e5004800
5100740050[

1152-1. Plug-in hybridní systém
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
UPOZORNĚNÍ
■Větrací otvory hybridního (trakčního) akumulátoru
●Ujistěte se, že větrací otvor přívodu vzduchu není ničím blokován, např.
potahem sedadla, plastovým krytem nebo zavazadlem. Hybridní (trakční)
akumulátor se může přehrát a může dojít k jeho poškození.
●Když se ve větracím otvoru přívodu vzduchu nashromáždí prach atd., vy-
čistěte ho vysavačem, abyste předešli ucpání větracího otvoru.
●Zabraňte vniknutí vody nebo cizích látek do větracích otvorů, protože by to
<00500052004b004f00520003005d00530124005600520045004c00570003005d004e0055004400570003004400030053005200e3004e0052005d0048005100740003004b005c00450055004c004700510074004b00520003000b005700550044004e00fe00
510074004b0052000c00030044004e005800500058004f0069[toru.
●Nepřevážejte velké množství vody, např. lahve ochlazovače vody, ve vozi-
dle. Pokud se voda rozlije do hybridního (trakčního) akumulátoru, akumu-
látor se může poškodit. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
●Ve větracím otvoru je vestavěn filtr. Když filtr zůstává znatelně znečistěný
i po vyčistění větracího otvoru, je doporučeno vyčistění nebo výměna fil-
tru. Když čistíte filtr, viz S. 578.
■Poznámka o palivu
●U plug-in hybridních vozidel může palivo zůstávat v nádrži dlouhou dobu
a podléhat tak změnám kvality v závislosti na tom, jak je vozidlo používá-
no. Doplňte nejméně 20 litrů paliva každých 12 měsíců (doplňte celkově
nejméně 20 litrů během časového úseku 12 měsíců), protože to může
ovlivnit součásti palivového systému nebo benzínový motor.
●Pokud nebylo vozidlo po určitou dobu natankováno a je možné, že kvalita
zbývajícího paliva v nádrži se změnila, na multiinformačním displeji se
zobrazí "No new fuel has been added recently. Please refuel" (Poslední
dobou nebylo přidáno nové palivo. Natankujte prosím.), když je spínač
POWER je zapnut do režimu ZAPNUTO. Pokud se toto hlášení zobrazí,
ihned vozidlo natankujte.

2754-1. Informace o klíčích
PRIUS PHV_OM_OM47C99CZ_(EE)
4
Ovládání jednotlivých komponentů
■Pokud se zobrazí hlášení týkající se stavu elektronického klíče nebo režimu
spínače POWER atd.
Aby se zabránilo uzamknutí elektronického klíče uvnitř vozidla, opuštění vozi-
dla bez vypnutí spínače POWER nebo tomu, aby jiní cestující nechtěně ne-
odnesli klíč mimo vozidlo atd., může se na multiinformačním displeji zobrazit
hlášení, které vyzývá uživatele, aby ověřil stav elektronického klíče nebo spí-
nače POWER. V těchto případech ihned postupujte podle instrukcí zobraze-
ných na displeji.
■Pokud se na multiinformačním displeji zobrazí "Key Battery Low Repla-
ce Key Battery" (Baterie v klíči vybitá. Vyměňte baterii.)
Baterie v elektronickém klíči je vybitá. Vyměňte baterii elektronického klíče.
(→S. 646)
■Výměna akumulátoru
→S. 646
■Ověření čísla registrovaného klíče
Čísla klíčů, které jsou již zaregistrovány k vozidlu, je možné ověřit. Požádejte
kteréhokoliv autorizovaného prodejce nebo servise Toyota, nebo kterýkoliv
spolehlivý servis.
■Pokud se na multiinformačním displeji zobrazí "A New Key has been
Registered Contact Your Dealer for Details" (Byl zaregistrován nový klíč.
Pro podrobnosti kontaktujte vašeho prodejce)
Toto hlášení se zobrazí při každém otevření dveří řidiče, když jsou dveře ode-
mknuty zvenku po dobu přibližně 10 dní poté, co byl zaregistrován nový elek-
tronický klíč.
Pokud se zobrazí toto hlášení, ale vy jste neregistrovali žádný nový elektro-
nický klíč, požádejte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis, aby zkontroloval, zda nebyl zaregistrován
nějaký neznámý elektronický klíč (jiný než klíče ve vašem vlastnictví).
■Pokud je použit špatný klíč
<003d006900500048004e000300560048000300590052004f0051010c00030053005500520057006900fe0074000f000300440045005c0003004c005d0052004f005200590044004f000300590051004c0057011c005100740003005000480046004b004400
51004c00560050005800560011[

3875-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47C99CZ_(EE)
5
Jízda
VÝSTRAHA
■Abyste předešli poruše kamerového senzoru
Dodržujte následující pokyny.
Jinak kamerový senzor nemusí fungovat správně, což může vést k nehodě
s následky smrtelných nebo vážných zranění.
●Vždy udržujte čelní sklo čisté.
• Pokud je čelní sklo zašpiněno nebo pokryto mastnou vrstvou, dešťový-
mi kapkami, sněhem atd., čelní sklo očistěte.
• Pokud je na čelní sklo aplikován povlak na sklo, stále bude nutné použí-
vat stěrače čelního skla k odstranění dešťových kapek atd. z části čelní-
ho skla před kamerovým senzorem.
• Pokud je vnitřní strana čelního skla, kde je upevněn kamerový senzor,
zašpiněna, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
●Pokud je oblast čelního skla před kamerovým senzorem zamlžená nebo
pokryta orosením nebo námrazou, použijte odmlžování čelního skla, abys-
te odstranili zamlžení, orosení nebo námrazu. (→S. 535)
●Pokud nelze řádně odstranit dešťové kapky z oblasti čelního skla před ka-
merovým senzorem pomocí stěračů čelního skla, vyměňte gumičku stěra-
če nebo lištu stěrače.
• Výměna gumičky stěrače: →S. 643
• Pokud je nutná výměna lišt stěračů, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nelepte tónovací fólie na čelní sklo.
●Vyměňte čelní sklo, pokud je sklo poškozené nebo prasklé.
Pokud je nutná výměna čelního skla, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nenamáčejte kamerový senzor.
●Zabraňte tomu, aby do kamerového senzoru svítila jasná světla.
●Nepřipevňujte předměty, jako jsou ná-
lepky, průhledné nálepky atd., na vnější
stranu čelního skla před kamerovým
senzorem (šedá oblast na obrázku).
A: Od horního okraje čelního skla do
přibližně 1 cm pod spodní okraj kamero-
vého senzoru
B: Přibližně 20 cm (Přibližně 10 cm
vpravo a vlevo od středu kamerového
senzoru)

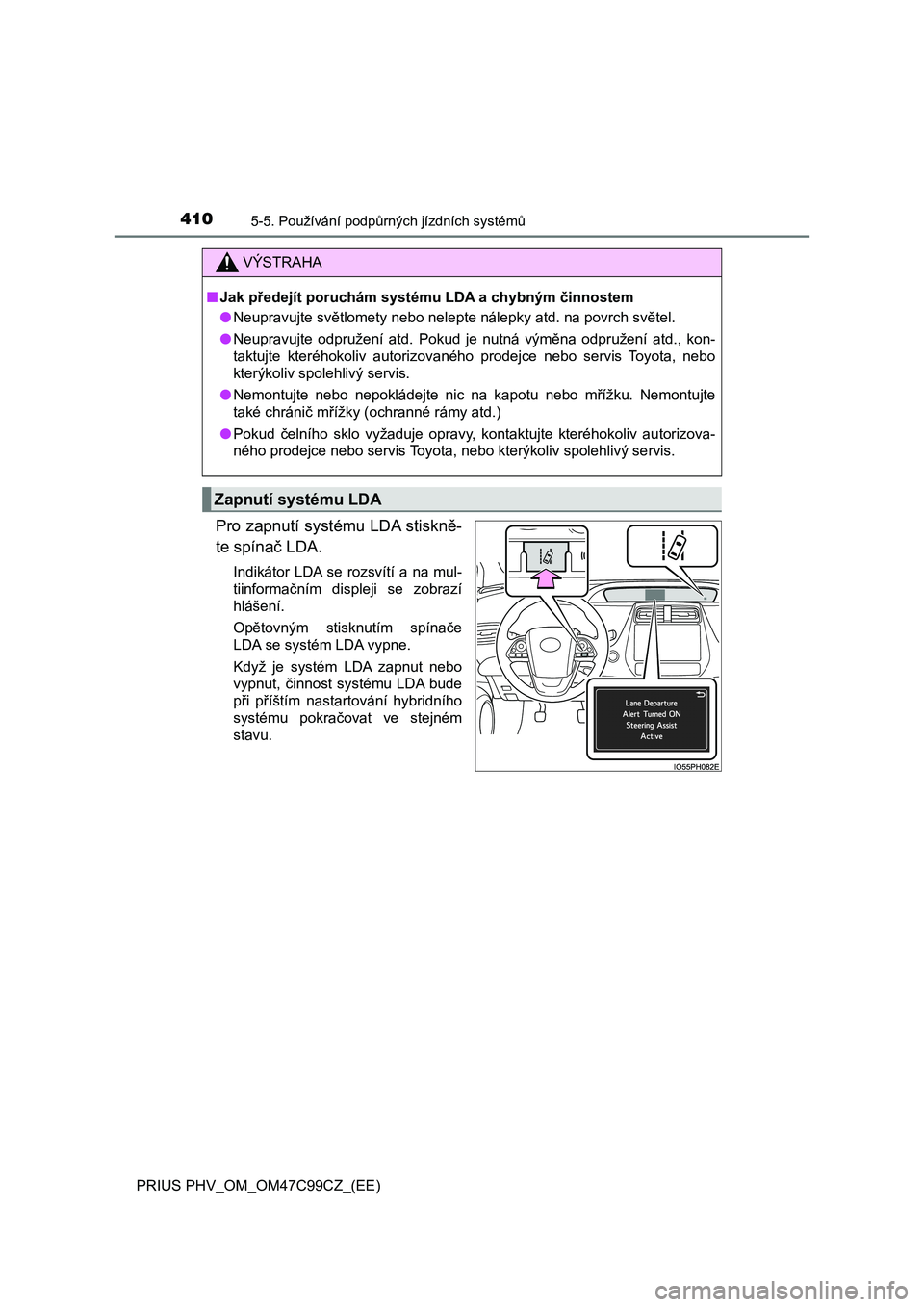

4105-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47C99CZ_(EE)
Pro zapnutí systému LDA stiskně-
te spínač LDA.
Indikátor LDA se rozsvítí a na mul-
tiinformačním displeji se zobrazí
hlášení.
Opětovným stisknutím spínače
LDA se systém LDA vypne.
Když je systém LDA zapnut nebo
vypnut, činnost systému LDA bude
při příštím nastartování hybridního
systému pokračovat ve stejném
stavu.
VÝSTRAHA
■Jak předejít poruchám systému LDA a chybným činnostem
●Neupravujte světlomety nebo nelepte nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy atd.)
●Pokud čelního sklo vyžaduje opravy, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Zapnutí systému LDA

5245-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Když jsou vypnuty systémy TRC/VSC
Buďte zvláště opatrní a jezděte rychlostí odpovídající stavu vozovky. Proto-
že tyto systémy slouží k zajištění stability vozidla a přenosu hnací síly, nevy-
pínejte systémy TRC/VSC, pokud to není nezbytné.
■Výměna pneumatik
Ujistěte se, že všechny pneumatiky jsou předepsaného rozměru, značky,
vzorku běhounu a celkové zátěže. Dále se ujistěte, že jsou pneumatiky na-
huštěny na doporučený tlak huštění pneumatik.
Systémy ABS, TRC a VSC nebudou fungovat správně, pokud jsou na vozi-
dle nasazeny rozdílné pneumatiky.
Když měníte pneumatiky nebo kola, kontaktujte pro další informace které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
■Zacházení s pneumatikami a odpružením
Používání pneumatik s jakýmkoliv problémem nebo úpravy odpružení ovliv-
ní asistenční jízdní systémy, což může způsobit poruchu těchto systémů.
