2018 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

2253. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Stiskněte nebo na spínačích ovládání přístroje a zvolte iko-
nu požadované položky.
Zvolená ikona se zvýrazní a zobrazení se přepne na obrazovku s informa-
cemi.
Když jsou RSA (Asistent dopravních značek) a omezovač rychlosti vypnuty,
může být zvolena také pomocná obrazovka hlavního displeje. (→S. 219)
Stiskněte nebo na spínačích ovládání přístroje pro přepnutí
obsahu zobrazení.
Stiskněte na obrazovkách,
kde je nutné zvolit nebo potvrdit
nějakou položku.
Na obrazovkách se zobrazením
záložky se stisknutím zvolí
zobrazení záložky, a zobrazení ob-
razovky může být změněno stisk-
nutím nebo na spínačích
ovládání přístroje.
Pro návrat na předchozí obrazovku stiskněte .
Když je zvoleno , stisknutím nebo na spínačích ovládání
přístroje mohou být zobrazeny následující informace.
●Monitor energie(→S. 226)
●Indikátor hybridního systému (→S. 229)
●"Fuel Consumption Record" (Záznam spotřeby paliva) (→S. 237)
●"Drive Monitor" (Monitor jízdy) (→S. 240)
●"Drive Monitor 2" (Monitor jízdy 2) (→S. 241)
●"Eco-Diary" (Eko-deník) (→S. 242)
Základní činnosti
1
2
Zobrazení záložky
P
Informace o jízdě
4

2263. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
◆Monitor energie
Monitor energie může být použit pro kontrolu stavu pohonu vozidla,
provozního stavu hybridního systému a stavu regenerace energie.
Když nabíjíte z externího zdroje elektrického proudu, zobrazí se tok
elektrické energie při nabíjení.
U vozidel se solárním systémem nabíjení se také zobrazí přibližná úro-
veň generování energie.
Když proudí energie, objeví se šipky a jasný světelný bod se pohy-
buje, aby ukázal směr proudění energie. Když energie neproudí,
jasný světelný bod se nezobrazí.
●Šipky z vyobrazení motoru směřující k elektrickému (trakčnímu)
motoru nebo kolům jsou zobrazeny červeně.
●Šipka označující spotřebu energie je zobrazena žlutě, a šipka
označující regeneraci energie nebo nabíjení je zobrazena zele-
ně. Také barva kolem vyobrazení hybridního (trakčního) akumu-
látoru se mění.
Jako příklad jsou na obrázku zobrazeny všechny šipky, ale aktuální ob-
sah zobrazení se bude lišit.

2273. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)■
Kromě nabíjení
Benzínový motor
Elektrický(trakční)
motor
Činnost systému klimatizace
*1
Hybridní (trakční)
akumulátor
Kolo
Jasný světelný bod ukazující proudění energie
(Příklad zobrazení)
●Když se hybridní (trakční) akumulátor dobíjí, jasný světelný bod
se pohybuje směrem k .
●Během jízdy se jasný světelný bod pohybuje od nebo
(nebo od obou, podle situace) směrem k .
*2
●Když je v činnosti kompresor klimatizace, jasný světelný bod se
pohybuje od k .
●Během jízdy se vyobrazení kol otáčí.
*1: Zobrazí se, když je systém klimatizace v činnosti.
*2: Zobrazení se může lišit v závislosti na stavu jízdy.
■
Při nabíjení
Hybridní (trakční)
akumulátor
Nabíjecí konektor
(Příklad zobrazení)
Když se hybridní (trakční) akumulátor nabíjí, jasný světelný bod se
pohybuje od k .
1
2
3
4
5
6
4
12
5
43
1
2
21

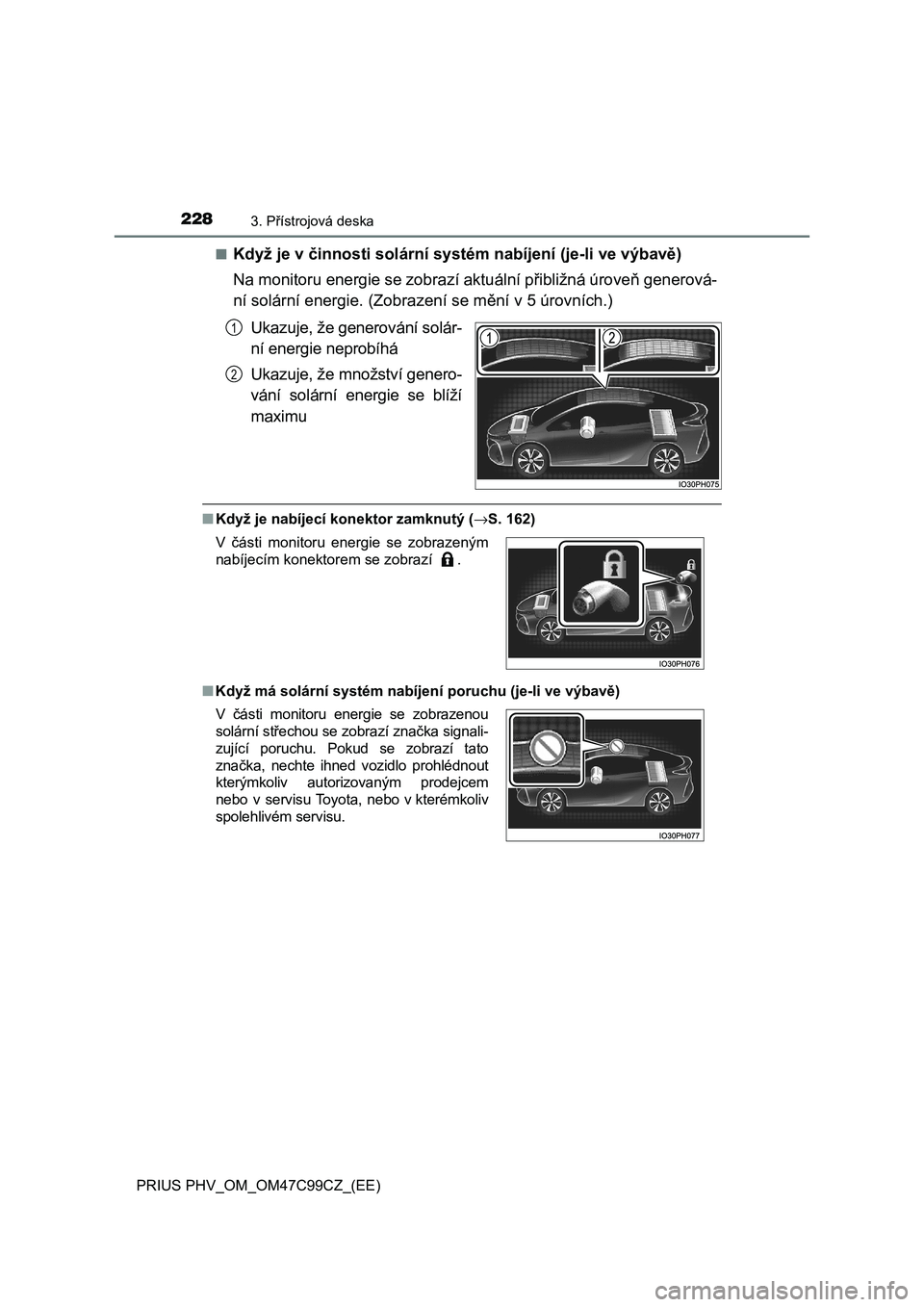

2283. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)■
Když je v činnosti solární systém nabíjení (je-li ve výbavě)
Na monitoru energie se zobrazí aktuální přibližná úroveň generová-
ní solární energie. (Zobrazení se mění v 5 úrovních.)
Ukazuje, že generování solár-
ní energie neprobíhá
Ukazuje, že množství genero-
vání solární energie se blíží
maximu
■Když je nabíjecí konektor zamknutý (→S. 162)
■Když má solární systém nabíjení poruchu (je-li ve výbavě)
1
2
V části monitoru energie se zobrazeným
nabíjecím konektorem se zobrazí .
V části monitoru energie se zobrazenou
solární střechou se zobrazí značka signali-
zující poruchu. Pokud se zobrazí tato
značka, nechte ihned vozidlo prohlédnout
kterýmkoliv autorizovaným prodejcem
nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

2293. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
◆Indikátor hybridního systému
Zobrazení se mění podle ovládání plynového pedálu a zobrazuje
aktuální charakter jízdy a stav regenerace energie.
V režimu EV a v režimu HV jsou obsahy zobrazení indikátoru hybridního
systému rozdílné.
Indikátor hybridního systému může být zobrazen na pomocné obrazov-
ce hlavního displeje (→S. 220) a na projekčním displeji (je-li ve výbavě)
(→S. 258).
■
Jak rozumět zobrazení
V režimu EV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Oblast EV jízdy
Ukazuje, že vozidlo jede použitím pouze elektrického (trakčního) motoru.
Oblast činnosti benzínového motoru
Ukazuje, že je jako doplňkový pohon používán benzínový motor.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí.
Mění se v rozsahu "EKO akcelerace". (→S. 232)
*1
Projekční displej
(je-li ve výbavě) Pomocná
obrazovka Multiinformační
displej
1
2
3
4

2303. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Indikátor EV*1, 2
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elektrického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
→S. 235
Eko skóre
→S. 233
Jízdní dosah EV
→S. 258
●Udržováním indikátoru v Eko oblasti může být dosaženo jízdy
šetrnější k životnímu prostředí.
●Oblast dobíjení ukazuje stav regenerace
*3. Regenerovaná ener-
gie bude použita k dobití hybridního (trakčního) akumulátoru.
*1: Nezobrazuje se na pomocné obrazovce nebo na projekčním displeji.
*2: Funkce indikátoru EV může být vypnuta v nastavení "Meter Customize"
(Přizpůsobení přístroje). (→S. 253)
*3: Pojem "regenerace" používaný v této příručce znamená přeměnu ener-
gie vytvořené pohybem vozidla na elektrickou energii.
5
6
7
8

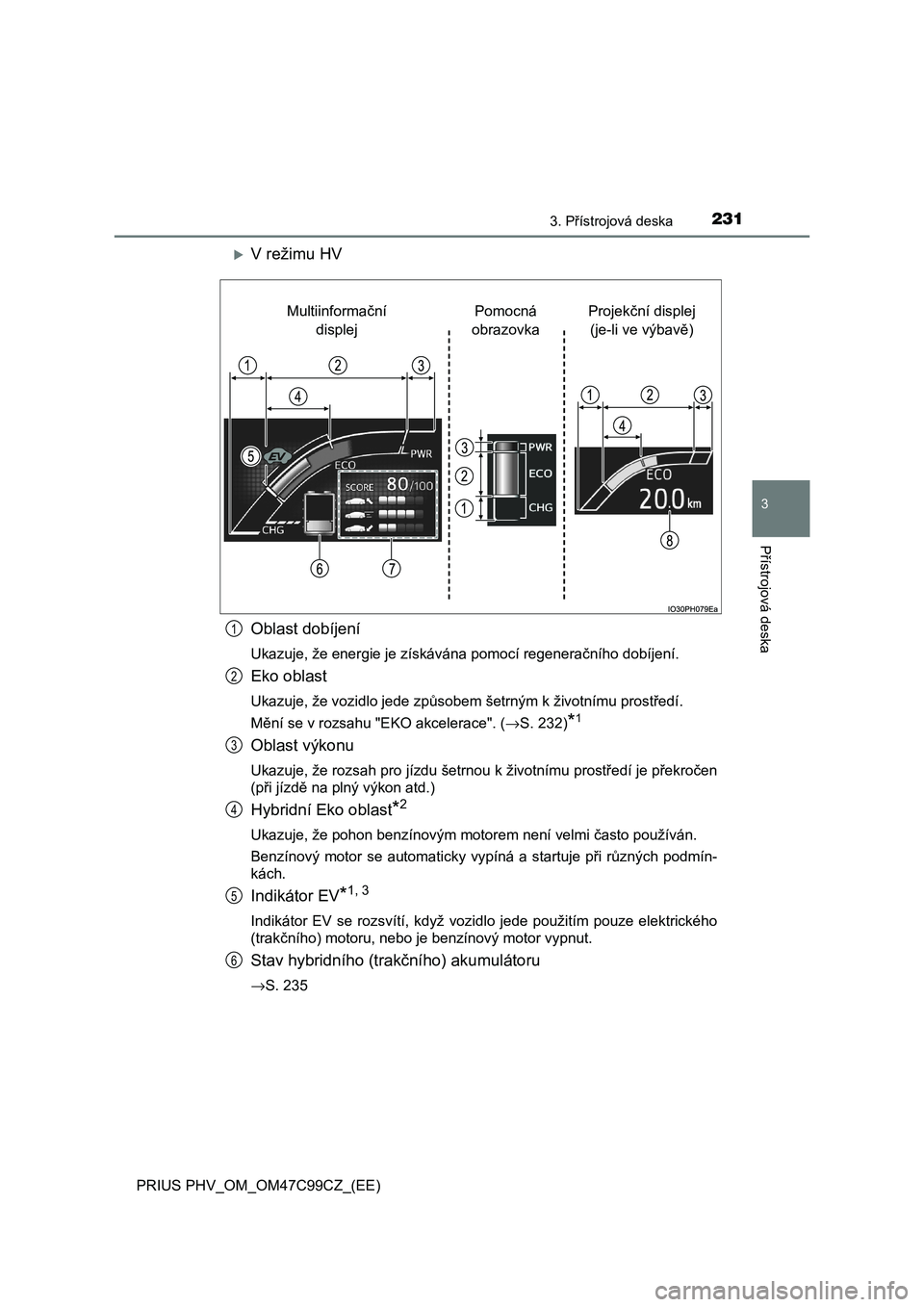

2313. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
V režimu HV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí.
Mění se v rozsahu "EKO akcelerace". (→S. 232)
*1
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou k životnímu prostředí je překročen
(při jízdě na plný výkon atd.)
Hybridní Eko oblast*2
Ukazuje, že pohon benzínovým motorem není velmi často používán.
Benzínový motor se automaticky vypíná a startuje při různých podmín-
kách.
Indikátor EV*1, 3
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elektrického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
→S. 235
Projekční displej
(je-li ve výbavě) Pomocná
obrazovka Multiinformační
displej
1
2
3
4
5
6

2323. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Eko skóre
→S. 233
Jízdní dosah EV
→S. 258
●Udržováním indikátoru v Eko oblasti může být dosaženo jízdy
šetrnější k životnímu prostředí.
●Oblast dobíjení ukazuje stav regenerace
*4. Regenerovaná ener-
gie bude použita k dobití hybridního (trakčního) akumulátoru.
*1: Nezobrazuje se na pomocné obrazovce nebo na projekčním displeji.
*2: Nezobrazuje se na pomocné obrazovce.
*3: Funkce indikátoru EV může být vypnuta v nastavení "Meter Customize"
(Přizpůsobení přístroje). (→S. 253)
*4: Pojem "regenerace" používaný v této příručce znamená přeměnu ener-
gie vytvořené pohybem vozidla na elektrickou energii.
■
"ECO Accelerator Guidance" (EKO akcelerace)
V Eko oblasti je zobrazena modrá zóna, kterou je možno použít
jako referenční rozsah činnosti pro používání plynového pedálu
podle jízdních podmínek, například při rozjezdu a jízdě.
Zobrazení "EKO akcelerace" se mění podle charakteru jízdy, například
při rozjezdu nebo jízdě.
Je snadnější jezdit způsobem šetrnějším k životnímu prostředí, pokud
pojedete podle zobrazení ukazujícího ovládání plynového pedálu a po-
kud ho udržíte v rozsahu "EKO akcelerace". (→S. 338)
Funkce "EKO akcelerace" může být vypnuta v nastavení "Meter Custo-
mize" (Přizpůsobení přístroje). (→S. 253)
7
8
V režimu EVV režimu HV
"EKO akcelerace""EKO akcelerace"
