2018 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

6337-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
7
Údržba a péče
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

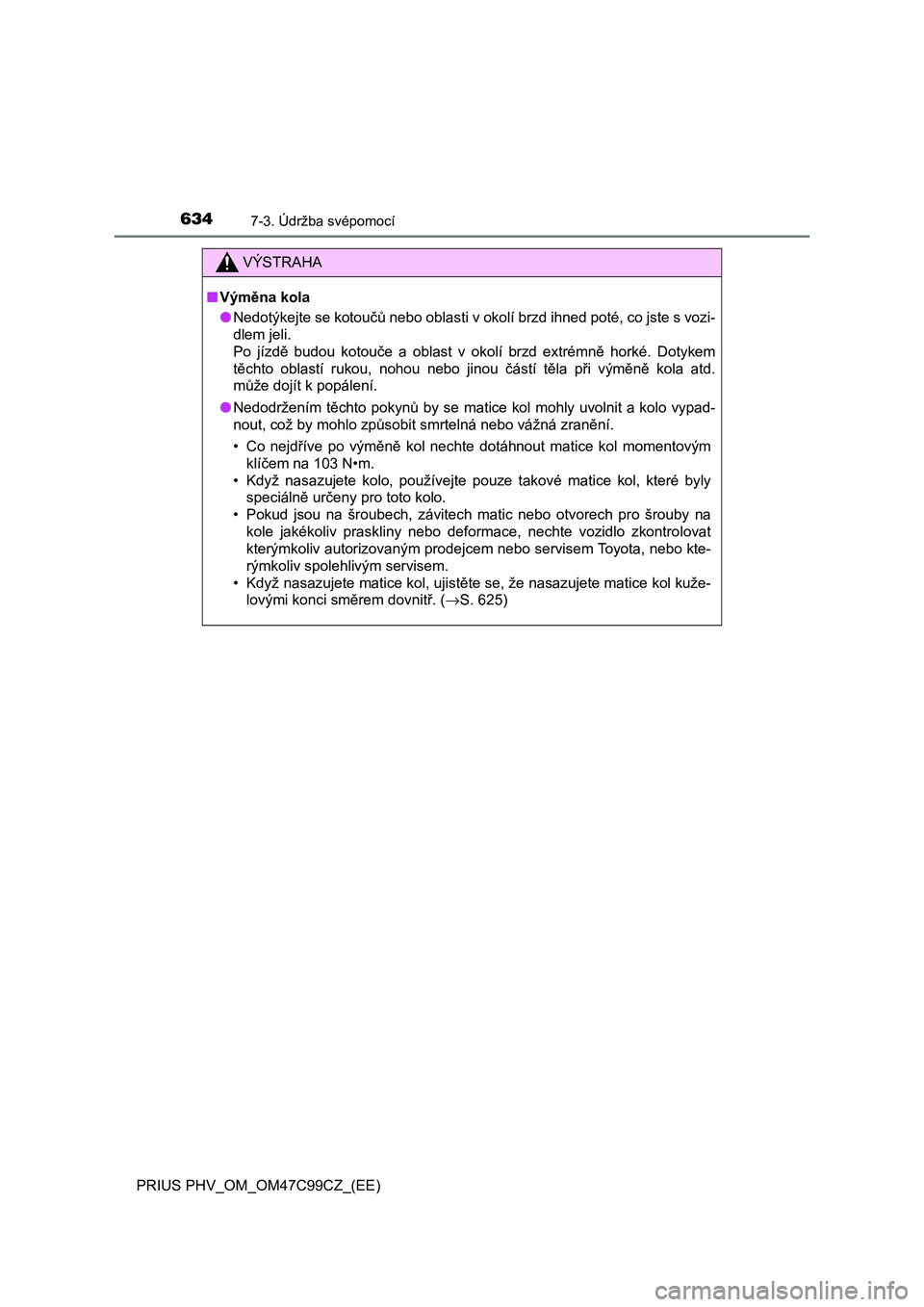

6347-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Výměna kola
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (→S. 625)

6357-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
7
Údržba a péče
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Otáčejte maticemi s límcem, až se
límce dotknou kola.
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte zvedák a veškeré nářadí.
Nasazení kola
1
Límec
Disk kolaO
P
Q
R

6367-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
■Zvedací místo
■Uložení zvedáku Značka označující zvedací místo je vyra-
žena na spodní straně vozidla.
Zasuňte zvedák úplně do úložného místa
a otáčejte částí , abyste zvedák zajistili.
A

6377-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
7
Údržba a péče
■Certifikace pro zvedák

6387-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
UPOZORNĚNÍ
■Když měníte pneumatiky
Když demontujete nebo montujete kola, pneumatiky nebo ventilek a vysílač
výstražného systému tlaku pneumatik, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis, proto-
že ventilek a vysílač výstražného systému tlaku pneumatik se může při
chybném zacházení poškodit.

6397-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
7
Údržba a péče
Filtr klimatizace
Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připojen. Nepoužívejte také dálkově
ovládaný systém klimatizace během této činnosti.
Otevřete dveře spolujezdce vpředu.
Ponecháním otevřených dveří můžete předejít neočekávané činnosti dál-
kově ovládaného systému klimatizace. (→S. 543)
Otevřete odkládací schránku a
vysuňte tlumič.
Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku,
přičemž ji podpírejte.
Filtr klimatizace se musí pravidelně vyměňovat, aby byla zajištěna
účinnost klimatizace.
Výměna filtru klimatizace
1
2
3
4

6407-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
Při úplně otevřené odkládací
schránce lehce odkládací
schránku nadzvedněte a zatáh-
něte ji směrem k sedadlu, abyste
odpojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, po-
kud se odkládací schránka neod-
pojí při lehkém zatažení. Spíše
táhněte směrem k sedadlu při mír-
ném upravování výšky odkládací
schránky.
Vyjměte kryt filtru.
Odjistěte kryt filtru.
Posuňte kryt filtru ve směru šipky a pak ho vytáhněte ven ze závěsů.
Vyjměte pouzdro filtru.
5
6
1
2
Vozidla s levostranným
řízenímVozidla s pravostranným
řízením
7
