2018 TOYOTA PRIUS PLUG-IN HYBRID zvedák

5
1
9 8
7
6
5
4 2
PRIUS PHV_OM_OM47C99CZ_(EE)
3
7-1. Údržba a péče
Čistění a ochrana exteriéru
vozidla .............................572
Čistění a ochrana interiéru
vozidla .............................577
7-2. Údržba
Požadavky na údržbu ........583
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí .......................586
Kapota ...............................589
Umístění podlahového
zvedáku ...........................591
Motorový prostor ................592
Pneumatiky ........................606
Tlak huštění pneumatik......622
Kola....................................624
Výměna kola ......................627
Filtr klimatizace ..................639
Výměna gumičky stěračů...643
Baterie elektronického
klíče .................................646
Kontrola a výměna
pojistek ............................649
Žárovky ..............................6538-1. Základní informace
Varovná světla .................. 662
Když musíte zastavit vozidlo
v případě nouze .............. 663
8-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo ......................... 664
Když máte podezření
na poruchu ...................... 670
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............ 671
Když se zobrazí výstražné
hlášení ............................ 680
Když dojde k defektu
pneumatiky...................... 688
Když nelze nastartovat
hybridní systém ............... 706
Když elektronický klíč řádně
nefunguje ........................ 708
Když se vybije
12V akumulátor ............... 712
Když se vozidlo přehřívá ... 718
Když vozidlo uvízne .......... 723
7Údržba a péče8Když nastanou potíže

3985-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Kdy přednárazový bezpečnostní systém vypnout
V následujících situacích vypněte tento systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrtelných nebo vážných zra-
nění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozidlo
●Když převážíte vozidlo pomocí nákladního vozidla, lodí, nebo podobnými
způsoby přepravy
●Když je vozidlo zvednuto na zvedáku se zapnutým hybridním systémem
a pneumatiky se mohou volně protáčet
●Když kontrolujete vozidlo použitím bubnového testeru, např. vozidlového
dynamometru nebo testeru rychloměru, nebo když používáte vyvažovačku
kol na vozidle
●Když jsou přední nárazník nebo přední mřížka vystaveny silnému nárazu
z důvodu nehody nebo jiných příčin
●Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu
●Když vozidlo jede sportovním způsobem nebo v terénu
●Když nejsou pneumatiky správně nahuštěny
●Když jsou pneumatiky silně opotřebené
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použity kompaktní rezervní kolo nebo sada pro nouzovou opra-
vu pneumatiky
●Pokud je na vozidlo namontováno vybavení (sněhový pluh atd.), které
může překážet radarovému senzoru nebo kamerovému senzoru

571
7Údržba a péče
PRIUS PHV_OM_OM47C99CZ_(EE)7-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 572
Čistění a ochrana
interiéru vozidla ............... 577
7-2. Údržba
Požadavky na údržbu ........ 583
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ....................... 586
Kapota ............................... 589
Umístění podlahového
zvedáku ........................... 591
Motorový prostor ................ 592
Pneumatiky ........................ 606
Tlak huštění pneumatik...... 622
Kola.................................... 624
Výměna kola ...................... 627
Filtr klimatizace .................. 639
Výměna gumičky stěračů... 643
Baterie elektronického
klíče ................................. 646
Kontrola a výměna
pojistek ............................ 649
Žárovky .............................. 653

5917-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
7
Údržba a péče

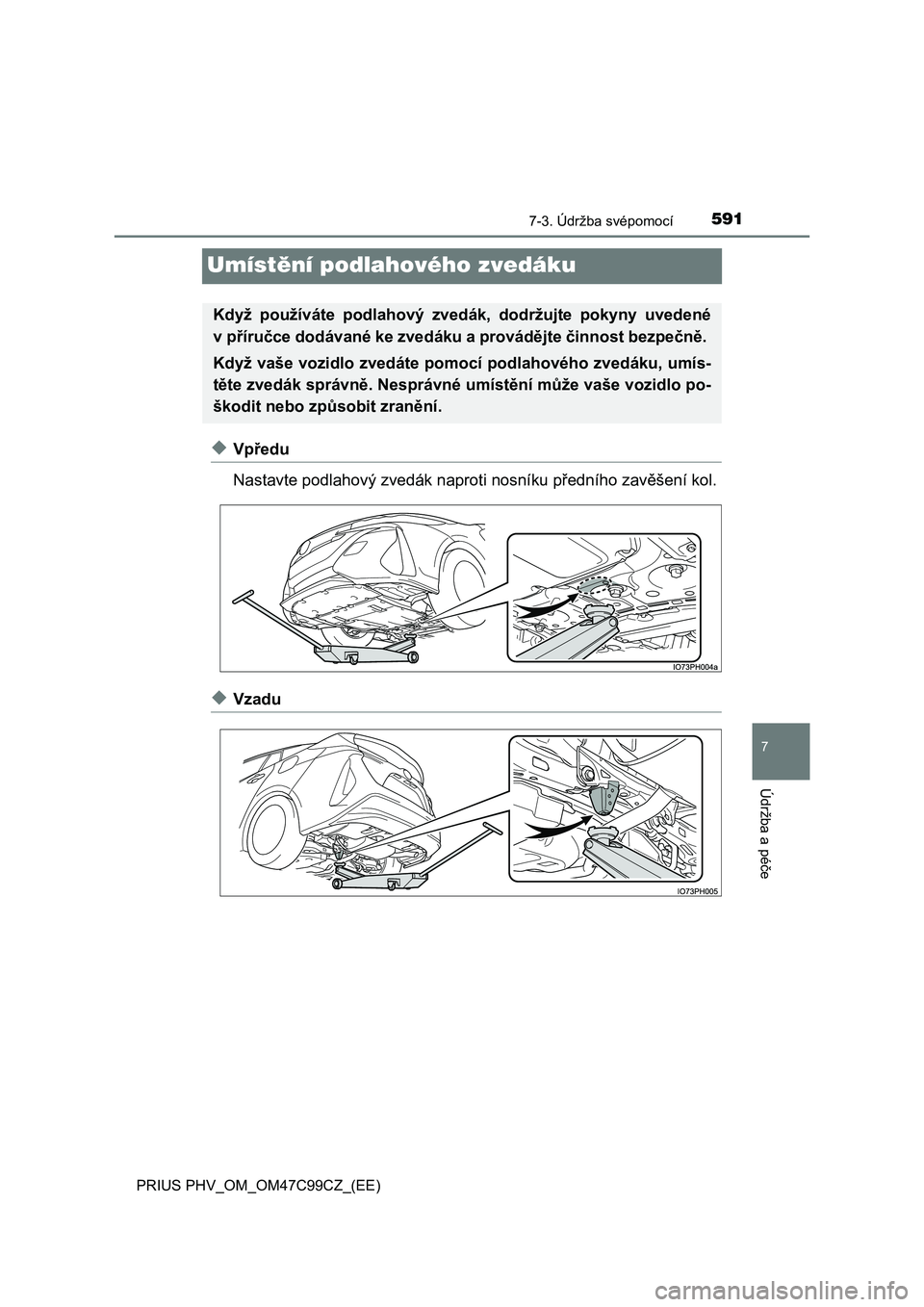

Umístění podlahového zvedáku
◆Vpředu
Nastavte podlahový zvedák naproti nosníku předního zavěšení kol.
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

6277-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
7
Údržba a péče
Výměna pneumatiky
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přeřaďte zařazenou polohu do P.
●Vypněte hybridní systém.
Když vaše vozidlo zvedáte pomocí zvedáku, umístěte zvedák
správně.
Nesprávné umístění může vaše vozidlo poškodit nebo způsobit
zranění.
Před zvedáním vozidla

6287-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
Umístění zvedáku a nářadí
Zvedák
Brašna s nářadím
Tažné okoKlika zvedáku
Klíč na matice kol1
2
3
4
5

6297-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●<0033005500520003005900ea0050010c005100580003004e0052004f0044000300530052005800e5007400590048004d005700480003005300520058005d00480003005d0059004800470069004e0003004700520047006900590044005100ea0003005600
0300570074005000570052000300590052005d004c0047004f[em.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
■Když vyjímáte zvedák z úložného místa
Zvedák může být horký vlivem tepla z nabíjecího zařízení během nebo po
nabíjení. Když zacházíte se zvedákem, použijte rukavice. Pokud se ho do-
tknete holou rukou, můžete se popálit.
●Umístěte zvedák řádně na místo určené
ke zvedání.
(→S. 632)

6307-3. Údržba svépomocí
PRIUS PHV_OM_OM47C99CZ_(EE)
Otevřete zadní dveře. (→S. 282)
Zvedněte desku pod krytem
schránky a vyjměte brašnu
s nářadím.
Otevřete brašnu s nářadím a pak vyjměte kliku zvedáku a klíč na
matice kol.
Po použití nářadí ho uložte obráceným postupem.
Vyjmutí nářadí
1
2
3
