541-2. Bezpečnost dětí
PRIUS PHV_OM_OM47C99CZ_(EE)
Dětské zádržné systémy
Zapamatujte si ....................................................................... S. 54
Dětský zádržný systém .......................................................... S. 56
Když používáte dětský zádržný systém ................................. S. 59
Způsob instalace dětského zádržného systému
• Upevnění pomocí bezpečnostního pásu ............................ S. 62
• Upevnění pomocí pevných úchytů ISOFIX ........................ S. 68
• Použití držáku úchytů (pro horní řemen) ............................ S. 73
●Mějte na paměti a dodržujte varování, stejně jako zákony a předpi-
sy pro dětské zádržné systémy.
●Používejte dětský zádržný systém, dokud dítě nebude dostatečně
velké, aby mohlo použít bezpečnostní pásy ve vozidle.
●Vyberte si dětský zádržný systém odpovídající věku a velikosti dítěte.
●Mějte na paměti, že ne všechny dětské zádržné systémy jsou vhod-
né pro všechna vozidla.
Před použitím nebo koupí dětského zádržného systému zkontrolujte
kompatibilitu dětského zádržného systému s umístěním na sedadle.
(→S. 62, 69)
V této příručce jsou popsány pokyny, které je nutné dodržet před
instalací dětského zádržného systému, různé typy dětských zá-
držných systémů, stejně jako způsoby instalace atd.
●Když jedete s malými dětmi, které nemohou řádně používat bez-
pečnostní pás, použijte dětský zádržný systém. Z důvodu bez-
pečnosti dětí instalujte dětský zádržný systém na zadní sedadlo.
Dodržujte způsob instalace, který je v instrukční příručce dodané
k zádržnému systému.
●Je doporučeno používat originální dětský zádržný systém Toyota,
protože je bezpečnější pro použití v tomto vozidle. Originální dět-
ské zádržné systémy Toyota jsou vyrobeny speciálně pro vozidla
Toyota. Mohou být zakoupeny u prodejce Toyota.
Obsah
Zapamatujte si

581-2. Bezpečnost dětí
PRIUS PHV_OM_OM47C99CZ_(EE)■
Typy způsobů instalace dětského zádržného systému
Instalaci dětského zádržného systému ověřte podle příručky dodané
k dětskému zádržnému systému.
Způsob instalaceStrana
Připevnění pomocí
bezpečnostních
pásůS. 62
Připevnění pomocí
pevných úchytů
ISOFIXS. 68
Připevnění pomocí
držáků úchytů
(pro horní řemen)
S. 73

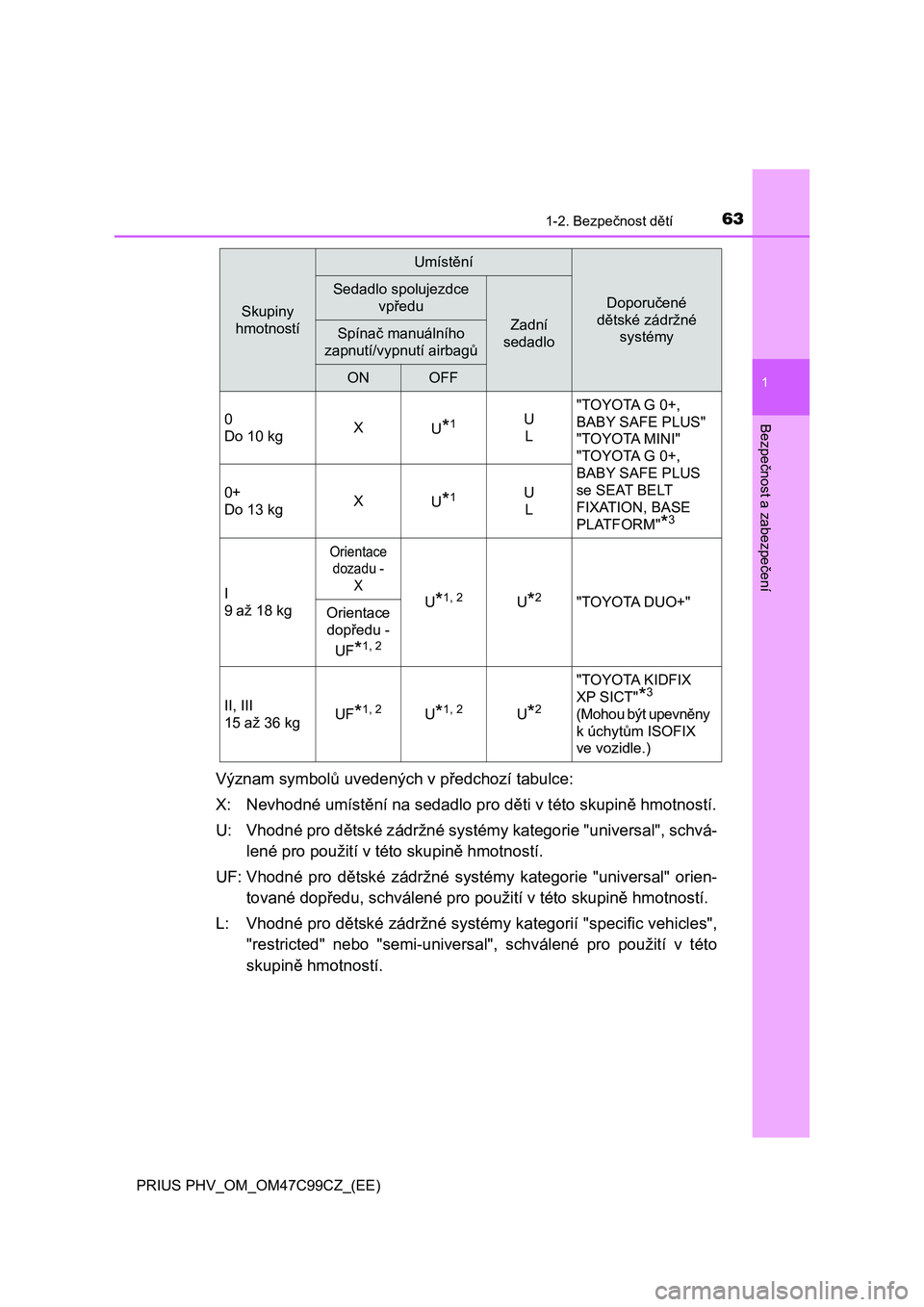

631-2. Bezpečnost dětí
1
PRIUS PHV_OM_OM47C99CZ_(EE)
Bezpečnost a zabezpečení
Význam symbolů uvedených v předchozí tabulce:
X: Nevhodné umístění na sedadlo pro děti v této skupině hmotností.
U: Vhodné pro dětské zádržné systémy kategorie "universal", schvá-
lené pro použití v této skupině hmotností.
UF: Vhodné pro dětské zádržné systémy kategorie "universal" orien-
tované dopředu, schválené pro použití v této skupině hmotností.
L: Vhodné pro dětské zádržné systémy kategorií "specific vehicles",
"restricted" nebo "semi-universal", schválené pro použití v této
skupině hmotností.
Skupiny
hmotností
Umístění
Doporučené
dětské zádržné
systémySedadlo spolujezdce
vpředu
Zadní
sedadloSpínač manuálního
zapnutí/vypnutí airbagů
ONOFF
0
Do 10 kgX
U
*1U
L"TOYOTA G 0+,
BABY SAFE PLUS"
"TOYOTA MINI"
"TOYOTA G 0+,
BABY SAFE PLUS
se SEAT BELT
FIXATION, BASE
PLATFORM"
*3
0+
Do 13 kgX
U*1U
L
I
9 až 18 kg
Orientace
dozadu -
X
U*1, 2U*2"TOYOTA DUO+"
Orientace
dopředu -
UF
*1, 2
II, III
15 až 36 kgUF*1, 2U*1, 2U*2
"TOYOTA KIDFIX
XP SICT"
*3
(Mohou být upevněny
k úchytům ISOFIX
ve vozidle.)

681-2. Bezpečnost dětí
PRIUS PHV_OM_OM47C99CZ_(EE)■
Pevné úchyty ISOFIX (Dětský zádržný systém ISOFIX)
Spodními úchyty je vybaveno
každé zadní sedadlo. (Na seda-
dlech jsou umístěny značky
označující polohu úchytů.)
■Ověření skupiny hmotností a třídy velikostí pro dětské zádržné
systémy odpovídající ECE R44 ISOFIX
Ověřte odpovídající [Skupina hmotností] podle hmotnosti dítěte
(→S. 57)
(Př. 1) Když je hmotnost 12 kg, [Skupina hmotností 0+]
(Př. 2) Když je hmotnost 15 kg, [Skupina hmotností I]
Ověření třídy velikostí
Zvolte třídu velikostí odpovídající [Skupina hmotností] ověřenou
v kroku podle [Dětské zádržné systémy připevněné pomocí
ISOFIX (ECE R44) - Tabulka kompatibility a doporučených dět-
ských zádržných systémů] (→S. 69)
*.
(Př. 1) Když je [Skupina hmotností 0+], odpovídající třída veli-
kostí je [C], [D], [E].
(Př. 2) Když je [Skupina hmotností I], odpovídající třída velikostí
je [A], [B], [B1], [C], [D].
*: Avšak položky, které jsou označeny [X], nemohou být zvoleny, přestože
mají odpovídající velikostní třídu v tabulce vhodnosti u [Umístění]. Zvol-
te také výrobek určený pomocí [Doporučené dětské zádržné systémy]
(→S. 70), pokud je položka označena [IL].
Dětský zádržný systém připevněný pomocí pevných úchytů
ISOFIX
1
2
1

691-2. Bezpečnost dětí
1
PRIUS PHV_OM_OM47C99CZ_(EE)
Bezpečnost a zabezpečení
■Dětské zádržné systémy připevněné pomocí ISOFIX (ECE R44)
- Tabulka kompatibility a doporučených dětských zádržných
systémů
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "tříd
velikostí". Podle této "třídy velikostí" můžete dětskou sedačku pou-
žít ve vozidle v umístění na sedadle uvedeném v tabulce - viz níže.
"Třída velikostí" a "skupina hmotností" vašeho dětského zádržného
systému - viz příručka k dětskému zádržnému systému.
Pokud váš dětský zádržný systém nemá žádnou "třídu velikostí"
(nebo pokud nemůžete najít informace v níže uvedené tabulce) - in-
formujte se v "seznamu vozidel" dětského zádržného systému
o kompatibilitě, nebo se zeptejte dodavatele vaší dětské sedačky.
Třída velikostíPopis
ADětské zádržné systémy orientované dopředu
s plnou výškou
BDětské zádržné systémy orientované dopředu
se sníženou výškou
B1Dětské zádržné systémy orientované dopředu
se sníženou výškou
CDětské zádržné systémy orientované dozadu
s plnou velikostí
DDětské zádržné systémy orientované dozadu
se sníženou velikostí
E Kojenecká sedačka orientovaná dozadu
FKojenecká sedačka (carrycot) orientovaná
na levou stranu
GKojenecká sedačka (carrycot) orientovaná
na pravou stranu

701-2. Bezpečnost dětí
PRIUS PHV_OM_OM47C99CZ_(EE)
Význam symbolů uvedených v předchozí tabulce:
X: Nevhodné umístění pro dětské zádržné systémy ISOFIX v této
skupině hmotností a/nebo třídě velikostí.
IUF: Vhodné pro dětské zádržné systémy ISOFIX orientované dopře-
du kategorie "universal", schválené pro použití v této skupině
hmotností.
IL: Vhodné pro dětské zádržné systémy ISOFIX kategorií "specific
vehicles", "restricted" nebo "semi-universal", schválené pro pou-
žití v této skupině hmotností.
*: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hla-
vy je možné vyjmout, vyjměte opěrku hlavy. Jinak dejte opěrku hlavy do
nejvyšší polohy.
Skupiny
hmotnostíTřída
velikostí
Umístění
Doporučené
dětské zádržné
systémyPřední
sedadlo
Zadní
sedadlo
Sedadlo
spolujezdce
Přenosná
taška
(carrycot)FXX
−
GX X
0
Do 10 kgEXIL
"TOYOTA MINI"
"TOYOTA MIDI"
0+
Do 13 kgEXIL
DXIL
CXIL
I
9 až 18 kgDXIL
−
CXIL
BXIUF
*
IL*"TOYOTA MIDI"
B1 XIUF
*
IL*
"TOYOTA DUO+"
"TOYOTA MIDI"
AXIUF*
IL*"TOYOTA MIDI"

711-2. Bezpečnost dětí
1
PRIUS PHV_OM_OM47C99CZ_(EE)
Bezpečnost a zabezpečení
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné
mimo oblast EU.
●Když instalujete dětskou sedačku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřekáželo dítěti nebo dětskému zádrž-
nému systému.
■Dětské zádržné systémy i-Size připevněné pomocí ISOFIX
(ECE R129) - Tabulka kompatibility
Pokud je váš dětský zádržný systém v kategorii "i-Size", můžete ho
instalovat v umístěních na sedadle uvedených u i-U v níže uvedené
tabulce.
Kategorii dětského zádržného systému naleznete v příručce k dět-
skému zádržnému systému.
Význam symbolů uvedených v předchozí tabulce:
X: Nevhodné pro použití s dětskými zádržnými systémy i-Size.
i-U: Vhodné pro dětské zádržné systémy i-Size "universal" orientované
dopředu a dozadu.
*: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hla-
vy je možné vyjmout, vyjměte opěrku hlavy. Jinak dejte opěrku hlavy do
nejvyšší polohy.
●Když instalujete dětskou sedačku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřekáželo dítěti nebo dětskému zádrž-
nému systému.
Umístění
Sedadlo spolujezdce
vpředuZadní sedadlo
Dětské zádržné
systémy i-SizeXi-U*

721-2. Bezpečnost dětí
PRIUS PHV_OM_OM47C99CZ_(EE)■
Instalace pomocí pevných úchytů ISOFIX (dětský zádržný sys-
tém ISOFIX)
Nainstalujte dětský zádržný systém podle příručky dodané k dět-
skému zádržnému systému.
Pokud opěrka hlavy překáží instalaci dětského zádržného systé-
mu, a opěrku hlavy je možné vyjmout, vyjměte opěrku hlavy. Ji-
nak dejte opěrku hlavy do nejvyšší polohy. (→S. 321)
Vyjměte kryty úchytů a insta-
lujte dětský zádržný systém
na sedadlo.
Pevné úchyty jsou umístěny za
kryty úchytů.
Po instalaci dětského zádržného systému jím jemně zakývejte
dopředu a dozadu, abyste se ujistili, že je bezpečně upevněn.
(→S. 67)
1
2
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
●Když používáte spodní úchyty, ujistěte se, že kolem úchytů nejsou žádné
cizí předměty a že bezpečnostní pás není zachycen za dětským zádržným
systémem.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
3
