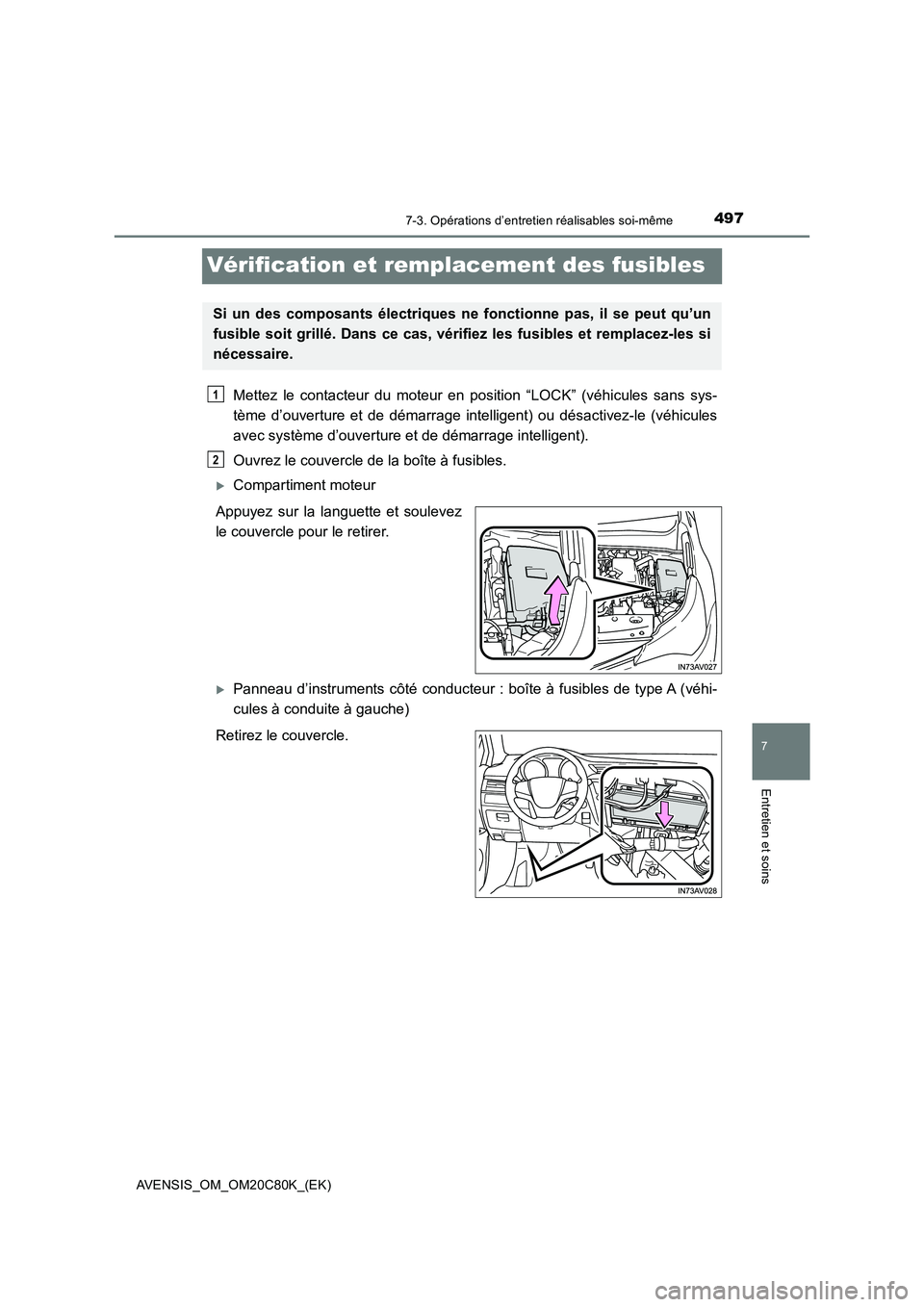

2018 TOYOTA AVENSIS Manuel du propriétaire (in French)

4977-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
Vérification et remplacement des fusibles
Mettez le contacteur du moteur en position “LOCK” (véhicules sans sys-
tème d’ouverture et de démarrage intelligent) ou désactivez-le (véhicules
avec système d’ouverture et de démarrage intelligent).
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur la languette et soulevez
le couvercle pour le retirer.
Panneau d’instruments côté conducteur : boîte à fusibles de type A (véhi-
cules à conduite à gauche)
Retirez le couvercle.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2

4987-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
Panneau d’instruments côté conducteur : boîte à fusibles de type B (véhi-
cules à conduite à gauche)
Retirez le vide-poches.
Panneau d’instruments côté passager : boîte à fusibles de type A (véhi-
cules à conduite à droite)
Retirez le cache.
Retirez le couvercle.

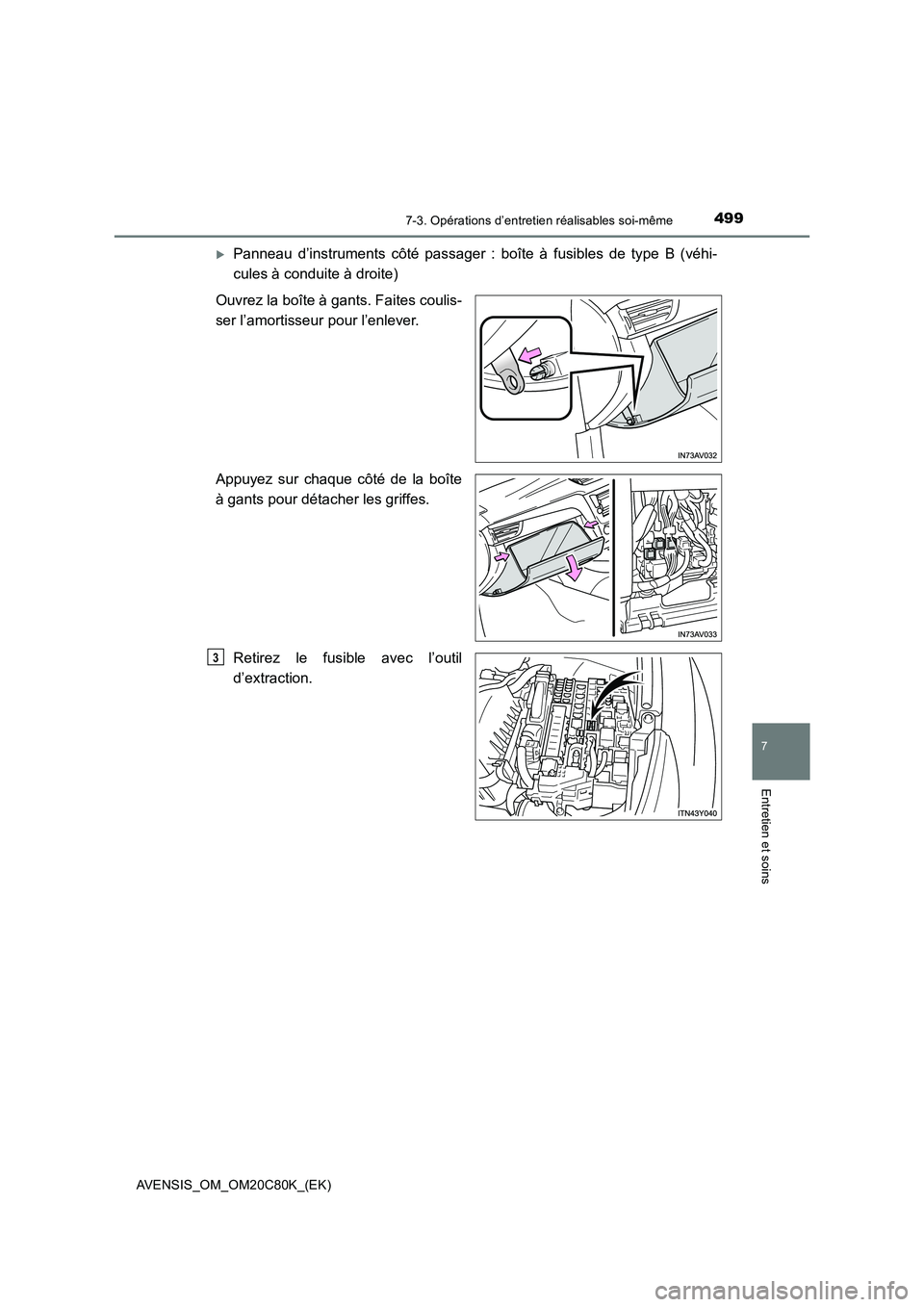

4997-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
Panneau d’instruments côté passager : boîte à fusibles de type B (véhi-
cules à conduite à droite)
Ouvrez la boîte à gants. Faites coulis-
ser l’amortisseur pour l’enlever.
Appuyez sur chaque côté de la boîte
à gants pour détacher les griffes.
Retirez le fusible avec l’outil
d’extraction.
3

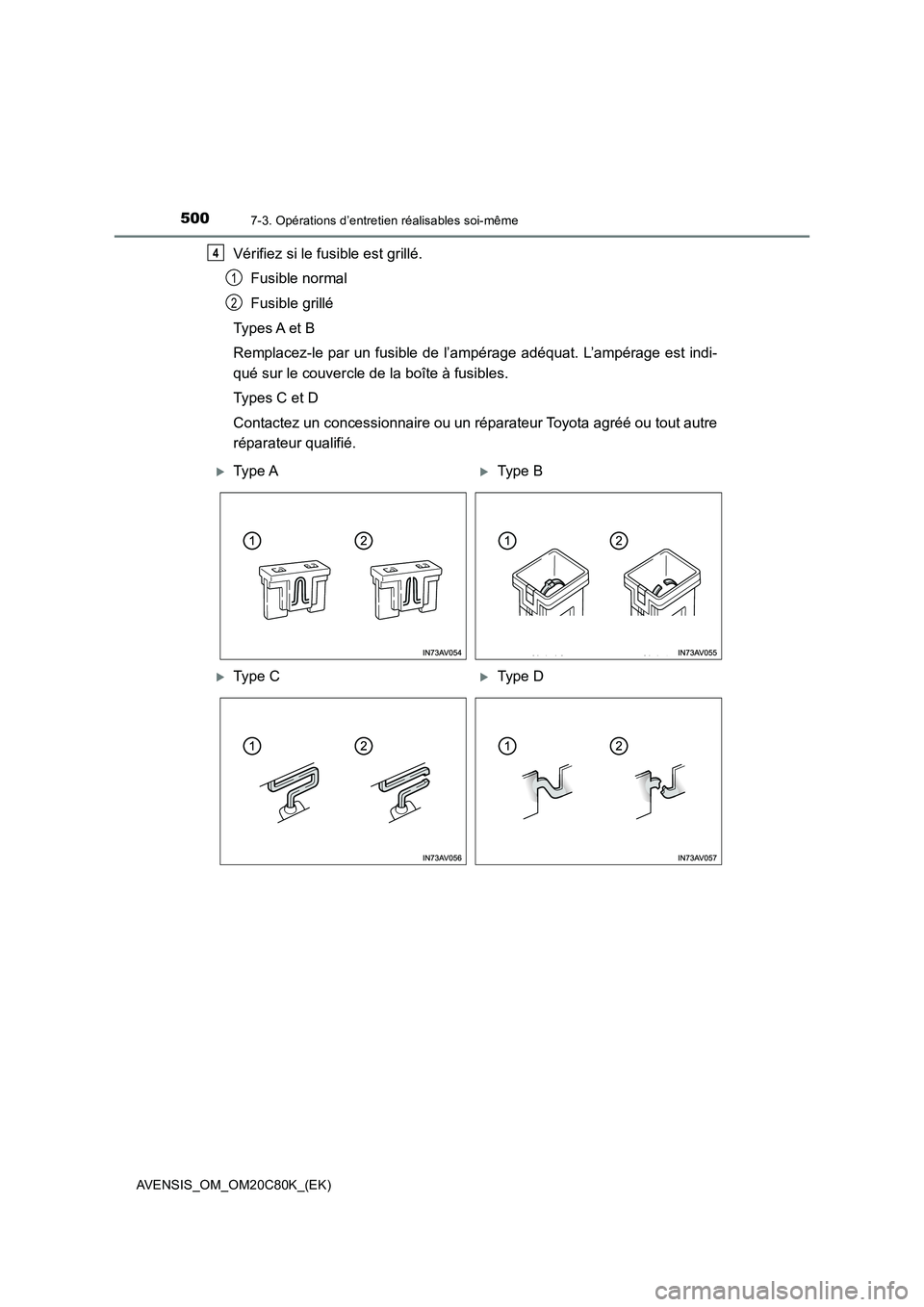

5007-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Types A et B
Remplacez-le par un fusible de l’ampérage adéquat. L’ampérage est indi-
qué sur le couvercle de la boîte à fusibles.
Types C et D
Contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre
réparateur qualifié.4
1
2
Type AType B
Type CType D

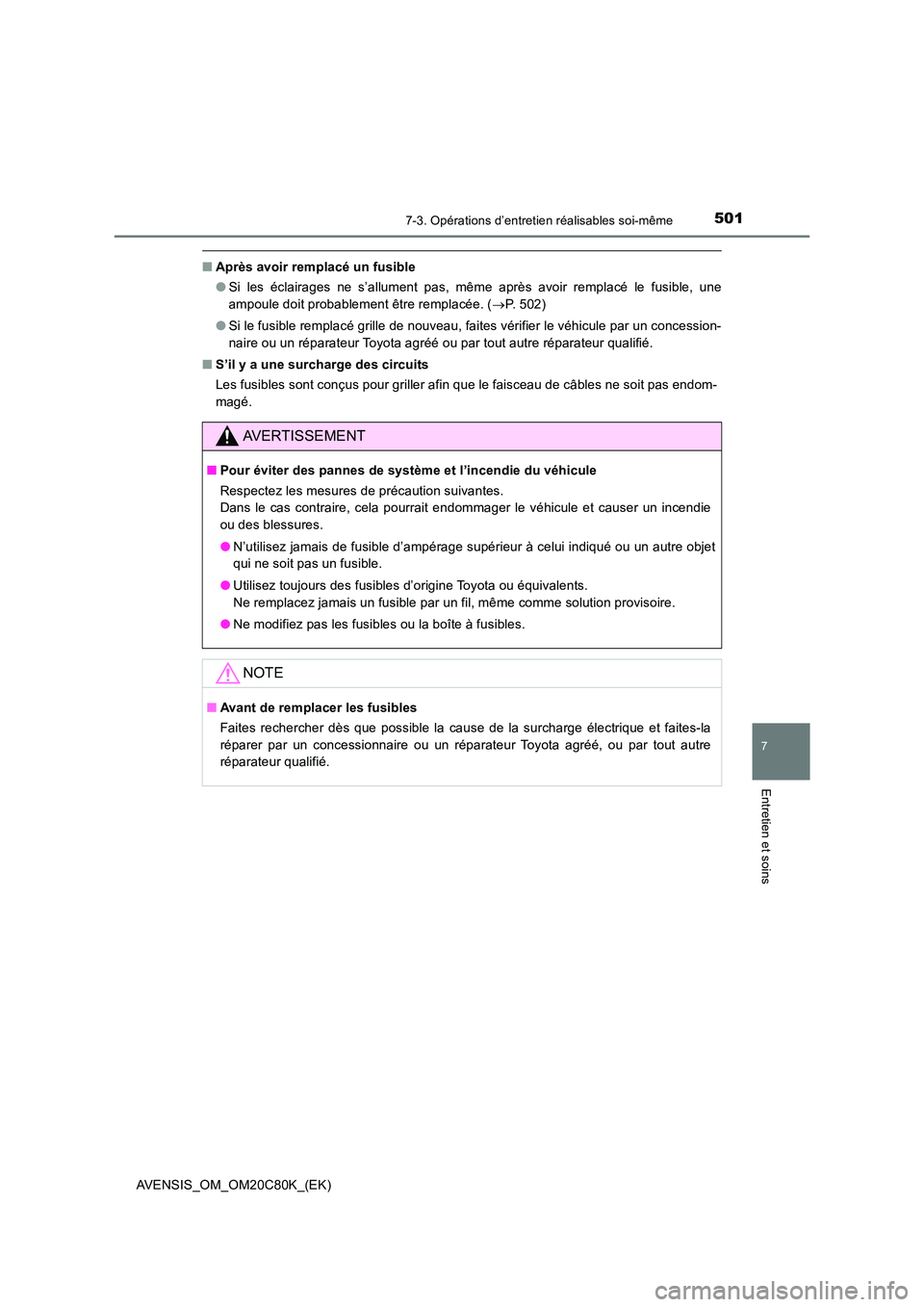

5017-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
■Après avoir remplacé un fusible
● Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( P. 502)
● Si le fusible remplacé grille de nouveau, faites vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■ S’il y a une surcharge des circuits
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
AVERTISSEMENT
■ Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
● N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ou la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher dès que possible la cause de la surcharge électrique et faites-la
réparer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.

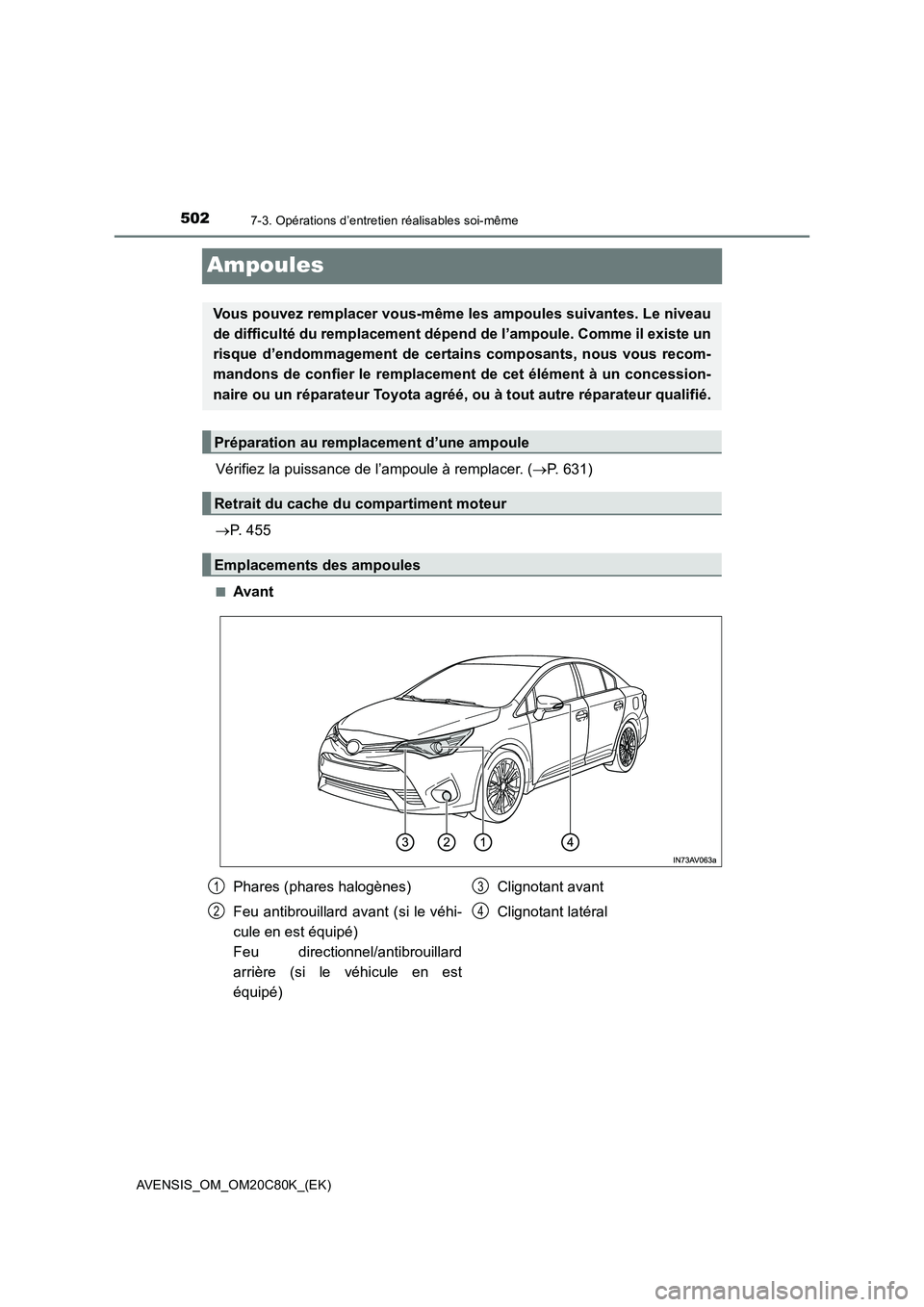

5027-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (P. 631)
P. 455
■Avant
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certains composants, nous vous recom-
mandons de confier le remplacement de cet élément à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié.
Préparation au remplacement d’une ampoule
Retrait du cache du compartiment moteur
Emplacements des ampoules
Phares (phares halogènes)
Feu antibrouillard avant (si le véhi-
cule en est équipé)
Feu directionnel/antibrouillard
arrière (si le véhicule en est
équipé)Clignotant avant
Clignotant latéral1
2
3
4

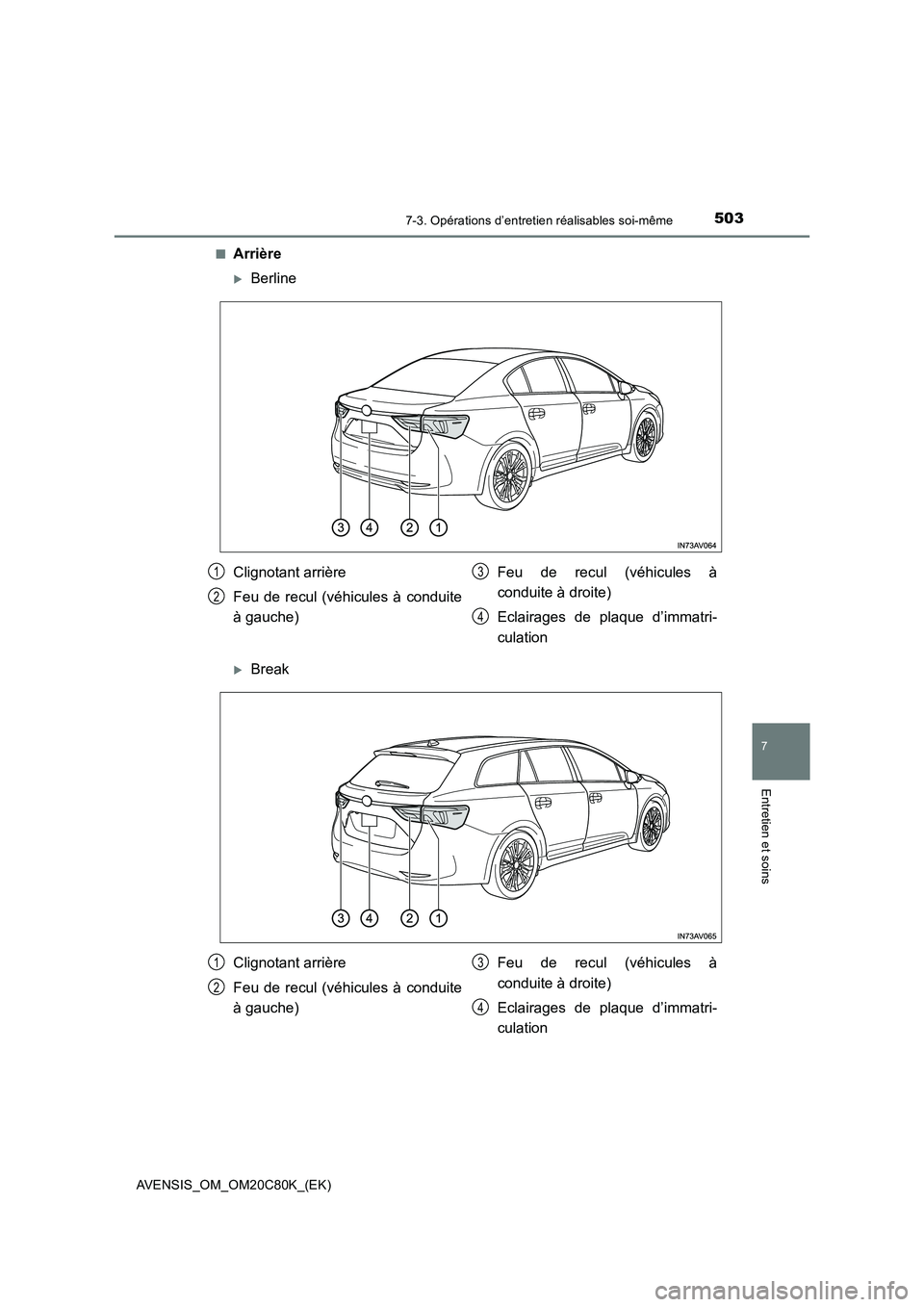

5037-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)
7
Entretien et soins
■Arrière
Berline
Break
Clignotant arrière
Feu de recul (véhicules à conduite
à gauche)Feu de recul (véhicules à
conduite à droite)
Eclairages de plaque d’immatri-
culation1
2
3
4
Clignotant arrière
Feu de recul (véhicules à conduite
à gauche)Feu de recul (véhicules à
conduite à droite)
Eclairages de plaque d’immatri-
culation1
2
3
4

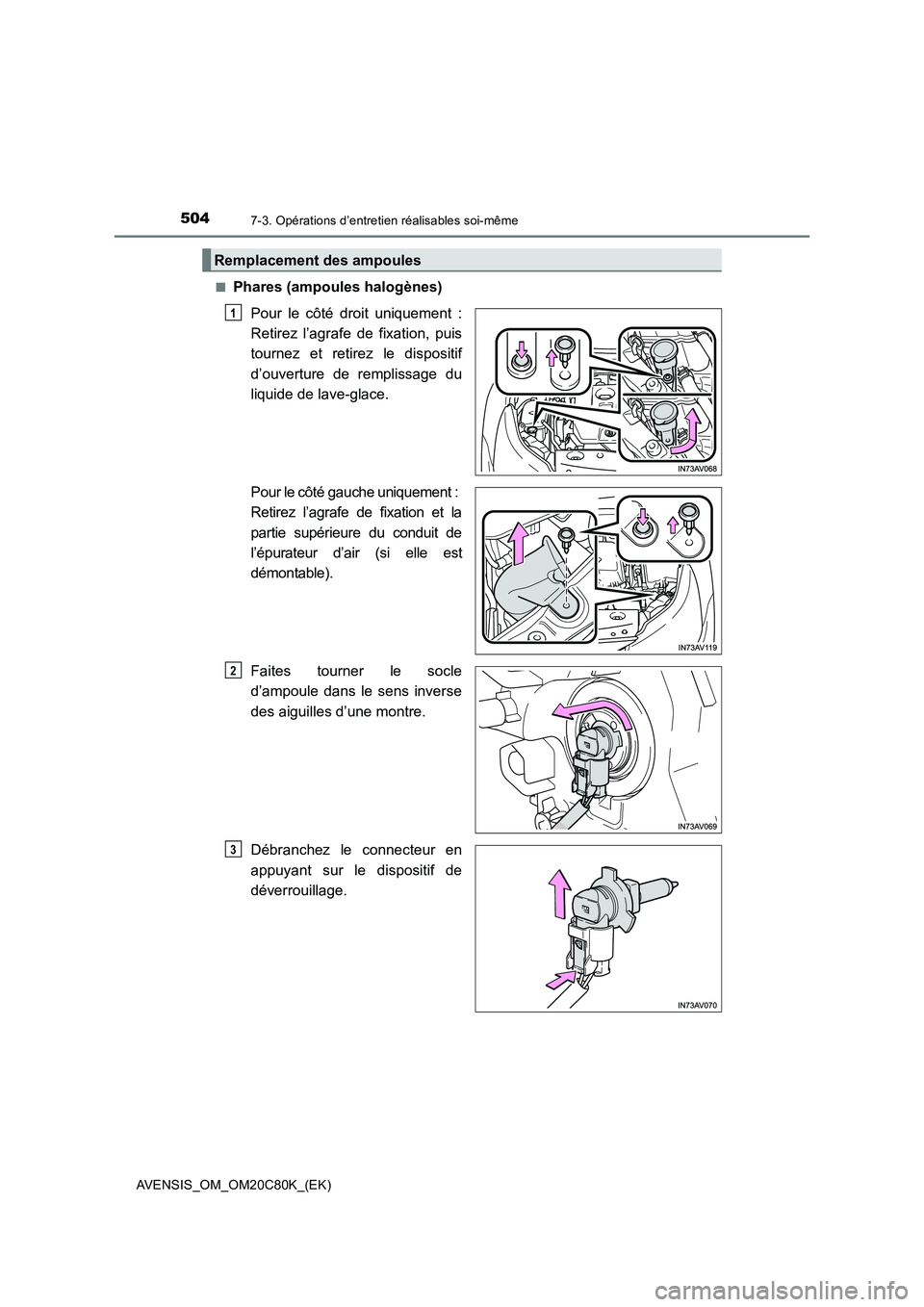

5047-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C80K_(EK)■
Phares (ampoules halogènes)
Pour le côté droit uniquement :
Retirez l’agrafe de fixation, puis
tournez et retirez le dispositif
d’ouverture de remplissage du
liquide de lave-glace.
Pour le côté gauche uniquement :
Retirez l’agrafe de fixation et la
partie supérieure du conduit de
l’épurateur d’air (si elle est
démontable).
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Remplacement des ampoules
1
2
3
