2018 TOYOTA AVENSIS Manuale duso (in Italian)

4977-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

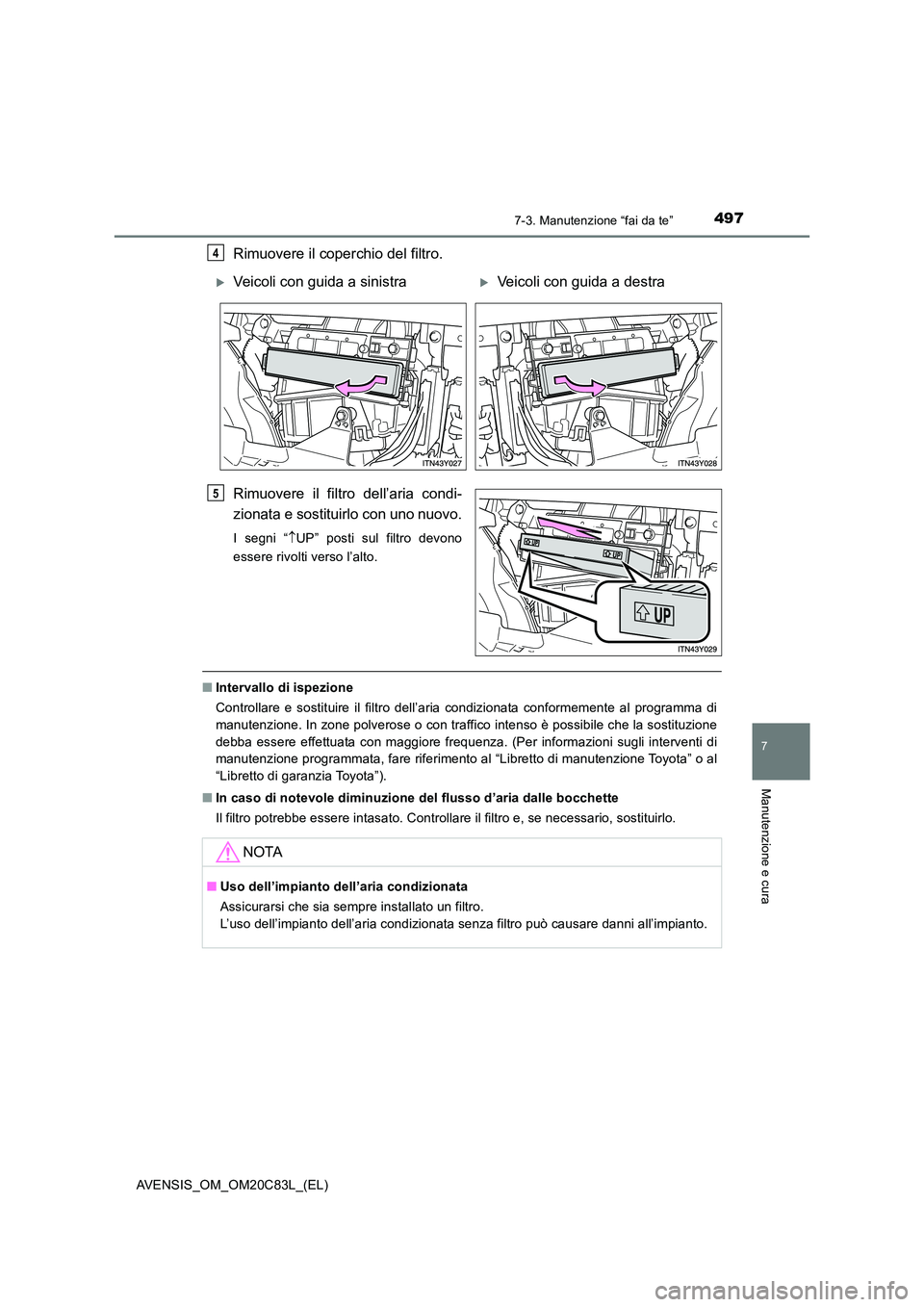

Rimuovere il coperchio del filtro.
Rimuovere il filtro dell’aria condi-
zionata e sostituirlo con uno nuovo.
I segni “ UP” posti sul filtro devono
essere rivolti verso l’alto.
■ Intervallo di ispezione
Controllare e sostituire il filtro dell’aria condizionata conformemente al programma di
manutenzione. In zone polverose o con traffico intenso è possibile che la sostituzione
debba essere effettuata con maggiore frequenza. (Per informazioni sugli interventi di
manutenzione programmata, fare riferimento al “Libretto di manutenzione Toyota” o al
“Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
4
Veicoli con guida a sinistraVeicoli con guida a destra
5
NOTA
■ Uso dell’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.

4987-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

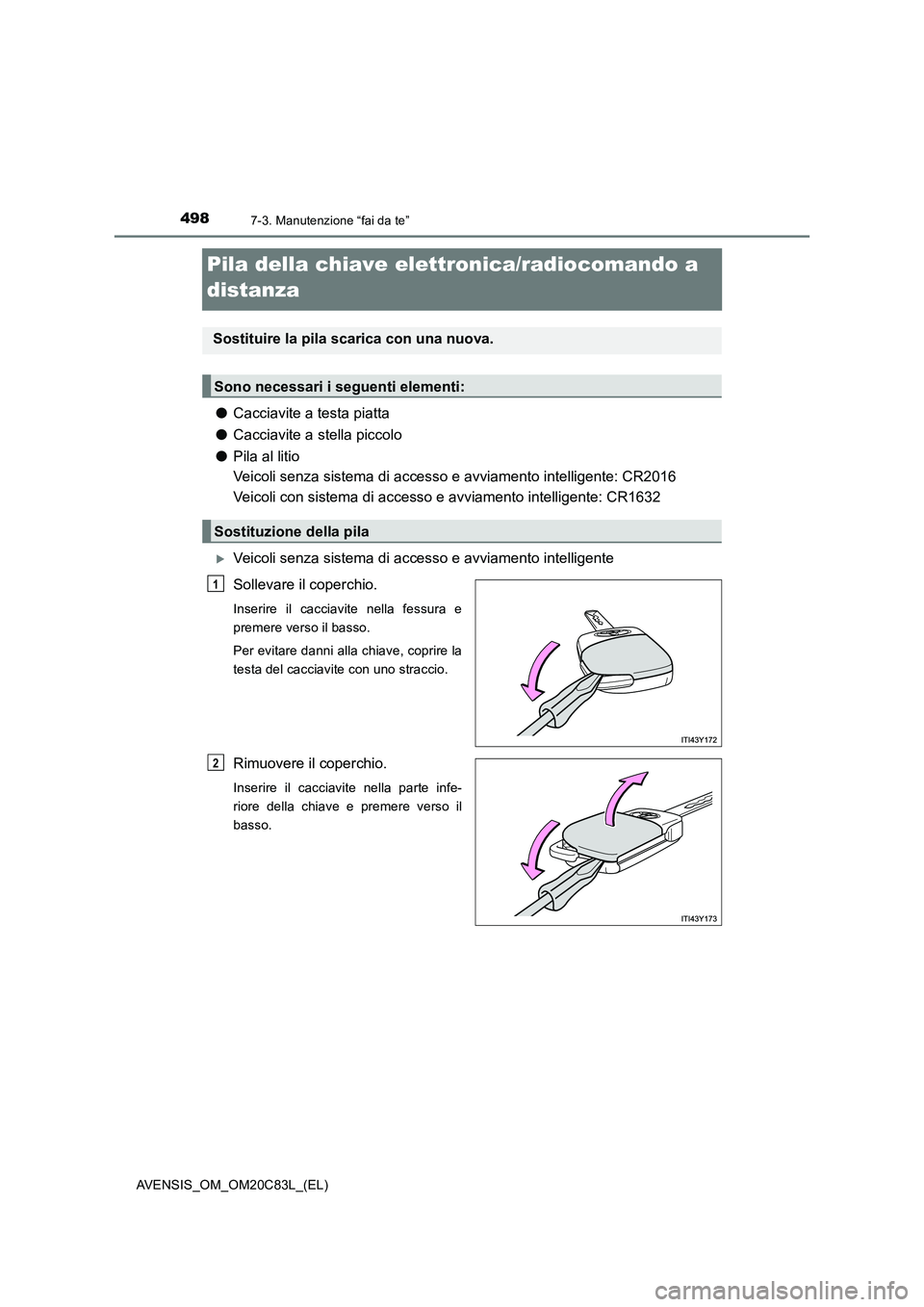

Pila della chiave elettronica/radiocomando a
distanza
●Cacciavite a testa piatta
●Cacciavite a stella piccolo
●Pila al litio
Veicoli senza sistema di accesso e avviamento intelligente: CR2016
Veicoli con sistema di accesso e avviamento intelligente: CR1632
Veicoli senza sistema di accesso e avviamento intelligente
Sollevare il coperchio.
Inserire il cacciavite nella fessura e
premere verso il basso.
Per evitare danni alla chiave, coprire la
testa del cacciavite con uno straccio.
Rimuovere il coperchio.
Inserire il cacciavite nella parte infe-
riore della chiave e premere verso il
basso.
Sostituire la pila scarica con una nuova.
Sono necessari i seguenti elementi:
Sostituzione della pila
1
2

4997-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura
Rimuovere la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
Veicoli con sistema di accesso e avviamento intelligente
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare danni alla chiave,
coprire la testa del cacciavite con uno
straccio.
Rimuovere la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
3
1
2
3

5007-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
■Se la pila della chiave è scarica
Possono verificarsi i seguenti sintomi.
● Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
● Il raggio d’azione sarà ridotto.
■ Utilizzare i seguenti tipi di pile al litio
Veicoli senza sistema di accesso e avviamento intelligente: CR2016
Veicoli con sistema di accesso e avviamento intelligente: CR1632
● Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia, un negozio di elettronica o uno di materiale
fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. L’inosservanza di tale precauzione
può essere causa di lesioni gravi, anche letali.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO. SMALTIRE LE PI LE USATE ATTENENDOSI ALLE ISTRU-
ZIONI FORNITE
NOTA
■ Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti.
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali pila.
● Eseguire questa operazione in un ambiente pulito per evitare che scorie, olio o
altro penetrino nella chiave.

5017-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

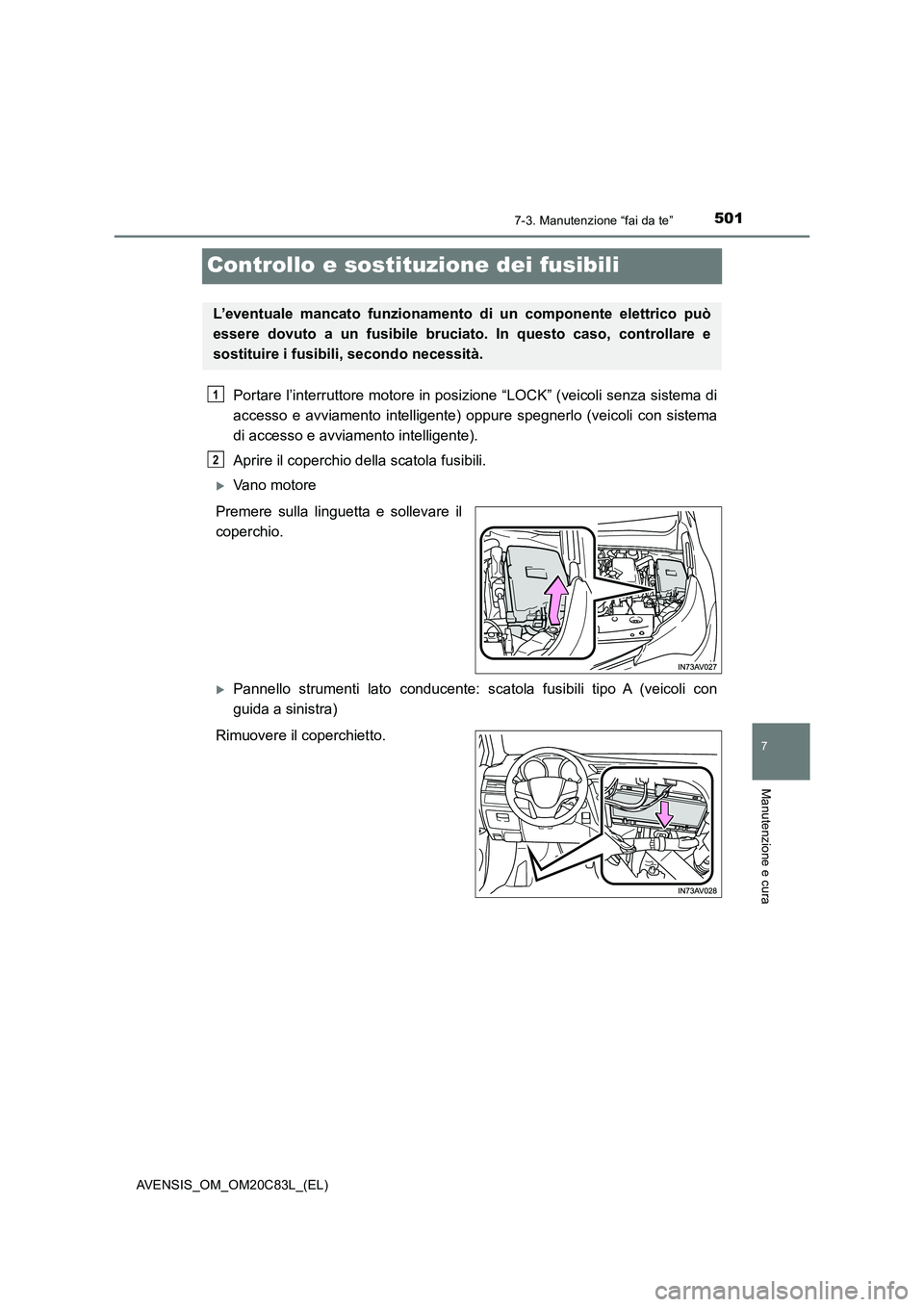

Controllo e sostituzione dei fusibili
Portare l’interruttore motore in posizione “LOCK” (veicoli senza sistema di
accesso e avviamento intelligente) oppure spegnerlo (veicoli con sistema
di accesso e avviamento intelligente).
Aprire il coperchio della scatola fusibili.
Vano motore
Premere sulla linguetta e sollevare il
coperchio.
Pannello strumenti lato conducente: scatola fusibili tipo A (veicoli con
guida a sinistra)
Rimuovere il coperchietto.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2

5027-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

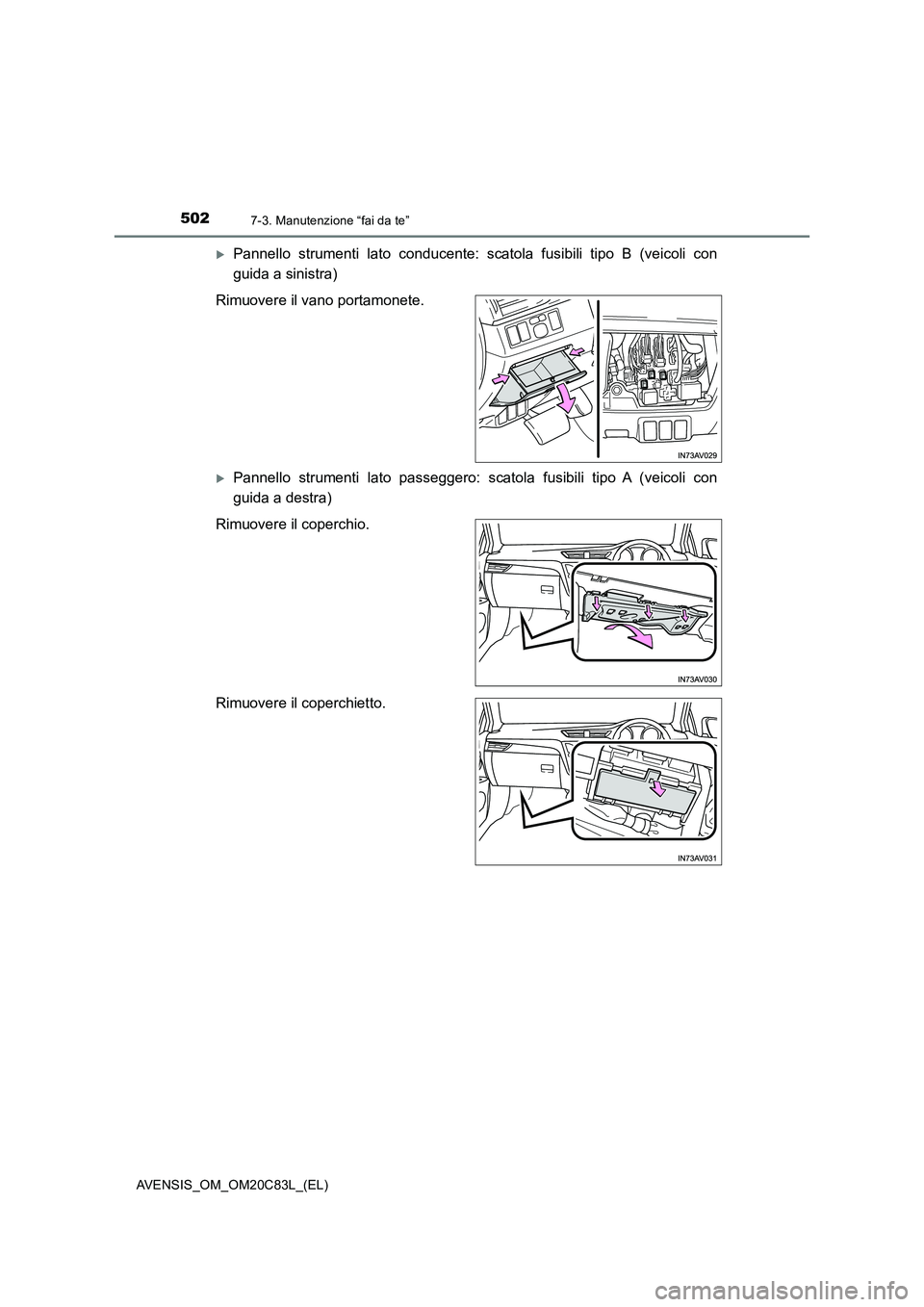

Pannello strumenti lato conducente: scatola fusibili tipo B (veicoli con
guida a sinistra)
Rimuovere il vano portamonete.
Pannello strumenti lato passeggero: scatola fusibili tipo A (veicoli con
guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchietto.

5037-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

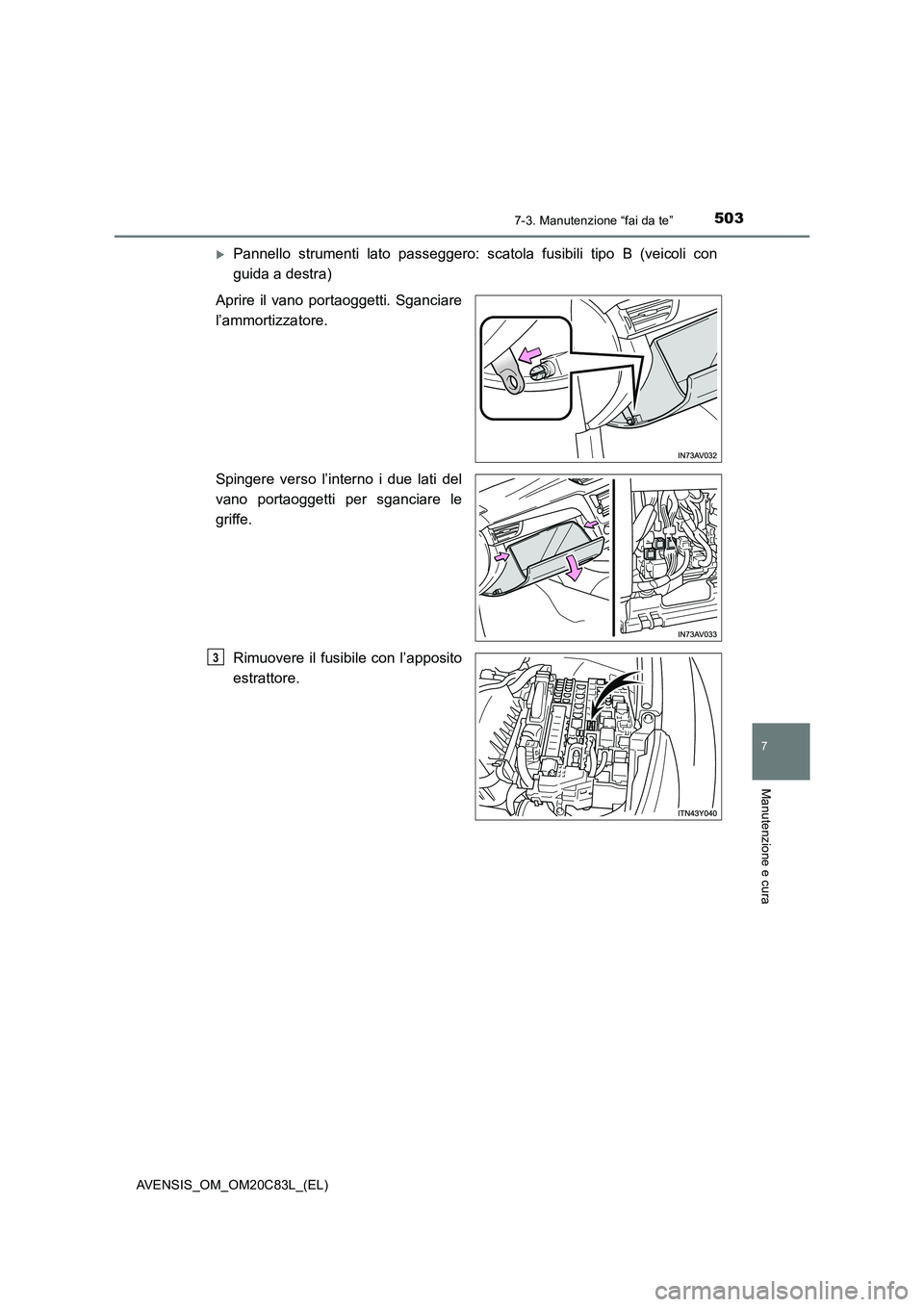

Pannello strumenti lato passeggero: scatola fusibili tipo B (veicoli con
guida a destra)
Aprire il vano portaoggetti. Sganciare
l’ammortizzatore.
Spingere verso l’interno i due lati del
vano portaoggetti per sganciare le
griffe.
Rimuovere il fusibile con l’apposito
estrattore.
3

5047-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

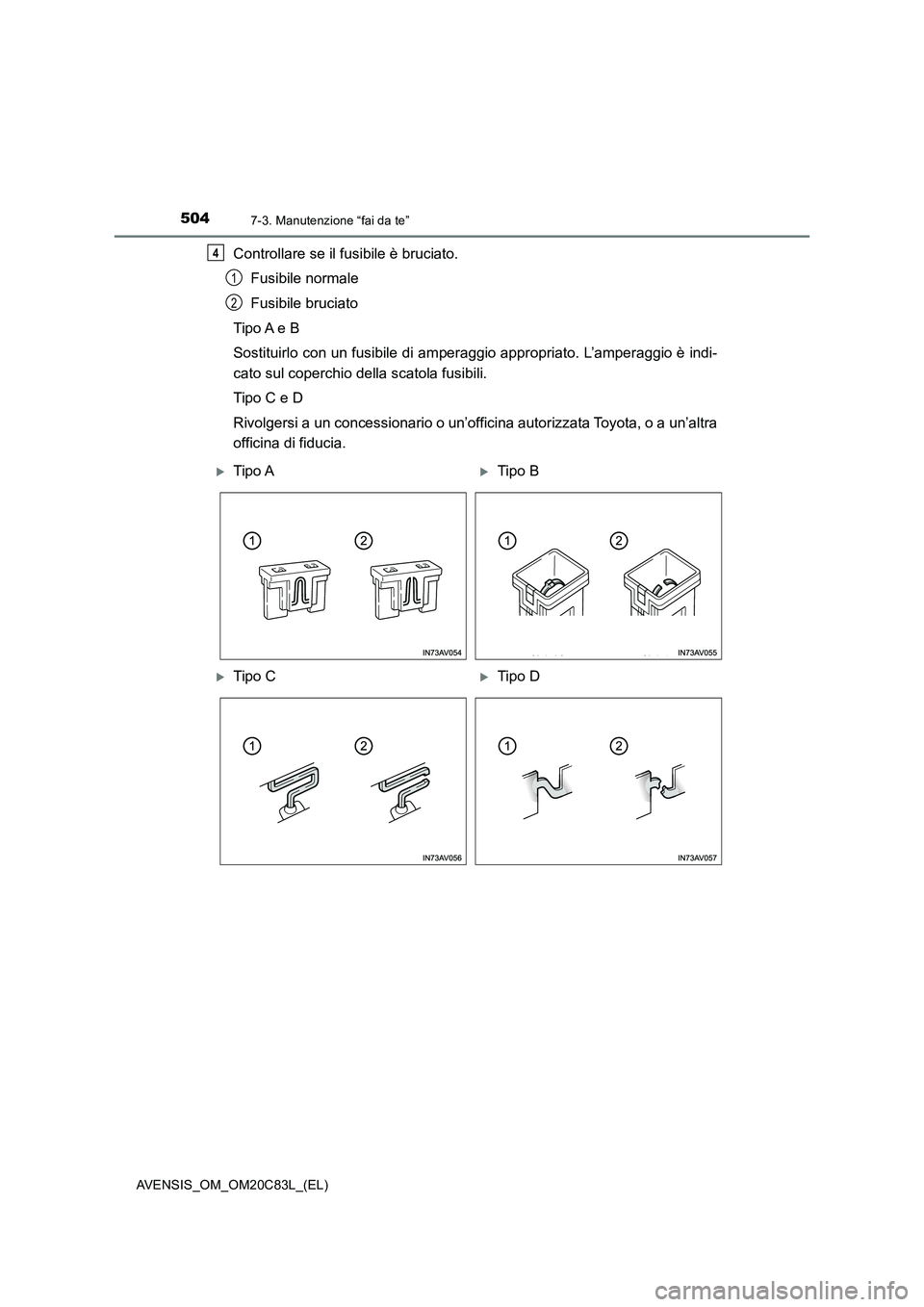

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Tipo A e B
Sostituirlo con un fusibile di amperaggio appropriato. L’amperaggio è indi-
cato sul coperchio della scatola fusibili.
Tipo C e D
Rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.4
1
2
Tipo ATipo B
Tipo CTipo D
