2018 TOYOTA AVENSIS Manual del propietario (in Spanish)

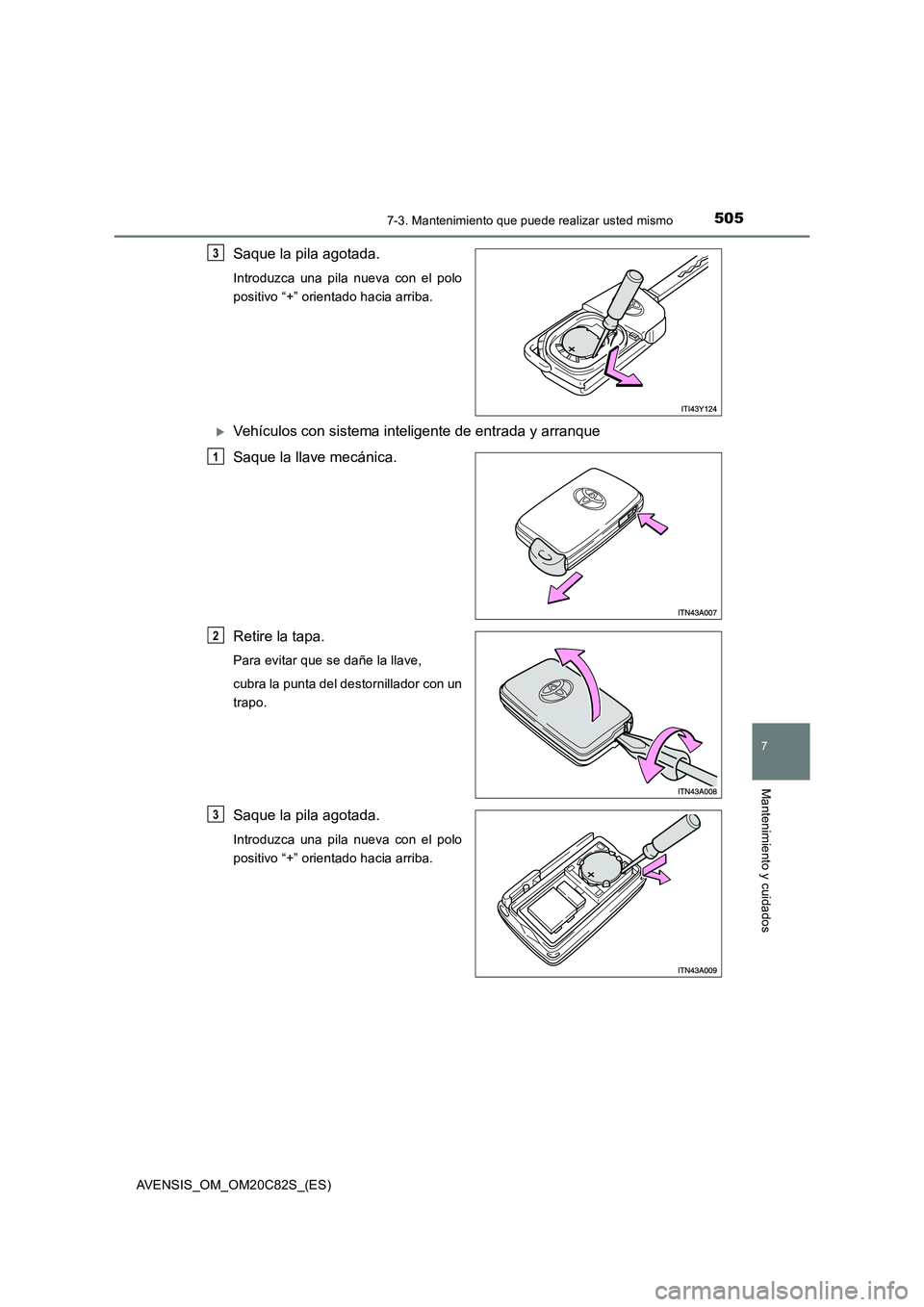

5057-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
Vehículos con sistema inteligente de entrada y arranque
Saque la llave mecánica.
Retire la tapa.
Para evitar que se dañe la llave,
cubra la punta del destornillador con un
trapo.
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
3
1
2
3

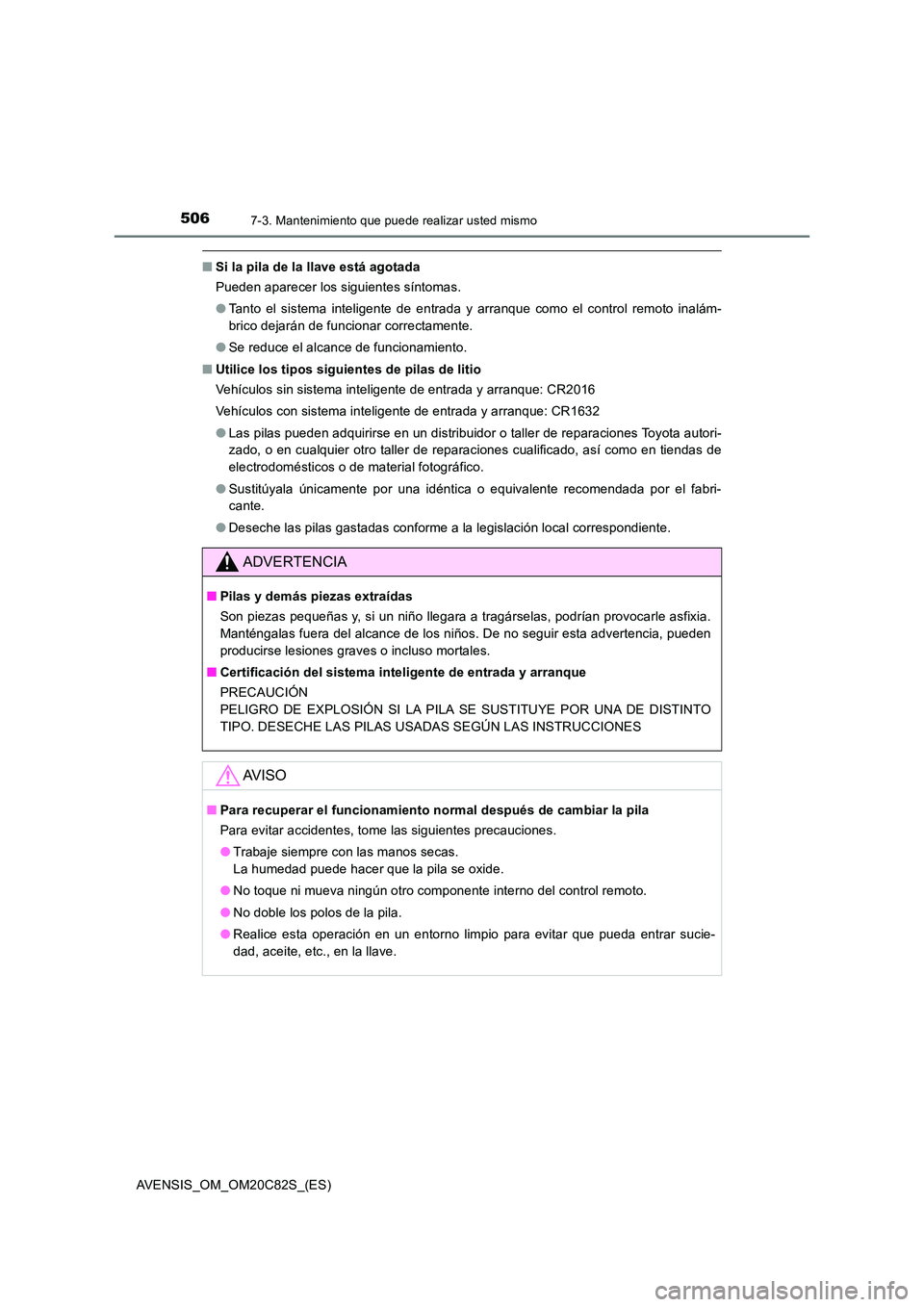

5067-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas.
● Tanto el sistema inteligente de entrada y arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
● Se reduce el alcance de funcionamiento.
■ Utilice los tipos siguientes de pilas de litio
Vehículos sin sistema inteligente de entrada y arranque: CR2016
Vehículos con sistema inteligente de entrada y arranque: CR1632
● Las pilas pueden adquirirse en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado, así como en tiendas de
electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local correspondiente.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragárselas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, pueden
producirse lesiones graves o incluso mortales.
■ Certificación del sistema inteligente de entrada y arranque
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■ Para recuperar el funcionamiento normal después de cambiar la pila
Para evitar accidentes, tome las siguientes precauciones.
● Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ni mueva ningún otro componente interno del control remoto.
● No doble los polos de la pila.
● Realice esta operación en un entorno limpio para evitar que pueda entrar sucie-
dad, aceite, etc., en la llave.

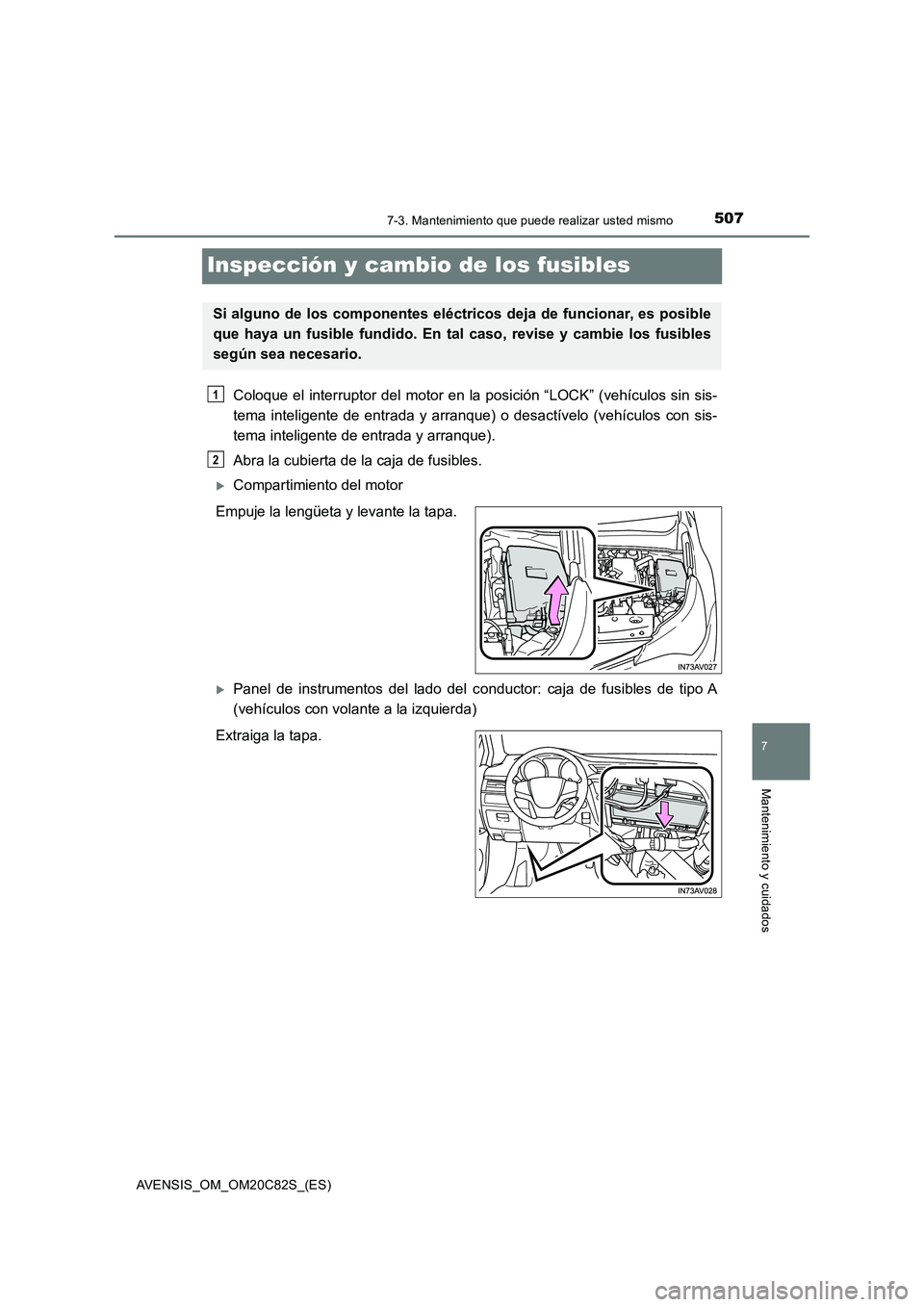

5077-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados
Inspección y cambio de los fusibles
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sis-
tema inteligente de entrada y arranque) o desactívelo (vehículos con sis-
tema inteligente de entrada y arranque).
Abra la cubierta de la caja de fusibles.
Compartimiento del motor
Empuje la lengüeta y levante la tapa.
Panel de instrumentos del lado del conductor: caja de fusibles de tipo A
(vehículos con volante a la izquierda)
Extraiga la tapa.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2

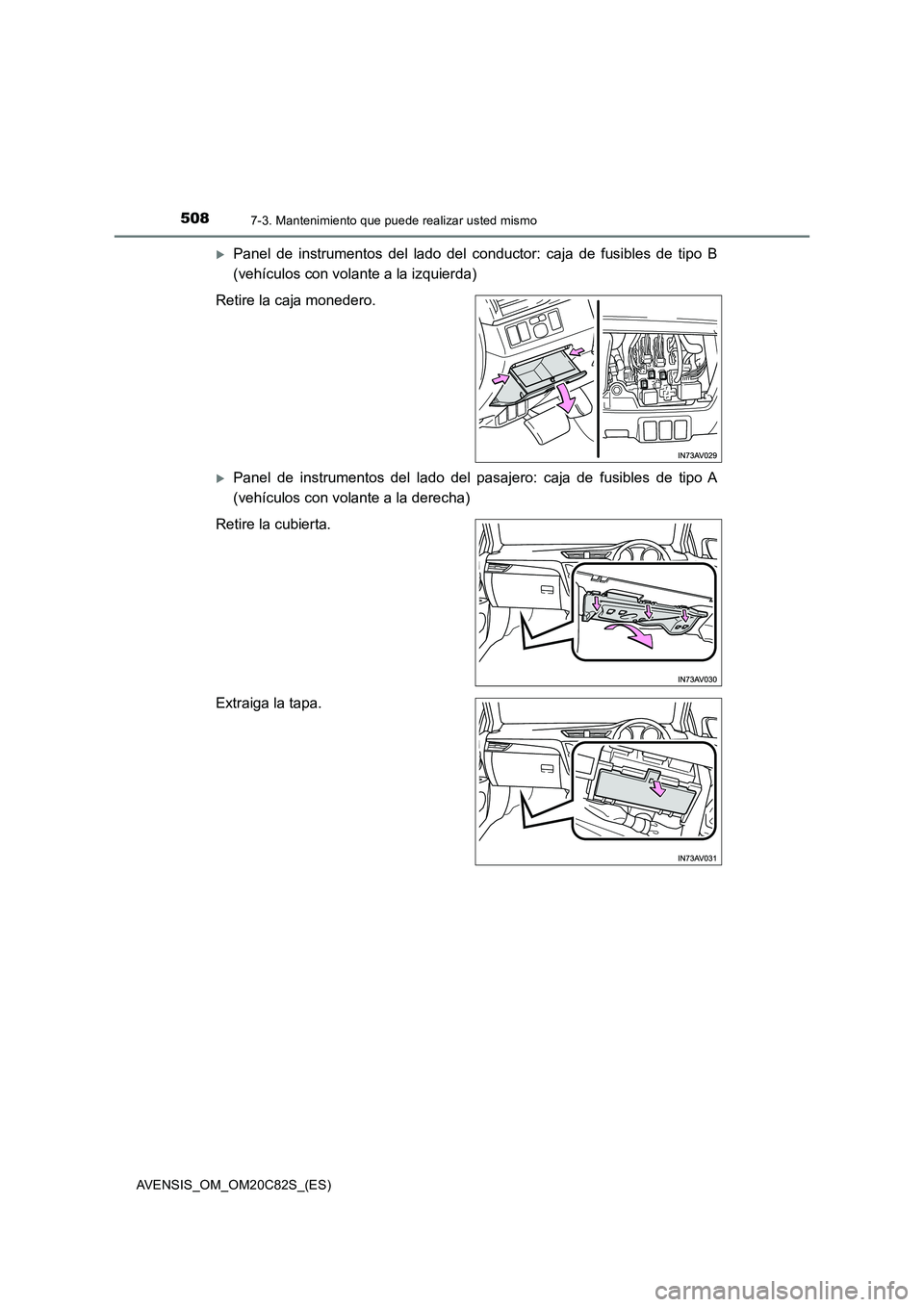

5087-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
Panel de instrumentos del lado del conductor: caja de fusibles de tipo B
(vehículos con volante a la izquierda)
Retire la caja monedero.
Panel de instrumentos del lado del pasajero: caja de fusibles de tipo A
(vehículos con volante a la derecha)
Retire la cubierta.
Extraiga la tapa.

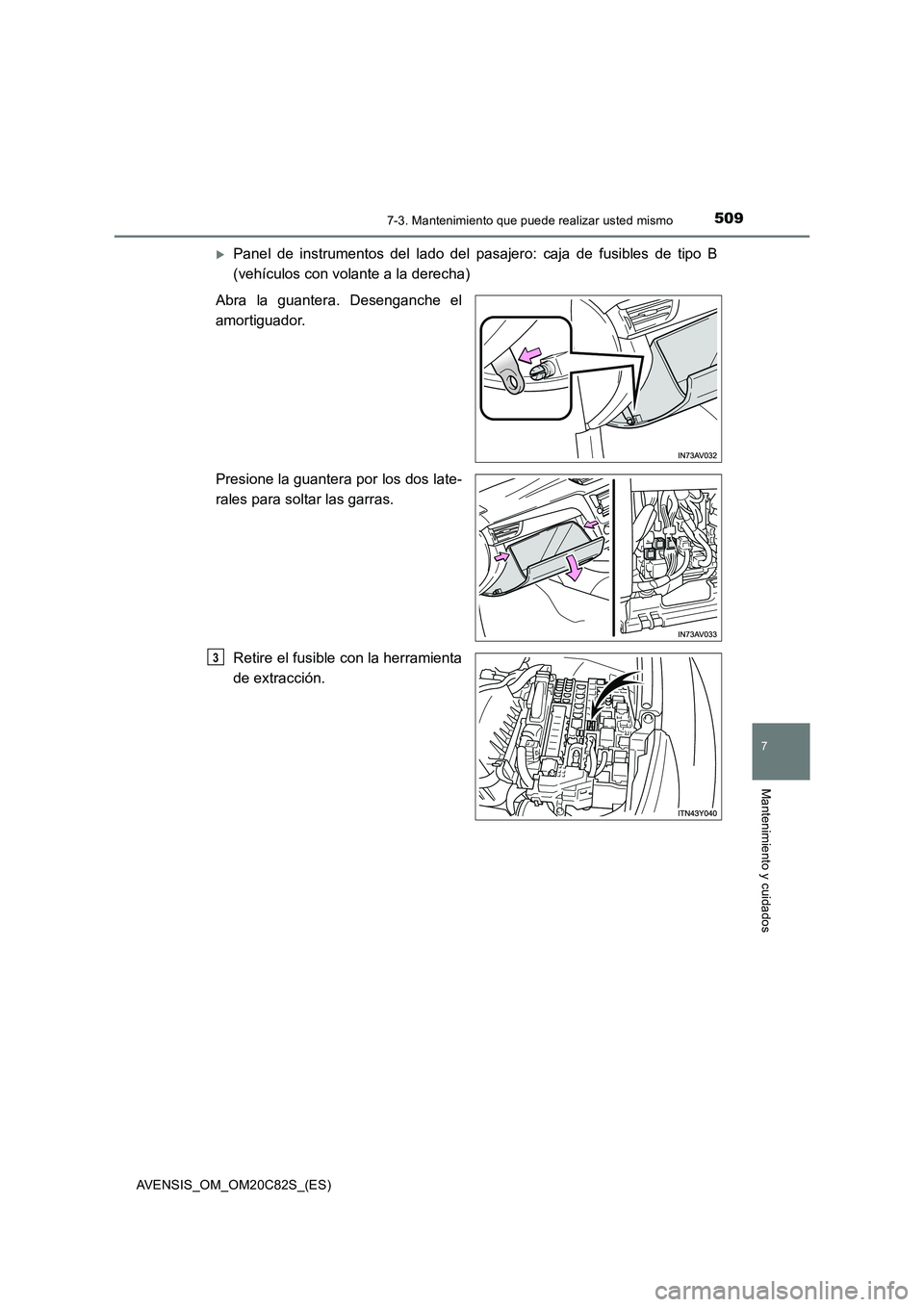

5097-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados
Panel de instrumentos del lado del pasajero: caja de fusibles de tipo B
(vehículos con volante a la derecha)
Abra la guantera. Desenganche el
amortiguador.
Presione la guantera por los dos late-
rales para soltar las garras.
Retire el fusible con la herramienta
de extracción.
3

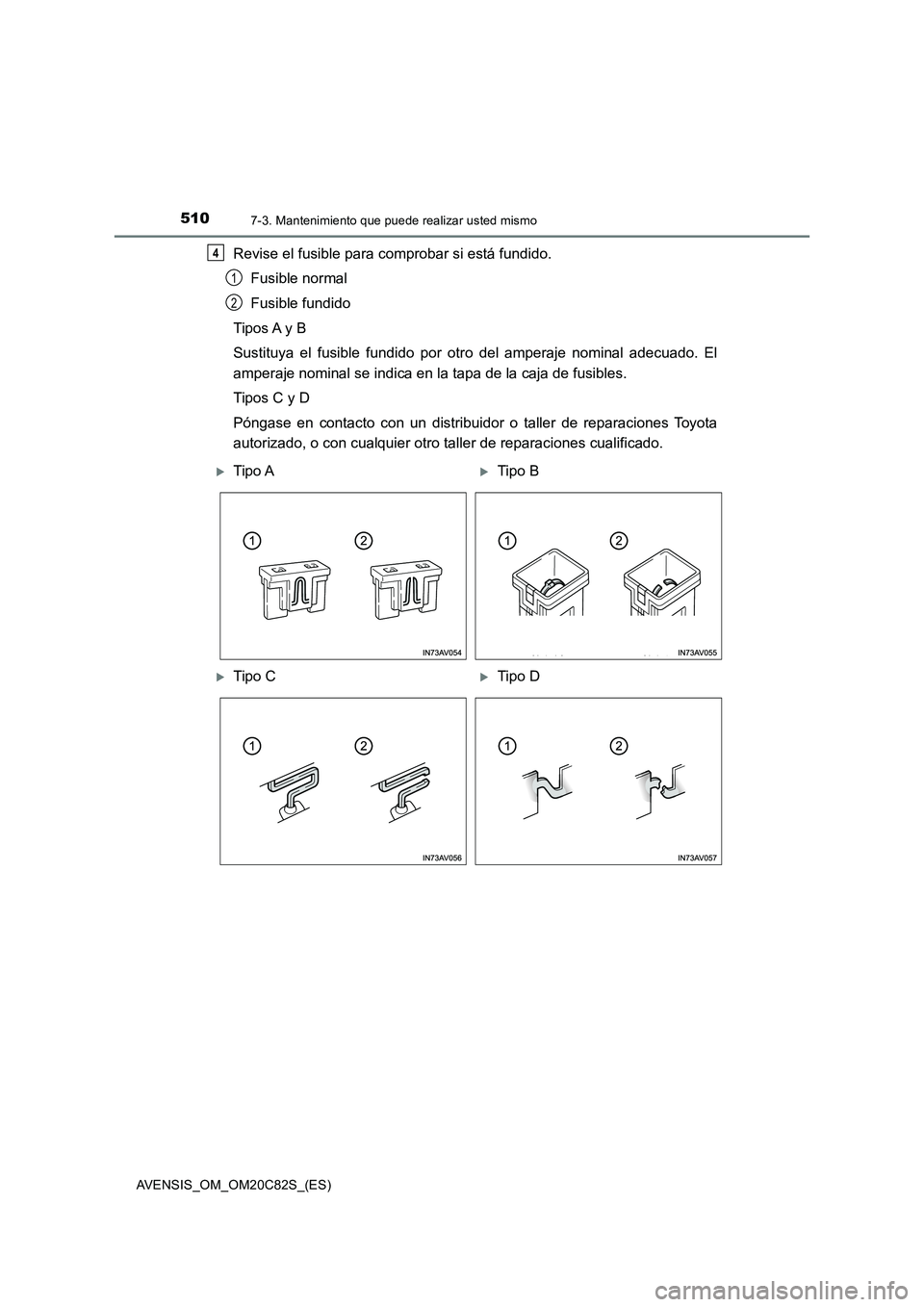

5107-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
Revise el fusible para comprobar si está fundido.
Fusible normal
Fusible fundido
Tipos A y B
Sustituya el fusible fundido por otro del amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D
Póngase en contacto con un distribuidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de reparaciones cualificado.4
1
2
Tipo ATipo B
Tipo CTipo D

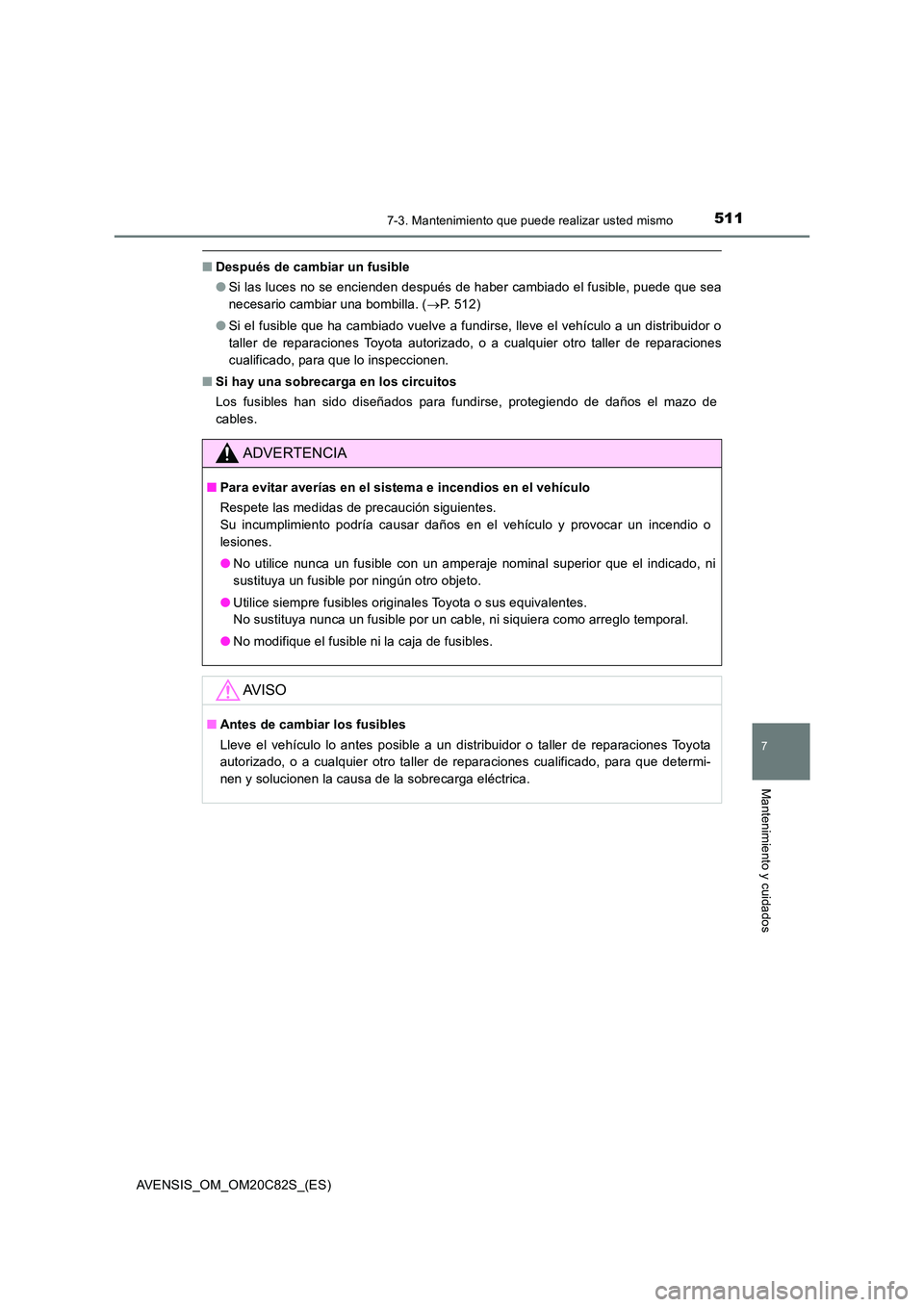

5117-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados
■Después de cambiar un fusible
● Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P. 512)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
■ Si hay una sobrecarga en los circuitos
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños en el vehículo y provocar un incendio o
lesiones.
● No utilice nunca un fusible con un amperaje nominal superior que el indicado, ni
sustituya un fusible por ningún otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique el fusible ni la caja de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que determi-
nen y solucionen la causa de la sobrecarga eléctrica.

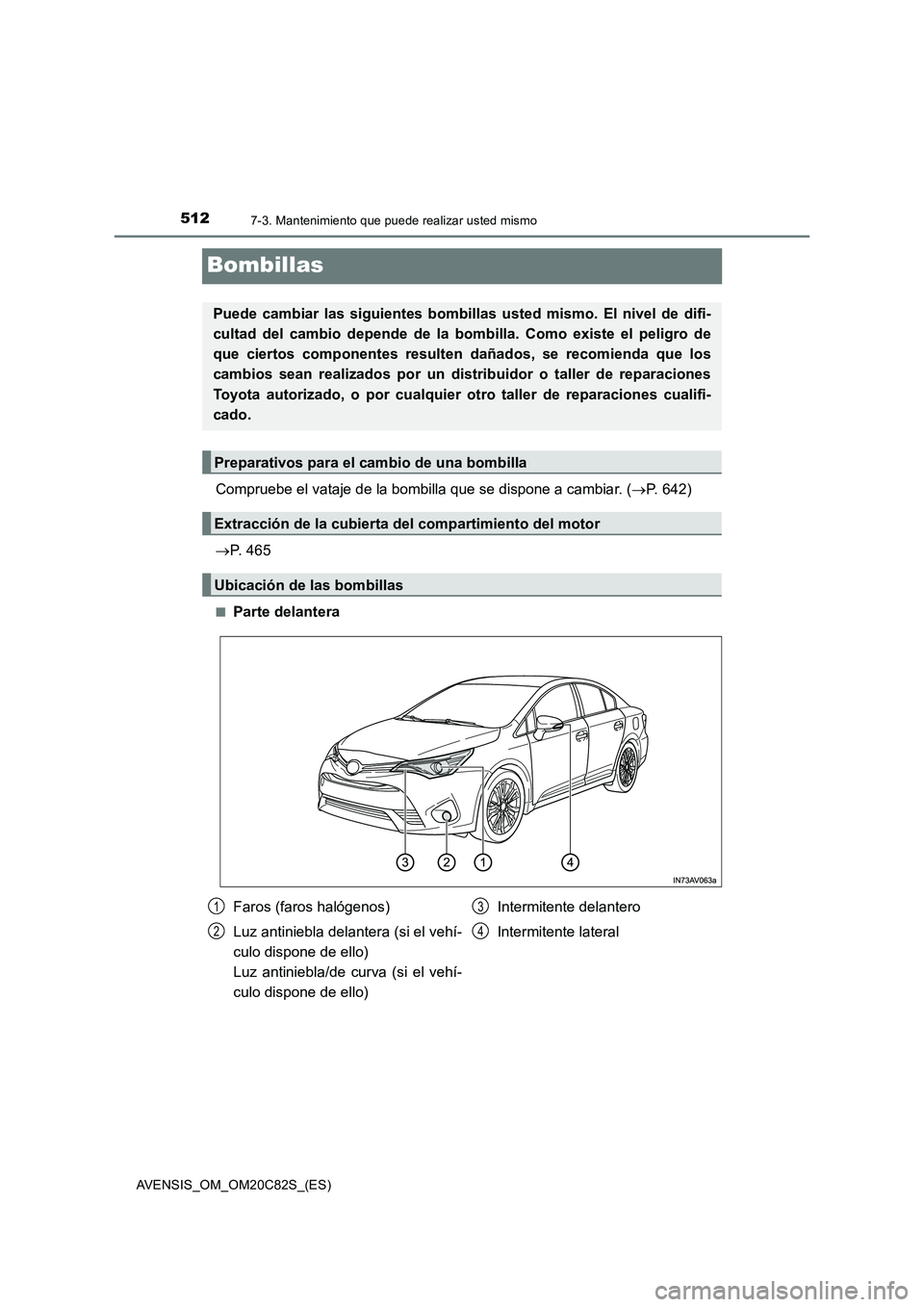

5127-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (P. 642)
P. 465
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un distribuidor o taller de reparaciones
Toyota autorizado, o por cualquier otro taller de reparaciones cualifi-
cado.
Preparativos para el cambio de una bombilla
Extracción de la cubierta del compartimiento del motor
Ubicación de las bombillas
Faros (faros halógenos)
Luz antiniebla delantera (si el vehí-
culo dispone de ello)
Luz antiniebla/de curva (si el vehí-
culo dispone de ello)Intermitente delantero
Intermitente lateral1
2
3
4
