5137-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados

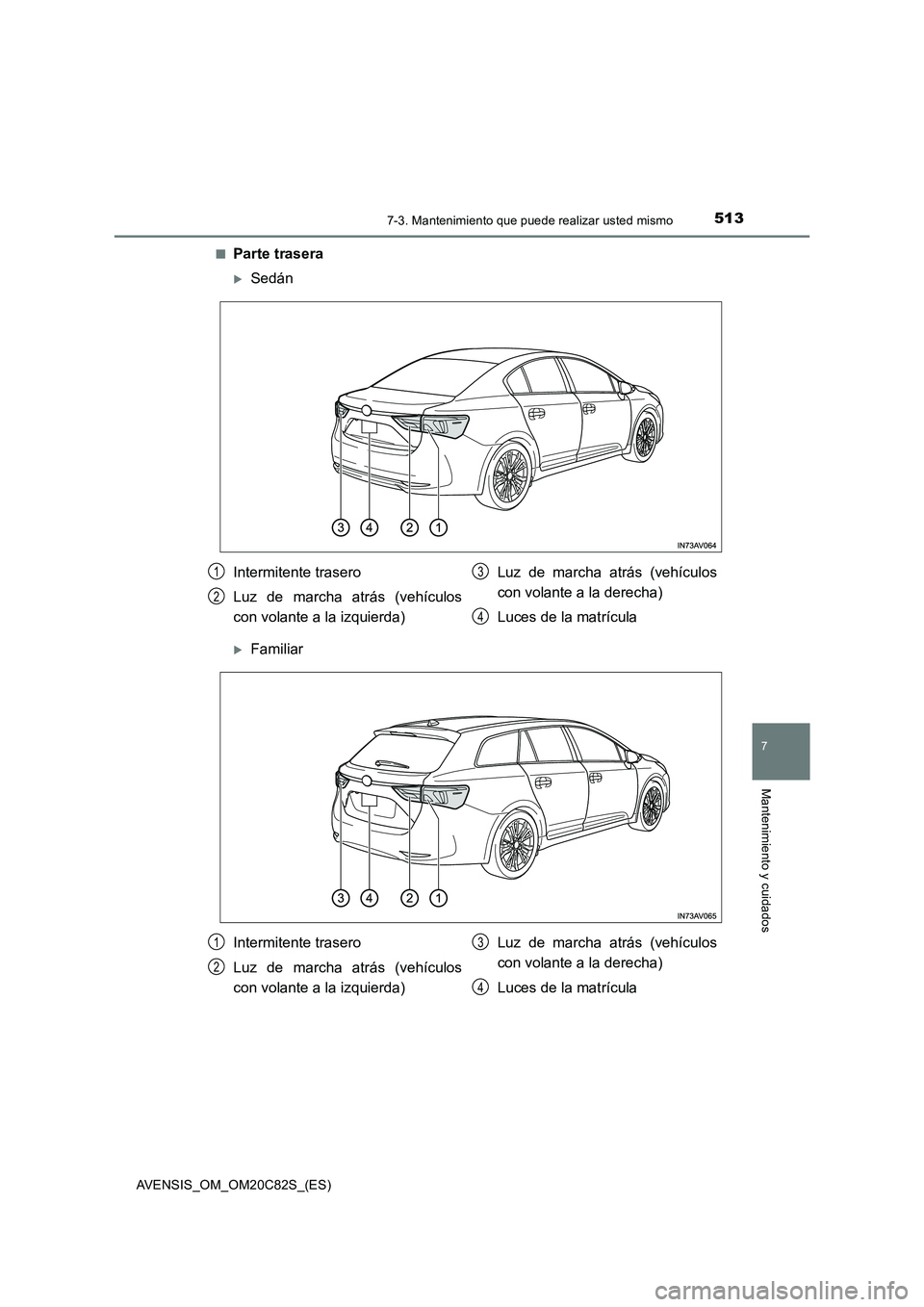

■Parte trasera
Sedán
Familiar
Intermitente trasero
Luz de marcha atrás (vehículos
con volante a la izquierda)Luz de marcha atrás (vehículos
con volante a la derecha)
Luces de la matrícula1
2
3
4
Intermitente trasero
Luz de marcha atrás (vehículos
con volante a la izquierda)Luz de marcha atrás (vehículos
con volante a la derecha)
Luces de la matrícula1
2
3
4

5147-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)■

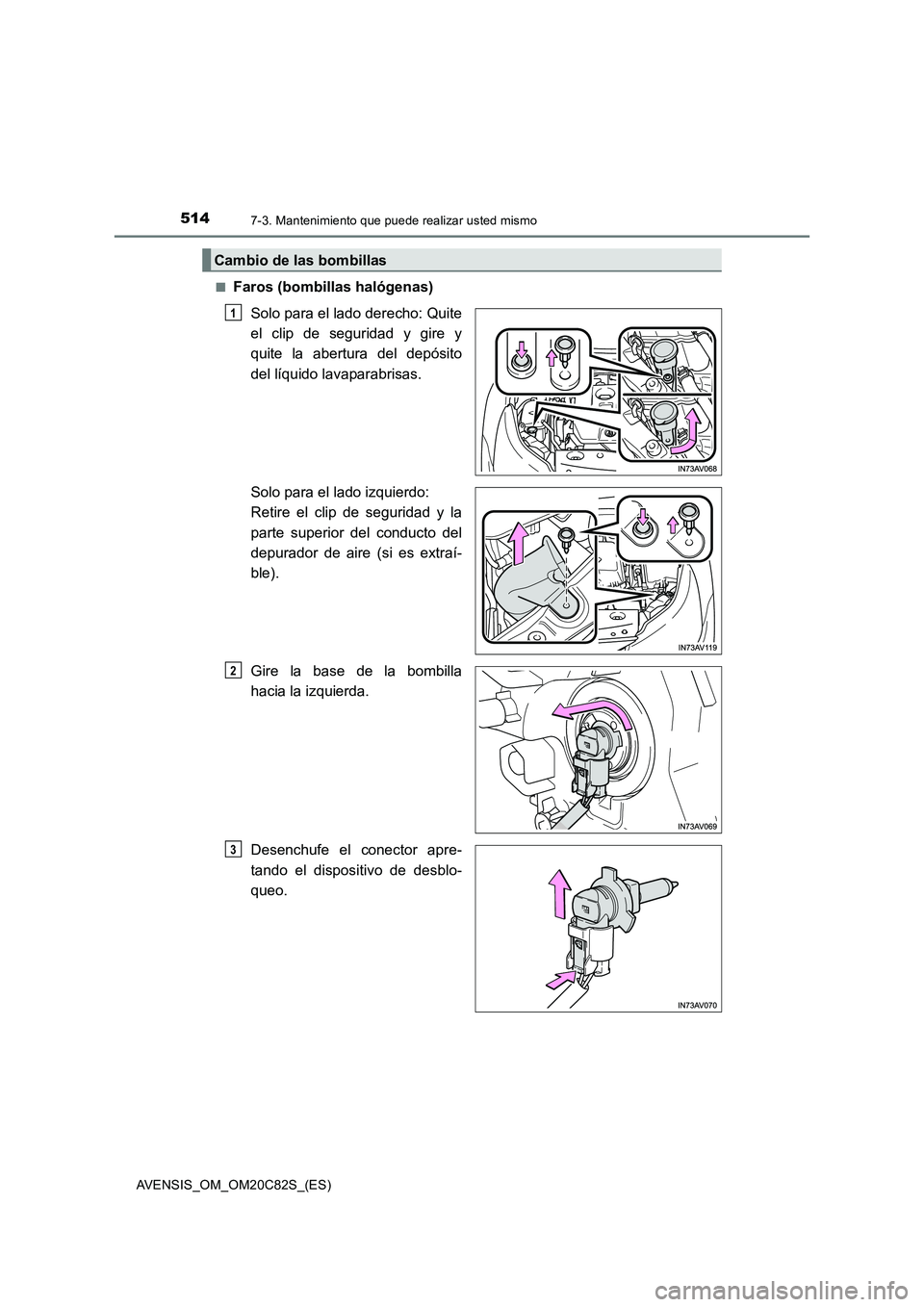

Faros (bombillas halógenas)
Solo para el lado derecho: Quite
el clip de seguridad y gire y
quite la abertura del depósito
del líquido lavaparabrisas.
Solo para el lado izquierdo:
Retire el clip de seguridad y la
parte superior del conducto del
depurador de aire (si es extraí-
ble).
Gire la base de la bombilla
hacia la izquierda.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Cambio de las bombillas
1
2
3

5157-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados

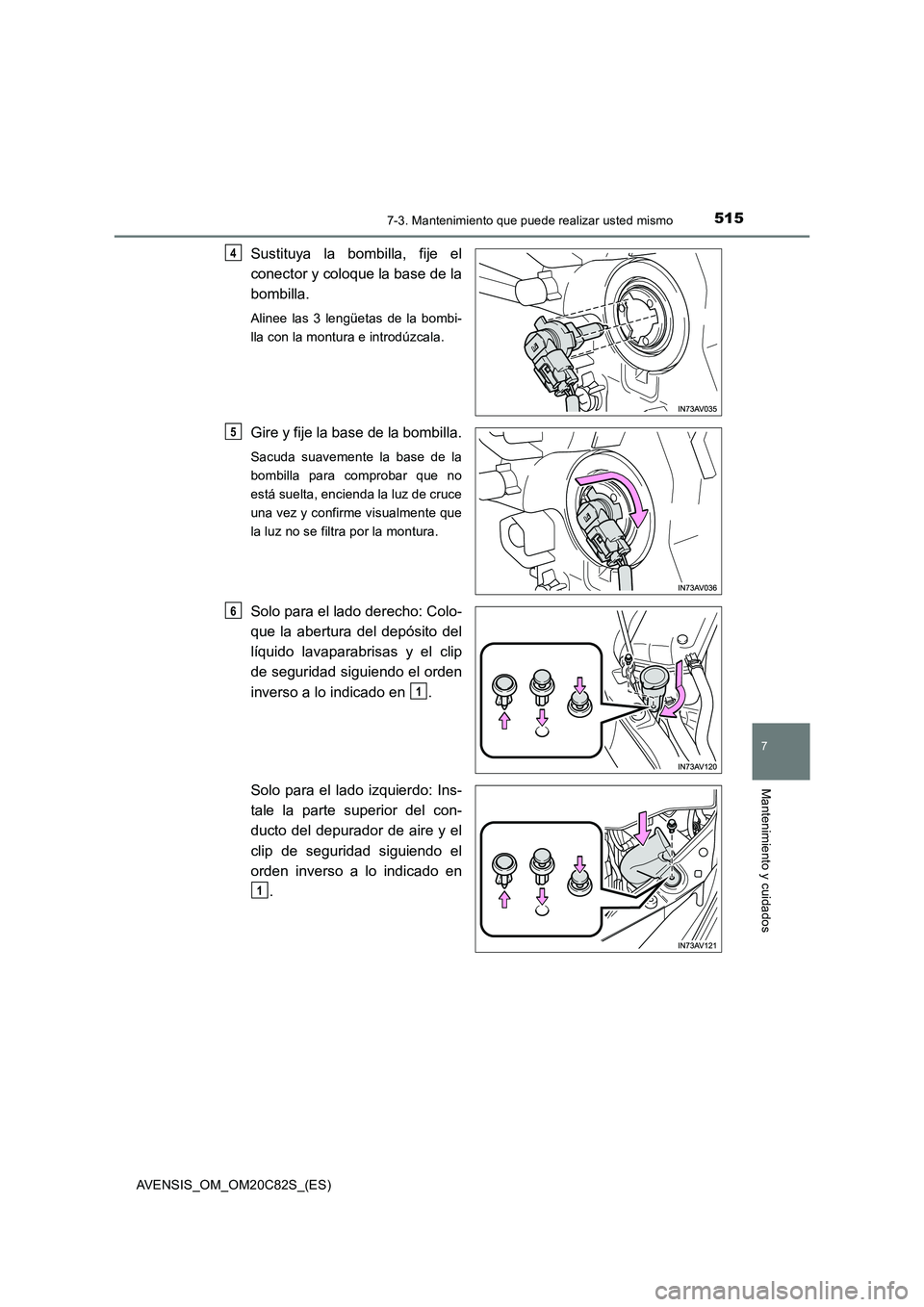

Sustituya la bombilla, fije el
conector y coloque la base de la
bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda la luz de cruce
una vez y confirme visualmente que
la luz no se filtra por la montura.
Solo para el lado derecho: Colo-
que la abertura del depósito del
líquido lavaparabrisas y el clip
de seguridad siguiendo el orden
inverso a lo indicado en .
Solo para el lado izquierdo: Ins-
tale la parte superior del con-
ducto del depurador de aire y el
clip de seguridad siguiendo el
orden inverso a lo indicado en
.
4
5
6
1
1

5167-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)■

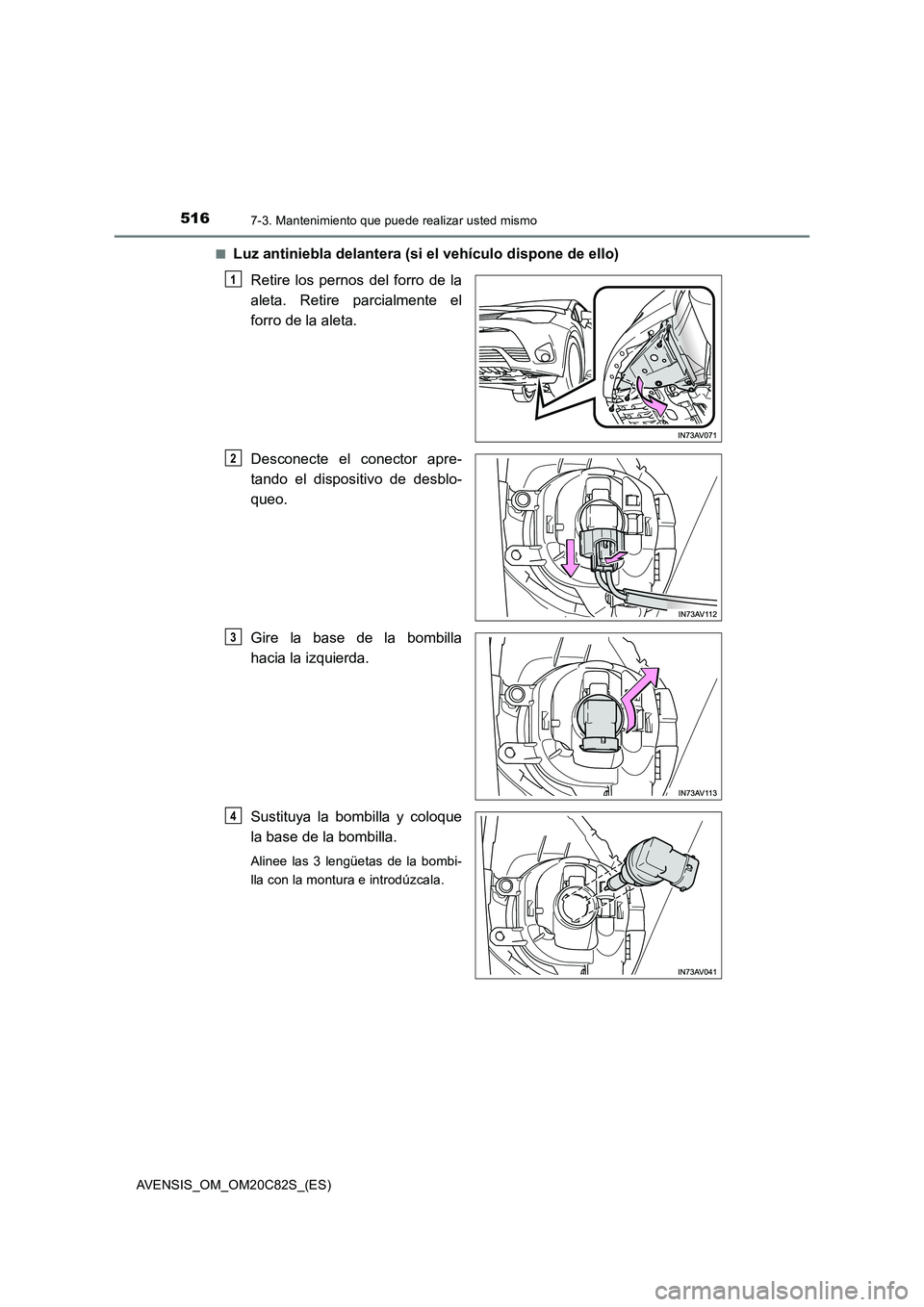

Luz antiniebla delantera (si el vehículo dispone de ello)
Retire los pernos del forro de la
aleta. Retire parcialmente el
forro de la aleta.
Desconecte el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
1
2
3
4

5177-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados

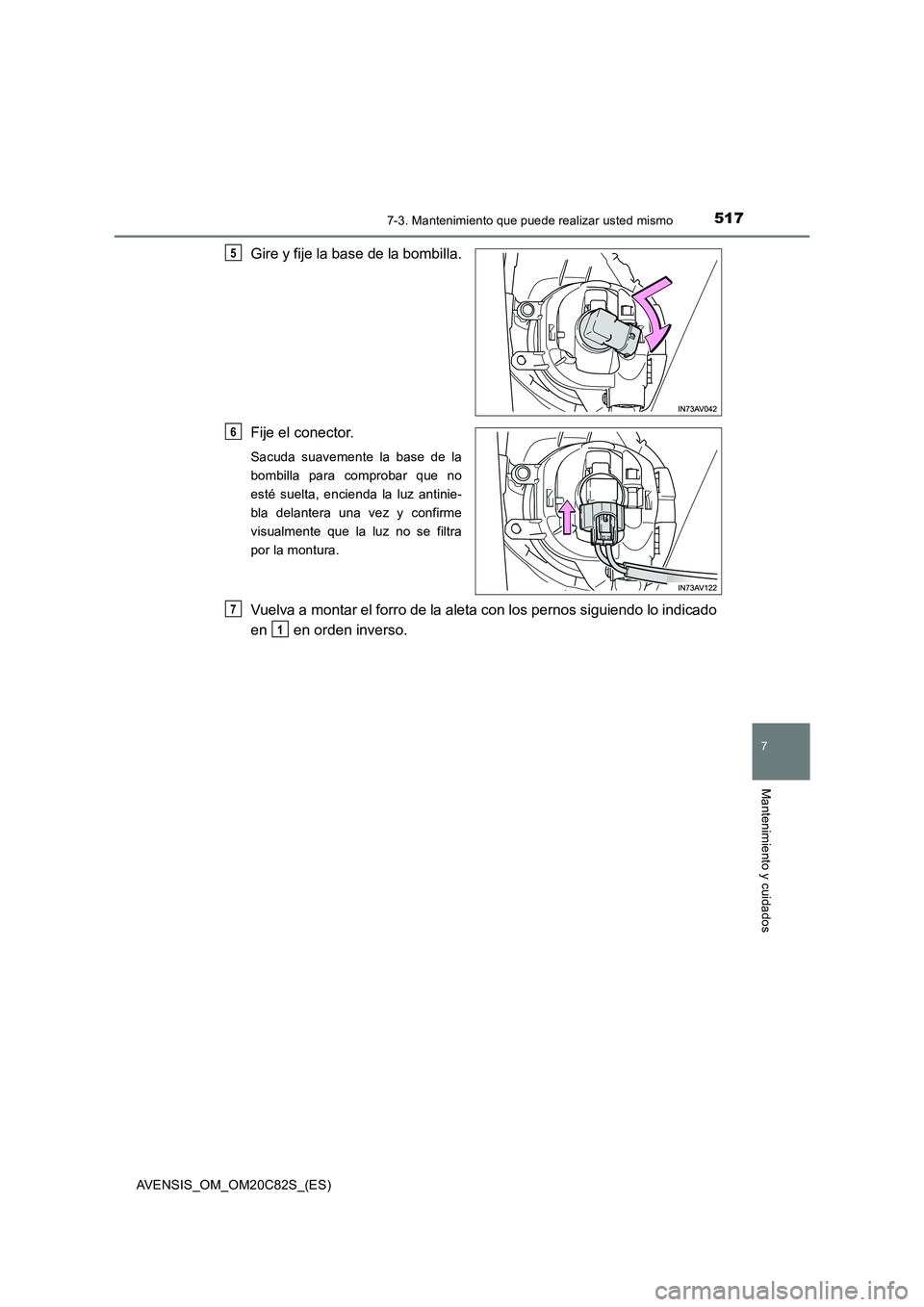

Gire y fije la base de la bombilla.
Fije el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz antinie-
bla delantera una vez y confirme
visualmente que la luz no se filtra
por la montura.
Vuelva a montar el forro de la aleta con los pernos siguiendo lo indicado
en en orden inverso.
5
6
7
1

5187-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)■

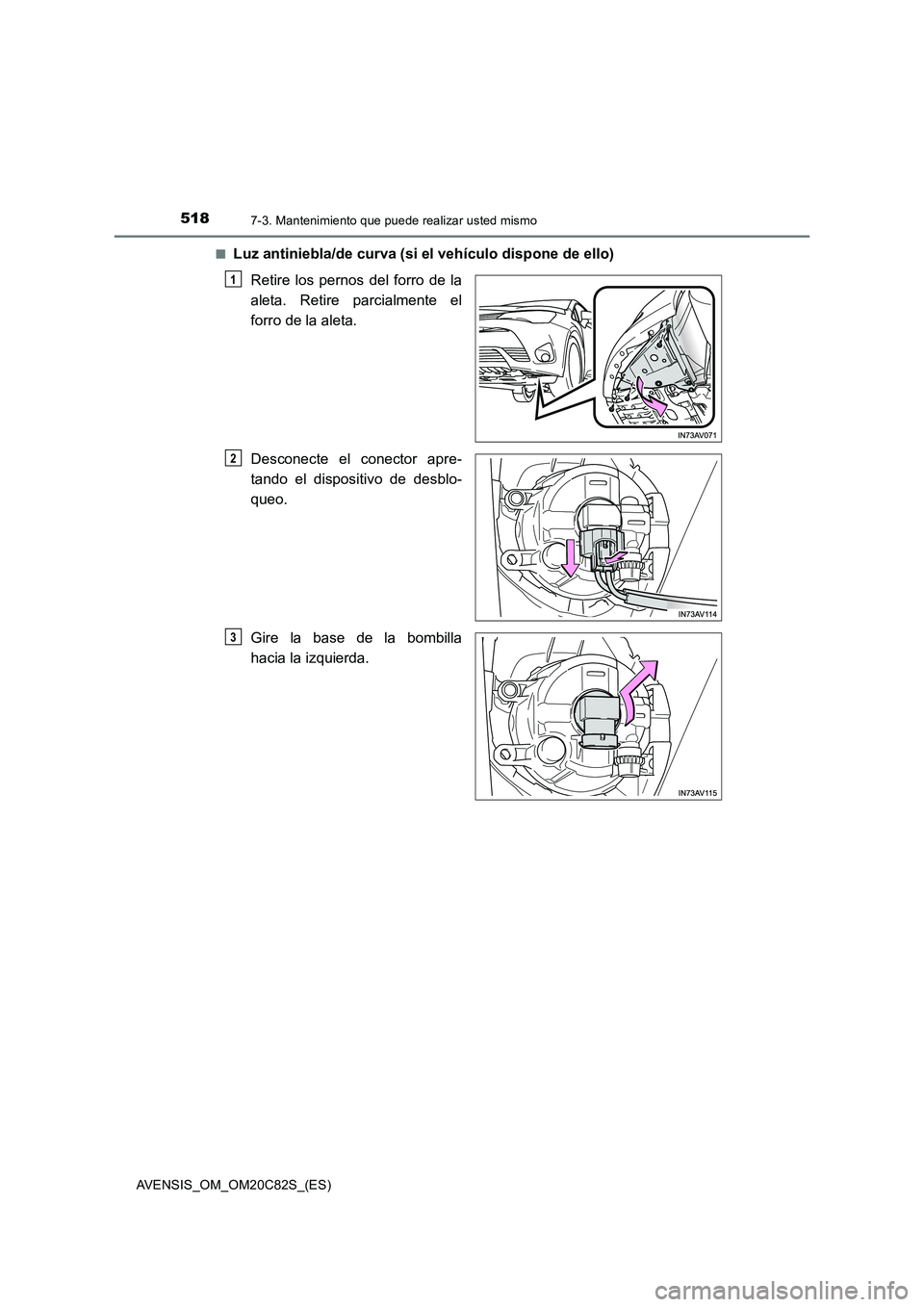

Luz antiniebla/de curva (si el vehículo dispone de ello)
Retire los pernos del forro de la
aleta. Retire parcialmente el
forro de la aleta.
Desconecte el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
1
2
3

5197-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)
7
Mantenimiento y cuidados

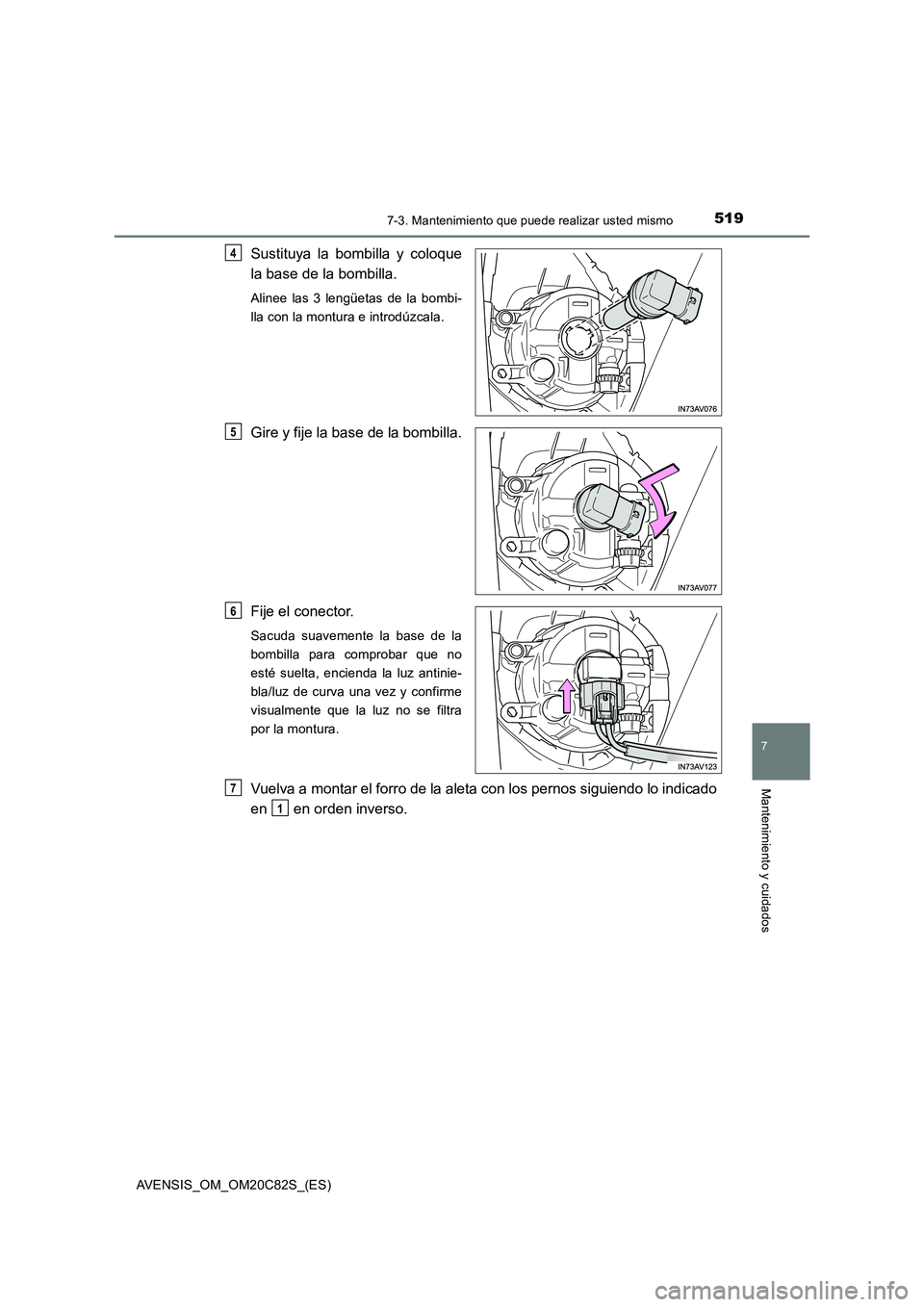

Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Fije el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz antinie-
bla/luz de curva una vez y confirme
visualmente que la luz no se filtra
por la montura.
Vuelva a montar el forro de la aleta con los pernos siguiendo lo indicado
en en orden inverso.
4
5
6
7
1

5207-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C82S_(ES)■

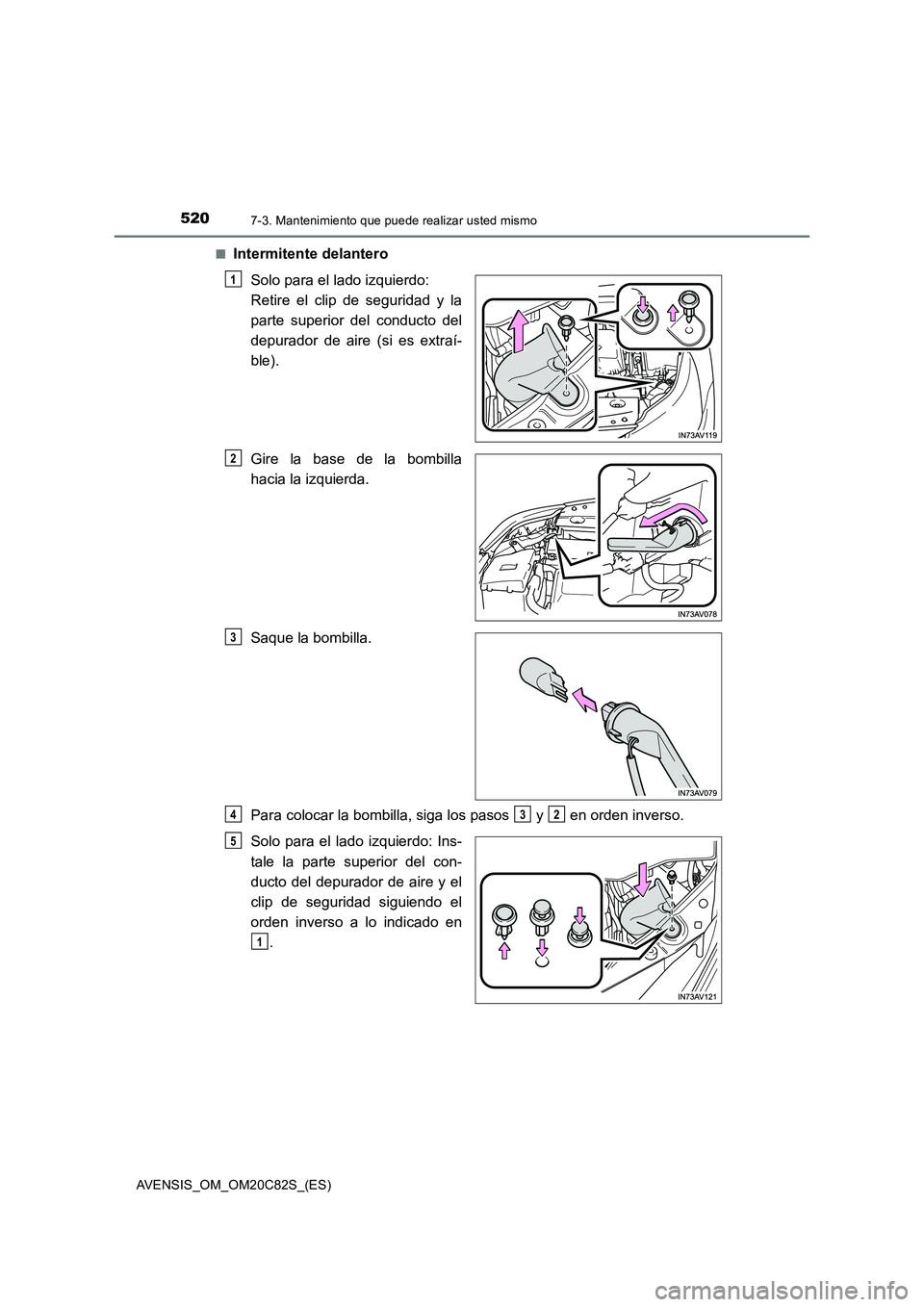

Intermitente delantero
Solo para el lado izquierdo:
Retire el clip de seguridad y la
parte superior del conducto del
depurador de aire (si es extraí-
ble).
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para colocar la bombilla, siga los pasos y en orden inverso.
Solo para el lado izquierdo: Ins-
tale la parte superior del con-
ducto del depurador de aire y el
clip de seguridad siguiendo el
orden inverso a lo indicado en
.
1
2
3
432
5
1
