5858-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)
8
Solución de problemas

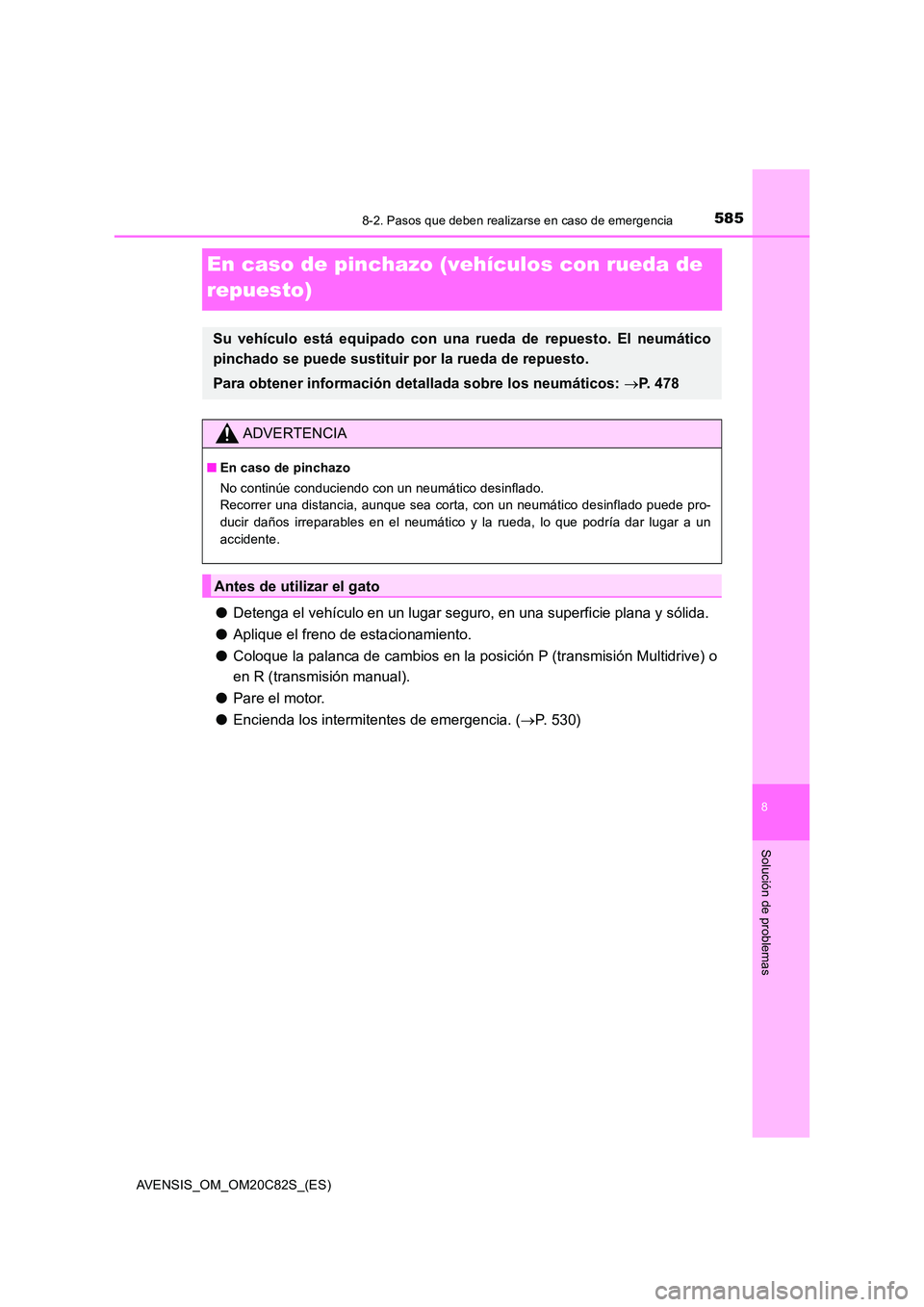

En caso de pinchazo (vehículos con rueda de
repuesto)
● Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en la posición P (transmisión Multidrive) o
en R (transmisión manual).
● Pare el motor.
● Encienda los intermitentes de emergencia. (P. 530)
Su vehículo está equipado con una rueda de repuesto. El neumático
pinchado se puede sustituir por la rueda de repuesto.
Para obtener información detallada sobre los neumáticos: P. 478
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Antes de utilizar el gato

5868-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)
Vehículos con rueda de repuesto compacta
Vehículos con rueda de repuesto de tamaño normal

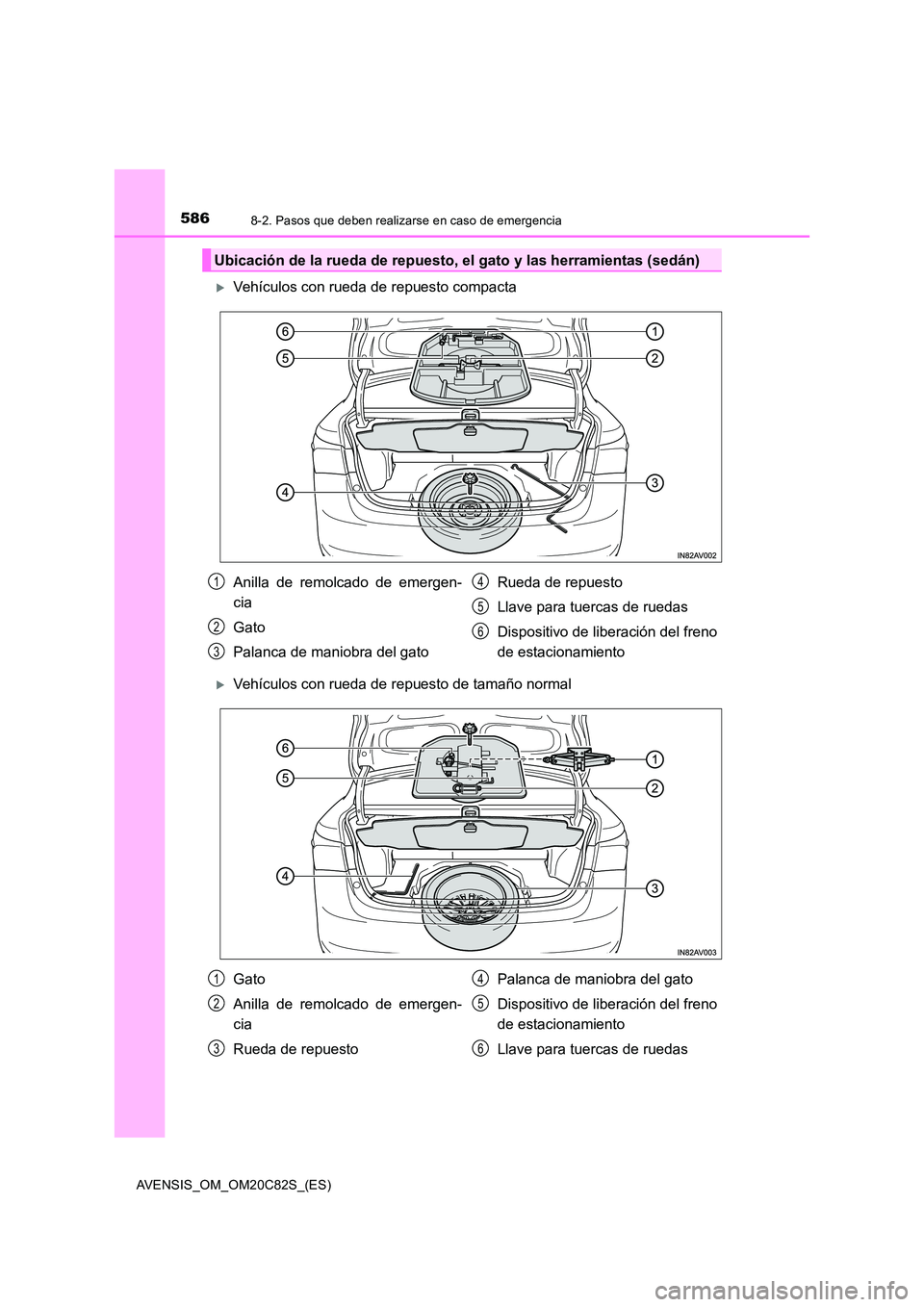

Ubicación de la rueda de repuesto, el gato y las herramientas (sedán)
Anilla de remolcado de emergen-
cia
Gato
Palanca de maniobra del gato
Rueda de repuesto
Llave para tuercas de ruedas
Dispositivo de liberación del freno
de estacionamiento
1
2
3
4
5
6
Gato
Anilla de remolcado de emergen-
cia
Rueda de repuesto
Palanca de maniobra del gato
Dispositivo de liberación del freno
de estacionamiento
Llave para tuercas de ruedas
1
2
3
4
5
6

5878-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)
8
Solución de problemas
Vehículos con rueda de repuesto compacta

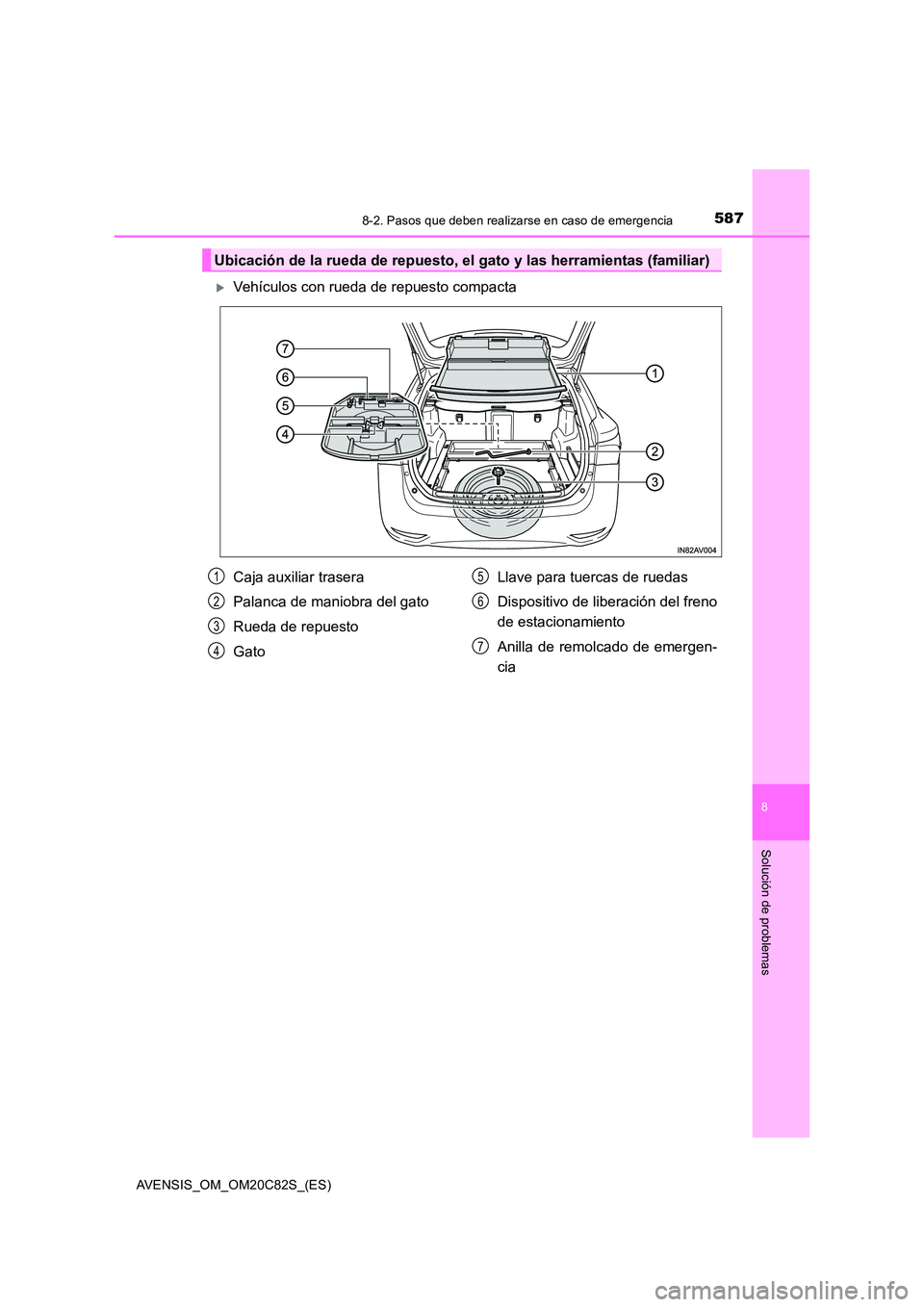

Ubicación de la rueda de repuesto, el gato y las herramientas (familiar)
Caja auxiliar trasera
Palanca de maniobra del gato
Rueda de repuesto
Gato
Llave para tuercas de ruedas
Dispositivo de liberación del freno
de estacionamiento
Anilla de remolcado de emergen-
cia
1
2
3
4
5
6
7

5888-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)

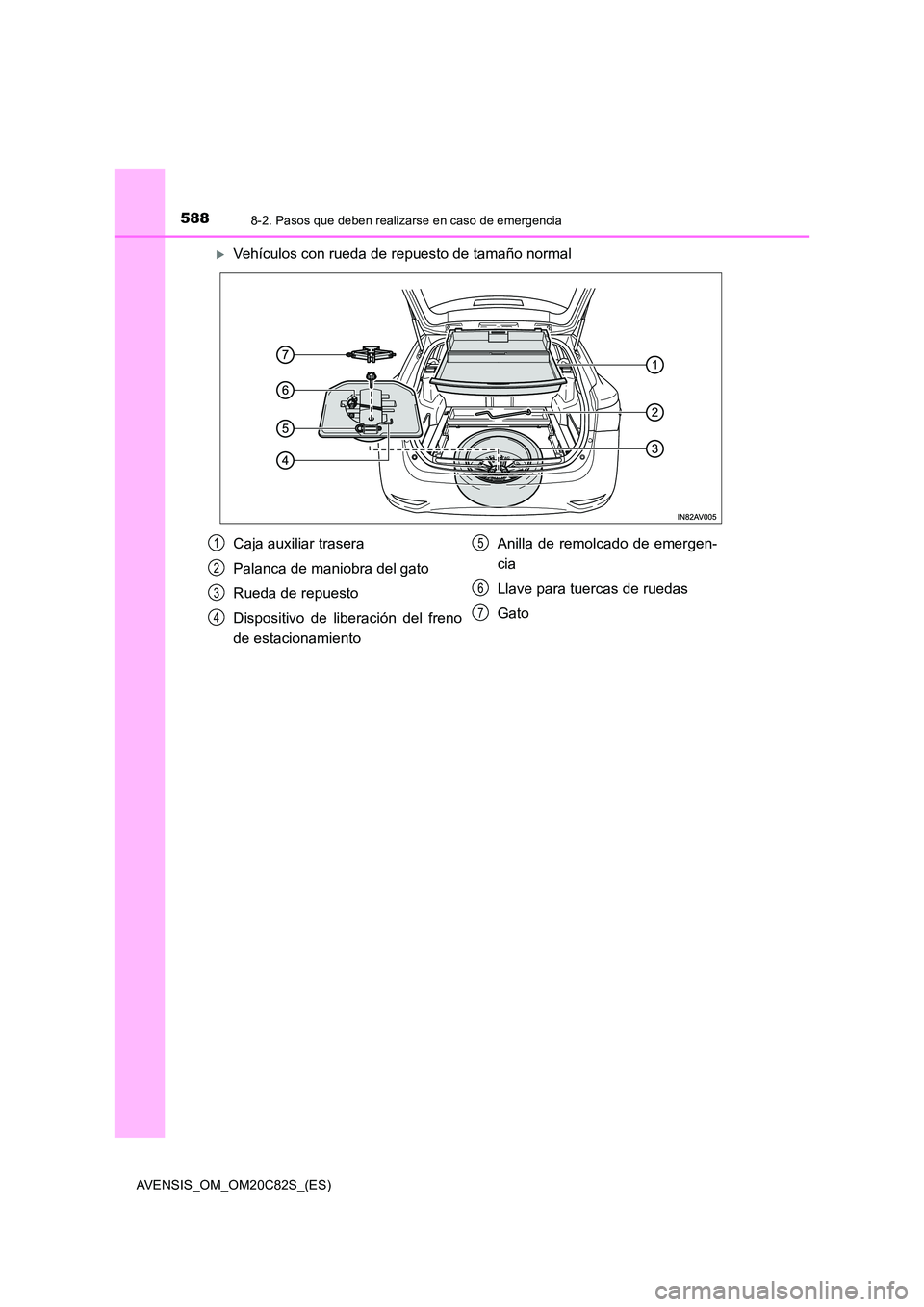

Vehículos con rueda de repuesto de tamaño normal
Caja auxiliar trasera
Palanca de maniobra del gato
Rueda de repuesto
Dispositivo de liberación del freno
de estacionamiento
Anilla de remolcado de emergen-
cia
Llave para tuercas de ruedas
Gato
1
2
3
4
5
6
7

5898-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)
8
Solución de problemas
ADVERTENCIA
■Utilización del gato
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales que esta situación
puede acarrear.
● Utilice el gato únicamente para cambiar las ruedas o para colocar y extraer las
cadenas de nieve de las mismas.
● Solo debe utilizar el gato que se proporciona con el vehículo para la sustitución de
un neumático desinflado.
No lo utilice con otros vehículos ni use otros gatos para sustituir una rueda de su
vehículo.
● Compruebe siempre que el gato está colocado firmemente en el punto de coloca-
ción del gato.
● No ponga ninguna parte del cuerpo debajo de un vehículo que esté apoyado sola-
mente en el gato.
● No arranque el motor ni lo tenga en funcionamiento mientras el vehículo esté apo-
yado en el gato.
● No eleve el vehículo si hay alguna persona en su interior.
● Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
● No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
● Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
Tenga especial cuidado al bajar el vehículo para evitar que sufran lesiones las per-
sonas que estén trabajando en el vehículo o cerca de él.

5908-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)
Levante el gancho del panel del
piso del maletero.
Fije el panel con el gancho incluido
al efecto.
Vehículos con rueda de repuesto
de tamaño normal:
Desenganche la correa de suje-
ción y saque el gato.
Después de guardar el gato, asegú-
rese de que esté bien sujeto por la
correa de sujeción.
Retire el tablero de la cubierta tra-
sero.

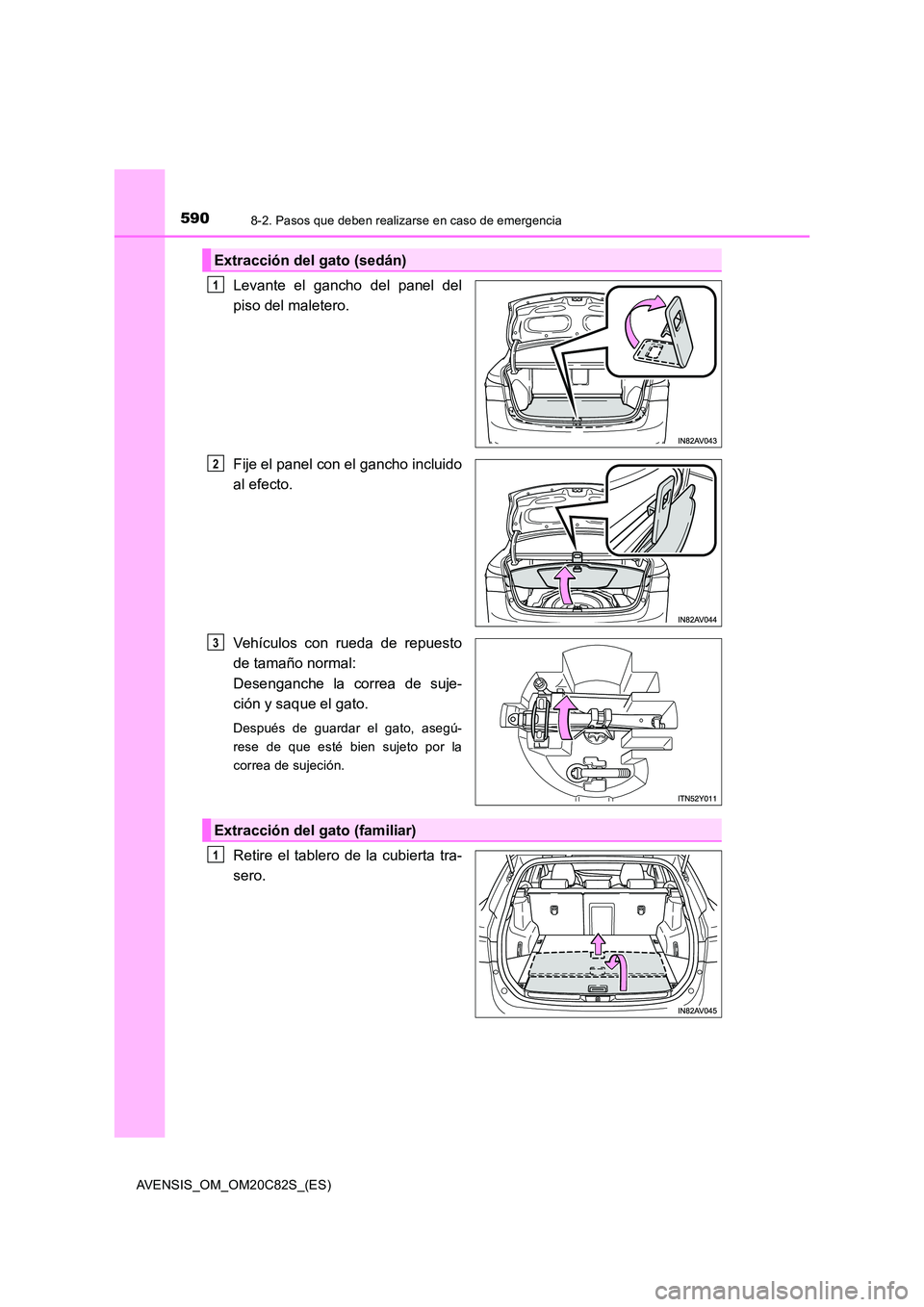

Extracción del gato (sedán)
1
2
3
Extracción del gato (familiar)
1

5918-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)
8
Solución de problemas
Extraiga la caja auxiliar trasera.
Vehículos con rueda de repuesto
de tamaño normal:
Desenganche la correa de suje-
ción y extraiga el gato.
Después de guardar el gato, asegú-
rese de que esté bien sujeto por la
correa de sujeción.
Vehículos con rueda de repuesto compacta
Afloje el fijador central que sostiene la
rueda de repuesto.
Vehículos con rueda de repuesto de tamaño normal
Afloje el fijador central que sujeta la
rueda de repuesto y la caja de herra-
mientas.
2
3
Extracción de la rueda de repuesto (sedán)

5928-2. Pasos que deben realizarse en caso de emergencia
AVENSIS_OM_OM20C82S_(ES)
Vehículos con rueda de repuesto compacta
Afloje el fijador central que sostiene la
rueda de repuesto.
Vehículos con rueda de repuesto de tamaño normal
Afloje el fijador central que sujeta la
rueda de repuesto y la caja de herra-
mientas.

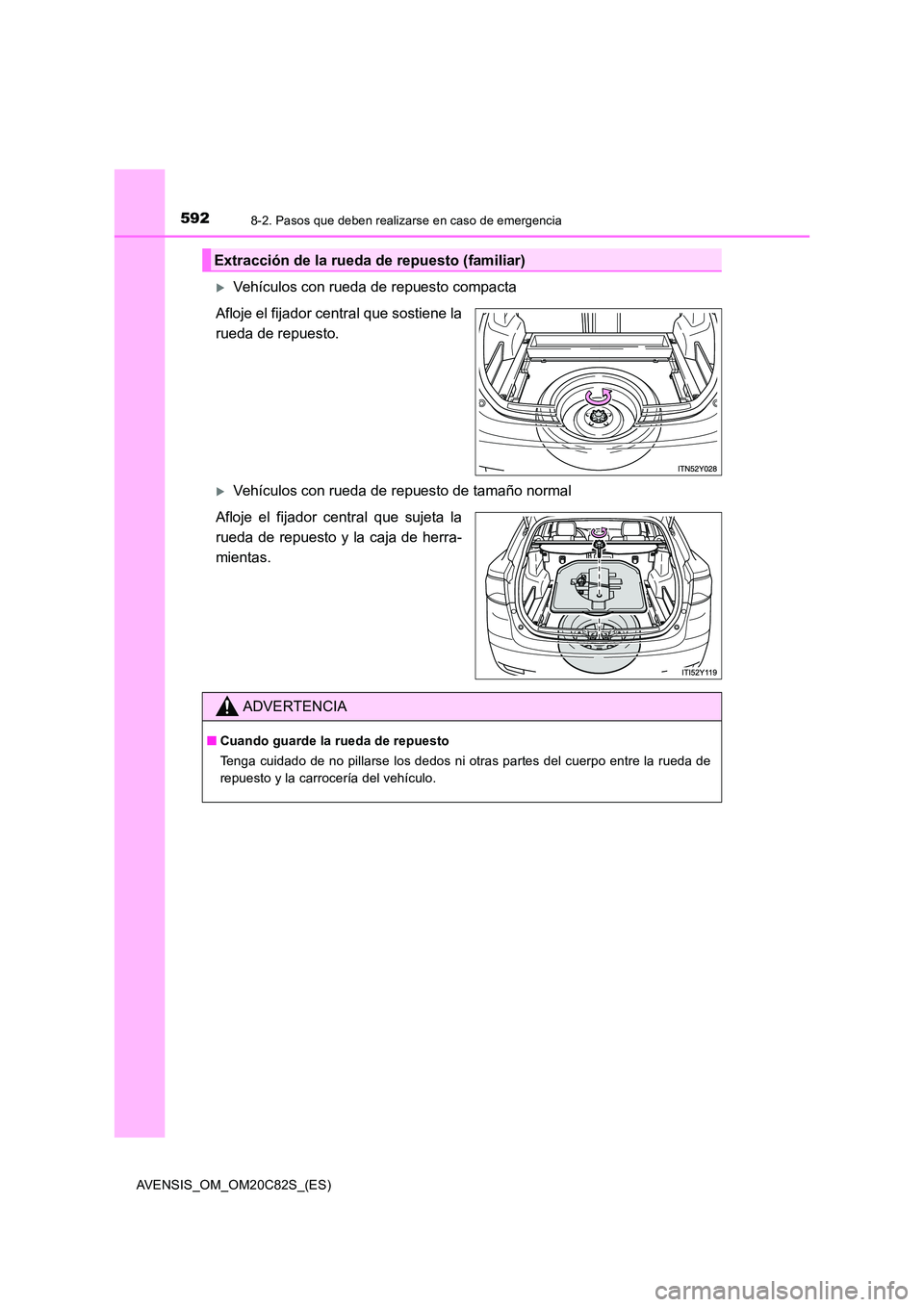

Extracción de la rueda de repuesto (familiar)
ADVERTENCIA
■ Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de
repuesto y la carrocería del vehículo.
