2018 TOYOTA AVENSIS Manual del propietario (in Spanish)

97
2Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)2. Grupo de instrumentos
Indicadores e
indicadores de advertencia ..... 98
Indicadores e instrumentos ..... 104
Pantalla de información
múltiple (con pantalla
monocroma).......................... 109
Pantalla de información
múltiple (con pantalla en
color) ..................................... 113
Información del consumo de
combustible........................... 120

982. Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)

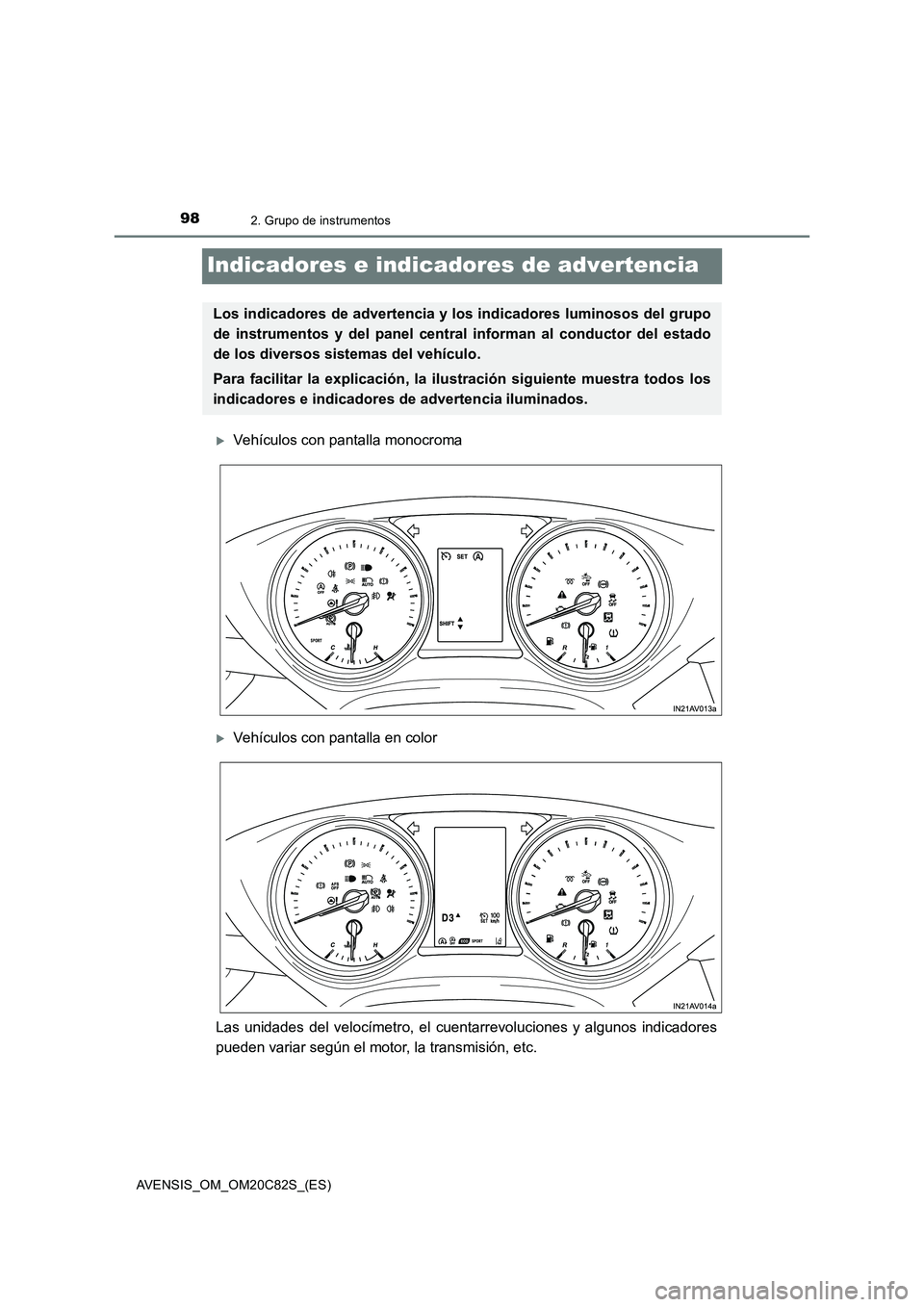

Indicadores e indicadores de advertencia
Vehículos con pantalla monocroma
Vehículos con pantalla en color
Las unidades del velocímetro, el cuentarrevoluciones y algunos indicadores
pueden variar según el motor, la transmisión, etc.
Los indicadores de advertencia y los indicadores luminosos del grupo
de instrumentos y del panel central informan al conductor del estado
de los diversos sistemas del vehículo.
Para facilitar la explicación, la ilustración siguiente muestra todos los
indicadores e indicadores de advertencia iluminados.

992. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)

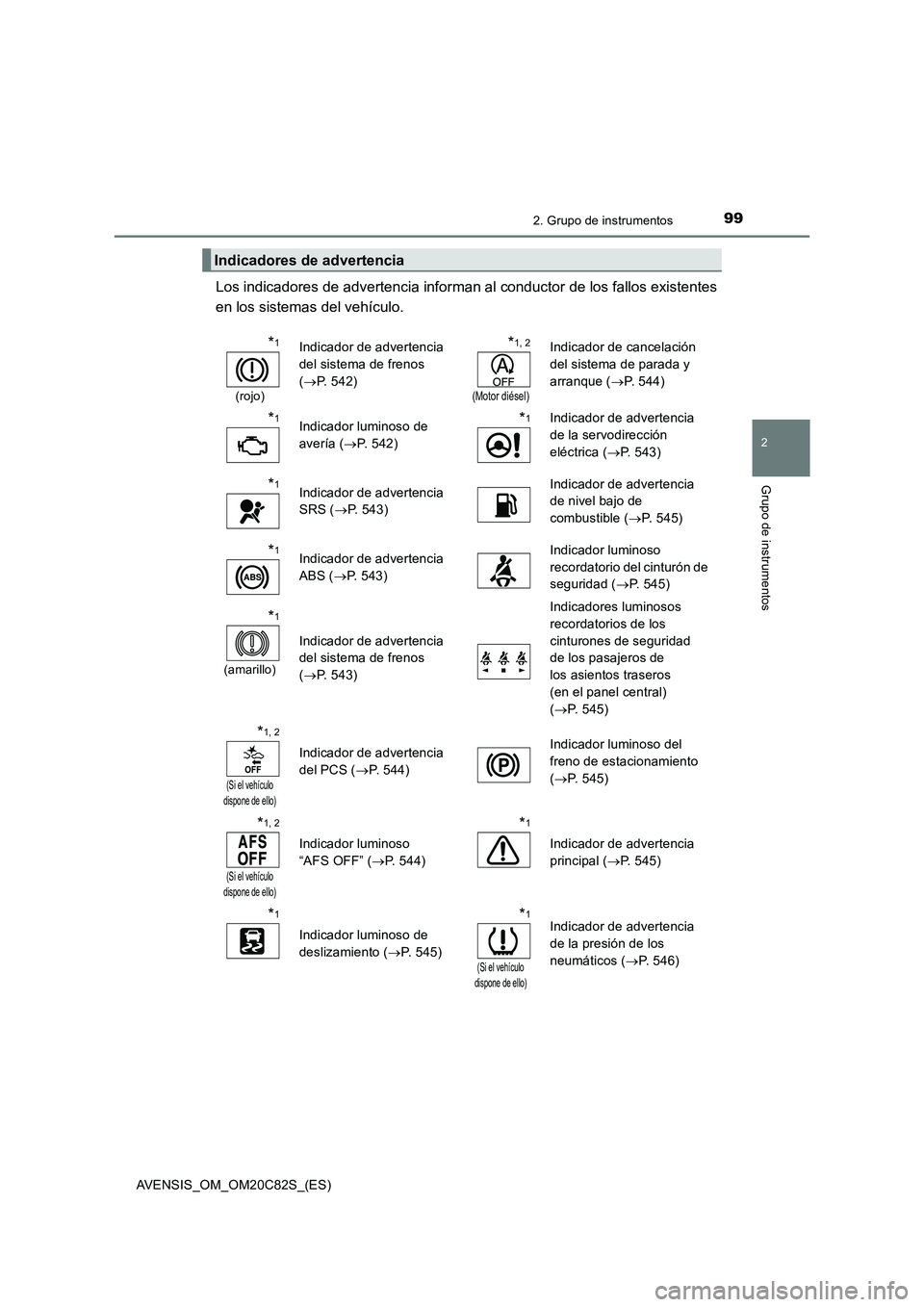

Los indicadores de advertencia informan al conductor de los fallos existentes
en los sistemas del vehículo.
Indicadores de advertencia
*1
(rojo)
Indicador de advertencia
del sistema de frenos
(P. 542)*1, 2
(Motor diésel)
Indicador de cancelación
del sistema de parada y
arranque (P. 544)
*1Indicador luminoso de
avería (P. 542)*1Indicador de advertencia
de la servodirección
eléctrica (P. 543)
*1Indicador de advertencia
SRS (P. 543)Indicador de advertencia
de nivel bajo de
combustible (P. 5 4 5 )
*1Indicador de advertencia
ABS (P. 543)Indicador luminoso
recordatorio del cinturón de
seguridad (P. 545)
*1
(amarillo)
Indicador de advertencia
del sistema de frenos
(P. 543)Indicadores luminosos
recordatorios de los
cinturones de seguridad
de los pasajeros de
los asientos traseros
(en el panel central)
(P. 545)
*1, 2
(Si el vehículo
dispone de ello)
Indicador de advertencia
del PCS (P. 544)Indicador luminoso del
freno de estacionamiento
(P. 545)
*1, 2
(Si el vehículo
dispone de ello)
Indicador luminoso
“AFS OFF” (P. 544)
*1
Indicador de advertencia
principal (P. 545)
*1
Indicador luminoso de
deslizamiento (P. 545)
*1
(Si el vehículo
dispone de ello)
Indicador de advertencia
de la presión de los
neumáticos (P. 546)

1002. Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)

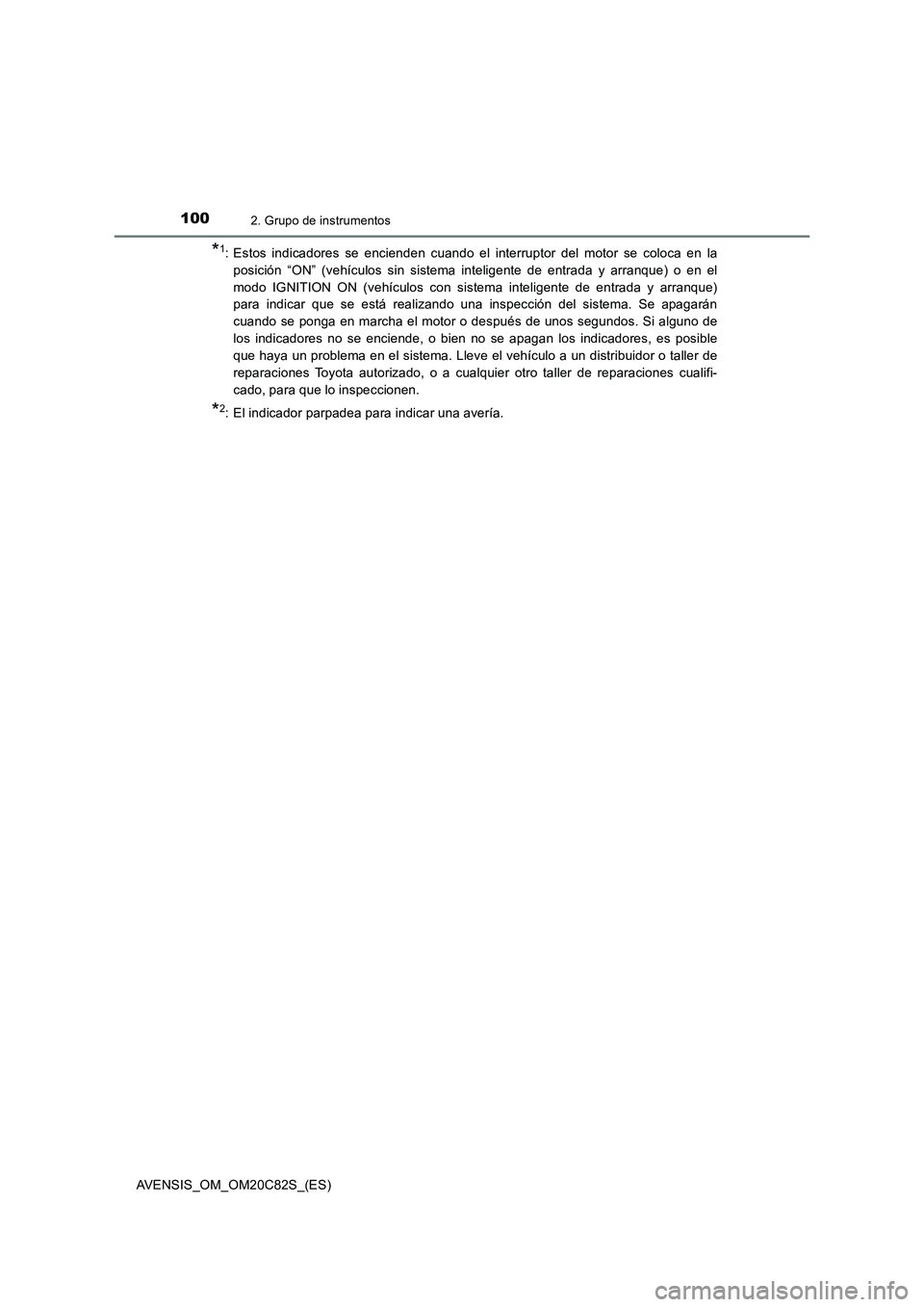

*1: Estos indicadores se encienden cuando el interruptor del motor se coloca en la
posición “ON” (vehículos sin sistema inteligente de entrada y arranque) o en el
modo IGNITION ON (vehículos con sistema inteligente de entrada y arranque)
para indicar que se está realizando una inspección del sistema. Se apagarán
cuando se ponga en marcha el motor o después de unos segundos. Si alguno de
los indicadores no se enciende, o bien no se apagan los indicadores, es posible
que haya un problema en el sistema. Lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualifi-
cado, para que lo inspeccionen.
*2: El indicador parpadea para indicar una avería.

1012. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)

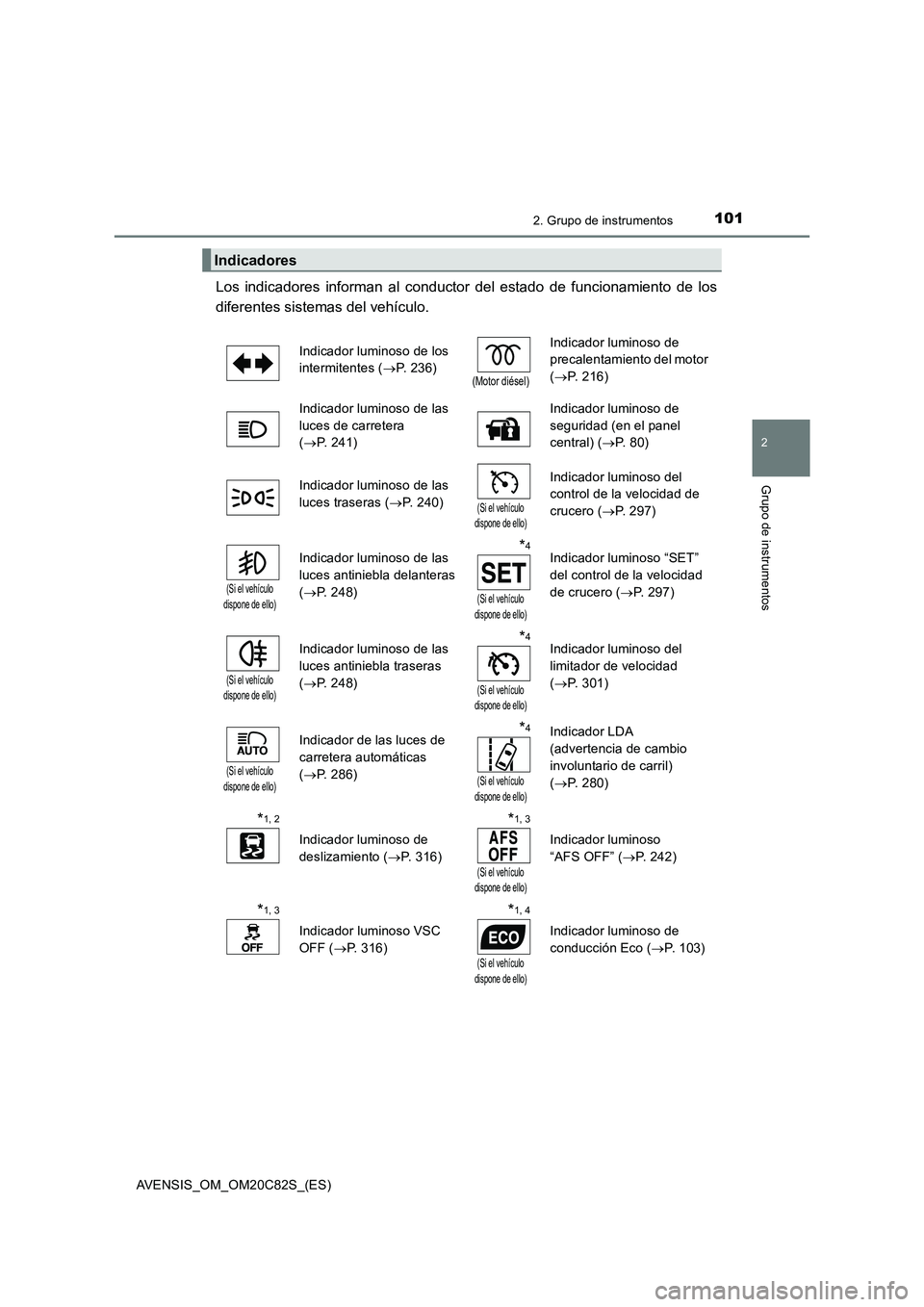

Los indicadores informan al conductor del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes (P. 2 3 6 )
(Motor diésel)
Indicador luminoso de
precalentamiento del motor
(P. 216)
Indicador luminoso de las
luces de carretera
(P. 241)Indicador luminoso de
seguridad (en el panel
central) (P. 8 0 )
Indicador luminoso de las
luces traseras (P. 240)
(Si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero (P. 297)
(Si el vehículo
dispone de ello)
Indicador luminoso de las
luces antiniebla delanteras
(P. 248)*4
(Si el vehículo
dispone de ello)
Indicador luminoso “SET”
del control de la velocidad
de crucero (P. 297)
(Si el vehículo
dispone de ello)
Indicador luminoso de las
luces antiniebla traseras
(P. 248)*4
(Si el vehículo
dispone de ello)
Indicador luminoso del
limitador de velocidad
(P. 301)
(Si el vehículo
dispone de ello)
Indicador de las luces de
carretera automáticas
(P. 286)*4
(Si el vehículo
dispone de ello)
Indicador LDA
(advertencia de cambio
involuntario de carril)
(P. 280)
*1, 2
Indicador luminoso de
deslizamiento (P. 316)
*1, 3
(Si el vehículo
dispone de ello)
Indicador luminoso
“AFS OFF” (P. 242)
*1, 3
Indicador luminoso VSC
OFF (P. 316)
*1, 4
(Si el vehículo
dispone de ello)
Indicador luminoso de
conducción Eco (P. 1 0 3 )

1022. Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)

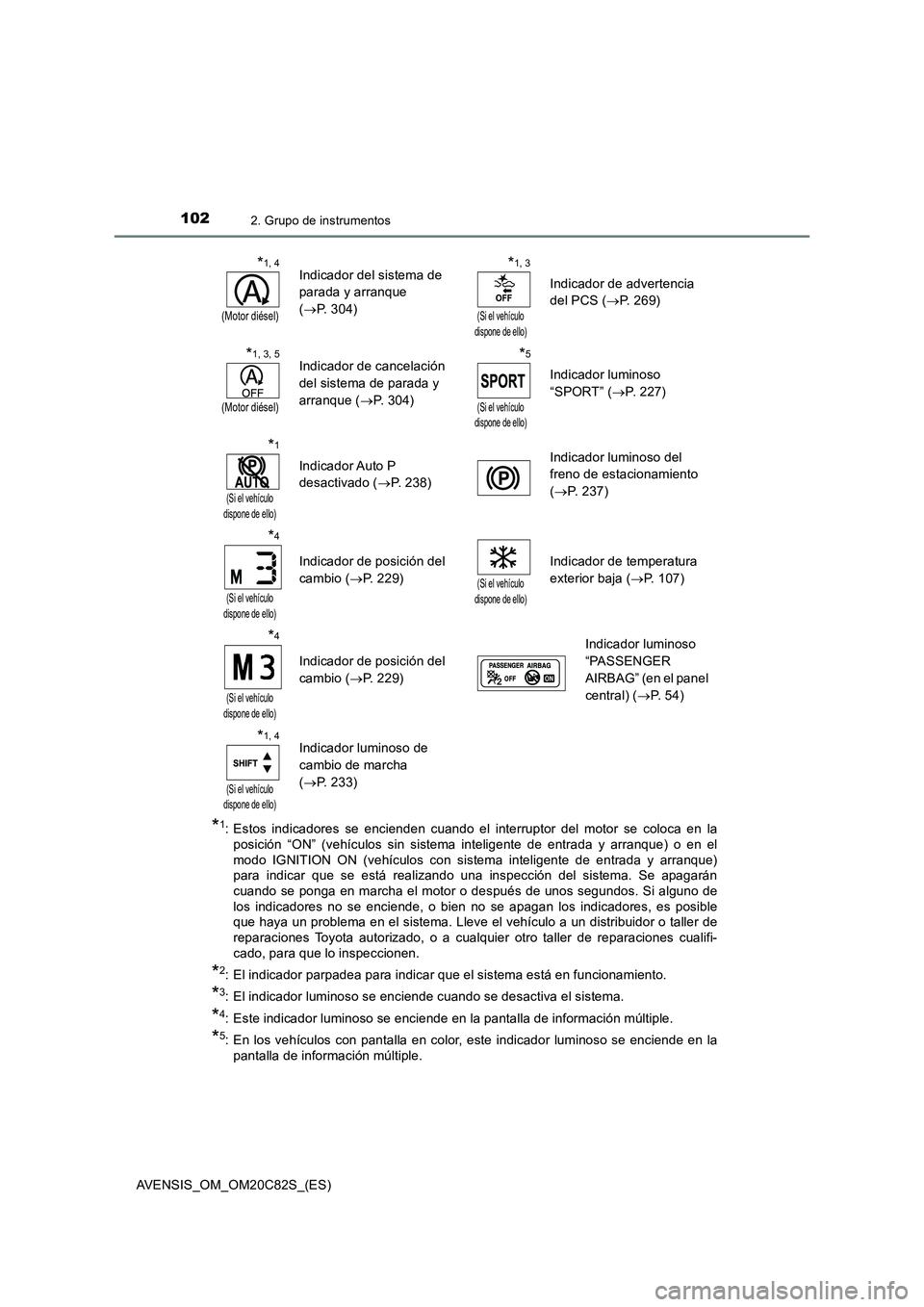

*1: Estos indicadores se encienden cuando el interruptor del motor se coloca en la
posición “ON” (vehículos sin sistema inteligente de entrada y arranque) o en el modo IGNITION ON (vehículos con sistema inteligente de entrada y arranque)para indicar que se está realizando una inspección del sistema. Se apagarán
cuando se ponga en marcha el motor o después de unos segundos. Si alguno de los indicadores no se enciende, o bien no se apagan los indicadores, es posibleque haya un problema en el sistema. Lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualifi- cado, para que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador luminoso se enciende cuando se desactiva el sistema.
*4: Este indicador luminoso se enciende en la pantalla de información múltiple.
*5: En los vehículos con pantalla en color, este indicador luminoso se enciende en lapantalla de información múltiple.
*1, 4
(Motor diésel)
Indicador del sistema de
parada y arranque
( P. 304)
*1, 3
(Si el vehículo dispone de ello)
Indicador de advertencia
del PCS ( P. 269)
*1, 3, 5
(Motor diésel)
Indicador de cancelación
del sistema de parada y
arranque ( P. 3 0 4 )
*5
(Si el vehículo dispone de ello)
Indicador luminoso
“SPORT” ( P. 2 2 7 )
*1
(Si el vehículo dispone de ello)
Indicador Auto P
desactivado ( P. 238)
Indicador luminoso del
freno de estacionamiento
( P. 237)
*4
(Si el vehículo dispone de ello)
Indicador de posición del
cambio ( P. 229) (Si el vehículo dispone de ello)
Indicador de temperatura
exterior baja ( P. 107)
*4
(Si el vehículo dispone de ello)
Indicador de posición del
cambio ( P. 229)
Indicador luminoso
“PASSENGER
AIRBAG” (en el panel
central) ( P. 5 4 )
*1, 4
(Si el vehículo dispone de ello)
Indicador luminoso de
cambio de marcha
( P. 233)

1032. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)

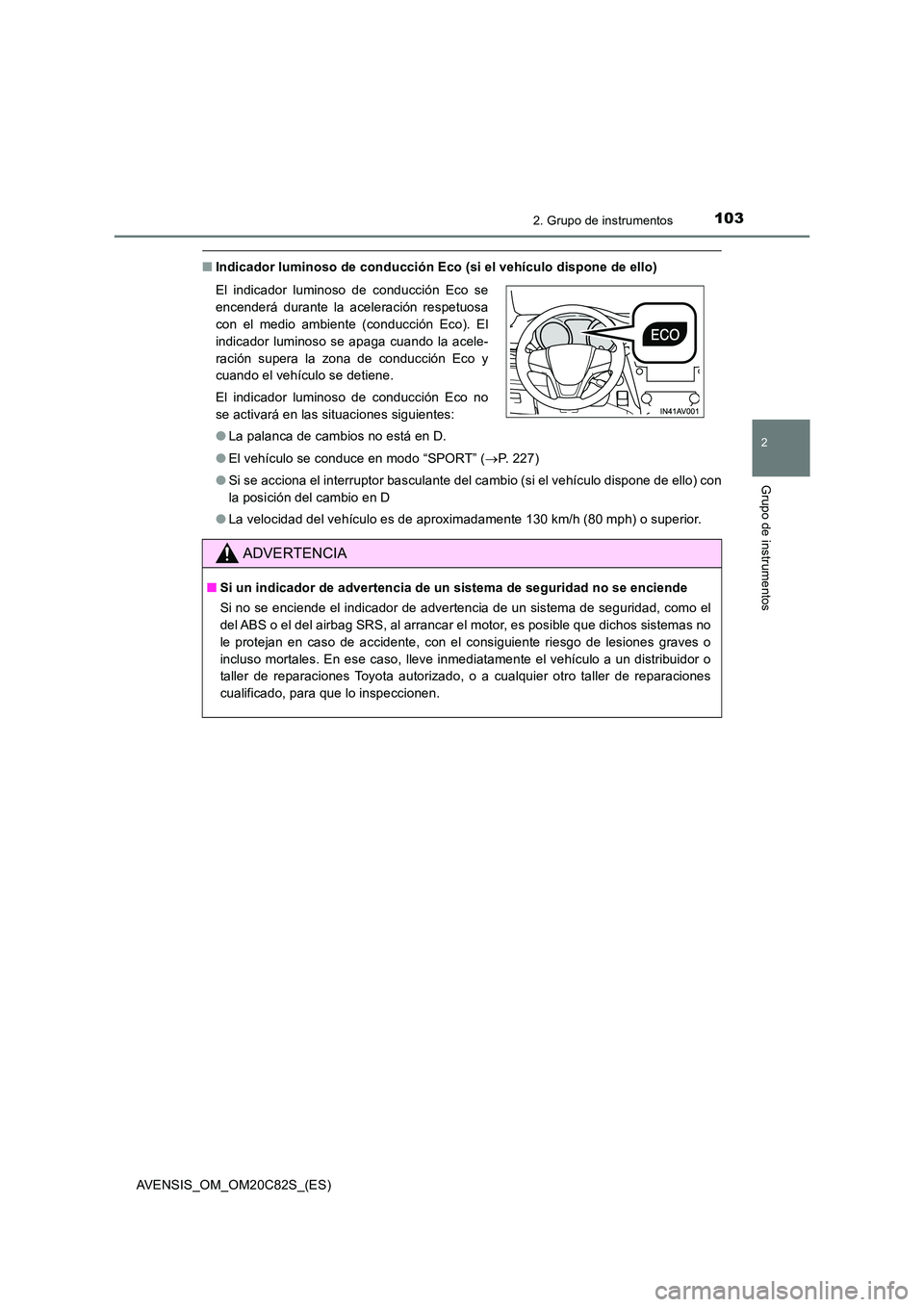

■Indicador luminoso de conducción Eco (si el vehículo dispone de ello)
● El vehículo se conduce en modo “SPORT” (P. 227)
● Si se acciona el interruptor basculante del cambio (si el vehículo dispone de ello) con
la posición del cambio en D
● La velocidad del vehículo es de aproximadamente 130 km/h (80 mph) o superior.
El indicador luminoso de conducción Eco se
encenderá durante la aceleración respetuosa
con el medio ambiente (conducción Eco). El
indicador luminoso se apaga cuando la acele-
ración supera la zona de conducción Eco y
cuando el vehículo se detiene.
El indicador luminoso de conducción Eco no
se activará en las situaciones siguientes:
● La palanca de cambios no está en D.
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de advertencia de un sistema de seguridad, como el
del ABS o el del airbag SRS, al arrancar el motor, es posible que dichos sistemas no
le protejan en caso de accidente, con el consiguiente riesgo de lesiones graves o
incluso mortales. En ese caso, lleve inmediatamente el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.

1042. Grupo de instrumentos
AVENSIS_OM_OM20C82S_(ES)

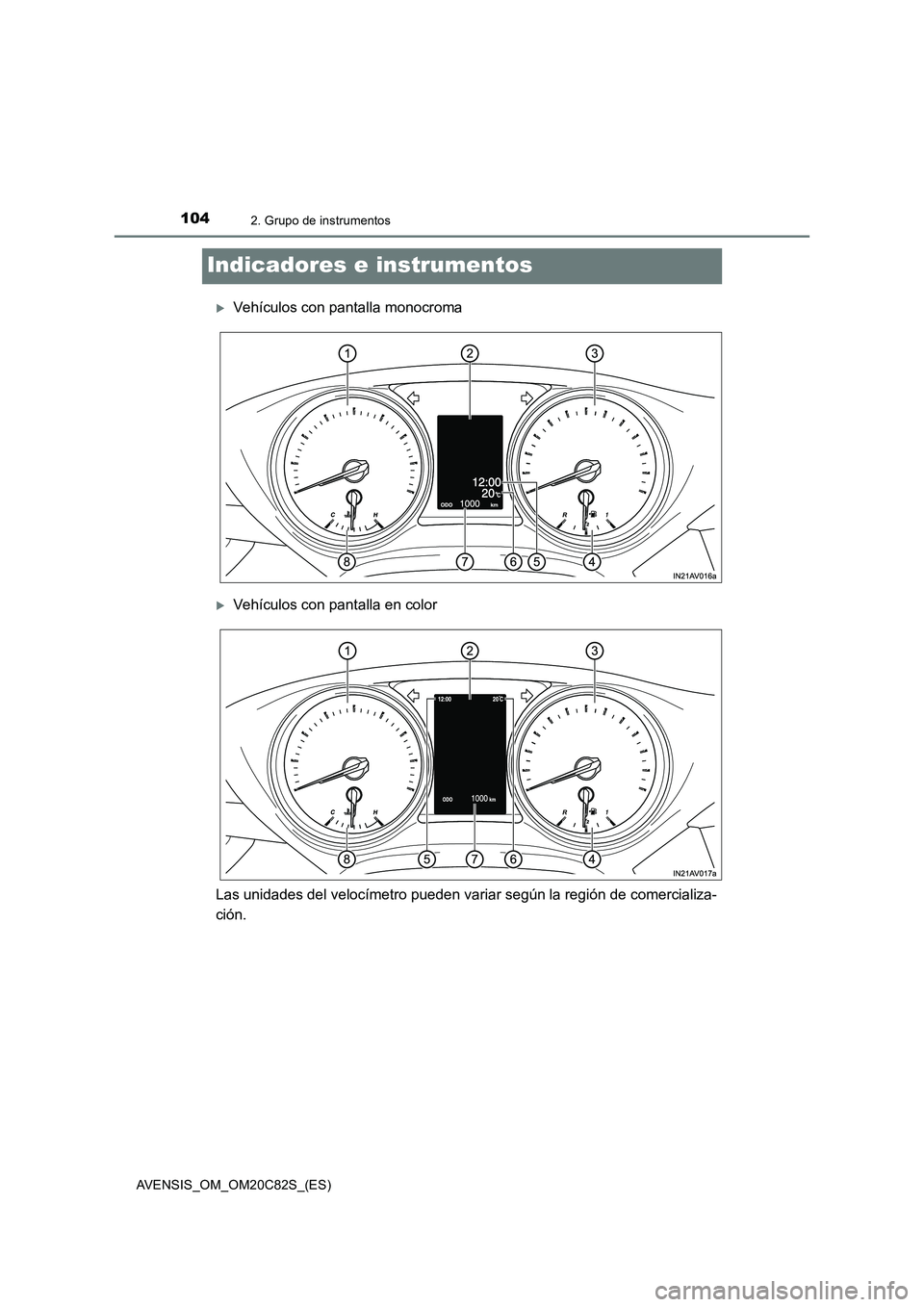

Indicadores e instrumentos
Vehículos con pantalla monocroma
Vehículos con pantalla en color
Las unidades del velocímetro pueden variar según la región de comercializa-
ción.
