2018 Seat Alhambra Instrukcja Obsługi (in Polish)

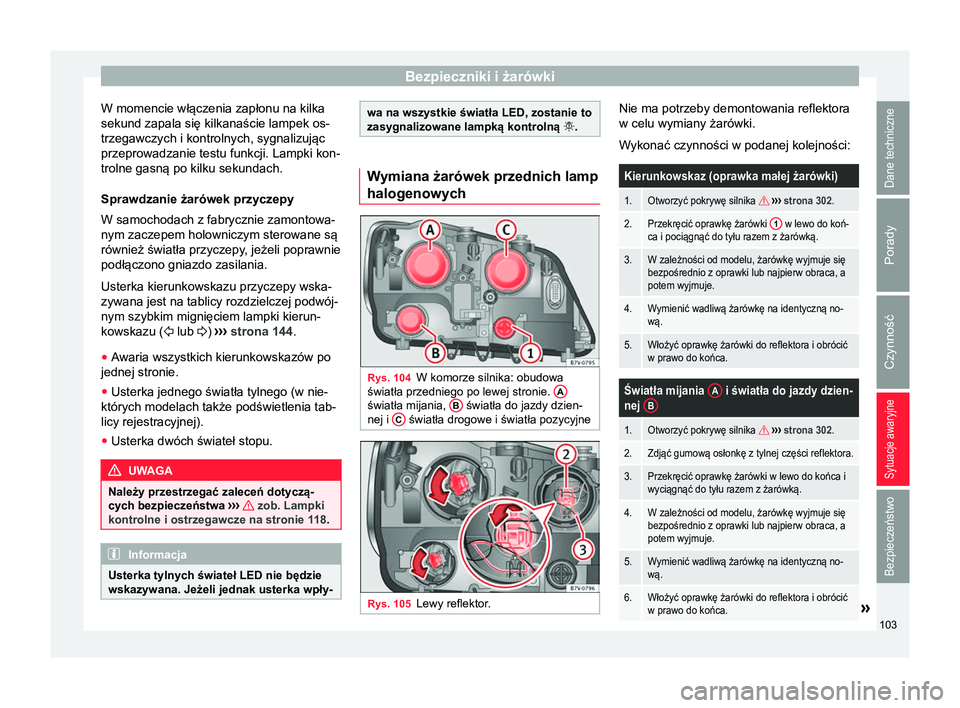

Bezpieczniki i żarówki
W momencie włączenia zapłonu na kilka
sekund zapala się kilkanaście lampek os-
trzegawczych i kontrolnych, sygnalizując
przeprowadzanie testu funkcji. Lampki kon-
trolne gasną po kilku sekundach.
Sprawdzanie żarówek przyczepy
W samochodach z fabrycznie zamontowa-
nym zaczepem holowniczym sterowane są
również światła przyczepy, jeżeli poprawnie
podłączono gniazdo zasilania.
Usterka kierunkowskazu przyczepy wska-
zywana jest na tablicy rozdzielczej podwój-
nym szybkim mignięciem lampki kierun-
kowskazu ( lub ) ››
› strona 144.
● Awaria wszystkich kierunkowskazów po
jednej stronie.
● Usterka jednego światła tylnego (w nie-
których modelach także podświetlenia tab-
licy rejestracyjnej).
● Usterka dwóch świateł stopu. UWAGA
Należy przestrzegać zaleceń dotyczą-
cych bezpieczeństwa ›››

zob. Lampki
kontrolne i ostrzegawcze na stronie 1 18
. Informacja
Usterka tylnych świateł LED nie będzie
wskazywana. Jeżeli jednak usterka wpły- wa na wszystkie światła LED, zostanie to
zasygnalizowane lampką kontrolną
. Wymiana żarówek przednich lamp
halogenowych
Rys. 104
W komorze silnika: obudowa
światła przedniego po lewej stronie. A światła mijania,
B światła do jazdy dzien-
nej i C światła drogowe i światła pozycyjne
Rys. 105
Lewy reflektor. Nie ma potrzeby demontowania reflektora
w celu wymiany żarówki.
Wykonać czynności w podanej kolejności:
Kierunkowskaz (oprawka małej żarówki)
1.Otworzyć pokrywę silnika 
››› strona 302.
2.Przekręcić oprawkę żarówki 1 w lewo do koń-
ca i pociągnąć do tyłu razem z żarówką.
3.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a
potem wyjmuje.
4.Wymienić wadliwą żarówkę na identyczną no-
wą.
5.Włożyć oprawkę żarówki do reflektora i obrócić
w prawo do końca.
Światła mijania A i światła do jazdy dzien-
nej B
1.Otworzyć pokrywę silnika 
››› strona 302.
2.Zdjąć gumową osłonkę z tylnej części reflektora.
3.Przekręcić oprawkę żarówki w lewo do końca i
wyciągnąć do tyłu razem z żarówką.
4.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a
potem wyjmuje.
5.Wymienić wadliwą żarówkę na identyczną no-
wą.
6.Włożyć oprawkę żarówki do reflektora i obrócić
w prawo do końca.» 103
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

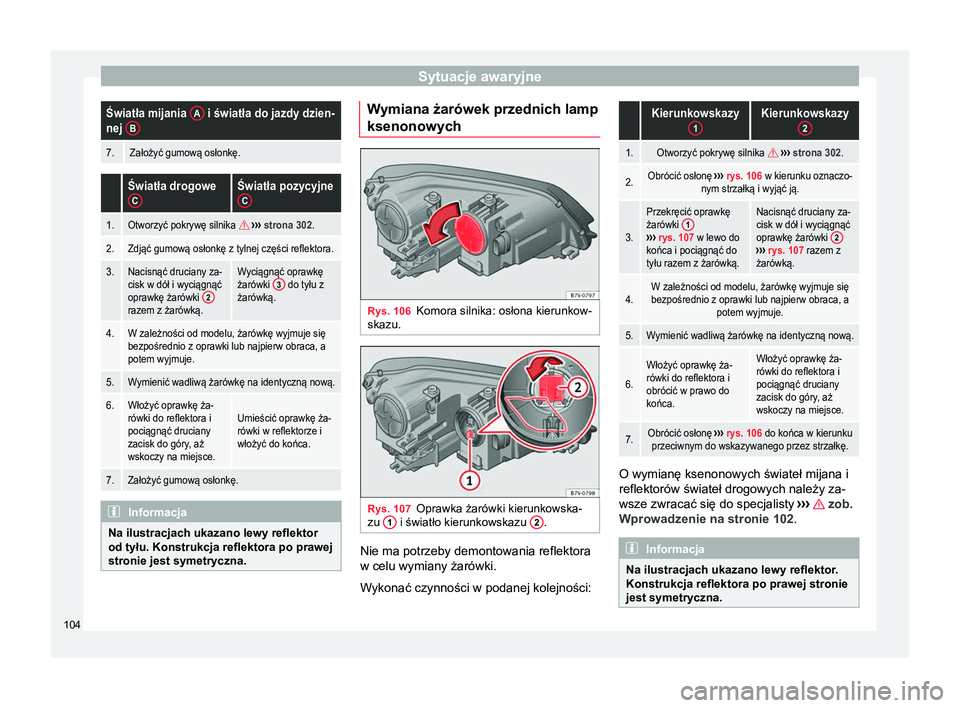

Sytuacje awaryjneŚwiatła mijania
A i światła do jazdy dzien-
nej B
7.Założyć gumową osłonkę.
Światła drogowe
CŚwiatła pozycyjneC
1.Otworzyć pokrywę silnika  ››› strona 302.
2.Zdjąć gumową osłonkę z tylnej części reflektora.
3.Nacisnąć druciany za-
cisk w dół i wyciągnąć
oprawkę żarówki 2
razem z żarówką.
Wyciągnąć oprawkę
żarówki 3 do tyłu z
żarówką.
4.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a
potem wyjmuje.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.Włożyć oprawkę ża-
rówki do reflektora i
pociągnąć druciany
zacisk do góry, aż
wskoczy na miejsce.Umieścić oprawkę ża-
rówki w reflektorze i
włożyć do końca.
7.Założyć gumową osłonkę. Informacja
Na ilustracjach ukazano lewy reflektor
od tyłu. Konstrukcja reflektora po prawej
stronie jest symetryczna. Wymiana żarówek przednich lamp
ksenonowych
Rys. 106
Komora silnika: osłona kierunkow-
skazu. Rys. 107
Oprawka żarówki kierunkowska-
zu 1 i światło kierunkowskazu
2 .
Nie ma potrzeby demontowania reflektora
w celu wymiany żarówki.
Wykonać czynności w podanej kolejności:
Kierunkowskazy
1Kierunkowskazy2
1.Otworzyć pokrywę silnika  ››› strona 302.
2.Obrócić osłonę ››› rys. 106 w kierunku oznaczo-
nym strzałką i wyjąć ją.
3.
Przekręcić oprawkę
żarówki 1
›››
rys. 107 w lewo do
końca i pociągnąć do
tyłu razem z żarówką.
Nacisnąć druciany za-
cisk w dół i wyciągnąć
oprawkę żarówki 2
›››
rys. 107 razem z
żarówką.
4.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a potem wyjmuje.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.
Włożyć oprawkę ża-
rówki do reflektora i
obrócić w prawo do
końca.Włożyć oprawkę ża-
rówki do reflektora i
pociągnąć druciany
zacisk do góry, aż
wskoczy na miejsce.
7.Obrócić osłonę ››› rys. 106 do końca w kierunku
przeciwnym do wskazywanego przez strzałkę. O wymianę ksenonowych świateł mijana i
reflektorów świateł drogowych należy za-
wsze zwracać się do specjalisty
›››

zob.
Wprowadzenie na stronie 102 . Informacja
Na ilustracjach ukazano lewy reflektor.
Konstrukcja reflektora po prawej stronie
jest symetryczna. 104

Bezpieczniki i żarówki

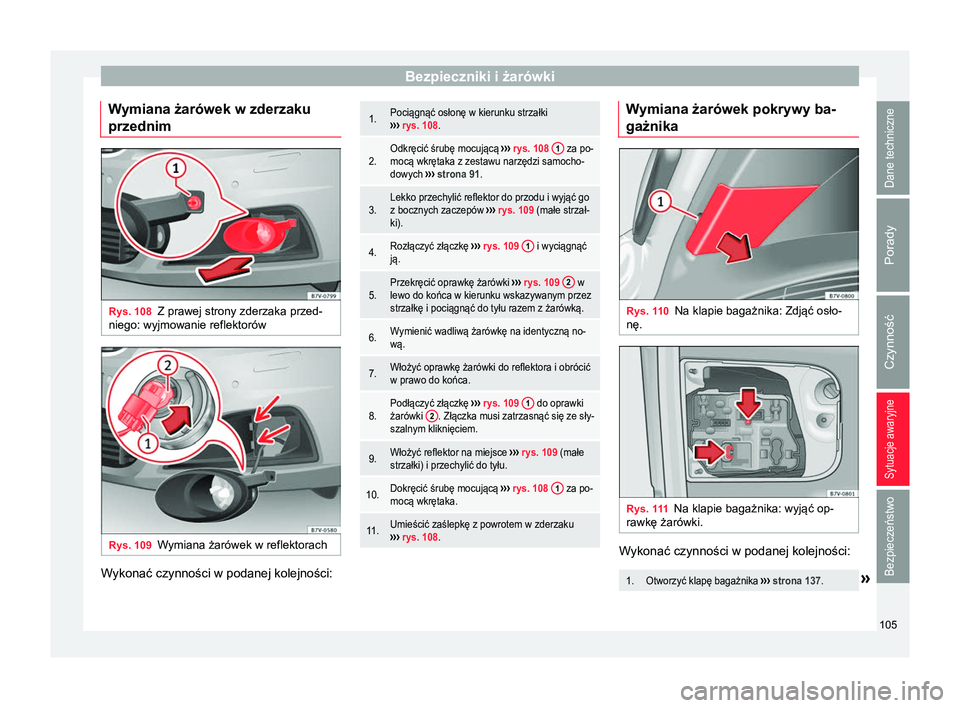

Wymiana żarówek w zderzaku
przednim Rys. 108
Z prawej strony zderzaka przed-
niego: wyjmowanie reflektorów Rys. 109
Wymiana żarówek w reflektorach Wykonać czynności w podanej kolejności:1.Pociągnąć osłonę w kierunku strzałki
››› rys. 108.
2.Odkręcić śrubę mocującą ››› rys. 108 1 za po-
mocą wkrętaka z zestawu narzędzi samocho-
dowych ››› strona 91.
3.Lekko przechylić reflektor do przodu i wyjąć go
z bocznych zaczepów ››› rys. 109 (małe strzał-
ki).
4.Rozłączyć złączkę ››› rys. 109 1 i wyciągnąć
ją.
5.Przekręcić oprawkę żarówki ››› rys. 109 2 w
lewo do końca w kierunku wskazywanym przez
strzałkę i pociągnąć do tyłu razem z żarówką.
6.Wymienić wadliwą żarówkę na identyczną no-
wą.
7.Włożyć oprawkę żarówki do reflektora i obrócić
w prawo do końca.
8.Podłączyć złączkę ››› rys. 109 1 do oprawki
żarówki 2. Złączka musi zatrzasnąć się ze sły-
szalnym kliknięciem.
9.Włożyć reflektor na miejsce ››› rys. 109 (małe
strzałki) i przechylić do tyłu.
10.Dokręcić śrubę mocującą ››› rys. 108 1 za po-
mocą wkrętaka.
11.Umieścić zaślepkę z powrotem w zderzaku
››› rys. 108. Wymiana żarówek pokrywy ba-
gażnika
Rys. 110
Na klapie bagażnika: Zdjąć osło-
nę. Rys. 111
Na klapie bagażnika: wyjąć op-
rawkę żarówki. Wykonać czynności w podanej kolejności:
1.Otworzyć klapę bagażnika
››› strona 137.» 105
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

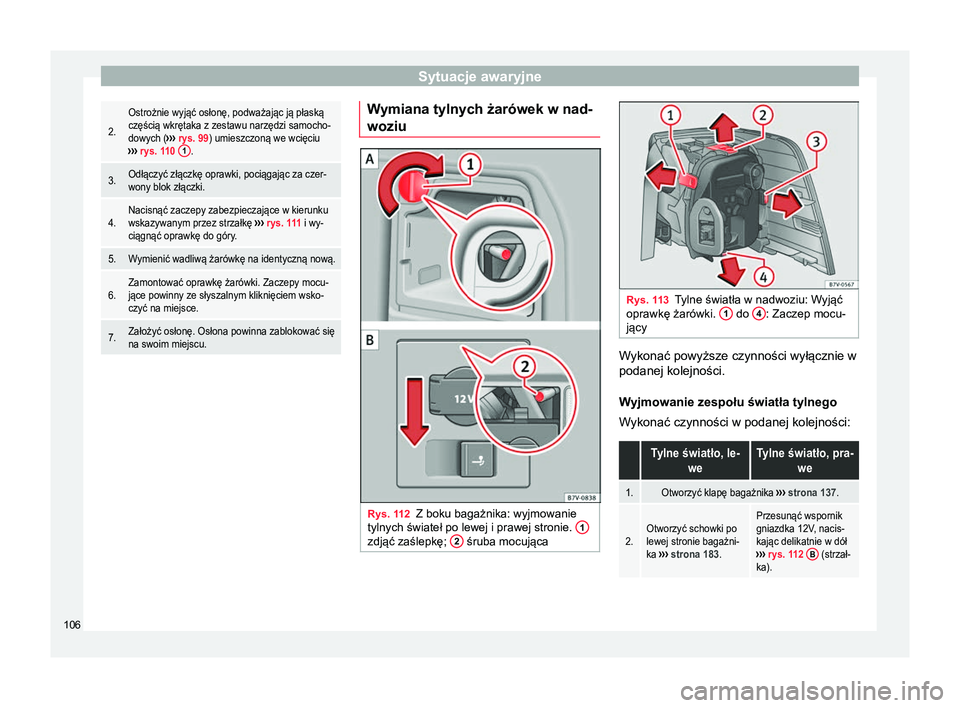

Sytuacje awaryjne2.
Ostrożnie wyjąć osłonę, podważając ją płaską
częścią wkrętaka z zestawu narzędzi samocho-
dowych (
››› rys. 99) umieszczoną we wcięciu
››› rys. 110 1
.
3.Odłączyć złączkę oprawki, pociągając za czer-
wony blok złączki.
4.Nacisnąć zaczepy zabezpieczające w kierunku
wskazywanym przez strzałkę
››› rys. 111 i wy-
ciągnąć oprawkę do góry.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.Zamontować oprawkę żarówki. Zaczepy mocu-
jące powinny ze słyszalnym kliknięciem wsko-
czyć na miejsce.
7.Założyć osłonę. Osłona powinna zablokować się
na swoim miejscu. Wymiana tylnych żarówek w nad-
woziu
Rys. 112
Z boku bagażnika: wyjmowanie
tylnych świateł po lewej i prawej stronie. 1 zdjąć zaślepkę;
2 śruba mocująca Rys. 113
Tylne światła w nadwoziu: Wyjąć
oprawkę żarówki. 1 do
4 : Zaczep mocu-
jący Wykonać powyższe czynności wyłącznie w
podanej kolejności.
Wyjmowanie zespołu światła tylnego
W
ykonać czynności w podanej kolejności:
Tylne światło, le-
weTylne światło, pra- we
1.Otworzyć klapę bagażnika ››› strona 137.
2.Otworzyć schowki po
lewej stronie bagażni-
ka ››› strona 183.Przesunąć wspornik
gniazdka 12V, nacis-
kając delikatnie w dół
››› rys. 112 B
(strzał-
ka). 106

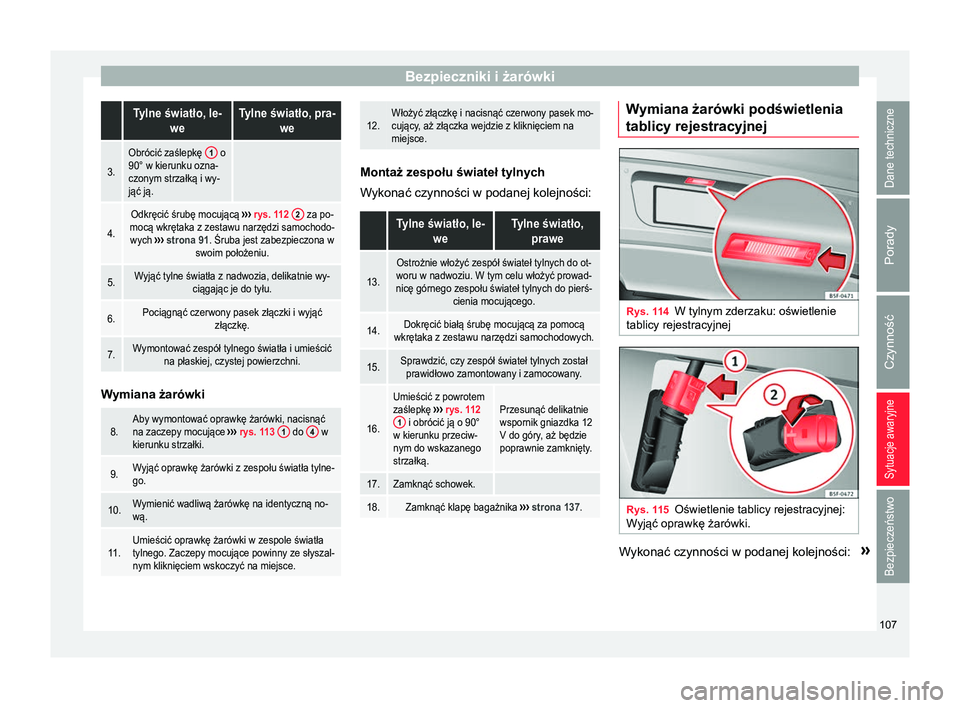

Bezpieczniki i żarówki Tylne światło, le-
weTylne światło, pra- we
3.
Obrócić zaślepkę 1 o
90° w kierunku ozna-
czonym strzałką i wy-
jąć ją.

4.
Odkręcić śrubę mocującą ››› rys. 112 2 za po-
mocą wkrętaka z zestawu narzędzi samochodo- wych ››› strona 91. Śruba jest zabezpieczona w
swoim położeniu.
5.Wyjąć tylne światła z nadwozia, delikatnie wy- ciągając je do tyłu.
6.Pociągnąć czerwony pasek złączki i wyjąć złączkę.
7.Wymontować zespół tylnego światła i umieścićna płaskiej, czystej powierzchni. Wymiana żarówki
8.Aby wymontować oprawkę żarówki, nacisnąć
na zaczepy mocujące
››› rys. 113 1 do 4 w
kierunku strzałki.
9.Wyjąć oprawkę żarówki z zespołu światła tylne-
go.
10.Wymienić wadliwą żarówkę na identyczną no-
wą.
11.Umieścić oprawkę żarówki w zespole światła
tylnego. Zaczepy mocujące powinny ze słyszal-
nym kliknięciem wskoczyć na miejsce.
12.Włożyć złączkę i nacisnąć czerwony pasek mo-
cujący, aż złączka wejdzie z kliknięciem na
miejsce.
Montaż zespołu świateł tylnych
Wykonać czynności w podanej kolejności:
Tylne światło, le-
weTylne światło,prawe
13.
Ostrożnie włożyć zespół świateł tylnych do ot-
woru w nadwoziu. W tym celu włożyć prowad-
nicę górnego zespołu świateł tylnych do pierś- cienia mocującego.
14.Dokręcić białą śrubę mocującą za pomocą
wkrętaka z zestawu narzędzi samochodowych.
15.Sprawdzić, czy zespół świateł tylnych został prawidłowo zamontowany i zamocowany.
16.
Umieścić z powrotem
zaślepkę ››› rys. 112
1
i obrócić ją o 90°
w kierunku przeciw-
nym do wskazanego
strzałką.Przesunąć delikatnie
wspornik gniazdka 12
V do góry, aż będzie
poprawnie zamknięty.
17.Zamknąć schowek.
18.Zamknąć klapę bagażnika ››› strona 137. Wymiana żarówki podświetlenia
tablicy rejestracyjnej
Rys. 114
W tylnym zderzaku: oświetlenie
tablicy rejestracyjnej Rys. 115
Oświetlenie tablicy rejestracyjnej:
Wyjąć oprawkę żarówki. Wykonać czynności w podanej kolejności:
»
107
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

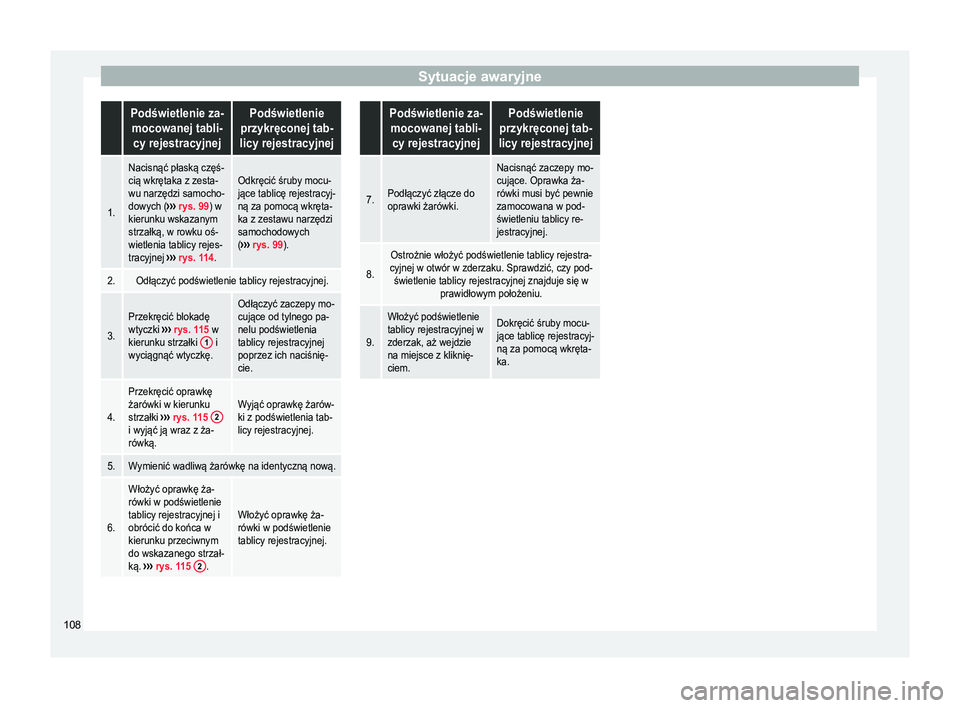

Sytuacje awaryjne Podświetlenie za-
mocowanej tabli- cy rejestracyjnejPodświetlenie
przykręconej tab-
licy rejestracyjnej
1.
Nacisnąć płaską częś-
cią wkrętaka z zesta-
wu narzędzi samocho-
dowych ( ››› rys. 99) w
kierunku wskazanym
strzałką, w rowku oś-
wietlenia tablicy rejes-
tracyjnej ››› rys. 114.Odkręcić śruby mocu-
jące tablicę rejestracyj-
ną za pomocą wkręta-
ka z zestawu narzędzi
samochodowych
(››› rys. 99).
2.Odłączyć podświetlenie tablicy rejestracyjnej.
3.
Przekręcić blokadę
wtyczki ››› rys. 115 w
kierunku strzałki 1
i
wyciągnąć wtyczkę.
Odłączyć zaczepy mo-
cujące od tylnego pa-
nelu podświetlenia
tablicy rejestracyjnej
poprzez ich naciśnię-
cie.
4.
Przekręcić oprawkę
żarówki w kierunku
strzałki ››› rys. 115 2
i wyjąć ją wraz z ża-
rówką.
Wyjąć oprawkę żarów-
ki z podświetlenia tab-
licy rejestracyjnej.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.
Włożyć oprawkę ża-
rówki w podświetlenie
tablicy rejestracyjnej i
obrócić do końca w
kierunku przeciwnym
do wskazanego strzał-
ką.
››› rys. 115 2
.
Włożyć oprawkę ża-
rówki w podświetlenie
tablicy rejestracyjnej.
Podświetlenie za-
mocowanej tabli- cy rejestracyjnejPodświetlenie
przykręconej tab-
licy rejestracyjnej
7.Podłączyć złącze do
oprawki żarówki.
Nacisnąć zaczepy mo-
cujące. Oprawka ża-
rówki musi być pewnie
zamocowana w pod-
świetleniu tablicy re-
jestracyjnej.
8.
Ostrożnie włożyć podświetlenie tablicy rejestra-
cyjnej w otwór w zderzaku. Sprawdzić, czy pod- świetlenie tablicy rejestracyjnej znajduje się w prawidłowym położeniu.
9.
Włożyć podświetlenie
tablicy rejestracyjnej w
zderzak, aż wejdzie
na miejsce z kliknię-
ciem.Dokręcić śruby mocu-
jące tablicę rejestracyj-
ną za pomocą wkręta-
ka.108

Czynność

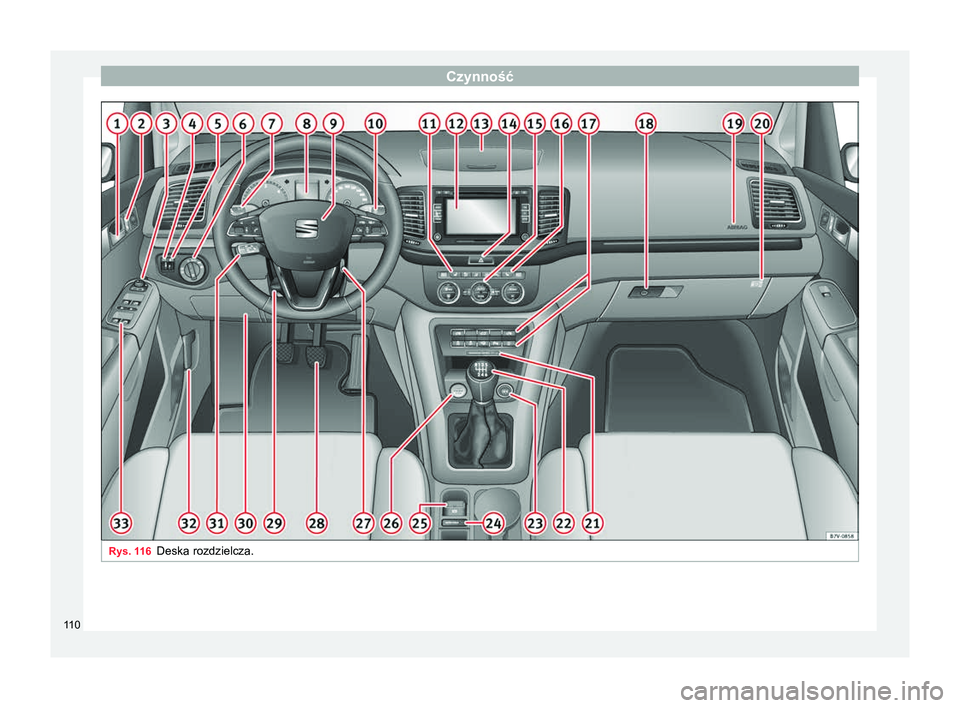

Rys. 116
Deska rozdzielcza.110
