2018 Peugeot Boxer Инструкция по эксплуатации (in Russian)

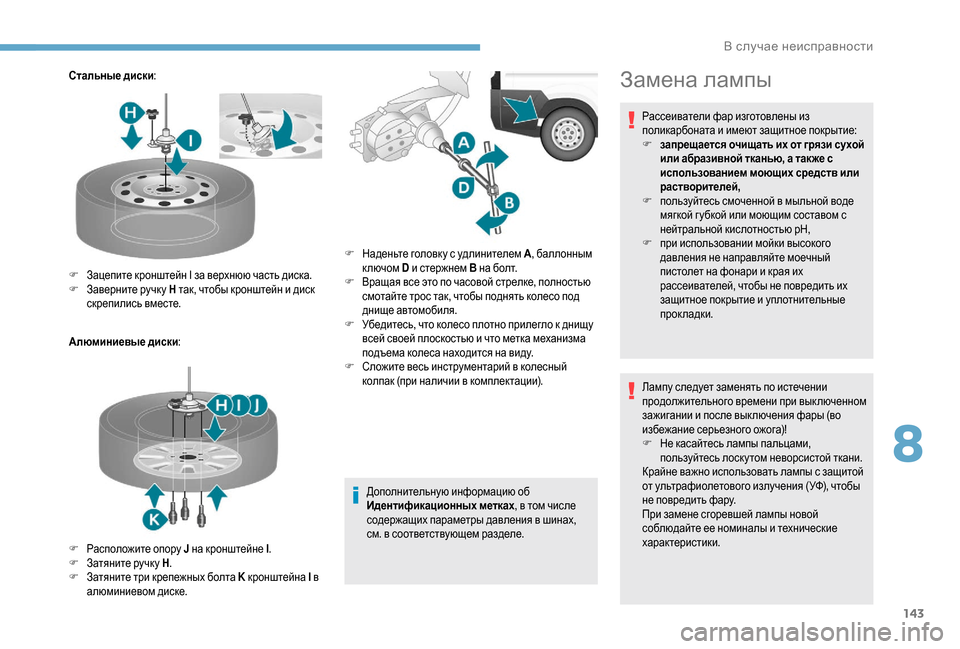

143
Стальные диски:
Алюминиевые диски :
Дополнительную информацию об
Идентификационных метках, в том числе
содержащих параметры давления в шинах,
см. в соответствующем разделе.
F
З

ацепите кронштейн I за верхнюю часть диска.
F
З

аверните ручку H так, чтобы кронштейн и диск
скрепились вместе.
F
Р

асположите опору J на кронштейне I .
F
З

атяните ручку H.
F
З

атяните три крепежных болта K кронштейна I в
алюминиевом диске. F
Н

аденьте головк у с удлинителем A, баллонным
ключом D и стержнем B на болт.
F
В

ращая все это по часовой стрелке, полностью
смотайте трос так, чтобы поднять колесо под
днище автомобиля.
F
У

бедитесь, что колесо плотно прилегло к днищу
всей своей плоскостью и что метка механизма
подъема колеса находится на виду.
F
С

ложите весь инструментарий в колесный
колпак (при наличии в комплектации).Замена лампы
Рассеиватели фар изготовлены из
поликарбоната и имеют защитное покрытие:
F
з

апрещается очищать их от грязи сухой
или абразивной тканью, а так же с
использованием моющих средств или
растворителей,
F
п

ользуйтесь смоченной в мыльной воде
мягкой г убкой или моющим составом с
нейтральной кислотностью pH,
F
п

ри использовании мойки высокого
давления не направляйте моечный
пистолет на фонари и края их
рассеивателей, чтобы не повредить их
защитное покрытие и уплотнительные
прок ладки.
Лампу следует заменять по истечении
продолжительного времени при выключенном
зажигании и после вык лючения фары (во
избежание серьезного ожога)!
F
Н

е касайтесь лампы пальцами,
пользуйтесь лоск у том неворсистой ткани.
Крайне важно использовать лампы с защитой
от ультрафиолетового излучения (УФ), чтобы
не повредить фару.
При замене сгоревшей лампы новой
соблюдайте ее номиналы и технические
характеристики.
8
В случае неисправности

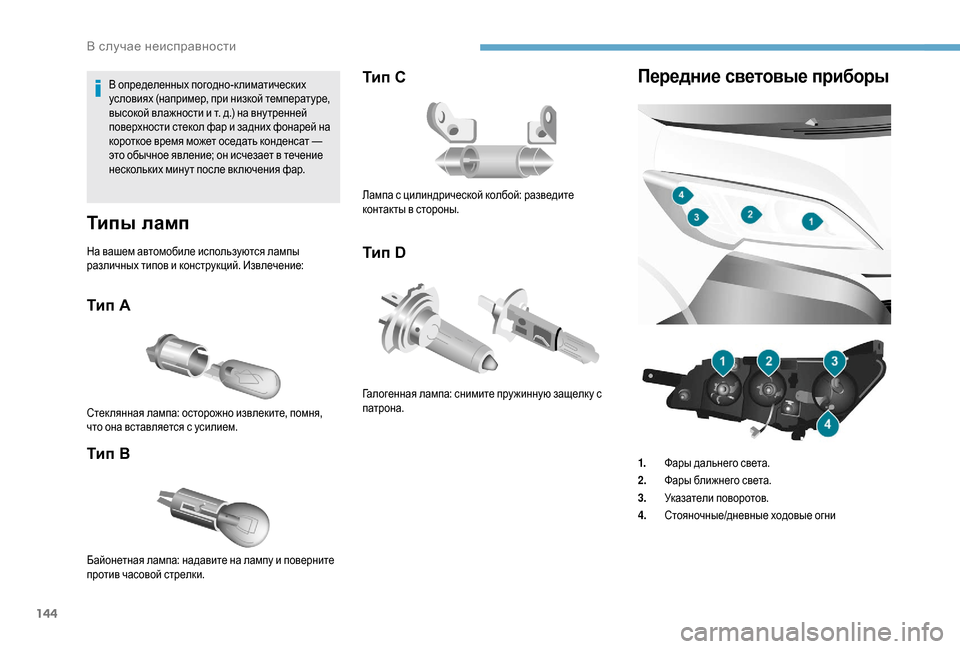

144
В определенных погодно-климатических
условиях (например, при низкой температуре,
высокой влажности и т. д.) на вну тренней
поверхности стекол фар и задних фонарей на
короткое время может оседать конденсат —
это обычное явление; он исчезает в течение
нескольких мину т после вк лючения фар.
Ти п ы л а м п
На вашем автомобиле используются лампы
различных типов и конструкций. Извлечение:
Тип A
Тип B
Стек лянная лампа: осторожно извлеките, помня,
что она вставляется с усилием.
Тип C
Тип D
Байонетная лампа: надавите на лампу и поверните
против часовой стрелки. Лампа с цилиндрической колбой: разведите
контакты в стороны.
Галогенная лампа: снимите пру жинную защелк у с
патрона.
Передние световые приборы
1.
Фары дальнего света.
2. Фары ближнего света.
3. Указатели поворотов.
4. Стояночные/дневные ходовые огни
В случае неисправности

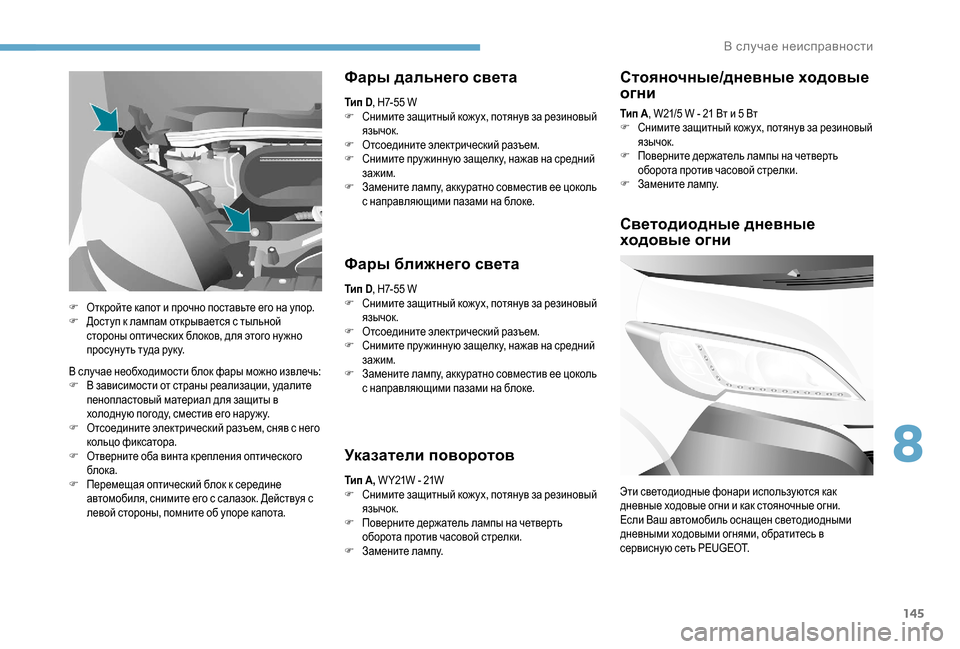

145
В случае необходимости блок фары можно извлечь:
F В зависимости от страны реализации, удалите
пенопластовый материал для защиты в
холодную погоду, сместив его нару жу.
F
О

тсоедините электрический разъем, сняв с него
кольцо фиксатора.
F
О

тверните оба винта крепления оптического
блока.
F
П

еремещая оптический блок к середине
автомобиля, снимите его с салазок. Действуя с
левой стороны, помните об упоре капота.
Фары дальнего света
Тип D , H7-55 W
F С нимите защитный кожух, потянув за резиновый
язычок.
F
О

тсоедините электрический разъем.
F
С

нимите пру жинную защелк у, нажав на средний
зажим.
F
З

амените лампу, акк уратно совместив ее цоколь
с направляющими пазами на блоке.
Фары ближнего света
Тип D , H7-55 W
F С нимите защитный кожух, потянув за резиновый
язычок.
F
О

тсоедините электрический разъем.
F
С

нимите пру жинную защелк у, нажав на средний
зажим.
F
З

амените лампу, акк уратно совместив ее цоколь
с направляющими пазами на блоке.
Указатели поворотов
Тип A, W Y21W - 21W
F С нимите защитный кожух, потянув за резиновый
язычок.
F
П

оверните держатель лампы на четверть
оборота против часовой стрелки.
F
З

амените лампу.
F
О

ткройте капот и прочно поставьте его на упор.
F
Д

оступ к лампам открывается с тыльной
стороны оптических блоков, для этого ну жно
просуну ть туда рук у. Тип A
, W21/5 W - 21 Вт и 5 Вт
F
С
нимите защитный кожух, потянув за резиновый
язычок.
F
П
оверните держатель лампы на четверть
оборота против часовой стрелки.
F
З
амените лампу.
Стояночные/дневные ходовые
огни
Светодиодные дневные
ходовые огни
Эти светодиодные фонари используются как
дневные ходовые огни и как стояночные огни.
Если Ваш автомобиль оснащен светодиодными
дневными ходовыми огнями, обратитесь в
сервисную сеть PEUGEOT.
8
В случае неисправности

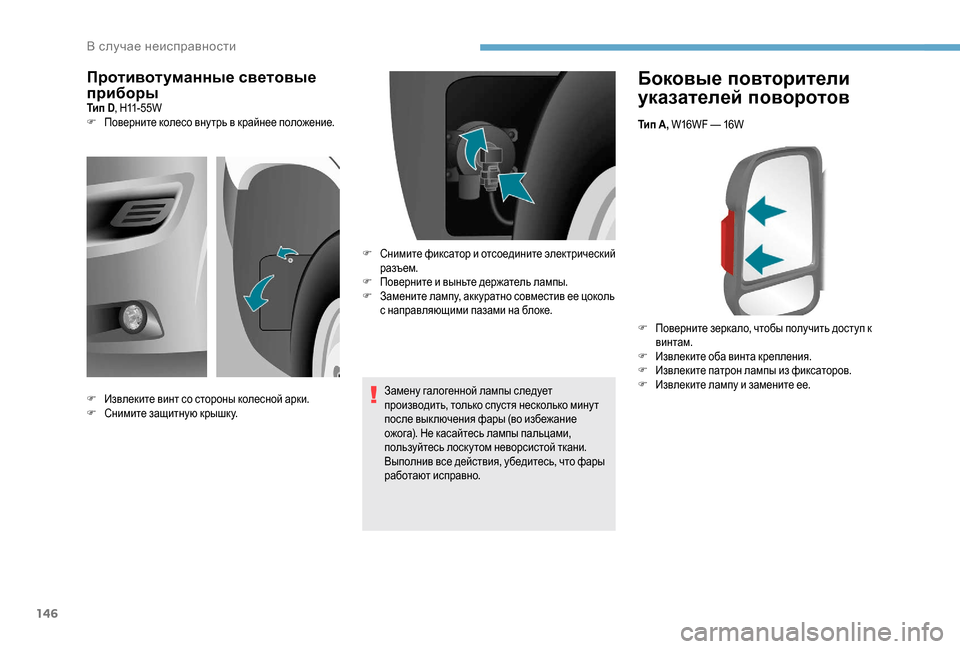

146
Боковые повторители
указателей поворотов
Тип A, W16WF — 16W
F
П
оверните зеркало, чтобы получить доступ к
винтам.
F
И

звлеките оба винта крепления.
F
И

звлеките патрон лампы из фиксаторов.
F
И

звлеките лампу и замените ее.
Противотуманные световые
приборы
Тип D , H11-55W
F П оверните колесо вну трь в крайнее положение.
Замену галогенной лампы следует
производить, только спустя несколько мину т
после вык лючения фары (во избежание
ожога). Не касайтесь лампы пальцами,
пользуйтесь лоск у том неворсистой ткани.
Выполнив все действия, убедитесь, что фары
работают исправно.
F
И

звлеките винт со стороны колесной арки.
F
С

нимите защитную крышку. F
С

нимите фиксатор и отсоедините электрический
разъем.
F
П

оверните и выньте держатель лампы.
F
З

амените лампу, акк уратно совместив ее цоколь
с направляющими пазами на блоке.
В случае неисправности

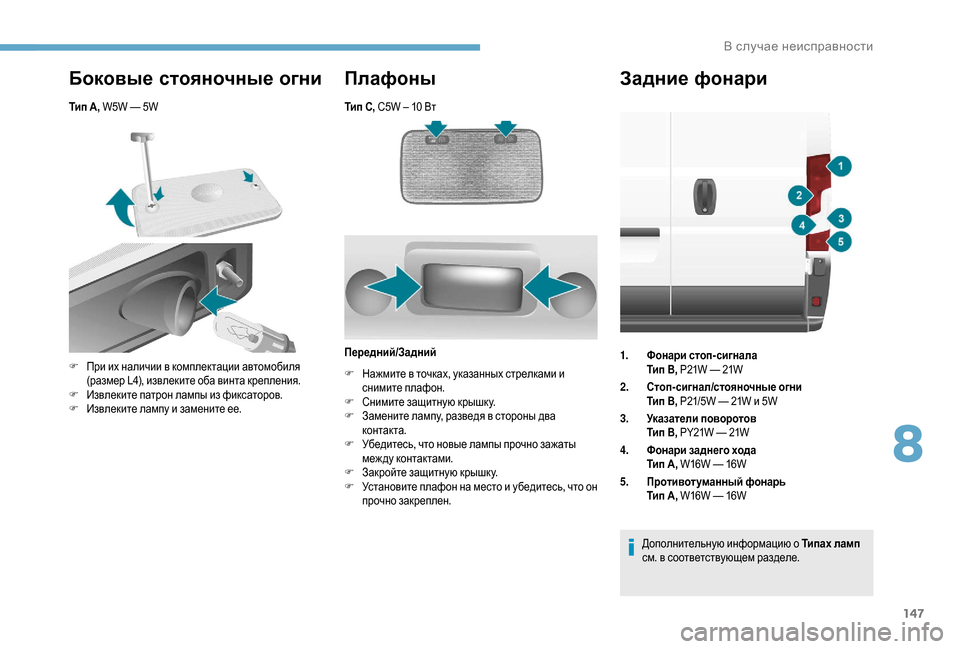

147
Тип C, C5W – 10 Вт
Боковые стояночные огни
Тип A, W5W — 5W
Плафоны
F При их наличии в комплектации автомобиля (размер L4), извлеките оба винта крепления.
F
И

звлеките патрон лампы из фиксаторов.
F
И

звлеките лампу и замените ее. Передний/Задний
F Н ажмите в точках, указанных стрелками и
снимите плафон.
F
С

нимите защитную крышку.
F
З

амените лампу, разведя в стороны два
контакта.
F
У

бедитесь, что новые лампы прочно зажаты
между контактами.
F
З

акройте защитную крышку.
F
У

становите плафон на место и убедитесь, что он
прочно закреплен.
Задние фонари
1. Фонари стоп-сигнала
Тип B, P21W — 21W
2. Стоп-сигнал/стояночные огни
Тип B, P21/5W — 21W и 5W
3. Указатели поворотов
Тип B, PY21W — 21W
4. Фонари заднего хода
Тип A, W16W — 16W
5. Противотуманный фонарь
Тип A, W16W — 16W
Дополнительную информацию о Типах ламп
см. в соответствующем разделе.
8
В случае неисправности

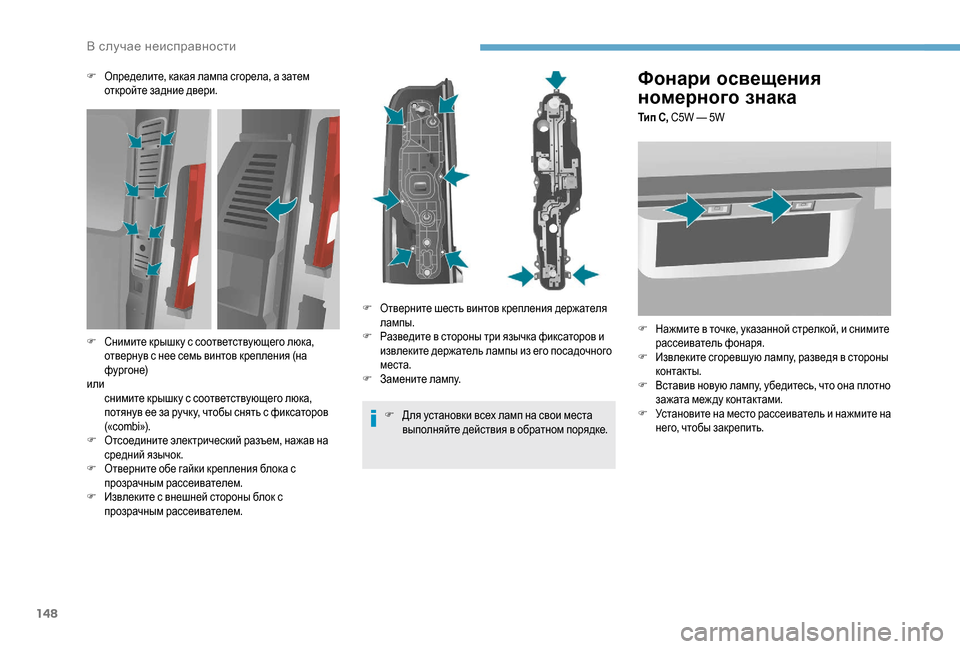

148
Фонари освещения
номерного знака
Тип C, C5W — 5W
F
Н
ажмите в точке, указанной стрелкой, и снимите
рассеиватель фонаря.
F
И

звлеките сгоревшую лампу, разведя в стороны
контакты.
F
В

ставив новую лампу, убедитесь, что она плотно
зажата меж ду контактами.
F
У

становите на место рассеиватель и нажмите на
него, чтобы закрепить.
F
О

пределите, какая лампа сгорела, а затем
откройте задние двери.
F
Д

ля установки всех ламп на свои места
выполняйте действия в обратном порядке.
F
С

нимите крышк у с соответствующего люка,
отвернув с нее семь винтов крепления (на
фургоне)
или
с

нимите крышк у с соответствующего люка,
потянув ее за ручк у, чтобы снять с фиксаторов
(«combi»).
F
О

тсоедините электрический разъем, нажав на
средний язычок.
F
О

тверните обе гайки крепления блока с
прозрачным рассеивателем.
F
И

звлеките с внешней стороны блок с
прозрачным рассеивателем. F
О

тверните шесть винтов крепления держателя
лампы.
F
Р

азведите в стороны три язычка фиксаторов и
извлеките держатель лампы из его посадочного
места.
F
З

амените лампу.
В случае неисправности

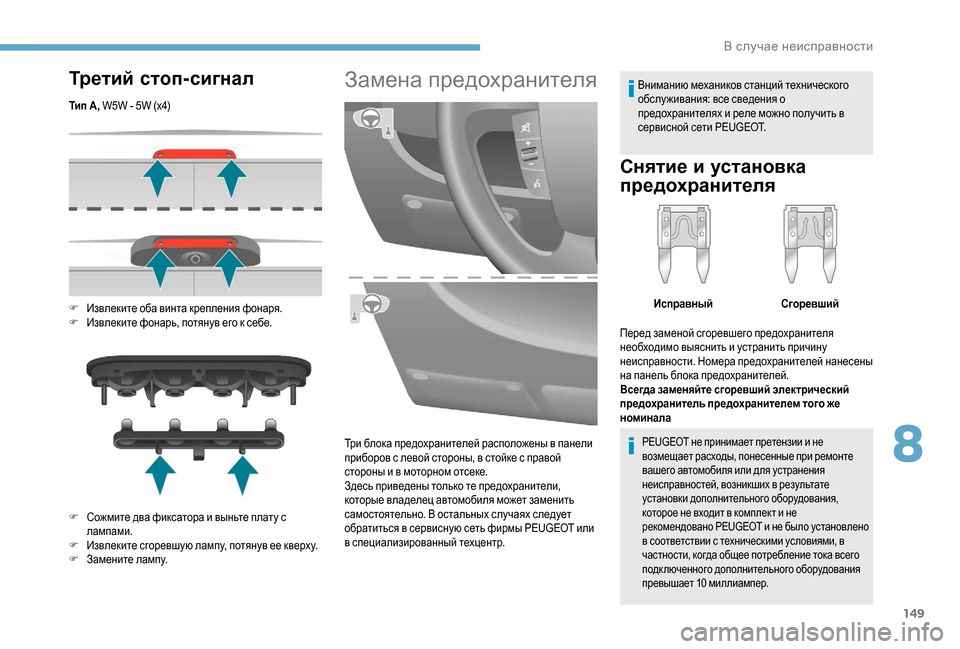

149
Третий стоп-сигнал
Tип A, W5W - 5W (x4)
F
И
звлеките оба винта крепления фонаря.
F
И

звлеките фонарь, потянув его к себе.
F
С

ожмите два фиксатора и выньте плату с
лампами.
F
И

звлеките сгоревшую лампу, потянув ее кверху.
F
З

амените лампу.
Замена предохранителя
Три блока предохранителей расположены в панели
приборов с левой стороны, в стойке с правой
стороны и в моторном отсеке.
Здесь приведены только те предохранители,
которые владелец автомобиля может заменить
самостоятельно. В остальных случаях следует
обратиться в сервисную сеть фирмы PEUGEOT или
в специализированный техцентр. Вниманию механиков станций технического
обслуживания: все сведения о
предохранителях и реле можно получить в
сервисной сети PEUGEOT.
Снятие и установка
предохранителя
PEUGEOT не принимает претензии и не
возмещает расходы, понесенные при ремонте
вашего автомобиля или для устранения
неисправностей, возникших в результате
установки дополнительного оборудования,
которое не входит в комплект и не
рекомендовано PEUGEOT и не было установлено
в соответствии с техническими условиями, в
частности, когда общее потребление тока всего
подключенного дополнительного оборудования
превышает 10
миллиампер.
Исправный Сгоревший
Перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности. Номера предохранителей нанесены
на панель блока предохранителей.
Всегда заменяйте сгоревший электрический
предохранитель предохранителем того же
номинала
8
В случае неисправности

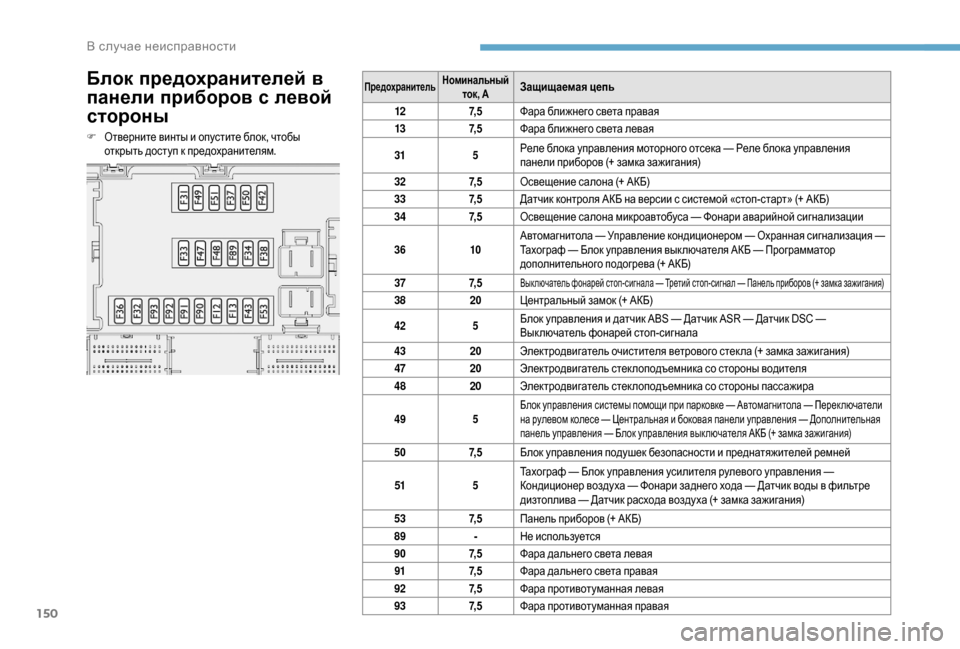

150
Блок предохранителей в
панели приборов с левой
стороны
F Отверните винты и опустите блок, чтобы открыть доступ к предохранителям.
ПредохранительНоминальный ток, AЗащищаемая цепь
12 7, 5Фара ближнего света правая
13 7, 5Фара ближнего света левая
31 5Реле блока управления моторного отсека — Реле блока управления
панели приборов (+ замка зажигания)
32 7, 5Освещение салона (+ АКБ)
33 7, 5Датчик контроля АКБ на версии с системой «стоп-старт» (+ АКБ)
34 7, 5Освещение салона микроавтобуса — Фонари аварийной сигнализации
36 10
Автомагнитола — Управление кондиционером — Охранная сигнализация —
Тахограф — Блок управления вык лючателя АКБ — Программатор
д ополнительного подогрева (+ АКБ)
37 7, 5Вык лючатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ замка зажигания)
38 20Центральный замок (+ АКБ)
42 5Блок управления и датчик ABS — Датчик ASR — Датчик DSC —
Выключатель фонарей стоп-сигнала
43 20Электродвигатель очистителя ветрового стек ла (+ замка зажигания)
47 20Электродвигатель стеклоподъемника со стороны водителя
48 20Электродвигатель стек лоподъемника со стороны пассажира
49 5
Блок управления системы помощи при парковке — Автомагнитола — Перек лючатели
на рулевом колесе — Центральная и боковая панели управления — Дополнительная
панель управления — Блок управления вык лючателя АКБ (+ замка зажигания)
507, 5Блок управления подушек безопасности и преднатяжителей ремней
51 5Тахограф — Блок управления усилителя рулевого управления —
Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре
дизтоплива — Датчик расхода воздуха (+ замка зажигания)
53 7, 5Панель приборов (+ АКБ)
89 -Не используется
90 7, 5Фара дальнего света левая
91 7, 5Фара дальнего света правая
92 7, 5Фара противотуманная левая
93 7, 5Фара противотуманная правая
В случае неисправности
