2018 MAZDA MODEL 6 Upute za uporabu (in Croatian)

Informacije za korisnike o prikupljanju i odlaganju stare
opreme i istrošenih baterija
Kad odlažete stare baterije, pregledajte sljedeüe informacije.
tInformacije o odlaganju u Europskoj uniji
Simbol prekrižene kante za smeüe na proizvodima, pakiranjima i/ili priloženim
dokumentima znaþi da se istrošeni elektroniþki proizvodi i baterije ne smiju miješati s
kuüanskim otpadom. Za odgovarajuüu obradu, obnavljanje i recikliranje starih proizvoda i
istrošenih baterija odnesite ih na odgovarajuüe odlagalište, u skladu s državnim zakonima i
Direktivama 2006/66/EC.

Pravilnim odlaganjem ovih proizvoda i baterija pomažete u oþuvanju vrijednih resursa i
sprjeþavate potencijalne negativne uþinke na ljudsko zdravlje i okoliš, koji bi inaþe mogli
proizaüi iz neodgovarajuüeg postupanja s otpadom.

Za više informacija o zbrinjavanju i recikliranju starih proizvoda i baterija kontaktirajte
lokalnu upravu, odlagalište otpada ili prodajno mjesto na kojem ste kupili predmet.
NAPOMENA
Donja dva slova mogu se koristiti u kombinaciji sa simbolom prekrižene kante za smeüe. U
tom sluþaju to je u skladu sa zahtjevom koji postavlja Direktiva za korištenu kemikaliju.
"Pb" i "Cd" odnose se na olovo i kadmij.
Korisniþke informacije
Prikupljanje/zbrinjavanje stare opreme/korištenog akumulatora
8-39

tInformacije o odlaganju u drugim zemljama izvan Europske unije
Gornji simboli važe samo u Europskoj uniji. Ako želite odbaciti stare proizvode i istrošene
baterije, kontaktirajte lokalne vlasti, odlagalište otpada ili prodajno mjesto na kojem ste
kupili predmete te upitajte za pravilni naþin odlaganja.
Korisniþke informacije
Prikupljanje/zbrinjavanje stare opreme/korištenog akumulatora
8-40

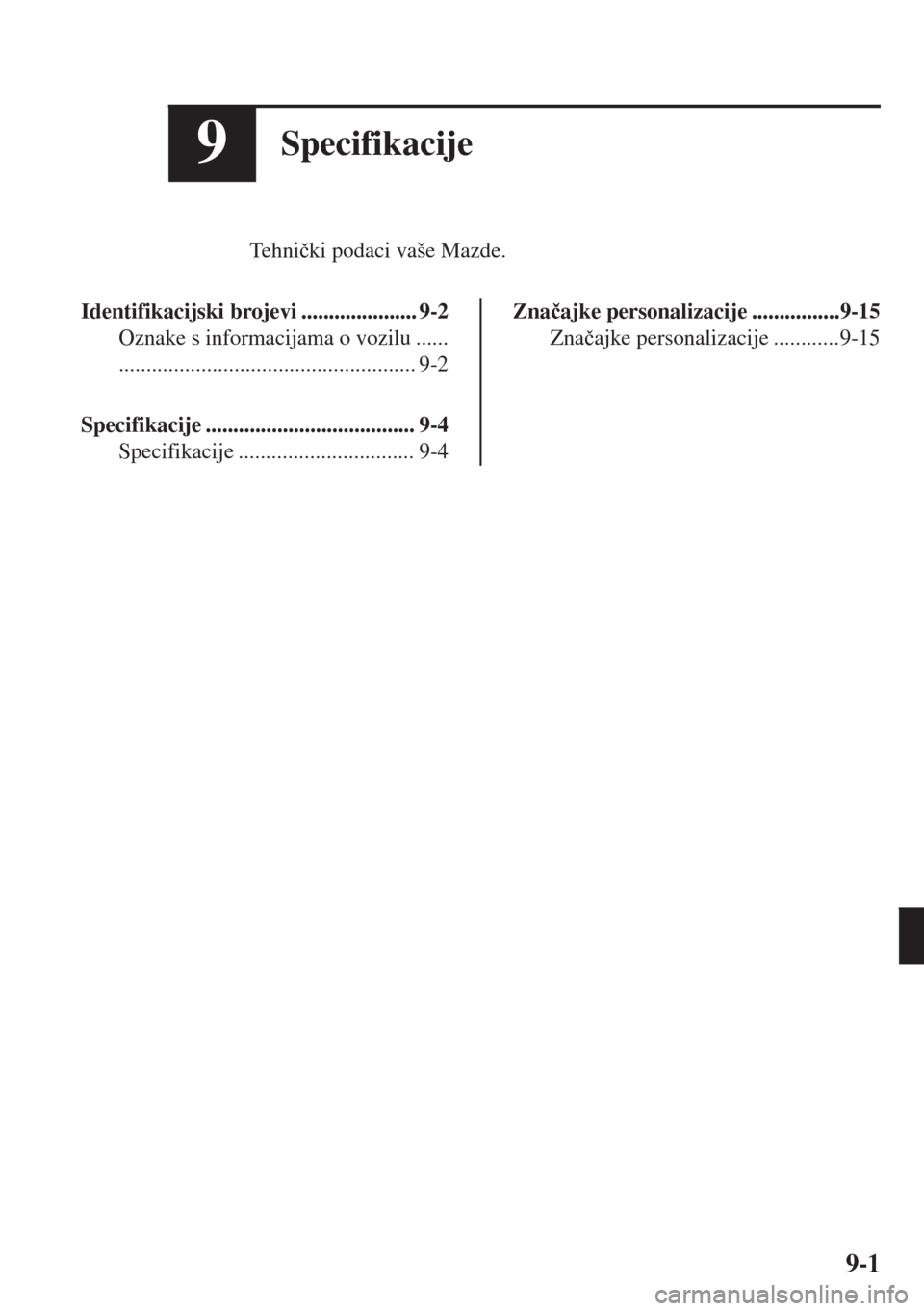

9Specifikacije
Te h n iþki podaci vaše Mazde.
Identifikacijski brojevi ..................... 9-2
Oznake s informacijama o vozilu ......
...................................................... 9-2
Specifikacije ...................................... 9-4
Specifikacije ................................ 9-4
Znaþajke personalizacije ................9-15
Znaþajke personalizacije ............9-15
9-1

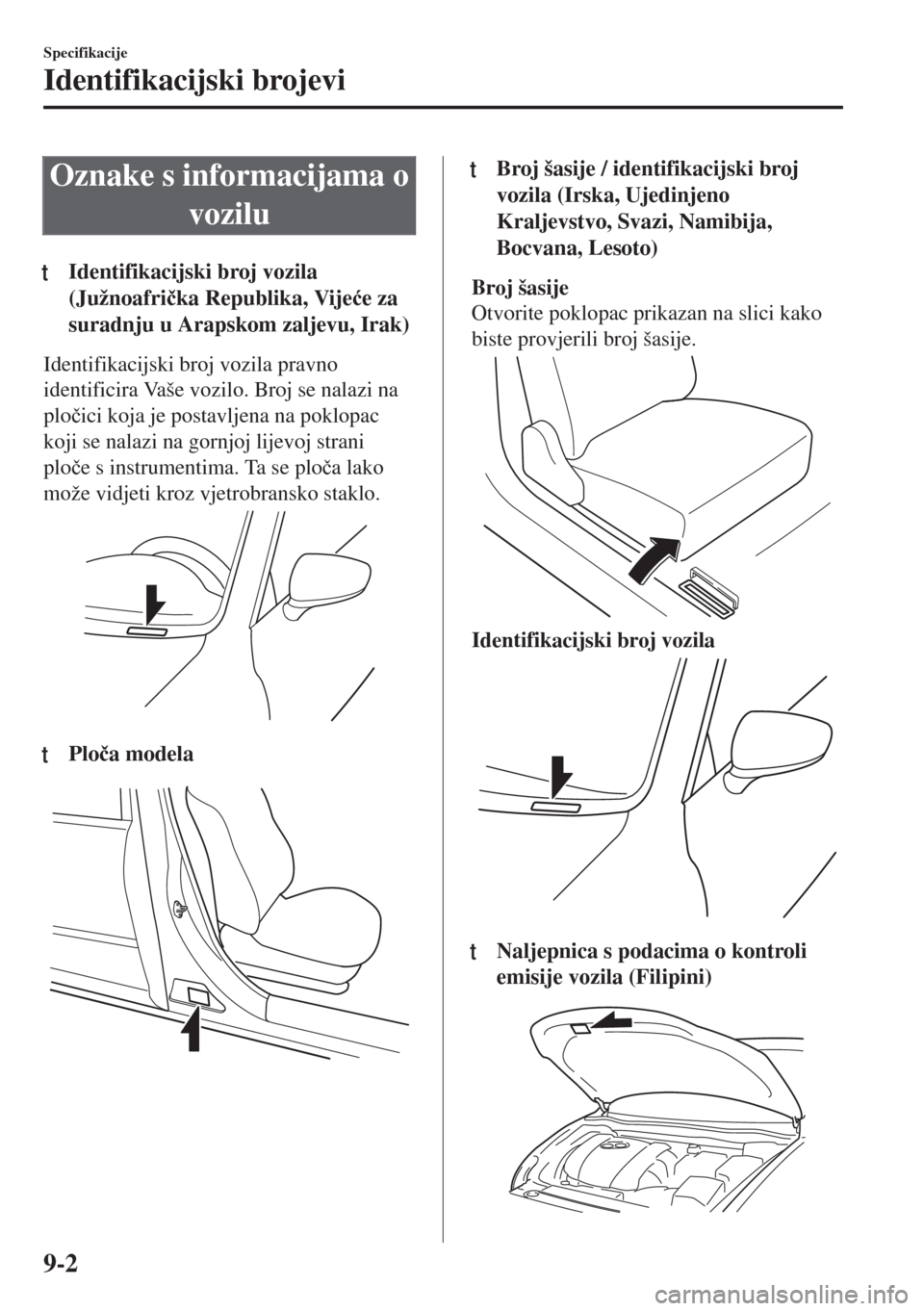

Oznake s informacijama o
vozilu
tIdentifikacijski broj vozila
(Južnoafriþka Republika, Vijeüe za
suradnju u Arapskom zaljevu, Irak)
Identifikacijski broj vozila pravno
identificira Vaše vozilo. Broj se nalazi na
ploþici koja je postavljena na poklopac
koji se nalazi na gornjoj lijevoj strani
ploþe s instrumentima. Ta se ploþa lako
može vidjeti kroz vjetrobransko staklo.
ttPloþa modela
ttBroj šasije / identifikacijski broj
vozila (Irska, Ujedinjeno
Kraljevstvo, Svazi, Namibija,
Bocvana, Lesoto)
Broj šasije
Otvorite poklopac prikazan na slici kako
biste provjerili broj šasije.
Identifikacijski broj vozila
ttNaljepnica s podacima o kontroli
emisije vozila (Filipini)
Specifikacije
Identifikacijski brojevi
9-2

W2]QDNDWODNDXJXPDPD
0RGHOVXSUDYOMD

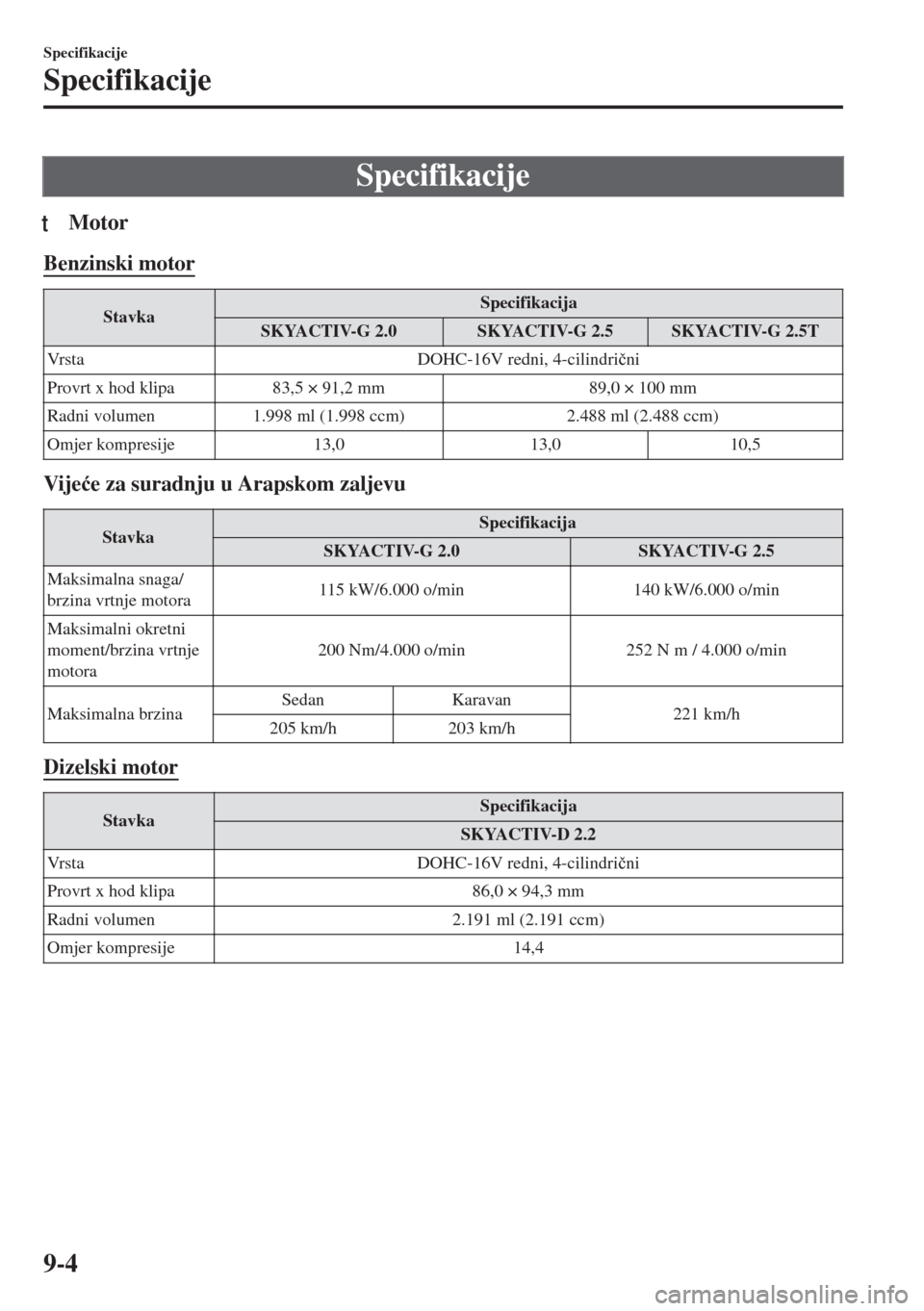

Specifikacije
tMotor
Benzinski motor
StavkaSpecifikacija
SKYACTIV-G 2.0 SKYACTIV-G 2.5 SKYACTIV-G 2.5T
Vrsta DOHC-16V redni, 4-cilindriþni
Provrt x hod klipa 83,5 × 91,2 mm 89,0 × 100 mm
Radni volumen 1.998 ml (1.998 ccm) 2.488 ml (2.488 ccm)
Omjer kompresije 13,0 13,0 10,5
Vijeüe za suradnju u Arapskom zaljevu
StavkaSpecifikacija
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Maksimalna snaga/
brzina vrtnje motora115 kW/6.000 o/min 140 kW/6.000 o/min
Maksimalni okretni
moment/brzina vrtnje
motora200 Nm/4.000 o/min 252 N m / 4.000 o/min
Maksimalna brzinaSedan Karavan
221 km/h
205 km/h 203 km/h
Dizelski motor
StavkaSpecifikacija
SKYACTIV-D 2.2
Vrsta DOHC-16V redni, 4-cilindriþni
Provrt x hod klipa 86,0 × 94,3 mm
Radni volumen 2.191 ml (2.191 ccm)
Omjer kompresije 14,4
Specifikacije
Specifikacije
9-4

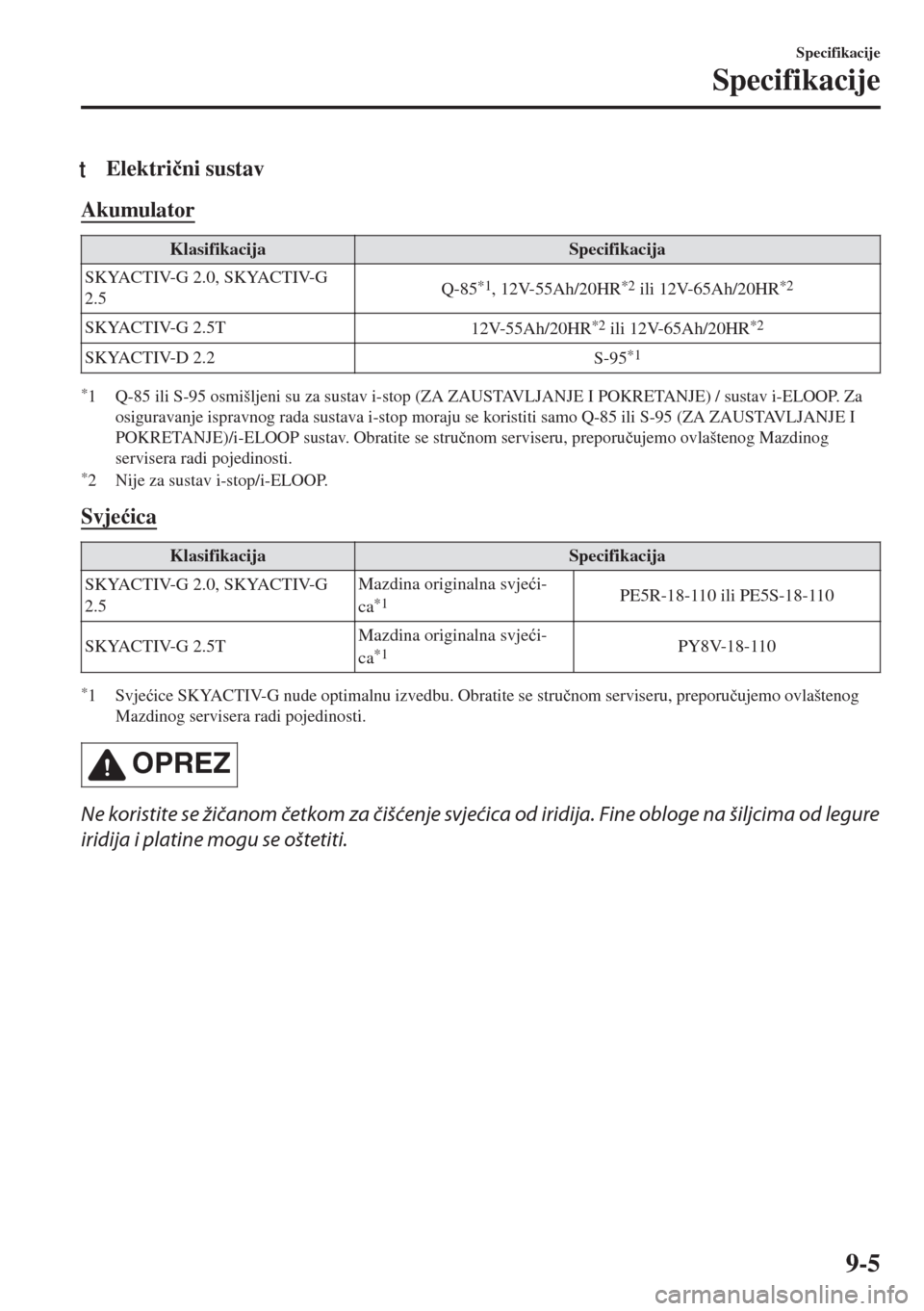

tElektriþni sustav
Akumulator
Klasifikacija Specifikacija
SKYACTIV-G 2.0, SKYACTIV-G
2.5Q-85
*1, 12V-55Ah/20HR*2 ili 12V-65Ah/20HR*2
SKYACTIV-G 2.5T
12V-55Ah/20HR*2 ili 12V-65Ah/20HR*2
SKYACTIV-D 2.2
S-95*1
*1 Q-85 ili S-95 osmišljeni su za sustav i-stop (ZA ZAUSTAVLJANJE I POKRETANJE) / sustav i-ELOOP. Za
osiguravanje ispravnog rada sustava i-stop moraju se koristiti samo Q-85 ili S-95 (ZA ZAUSTAVLJANJE I
POKRETANJE)/i-ELOOP sustav. Obratite se struþnom serviseru, preporuþujemo ovlaštenog Mazdinog
servisera radi pojedinosti.
*2 Nije za sustav i-stop/i-ELOOP.
Svjeüica
Klasifikacija Specifikacija
SKYACTIV-G 2.0, SKYACTIV-G
2.5Mazdina originalna svjeüi-
ca
*1PE5R-18-110 ili PE5S-18-110
SKYACTIV-G 2.5TMazdina originalna svjeüi-
ca
*1PY8V-18-110
*1Svjeüice SKYACTIV-G nude optimalnu izvedbu. Obratite se struþnom serviseru, preporuþujemo ovlaštenog
Mazdinog servisera radi pojedinosti.
OPREZ
Ne koristite se žičanom četkom za čišćenje svjećica od iridija. Fine obloge na šiljcima od legure
iridija i platine mogu se oštetiti.
Specifikacije
Specifikacije
9-5

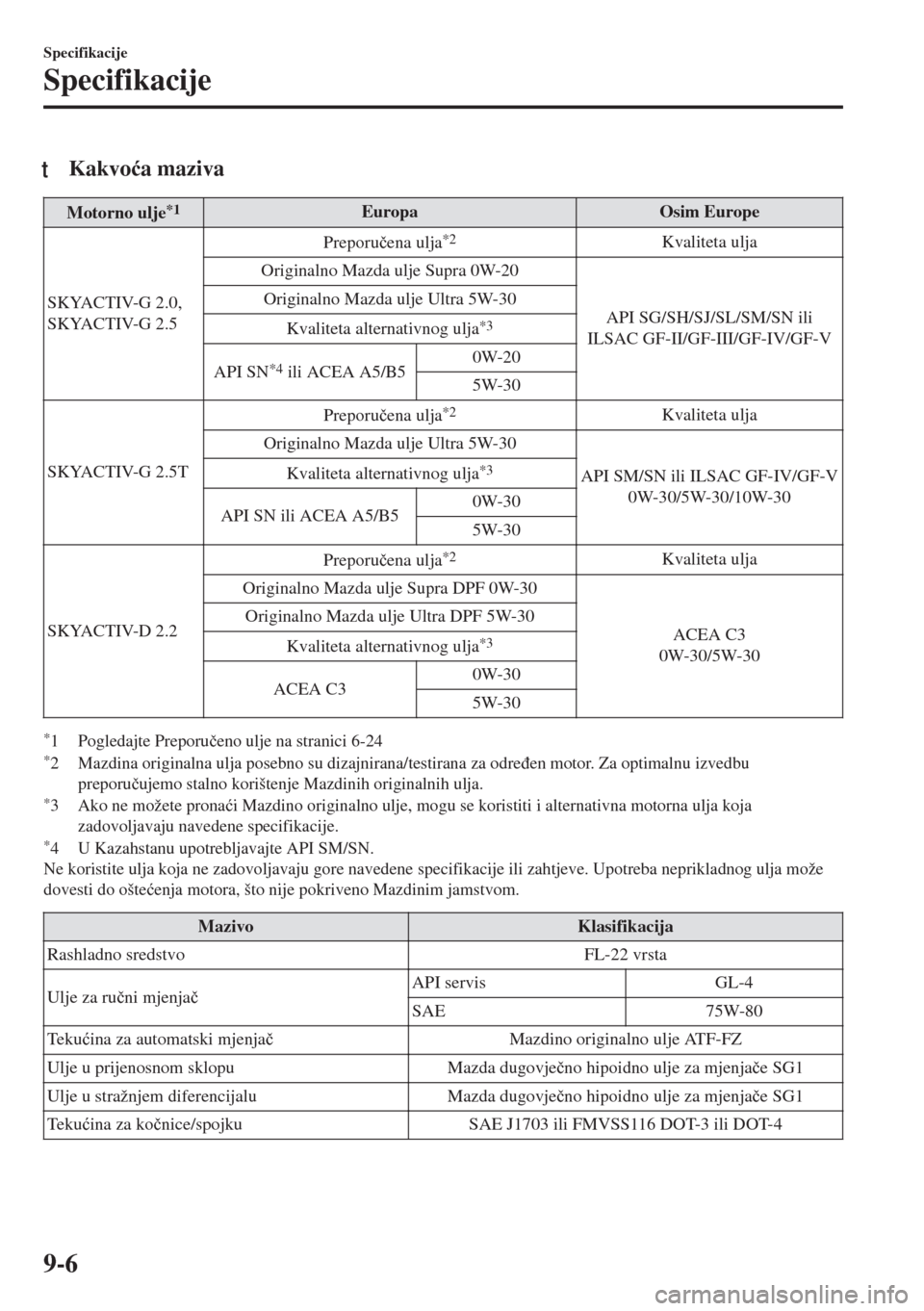

tKakvoüa maziva
Motorno ulje*1Europa Osim Europe
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Preporuþena ulja
*2Kvaliteta ulja
Originalno Mazda ulje Supra 0W-20
API SG/SH/SJ/SL/SM/SN ili
ILSAC GF-II/GF-III/GF-IV/GF-V Originalno Mazda ulje Ultra 5W-30
Kvaliteta alternativnog ulja
*3
API SN*4 ili ACEA A5/B50W-20
5W-30
SKYACTIV-G 2.5TPreporuþena ulja
*2Kvaliteta ulja
Originalno Mazda ulje Ultra 5W-30
API SM/SN ili ILSAC GF-IV/GF-V
0W-30/5W-30/10W-30 Kvaliteta alternativnog ulja
*3
API SN ili ACEA A5/B50W-30
5W-30
SKYACTIV-D 2.2Preporuþena ulja
*2Kvaliteta ulja
Originalno Mazda ulje Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Originalno Mazda ulje Ultra DPF 5W-30
Kvaliteta alternativnog ulja
*3
ACEA C30W-30
5W-30
*1 Pogledajte Preporuþeno ulje na stranici 6-24*2 Mazdina originalna ulja posebno su dizajnirana/testirana za odreÿen motor. Za optimalnu izvedbu
preporuþujemo stalno korištenje Mazdinih originalnih ulja.
*3 Ako ne možete pronaüi Mazdino originalno ulje, mogu se koristiti i alternativna motorna ulja koja
zadovoljavaju navedene specifikacije.
*4 U Kazahstanu upotrebljavajte API SM/SN.
Ne koristite ulja koja ne zadovoljavaju gore navedene specifikacije ili zahtjeve. Upotreba neprikladnog ulja može
dovesti do ošteüenja motora, što nije pokriveno Mazdinim jamstvom.
Mazivo Klasifikacija
Rashladno sredstvo FL-22 vrsta
Ulje za ruþni mjenjaþAPI servis GL-4
SAE 75W-80
Te k uüina za automatski mjenjaþMazdino originalno ulje ATF-FZ
Ulje u prijenosnom sklopu Mazda dugovjeþno hipoidno ulje za mjenjaþe SG1
Ulje u stražnjem diferencijalu Mazda dugovjeþno hipoidno ulje za mjenjaþe SG1
Te k uüina za koþnice/spojku SAE J1703 ili FMVSS116 DOT-3 ili DOT-4
Specifikacije
Specifikacije
9-6
