NAPOMENA

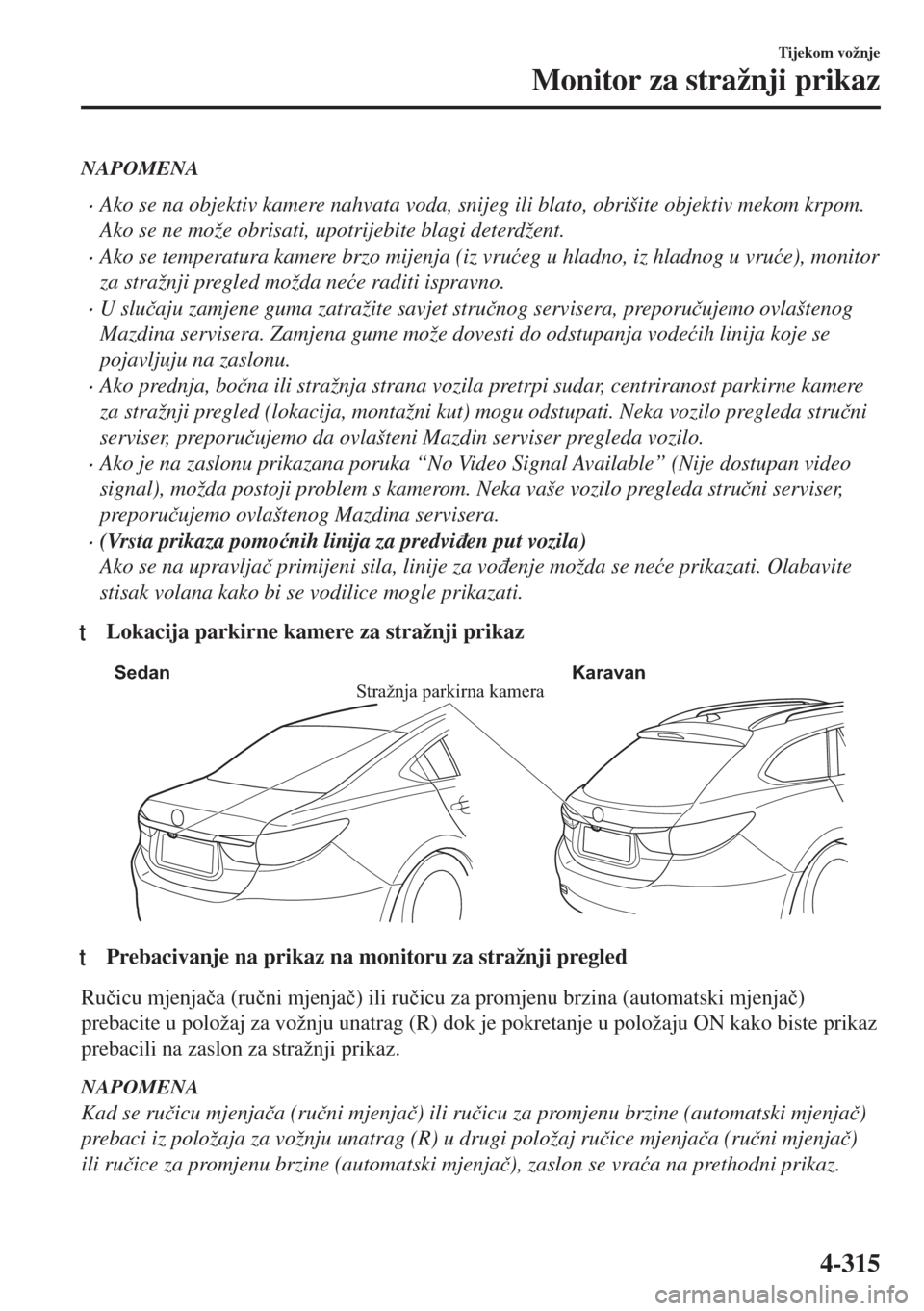

•Ako se na objektiv kamere nahvata voda, snijeg ili blato, obrišite objektiv mekom krpom.
Ako se ne može obrisati, upotrijebite blagi deterdžent.
•Ako se temperatura kamere brzo mijenja (iz vruüeg u hladno, iz hladnog u vruüe), monitor
za stražnji pregled možda neüe raditi ispravno.
•U sluþaju zamjene guma zatražite savjet struþnog servisera, preporuþujemo ovlaštenog
Mazdina servisera. Zamjena gume može dovesti do odstupanja vodeüih linija koje se
pojavljuju na zaslonu.
•Ako prednja, boþna ili stražnja strana vozila pretrpi sudar, centriranost parkirne kamere
za stražnji pregled (lokacija, montažni kut) mogu odstupati. Neka vozilo pregleda struþni
serviser, preporuþujemo da ovlašteni Mazdin serviser pregleda vozilo.
•Ako je na zaslonu prikazana poruka “No Video Signal Available” (Nije dostupan video
signal), možda postoji problem s kamerom. Neka vaše vozilo pregleda struþni serviser,
preporuþujemo ovlaštenog Mazdina servisera.
•(Vrsta prikaza pomoünih linija za predviÿen put vozila)
Ako se na upravljaþ primijeni sila, linije za voÿenje možda se neüe prikazati. Olabavite
stisak volana kako bi se vodilice mogle prikazati.
tLokacija parkirne kamere za stražnji prikaz
Stražnja parkirna kamera Sedan Karavan
ttPrebacivanje na prikaz na monitoru za stražnji pregled
Ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzina (automatski mjenjaþ)
prebacite u položaj za vožnju unatrag (R) dok je pokretanje u položaju ON kako biste prikaz
prebacili na zaslon za stražnji prikaz.
NAPOMENA
Kad se ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzine (automatski mjenjaþ)
prebaci iz položaja za vožnju unatrag (R) u drugi položaj ruþice mjenjaþa (ruþni mjenjaþ)
ili ruþice za promjenu brzine (automatski mjenjaþ), zaslon se vraüa na prethodni prikaz.
Tijekom vožnje
Monitor za stražnji prikaz
4-315

W2SVHJNRMLVHPR

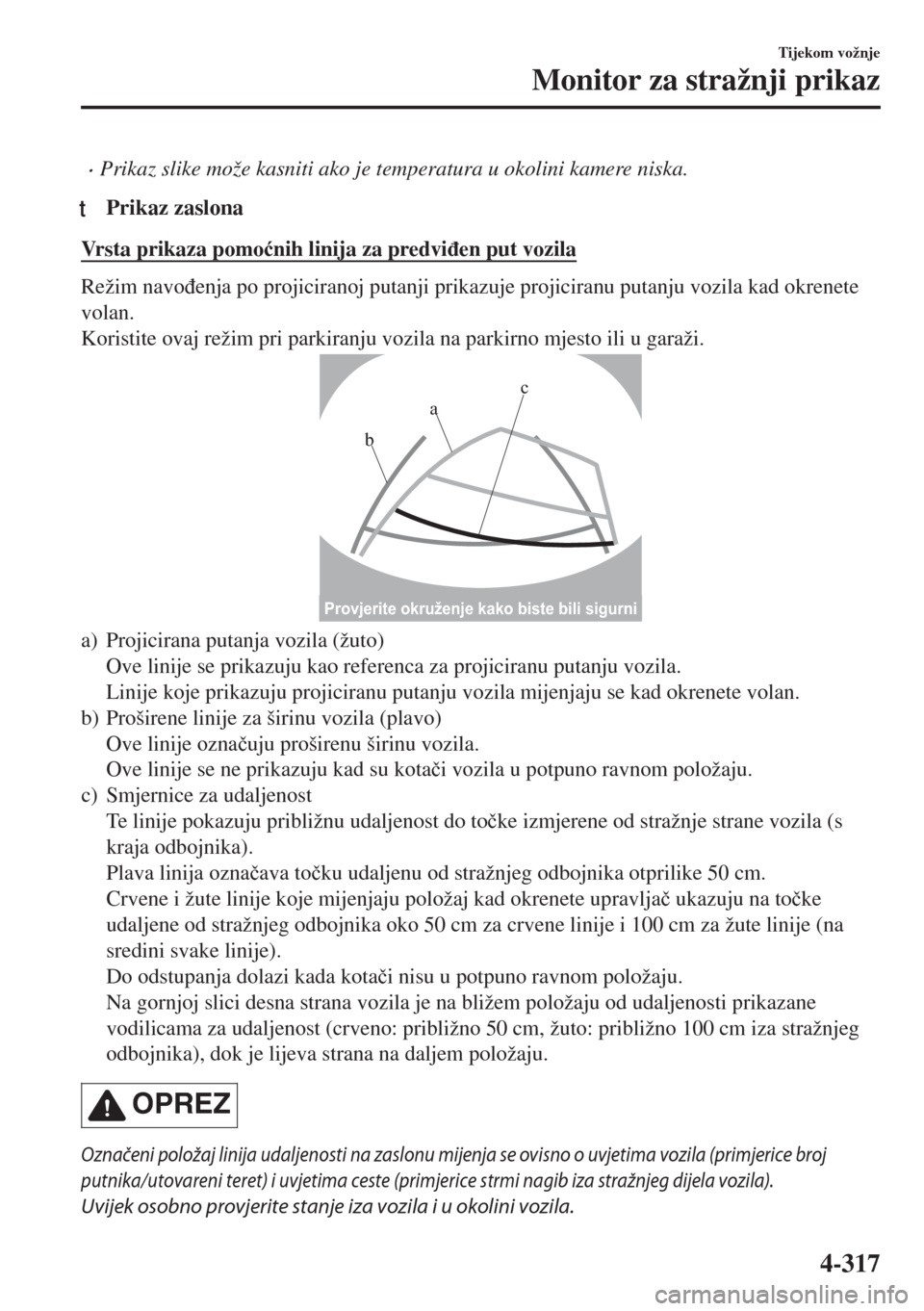

•Prikaz slike može kasniti ako je temperatura u okolini kamere niska.
tPrikaz zaslona
Vrsta prikaza pomoünih linija za predviÿen put vozila
Režim navoÿenja po projiciranoj putanji prikazuje projiciranu putanju vozila kad okrenete
volan.
Koristite ovaj režim pri parkiranju vozila na parkirno mjesto ili u garaži.
bac
Provjerite okruženje kako biste bili sigurni
a) Projicirana putanja vozila (žuto)
Ove linije se prikazuju kao referenca za projiciranu putanju vozila.
Linije koje prikazuju projiciranu putanju vozila mijenjaju se kad okrenete volan.
b) Proširene linije za širinu vozila (plavo)
Ove linije oznaþuju proširenu širinu vozila.
Ove linije se ne prikazuju kad su kotaþi vozila u potpuno ravnom položaju.
c) Smjernice za udaljenost
Te linije pokazuju približnu udaljenost do toþke izmjerene od stražnje strane vozila (s
kraja odbojnika).
Plava linija oznaþava toþku udaljenu od stražnjeg odbojnika otprilike 50 cm.
Crvene i žute linije koje mijenjaju položaj kad okrenete upravljaþ ukazuju na toþke
udaljene od stražnjeg odbojnika oko 50 cm za crvene linije i 100 cm za žute linije (na
sredini svake linije).
Do odstupanja dolazi kada kotaþi nisu u potpuno ravnom položaju.
Na gornjoj slici desna strana vozila je na bližem položaju od udaljenosti prikazane
vodilicama za udaljenost (crveno: približno 50 cm, žuto: približno 100 cm iza stražnjeg
odbojnika), dok je lijeva strana na daljem položaju.
OPREZ
Označeni položaj linija udaljenosti na zaslonu mijenja se ovisno o uvjetima vozila (primjerice broj
putnika/utovareni teret) i uvjetima ceste (primjerice strmi nagib iza stražnjeg dijela vozila).
Uvijek osobno provjerite stanje iza vozila i u okolini vozila.
Tijekom vožnje
Monitor za stražnji prikaz
4-317

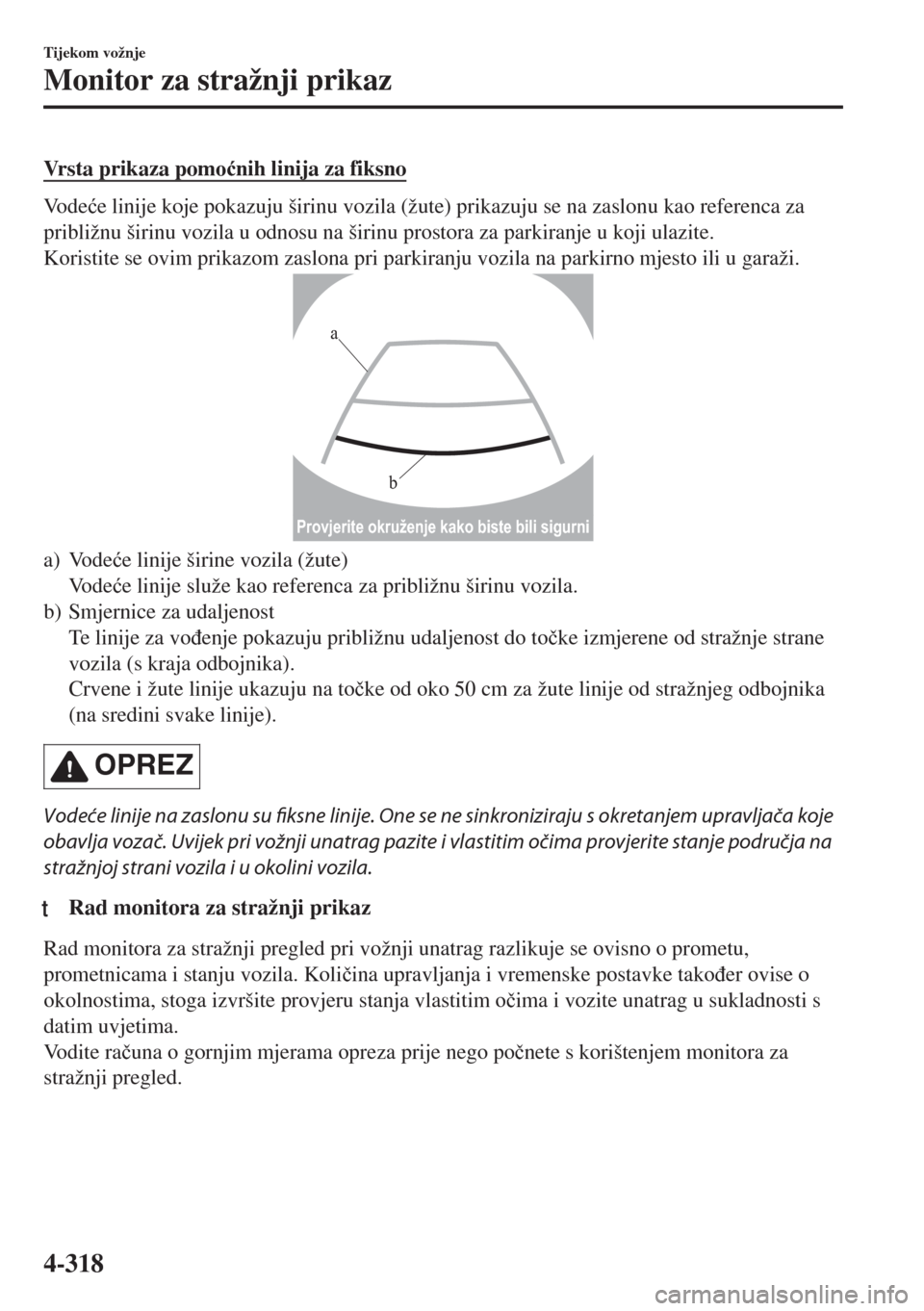

Vrsta prikaza pomoünih linija za fiksno
Vodeüe linije koje pokazuju širinu vozila (žute) prikazuju se na zaslonu kao referenca za
približnu širinu vozila u odnosu na širinu prostora za parkiranje u koji ulazite.
Koristite se ovim prikazom zaslona pri parkiranju vozila na parkirno mjesto ili u garaži.
b
a
Provjerite okruženje kako biste bili sigurni
a) Vodeüe linije širine vozila (žute)
Vodeüe linije služe kao referenca za približnu širinu vozila.
b) Smjernice za udaljenost
Te linije za voÿenje pokazuju približnu udaljenost do toþke izmjerene od stražnje strane
vozila (s kraja odbojnika).
Crvene i žute linije ukazuju na toþke od oko 50 cm za žute linije od stražnjeg odbojnika
(na sredini svake linije).
OPREZ
Vodeće linije na zaslonu su fiksne linije. One se ne sinkroniziraju s okretanjem upravljača koje
obavlja vozač. Uvijek pri vožnji unatrag pazite i vlastitim očima provjerite stanje područja na
stražnjoj strani vozila i u okolini vozila.
ttRad monitora za stražnji prikaz
Rad monitora za stražnji pregled pri vožnji unatrag razlikuje se ovisno o prometu,
prometnicama i stanju vozila. Koliþina upravljanja i vremenske postavke takoÿer ovise o
okolnostima, stoga izvršite provjeru stanja vlastitim oþima i vozite unatrag u sukladnosti s
datim uvjetima.
Vodite raþuna o gornjim mjerama opreza prije nego poþnete s korištenjem monitora za
stražnji pregled.
Tijekom vožnje
Monitor za stražnji prikaz
4-318

Vrsta prikaza pomoünih linija za predviÿen put vozila
NAPOMENA

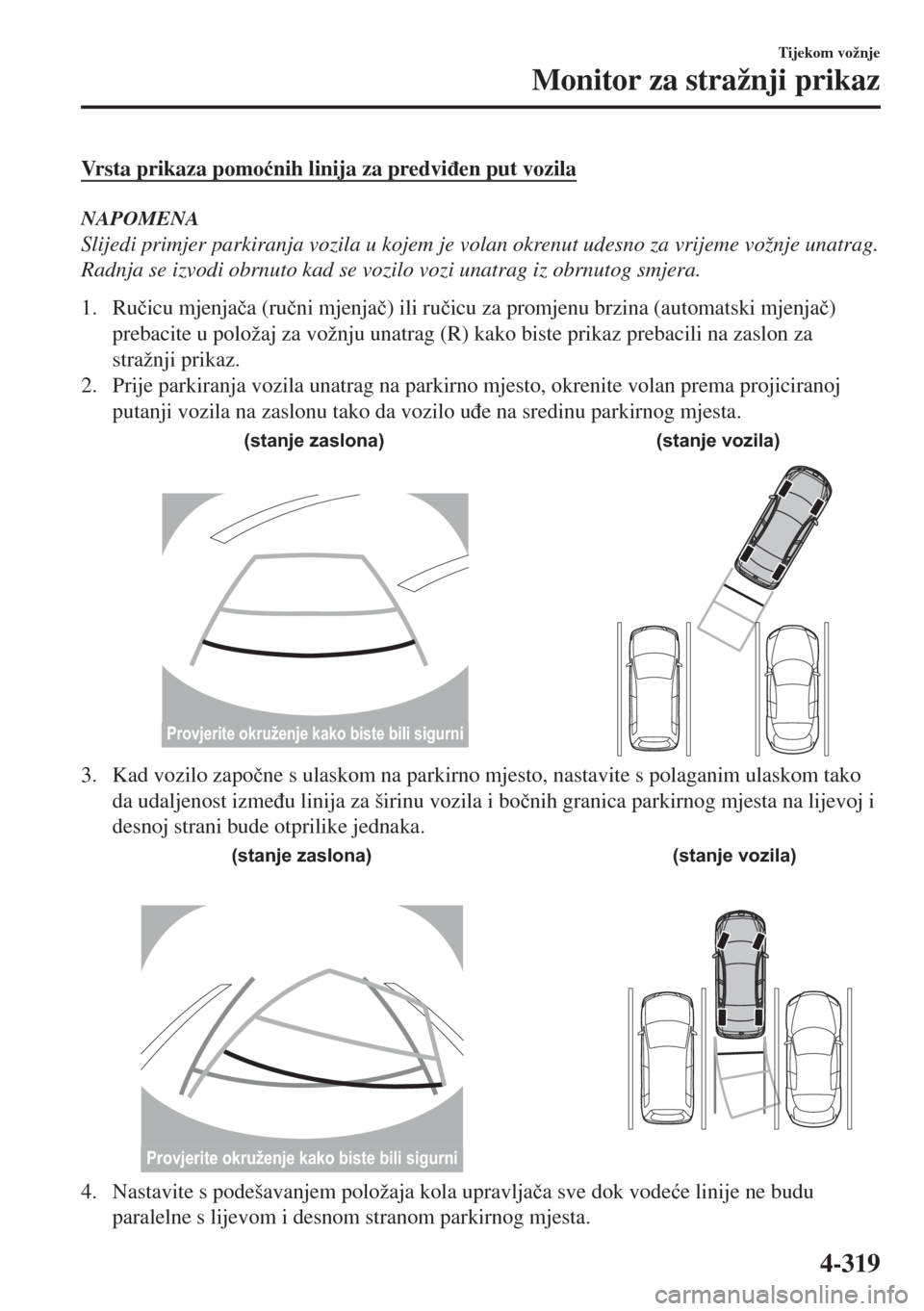

Slijedi primjer parkiranja vozila u kojem je volan okrenut udesno za vrijeme vožnje unatrag.
Radnja se izvodi obrnuto kad se vozilo vozi unatrag iz obrnutog smjera.
1. Ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzina (automatski mjenjaþ)
prebacite u položaj za vožnju unatrag (R) kako biste prikaz prebacili na zaslon za
stražnji prikaz.
2. Prije parkiranja vozila unatrag na parkirno mjesto, okrenite volan prema projiciranoj
putanji vozila na zaslonu tako da vozilo uÿe na sredinu parkirnog mjesta.
(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
3. Kad vozilo zapoþne s ulaskom na parkirno mjesto, nastavite s polaganim ulaskom tako
da udaljenost izmeÿu linija za širinu vozila i boþnih granica parkirnog mjesta na lijevoj i
desnoj strani bude otprilike jednaka.
(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
4. Nastavite s podešavanjem položaja kola upravljaþa sve dok vodeüe linije ne budu
paralelne s lijevom i desnom stranom parkirnog mjesta.
Tijekom vožnje
Monitor za stražnji prikaz
4-319

5. Kad budu paralelne, izravnajte kotaþe i poþnite s vožnjom unatrag u parkirno mjesto.
Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem moguüem
položaju. (Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vodeüe linije
širine vozila paralelne s njima.)

(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
6. Kad se ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzine (automatski
mjenjaþ) prebaci iz položaja za vožnju unatrag (R) u drugi položaj ruþice mjenjaþa
(ruþni mjenjaþ) ili ruþice za promjenu brzine (automatski mjenjaþ), zaslon se vraüa na
prethodni prikaz.
NAPOMENA
Buduüi da se prikazana slika, kao što je dolje prikazano, i stvarni uvjeti prilikom parkiranja
mogu razlikovati, uvijek vlastitim oþima provjerite stanje sigurnosti na stražnjoj strani
vozila i okoline.
•Na slici parkirnog prostora (ili garaže) koja je prikazana na zaslonu, stražnji kraj i
usmjeravajuüe linije za udaljenost mogu izgledati poravnato na monitoru, ali možda nisu
poravnate na tlu.
Tijekom vožnje
Monitor za stražnji prikaz
4-320

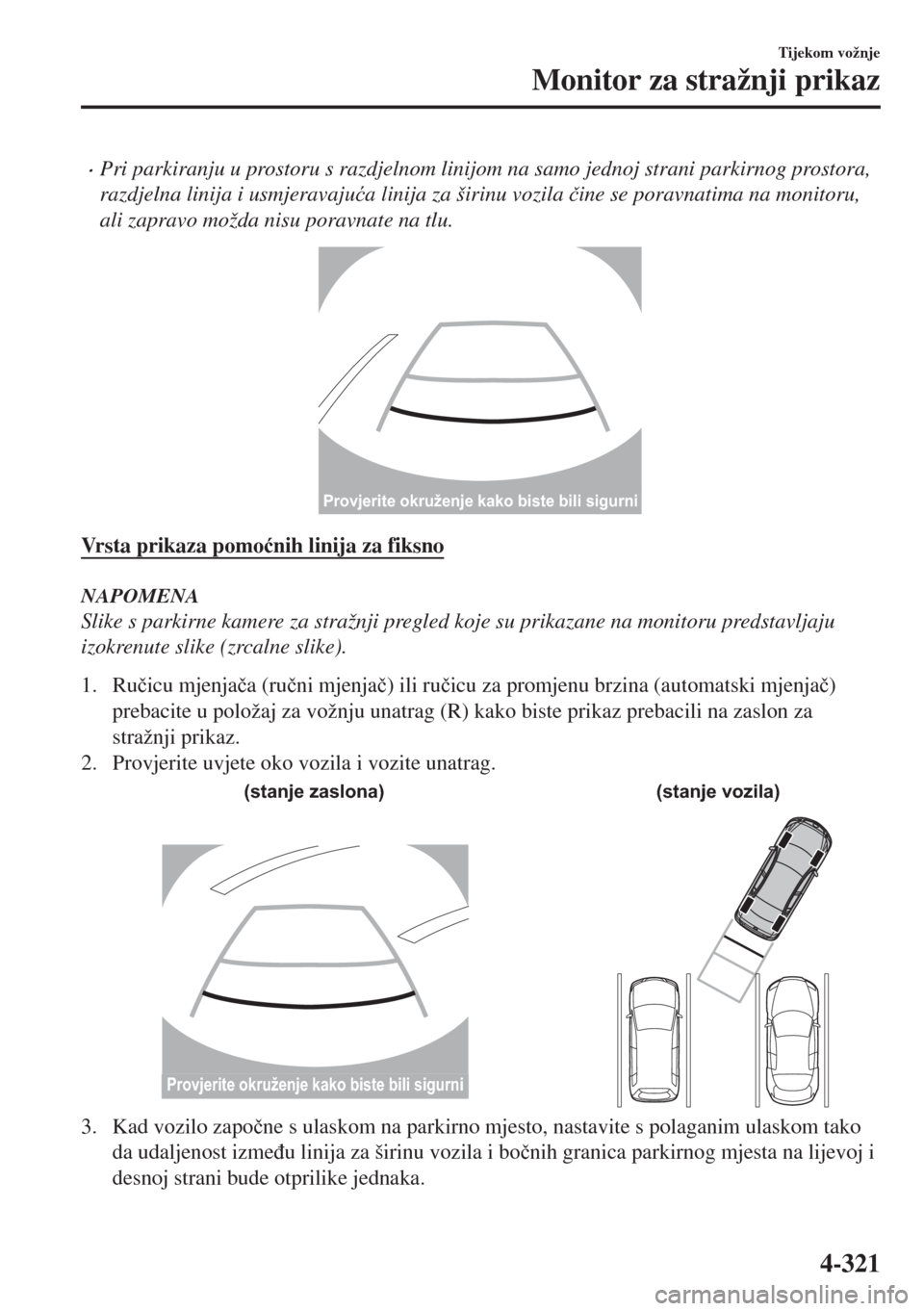

•Pri parkiranju u prostoru s razdjelnom linijom na samo jednoj strani parkirnog prostora,
razdjelna linija i usmjeravajuüa linija za širinu vozila þine se poravnatima na monitoru,
ali zapravo možda nisu poravnate na tlu.
Provjerite okruženje kako biste bili sigurni
Vrsta prikaza pomoünih linija za fiksno
NAPOMENA
Slike s parkirne kamere za stražnji pregled koje su prikazane na monitoru predstavljaju
izokrenute slike (zrcalne slike).
1. Ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzina (automatski mjenjaþ)
prebacite u položaj za vožnju unatrag (R) kako biste prikaz prebacili na zaslon za
stražnji prikaz.
2. Provjerite uvjete oko vozila i vozite unatrag.
(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
3. Kad vozilo zapoþne s ulaskom na parkirno mjesto, nastavite s polaganim ulaskom tako
da udaljenost izmeÿu linija za širinu vozila i boþnih granica parkirnog mjesta na lijevoj i
desnoj strani bude otprilike jednaka.
Tijekom vožnje
Monitor za stražnji prikaz
4-321

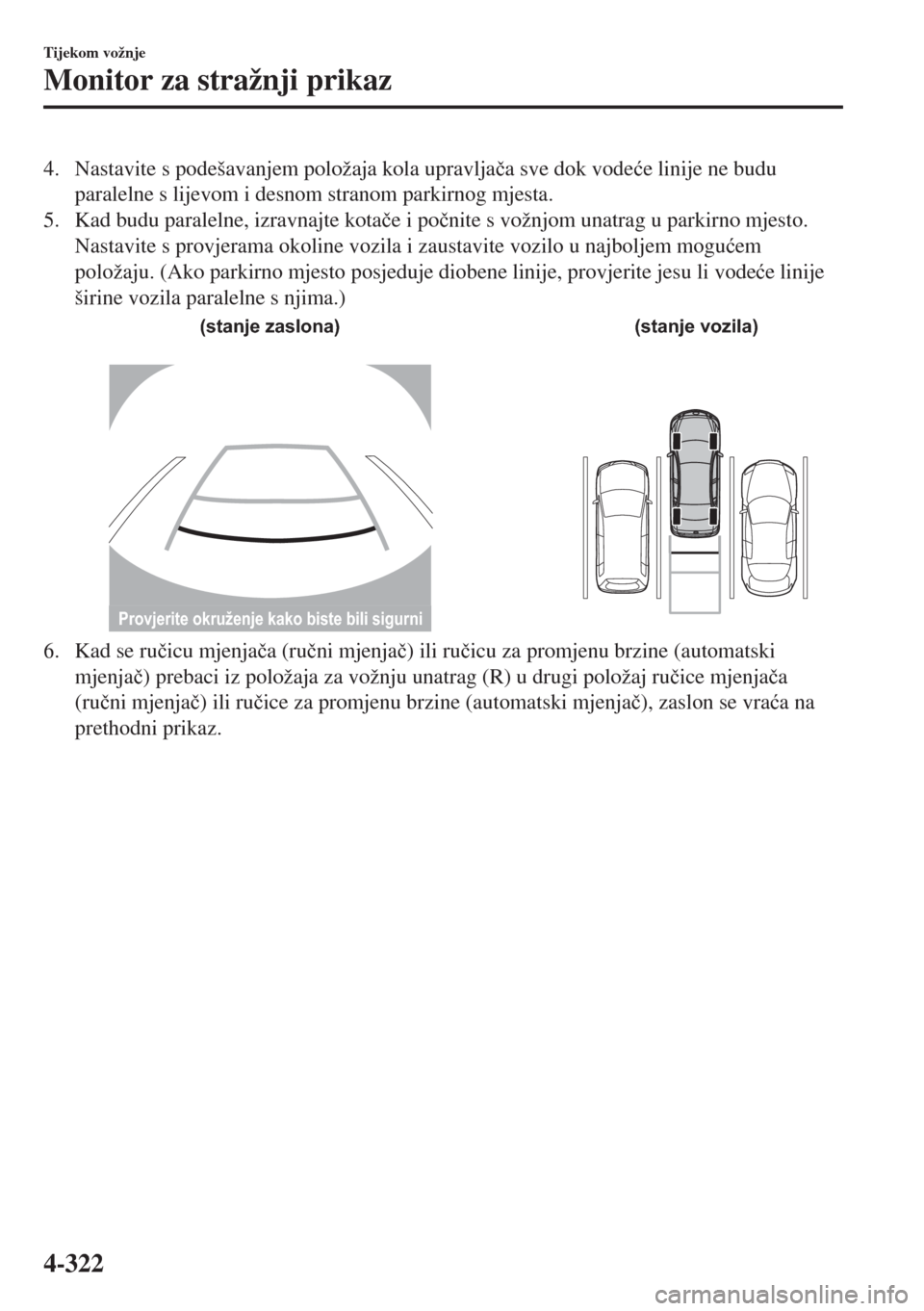

4. Nastavite s podešavanjem položaja kola upravljaþa sve dok vodeüe linije ne budu
paralelne s lijevom i desnom stranom parkirnog mjesta.
5. Kad budu paralelne, izravnajte kotaþe i poþnite s vožnjom unatrag u parkirno mjesto.
Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem moguüem
položaju. (Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vodeüe linije
širine vozila paralelne s njima.)
(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
6. Kad se ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzine (automatski
mjenjaþ) prebaci iz položaja za vožnju unatrag (R) u drugi položaj ruþice mjenjaþa
(ruþni mjenjaþ) ili ruþice za promjenu brzine (automatski mjenjaþ), zaslon se vraüa na
prethodni prikaz.
Tijekom vožnje
Monitor za stražnji prikaz
