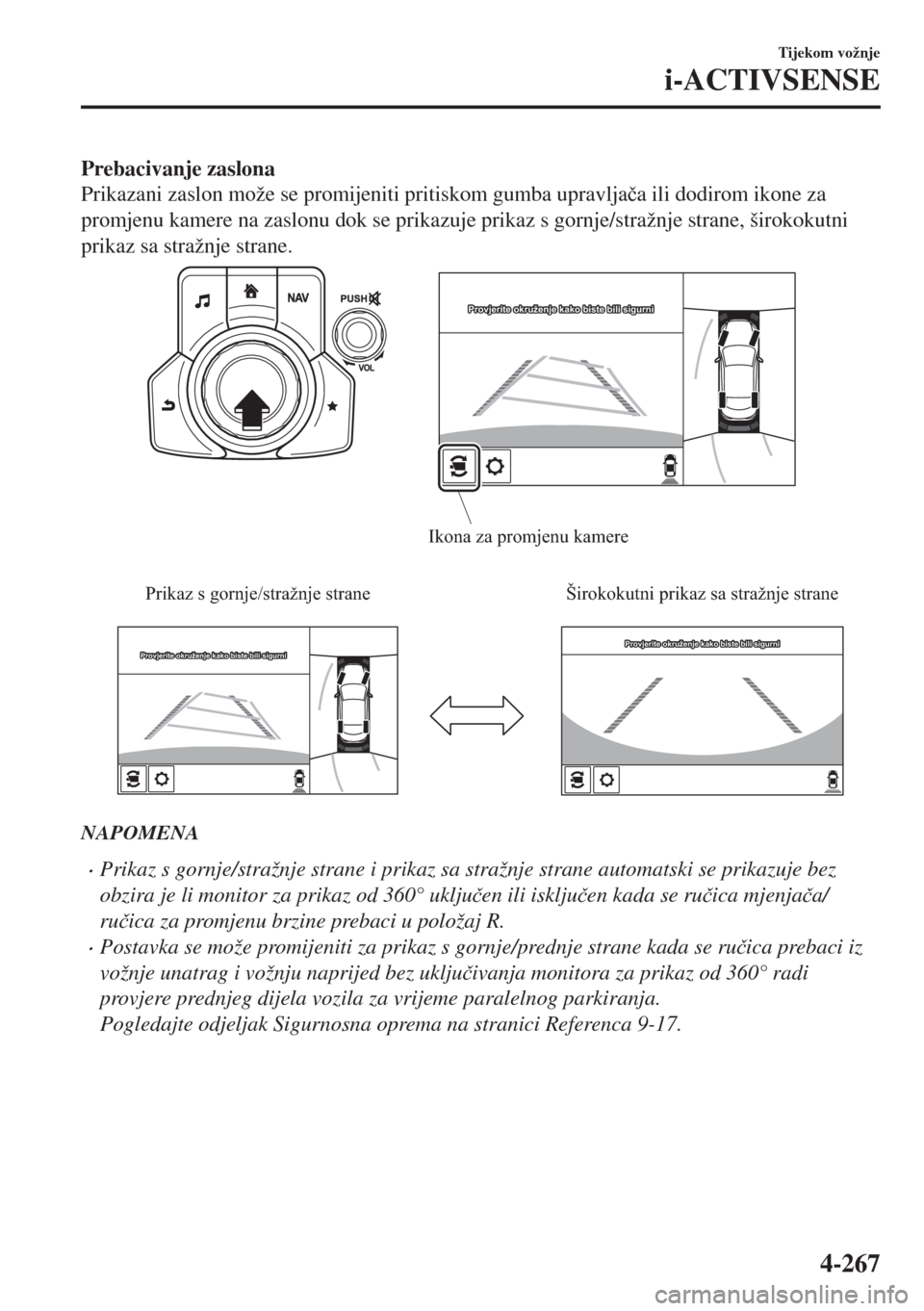

Prebacivanje zaslona
Prikazani zaslon može se promijeniti pritiskom gumba upravljaþa ili dodirom ikone za
promjenu kamere na zaslonu dok se prikazuje prikaz s gornje/stražnje strane, širokokutni
prikaz sa stražnje strane.
Prikaz s gornje/stražnje strane Širokokutni prikaz sa stražnje strane
Ikona za promjenu kamere
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
NAPOMENA
•Prikaz s gornje/stražnje strane i prikaz sa stražnje strane automatski se prikazuje bez
obzira je li monitor za prikaz od 360° ukljuþen ili iskljuþen kada se ruþica mjenjaþa/
ruþica za promjenu brzine prebaci u položaj R.
•Postavka se može promijeniti za prikaz s gornje/prednje strane kada se ruþica prebaci iz
vožnje unatrag i vožnju naprijed bez ukljuþivanja monitora za prikaz od 360° radi
provjere prednjeg dijela vozila za vrijeme paralelnog parkiranja.
Pogledajte odjeljak Sigurnosna oprema na stranici Referenca 9-17.
Tijekom vožnje
i-ACTIVSENSE
4-267

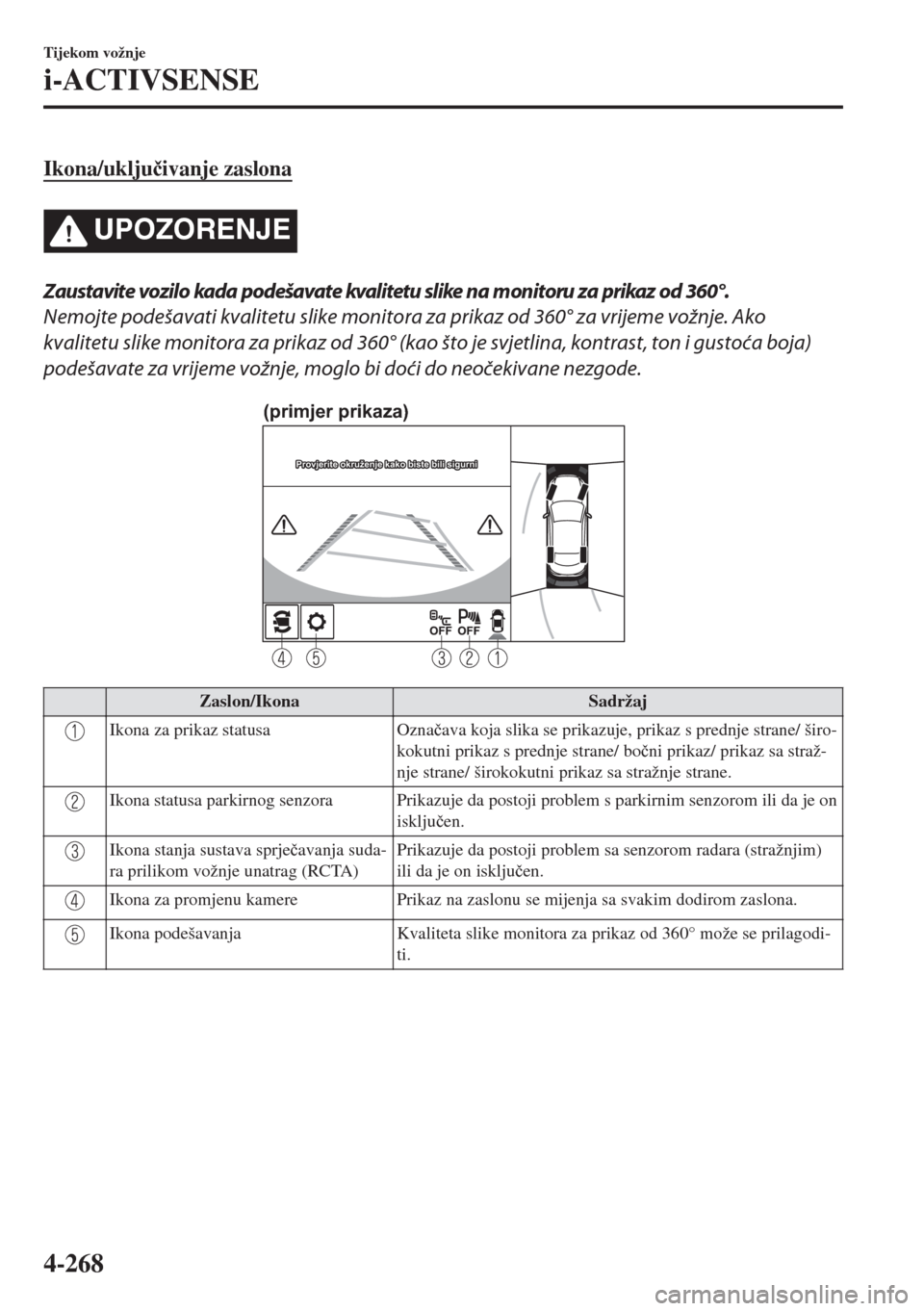

Ikona/ukljuþivanje zaslona
UPOZORENJE
Zaustavite vozilo kada podešavate kvalitetu slike na monitoru za prikaz od 360°.
Nemojte podešavati kvalitetu slike monitora za prikaz od 360° za vrijeme vožnje. Ako
kvalitetu slike monitora za prikaz od 360° (kao što je svjetlina, kontrast, ton i gustoća boja)
podešavate za vrijeme vožnje, moglo bi doći do neočekivane nezgode.
(primjer prikaza)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Zaslon/Ikona Sadržaj
Ikona za prikaz statusa Oznaþava koja slika se prikazuje, prikaz s prednje strane/ širo-
kokutni prikaz s prednje strane/ boþni prikaz/ prikaz sa straž-
nje strane/ širokokutni prikaz sa stražnje strane.
Ikona statusa parkirnog senzora Prikazuje da postoji problem s parkirnim senzorom ili da je on
iskljuþen.
Ikona stanja sustava sprjeþavanja suda-
ra prilikom vožnje unatrag (RCTA)Prikazuje da postoji problem sa senzorom radara (stražnjim)
ili da je on iskljuþen.
Ikona za promjenu kamere Prikaz na zaslonu se mijenja sa svakim dodirom zaslona.
Ikona podešavanja Kvaliteta slike monitora za prikaz od 360° može se prilagodi-
ti.
Tijekom vožnje
i-ACTIVSENSE
4-268

W3ULND]VJRUQMHSUHGQMHVWUDQH

Pregledavanje zaslona
-b
-a
(Kada je prikaz projektirane
putanje vozila uključen)(Kada je prikaz projektirane
putanje vozila isključen)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravajuüem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
Ikona gume Prikazuje se smjer gume. Pomiþe se zajedno s pomicanjem
upravljaþa.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
miþe se zajedno s pomicanjem upravljaþa.
a) Prikazuje se putanja kojom se oþekuje prolaz ruba prednjeg
odbojnika.
b) Prikazuje se putanja kojom se oþekuje prolaz unutarnjeg di-
jela vozila.
Produžene linije za širinu vozila i vo-
deüe linije udaljenosti (crvene/plave)Prikazuje se približna širina vozila i udaljenost (od prednje
strane odbojnika) na prednjem kraju vozila.
•Crvene linije oznaþavaju toþke udaljene do oko 0,5 m od
prednjeg odbojnika.
•Plave linije oznaþavaju toþke udaljene oko 0,5 m do 2 m od
prednjeg dijela odbojnika.
Projicirane vodeüe linije udaljenosti za
putanju vozila (crvene/naranþaste)Prikazuje se udaljenost (od prednje strane odbojnika) na pred-
njem kraju vozila.
•Plava linija oznaþava toþku udaljenu od prednjeg odbojnika
otprilike 0,5 m.
•Naranþaste linije oznaþavaju toþke udaljene oko 1 m do
2 m od prednjeg dijela odbojnika.
Tijekom vožnje
i-ACTIVSENSE
4-270

OPREZ
Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte odjeljak Sigurnosna oprema na stranici Referenca 9-17.
Kako se koristi funkcija projicirane linije putanje kretanja vozila
(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Pazite da nema prepreka unutar projiciranih linija putanje vozila.
Vozite vozilo prema naprijed dok okreüete upravljaþ tako da unutar projiciranih linija
putanje vozila nema prepreka.
Tijekom vožnje
i-ACTIVSENSE
4-271

W

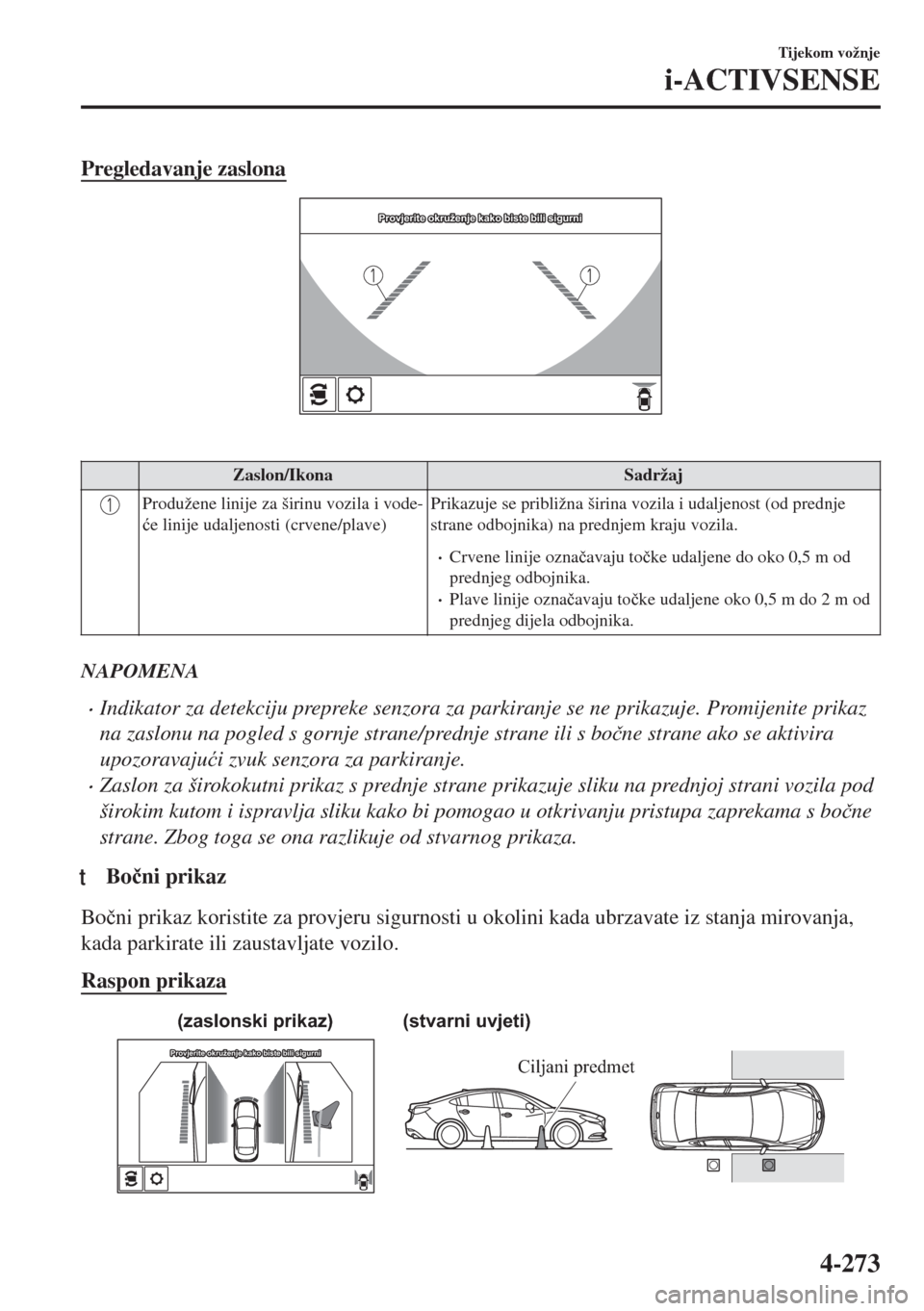

Pregledavanje zaslona
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Produžene linije za širinu vozila i vode-
üe linije udaljenosti (crvene/plave)Prikazuje se približna širina vozila i udaljenost (od prednje
strane odbojnika) na prednjem kraju vozila.
•Crvene linije oznaþavaju toþke udaljene do oko 0,5 m od
prednjeg odbojnika.
•Plave linije oznaþavaju toþke udaljene oko 0,5 m do 2 m od
prednjeg dijela odbojnika.
NAPOMENA
•Indikator za detekciju prepreke senzora za parkiranje se ne prikazuje. Promijenite prikaz
na zaslonu na pogled s gornje strane/prednje strane ili s boþne strane ako se aktivira
upozoravajuüi zvuk senzora za parkiranje.
•Zaslon za širokokutni prikaz s prednje strane prikazuje sliku na prednjoj strani vozila pod
širokim kutom i ispravlja sliku kako bi pomogao u otkrivanju pristupa zaprekama s boþne
strane. Zbog toga se ona razlikuje od stvarnog prikaza.
ttBoþni prikaz
Boþni prikaz koristite za provjeru sigurnosti u okolini kada ubrzavate iz stanja mirovanja,
kada parkirate ili zaustavljate vozilo.
Raspon prikaza
(stvarni uvjeti) (zaslonski prikaz)
Ciljani predmet
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Tijekom vožnje
i-ACTIVSENSE
4-273

Pregledavanje zaslona
(Kada je prikaz projektirane
putanje vozila uključen)(Kada je prikaz projektirane
putanje vozila isključen)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravajuüem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
miþe se zajedno s pomicanjem upravljaþa.
Projicirane linije putanje vozila (naranþaste) oznaþavaju puta-
nju kojom se oþekuje vožnja unutarnjom stranom vozila.
Paralelne vodeüe linije vozila (plave)
Prikazuje se približna širina vozila s retrovizorima na vratima.
Vodeüe linije na prednjoj strani vozila
(plave)Prikazuje se toþka na oko 0,25 m od prednjeg ruba vozila
(prednji rub odbojnika).
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte odjeljak Sigurnosna oprema na stranici Referenca 9-17.
Tijekom vožnje
i-ACTIVSENSE
4-274
