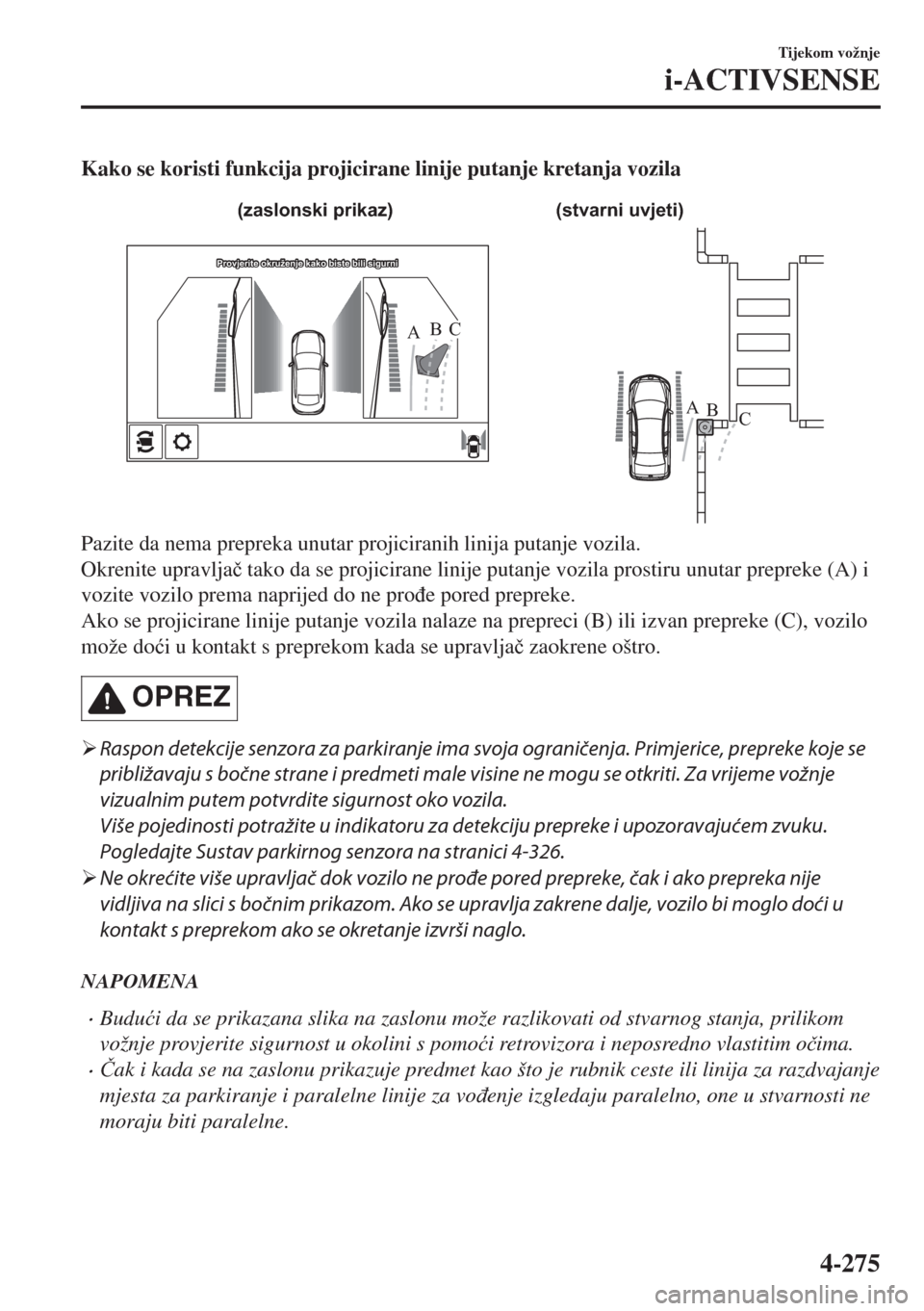

Kako se koristi funkcija projicirane linije putanje kretanja vozila
AB
A
B
C C(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Pazite da nema prepreka unutar projiciranih linija putanje vozila.
Okrenite upravljaþ tako da se projicirane linije putanje vozila prostiru unutar prepreke (A) i
vozite vozilo prema naprijed do ne proÿe pored prepreke.
Ako se projicirane linije putanje vozila nalaze na prepreci (B) ili izvan prepreke (C), vozilo
može doüi u kontakt s preprekom kada se upravljaþ zaokrene oštro.
OPREZ
¾Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
¾Ne okrećite više upravljač dok vozilo ne prođe pored prepreke, čak i ako prepreka nije
vidljiva na slici s bočnim prikazom. Ako se upravlja zakrene dalje, vozilo bi moglo doći u
kontakt s preprekom ako se okretanje izvrši naglo.
NAPOMENA
•Buduüi da se prikazana slika na zaslonu može razlikovati od stvarnog stanja, prilikom
vožnje provjerite sigurnost u okolini s pomoüi retrovizora i neposredno vlastitim oþima.
•ýak i kada se na zaslonu prikazuje predmet kao što je rubnik ceste ili linija za razdvajanje
mjesta za parkiranje i paralelne linije za voÿenje izgledaju paralelno, one u stvarnosti ne
moraju biti paralelne.
Tijekom vožnje
i-ACTIVSENSE
4-275

W3ULND]VJRUQMHVWUD

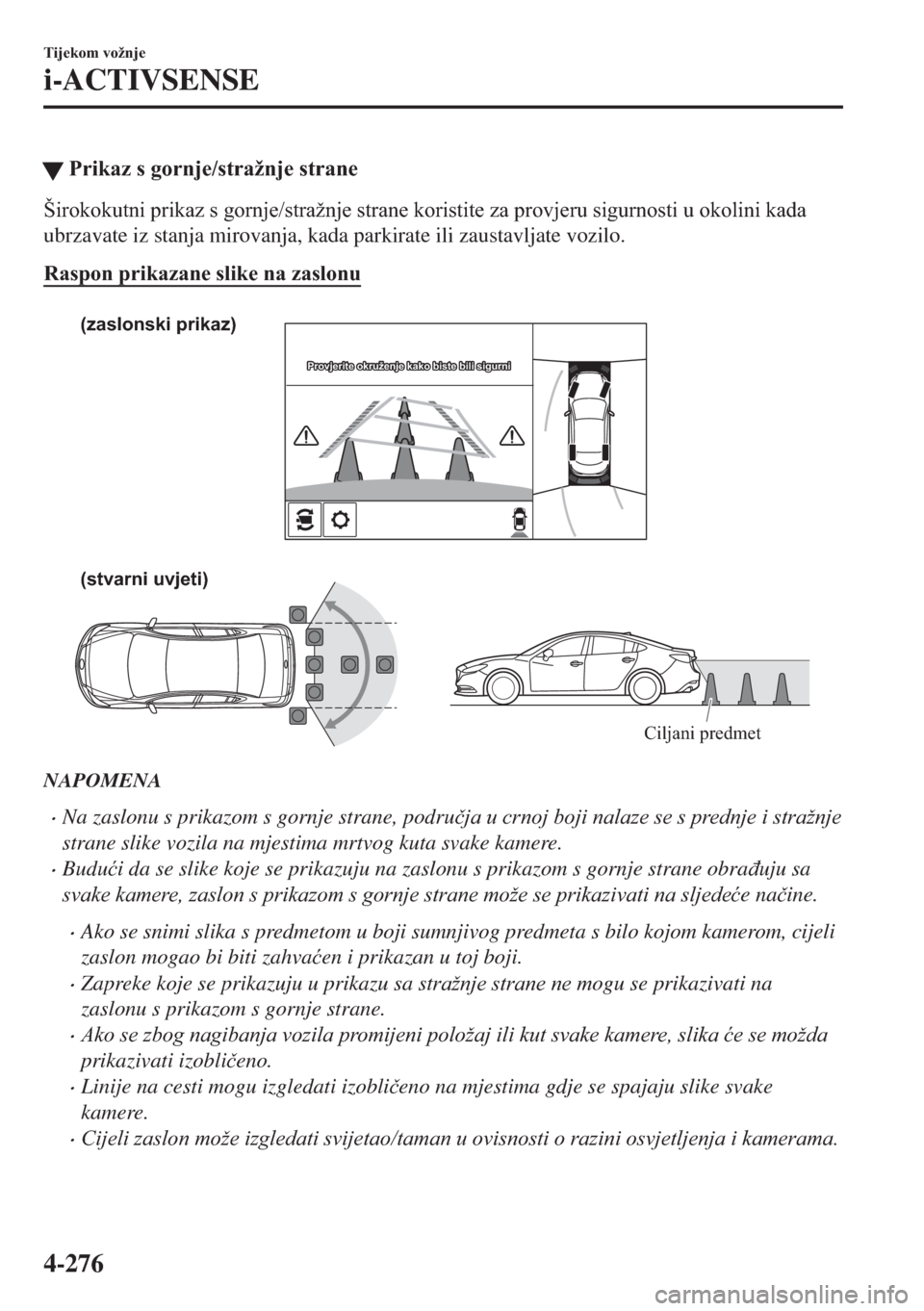

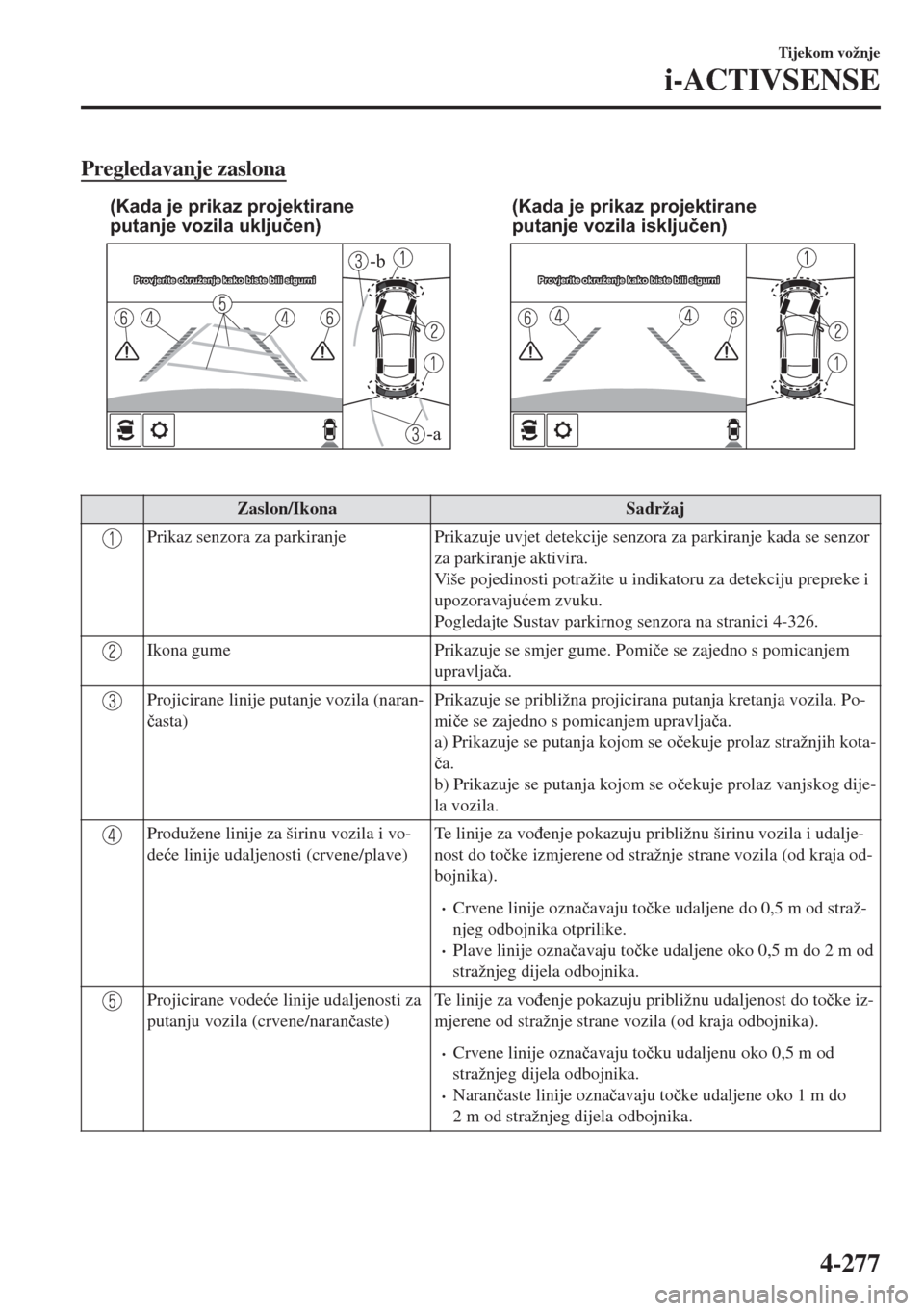

Pregledavanje zaslona
-a
-b
(Kada je prikaz projektirane
putanje vozila uključen)(Kada je prikaz projektirane
putanje vozila isključen)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravajuüem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
Ikona gume Prikazuje se smjer gume. Pomiþe se zajedno s pomicanjem
upravljaþa.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
miþe se zajedno s pomicanjem upravljaþa.
a) Prikazuje se putanja kojom se oþekuje prolaz stražnjih kota-
þa.
b) Prikazuje se putanja kojom se oþekuje prolaz vanjskog dije-
la vozila.
Produžene linije za širinu vozila i vo-
deüe linije udaljenosti (crvene/plave)Te l i n i j e z a v oÿenje pokazuju približnu širinu vozila i udalje-
nost do toþke izmjerene od stražnje strane vozila (od kraja od-
bojnika).
•Crvene linije oznaþavaju toþke udaljene do 0,5 m od straž-
njeg odbojnika otprilike.
•Plave linije oznaþavaju toþke udaljene oko 0,5 m do 2 m od
stražnjeg dijela odbojnika.
Projicirane vodeüe linije udaljenosti za
putanju vozila (crvene/naranþaste)Te l i n i j e z a v oÿenje pokazuju približnu udaljenost do toþke iz-
mjerene od stražnje strane vozila (od kraja odbojnika).
•Crvene linije oznaþavaju toþku udaljenu oko 0,5 m od
stražnjeg dijela odbojnika.
•Naranþaste linije oznaþavaju toþke udaljene oko 1 m do
2 m od stražnjeg dijela odbojnika.
Tijekom vožnje
i-ACTIVSENSE
4-277

Zaslon/Ikona Sadržaj
Svjetla upozorenja sustava nadzora
mrtvog kuta (BSM)Prikazuje se kada radi sustav sprjeþavanja sudara prilikom
vožnje unatrag (RCTA).
Pojedinosti potražite u odjeljku Sustav upozorenja na promet
straga (RCTA).
Pogledajte Upozorenje na promet straga (RCTA) na stranici
4-180.
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte odjeljak Sigurnosna oprema na stranici Referenca 9-17.

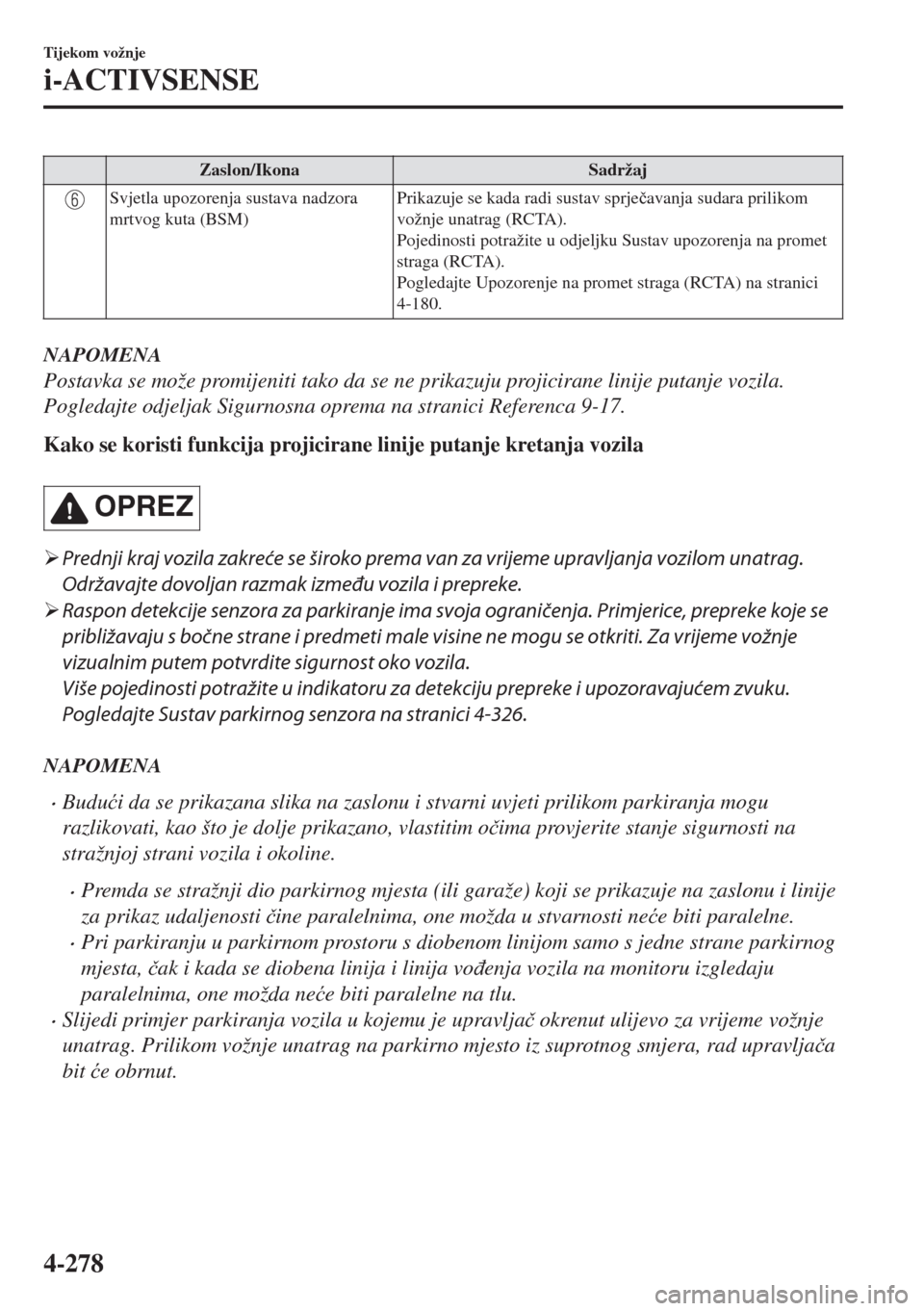

Kako se koristi funkcija projicirane linije putanje kretanja vozila
OPREZ
¾Prednji kraj vozila zakreće se široko prema van za vrijeme upravljanja vozilom unatrag.
Održavajte dovoljan razmak između vozila i prepreke.
¾Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
NAPOMENA
•Buduüi da se prikazana slika na zaslonu i stvarni uvjeti prilikom parkiranja mogu
razlikovati, kao što je dolje prikazano, vlastitim oþima provjerite stanje sigurnosti na
stražnjoj strani vozila i okoline.
•Premda se stražnji dio parkirnog mjesta (ili garaže) koji se prikazuje na zaslonu i linije
za prikaz udaljenosti þine paralelnima, one možda u stvarnosti neüe biti paralelne.
•Pri parkiranju u parkirnom prostoru s diobenom linijom samo s jedne strane parkirnog
mjesta, þak i kada se diobena linija i linija voÿenja vozila na monitoru izgledaju
paralelnima, one možda neüe biti paralelne na tlu.
•Slijedi primjer parkiranja vozila u kojemu je upravljaþ okrenut ulijevo za vrijeme vožnje
unatrag. Prilikom vožnje unatrag na parkirno mjesto iz suprotnog smjera, rad upravljaþa
bit üe obrnut.
Tijekom vožnje
i-ACTIVSENSE
4-278

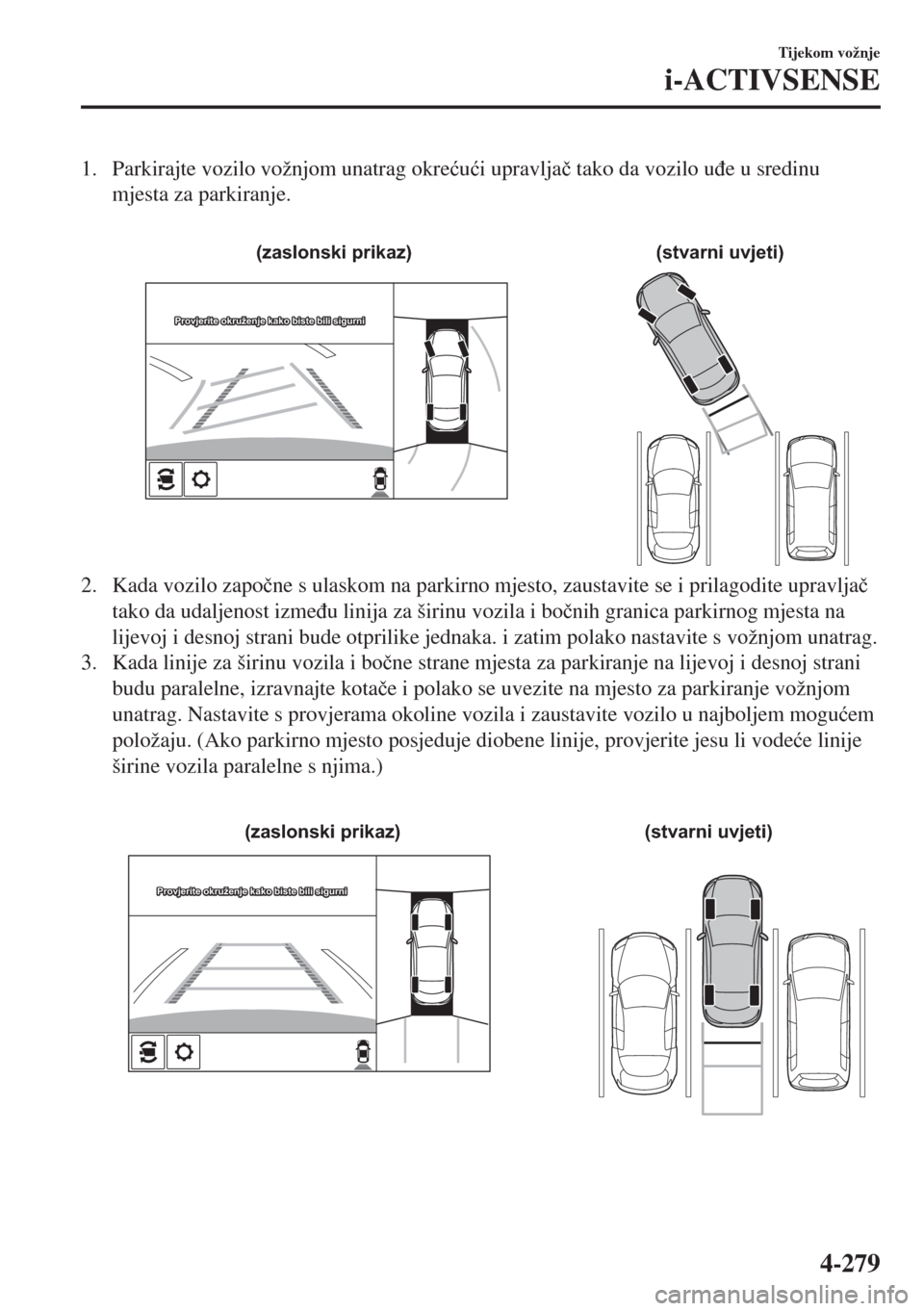

1. Parkirajte vozilo vožnjom unatrag okreüuüi upravljaþ tako da vozilo uÿe u sredinu
mjesta za parkiranje.

(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
2. Kada vozilo zapoþne s ulaskom na parkirno mjesto, zaustavite se i prilagodite upravljaþ
tako da udaljenost izmeÿu linija za širinu vozila i boþnih granica parkirnog mjesta na
lijevoj i desnoj strani bude otprilike jednaka. i zatim polako nastavite s vožnjom unatrag.
3. Kada linije za širinu vozila i boþne strane mjesta za parkiranje na lijevoj i desnoj strani
budu paralelne, izravnajte kotaþe i polako se uvezite na mjesto za parkiranje vožnjom
unatrag. Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem moguüem
položaju. (Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vodeüe linije
širine vozila paralelne s njima.)

(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Tijekom vožnje
i-ACTIVSENSE
4-279

W

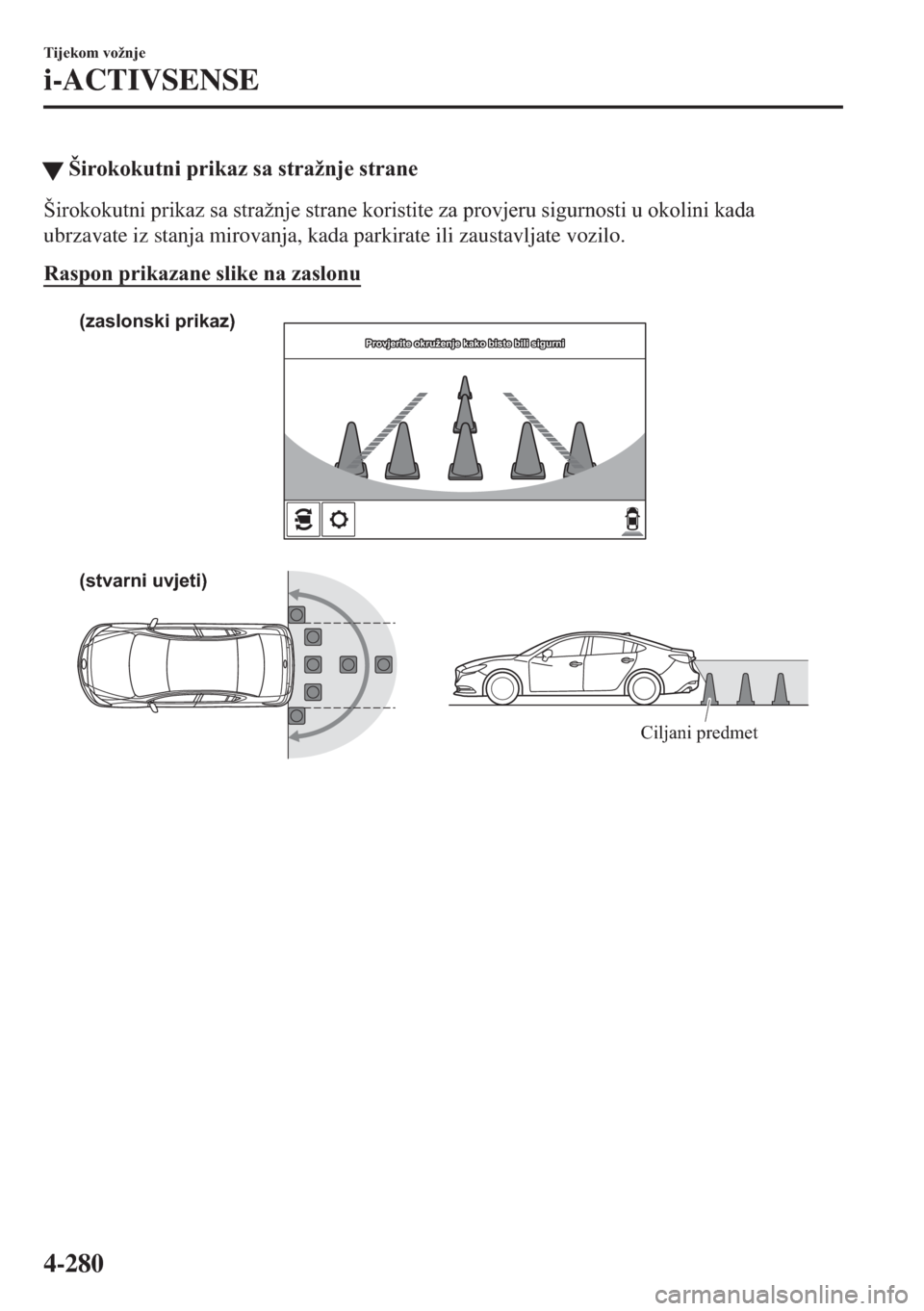

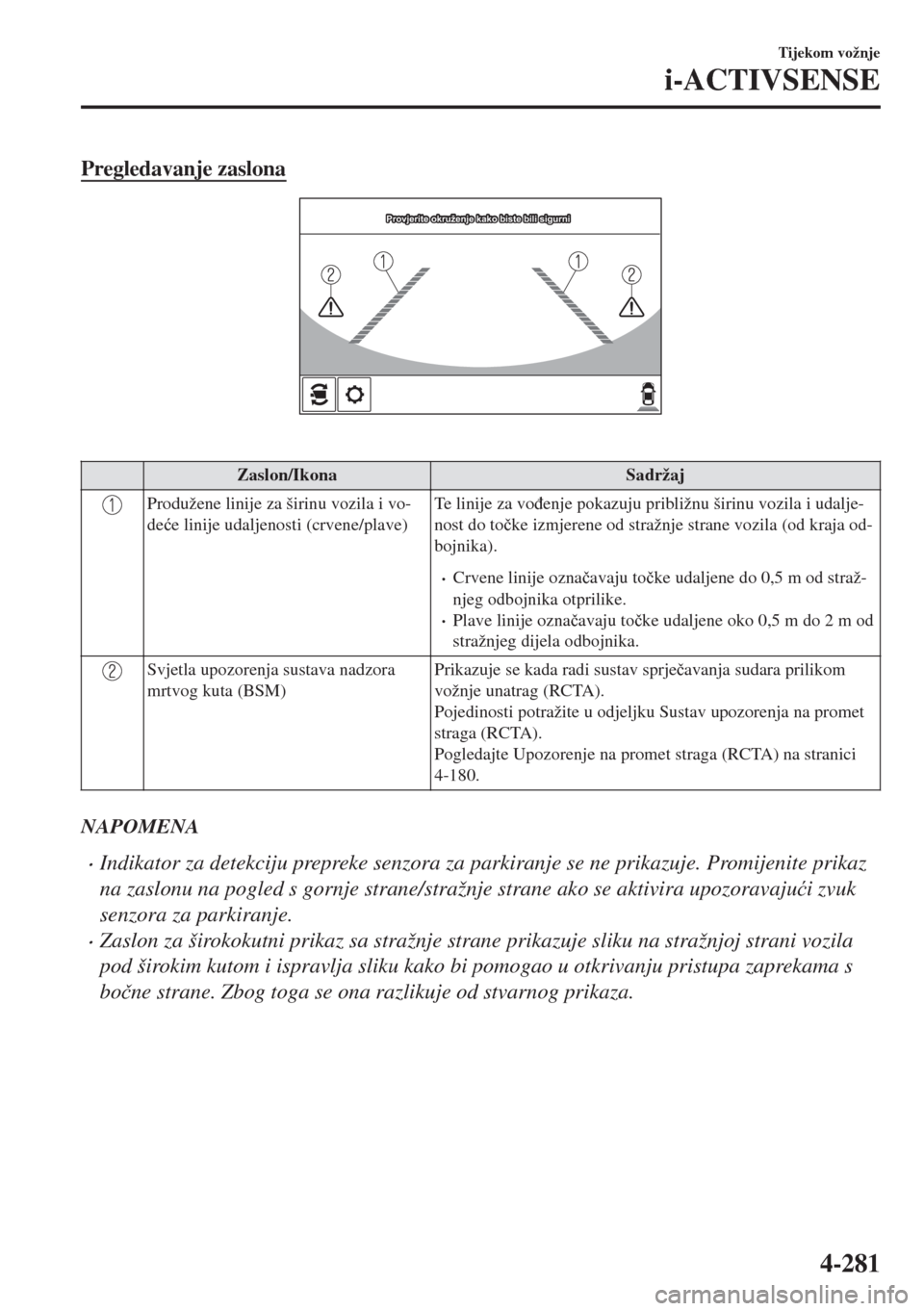

Pregledavanje zaslona
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Produžene linije za širinu vozila i vo-
deüe linije udaljenosti (crvene/plave)Te l i n i j e z a v oÿenje pokazuju približnu širinu vozila i udalje-
nost do toþke izmjerene od stražnje strane vozila (od kraja od-
bojnika).
•Crvene linije oznaþavaju toþke udaljene do 0,5 m od straž-
njeg odbojnika otprilike.
•Plave linije oznaþavaju toþke udaljene oko 0,5 m do 2 m od
stražnjeg dijela odbojnika.
Svjetla upozorenja sustava nadzora
mrtvog kuta (BSM)Prikazuje se kada radi sustav sprjeþavanja sudara prilikom
vožnje unatrag (RCTA).
Pojedinosti potražite u odjeljku Sustav upozorenja na promet
straga (RCTA).
Pogledajte Upozorenje na promet straga (RCTA) na stranici
4-180.
NAPOMENA
•Indikator za detekciju prepreke senzora za parkiranje se ne prikazuje. Promijenite prikaz
na zaslonu na pogled s gornje strane/stražnje strane ako se aktivira upozoravajuüi zvuk
senzora za parkiranje.
•Zaslon za širokokutni prikaz sa stražnje strane prikazuje sliku na stražnjoj strani vozila
pod širokim kutom i ispravlja sliku kako bi pomogao u otkrivanju pristupa zaprekama s
boþne strane. Zbog toga se ona razlikuje od stvarnog prikaza.
Tijekom vožnje
i-ACTIVSENSE
4-281
