2018 MAZDA MODEL 6 Upute za uporabu (in Croatian)

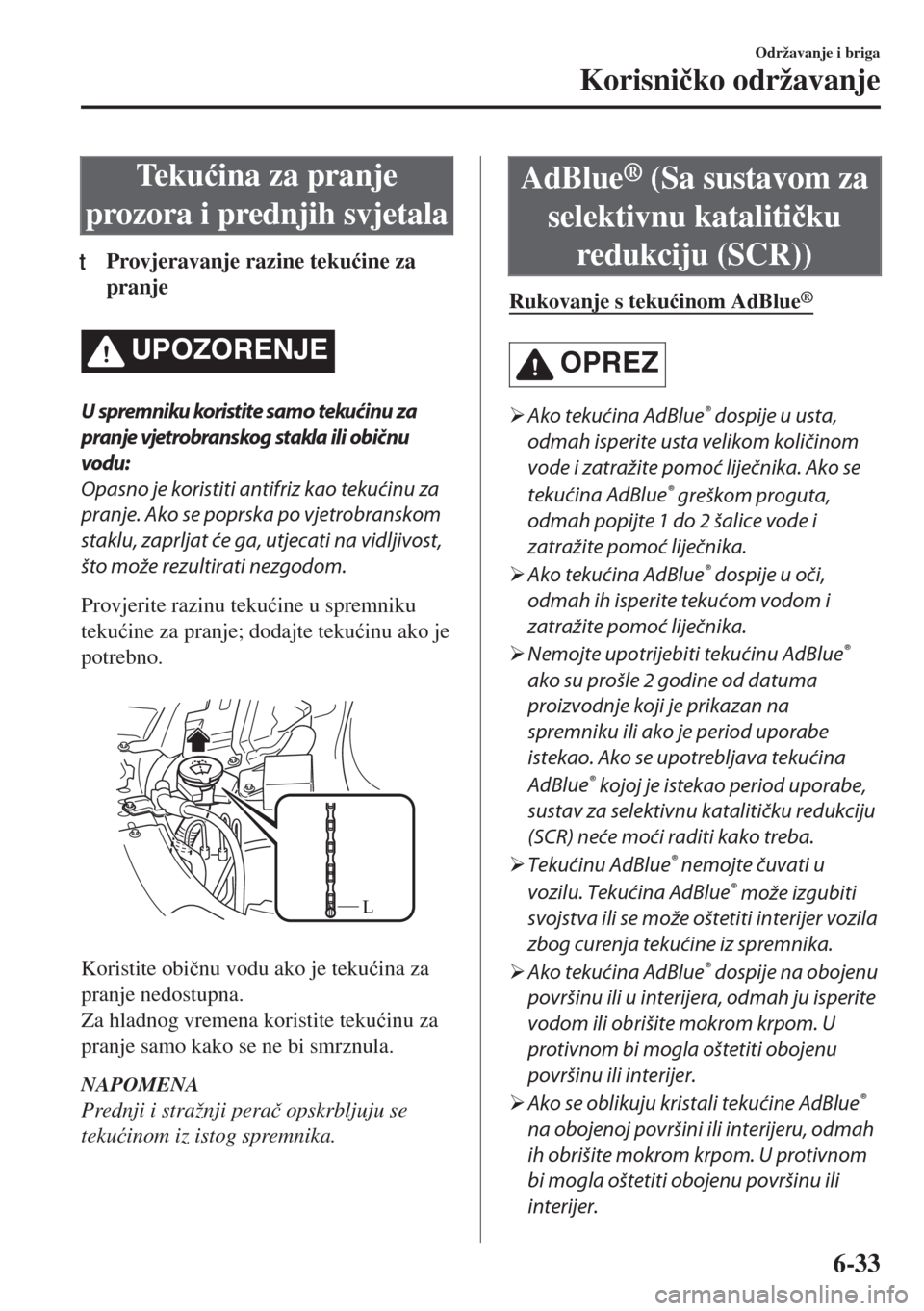

Te k uüina za pranje
prozora i prednjih svjetala
tProvjeravanje razine tekuüine za
pranje
UPOZORENJE
U spremniku koristite samo tekućinu za
pranje vjetrobranskog stakla ili običnu
vodu:
Opasno je koristiti antifriz kao tekućinu za
pranje. Ako se poprska po vjetrobranskom
staklu, zaprljat će ga, utjecati na vidljivost,
što može rezultirati nezgodom.
Provjerite razinu tekuüine u spremniku
tekuüine za pranje; dodajte tekuüinu ako je
potrebno.

L

Koristite obiþnu vodu ako je tekuüina za
pranje nedostupna.
Za hladnog vremena koristite tekuüinu za
pranje samo kako se ne bi smrznula.
NAPOMENA
Prednji i stražnji peraþ opskrbljuju se
tekuüinom iz istog spremnika.
AdBlue® (Sa sustavom za
selektivnu katalitiþku
redukciju (SCR))
Rukovanje s tekuüinom AdBlue®
OPREZ
¾Ako tekućina AdBlue® dospije u usta,
odmah isperite usta velikom količinom
vode i zatražite pomoć liječnika. Ako se
tekućina AdBlue
® greškom proguta,
odmah popijte 1 do 2 šalice vode i
zatražite pomoć liječnika.
¾Ako tekućina AdBlue
® dospije u oči,
odmah ih isperite tekućom vodom i
zatražite pomoć liječnika.
¾Nemojte upotrijebiti tekućinu AdBlue
®
ako su prošle 2 godine od datuma
proizvodnje koji je prikazan na
spremniku ili ako je period uporabe
istekao. Ako se upotrebljava tekućina
AdBlue
® kojoj je istekao period uporabe,
sustav za selektivnu katalitičku redukciju
(SCR) neće moći raditi kako treba.
¾Tekućinu AdBlue
® nemojte čuvati u
vozilu. Tekućina AdBlue
® može izgubiti
svojstva ili se može oštetiti interijer vozila
zbog curenja tekućine iz spremnika.
¾Ako tekućina AdBlue
® dospije na obojenu
površinu ili u interijera, odmah ju isperite
vodom ili obrišite mokrom krpom. U
protivnom bi mogla oštetiti obojenu
površinu ili interijer.
¾Ako se oblikuju kristali tekućine AdBlue
®
na obojenoj površini ili interijeru, odmah
ih obrišite mokrom krpom. U protivnom
bi mogla oštetiti obojenu površinu ili
interijer.
Održavanje i briga
Korisniþko održavanje
6-33

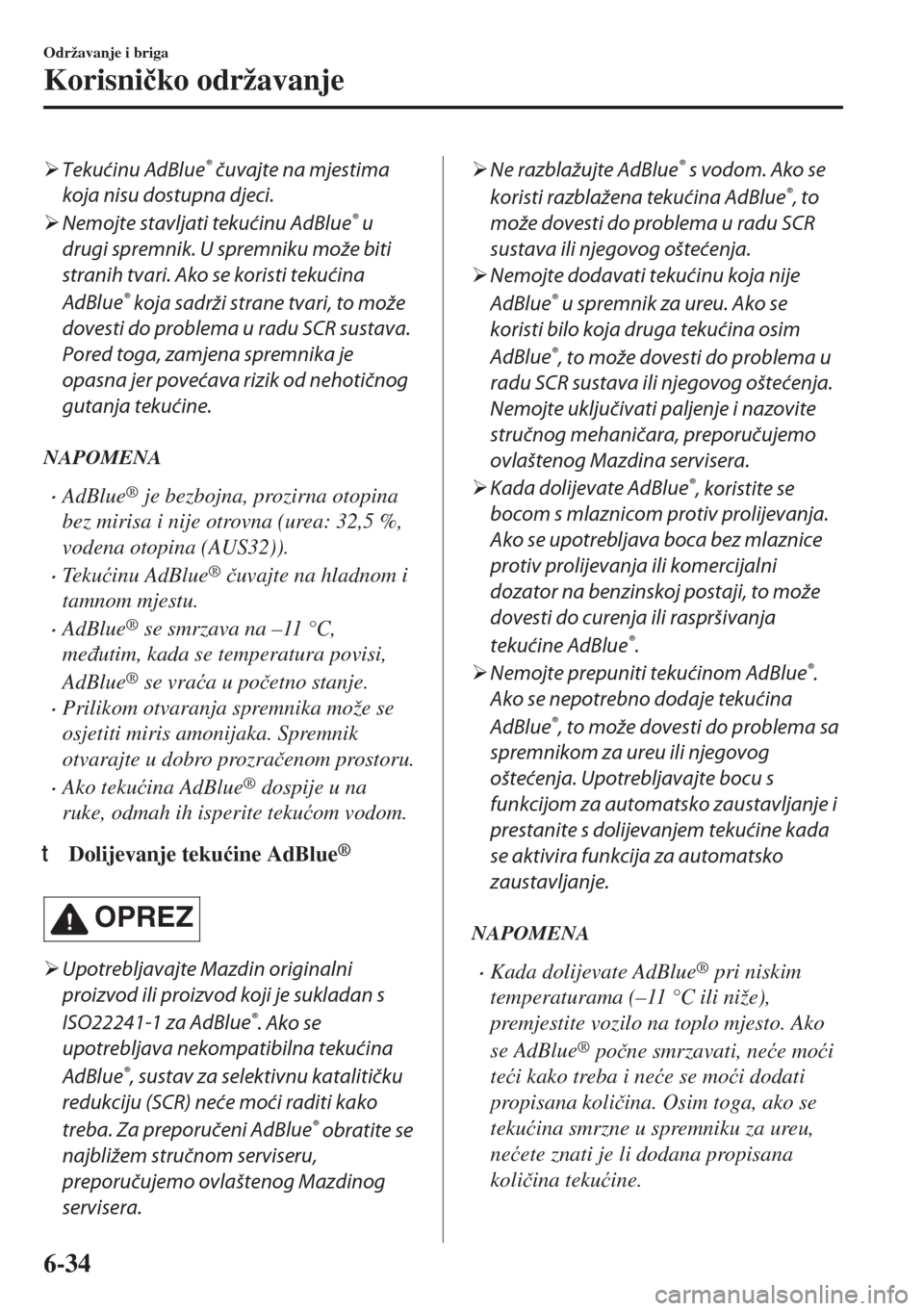

¾Tekućinu AdBlue® čuvajte na mjestima
koja nisu dostupna djeci.
¾Nemojte stavljati tekućinu AdBlue
® u
drugi spremnik. U spremniku može biti
stranih tvari. Ako se koristi tekućina
AdBlue
® koja sadrži strane tvari, to može
dovesti do problema u radu SCR sustava.
Pored toga, zamjena spremnika je
opasna jer povećava rizik od nehotičnog
gutanja tekućine.
NAPOMENA
•AdBlue® je bezbojna, prozirna otopina
bez mirisa i nije otrovna (urea: 32,5 %,
vodena otopina (AUS32)).
•Tekuüinu AdBlue® þuvajte na hladnom i
tamnom mjestu.
•AdBlue® se smrzava na –11 °C,
meÿutim, kada se temperatura povisi,
AdBlue
® se vraüa u poþetno stanje.
•Prilikom otvaranja spremnika može se
osjetiti miris amonijaka. Spremnik
otvarajte u dobro prozraþenom prostoru.
•Ako tekuüina AdBlue® dospije u na
ruke, odmah ih isperite tekuüom vodom.
tDolijevanje tekuüine AdBlue®
OPREZ
¾Upotrebljavajte Mazdin originalni
proizvod ili proizvod koji je sukladan s
ISO22241-1 za AdBlue
®. Ako se
upotrebljava nekompatibilna tekućina
AdBlue
®, sustav za selektivnu katalitičku
redukciju (SCR) neće moći raditi kako
treba. Za preporučeni AdBlue
® obratite se
najbližem stručnom serviseru,
preporučujemo ovlaštenog Mazdinog
servisera.
¾Ne razblažujte AdBlue® s vodom. Ako se
koristi razblažena tekućina AdBlue
®, to
može dovesti do problema u radu SCR
sustava ili njegovog oštećenja.
¾Nemojte dodavati tekućinu koja nije
AdBlue
® u spremnik za ureu. Ako se
koristi bilo koja druga tekućina osim
AdBlue
®, to može dovesti do problema u
radu SCR sustava ili njegovog oštećenja.
Nemojte uključivati paljenje i nazovite
stručnog mehaničara, preporučujemo
ovlaštenog Mazdina servisera.
¾Kada dolijevate AdBlue
®, koristite se
bocom s mlaznicom protiv prolijevanja.
Ako se upotrebljava boca bez mlaznice
protiv prolijevanja ili komercijalni
dozator na benzinskoj postaji, to može
dovesti do curenja ili raspršivanja
tekućine AdBlue
®.
¾Nemojte prepuniti tekućinom AdBlue
®.
Ako se nepotrebno dodaje tekućina
AdBlue
®, to može dovesti do problema sa
spremnikom za ureu ili njegovog
oštećenja. Upotrebljavajte bocu s
funkcijom za automatsko zaustavljanje i
prestanite s dolijevanjem tekućine kada
se aktivira funkcija za automatsko
zaustavljanje.
NAPOMENA
•Kada dolijevate AdBlue® pri niskim
temperaturama (–11 °C ili niže),
premjestite vozilo na toplo mjesto. Ako
se AdBlue
® poþne smrzavati, neüe moüi
teüi kako treba i neüe se moüi dodati
propisana koliþina. Osim toga, ako se
tekuüina smrzne u spremniku za ureu,
neüete znati je li dodana propisana
koliþina tekuüine.
Održavanje i briga
Korisniþko održavanje
6-34

•Dopunjavanje sustava za AdBlue® treba
da vrši struþni serviser, preporuþujemo
ovlaštenog Mazdinog servisera. Ako
želite sami dopuniti AdBlue
®, držite se
postupka za dopunjavanje u nastavku.
Postupak za dopunjavanje
1. Provjerite preostalu koliþinu tekuüine
AdBlue
® na zaslonu za prikaz više
podataka.
(Ploþa s instrumentima (vrsta A))
Pogledajte zaslon Preostala koliþina
tekuüine AdBlue
® i maksimalna
razdaljina vožnje (SKYACTIV-D 2.2)
na stranici 4-32.
(Ploþa s instrumentima (vrsta B))
Pogledajte zaslon Preostala koliþina
tekuüine AdBlue
® i maksimalna
razdaljina vožnje (SKYACTIV-D 2.2)
na stranici 4-53.
Potrebno je dodati 5,0 litara tekuüine
AdBlue
® ili više.
NAPOMENA
Koliþina za dopunu (referentna) u
skladu s prikazom razine AdBlue
® (%)
je sljedeüa:
Postotni (%) prikaz pre-
ostale koliþineReferentna koliþina za
dopunjavanje*1
100 — 75Dopunjavanje nije po-
trebno
70 — 65 Oko 5,0 l
60 — 55 Oko 6,0 l
50 — 40 Oko 7,0 l
35 — 30 Oko 8,0 l
25 — 20 Oko 9,0 l
15 Oko 10,0 l
10 — 0 Oko 11,0 l
*1ýak i ako se AdBlue® doda u prikazanoj
koliþini za dopunu, na zaslonu se neüe moüi
prikazati 100 %.

2. Zaustavite vozilo na ravnoj površini.
3. Pokretanje postavite u položaj OFF.
4.(Karavan)
Otvorite podizna vrata i podignite
ploþu za prtljagu.
Ploča za
prtljagu
(Sedan)
Otvorite poklopac prtljažnika i
uklonite pod prtljažnika.
Podmetač u prtljažniku
Održavanje i briga
Korisniþko održavanje
6-35

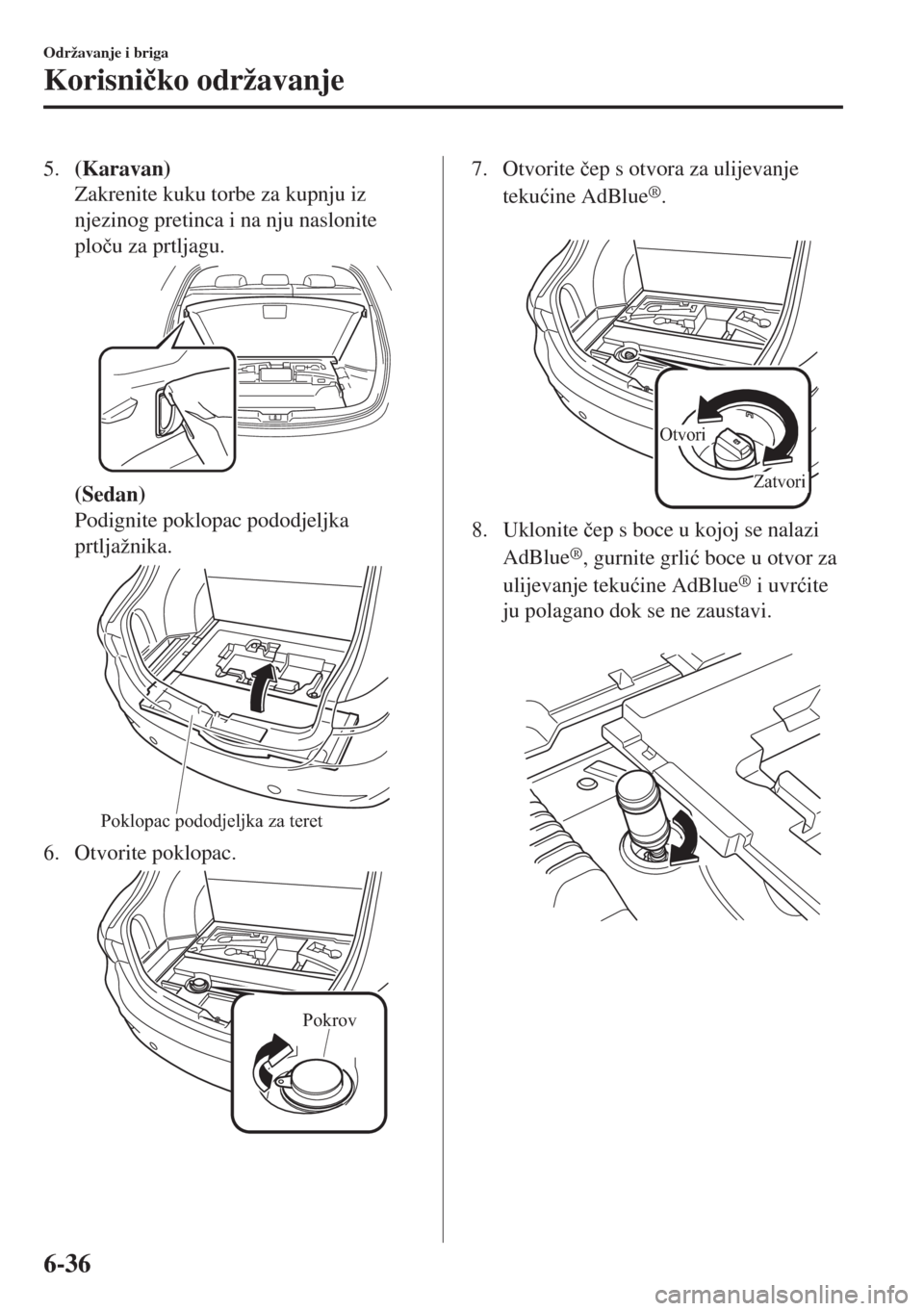

5.(Karavan)
Zakrenite kuku torbe za kupnju iz
njezinog pretinca i na nju naslonite
ploþu za prtljagu.
(Sedan)
Podignite poklopac pododjeljka
prtljažnika.
Poklopac pododjeljka za teret
6. Otvorite poklopac.
Pokrov
7. Otvorite þep s otvora za ulijevanje
tekuüine AdBlue
®.

Otvori
Zatvori
8. Uklonite þep s boce u kojoj se nalazi
AdBlue
®, gurnite grliü boce u otvor za
ulijevanje tekuüine AdBlue
® i uvrüite
ju polagano dok se ne zaustavi.

Održavanje i briga
Korisniþko održavanje
6-36

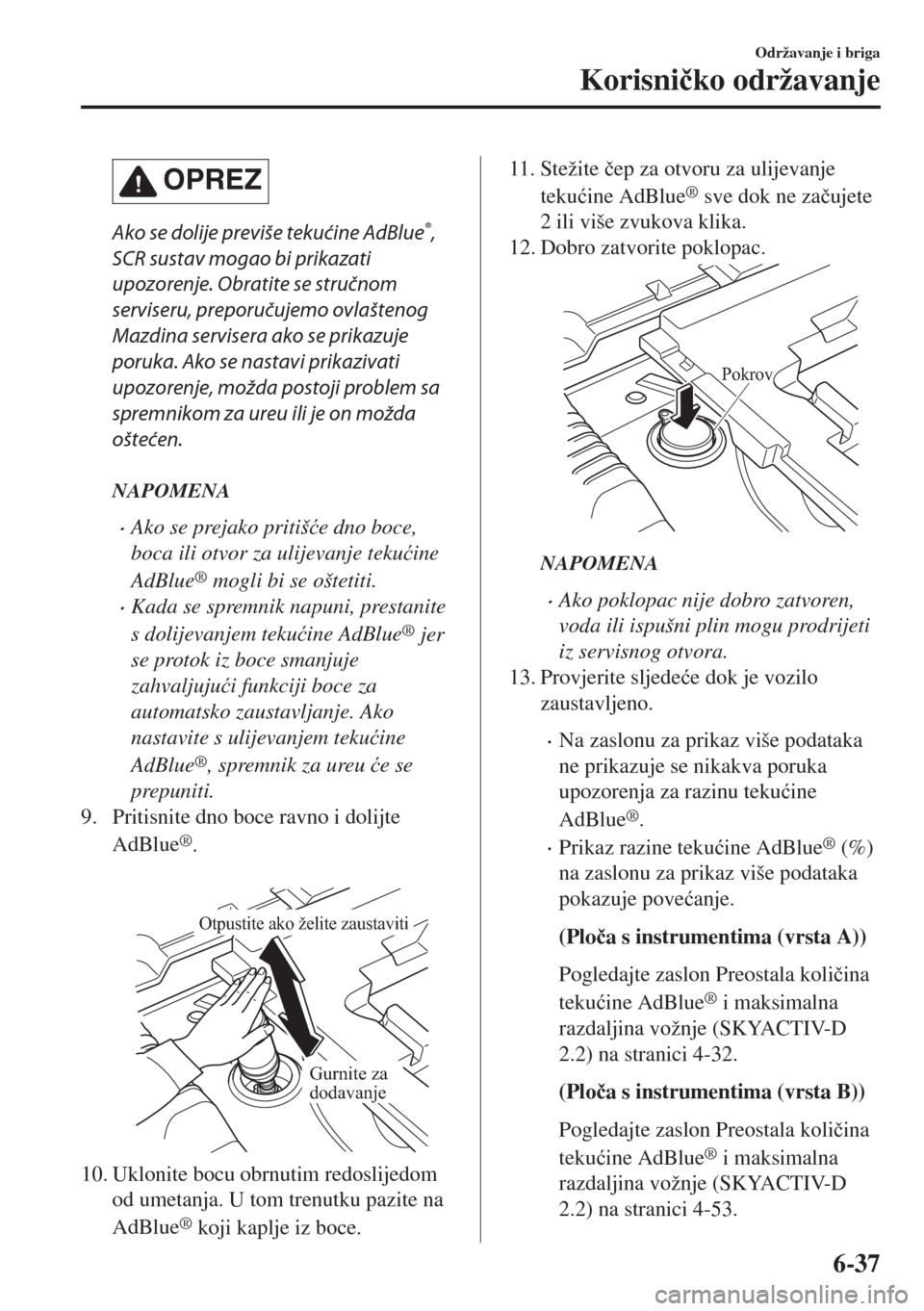

OPREZ
Ako se dolije previše tekućine AdBlue®,
SCR sustav mogao bi prikazati
upozorenje. Obratite se stručnom
serviseru, preporučujemo ovlaštenog
Mazdina servisera ako se prikazuje
poruka. Ako se nastavi prikazivati
upozorenje, možda postoji problem sa
spremnikom za ureu ili je on možda
oštećen.
NAPOMENA
•Ako se prejako pritišüe dno boce,
boca ili otvor za ulijevanje tekuüine
AdBlue
® mogli bi se oštetiti.
•Kada se spremnik napuni, prestanite
s dolijevanjem tekuüine AdBlue
® jer
se protok iz boce smanjuje
zahvaljujuüi funkciji boce za
automatsko zaustavljanje. Ako
nastavite s ulijevanjem tekuüine
AdBlue
®, spremnik za ureu üe se
prepuniti.
9. Pritisnite dno boce ravno i dolijte
AdBlue
®.

Gurnite za
dodavanje
Otpustite ako želite zaustaviti
10. Uklonite bocu obrnutim redoslijedom
od umetanja. U tom trenutku pazite na
AdBlue
® koji kaplje iz boce.
11. Stežite þep za otvoru za ulijevanje
tekuüine AdBlue
® sve dok ne zaþujete
2 ili više zvukova klika.
12. Dobro zatvorite poklopac.
Pokrov
NAPOMENA
•Ako poklopac nije dobro zatvoren,
voda ili ispušni plin mogu prodrijeti
iz servisnog otvora.
13. Provjerite sljedeüe dok je vozilo
zaustavljeno.
•Na zaslonu za prikaz više podataka
ne prikazuje se nikakva poruka
upozorenja za razinu tekuüine
AdBlue
®.
•Prikaz razine tekuüine AdBlue® (%)
na zaslonu za prikaz više podataka
pokazuje poveüanje.
(Ploþa s instrumentima (vrsta A))
Pogledajte zaslon Preostala koliþina
tekuüine AdBlue
® i maksimalna
razdaljina vožnje (SKYACTIV-D
2.2) na stranici 4-32.
(Ploþa s instrumentima (vrsta B))
Pogledajte zaslon Preostala koliþina
tekuüine AdBlue
® i maksimalna
razdaljina vožnje (SKYACTIV-D
2.2) na stranici 4-53.
Održavanje i briga
Korisniþko održavanje
6-37

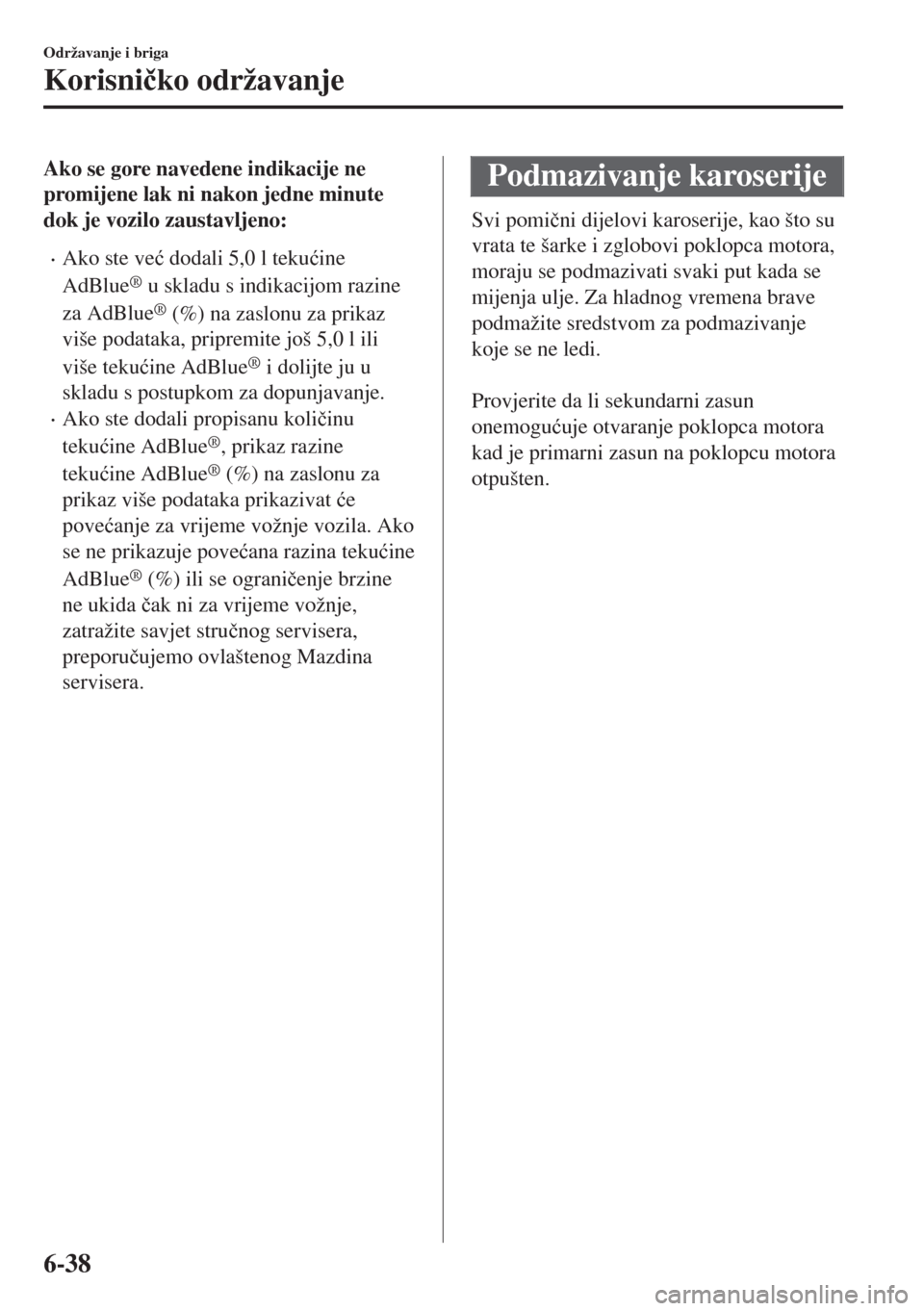

Ako se gore navedene indikacije ne
promijene lak ni nakon jedne minute
dok je vozilo zaustavljeno:
•Ako ste veü dodali 5,0 l tekuüine
AdBlue
® u skladu s indikacijom razine
za AdBlue
® (%) na zaslonu za prikaz
više podataka, pripremite još 5,0 l ili
više tekuüine AdBlue
® i dolijte ju u
skladu s postupkom za dopunjavanje.
•Ako ste dodali propisanu koliþinu
tekuüine AdBlue
®, prikaz razine
tekuüine AdBlue
® (%) na zaslonu za
prikaz više podataka prikazivat üe
poveüanje za vrijeme vožnje vozila. Ako
se ne prikazuje poveüana razina tekuüine
AdBlue
® (%) ili se ograniþenje brzine
ne ukida þak ni za vrijeme vožnje,
zatražite savjet struþnog servisera,
preporuþujemo ovlaštenog Mazdina
servisera.
Podmazivanje karoserije
Svi pomiþni dijelovi karoserije, kao što su
vrata te šarke i zglobovi poklopca motora,
moraju se podmazivati svaki put kada se
mijenja ulje. Za hladnog vremena brave
podmažite sredstvom za podmazivanje
koje se ne ledi.

Provjerite da li sekundarni zasun
onemoguüuje otvaranje poklopca motora
kad je primarni zasun na poklopcu motora
otpušten.
Održavanje i briga
Korisniþko održavanje
6-38

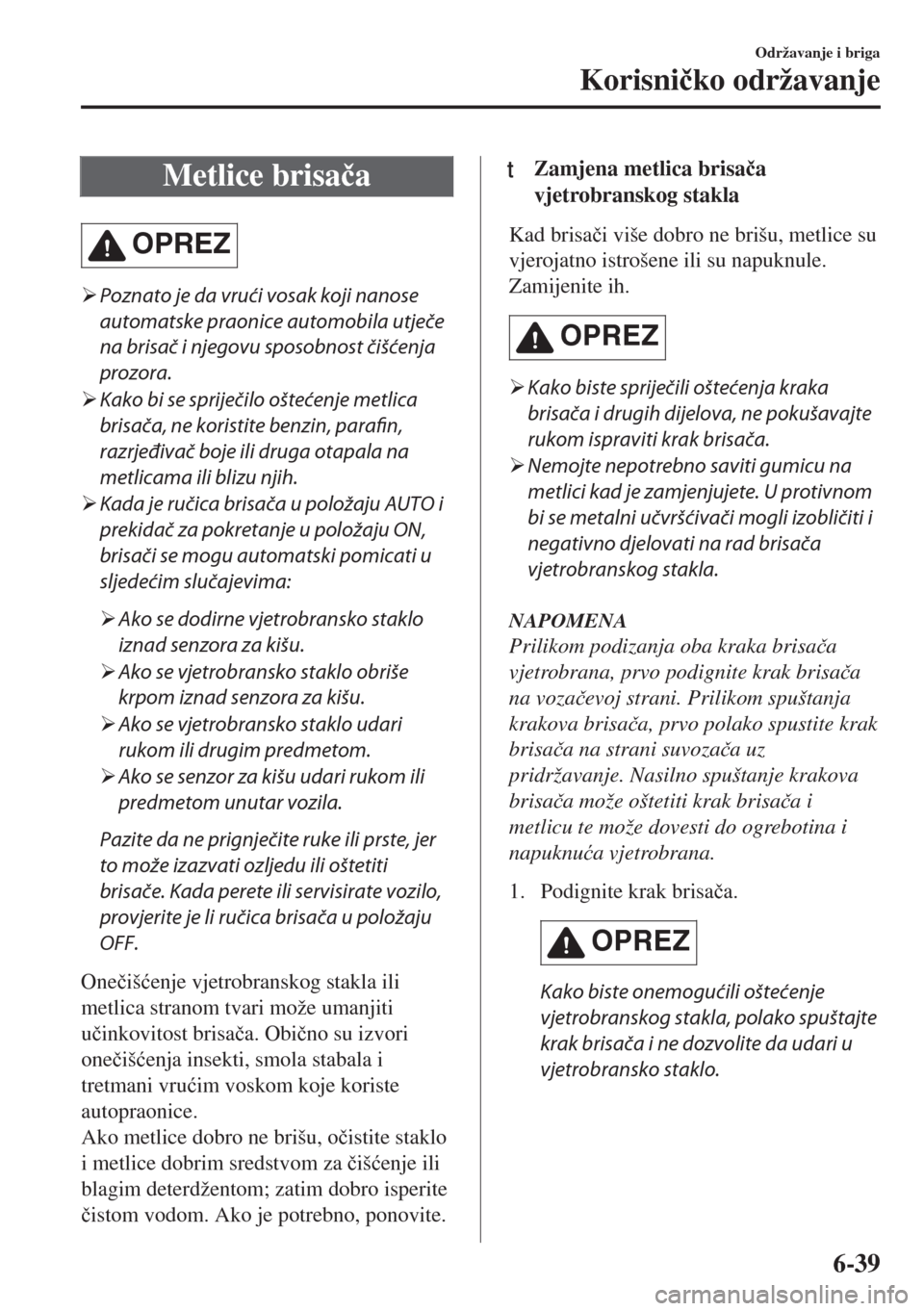

Metlice brisaþa
OPREZ
¾Poznato je da vrući vosak koji nanose
automatske praonice automobila utječe
na brisač i njegovu sposobnost čišćenja
prozora.
¾Kako bi se spriječilo oštećenje metlica
brisača, ne koristite benzin, parafin,
razrjeđivač boje ili druga otapala na
metlicama ili blizu njih.
¾Kada je ručica brisača u položaju AUTO i
prekidač za pokretanje u položaju ON,
brisači se mogu automatski pomicati u
sljedećim slučajevima:
¾Ako se dodirne vjetrobransko staklo
iznad senzora za kišu.
¾Ako se vjetrobransko staklo obriše
krpom iznad senzora za kišu.
¾Ako se vjetrobransko staklo udari
rukom ili drugim predmetom.
¾Ako se senzor za kišu udari rukom ili
predmetom unutar vozila.
Pazite da ne prignječite ruke ili prste, jer
to može izazvati ozljedu ili oštetiti
brisače. Kada perete ili servisirate vozilo,
provjerite je li ručica brisača u položaju
OFF.
Oneþišüenje vjetrobranskog stakla ili
metlica stranom tvari može umanjiti
uþinkovitost brisaþa. Obiþno su izvori
oneþišüenja insekti, smola stabala i
tretmani vruüim voskom koje koriste
autopraonice.
Ako metlice dobro ne brišu, oþistite staklo
i metlice dobrim sredstvom za þišüenje ili
blagim deterdžentom; zatim dobro isperite
þistom vodom. Ako je potrebno, ponovite.
tZamjena metlica brisaþa
vjetrobranskog stakla
Kad brisaþi više dobro ne brišu, metlice su
vjerojatno istrošene ili su napuknule.
Zamijenite ih.
OPREZ
¾Kako biste spriječili oštećenja kraka
brisača i drugih dijelova, ne pokušavajte
rukom ispraviti krak brisača.
¾Nemojte nepotrebno saviti gumicu na
metlici kad je zamjenjujete. U protivnom
bi se metalni učvršćivači mogli izobličiti i
negativno djelovati na rad brisača
vjetrobranskog stakla.
NAPOMENA
Prilikom podizanja oba kraka brisaþa
vjetrobrana, prvo podignite krak brisaþa
na vozaþevoj strani. Prilikom spuštanja
krakova brisaþa, prvo polako spustite krak
brisaþa na strani suvozaþa uz
pridržavanje. Nasilno spuštanje krakova
brisaþa može oštetiti krak brisaþa i
metlicu te može dovesti do ogrebotina i
napuknuüa vjetrobrana.
1. Podignite krak brisaþa.
OPREZ
Kako biste onemogućili oštećenje
vjetrobranskog stakla, polako spuštajte
krak brisača i ne dozvolite da udari u
vjetrobransko staklo.
Održavanje i briga
Korisniþko održavanje
6-39

2. Pomaknite metlicu u smjeru strelice
dok pritišüete jeziþac kraka brisaþa
kako biste uklonili metlicu od kraka
brisaþa.

3. Povucite gumicu metlice u smjeru
strelice i pomaknite je u položaj u
kojem je moguüe provjeriti žlijeb
držaþa metlice.

Žlijeb
4. Povucite kraj gumice metlice sa žlijeba
držaþa metlice u smjeru strelice i
uklonite gumicu metlice s držaþa
metlice.

Žlijeb
Održavanje i briga
Korisniþko održavanje
6-40
