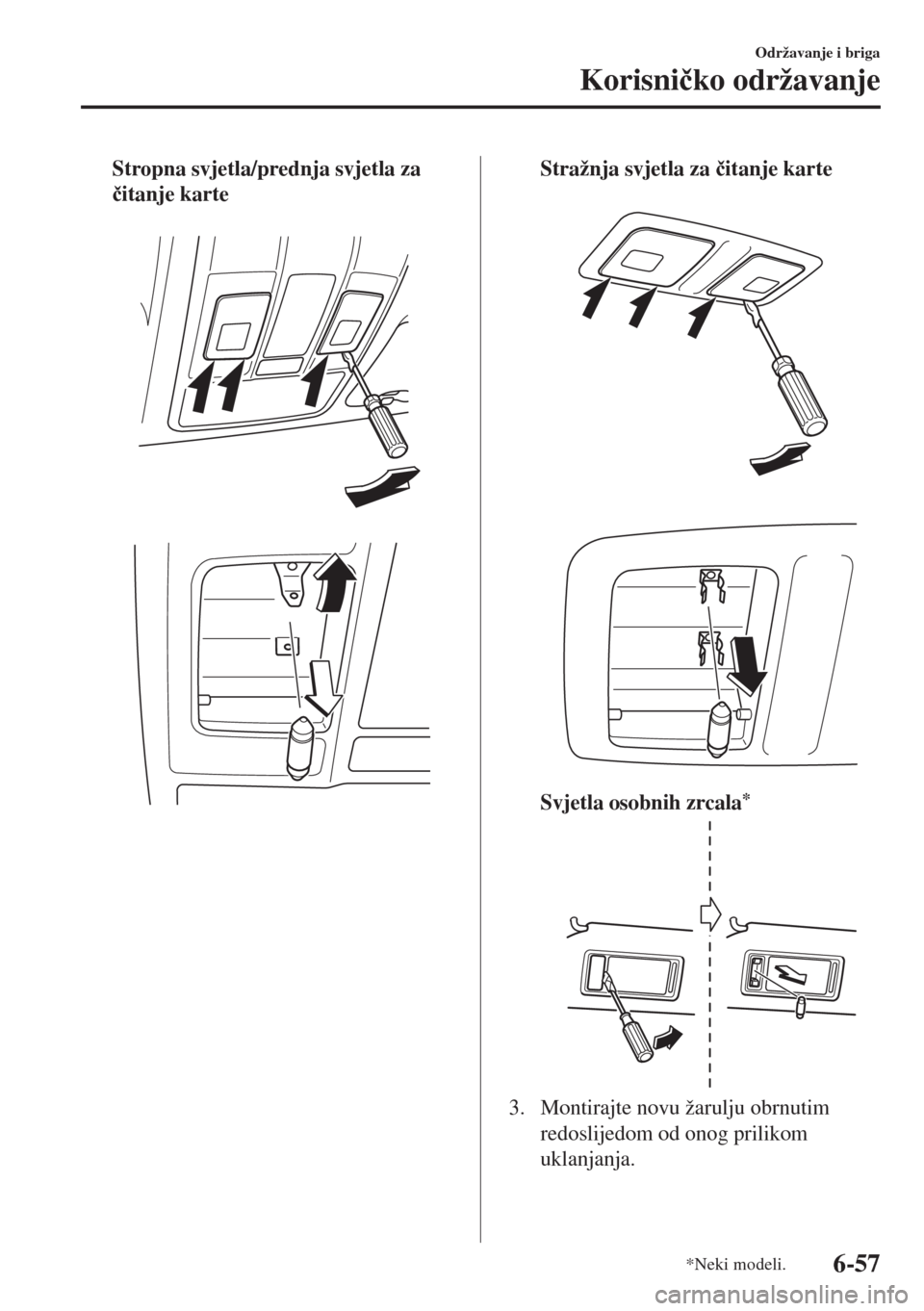

Stropna svjetla/prednja svjetla za
þitanje karte


Stražnja svjetla za þitanje karte


Svjetla osobnih zrcala*
3. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Održavanje i briga
Korisniþko održavanje
*Neki modeli.6-57

Svjetlo u prtljažniku (Sedan)
(LED vrsta)
LED svjetlo se ne može zamijeniti
pojedinaþno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s
jedinicom. Preporuþujemo odlazak u
ovlašteni Mazdin servis kada je potrebna
zamjena.
(Model sa žaruljama)

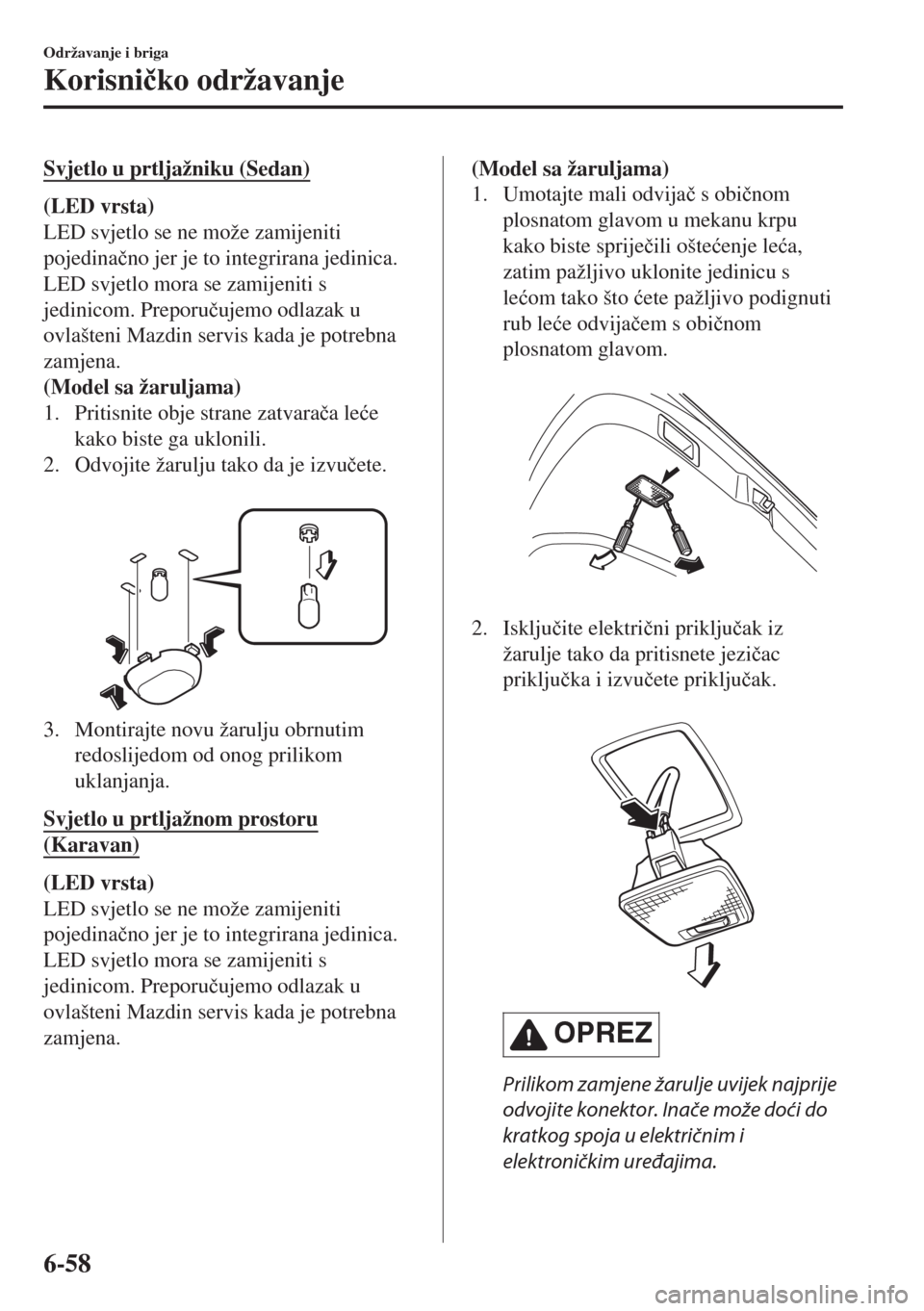

1. Pritisnite obje strane zatvaraþa leüe
kako biste ga uklonili.
2. Odvojite žarulju tako da je izvuþete.

3. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetlo u prtljažnom prostoru
(Karavan)
(LED vrsta)
LED svjetlo se ne može zamijeniti
pojedinaþno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s
jedinicom. Preporuþujemo odlazak u
ovlašteni Mazdin servis kada je potrebna
zamjena.
(Model sa žaruljama)
1. Umotajte mali odvijaþ s obiþnom
plosnatom glavom u mekanu krpu
kako biste sprijeþili ošteüenje leüa,
zatim pažljivo uklonite jedinicu s
leüom tako što üete pažljivo podignuti
rub leüe odvijaþem s obiþnom
plosnatom glavom.

2. Iskljuþite elektriþni prikljuþak iz
žarulje tako da pritisnete jeziþac
prikljuþka i izvuþete prikljuþak.

OPREZ
Prilikom zamjene žarulje uvijek najprije
odvojite konektor. Inače može doći do
kratkog spoja u električnim i
elektroničkim uređajima.
Održavanje i briga
Korisniþko održavanje
6-58

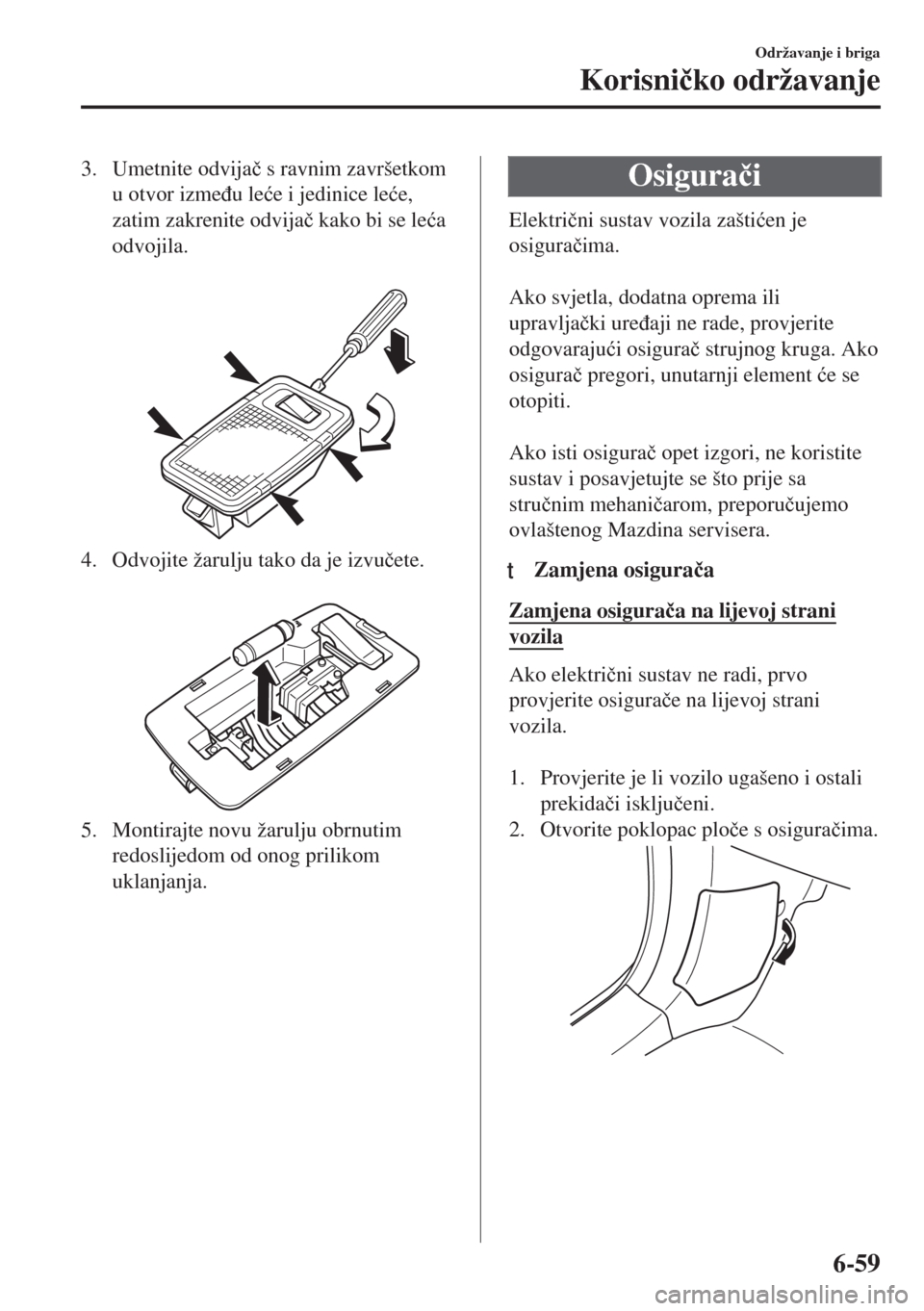

3. Umetnite odvijaþ s ravnim završetkom
u otvor izmeÿu leüe i jedinice leüe,
zatim zakrenite odvijaþ kako bi se leüa
odvojila.

4. Odvojite žarulju tako da je izvuþete.

5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Osiguraþi
Elektriþni sustav vozila zaštiüen je
osiguraþima.

Ako svjetla, dodatna oprema ili
upravljaþki ureÿaji ne rade, provjerite
odgovarajuüi osiguraþ strujnog kruga. Ako
osiguraþ pregori, unutarnji element üe se
otopiti.

Ako isti osiguraþ opet izgori, ne koristite
sustav i posavjetujte se što prije sa
struþnim mehaniþarom, preporuþujemo
ovlaštenog Mazdina servisera.
ttZamjena osiguraþa
Zamjena osiguraþa na lijevoj strani
vozila
Ako elektriþni sustav ne radi, prvo
provjerite osiguraþe na lijevoj strani
vozila.

1. Provjerite je li vozilo ugašeno i ostali
prekidaþi iskljuþeni.
2. Otvorite poklopac ploþe s osiguraþima.
Održavanje i briga
Korisniþko održavanje
6-59

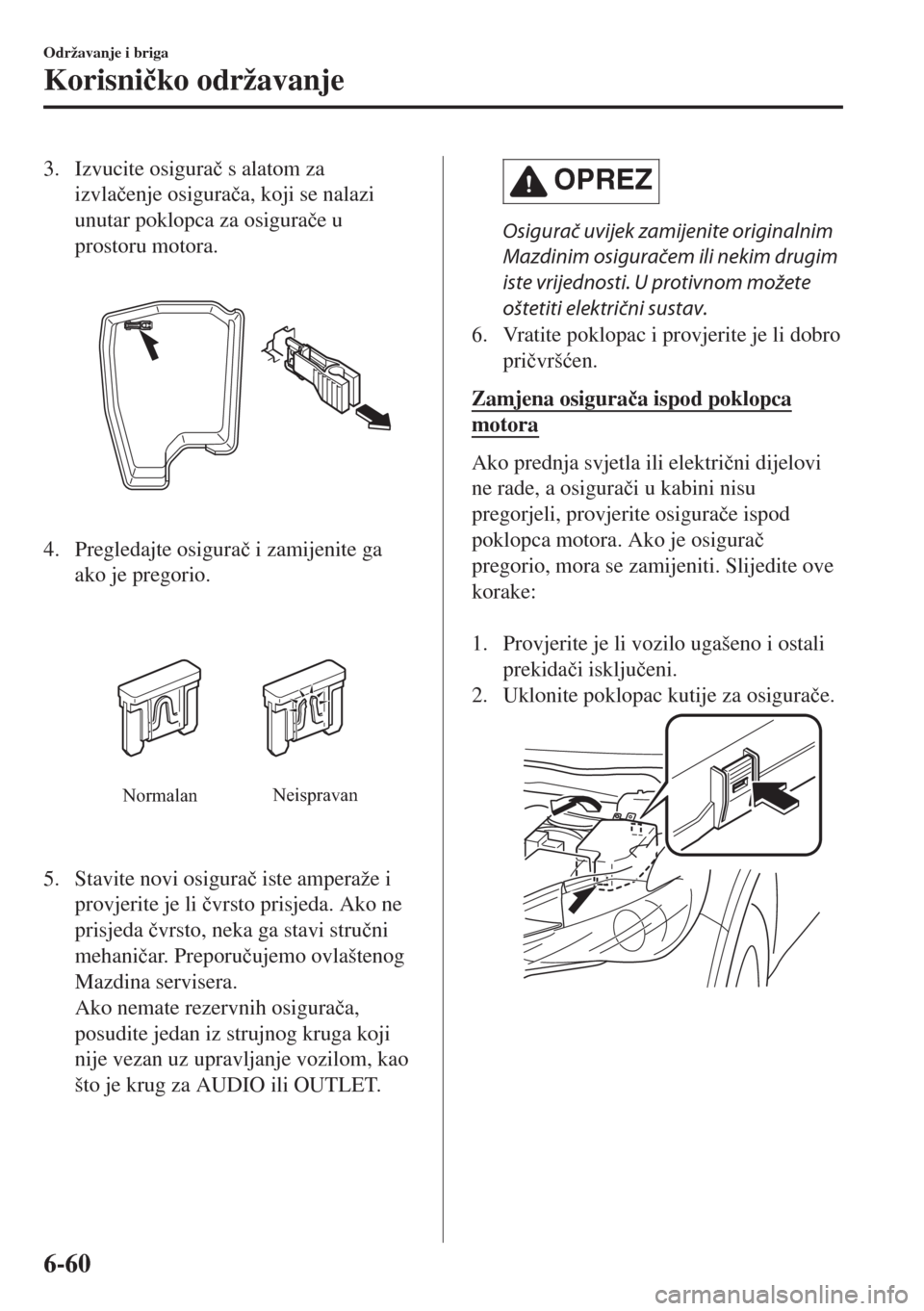

3. Izvucite osiguraþ s alatom za
izvlaþenje osiguraþa, koji se nalazi
unutar poklopca za osiguraþe u
prostoru motora.
4. Pregledajte osiguraþ i zamijenite ga
ako je pregorio.
NormalanNeispravan
5. Stavite novi osiguraþ iste amperaže i
provjerite je li þvrsto prisjeda. Ako ne
prisjeda þvrsto, neka ga stavi struþni
mehaniþar. Preporuþujemo ovlaštenog
Mazdina servisera.
Ako nemate rezervnih osiguraþa,
posudite jedan iz strujnog kruga koji
nije vezan uz upravljanje vozilom, kao
što je krug za AUDIO ili OUTLET.
OPREZ
Osigurač uvijek zamijenite originalnim
Mazdinim osiguračem ili nekim drugim
iste vrijednosti. U protivnom možete
oštetiti električni sustav.
6. Vratite poklopac i provjerite je li dobro
priþvršüen.
Zamjena osiguraþa ispod poklopca
motora
Ako prednja svjetla ili elektriþni dijelovi
ne rade, a osiguraþi u kabini nisu
pregorjeli, provjerite osiguraþe ispod
poklopca motora. Ako je osiguraþ
pregorio, mora se zamijeniti. Slijedite ove
korake:

1. Provjerite je li vozilo ugašeno i ostali
prekidaþi iskljuþeni.
2. Uklonite poklopac kutije za osiguraþe.
Održavanje i briga
Korisniþko održavanje
6-60

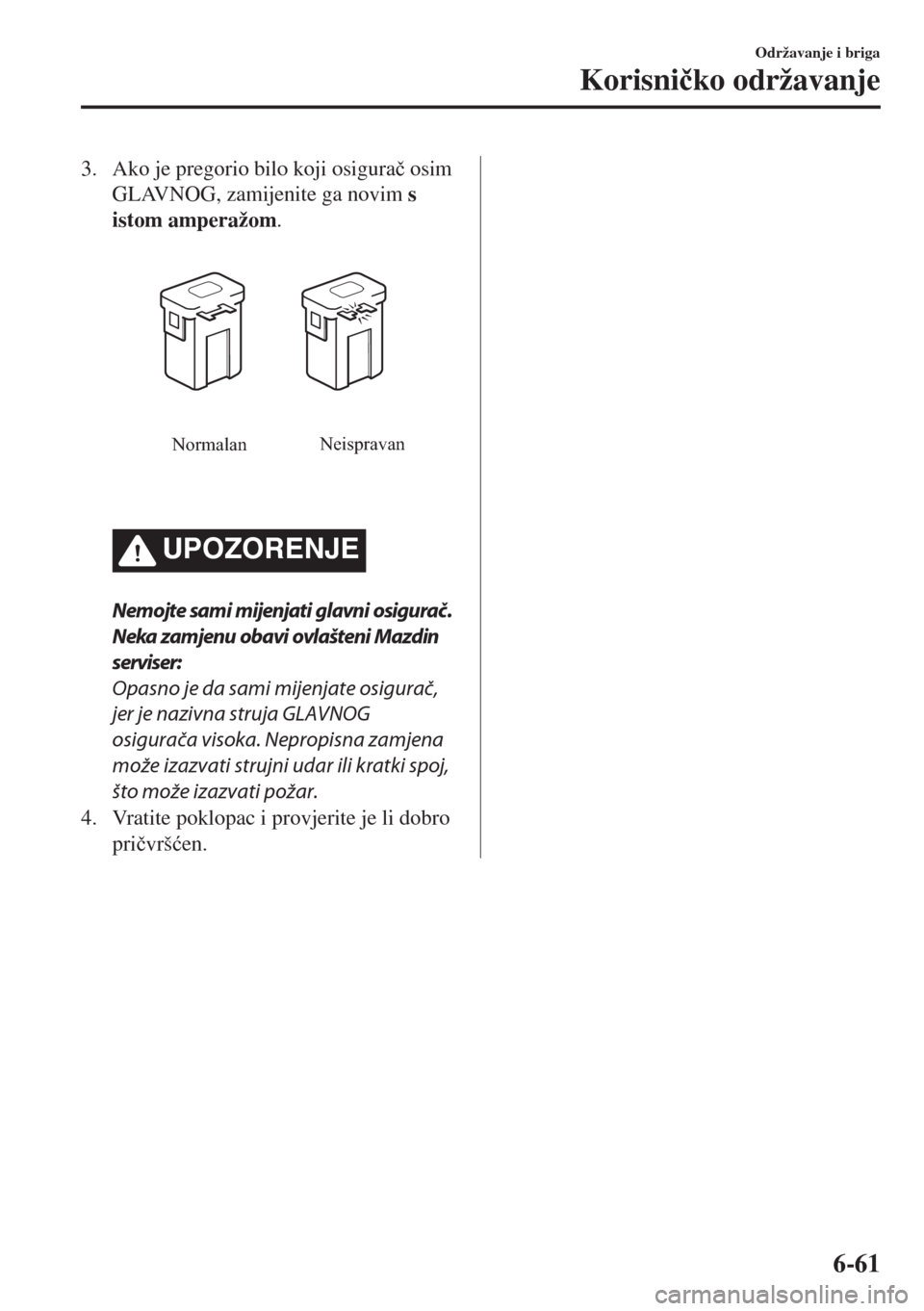

3. Ako je pregorio bilo koji osiguraþ osim
GLAVNOG, zamijenite ga novim s
istom amperažom.
NormalanNeispravan
UPOZORENJE
Nemojte sami mijenjati glavni osigurač.
Neka zamjenu obavi ovlašteni Mazdin
serviser:
Opasno je da sami mijenjate osigurač,
jer je nazivna struja GLAVNOG
osigurača visoka. Nepropisna zamjena
može izazvati strujni udar ili kratki spoj,
što može izazvati požar.
4. Vratite poklopac i provjerite je li dobro
priþvršüen.
Održavanje i briga
Korisniþko održavanje
6-61

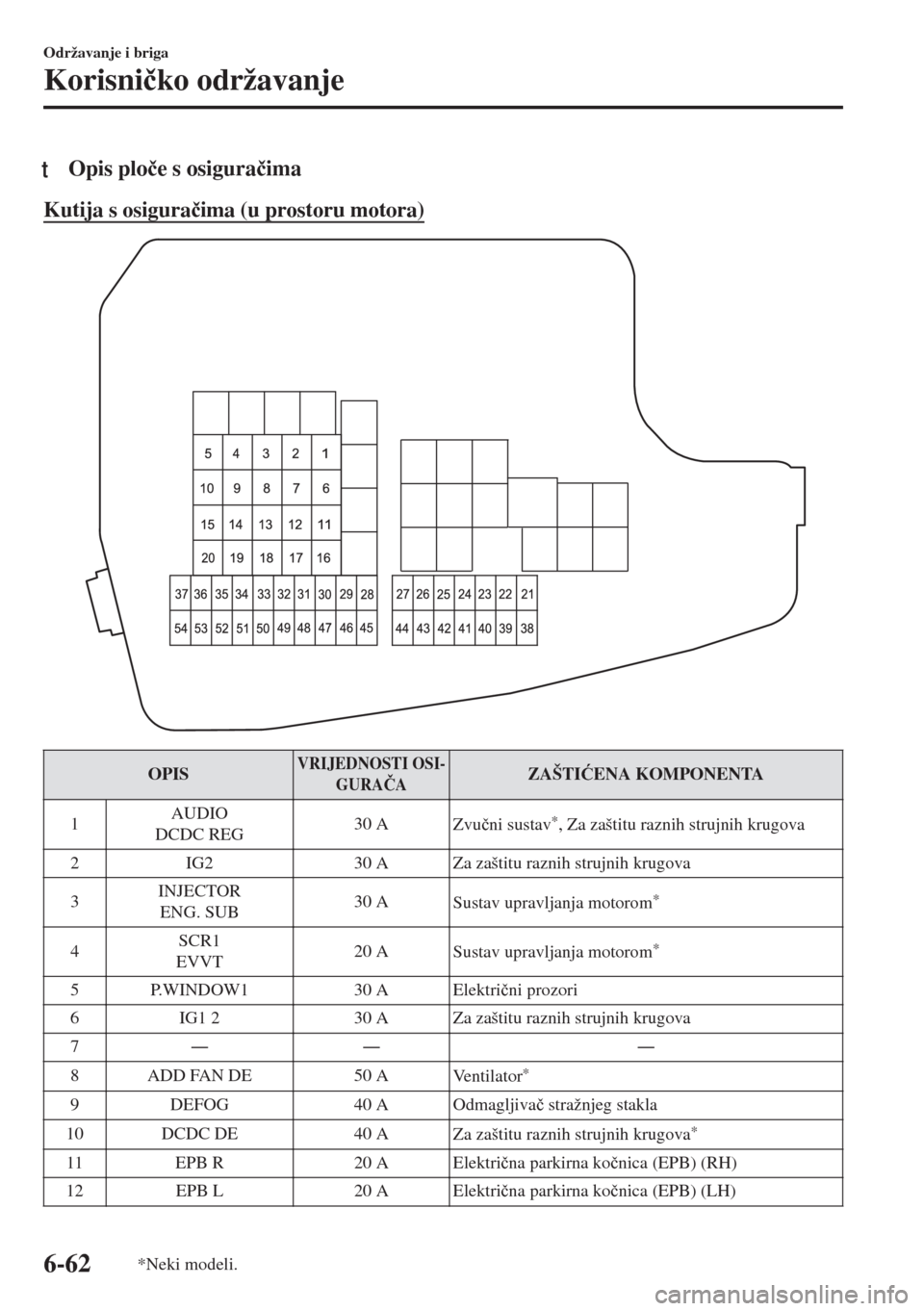

tOpis ploþe s osiguraþima
Kutija s osiguraþima (u prostoru motora)
OPISVRIJEDNOSTI OSI-
GURAýAZAŠTIûENA KOMPONENTA
1AUDIO
DCDC REG30 A
Zvuþni sustav
*, Za zaštitu raznih strujnih krugova
2 IG2 30 A Za zaštitu raznih strujnih krugova
3INJECTOR
ENG. SUB30 A
Sustav upravljanja motorom
*
4SCR1
EVVT20 A
Sustav upravljanja motorom*
5 P.WINDOW1 30 A Elektriþni prozori
6 IG1 2 30 A Za zaštitu raznih strujnih krugova
7ŠŠ Š
8 ADD FAN DE 50 A
Ventilator
*
9 DEFOG 40 A Odmagljivaþ stražnjeg stakla
10 DCDC DE 40 A
Za zaštitu raznih strujnih krugova
*
11 EPB R 20 A Elektriþna parkirna koþnica (EPB) (RH)
12 EPB L 20 A Elektriþna parkirna koþnica (EPB) (LH)
Održavanje i briga
Korisniþko održavanje
6-62*Neki modeli.

OPISVRIJEDNOSTI OSI-
GURAýAZAŠTIûENA KOMPONENTA
13 CABIN.+B 50 A Za zaštitu raznih strujnih krugova
14 FAN GE 30 A
Ventilator
*
15 ENG.MAIN 40 A Sustav upravljanja motorom
16 ABS/DSC M 50 A ABS, dinamiþni sustav kontrole stabilnosti
17 HEATER 40 A Klima ureÿaj
18 WIPER 20 A Brisaþ i peraþ vjetrobranskog stakla
19 FAN DE 50 A
Ventilator
*
20 ADD FAN GE 30 A
Ventilator*
21 ENGINE3 15 A Sustav upravljanja motorom
22 ENGINE2 15 A Sustav upravljanja motorom
23 AUDIO2 7,5 A Audiosustav
24 METER2 10 A
Ploþa s instrumentima
*
25 SRS1 7,5 A Zraþni jastuk
26 METER1 10 A Ploþa s instrumentima
27 ENGINE.IG1 7,5 A Sustav upravljanja motorom
28 AT 15 ASustav upravljanja mjenjaþem
*, Pokretaþ za pokreta-
nje
29 H/CLEAN 20 A
Peraþ prednjih svjetala
*
30 A/C 7,5 A Klima ureÿaj
31 AT PUMP 15 A
Sustav upravljanja mjenjaþem
*
32 HORN 15 A Sirena
33 R.WIPER 15 A
Brisaþ stražnjeg prozora
*, Protuprovalni sustav*
34 H/L HI 20 A Duga prednja svjetla
35ŠŠ Š
36 WIPER.DEI 20 A
Odmrzivaþ brisaþa vjetrobranskog stakla
*
37 ENG.+B 7,5 A Sustav upravljanja motorom
38 H/L LOW L 15 A Prednje kratko svjetlo (LR)
39 GLOW SIG 5 A
Sustav upravljanja motorom
*
40ENGINE1
ENGINE415 A Sustav upravljanja motorom
41 C/U IG1 15 A Za zaštitu raznih strujnih krugova
42 ST.HEATER 15 A
Grijani upravljaþ
*
43ŠŠ Š
44 AUDIO1 25 A Audiosustav
45 ABS/DSC S 30 A ABS, dinamiþni sustav kontrole stabilnosti
Održavanje i briga
Korisniþko održavanje
*Neki modeli.6-63

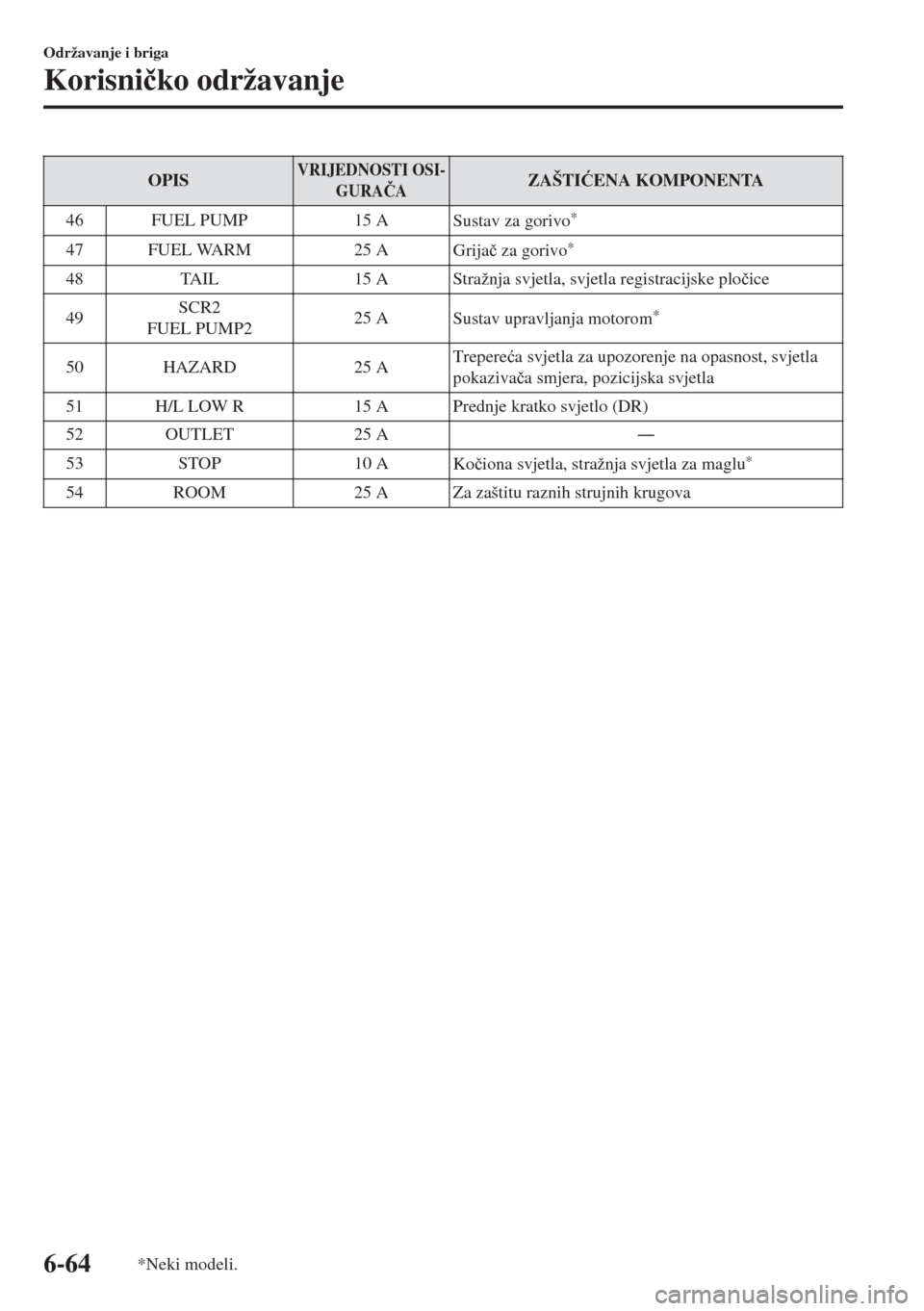

OPISVRIJEDNOSTI OSI-
GURAýAZAŠTIûENA KOMPONENTA
46 FUEL PUMP 15 A
Sustav za gorivo
*
47 FUEL WARM 25 A
Grijaþ za gorivo*
48 TAIL 15 A Stražnja svjetla, svjetla registracijske ploþice
49SCR2
FUEL PUMP225 A
Sustav upravljanja motorom
*
50 HAZARD 25 ATrepereüa svjetla za upozorenje na opasnost, svjetla
pokazivaþa smjera, pozicijska svjetla
51 H/L LOW R 15 A Prednje kratko svjetlo (DR)
52 OUTLET 25 AŠ
53 STOP 10 A
Koþiona svjetla, stražnja svjetla za maglu
*
54 ROOM 25 A Za zaštitu raznih strujnih krugova
Održavanje i briga
Korisniþko održavanje
6-64*Neki modeli.
