2018 MAZDA MODEL 6 Upute za uporabu (in Croatian)

NAPOMENA
Buduüi da se prikazana slika, kao što je dolje prikazano, i stvarni uvjeti prilikom parkiranja
mogu razlikovati, uvijek vlastitim o

Kad je iza vozila oštra kosina
Kad se na stražnjoj strani vozila nalazi jaka uzbrdica (nizbrdica), predmet koji se prikazuje
na zaslonu izgledat üe dalje (na nizbrdici: bliže) nego u stvarnosti.
A AB
B
Čini se
dalje nego
u stvarnosti
Objekt u stvarnom
položaju Objekt u stvarnom položaju
Objekt na zaslonu
A: udaljenost između vozila i predmeta prikazana na zaslonu.
B: stvarna udaljenost između vozila i objekta.Objekt na zaslonuČini se
bliže nego
u
stvarnosti
Trodimenzionalni predmet na stražnjoj strani vozila
Kako se vodeüe linije udaljenosti prikazuju na ravnoj površini, udaljenost prikazanih
trodimenzionalnih predmeta koji se pojavljuju na zaslonu þinit üe se drukþija nego u
stvarnosti.
A
A
C B
CB
(stvarna udaljenost) B > C = A
Otkrivena udaljenost na zaslonu A > B > C(zaslonski prikaz)
(stvarni uvjeti)
Provjerite okruženje kako biste bili sigurni
(Vrsta prikaza pomoünih linija za predviÿen put vozila)
Vožnja unatrag blizu trodimenzionalnog predmeta
Kod vožnje unatrag blizu viseüeg predmeta, vozilo može udariti predmet þak i ako
predviÿena linija ne dodiruje predmet na ekranu. Položaj predmeta prikazan na ekranu
razliþit je od stvarnog položaja zato što su predviÿene linije smjera na zaslonu prikazane na
temelju ravne površine ceste. Kod parkiranja unatrag blizu viseüeg predmeta osobno
provjerite uvjete sa stražnje strane.
Tijekom vožnje
Monitor za stražnji prikaz
4-324

(zaslonski prikaz) (stvarni prikaz)
Provjerite okruženje kako biste bili sigurni
ttPodešavanje kvalitete slike
UPOZORENJE
Uvijek podešavajte kvalitetu slike monitora za stražnji pregled dok je vozilo zaustavljeno:
Kvalitetu slike monitora za stražnji pregled ne podešavajte dok upravljate vozilom.
Podešavanje kvalitete slike monitora za stražnji pregled poput svjetline, kontrasta, boje i
nijanse dok upravljate vozilom je opasno jer može omesti vašu pažnju od upravljanja
vozilom, što može dovesti do nezgode.
Podešavanje kvalitete slike mora se izvesti dok je ruþica mjenjaþa (ruþni mjenjaþ) ili ruþica
za promjenu brzine (automatski mjenjaþ) u položaju za vožnju unatrag (R).
Podesiti možete 4 postavke: svjetlinu, kontrast, boju i nijansu. Kod podešavanja obratite
dovoljno pozornosti na okolinu vozila.
1. Odaberite ikonu
na zaslonu za prikaz kartica.
2. Odaberite karticu željenu stavke.
3. Prilagodite svjetlinu, kontrast, nijansu i boju pomoüu klizaþa.
Ako morate resetirati, pritisnite gumb za resetiranje.
4. Odaberite ikonu
na zaslonu za zatvaranje kartica.
Tijekom vožnje
Monitor za stražnji prikaz
4-325

Sustav senzora za parkiranje*
Senzori za parkiranje koriste se ultrazvuþnim senzorima za otkrivanje prepreka oko vozila
kad se vozi malom brzinom, kao pri parkiranju vozila u garaži ili tijekom boþnog parkiranja,
a zvuk alarma i pokazatelj za detekciju
* obavještavaju vozaþa o približnoj udaljenosti od
vozila do okružujuüe prepreke.

Prednji senzor
Prednji kutni senzorStražnji senzor
Stražnji kutni senzor
Prednji senzor
Prednji kutni senzorStražnji senzor
Stražnji kutni senzor
Sedan
Karavan
UPOZORENJE
Nemojte se u potpunosti oslanjati na sustav senzora i obavezno za vrijeme vožnje vizualno
provjerite sigurnost oko vozila:
Sustav može pomoći vozaču vozila prilikom parkiranja pri vožnji unaprijed i unatrag. Domet
detekcije senzora je ograničen, stoga vožnja vozila samo uz oslanjanje na senzore može
dovesti do nezgode. Uvijek za vrijeme vožnje vizualnim putem potvrdite sigurnost oko vozila.
NAPOMENA
•Ne montirajte nikakve pomoüne ureÿaje u dometu senzora za detekciju. Oni mogu utjecati
na rad sustava.
•Ovisno o vrsti smetnje i uvjetima u okruženju, domet detekcije senzora može se suziti ili
senzori neüe moüi detektirati prepreke.
Tijekom vožnje
Sustav senzora za parkiranje
4-326*Neki modeli.

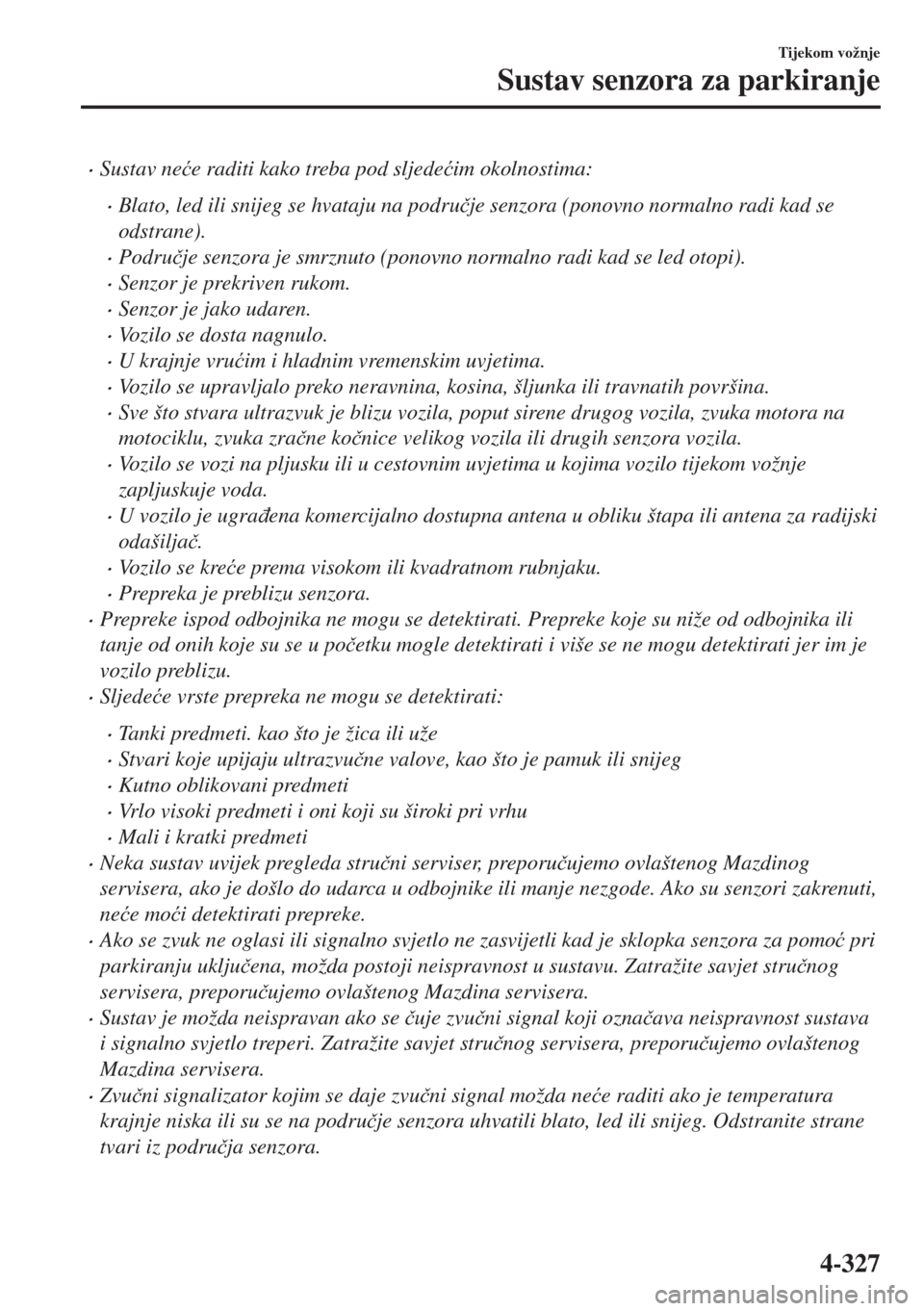

•Sustav neüe raditi kako treba pod sljedeüim okolnostima:
•Blato, led ili snijeg se hvataju na podruþje senzora (ponovno normalno radi kad se
odstrane).
•Podruþje senzora je smrznuto (ponovno normalno radi kad se led otopi).
•Senzor je prekriven rukom.
•Senzor je jako udaren.
•Vozilo se dosta nagnulo.
•U krajnje vruüim i hladnim vremenskim uvjetima.
•Vozilo se upravljalo preko neravnina, kosina, šljunka ili travnatih površina.
•Sve što stvara ultrazvuk je blizu vozila, poput sirene drugog vozila, zvuka motora na
motociklu, zvuka zraþne koþnice velikog vozila ili drugih senzora vozila.
•Vozilo se vozi na pljusku ili u cestovnim uvjetima u kojima vozilo tijekom vožnje
zapljuskuje voda.
•U vozilo je ugraÿena komercijalno dostupna antena u obliku štapa ili antena za radijski
odašiljaþ.
•Vozilo se kreüe prema visokom ili kvadratnom rubnjaku.
•Prepreka je preblizu senzora.
•Prepreke ispod odbojnika ne mogu se detektirati. Prepreke koje su niže od odbojnika ili
tanje od onih koje su se u poþetku mogle detektirati i više se ne mogu detektirati jer im je
vozilo preblizu.
•Sljedeüe vrste prepreka ne mogu se detektirati:
•Tanki predmeti. kao što je žica ili uže
•Stvari koje upijaju ultrazvuþne valove, kao što je pamuk ili snijeg
•Kutno oblikovani predmeti
•Vrlo visoki predmeti i oni koji su široki pri vrhu
•Mali i kratki predmeti
•Neka sustav uvijek pregleda struþni serviser, preporuþujemo ovlaštenog Mazdinog
servisera, ako je došlo do udarca u odbojnike ili manje nezgode. Ako su senzori zakrenuti,
neüe moüi detektirati prepreke.
•Ako se zvuk ne oglasi ili signalno svjetlo ne zasvijetli kad je sklopka senzora za pomoü pri
parkiranju ukljuþena, možda postoji neispravnost u sustavu. Zatražite savjet struþnog
servisera, preporuþujemo ovlaštenog Mazdina servisera.
•Sustav je možda neispravan ako se þuje zvuþni signal koji oznaþava neispravnost sustava
i signalno svjetlo treperi. Zatražite savjet struþnog servisera, preporuþujemo ovlaštenog
Mazdina servisera.
•Zvuþni signalizator kojim se daje zvuþni signal možda neüe raditi ako je temperatura
krajnje niska ili su se na podruþje senzora uhvatili blato, led ili snijeg. Odstranite strane
tvari iz podruþja senzora.
Tijekom vožnje
Sustav senzora za parkiranje
4-327

tDomet detekcije senzora
Senzori detektiraju prepreku unutar sljedeüeg opsega.

Raspon detekcije prednjeg senzora
Raspon detekcije prednjeg kutnog senzoraRaspon detekcije stražnjeg senzora Raspon detekcije stražnjega kutnog senzora
B
A
D
CA: Otprilike 55 cm
B: Otprilike 55 cm
C: Otprilike 100 cm
D: Otprilike 150 cm
Pregled prikaza udaljenosti
Prikaz Razmak izmeÿu prepreke i vozila
Bez monitora za pregled od 360°
S monitorom za
pregled od 360°Prednji senzor
*/
prednji kutni sen-
zor
*
Stražnji senzor /
stražnji kutni senzor Bez prednjeg sen-
zora i prednjeg
kutnog senzoraS prednjim senzo-
rom i prednjim
kutnim senzorom
Zeleno
Prednji senzor:
Približno.
100Š60 cmStražnji senzor:
Približno.
150Š60 cm
Tijekom vožnje
Sustav senzora za parkiranje
4-328*Neki modeli.

Prikaz Razmak izmeÿu prepreke i vozila
Bez monitora za pregled od 360°
S monitorom za
pregled od 360°Prednji senzor
*/
prednji kutni sen-
zor
*
Stražnji senzor /
stražnji kutni senzor Bez prednjeg sen-
zora i prednjeg
kutnog senzoraS prednjim senzo-
rom i prednjim
kutnim senzorom
Žuto
Prednji senzor:
Približno. 60Š45 cm
Prednji kutni senzor:
Približno. 55Š38 cmStražnji senzor:
Približno. 60Š45 cm
Stražnji kutni senzor:
Približno. 55Š38 cm
Naranþasto
Prednji senzor:
Približno. 45Š35 cm
Prednji kutni senzor:
Približno. 38Š25 cmStražnji senzor:
Približno. 45Š35 cm
Stražnji kutni senzor:
Približno. 38Š25 cm
Crveno
Prednji senzor:
Unutar približno
35 cm
Prednji kutni senzor:
Unutar približno
25 cmStražnji senzor:
Unutar približno
35 cm
Stražnji kutni senzor:
Unutar približno
25 cm
Tijekom vožnje
Sustav senzora za parkiranje
*Neki modeli.4-329

tRad sustava senzora za pomoü pri parkiranju
Vozila bez prednjeg senzora / prednjega kutnog senzora
Parkirni senzori mogu se upotrebljavati kad se ruþica mjenjaþa / ruþica za promjenu brzine
prebaci u položaj R dok je pokretanje u položaju ON.
Vozila s prednjim senzorom / prednjim kutnim senzorom
Kad se pritisne prekidaþ senzora za parkiranje dok je pokretanje u položaju ON, oglasit üe
se zvuk alarma i ukljuþit üe se signalno svjetlo.
Kad se pokretanje prebaci u položaj ON dok je parkirni senzor aktiviran, ukljuþit üe se
signalno svjetlo.
Ponovno pritisnite prekidaþ kako biste ga iskljuþili.
Signalno svjetlo
Uvjeti rada
Sustav parkirnih senzora može se upotrebljavati kad su zadovoljeni svi sljedeüi uvjeti:
•Ako je pokretanje u položaju ON (ukljuþeno).
•Prekidaþ parkirnog senzora je ukljuþen.
NAPOMENA
•(Vozilo s automatskim mjenjaþem)
Pokazatelj detekcije i zvuþni alarm prednjih senzora / prednjih kutnih senzora ne rade kad
je ruþica za odabir brzine u položaju P.
•Pokazatelj detekcije i zvuk alarma neüe se aktivirati ako je aktivirana parkirna koþnica.
Tijekom vožnje
Sustav senzora za parkiranje
