2018 MAZDA MODEL 2 Manual del propietario (in Spanish)

6–65
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)



DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
1 C/U IG1 15 A Para proteger varios circuitos
2 ENGINE IG1 7,5 A Sistema de control del motor
3 SUNROOF 10 A —
4 INTERIOR 15 A Luz en el techo
5

7,5 A Sistema de control del motor
6 AUDIO2 15 A Sistema de audio
7 METER1 10 A Grupo de instrumentos
8 SRS1 7,5 A Bolsa de aire
9 METER2 7,5 A Grupo de instrumentos
*
10 RADIO 7,5 A Sistema de audio
11 ENGINE3 15 A Sistema de control del motor
12 ENGINE1 15 A Sistema de control del motor
13 ENGINE2 15 A Sistema de control del motor
14 AUDIO1 25 A Sistema de audio
Mazda2_8FS6-SP-17A_Edition2.indb 65Mazda2_8FS6-SP-17A_Edition2.indb 652016/11/09 16:31:372016/11/09 16:31:37

6–66
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
15 A/C MAG 7,5 A Acondicionador de aire
*
16 AT PUMP 15 A Sistema de control de transmisión *
17 AT 15 A Sistema de control de transmisión *
18 D.LOCK 25 A Cerraduras de puertas eléctricas
19 H/L RH 20 A Faro (Derecha)
20

7,5 A Sistema de control del motor
21 TAIL 20 A Luces de cola, luces de placa de matrícula, luces de posición
22 ST.HEATER 15 A —
— — —
23 ROOM 25 A Luz en el techo
24 FOG 15 A Faros antiniebla delanteros
*
25 H/CLEAN 20 A Lavador de faros *
26 STOP 10 A Luces de freno, faro antiniebla trasero *
27 HORN 15 A Bocina
28 H/L LH 20 A Faro (Izquierda)
29 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
*
30 HAZARD 15 A Destelladores de aviso de peligro, señales de viraje
31 FUEL PUMP 15 A Sistema de combustible
*
32 FUEL WARM 25 A Calentador de combustible *
33 WIPER 20 A Limpiador de parabrisas
34

50 A Para proteger varios circuitos
35 FAN2 30 A Ventilador del enfriamiento
*
36 FUEL PUMP 30 A —
37 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
*
38 EVVT 20 A Sistema de control del motor *
39 — — —
40 FAN1 30 A Ventilador del enfriamiento
*
41 FAN3 40 A Ventilador del enfriamiento *
42 ENG.MAIN 40 A Sistema de control del motor
43 EPS 60 A Sistema de dirección asistida
*
44 DEFOG 40 A Desempañador de luneta trasera
45 IG2 30 A Para proteger varios circuitos
46 INJECTOR 30 A Sistema de control del motor
*
47 HEATER 40 A Acondicionador de aire
48 P.WINDOW1 30 A Elevalunas eléctricos
49 DCDC DE 40 A Para proteger varios circuitos
*

Mazda2_8FS6-SP-17A_Edition2.indb 66Mazda2_8FS6-SP-17A_Edition2.indb 662016/11/09 16:31:382016/11/09 16:31:38

6–67
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Bloque de fusibles (Lado izquierdo)



DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
1 — — —
2 — — —
3 — — —
4 — — —
5 F.OUTLET 15 A Conectores de accesorios
6 — — —
7 AT IND 7,5 A Indicador de cambio de transmisión automática
*
8 MIRROR 7,5 A Espejo con control eléctrico
9 — — —
10 P.WINDOW2 25 A Elevalunas eléctricos
11 R.WIPER 15 A Limpiador y lavador de luneta trasera
12 P.SEAT D 30A —
— — —
13 — — —
14 SRS2/ESCL 15 A Bloqueo electrónico de dirección
15 SEAT WARM 20 A Calefacción del asiento
*
16 M.DEF 7,5 A Desempañador de espejo *

Mazda2_8FS6-SP-17A_Edition2.indb 67Mazda2_8FS6-SP-17A_Edition2.indb 672016/11/09 16:31:382016/11/09 16:31:38

6–68
Mantenimiento y cuidado
Cuidado de la apariencia
Cuidado exterior
La pintura de su Mazda es el resultado
de lo más avanzado en composición de
pinturas y métodos de aplicación.

Sin embargo, si no tiene cuidado los
problemas del medio ambiente pueden
dañar las propiedades de la pintura.

A continuación siguen algunos ejemplos
de problemas y consejos sobre como
solucionarlos.
Quemadura o decoloración causadas
por la lluvia ácida o industrial
Ocurrencia
La polución industrial y las emisiones de
los vehículos liberadas al aire se mezclan
con la lluvia y el rocío para formar
ácidos. Estos ácidos pueden caer sobre la
terminación del vehículo. Al evaporarse el
agua, el ácido se concentra y puede dañar
la terminación.
Cuanto más tiempo permanezca el
ácido sobre la carrocería, mayor será la
posibilidad de que sufra daños.
Prevención
Es necesario que lave y encere su vehículo
para proteger su terminación de acuerdo
con las instrucciones en esta sección. Estos
pasos los debe realizar inmediatamente
que sospeche que ha caído lluvia ácida
sobre el vehículo.
Daños causados por excrementos de
aves, insectos o savia de árboles
Ocurrencia
Los excrementos de las aves contienen
ácidos. Si no se limpian pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.

Los insectos que quedan pegados a la
superfi cie de la pintura y se descomponen,
forman compuestos corrosivos. Si no se
limpian estos compuestos pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.

La savia de los árboles se endurecerá y
quedará pagada a la pintura. Si raspa la savia
una vez que se haya endurecido, la pintura
se podría desprender junto con la savia.
Prevención
Es necesario que lave y encere bien su
Mazda para proteger su terminación de
acuerdo con las instrucciones en esta
sección. Esto lo debe realizar tan pronto
como sea posible.

Los excrementos de las aves los puede
limpiar con una esponja suave y agua. Si
estuviera de viaje y no tuviera una a mano,
moje un papel tisú para limpiarlos. Deberá
encerar el área limpiada de acuerdo con las
instrucciones en esta sección.
Los insectos y la savia de los árboles
también se pueden limpiar con una esponja
suave y agua o con un limpiador químico
en venta en comercios.

Otro método es cubrir la zona afectada con
un periódico húmedo durante una a dos
horas. Después retire el periódico y limpie
los restos con agua.
Mazda2_8FS6-SP-17A_Edition2.indb 68Mazda2_8FS6-SP-17A_Edition2.indb 682016/11/09 16:31:392016/11/09 16:31:39

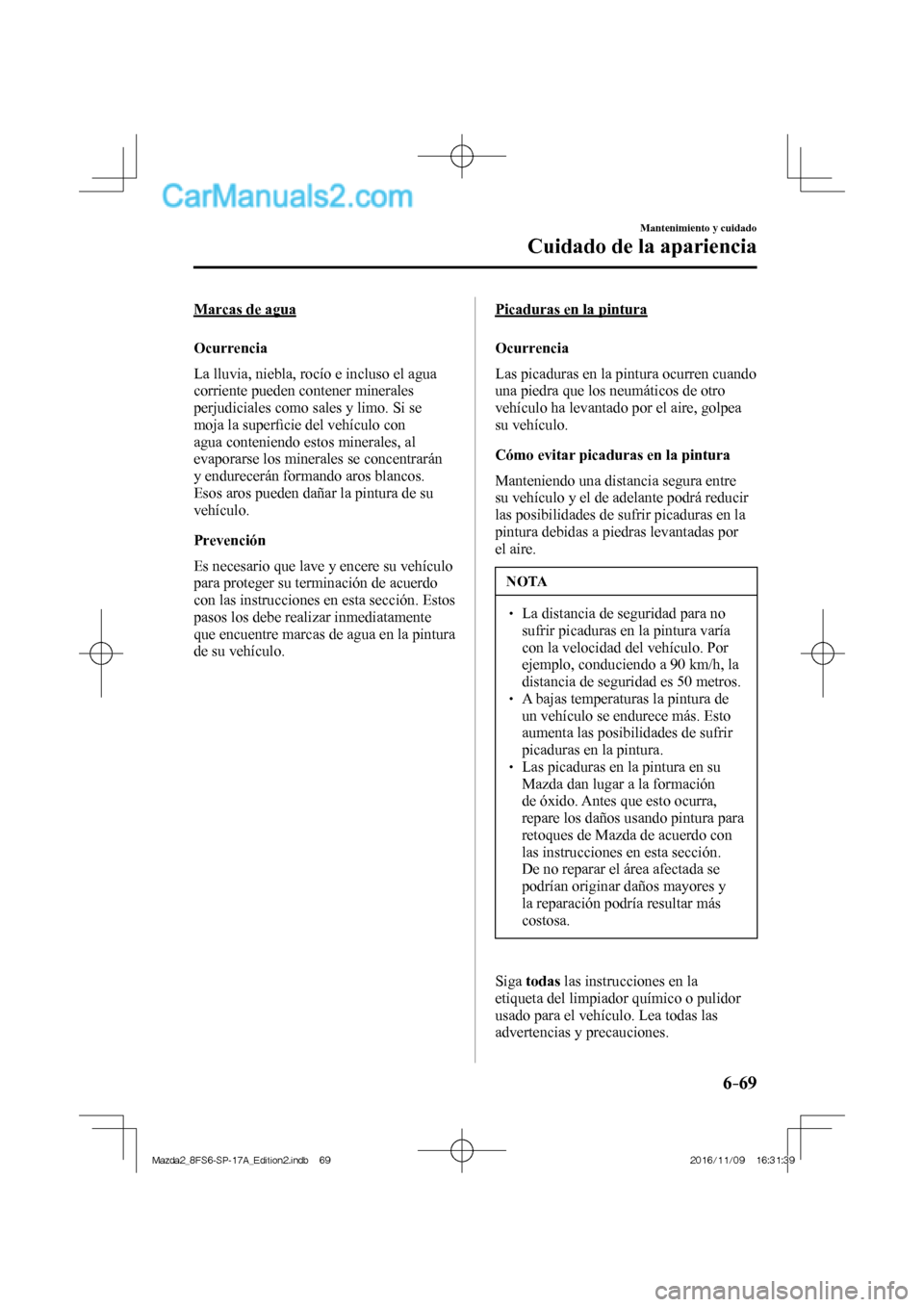

6–69
Mantenimiento y cuidado
Cuidado de la apariencia
Marcas de agua
Ocurrencia
La lluvia, niebla, rocío e incluso el agua
corriente pueden contener minerales
perjudiciales como sales y limo. Si se
moja la superfi cie del vehículo con
agua conteniendo estos minerales, al
evaporarse los minerales se concentrarán
y endurecerán formando aros blancos.
Esos aros pueden dañar la pintura de su
vehículo.
Prevención
Es necesario que lave y encere su vehículo
para proteger su terminación de acuerdo
con las instrucciones en esta sección. Estos
pasos los debe realizar inmediatamente
que encuentre marcas de agua en la pintura
de su vehículo. Picaduras en la pintura
Ocurrencia
Las picaduras en la pintura ocurren cuando
una piedra que los neumáticos de otro
vehículo ha levantado por el aire, golpea
su vehículo.
Cómo evitar picaduras en la pintura
Manteniendo una distancia segura entre
su vehículo y el de adelante podrá reducir
las posibilidades de sufrir picaduras en la
pintura debidas a piedras levantadas por
el aire.
NOTA
  La distancia de seguridad para no
sufrir picaduras en la pintura varía
con la velocidad del vehículo. Por
ejemplo, conduciendo a 90 km/h, la
distancia de seguridad es 50 metros.
  A bajas temperaturas la pintura de
un vehículo se endurece más. Esto
aumenta las posibilidades de sufrir
picaduras en la pintura.
  Las picaduras en la pintura en su
Mazda dan lugar a la formación
de óxido. Antes que esto ocurra,
repare los daños usando pintura para
retoques de Mazda de acuerdo con
las instrucciones en esta sección.
De no reparar el área afectada se
podrían originar daños mayores y
la reparación podría resultar más
costosa.

Siga todas las instrucciones en la
etiqueta del limpiador químico o pulidor
usado para el vehículo. Lea todas las
advertencias y precauciones.
Mazda2_8FS6-SP-17A_Edition2.indb 69Mazda2_8FS6-SP-17A_Edition2.indb 692016/11/09 16:31:392016/11/09 16:31:39

6–70
Mantenimiento y cuidado
Cuidado de la apariencia
Mantenimiento del acabado
Lavado
PRECAUCION
  Con la palanca de limpiaparabrisas
en la posición
y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:
 


 Si el parabrisas encima del sensor
de lluvia se toca o limpia con un
paño.
 


 Si el parabrisas se golpea desde
afuera o desde adentro del vehículo
con una mano u otro objeto.
  Mantenga las manos y los raspadores
alejados del parabrisas cuando la
palanca del limpiaparabrisas se
encuentra en la posición
y el
encendido se gira a ON pues se
puede pellizcar los dedos o los
limpiadores y las hojas de los
limpiadores se pueden dañar si los
limpiadores se activan
automáticamente.
 Si va a limpiar el parabrisas,
asegúrese que los limpiadores se
desconectan completamente (cuando
sea lo más probable que el motor
quede funcionando) eso es muy
importante cuando limpia el hielo y
la nieve.
 
 No derrame agua en el
compartimiento del motor. De
lo contrario, podría resultar en
problemas de arranque del motor o
daños en partes eléctricas.
PRECAUCION
  Al lavar y encerar el vehículo, tenga
mucho cuidado de hacer demasiada
fuerza en una sola área del techo del
vehículo o la antena. De lo contrario,
se podría dañar el vehículo o la
antena.
Para proteger el acabado de la
oxidación y el deterioro, lave su Mazda
cuidadosamente y frecuentemente al
menos una vez al mes con agua tibia o fría.

Si lava mal el vehículo, podría rayar la
superfi cie de la pintura. A continuación se
indican algunos ejemplos sobre cuando
pueden ocurrir rayaduras.

La superfi cie de la pintura podría resultar
con rayaduras cuando:
 


 Se lava el vehículo sin primero enjuagar
el polvo y otras partículas extrañas.
 


 Se lava el vehículo con un paño áspero,
seco o sucio.
 


 Se lava el vehículo en un lavadero
automático de coches que usa cepillos
sucios o demasiado duros.
 


 Se usan limpiadores o ceras que
contienen abrasivos.

NOTA
  Mazda no se hace responsable por
rayaduras causadas por lavaderos
automáticos de coches o por lavar el
vehículo siguiendo procedimientos
inadecuados.
  Las rayaduras son más visibles en
vehículos de colores oscuros.
Mazda2_8FS6-SP-17A_Edition2.indb 70Mazda2_8FS6-SP-17A_Edition2.indb 702016/11/09 16:31:392016/11/09 16:31:39

6–71
Mantenimiento y cuidado
Cuidado de la apariencia
Para minimizar las rayaduras en el
acabado de la pintura del vehículo:
 


 Antes de lavar, enjuague el polvo u otras
partículas extrañas usando agua tibia o
fría.
 


 Use abundante agua tibia o fría y un
paño suave para lavar el vehículo. No
use un paño de nylon.
 


 Frote suavemente al lavar o secar el
vehículo.
 


 Lleve su vehículo a un lavadero
automático de coches que mantenga
correctamente sus cepillos.
 


 No use limpiadores o ceras que
contengan abrasivos.

PRECAUCION
  No emplee ningún tipo de esponja
de metal, limpiador abrasivo, ni
detergentes fuertes que contengan
reactivos cáusticos o alcalinos
para limpiar las partes de aluminio
cromadas o anodizadas. La capa
protectora se puede dañar; también
los limpiadores y detergentes pueden
decolorar o deteriorar la pintura.
 
 (Con antena desmontable)  Para evitar que se dañe la antena,
desmóntela antes de ingresar con el
vehículo en un lavadero automático o
al pasar por debajo de un lugar bajo.
Elimine especialmente la sal, el polvo,
el lodo u otras materias que se hayan
acumulado en el lado inferior de los
guardabarros y asegúrese que los orifi cios
de drenaje de la parte inferior de las
puertas y paneles están limpios.
El acabado de los vehículos puede dañarse
por el polvo, los insectos muertos, la savia
de los árboles, la contaminación industrial,
el excremento de pájaros y otros, si
éstos permanecen largo tiempo sobre la
pintura del vehículo. Si no fuera sufi ciente
limpiarlo con agua use un jabón para
lavado de coches suave.

Enjuague usando bastante agua fría o tibia.
No deje que el jabón se seque sobre el
acabado.

Después de lavar el vehículo, séquelo bien
con un trapo limpio para evitar que se
marque al secarse las gotas de agua.
ADVERTENCIA
Seque los frenos que se humedecen
conduciendo lentamente el vehículo,
liberando el pedal del acelerador y
aplicando ligeramente los frenos varias
veces hasta que el rendimiento de los
frenos vuelva a la normalidad:
Conducir con los frenos mojados es
peligroso. La distancia de frenado
aumenta o el vehículo se puede ir hacia
un lado al frenar lo cual resultará en
un accidente grave. Frenar ligeramente
indicará si los frenos se vieron
afectados.
Al usar un lavadero automático
 




 Retraiga los espejos de puerta.



 Los cepillos del lavadero automático
pueden reducir el lustre de la pintura o
deteriorar la pintura.

Mazda2_8FS6-SP-17A_Edition2.indb 71Mazda2_8FS6-SP-17A_Edition2.indb 712016/11/09 16:31:402016/11/09 16:31:40

6–72
Mantenimiento y cuidado
Cuidado de la apariencia
Al usar un sistema de lavador de
automóviles con agua a alta presión
Dependiendo del tipo de máquina de
lavado de automóviles existen lavadores
de automóviles con agua a alta presión y
temperatura de agua alta Si la tobera del
lavador de automóviles se pone demasiado
cerca del vehículo, la fuerza del chorro
puede dañar o deformar las molduras,
afectar el sellado de las partes, y hacer
que entre agua. Mantenga sufi ciente
distancia (30 cm o más) entre la tobera y
el vehículo. Además, no transcurra mucho
tiempo aplicando el chorro en la misma
área del vehículo, y tenga cuidado al
aplicar el chorro entre hendiduras de las
puertas y alrededor de las ventanillas.
Encerado
Deberá encerar el vehículo cuando note
que el agua ya no forma pequeñas cuentas
al caer sobre la pintura.
Siempre lave y seque bien el vehículo
antes de encerarlo. Además de encerar la
carrocería, encere los adornos metálicos
para mantener el lustre.


1. Use cera que no contenga abrasivos.
La cera con abrasivos quitará la pintura
y podría dañar las piezas metálicas
brillantes.
2. Use una cera natural de buena calidad
para metales, mica y colores sólidos.
3. Al encerar, cubra parejamente con la
esponja suministrada o un paño suave.
4. Limpie la cera con un paño suave.

NOTA
Los quitamanchas usados para limpiar
aceite, alquitrán ya materiales similares
quitan también la cera. Vuelva a encerar
estas zonas incluso si el resto del
vehículo no lo necesita.
Retoque de pintura dañada
Repare cualquier daño causado a la pintura
por piedras, golpes contra otros vehículos
u otros objetos al estacionar, etc.,
empleando pintura de retoque de Mazda
antes que se forme corrosión. Primero,
limpie el polvo y la grasitud.

Si el metal ya ha empezado a corroerse:


1. Quite todo el óxido con lija.
2. Limpie el lugar con un trapo suave y
limpio.
3. Prepare el área a pintar con
imprimación antióxido.
4. Luego que se ha secado, retoque la
parte dañada.

No habrá ningún problema si se deja
esta tarea a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Protección de las cavidades
Las cavidades del vehículo tienen
protección de fábrica; pero la protección
adicional cuando el vehículo está en
circulación prolongará la duración de la
carrocería.
Se recomienda consultar a un técnico
experto, le recomendamos un técnico
autorizado Mazda para poder obtener más
protección para su vehículo.
Mazda2_8FS6-SP-17A_Edition2.indb 72Mazda2_8FS6-SP-17A_Edition2.indb 722016/11/09 16:31:402016/11/09 16:31:40
