2018 MAZDA MODEL 2 Manual del propietario (in Spanish)

7–3
Si surge un problema
Estacionando en caso de emergencia
*Algunos modelos.
Correa de retención del
triángulo de emergencia
en el camino (Modelo con
compuerta trasera)
*
Mantenga el triángulo de emergencia para
la carretera en el adorno de lado derecho y
asegure la correa.


Correa

Mazda2_8FS6-SP-17A_Edition2.indb 3Mazda2_8FS6-SP-17A_Edition2.indb 32016/11/09 16:31:432016/11/09 16:31:43

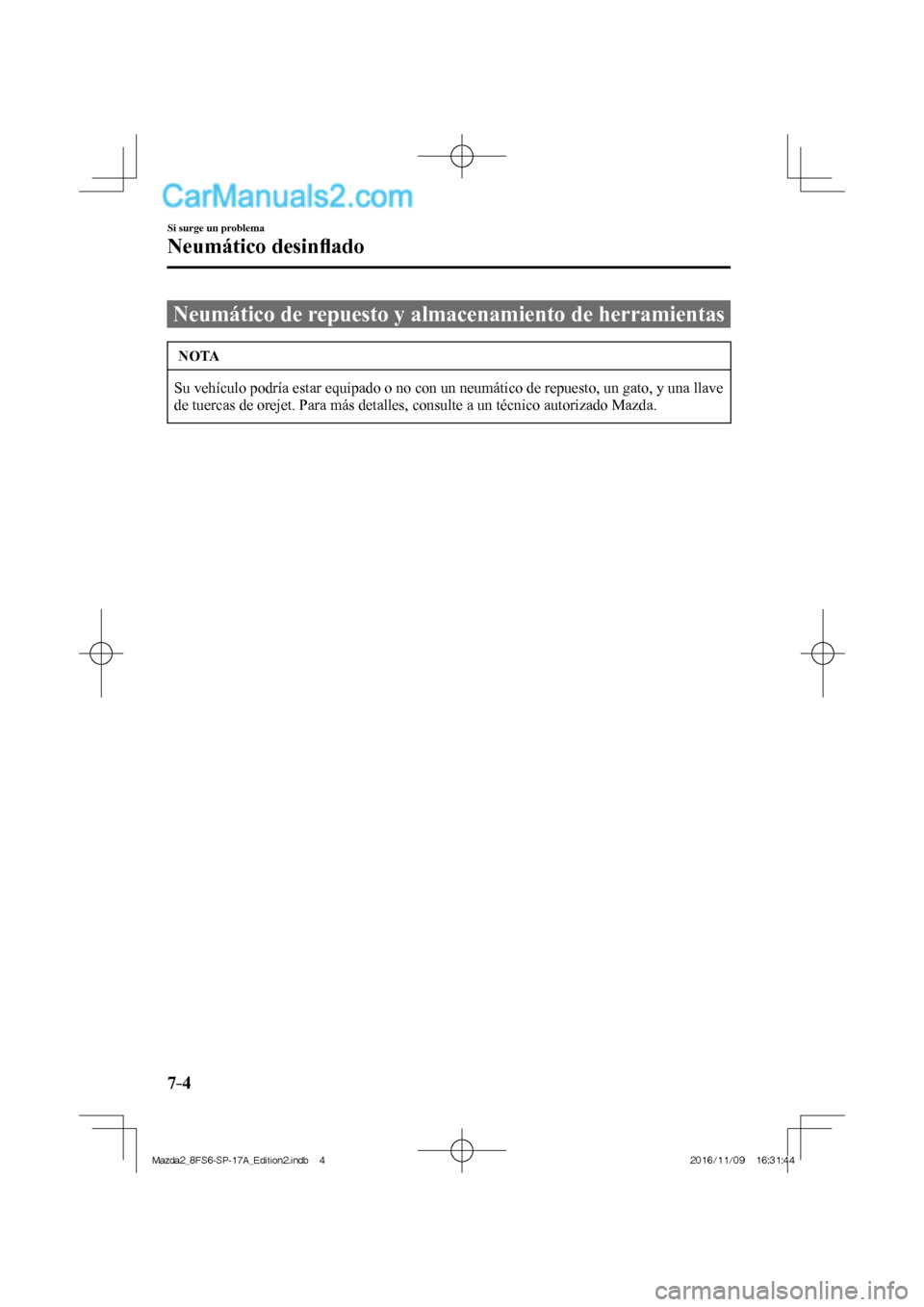

7–4
Si surge un problema
Neumático desinfl ado
Neumático de repuesto y almacenamiento de herramientas
NOTA
Su vehículo podría estar equipado o no con un neumático de repuesto, un gato, y una llave
de tuercas de orejet. Para más detalles, consulte a un técnico autorizado Mazda.
Mazda2_8FS6-SP-17A_Edition2.indb 4Mazda2_8FS6-SP-17A_Edition2.indb 42016/11/09 16:31:442016/11/09 16:31:44

7–5
Si surge un problema
Neumático desinfl ado
El neumático de repuesto y las herramientas están almacenadas en los lugares indicados en
el diagrama.

GatoBolsa de herramientas Neumático
de repuesto
Aro de remolque Punto de colocación
del gato
Perno de sujeción del neumático de repuesto(Tipo B) Sedán
(Tipo A)
Llave de tuercas de orejeta
*1*
1
El punto de colocación del gato puede ser usado por talleres de reparaciones de vehículos y
servicios de asistencia en ruta. Consulte a un técnico autorizado Mazda para más detalles.
Palanca del gato
Algunos modelos. Destornillador
Llave GatoBolsa de herramientas Neumático
de repuesto
Aro de remolque Punto de colocación
del gato
Perno de sujeción del neumático de repuesto
*1
Llave de tuercas
de orejetaPalanca del
gatoDestornillador
Llave

Mazda2_8FS6-SP-17A_Edition2.indb 5Mazda2_8FS6-SP-17A_Edition2.indb 52016/11/09 16:31:442016/11/09 16:31:44

7–6
Si surge un problema
Neumático desinfl ado

Aro de remolque
Neumático
de repuestoGato Perno de sujeción del neumático de repuesto
Bolsa de herramientas Con neumático de repuesto
Aro de remolque
Palanca del gato Gato Sin neumático de repuesto Modelo con compuerta trasera
Juego de reparación de
neumático de emergencia
Llave de tuercas
de orejeta
Algunos modelos.
Llave de tuercas de orejeta
Palanca del
gatoDestornillador
Llave

Mazda2_8FS6-SP-17A_Edition2.indb 6Mazda2_8FS6-SP-17A_Edition2.indb 62016/11/09 16:31:442016/11/09 16:31:44

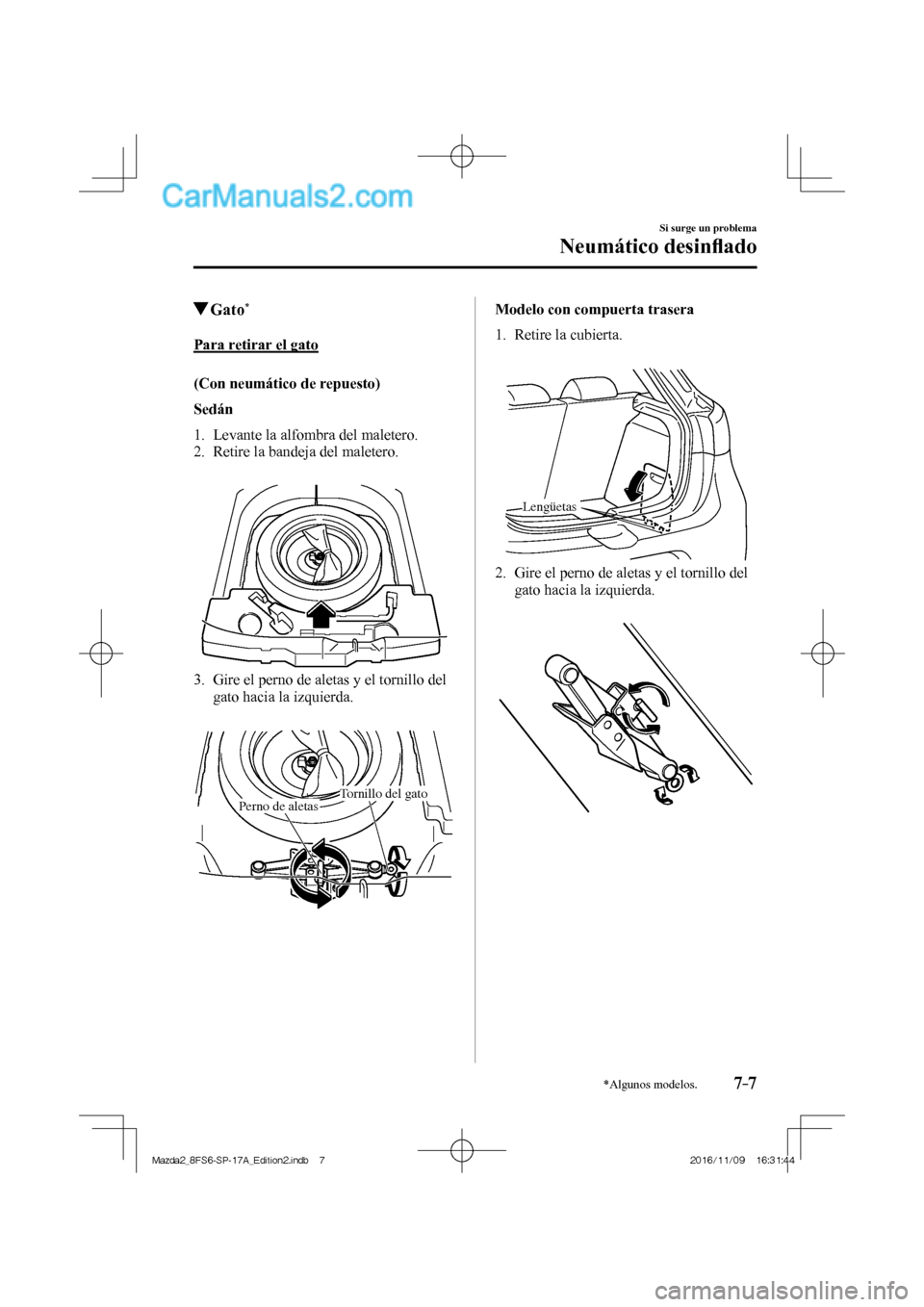

7–7
Si surge un problema
Neumático desinfl ado
*Algunos modelos.
Gato *
Para retirar el gato
(Con neumático de repuesto)
Sedán

1. Levante la alfombra del maletero.
2. Retire la bandeja del maletero.



3. Gire el perno de aletas y el tornillo del
gato hacia la izquierda.


Perno de aletasTornillo del gato
Modelo con compuerta trasera

1. Retire la cubierta.


Lengüetas

2. Gire el perno de aletas y el tornillo del
gato hacia la izquierda.



Mazda2_8FS6-SP-17A_Edition2.indb 7Mazda2_8FS6-SP-17A_Edition2.indb 72016/11/09 16:31:442016/11/09 16:31:44

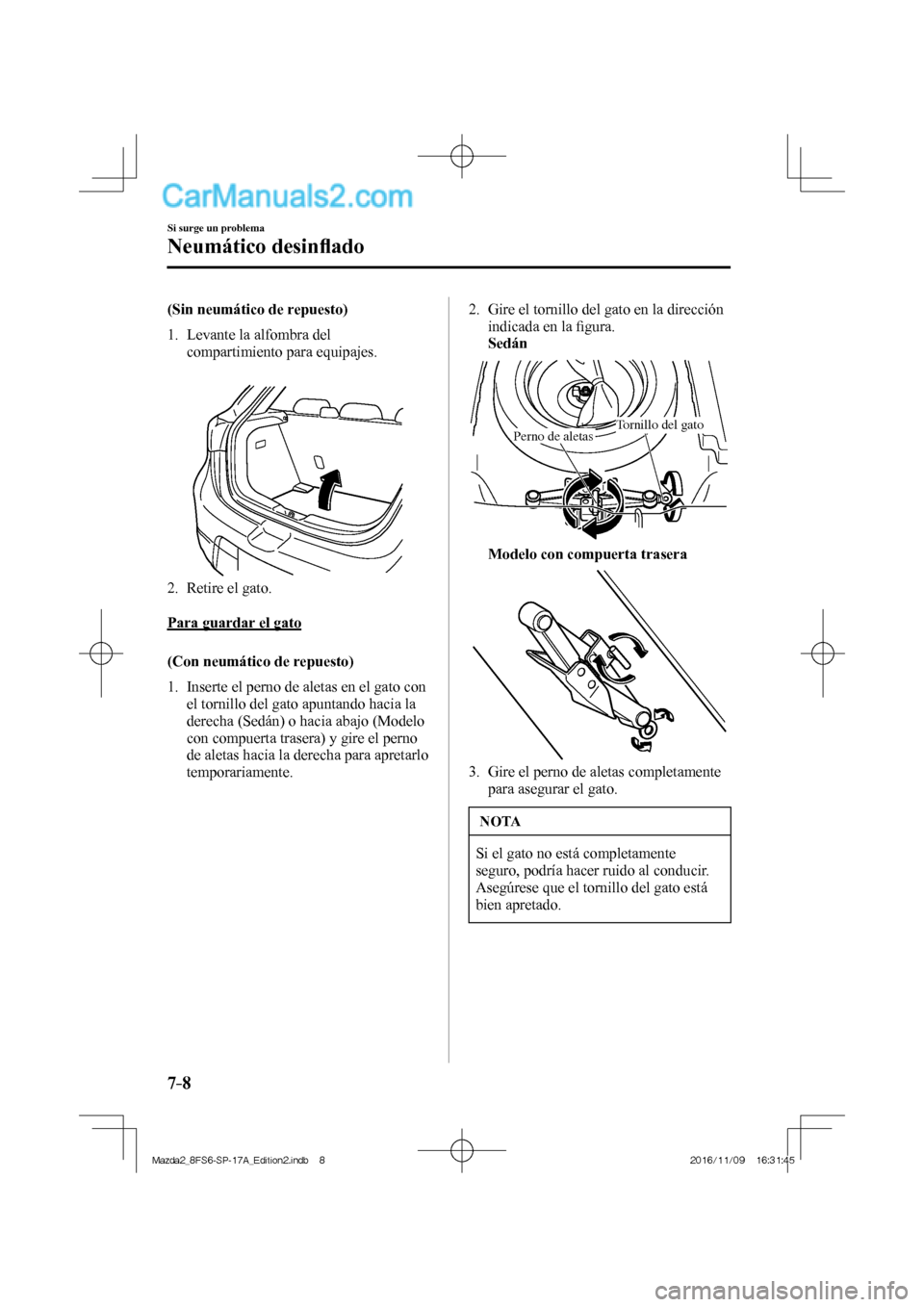

7–8
Si surge un problema
Neumático desinfl ado
(Sin neumático de repuesto)
1. Levante la alfombra del
compartimiento para equipajes.



2. Retire el gato.

Para guardar el gato
(Con neumático de repuesto)
1. Inserte el perno de aletas en el gato con
el tornillo del gato apuntando hacia la
derecha (Sedán) o hacia abajo (Modelo
con compuerta trasera) y gire el perno
de aletas hacia la derecha para apretarlo
temporariamente. 2. Gire el tornillo del gato en la dirección
indicada en la fi gura.
Sedán

Perno de aletasTornillo del gato

Modelo con compuerta trasera


3. Gire el perno de aletas completamente
para asegurar el gato.
NOTA
Si el gato no está completamente
seguro, podría hacer ruido al conducir.
Asegúrese que el tornillo del gato está
bien apretado.
Mazda2_8FS6-SP-17A_Edition2.indb 8Mazda2_8FS6-SP-17A_Edition2.indb 82016/11/09 16:31:452016/11/09 16:31:45

7–9
Si surge un problema
Neumático desinfl ado
*Algunos modelos.
4. Vuelva la bandeja del maletero a su
posición original (Sedán), o inserte
las lengüetas de la cubierta e instale
la cubierta (Modelo con compuerta
trasera).
NOTA
Verifi que que la cubierta está bien
instalada.
(Sin neumático de repuesto)
Realice el procedimiento inverso al
desmontaje.
Mantenimiento
 




 Mantenga siempre el gato limpio.



 Asegúrese que las partes móviles se
mantengan libres de polvo u óxido.
 


 Cuidado del tablero
Neumático de repuesto *
Su vehículo tiene un neumático de
repuesto temporario.
El neumático de repuesto temporario es
de menor tamaño y más liviano que un
neumático convencional y fue diseñado
para usarse solamente en casos de
emergencia. Este neumático de repuesto
temporario se debe usar solamente por
períodos de tiempo MUY cortos. Los
neumáticos de repuesto temporario
provisorios NO debe usarse para trayectos
largos o por períodos extensos.
ADVERTENCIA
No instale el neumático de repuesto
temporario en las ruedas delanteras
(ruedas de tracción):
Conducir con el neumático de repuesto
temporario en una de las ruedas de
tracción delanteras es peligroso. La
maniobrabilidad se verá afectada.
Puede perder el control del vehículo,
especialmente en caminos con hielo o
nieve, y sufrir un accidente. Mueva un
neumático normal a la rueda delantera
e instale el neumático de repuesto
temporario en la trasera.
Mazda2_8FS6-SP-17A_Edition2.indb 9Mazda2_8FS6-SP-17A_Edition2.indb 92016/11/09 16:31:452016/11/09 16:31:45

7–10
Si surge un problema
Neumático desinfl ado
PRECAUCION

 Cuando use un neumático de
repuesto temporario, la estabilidad
durante la conducción puede
disminuir en comparación cuando
se usa el neumático convencional.
Conduzca con cuidado.
  Para no dañar el neumático de
repuesto temporario o el vehículo,
tenga en cuenta las siguientes
precauciones:
 


 No conduzca a más de 80 km/h.



 Evite conducir sobre obstáculos.
Tampoco, utilice un servicio de
lavado de coches automático.
Como el diámetro de este
neumático de repuesto es inferior
al de uno normal, la altura del
suelo del vehículo disminuirá.
 


 No utilice cadenas para la nieve
en este neumático, la cadena no
encajará correctamente.
 


 Este neumático de repuesto
temporario se ha diseñado
especialmente para usar en su
Mazda, no debe utilizarse en otros
vehículos.
 


 Use sólo un neumático de repuesto
temporario a la vez en su vehículo.
Para sacar el neumático de repuesto
1. Levante la alfombra del maletero/
compartimiento para equipajes.



2. Gire el perno de sujeción del neumático
de repuesto hacia la izquierda.


Perno de sujeción del neumático de repuesto

Para asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, verifi car que el neumático de
repuesto está seguro.
