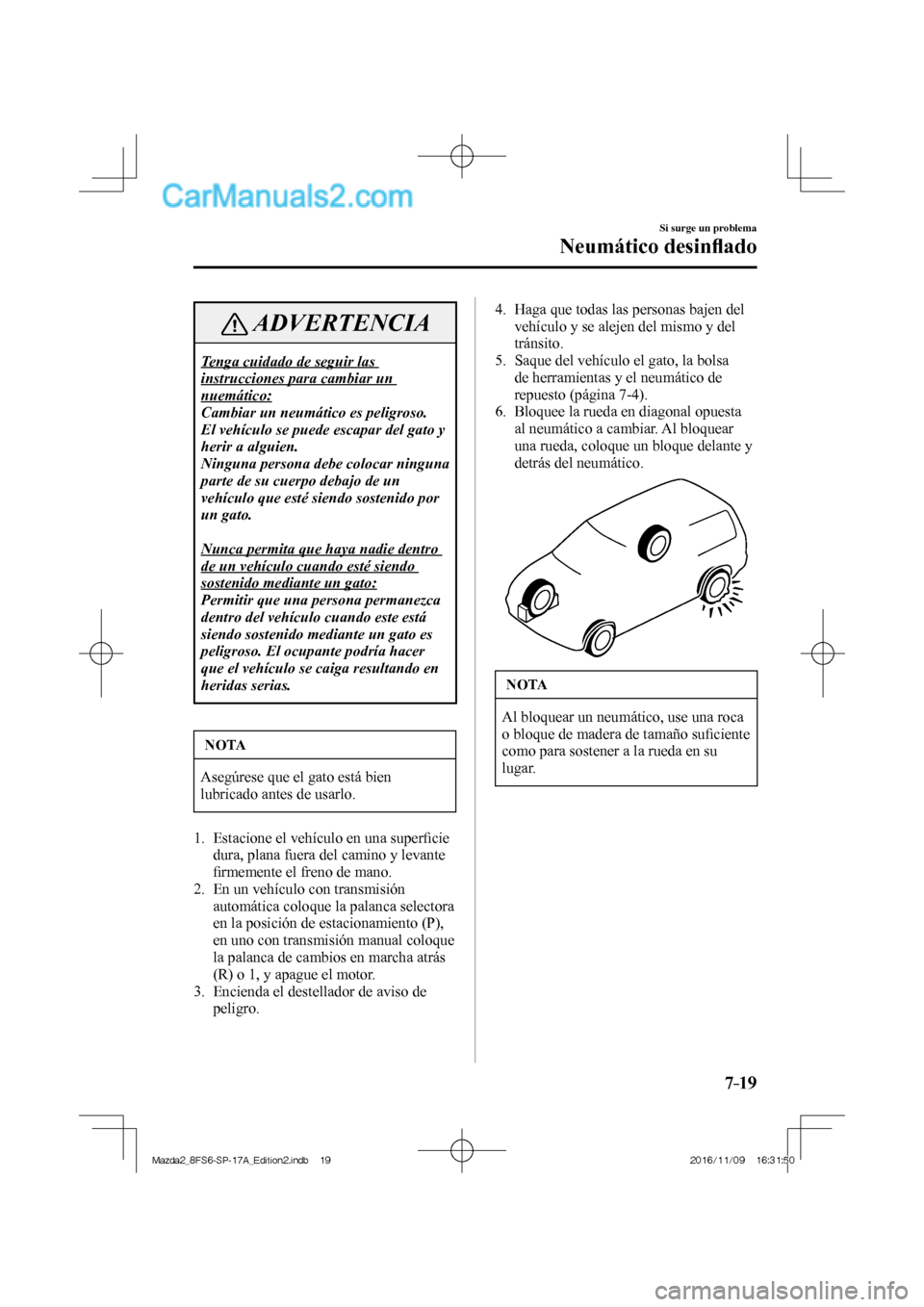

Page 649 of 752

7–19
Si surge un problema
Neumático desinfl ado
ADVERTENCIA
Tenga cuidado de seguir las
instrucciones para cambiar un
nuemático:
Cambiar un neumático es peligroso.
El vehículo se puede escapar del gato y
herir a alguien.
Ninguna persona debe colocar ninguna
parte de su cuerpo debajo de un
vehículo que esté siendo sostenido por
un gato.
Nunca permita que haya nadie dentro
de un vehículo cuando esté siendo
sostenido mediante un gato:
Permitir que una persona permanezca
dentro del vehículo cuando este está
siendo sostenido mediante un gato es
peligroso. El ocupante podría hacer
que el vehículo se caiga resultando en
heridas serias.
NOTA
Asegúrese que el gato está bien
lubricado antes de usarlo.
1. Estacione el vehículo en una superfi cie
dura, plana fuera del camino y levante
fi rmemente el freno de mano.
2. En un vehículo con transmisión
automática coloque la palanca selectora
en la posición de estacionamiento (P),
en uno con transmisión manual coloque
la palanca de cambios en marcha atrás
(R) o 1, y apague el motor.
3. Encienda el destellador de aviso de
peligro. 4. Haga que todas las personas bajen del
vehículo y se alejen del mismo y del
tránsito.
5. Saque del vehículo el gato, la bolsa
de herramientas y el neumático de
repuesto (página 7-4 ).
6. Bloquee la rueda en diagonal opuesta
al neumático a cambiar. Al bloquear
una rueda, coloque un bloque delante y
detrás del neumático.
NOTA
Al bloquear un neumático, use una roca
o bloque de madera de tamaño sufi ciente
como para sostener a la rueda en su
lugar.
Mazda2_8FS6-SP-17A_Edition2.indb 19Mazda2_8FS6-SP-17A_Edition2.indb 192016/11/09 16:31:502016/11/09 16:31:50

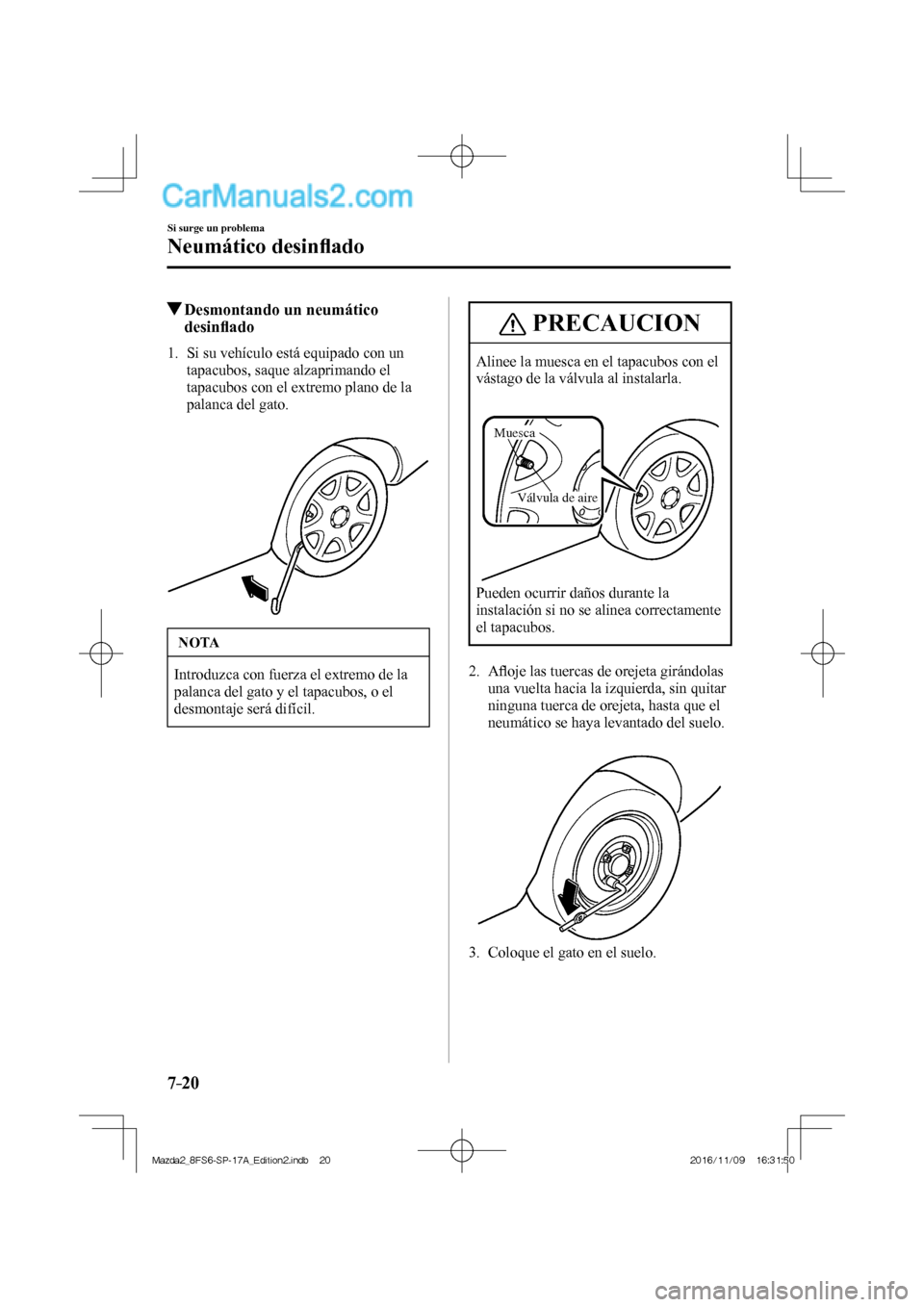

Page 650 of 752
7–20
Si surge un problema
Neumático desinfl ado
Desmontando un neumático
desinfl ado
1. Si su vehículo está equipado con un
tapacubos, saque alzaprimando el
tapacubos con el extremo plano de la
palanca del gato.
NOTA
Introduzca con fuerza el extremo de la
palanca del gato y el tapacubos, o el
desmontaje será difícil.
PRECAUCION
Alinee la muesca en el tapacubos con el
vástago de la válvula al instalarla.
Válvula de aire Muesca
Pueden ocurrir daños durante la
instalación si no se alinea correctamente
el tapacubos.
2. Afl oje las tuercas de orejeta girándolas
una vuelta hacia la izquierda, sin quitar
ninguna tuerca de orejeta, hasta que el
neumático se haya levantado del suelo.
3. Coloque el gato en el suelo.
Mazda2_8FS6-SP-17A_Edition2.indb 20Mazda2_8FS6-SP-17A_Edition2.indb 202016/11/09 16:31:502016/11/09 16:31:50

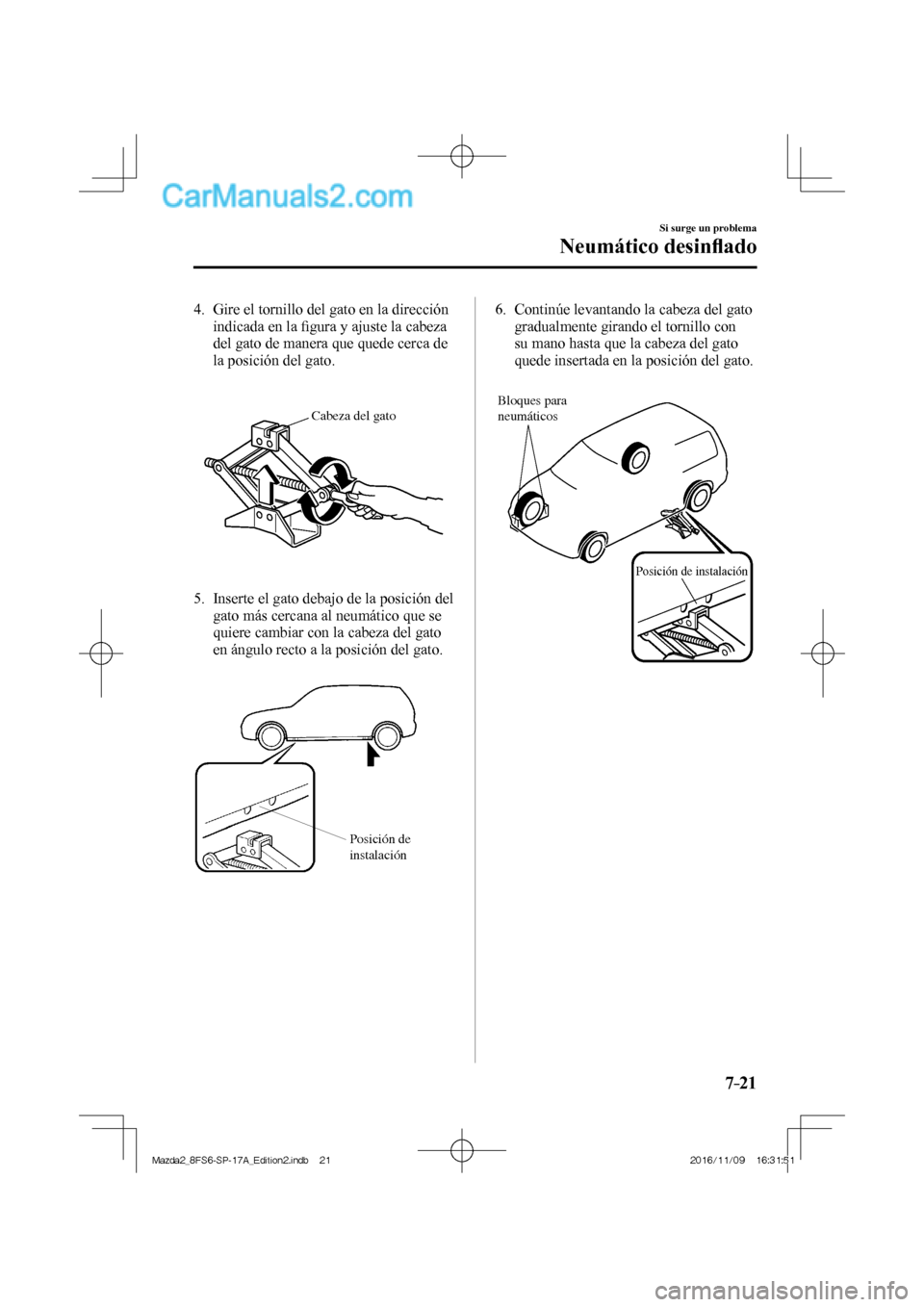

Page 651 of 752
7–21
Si surge un problema
Neumático desinfl ado
4. Gire el tornillo del gato en la dirección
indicada en la fi gura y ajuste la cabeza
del gato de manera que quede cerca de
la posición del gato.
Cabeza del gato
5. Inserte el gato debajo de la posición del
gato más cercana al neumático que se
quiere cambiar con la cabeza del gato
en ángulo recto a la posición del gato.
Posición de
instalación
6. Continúe levantando la cabeza del gato
gradualmente girando el tornillo con
su mano hasta que la cabeza del gato
quede insertada en la posición del gato.
Bloques para
neumáticos
Posición de instalación
Mazda2_8FS6-SP-17A_Edition2.indb 21Mazda2_8FS6-SP-17A_Edition2.indb 212016/11/09 16:31:512016/11/09 16:31:51
Page 652 of 752

7–22
Si surge un problema
Neumático desinfl ado
ADVERTENCIA
Use solamente los puntos de instalación
delanteros y traseros recomendados en
este manual:
Instalar el gato en una posición
diferente de las recomendadas en
este manual es peligroso. El vehículo
podría escaparse del gato y provocar
heridas graves o incluso la muerte. Use
solamente los puntos de instalación
delanteros y traseros recomendados en
este manual.
No levante el vehículo usando el gato
en una posición diferente de la posición
del gato designada ni coloque ningún
objeto en o debajo del gato:
Levantar el vehículo usando el gato en
una posición diferente de la posición
del gato designada o colocar objetos
en o debajo del gato es peligroso pues
se podría deformar la carrocería del
vehículo o el vehículo podría caerse del
gato resultando en un accidente.
Use sólo el gato incluido en su Mazda:
Usar un gato que no fue diseñado
para su Mazda puede ser peligroso. El
vehículo se puede escapar del gato y
herir a alguien.
Nunca coloque objetos debajo del gato:
Levantar el vehículo con un objeto
debajo del gato es peligroso. El gato
se podría resbalar y alguien podría
resultar herido por el gato o el vehículo
al caer. 7. Inserte la llave de tuercas de orejeta y
coloque la manija del gato en el gato.
8. Gírela la manija del gato hacia la
derecha y levante el vehículo lo
sufi cientemente alto como para instalar
el neumático de repuesto. Antes de
quitar las tuercas de orejeta, verifi que
que el vehículo se encuentre en una
posición estable y que no se deslice o
mueva.
Mazda2_8FS6-SP-17A_Edition2.indb 22Mazda2_8FS6-SP-17A_Edition2.indb 222016/11/09 16:31:522016/11/09 16:31:52

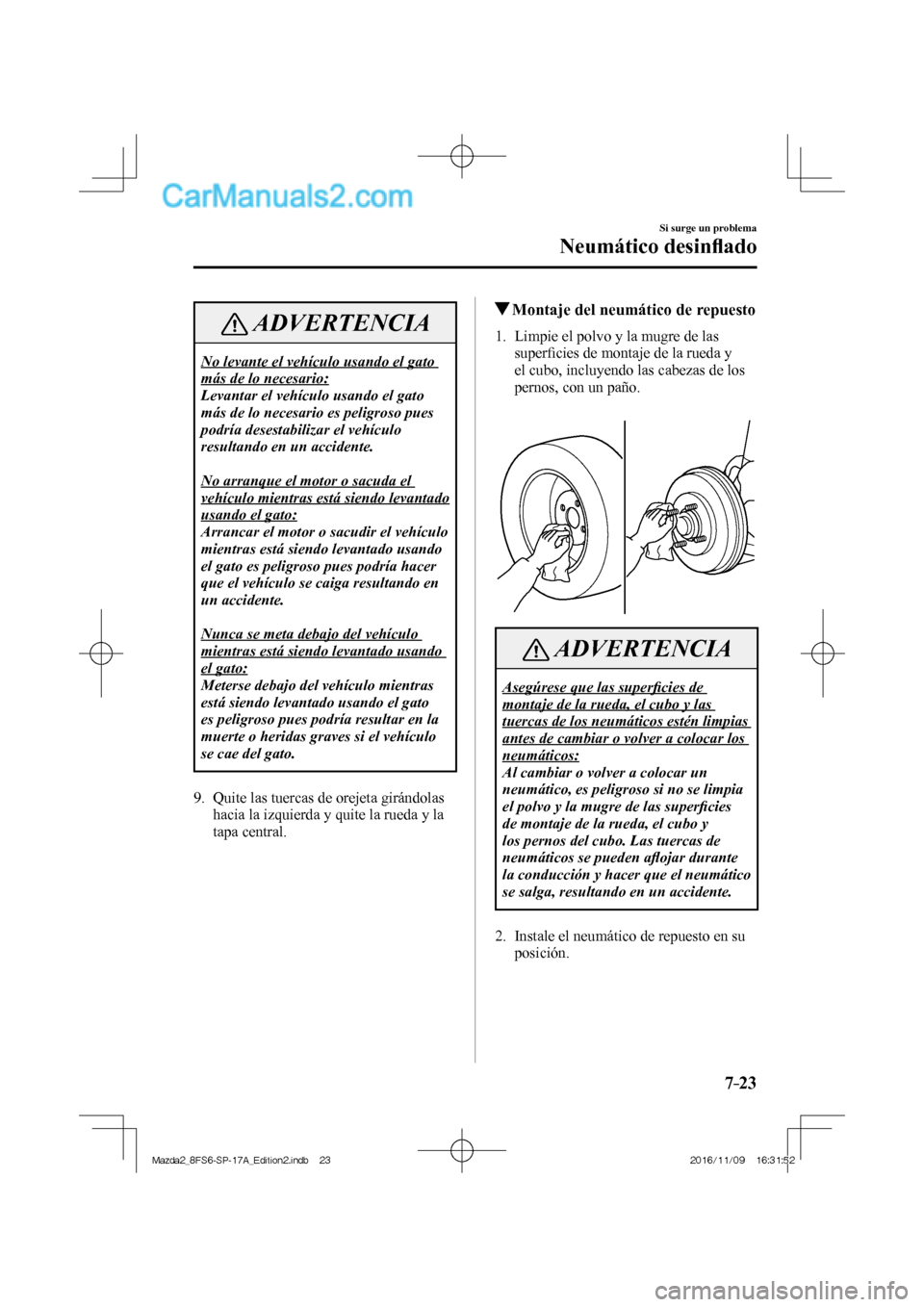

Page 653 of 752

7–23
Si surge un problema
Neumático desinfl ado
ADVERTENCIA
No levante el vehículo usando el gato
más de lo necesario:
Levantar el vehículo usando el gato
más de lo necesario es peligroso pues
podría desestabilizar el vehículo
resultando en un accidente.
No arranque el motor o sacuda el
vehículo mientras está siendo levantado
usando el gato:
Arrancar el motor o sacudir el vehículo
mientras está siendo levantado usando
el gato es peligroso pues podría hacer
que el vehículo se caiga resultando en
un accidente.
Nunca se meta debajo del vehículo
mientras está siendo levantado usando
el gato:
Meterse debajo del vehículo mientras
está siendo levantado usando el gato
es peligroso pues podría resultar en la
muerte o heridas graves si el vehículo
se cae del gato.
9. Quite las tuercas de orejeta girándolas
hacia la izquierda y quite la rueda y la
tapa central.
Montaje del neumático de repuesto
1. Limpie el polvo y la mugre de las
superfi cies de montaje de la rueda y
el cubo, incluyendo las cabezas de los
pernos, con un paño.
ADVERTENCIA
Asegúrese que las superfi cies de
montaje de la rueda, el cubo y las
tuercas de los neumáticos estén limpias
antes de cambiar o volver a colocar los
neumáticos:
Al cambiar o volver a colocar un
neumático, es peligroso si no se limpia
el polvo y la mugre de las superfi cies
de montaje de la rueda, el cubo y
los pernos del cubo. Las tuercas de
neumáticos se pueden afl ojar durante
la conducción y hacer que el neumático
se salga, resultando en un accidente.
2. Instale el neumático de repuesto en su
posición.
Mazda2_8FS6-SP-17A_Edition2.indb 23Mazda2_8FS6-SP-17A_Edition2.indb 232016/11/09 16:31:522016/11/09 16:31:52

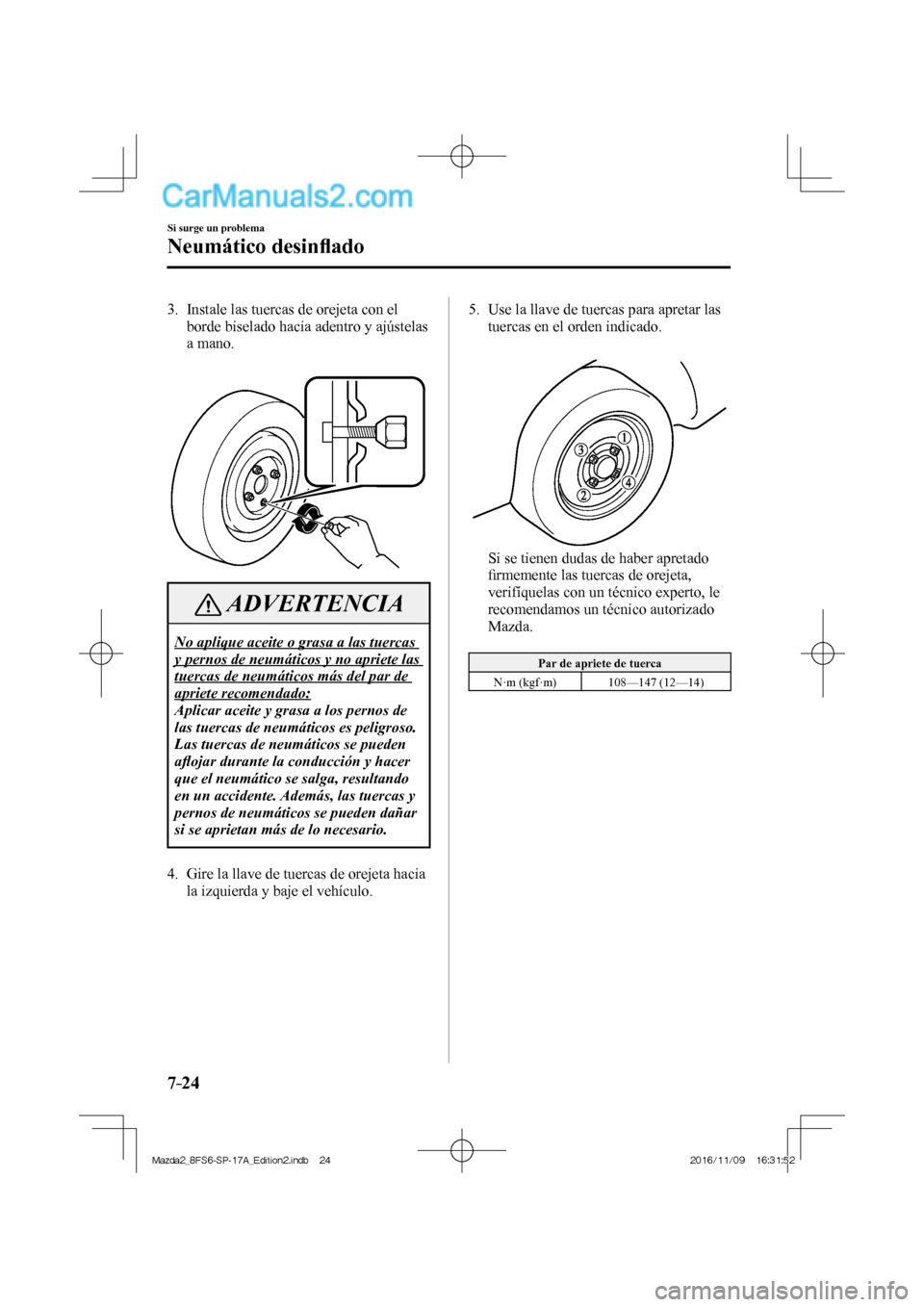

Page 654 of 752

7–24
Si surge un problema
Neumático desinfl ado
3. Instale las tuercas de orejeta con el
borde biselado hacia adentro y ajústelas
a mano.
ADVERTENCIA
No aplique aceite o grasa a las tuercas
y pernos de neumáticos y no apriete las
tuercas de neumáticos más del par de
apriete recomendado:
Aplicar aceite y grasa a los pernos de
las tuercas de neumáticos es peligroso.
Las tuercas de neumáticos se pueden
afl ojar durante la conducción y hacer
que el neumático se salga, resultando
en un accidente. Además, las tuercas y
pernos de neumáticos se pueden dañar
si se aprietan más de lo necesario.
4. Gire la llave de tuercas de orejeta hacia
la izquierda y baje el vehículo. 5. Use la llave de tuercas para apretar las
tuercas en el orden indicado.
Si se tienen dudas de haber apretado
fi rmemente las tuercas de orejeta,
verifíquelas con un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Par de apriete de tuerca
N·m (kgf·m) 108—147 (12—14)
Mazda2_8FS6-SP-17A_Edition2.indb 24Mazda2_8FS6-SP-17A_Edition2.indb 242016/11/09 16:31:522016/11/09 16:31:52
Page 655 of 752

7–25
Si surge un problema
Neumático desinfl ado
ADVERTENCIA
Siempre asegurar y apretar
correctamente las tuercas de orejeta:
Es peligroso que las tuercas de orejeta
no estén bien ajustadas. La rueda
puede sacudirse o salirse. Esto puede
resultar en la pérdida de control del
vehículo y provocar un accidente grave.
Verifi que que las tuercas sean las
mismas que desmontó o cámbielas por
otras con rosca métrica de la misma
medida:
Los espárragos y tuercas de orejeta de
su Mazda tienen rosca métrica, usar
una tuerca o espárrago no métrico es
peligroso. La instalación de una tuerca
de rosca no métrica en un espárrago
métrico no asegura la rueda al cubo y
daña el espárrago, y podría ocasionar
la pérdida de la rueda provocando un
accidente.
6. Retire los bloques de rueda y almacene
las herramientas y el gato.
7. Almacene el neumático dañado en el
compartimiento de carga.
8. Verifi que la presión de infl ado.
Consulte la sección Neumáticos en la
página 9-10 .
9. Haga reparar o cambiar el neumático
desinfl ado lo antes posible.
NOTA
(Con sistema de monitoreo de presión
de aire de los neumáticos)
No oprima el interruptor de ajuste del
sistema de monitoreo de presión de aire
de los neumáticos después de instalar
el neumático de repuesto. El interruptor
se oprime solo después de instalar
el neumático reparado o instalar un
neumático de repuesto (página 4-43 ).
ADVERTENCIA
No conduzca con ningún neumático
con la presión de aire incorrecta:
Es peligroso conducir con los
neumáticos infl ados a una presión de
aire incorrecta. Los neumáticos con
presión de aire incorrecta pueden
afectar la conducción y resultar en un
accidente. Cuando verifi que la presión
de aire de los neumáticos normales
también verifi que el neumático de
repuesto.
NOTA
Para evitar que el gato y la bolsa de
herramientas hagan ruido cuando se
conduce el vehículo, se deben almacenar
correctamente.
Mazda2_8FS6-SP-17A_Edition2.indb 25Mazda2_8FS6-SP-17A_Edition2.indb 252016/11/09 16:31:532016/11/09 16:31:53

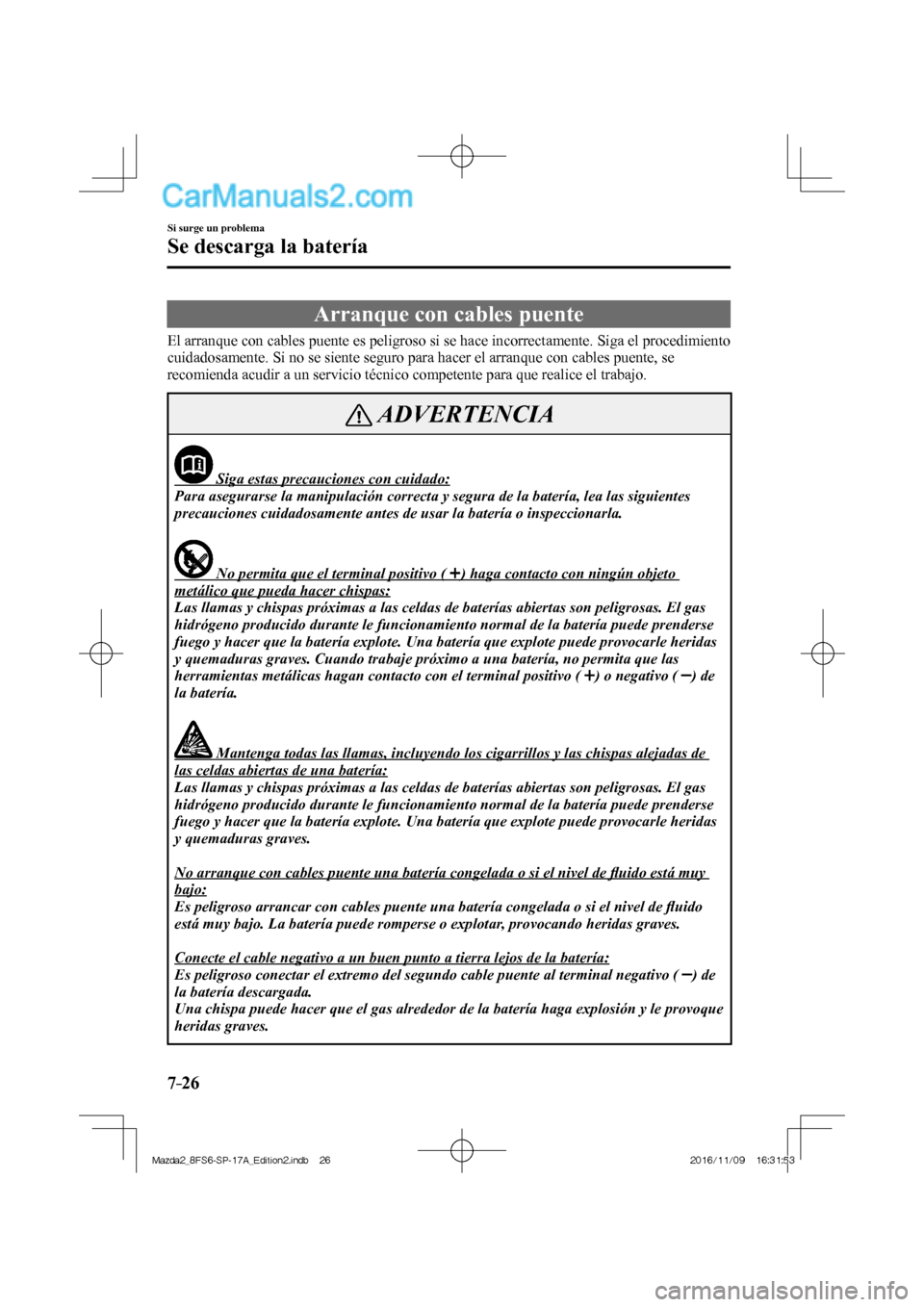

Page 656 of 752

7–26
Si surge un problema
Se descarga la batería
Arranque con cables puente
El arranque con cables puente es peligroso si se hace incorrectamente. Siga el procedimiento
cuidadosamente. Si no se siente seguro para hacer el arranque con cables puente, se
recomienda acudir a un servicio técnico competente para que realice el trabajo.
ADVERTENCIA
Siga estas precauciones con cuidado:
Para asegurarse la manipulación correcta y segura de la batería, lea las siguientes
precauciones cuidadosamente antes de usar la batería o inspeccionarla.
No permita que el terminal positivo ( ) haga contacto con ningún objeto
metálico que pueda hacer chispas:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle heridas
y quemaduras graves. Cuando trabaje próximo a una batería, no permita que las
herramientas metálicas hagan contacto con el terminal positivo (
) o negativo ( ) de
la batería.
Mantenga todas las llamas, incluyendo los cigarrillos y las chispas alejadas de
las celdas abiertas de una batería:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle heridas
y quemaduras graves.
No arranque con cables puente una batería congelada o si el nivel de fl uido está muy
bajo:
Es peligroso arrancar con cables puente una batería congelada o si el nivel de fl uido
está muy bajo. La batería puede romperse o explotar, provocando heridas graves.
Conecte el cable negativo a un buen punto a tierra lejos de la batería:
Es peligroso conectar el extremo del segundo cable puente al terminal negativo (
) de
la batería descargada.
Una chispa puede hacer que el gas alrededor de la batería haga explosión y le provoque
heridas graves.
Mazda2_8FS6-SP-17A_Edition2.indb 26Mazda2_8FS6-SP-17A_Edition2.indb 262016/11/09 16:31:532016/11/09 16:31:53
