2018 MAZDA MODEL 2 Manual del propietario (in Spanish)

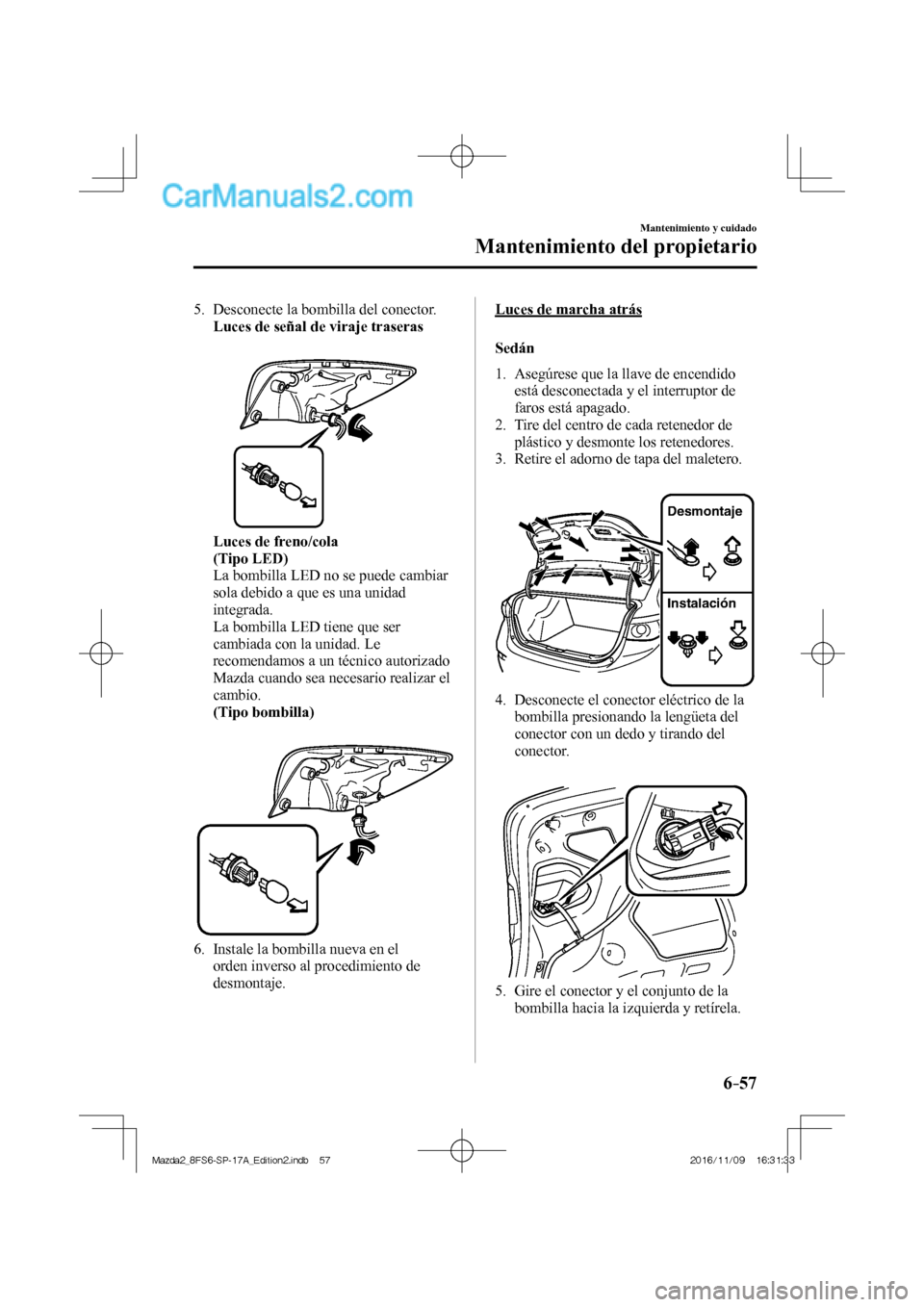

6–57
Mantenimiento y cuidado
Mantenimiento del propietario
5. Desconecte la bombilla del conector.
Luces de señal de viraje traseras



Luces de freno/cola
(Tipo LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad
integrada.
La bombilla LED tiene que ser
cambiada con la unidad. Le
recomendamos a un técnico autorizado
Mazda cuando sea necesario realizar el
cambio.
(Tipo bombilla)



6. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Luces de marcha atrás
Sedán
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
3. Retire el adorno de tapa del maletero.


Desmontaje
Instalación

4. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.



5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mazda2_8FS6-SP-17A_Edition2.indb 57Mazda2_8FS6-SP-17A_Edition2.indb 572016/11/09 16:31:332016/11/09 16:31:33

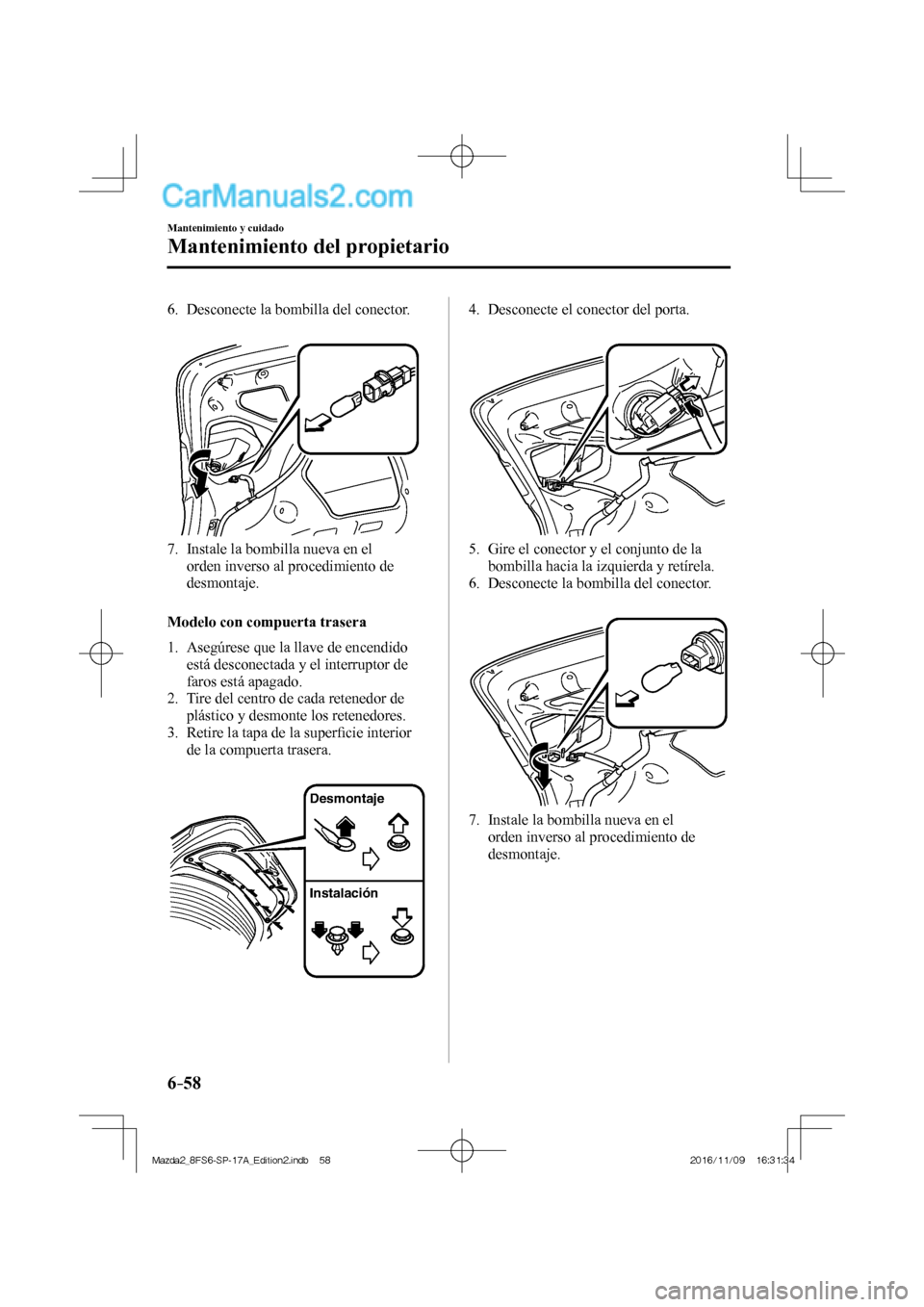

6–58
Mantenimiento y cuidado
Mantenimiento del propietario
6. Desconecte la bombilla del conector.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Modelo con compuerta trasera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
3. Retire la tapa de la superfi cie interior
de la compuerta trasera.


Desmontaje
Instalación
4. Desconecte el conector del porta.



5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Mazda2_8FS6-SP-17A_Edition2.indb 58Mazda2_8FS6-SP-17A_Edition2.indb 582016/11/09 16:31:342016/11/09 16:31:34

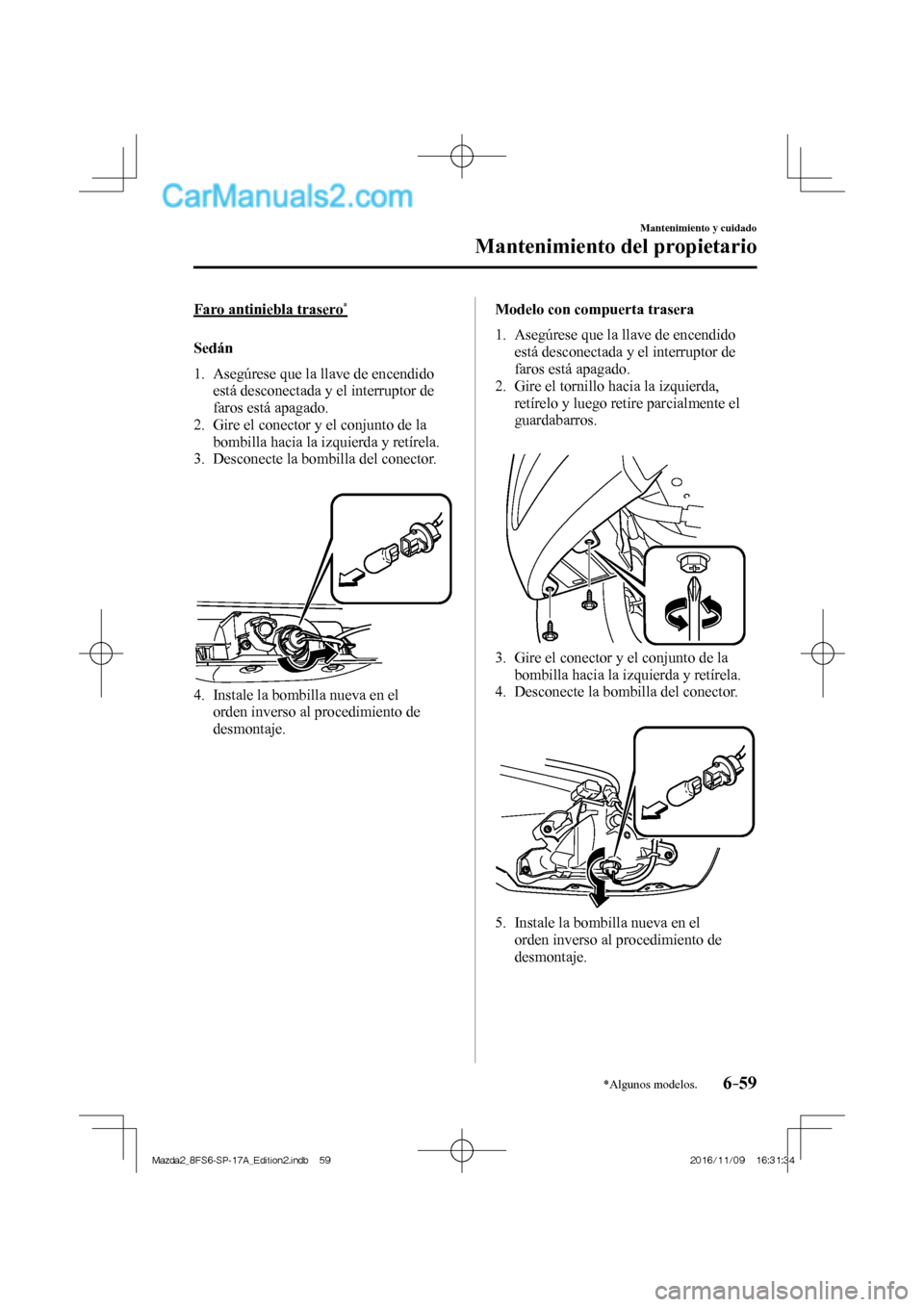

6–59
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Faro antiniebla trasero *
Sedán
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
3. Desconecte la bombilla del conector.



4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Modelo con compuerta trasera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.



3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.



5. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Mazda2_8FS6-SP-17A_Edition2.indb 59Mazda2_8FS6-SP-17A_Edition2.indb 592016/11/09 16:31:342016/11/09 16:31:34

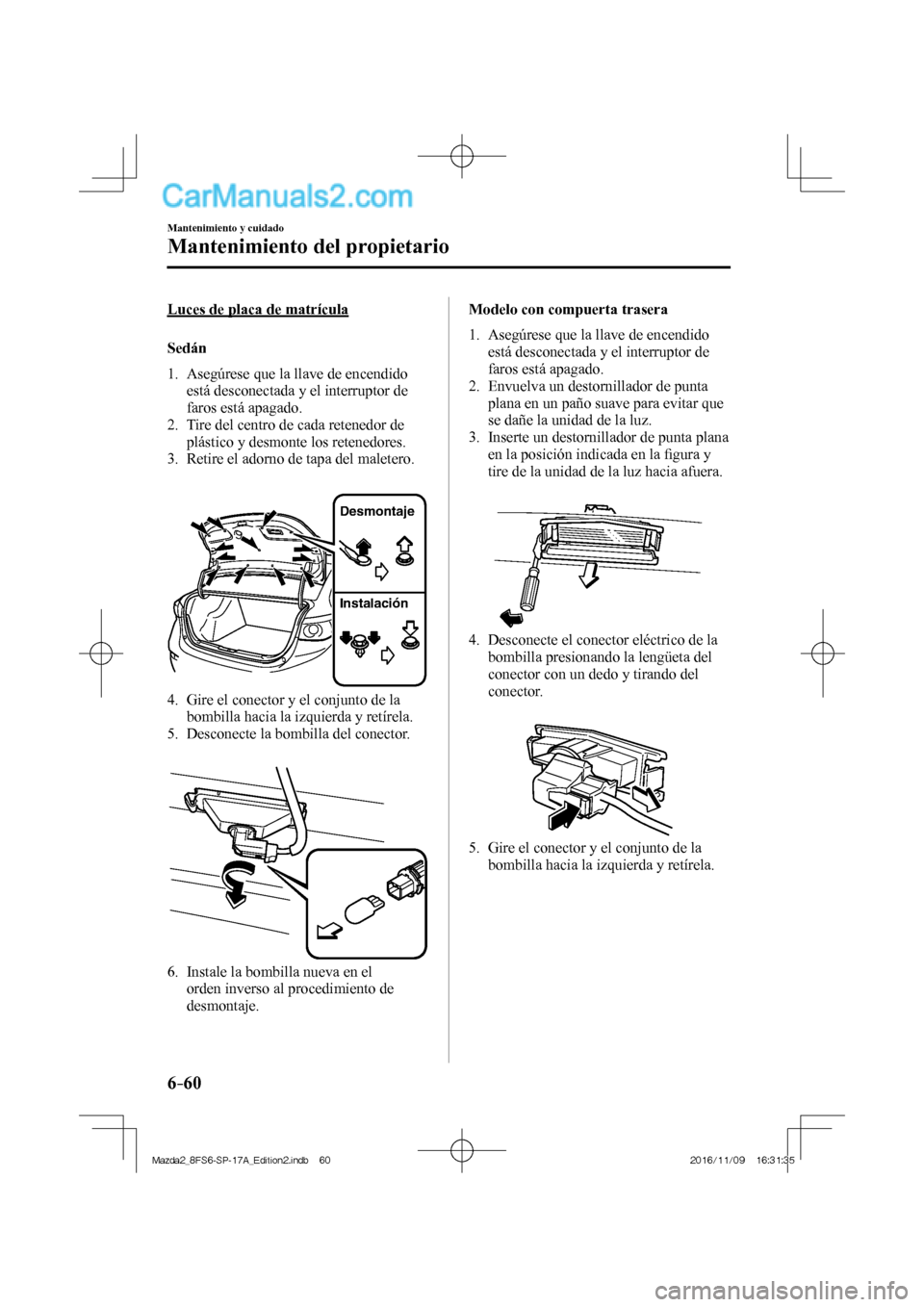

6–60
Mantenimiento y cuidado
Mantenimiento del propietario
Luces de placa de matrícula
Sedán
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
3. Retire el adorno de tapa del maletero.


Desmontaje
Instalación

4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
5. Desconecte la bombilla del conector.



6. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Modelo con compuerta trasera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana en un paño suave para evitar que
se dañe la unidad de la luz.
3. Inserte un destornillador de punta plana
en la posición indicada en la fi gura y
tire de la unidad de la luz hacia afuera.



4. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.



5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mazda2_8FS6-SP-17A_Edition2.indb 60Mazda2_8FS6-SP-17A_Edition2.indb 602016/11/09 16:31:352016/11/09 16:31:35

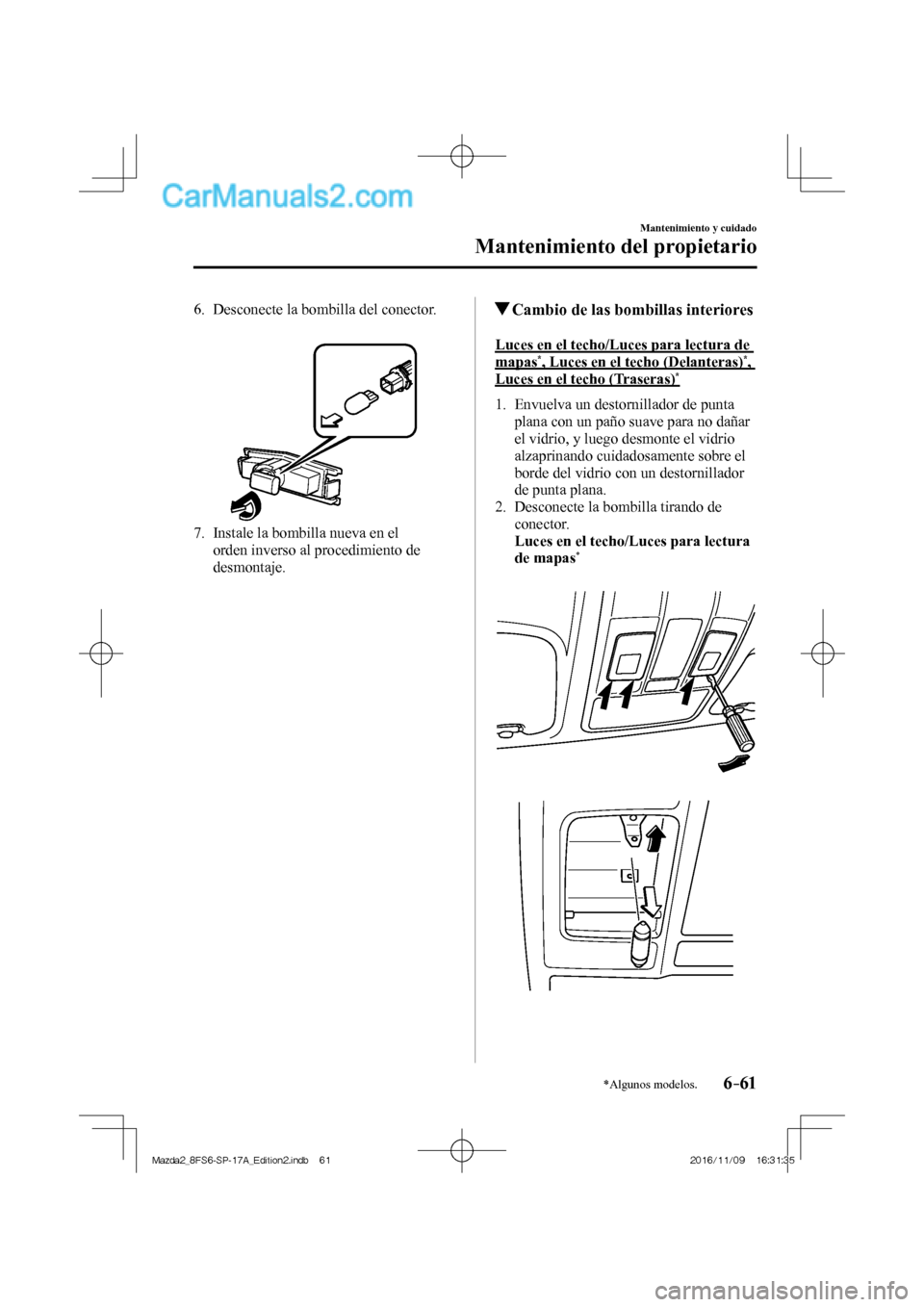

6–61
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
6. Desconecte la bombilla del conector.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Cambio de las bombillas interiores
Luces en el techo/Luces para lectura de
mapas * , Luces en el techo (Delanteras) * ,
Luces en el techo (Traseras) *
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
Luces en el techo/Luces para lectura
de mapas
*






Mazda2_8FS6-SP-17A_Edition2.indb 61Mazda2_8FS6-SP-17A_Edition2.indb 612016/11/09 16:31:352016/11/09 16:31:35

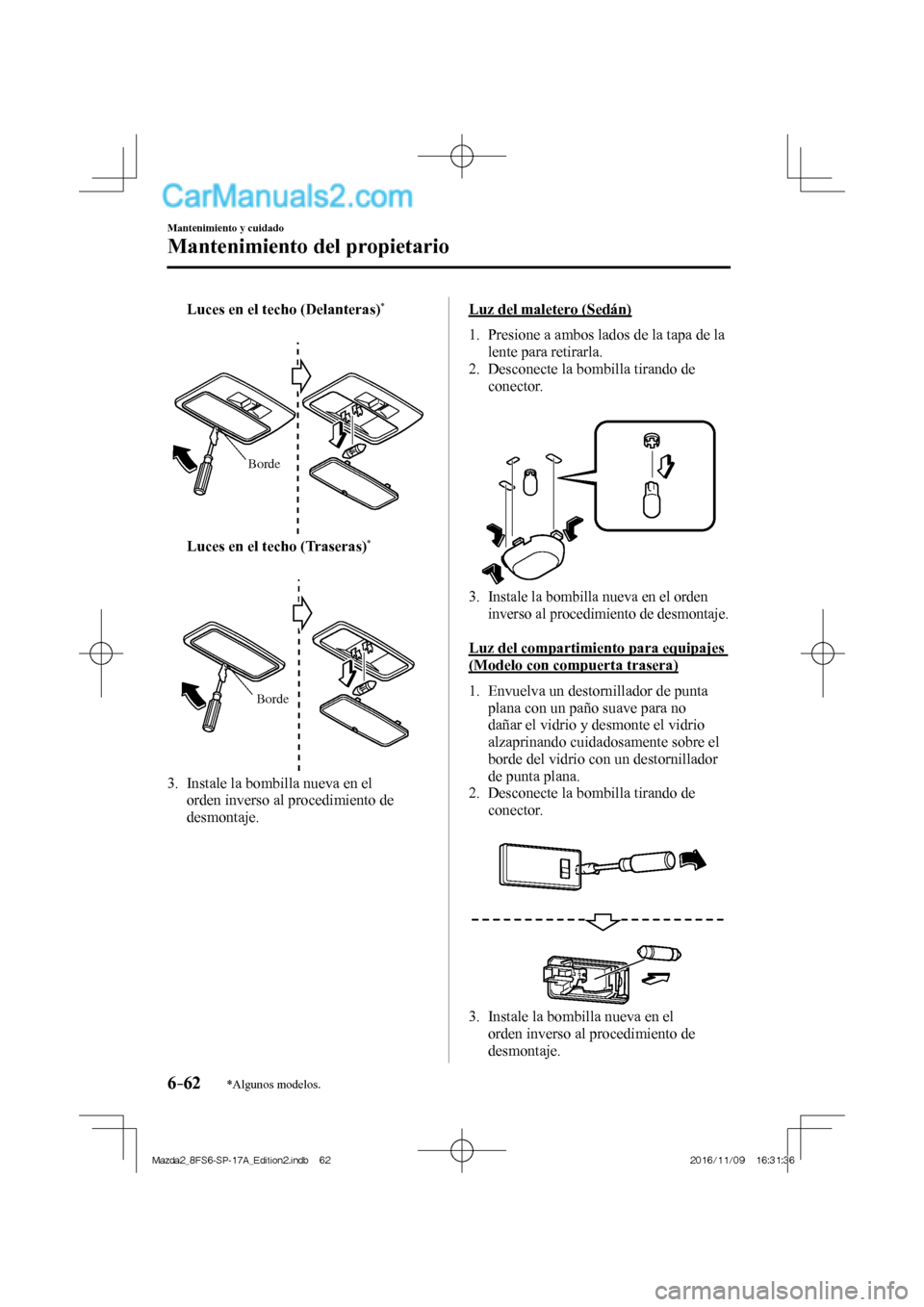

6–62
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Luces en el techo (Delanteras) *



Borde

Luces en el techo (Traseras) *



Borde

3. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Luz del maletero (Sedán)
1. Presione a ambos lados de la tapa de la
lente para retirarla.
2. Desconecte la bombilla tirando de
conector.



3. I
nstale la bombilla nueva en el orden
inverso al procedimiento de desmontaje.

Luz del compartimiento para equipajes
(Modelo con compuerta trasera)
1. Envuelva un destornillador de punta
plana con un paño suave para no
dañar el vidrio y desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.



3. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Mazda2_8FS6-SP-17A_Edition2.indb 62Mazda2_8FS6-SP-17A_Edition2.indb 622016/11/09 16:31:362016/11/09 16:31:36

6–63
Mantenimiento y cuidado
Mantenimiento del propietario
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.

Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.

Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
Cambio de fusibles
Cambio de los fusibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.


1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.

3. Tire del fusible derecho hacia afuera
con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.


4. Inspeccione el fusible y cámbielo si
está fundido.

NormalFundido

5. Inserte un fusible nuevo con las
mismas especifi caciones de amperaje
y asegúrese de que ha quedado bien
colocado. Si no calza fi rmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use un
fusible de la misma clase de un circuito
que no se esté usando normalmente
para el funcionamiento del vehículo,
por ejemplo AUDIO u OUTLET.
Mazda2_8FS6-SP-17A_Edition2.indb 63Mazda2_8FS6-SP-17A_Edition2.indb 632016/11/09 16:31:362016/11/09 16:31:36

6–64
Mantenimiento y cuidado
Mantenimiento del propietario
PRECAUCION
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente del
mismo valor. De lo contrario se puede
dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.

Cambio de los fusibles debajo del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles
están en buenas condiciones, revise el
bloque de fusibles que se encuentra en el
compartimiento del motor. Si un fusible
se ha fundido, se lo debe cambiar. Siga los
siguientes pasos:


1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.

3. Si hay un fusible diferente del fusible
MAIN fundido, cámbielo por uno
nuevo con las mismas especifi caciones
de amperaje .

Normal
Fundido

ADVERTENCIA
No reemplace Ud. mismo el fusible
principal y el fusible de descarga
lenta múltiplex. Haga que un técnico
autorizado Mazda realice el cambio:
Reemplazar estos fusibles Ud. mismo es
peligroso debido a que son fusibles de
alto voltaje. Si el cambio no se realiza
bien puede provocar golpes eléctricos
o un cortocircuito y provocar un
incendio.
4. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
