2018 MAZDA MODEL 2 Manual del propietario (in Spanish)

4–37
Cuando conduce
Grupo de instrumentos y pantalla
NOTA
  A pesar que la exhibición de
distancia a recorrer con combustible
disponible puede indicar que se
puede recorrer bastante antes de
tener que cargar combustible, se
recomienda cargar combustible
lo antes posible si el nivel de
combustible está muy bajo o se ha
encendido la advertencia de nivel
bajo de combustible.
  La exhibición podría no cambiar
a menos que agregue más de
aproximadamente 9 litros de
combustible.
  La distancia restante hasta vaciarse
es la distancia aproximada
restante que se puede conducir
el vehículo hasta que todas las
marcas de graduación en el medidor
de combustible (indicando el
suministro de combustible restante)
desaparezcan.
  Si no hay información de economía
de combustible antigua como al
comprar el vehículo por primera vez
o la información ha sido borrada
al desconectar los cables de la
batería, la distancia a recorrer con
combustible disponible/rango puede
ser diferente de la cantidad indicada.
Modo de consumo de combustible
promedial
Este modo exhibe el consumo promedio
de combustible calculando el consumo de
combustible y la distancia recorrida desde
que se compró el vehículo, se conectó
la batería después de desconectarla o
repusieron los datos. El consumo de
combustible promedial será calculado y
exhibido cada minuto.
(Modelo europeo)


(Excepto modelo europeo)

Tipo A
Tipo B

Para borrar los datos que están siendo
exhibidos, oprima el interruptor INFO
durante más de 1,5 segundos.
Después de oprimir el interruptor INFO , se
exhibirá la indicación - - - L/100 km o
- - - km/L durante aproximadamente
1 minuto antes de recalcular y exhibir el
consumo de combustible promedial.
Mazda2_8FS6-SP-17A_Edition2.indb 37Mazda2_8FS6-SP-17A_Edition2.indb 372016/11/09 16:28:172016/11/09 16:28:17

4–38
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Modo de consumo de combustible
actual
Este modo muestra el consumo de
combustible actual calculando el consumo
de combustible y la distancia recorrida.

La economía actual puede ser calculada y
exhibida cada 2 segundos.
(Modelo europeo)


(Excepto modelo europeo)

Tipo A
Tipo B

Cuando haya disminuido el vehículo a
aproximadamente 5 km/h, se exhibirá la
indicación - - - - L/100 km o - - - km/L.
Modo de velocidad promedio
Este modo exhibe la velocidad promedio
del vehículo calculando la distancia y la
distancia recorrida desde que se conectó la
batería o repusieron los datos por última
vez.
La velocidad promedio del vehículo será
calculada y exhibida cada 10 segundos.
(Modelo europeo)


(Excepto modelo europeo)


Para borrar los datos que están siendo
exhibidos, oprima el interruptor INFO
durante más de 1,5 segundos. Después de
oprimir el interruptor INFO , se exhibirá
- - - km/h por aproximadamente 1 minuto
antes de recalcular y exhibir la velocidad
del vehículo.

Modo de alarma de velocidad del
vehículo
*
En este modo, se exhibe el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de velocidad
del vehículo a la cual se dispara la
advertencia.
NOTA
La exhibición para la alarma de
velocidad del vehículo se activa a la
misma vez que se escucha el bip. La
velocidad de vehículo fi jada destella
varias veces.


La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
  Ajuste siempre la velocidad del
vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
verifi que siempre la velocidad del
vehículo usando el velocímetro.
  La función de alarma de velocidad
del vehículo se puede ajustar entre
30 y 250 km/h.
Mazda2_8FS6-SP-17A_Edition2.indb 38Mazda2_8FS6-SP-17A_Edition2.indb 382016/11/09 16:28:182016/11/09 16:28:18

4–39
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Exhibición de conducción activa *

Receptor óptico Espejo Combinador

ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras conduce el vehículo
ya que al hacerlo puede distraer su atención del camino hacia adelante y resultar en un
accidente.
PRECAUCION
  No intente ajustar el ángulo o abra/cierre manualmente la exhibición de conducción
activa. Las huellas dactilares en la exhibición difi cultarán la visión y el uso de
demasiada fuerza al usarla podría resultar en daños.
  No coloque objetos cerca de la exhibición de conducción activa. La exhibición de
conducción activa podría no funcionar o cualquier interferencia con su funcionamiento
podría provocar daños.
  No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros
líquidos salpican la exhibición de conducción activa, se podría dañar.
  No coloque objetos encima de la pantalla de exhibición de conducción activa ni
aplique adhesivos a la hoja a prueba de polvo/receptor óptico pues podrían causar
interferencias.
  Hay un sensor integrado para controlar la luminosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la exhibición
resulte difícil de ver.
  No permita que luz intensa incida en el receptor óptico. De lo contrario, podría
ocasionar daños.
Mazda2_8FS6-SP-17A_Edition2.indb 39Mazda2_8FS6-SP-17A_Edition2.indb 392016/11/09 16:28:182016/11/09 16:28:18

4–40
Cuando conduce
Grupo de instrumentos y pantalla
NOTA
  Podría resultar difícil de ver la exhibición al usar lentes de sol polarizados. Sáquese sus
lentes de sol polarizados o ajuste la luminosidad.
  Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se
podría desviar de la posición ajustada.
  La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
  Si se desmonta el sistema de audio, no se puede usar la exhibición de conducción
activa.
Mazda2_8FS6-SP-17A_Edition2.indb 40Mazda2_8FS6-SP-17A_Edition2.indb 402016/11/09 16:28:192016/11/09 16:28:19

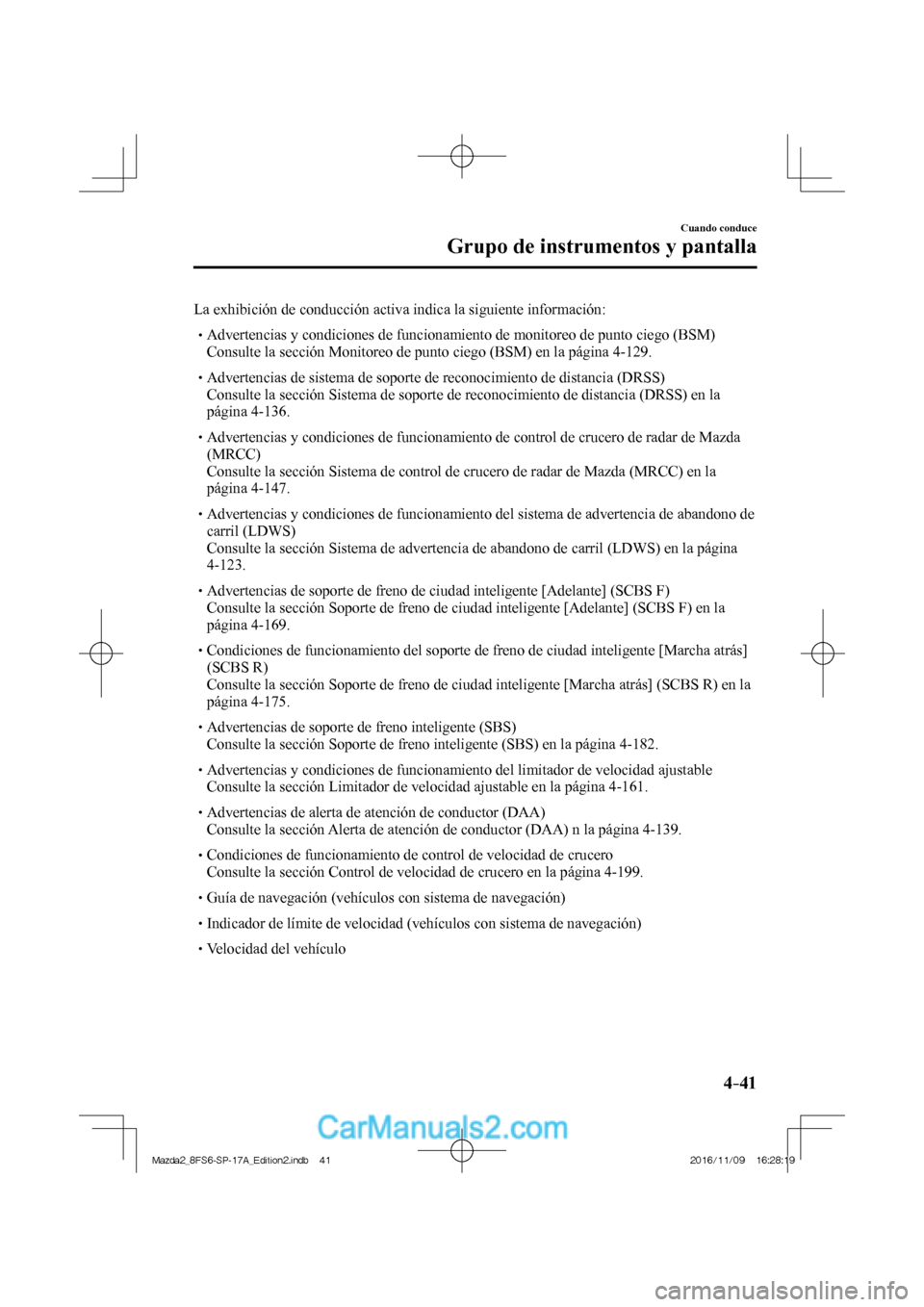

4–41
Cuando conduce
Grupo de instrumentos y pantalla
La exhibición de conducción activa indica la siguiente información:  


 Advertencias y condiciones de funcionamiento de monitoreo de punto ciego (BSM)
 Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-129 . 



 Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
 Consulte la sección Sistema de soporte de reconocimiento de distancia (DRSS) en la
página 4-136 .
 


 Advertencias y condiciones de funcionamiento de control de crucero de radar de Mazda
(MRCC)
  Consulte la sección Sistema de control de crucero de radar de Mazda (MRCC) en la
página 4-147 .
 


 Advertencias y condiciones de funcionamiento del sistema de advertencia de abandono de
carril (LDWS)
  Consulte la sección Sistema de advertencia de abandono de carril (LDWS) en la página
4-123 .
 


 Advertencias de soporte de freno de ciudad inteligente [Adelante] (SCBS F)
 Consulte la sección Soporte de freno de ciudad inteligente [Adelante] (SCBS F) en la
página 4-169 .
 


 Condiciones de funcionamiento del soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
  Consulte la sección Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) en la
página 4-175 .
 


 Advertencias de soporte de freno inteligente (SBS)
 Consulte la sección Soporte de freno inteligente (SBS) en la página 4-182 . 



 Advertencias y condiciones de funcionamiento del limitador de velocidad ajustable
 Consulte la sección Limitador de velocidad ajustable en la página 4-161 . 



 Advertencias de alerta de atención de conductor (DAA)
 Consulte la sección Alerta de atención de conductor (DAA) n la página 4-139 . 



 Condiciones de funcionamiento de control de velocidad de crucero
 Consulte la sección Control de velocidad de crucero en la página 4-199 . 



 Guía de navegación (vehículos con sistema de navegación) 



 Indicador de límite de velocidad (vehículos con sistema de navegación) 



 Velocidad del vehículo
Mazda2_8FS6-SP-17A_Edition2.indb 41Mazda2_8FS6-SP-17A_Edition2.indb 412016/11/09 16:28:192016/11/09 16:28:19

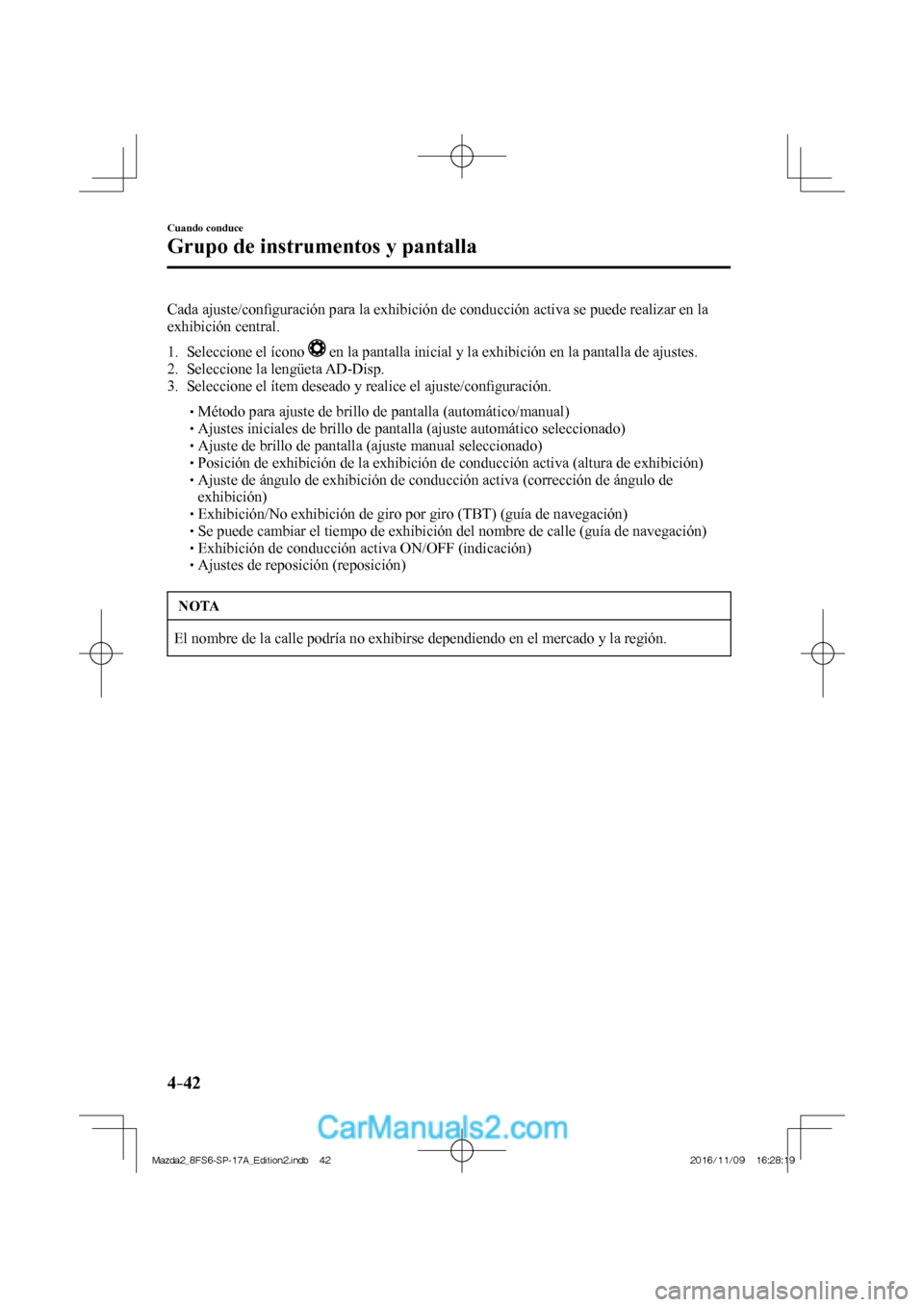

4–42
Cuando conduce
Grupo de instrumentos y pantalla
Cada ajuste/confi guración para la exhibición de conducción activa se puede realizar en la
exhibición central.

1. Seleccione el ícono en la pantalla inicial y la exhibición en la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/confi guración.




 Método para ajuste de brillo de pantalla (automático/manual)



 Ajustes iniciales de brillo de pantalla (ajuste automático seleccionado)



 Ajuste de brillo de pantalla (ajuste manual seleccionado)



 Posición de exhibición de la exhibición de conducción activa (altura de exhibición)



 Ajuste de ángulo de exhibición de conducción activa (corrección de ángulo de
exhibición)
 


 Exhibición/No exhibición de giro por giro (TBT) (guía de navegación)



 Se puede cambiar el tiempo de exhibición del nombre de calle (guía de navegación)



 Exhibición de conducción activa ON/OFF (indicación)



 Ajustes de reposición (reposición)
NOTA
El nombre de la calle podría no exhibirse dependiendo en el mercado y la región.
Mazda2_8FS6-SP-17A_Edition2.indb 42Mazda2_8FS6-SP-17A_Edition2.indb 422016/11/09 16:28:192016/11/09 16:28:19

4–43
Cuando conduce
Grupo de instrumentos y pantalla
Luces de advertencia/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especifi caciones.

Tipo A
Tipo B
Tipo C
(Tipo medidor de velocidad digital)
(Tipo medidor de velocidad analógico (Con tacómetro))
(Tipo medidor de velocidad analógico (Sin tacómetro)) Grupo de instrumentos

Luces de advertencia
Estas luces se enciende o destellan para notifi car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Advertencia Página

Advertencia del sistema de frenos *1*2 7-38

Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia del
sistema electrónico
de distribución de
fuerza de frenos
7-38
Advertencia de
ABS
7-41

Advertencia del sistema de carga *1 7-38
Mazda2_8FS6-SP-17A_Edition2.indb 43Mazda2_8FS6-SP-17A_Edition2.indb 432016/11/09 16:28:192016/11/09 16:28:19

4–44
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página

Advertencia de aceite del motor *1 7-38


(Rojo) Advertencia de temperatura de refrigerante del motor alta *1 7-38

Advertencia de malfuncionamiento de la dirección asistida *1 7-38

Advertencia principal *1 7-41

Advertencia de verifi cación del motor *1 7-41


(Ambar) * Advertencia i-stop *1 7-41


(Ambar) * Advertencia i-ELOOP 7-41

* Advertencia de transmisión automática *1 7-41

Advertencia del sistema de pretensores de cinturones de seguridad/bolsa
de aire *1 7-41


* Advertencia del sistema de monitoreo de presión de aire de los
neumáticos *1 Destellando
7-41
Se enciende
7-46


(Rojo) Advertencia KEY *1 Malfuncionamiento
7-41
Excepto
malfuncionamiento
7-46


(Ambar) * Advertencia del sistema de control de luces de carretera (HBC) *1 7-41


(Ambar) * Advertencia de faros LED adaptativos (ALH) *1 7-41

* Advertencia del sistema de advertencia de abandono de carril (LDWS) *1 Destellando
4-127
Se enciende
7-41
Mazda2_8FS6-SP-17A_Edition2.indb 44Mazda2_8FS6-SP-17A_Edition2.indb 442016/11/09 16:28:202016/11/09 16:28:20
