2018 MAZDA MODEL 2 Manual del propietario (in Spanish)

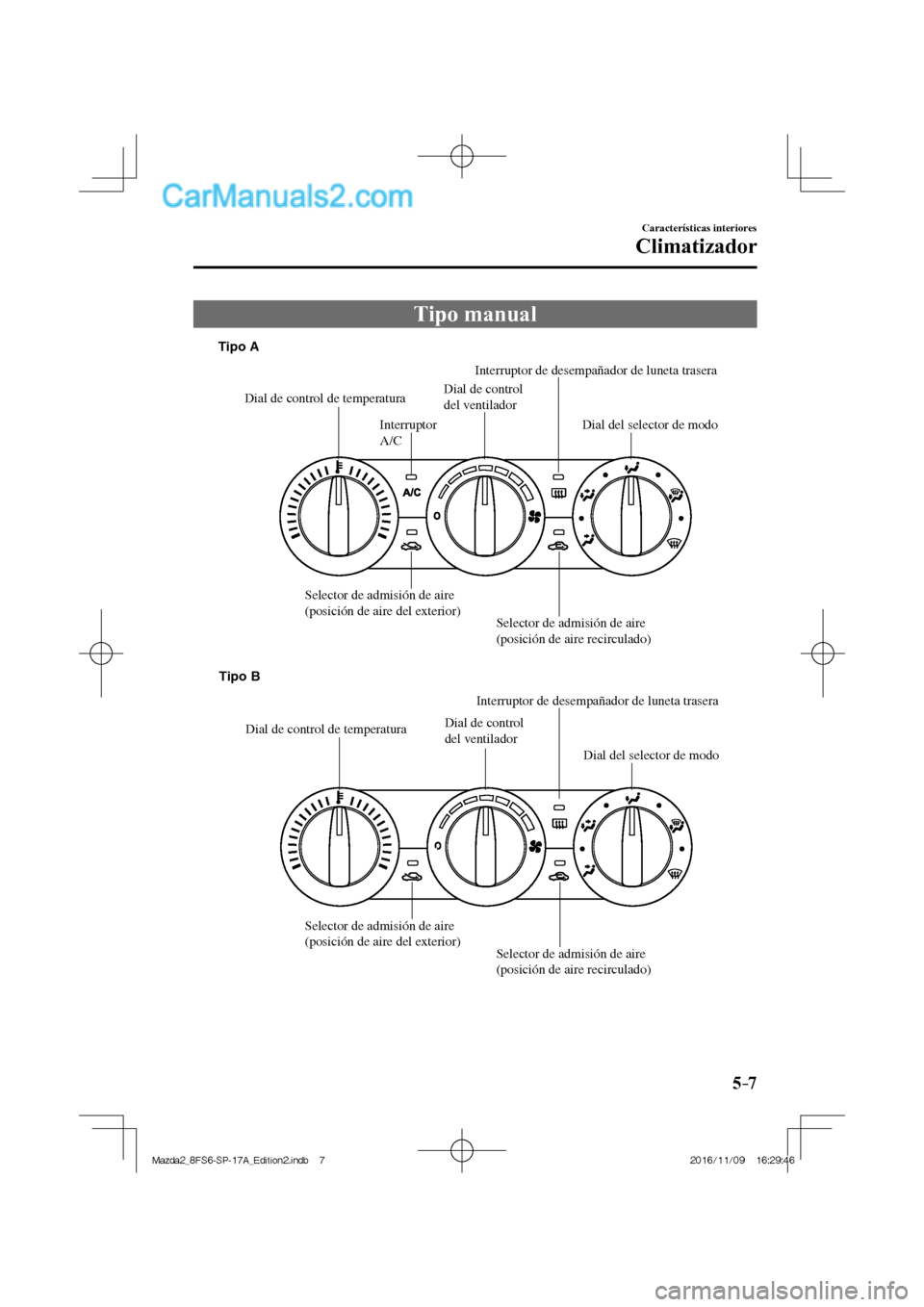

5–7
Características interiores
Climatizador
Tipo manual

Dial de control de temperaturaDial de control
del ventiladorInterruptor de desempañador de luneta trasera
Interruptor
A/C
Selector de admisión de aire
(posición de aire del exterior)
Selector de admisión de aire
(posición de aire recirculado)Dial del selector de modo Tipo A
Dial de control de temperaturaDial de control
del ventiladorInterruptor de desempañador de luneta trasera
Selector de admisión de aire
(posición de aire del exterior)
Selector de admisión de aire
(posición de aire recirculado)Dial del selector de modo Tipo B

Mazda2_8FS6-SP-17A_Edition2.indb 7Mazda2_8FS6-SP-17A_Edition2.indb 72016/11/09 16:29:462016/11/09 16:29:46

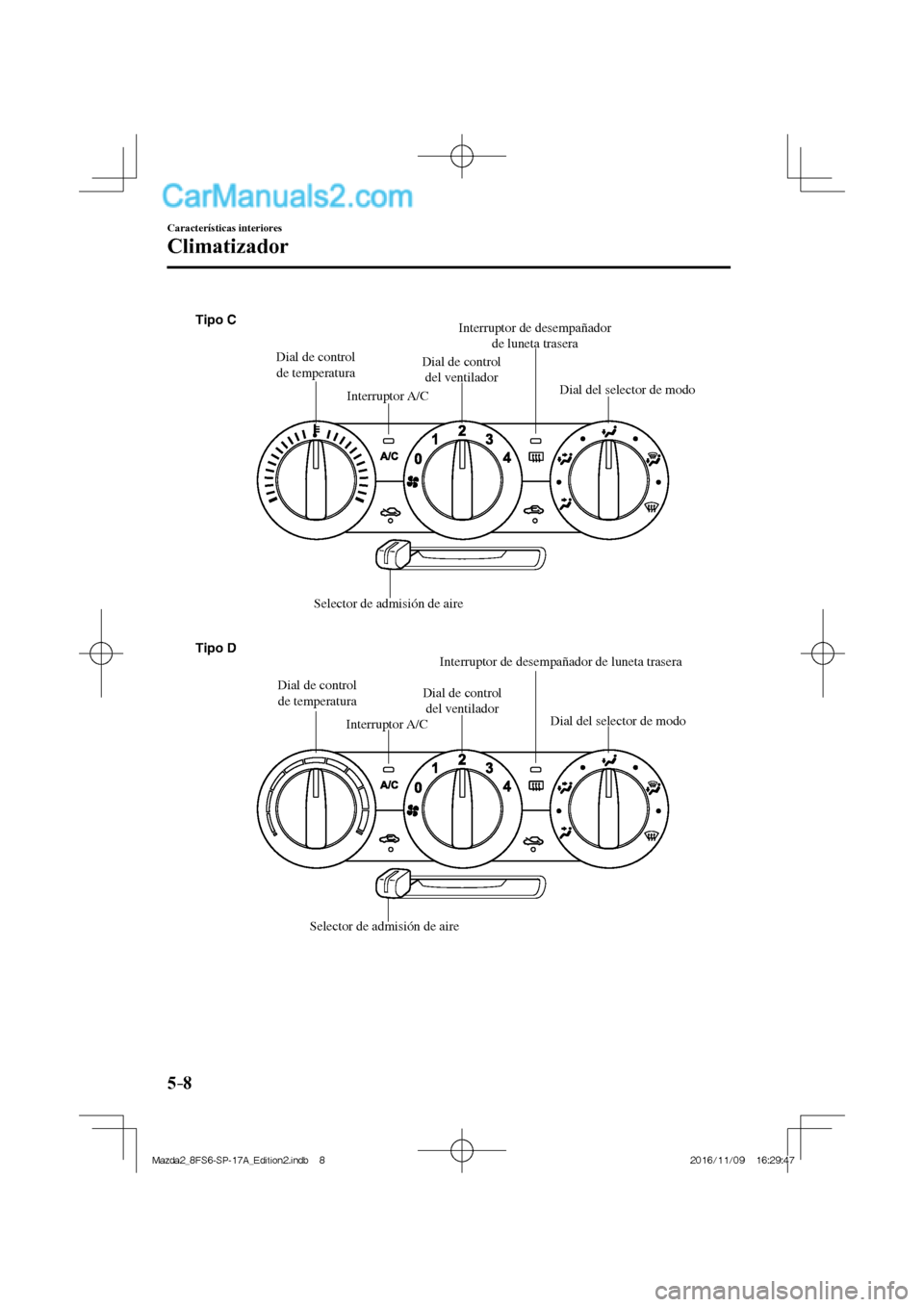

5–8
Características interiores
Climatizador

Dial de control
de temperaturaDial de control
del ventiladorInterruptor de desempañador
de luneta trasera
Interruptor A/C
Interruptor A/C Selector de admisión de aireDial del selector de modo
Dial de control
de temperaturaDial de control
del ventiladorInterruptor de desempañador de luneta trasera
Selector de admisión de aireDial del selector de modo Tipo C
Tipo D

Mazda2_8FS6-SP-17A_Edition2.indb 8Mazda2_8FS6-SP-17A_Edition2.indb 82016/11/09 16:29:472016/11/09 16:29:47

5–9
Características interiores
Climatizador
Interruptores de control
Dial de control de temperatura
(Tipo A/Tipo B/Tipo C)
Este dial controla la temperatura del aire del
sistema. Gírelo hacia la derecha para aire
caliente y hacia la izquierda para aire frío.
(Tipo D)
Este dial controla la temperatura del aire
cuando usa el acondicionador de aire.
Gírelo hacia la derecha para enfriar.
Dial de control del ventilador
Este dial permite usar distintas velocidades
del ventilador.
(Tipo A/Tipo B)
El ventilador tiene siete velocidades.
(Tipo C/Tipo D)
0—Ventilador desconectado
1—Baja velocidad
2—Velocidad media baja
3—Velocidad media alta
4—Alta velocidad
Dial del selector de modo
Gire el dial del selector de modo para
seleccionar el modo de fl ujo de aire
(página 5-6 ).
NOTA
  El dial de selector de modo se puede
ajustar a las posiciones intermedias
(
) entre cada modo. Ajuste el dial a
una posición intermedia si desea
dividir el fl ujo de aire entre los dos
modos.
  Por ejemplo, cuando el dial del
selector de modo se encuentra en la
posición
entre las posiciones y

, el fl ujo de aire desde la salida de
aire del piso es menor que la de la
posición
.
Interruptor A/C (Tipo A/Tipo C/Tipo D)
(Tipo A)
Oprima el interruptor A/C para conectar el
acondicionador de aire. El indicador en el
interruptor se encenderá cuando el dial de
control del ventilador se ajuste a cualquier
posición excepto OFF.
(Tipo C/Tipo D)
Oprima el interruptor A/C para conectar
el acondicionador de aire. El indicador
en el interruptor se encenderá cuando el
dial de control del ventilador se ajuste a la
posición 1, 2, 3 o 4.
Oprima nuevamente el interruptor para
desconectar el acondicionador de aire.
NOTA
El acondicionador de aire podría no
funcionar cuando la temperatura exterior
llega 0 °C.
Selector de admisión de aire (Tipo A/
Tipo B)
Este interruptor controla la fuente del aire
que entra en el vehículo.
Oprima el interruptor del selector de
admisión de aire para alternar entre
las posiciones de aire del exterior y
recirculación de aire.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Se
recircula el aire en el interior del vehículo.
Posición de aire del exterior (
)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
Mazda2_8FS6-SP-17A_Edition2.indb 9Mazda2_8FS6-SP-17A_Edition2.indb 92016/11/09 16:29:472016/11/09 16:29:47

5–10
Características interiores
Climatizador
*Algunos modelos.
ADVERTENCIA
No use la posición de recirculación de
aire cuando hace frío o llueve:
Si se usa la posición de recirculación
de aire cuando hace frío o llueve es
peligroso pues se pueden empañar
los vidrios. Por lo tanto no podrá
ver correctamente lo cual podría
ocasionarle un serio accidente.
Selector de admisión de aire (Tipo C/
Tipo D)
Esta palanca controla la fuente del aire que
entra en el vehículo.

Se recomienda mantener el selector en la
posición de aire del exterior.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Se
recircula el aire en el interior del vehículo.
Posición de aire del exterior (
)
(Tipo C)
El aire del exterior entra en vehículo. Use
esta posición para la ventilación normal y
calefacción.
(Tipo D)
El aire del exterior entra en vehículo. Use
esta posición para la ventilación normal.
ADVERTENCIA
No use la posición cuando hace
frío o llueve:
Si se usa la posición
cuando hace
frío o llueve es peligroso pues se
pueden empañar los vidrios. Por lo
tanto no podrá ver correctamente lo
cual podría ocasionarle un serio
accidente.
Interruptor de desempañador de luneta
trasera
Oprima el interruptor del desempañador
de luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-87 .
Calefacción *
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo A/Tipo B)
Coloque el selector de admisión de aire
a la posición de aire del exterior.
(Tipo C)
Coloque el selector de admisión de aire
a la posición
.
3. Coloque el dial de control de
temperatura en la posición de
calefacción.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
5. (Tipo A/Tipo C)
Si se desea calefacción con
dehumidifi cación, conecte el
acondicionador de aire.

Mazda2_8FS6-SP-17A_Edition2.indb 10Mazda2_8FS6-SP-17A_Edition2.indb 102016/11/09 16:29:482016/11/09 16:29:48

5–11
Características interiores
Climatizador
NOTA
  Si el parabrisas se empaña
fácilmente, coloque el dial del
selector de modo en la posición
.   (Tipo A/Tipo C)  Si se desea recibir aire en la cara,
coloque el dial del selector de modo
en la posición
, y ajuste el dial de
control de temperatura para su
máxima comodidad.
  El aire hacia el piso es más caliente
que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).
Enfriamiento (Con acondicionador
de aire)
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el dial de control de
temperatura en la posición de frío.
3. Coloque el dial de control del
ventilador a la velocidad deseada.
4. Encienda el acondicionador de aire
oprimiendo el interruptor A/C .
5. Después que comienza el enfriamiento,
ajuste el dial de control del ventilador
y el dial de control de temperatura de
acuerdo a lo necesario para mantener la
máxima comodidad.

PRECAUCION
Si el acondicionador de aire se usa
mientras se conduce en subidas
prolongadas y tránsito pesado, controle
la luz de advertencia de temperatura
de refrigerante del motor para ver si se
enciende o destella (página 4-43 ).
El funcionamiento del acondicionador
de aire puede sobrecalentar el motor.
Si la luz de advertencia se enciende o
destella, desconecte el acondicionador
de aire (página 7-31 ).
Mazda2_8FS6-SP-17A_Edition2.indb 11Mazda2_8FS6-SP-17A_Edition2.indb 112016/11/09 16:29:482016/11/09 16:29:48

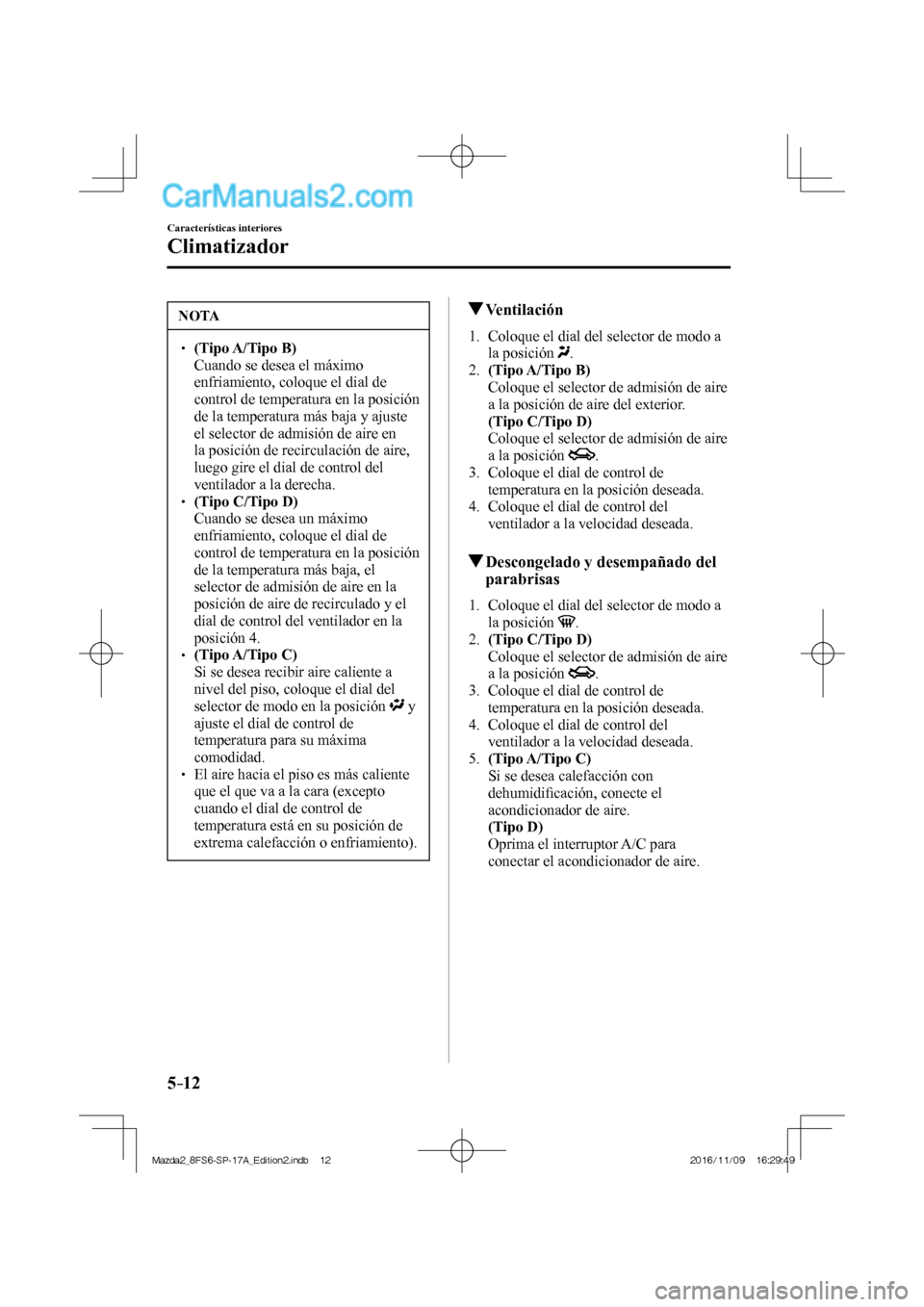

5–12
Características interiores
Climatizador
NOTA
  (Tipo A/Tipo B)  Cuando se desea el máximo
enfriamiento, coloque el dial de
control de temperatura en la posición
de la temperatura más baja y ajuste
el selector de admisión de aire en
la posición de recirculación de aire,
luego gire el dial de control del
ventilador a la derecha.
  (Tipo C/Tipo D)  Cuando se desea un máximo
enfriamiento, coloque el dial de
control de temperatura en la posición
de la temperatura más baja, el
selector de admisión de aire en la
posición de aire de recirculado y el
dial de control del ventilador en la
posición 4.
  (Tipo A/Tipo C)  Si se desea recibir aire caliente a
nivel del piso, coloque el dial del
selector de modo en la posición
y
ajuste el dial de control de
temperatura para su máxima
comodidad.
  El aire hacia el piso es más caliente
que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).
Ventilación
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo A/Tipo B)
Coloque el selector de admisión de aire
a la posición de aire del exterior.
(Tipo C/Tipo D)
Coloque el selector de admisión de aire
a la posición
.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Coloque el dial de control del
ventilador a la velocidad deseada.

Descongelado y desempañado del
parabrisas
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo C/Tipo D)
Coloque el selector de admisión de aire
a la posición
.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
5. (Tipo A/Tipo C)
Si se desea calefacción con
dehumidifi cación, conecte el
acondicionador de aire.
(Tipo D)
Oprima el interruptor A/C para
conectar el acondicionador de aire.

Mazda2_8FS6-SP-17A_Edition2.indb 12Mazda2_8FS6-SP-17A_Edition2.indb 122016/11/09 16:29:492016/11/09 16:29:49

5–13
Características interiores
Climatizador
ADVERTENCIA
No desempañe el parabrisas usando la
posición con el control de
temperatura en la posición de frío
(Tipo A/Tipo B/Tipo C):
Si se usa la posición
con el control
de temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición
.

No deje el acondicionador de aire en la
posición con el control de
temperatura ajustado a frío después de
desempañar el parabrisas (Tipo D):
Dejar el acondicionador de aire en la
posición
con el control de
temperatura ajustado a frío después
que el parabrisas se haya desempañado
es peligroso debido a que el exterior del
parabrisas se puede empañar. Por lo
tanto no podrá ver correctamente lo
cual podría ocasionarle un serio
accidente.
Coloque el dial del selector de modo
excepto la posición
y encienda el
limpiaparabrisas para limpiarlo.
NOTA
  (Tipo A)  Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el
dial de control de temperatura en
la posición de la temperatura más
baja, y el gire el dial de control del
ventilador completamente hacia la
derecha.
  (Tipo C)  Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el
dial de control de temperatura en la
posición de la temperatura más baja,
y el dial de control del ventilador en
la posición 4.
  (Tipo A/Tipo C)  Si desea aire caliente al piso, ajuste
el dial del selector de modo a la
posición
.   (Tipo A/Tipo B)  En la posición , la posición de aire
del exterior se selecciona
automáticamente. El selector de
admisión de aire no se puede cambiar
a la posición de recirculación de aire.
Mazda2_8FS6-SP-17A_Edition2.indb 13Mazda2_8FS6-SP-17A_Edition2.indb 132016/11/09 16:29:492016/11/09 16:29:49

5–14
Características interiores
Climatizador
Deshumidifi cación (Con
acondicionador de aire)
Haga funcionar el acondicionador de
aire en verano o invierno para ayudar a
desempañar el parabrisas y las ventanillas
laterales.

1. Coloque el dial del selector de modo a
la posición deseada.
2. (Tipo A)
Coloque el selector de admisión de aire
a la posición de aire del exterior.
(Tipo C/Tipo D)
Coloque el selector de admisión de aire
a la posición
.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
5. Encienda el acondicionador de aire
oprimiendo el interruptor A/C .

NOTA
(Tipo A/Tipo C)
Una de las funciones del acondicionador
de aire es deshumidifi car el aire y, para
usar esa función, la temperatura no
debe estar ajustada a frío. Por lo tanto,
ajuste el dial de control de temperatura
a la posición deseada (caliente o frío)
y conecte el acondicionador de aire
cuando desee deshumidifi car el aire de
la cabina.
Mazda2_8FS6-SP-17A_Edition2.indb 14Mazda2_8FS6-SP-17A_Edition2.indb 142016/11/09 16:29:502016/11/09 16:29:50
