2018 MAZDA MODEL 2 sensor

2–47
Equipo de seguridad esencial
Bolsas de aire SRS
ADVERTENCIA
No coloque objetos sobre o cerca del área donde se infl a una bolsa de aire de cortina:
Es peligroso colocar objetos en áreas donde se activa la bolsa de aire de cortina como
en el vidrio del parabrisas, vidrios de puertas laterales, pilares de ventanilla delantera y
trasera y a lo largo del borde del techo y agarraderas del techo. En caso de un accidente
el objeto podría interferir con la bolsa de aire de cortina, que se infl a desde los pilares
de ventanillas delanteras y traseras y a lo largo del borde del techo, impidiendo la
protección adicional del sistema de bolsa de aire de cortina o redirigiendo la bolsa de
aire de una manera que es peligrosa. Además, la bolsa de aire se podría cortar saliendo
los gases.
No coloque perchas o cualquier otro objeto en las agarraderas. Al colgar ropa,
cuélguela directamente en el gancho para ropa. Mantenga siempre los módulos de la
bolsa de aire de cortina libres para que se puedan infl ar en caso de un choque lateral.

No toque los componentes del sistema de seguridad suplementario después que las
bolsas de aire se hayan infl ado:
Tocar los componentes del sistema de seguridad suplementario después que las bolsas
de aire se hayan infl ado es peligroso. Inmediatamente después de infl arse, están
calientes. Se podría quemar.

Nunca instale ningún tipo de equipos en la parte delantera de su vehículo:
La instalación de equipos en la parte delantera, como barras de protección delanteras
(de cualquier tipo), palas para nieve, o cabrestantes es peligroso. El sistema de sensores
de choque del sistema de las bolsas de aire podría verse afectado. Esto podría hacer que
las bolsas de aire se infl arán inesperadamente, o podría impedir que las bolsas de aire
se infl arán en caso de un accidente. Los ocupantes delanteros podrían resultar heridos
de gravedad.

No modifi que la suspensión:
Ajustar la suspensión del vehículo es peligroso. Si se cambia la altura del vehículo o
la suspensión, el vehículo podría no detectar precisamente un choque resultando en el
infl ado incorrecto o inesperado de una bolsa de aire y la posibilidad de sufrir heridas
graves.

Mazda2_8FS6-SP-17A_Edition2.indb 47Mazda2_8FS6-SP-17A_Edition2.indb 472016/11/09 16:27:322016/11/09 16:27:32

2–48
Equipo de seguridad esencial
Bolsas de aire SRS
ADVERTENCIA
No modifi que una puerta delantera ni deje ningún daño sin reparar. Siempre haga
que un técnico experto, le recomendamos un técnico autorizado Mazda inspeccione la
puerta delantera dañada:
Modifi car una puerta delantera o dejarla sin reparar es peligroso. Cada puerta
delantera tiene un sensor de choque lateral como componente del sistema de seguridad
suplementario. Si se perforan agujeros en una puerta delantera, se desmonta un altavoz
de puerta, o se deja sin reparar una puerta dañada, el sensor se puede ver afectado
adversamente haciendo que no detecte correctamente la presión de un impacto durante
un choque lateral. Si un sensor no detecta correctamente un impacto lateral, las bolsas
de aire laterales y de cortina y el pretensor de cinturón de seguridad delantero podría
no funcionar normalmente lo que resultará en heridas graves a los ocupantes.

No modifi que el sistema de seguridad suplementario:
Modifi car los componentes o el cableado del sistema de seguridad suplementario
es peligroso. Se puede activar accidentalmente o dañarlo. No se deben realizar
modifi caciones en el sistema de seguridad suplementario. No se deben instalar adornos,
escudos u otros sobre los módulos de las bolsas de aire. Tampoco se deben instalar
equipos eléctricos sobre o cercanos a los componentes del sistema y cableado. Un
técnico experto, le recomendamos un técnico autorizado Mazda puede brindarle los
cuidados especiales necesarios al desmontar e instalar los asientos delanteros. Es
importante proteger el cableado y las conexiones de las bolsas de aire para asegurarse
que las bolsas de aire no se infl an accidentalmente, y que el sensor de posición de
deslizamiento de asiento del conductor no está dañado y los asientos mantengan una
conexión de bolsa de aire sin dañar.

No coloque equipaje ni otros objetos debajo de los asientos delanteros:
Colocar equipaje u otros objetos debajo de los asientos delanteros es peligroso. Los
componentes esenciales del sistema de seguridad suplementario pueden estar dañados,
y en caso de un choque lateral, las bolsas de aire adecuadas podrían no infl arse, lo que
puede resultar en heridas graves o la muerte. Para evitar que se dañen los componentes
esenciales del sistema de seguridad suplementario, no coloque el equipaje u otros
objetos debajo de los asientos delanteros.

Mazda2_8FS6-SP-17A_Edition2.indb 48Mazda2_8FS6-SP-17A_Edition2.indb 482016/11/09 16:27:322016/11/09 16:27:32

2–49
Equipo de seguridad esencial
Bolsas de aire SRS
ADVERTENCIA
No conduzca el vehículo con componentes del sistema de pretensores de cinturones de
seguridad/bolsa de aire dañados:
Los componentes del sistema de bolsas de aire/pretensores de cinturones de seguridad
usados o dañados deben ser cambiados después de un choque que los haga activarse
o dañarse. Solo un técnico experto, le recomendamos un técnico autorizado Mazda
puede evaluar completamente estos sistemas para ver si no funcionarán en caso de
otro accidente. Conducir con una bolsa de aire o unidad de pretensor dañada o usada
brindará menor protección en el siguiente accidente y pudiendo resultar herido o
muerto.

No desmonte partes del interior de una bolsa de aire:
Desmontar los asientos delantero, el tableros o el volante o las partes conteniendo
sensores o partes de bolsas de aire es peligroso. Estas partes contienen componentes
esenciales de la bolsa de aire. Una bolsa de aire se puede activar accidentalmente y
provocarle heridas graves. Siempre haga que un técnico autorizado Mazda desmonte
estas partes.

Deseche correctamente el sistema de bolsa de aire:
Desechar una bolsa de aire de manera inadecuada o un vehículo con una bolsa de
aire sin infl ar es extremadamente peligroso. A menos que todos los procedimientos
de seguridad hayan sido tenidos en cuenta, podría resultar en heridas. Haga que un
técnico experto, le recomendamos un técnico autorizado Mazda sobre deseche con
seguridad el sistema de bolsa de aire o desarme el sistema de bolsa de aire de un
vehículo equipado con el mismo.
Mazda2_8FS6-SP-17A_Edition2.indb 49Mazda2_8FS6-SP-17A_Edition2.indb 492016/11/09 16:27:322016/11/09 16:27:32

2–55
Equipo de seguridad esencial
Bolsas de aire SRS
*Algunos modelos.

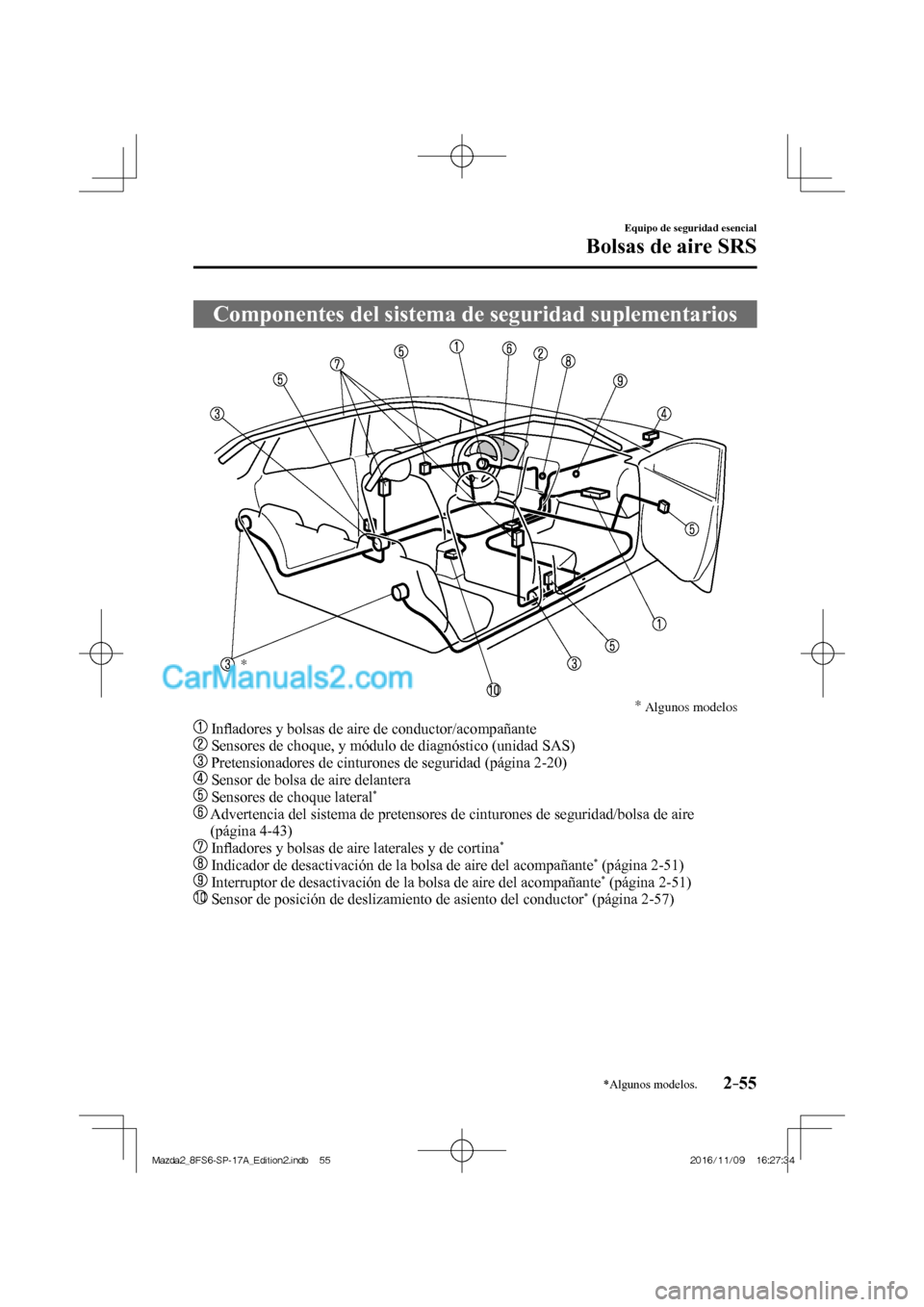

Componentes del sistema de seguridad suplementarios

*
*
Algunos modelos


Infl adores y bolsas de aire de conductor/acompañante

Sensores de choque, y módulo de diagnóstico (unidad SAS)

Pretensionadores de cinturones de seguridad (página 2-20 )

Sensor de bolsa de aire delantera

Sensores de choque lateral *

Advertencia del sistema de pretensores de cinturones de seguridad/bolsa de aire
(página 4-43 )

Infl adores y bolsas de aire laterales y de cortina *

Indicador de desactivación de la bolsa de aire del acompañante * (página 2-51 )

Interruptor de desactivación de la bolsa de aire del acompañante * (página 2-51 )

Sensor de posición de deslizamiento de asiento del conductor * (página 2-57 )
Mazda2_8FS6-SP-17A_Edition2.indb 55Mazda2_8FS6-SP-17A_Edition2.indb 552016/11/09 16:27:342016/11/09 16:27:34

2–57
Equipo de seguridad esencial
Bolsas de aire SRS
Bolsa de aire del conductor
La bolsas de aire del conductor está montada en el volante.
Cuando los sensores de choque de las bolsas de aire detectan un impacto frontal de mayor
fuerza que moderada, la bolsa de aire del conductor se infl a rápidamente ayudando a reducir
heridas principalmente en la cabeza o pecho del conductor al golpearse directamente con el
volante.
Por detalles sobre la activación de la bolsa de aire, consulte la sección “Criterio para el
infl ado de las bolsas de aire SRS” (página 2-60 ).
(Con interruptor de desactivación de la bolsa de aire del acompañante)
El infl ado de la bolsa de aire de dos etapas del conductor se controla en dos etapas
dependiendo de la posición del asiento del conductor. El sensor de posición de deslizamiento
del asiento del conductor se ubica debajo del asiento del conductor. El sensor determina si
el asiento del conductor se encuentra adelante o atrás de una posición de referencia y envía
la posición del asiento al módulo de diagnóstico (unidad SAS). La unidad SAS fue diseñada
para controlar el infl ado de la bolsa de aire del conductor dependiendo de que tan cerca se
encuentra el asiento del conductor del volante.
Durante un choque de intensidad moderada la bolsa de aire del conductor se infl a con menos
energía, mientras que en caso de choques más severos y cuando el asiento del conductor se
encuentra detrás de la posición de referencia, se infl an con más energía.


Mazda2_8FS6-SP-17A_Edition2.indb 57Mazda2_8FS6-SP-17A_Edition2.indb 572016/11/09 16:27:352016/11/09 16:27:35

2–58
Equipo de seguridad esencial
Bolsas de aire SRS
*Algunos modelos.
Bolsa de aire del acompañante
La bolsa de aire del acompañante está montada en el tablero del lado del acompañante.
El mecanismo de infl ado de la bolsa de aire del acompañante es el mismo que para la bolsa
de aire del conductor.
Por detalles sobre la activación de la bolsa de aire, consulte la sección “Criterio para el
infl ado de las bolsas de aire SRS” (página 2-60 ).


Bolsas de aire laterales *
Las bolsas de aire laterales están montadas en los lados de afuera de los respaldos
delanteros.
Cuando los sensores de choque de bolsas de aire detectan un choque lateral de mayor fuerza
que moderada, el sistema infl a solo la bolsa de aire lateral del lado del vehículo que ha sido
chocado. La bolsa de aire lateral se infl a rápidamente para reducir las heridas en el pecho del
conductor o acompañante al golpearse directamente con partes del interior como una puerta
o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sección “Criterio para el
infl ado de las bolsas de aire SRS” (página 2-60 ).



Mazda2_8FS6-SP-17A_Edition2.indb 58Mazda2_8FS6-SP-17A_Edition2.indb 582016/11/09 16:27:352016/11/09 16:27:35

2–59
Equipo de seguridad esencial
Bolsas de aire SRS
*Algunos modelos.
Bolsas de aire de cortina *
Las bolsas de aire de cortina están montadas en los pilares de ventana delantero y trasero, y
el borde del techo a lo largo de ambos lados.
Cuando los sensores de choque de bolsa de aire detectan un choque lateral de mayor
fuerza que moderada, la bolsa de aire de cortina se infl a rápidamente y ayuda a reducir las
heridas principalmente en la cabeza de los pasajeros traseros del lado de afuera al golpearse
directamente con partes del interior como una puerta o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sección “Criterio para el
infl ado de las bolsas de aire SRS” (página 2-60 ).


Sólo una bolsa de aire lateral y de cortina se
inflará del lado del vehículo que recibe la fuerza
del impacto.

Luz de advertencia/Advertencia sonora
Un malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-43 .
Consulte la sección La advertencia sonora está activada en la página 7-53 .
Mazda2_8FS6-SP-17A_Edition2.indb 59Mazda2_8FS6-SP-17A_Edition2.indb 592016/11/09 16:27:362016/11/09 16:27:36

3–7
Antes de conducir
Llaves
*Algunos modelos.
Botón para abrir
Para abrir la puerta y la tapa del maletero/
compuerta trasera, oprima el botón para
abrir y las luces de aviso de peligro
destellan dos veces.
(Con función de entrada sin llave
avanzada (Excepto modelos europeos))
Se escuchará dos bips.


NOTA
 
(Función de doble cierre automático)  Después de abrir usando la llave,
todas las puertas y el maletero/
compuerta trasera se cerrará
automáticamente con seguro
si no se realiza una de las
siguientes operaciones dentro de
aproximadamente 30 segundos. Si su
vehículo tiene un sistema antirrobo,
la luz de advertencia de peligro
destellará para confi rmación.
 Se puede cambiar el tiempo
necesario para que las puertas se
cierren con seguro automáticamente.
 Consulte la sección Características de
personalización en la página 9-13 .




 Se abre una puerta o la tapa del
maletero/compuerta trasera.
 


 Se cambia el encendido a cualquier
posición diferente de off.


 (Con sistema antirrobo)  Cuando las puertas son abiertas
oprimiendo el botón para abrir
en la llave mientras el sistema
antirrobos está desarmado, las luces
de advertencia de peligro destellarán
dos veces para indicar que el sistema
está desarmado.
Botón del maletero (Sedán)
Para abrir la tapa del maletero, mantenga
oprimiendo el botón del maletero hasta
que la tapa del maletero se abra.

Tipo A Tipo B

Botón de cancelación de sensor de
intrusiones
*
Para cancelar el sensor de intrusiones
(parte del sistema antirrobos), oprima
el botón de cancelación de sensor de
intrusiones en menos de 20 segundos
después de oprimir el botón para cerrar y
las luces de aviso de peligro destellarán
tres veces.
Consulte la sección Sistema antirrobos en
la página 3-47 .


Mazda2_8FS6-SP-17A_Edition2.indb 7Mazda2_8FS6-SP-17A_Edition2.indb 72016/11/09 16:27:402016/11/09 16:27:40
