2018 Lexus LC500h lexus LC500h 2018 Инструкция по эксплуатации (in Russian)

385
6
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
Техническое обслуживание и уход за автомобилем
1Переведите переключатель
двигателя <Рower> в режим
IGNITION ON .
2Нажмите или на
переключателях управления
приборами и выберите .
3Нажмите или на
переключателях управления
приборами, выберите “Настр.
автом.” и нажмите “OK”.
4Нажмите или на
переключателях управления
приборами, выберите “НАСТР.
TPWS” и нажмите “OK”.
5Нажмите или на
переключателях управления
приборами и выберите
“Замен.колес”, затем нажмите
и
удерживайте “OK”, пока не начнет
мигать контрольная лампа
давления в шинах.
Режим замены комплекта колес
активируется, и регистрация запускается.
На многофункциональном дисплее
отображается сообщение, и
отображается “--” для давления в каждой
шине. Затем контрольная лампа
давления в шинах часто мигает в течение
1 минуты и потом загорается ровным светом.
6Уд е р ж и в а й т е скорость
автомобиля на значении 40 км/ч
или выше в течение
приблизительно 10-30 минут.
По завершении регистрации контрольная
лампа давления в шинах гаснет и на
многофункциональном дисплее
отображается значение давления в
каждой шине.
Время, проходящее до окончания
регистрации, зависит от условий
движения и окружающей среды.
■Отмена режима замены комплекта
колес
●Если переключатель двигателя
переводится в режим выключения, когда
во время движения автомобиль
находится в режиме замены комплекта
колес, режим замены комплекта колес
отключается.
●После движения в режиме замены
комплекта колес режим замены
комплекта колес невозможно отключить.
Для отключения режима вновь
выполните процедуру регистрации
идентификационных кодов и
переведите переключатель двигателя
в режим выключения.
●Если режим замены комплекта колес
отключен, сообщаются
идентификационные коды, которые уже
были зарегистрированы. После
окончания сообщения контрольная
лампа давления в шинах погаснет.

386
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
■Если регистрация
идентификационных кодов работает
неправильно
●Не включайте задний ход во время
регистрации. Регистрация начинается
опять с начала, это может занять
дольше, чем обычно.
●Когда вдоль автомобиля едет тяжелый
автомобиль, например при повышенной
интенсивности движения, обнаружение
клапанов и передатчиков контроля
давления в шинах может занять больше
времени.
●Если в автомобиле имеются клапаны и
передатчики контроля давления в
шинах, идентификационные коды могут
не зарегистрироваться.
Если регистрация занимает длительное
время, опять выполните процедуру
регистрации идентификационных кодов,
припарковав автомобиль на 20 минут.
Если идентификационные коды не могут
быть зарегистрированы даже после
выполнения описанной выше процедуры,
обратитесь к любому авторизованному
ритейлеру Lexus или в
авторизованную
ремонтную мастерскую Lexus либо в
надежную ремонтную мастерскую.

387
6
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
Техническое обслуживание и уход за автомобилем
Припаркуйте автомобиль в
безопасном месте на твердой,
ровной площадке.
Включите стояночный тормоз.
Переведите рычаг управления
трансмиссией в положение P.
Отключите датчик вторжения и
датчик наклона (стр. 87)
Остановите двигатель <гибридную
систему>.
Отвертка
Замена шин
При использовании домкрата
для подъема автомобиля
устанавливайте домкрат
правильно.
Неправильная установка может
привести к повреждению
автомобиля или к
травматическим последствиям.
Если замена шины кажется
слишком сложной, обратитесь к
любому авторизованному
ритейлеру Lexus или в
авторизованную ремонтную
мастерскую Lexus либо в
надежную ремонтную
мастерскую.
Перед использованием
домкрата для подъема
автомобиля
Расположение домкрата и инструментов
A

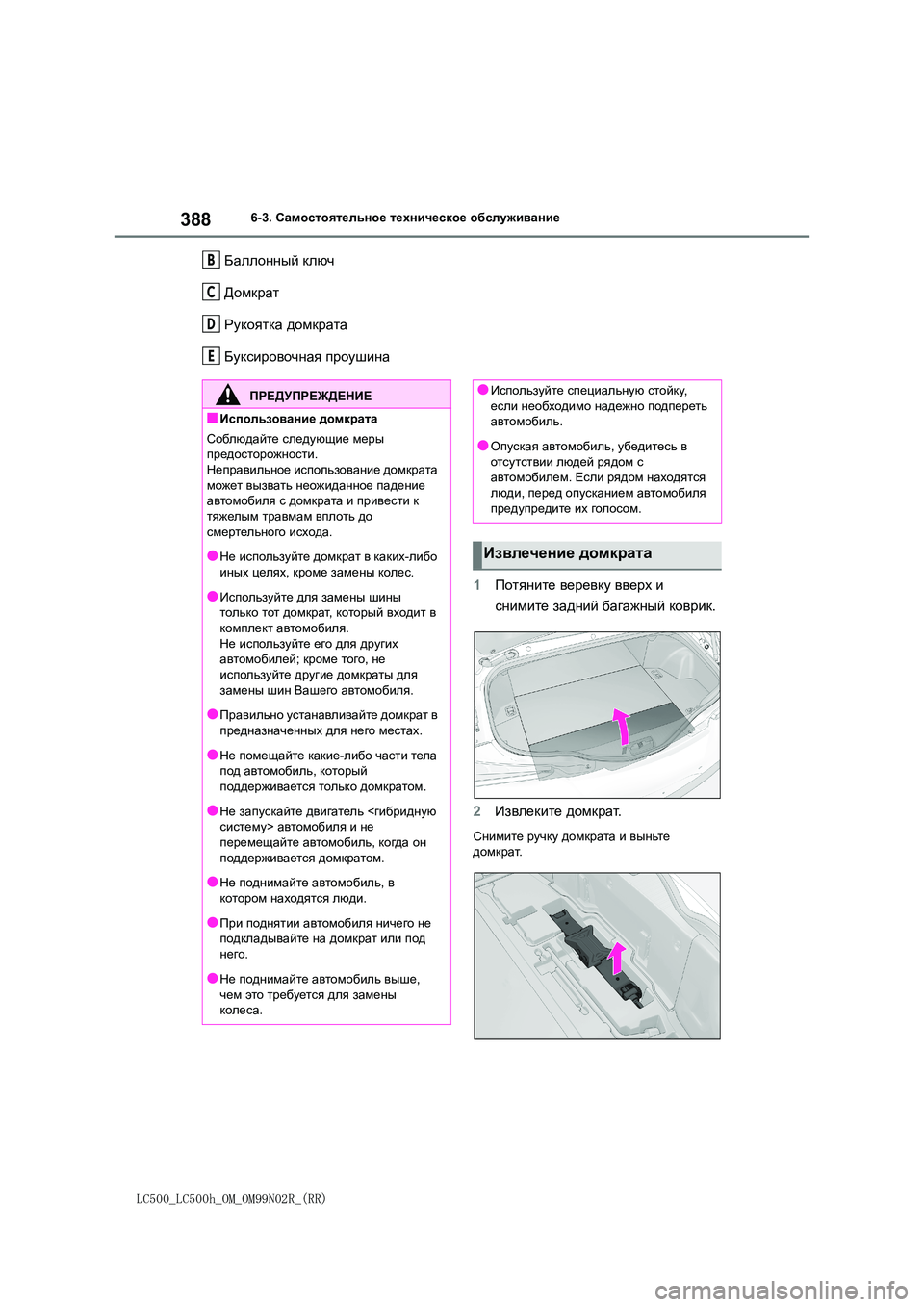

388
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
Баллонный ключ
Домкрат
Рукоятка домкрата
Буксировочная проушина
1 Потяните веревку вверх и
снимите задний багажный коврик.
2 Извлеките домкрат.
Снимите ручку домкрата и выньте
домкрат .
B
C
D
E
ПРЕДУПРЕЖДЕНИЕ
■Использование домкрата
Соблюдайте следующие меры предосторожности .
Неправильное использование домкрата
может вызвать неожиданное падение автомобиля с домкрата и привести к
тяжелым травмам вплоть до
смертельного исхода.
●Не используйте домкрат в каких-либо
иных целях, кроме замены колес.
●Используйте для замены шины только тот домкрат, который входит в
комплект автомобиля.
Не используйте его для других автомобилей ; кроме того, не
используйте другие домкраты для
замены шин Вашего автомобиля.
●Правильно устанавливайте домкрат в
предназначенных для него местах.
●Не помещайте какие-либо части тела под автомобиль, который
поддерживается только домкратом.
●Не запускайте двигатель <гибридную систему > автомобиля и не
перемещайте автомобиль, когда он
поддерживается домкратом.
●Не поднимайте автомобиль, в
котором находятся люди.
●При поднятии автомобиля ничего не подкладывайте на домкрат или под
него .
●Не поднимайте автомобиль выше,
чем это требуется для замены колеса .
●Используйте специальную стойку,
если необходимо надежно подпереть автомобиль .
●Опуская автомобиль, убедитесь в
отсутствии людей рядом с автомобилем . Если рядом находятся
люди , перед опусканием автомобиля
предупредите их голосом.
Извлечение домкрата

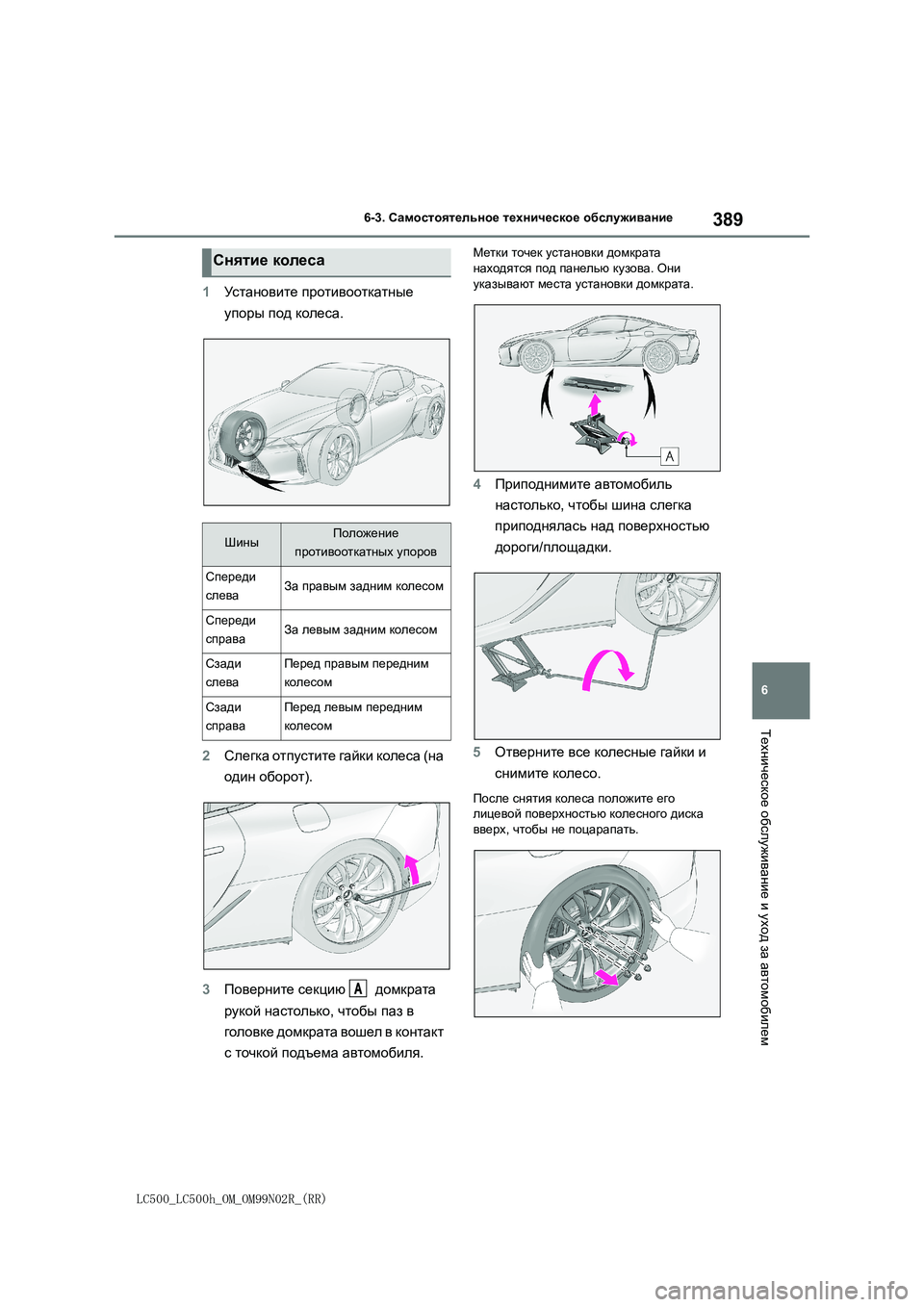

389
6
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
Техническое обслуживание и уход за автомобилем
1Установите противооткатные
упоры под колеса.
2Слегка отпустите гайки колеса (на
один оборот).
3Поверните секцию домкрата
рукой настолько, чтобы паз в
головке домкрата вошел в контакт
с точкой подъема автомобиля.
Метки точек установки домкрата
находятся под панелью кузова. Они
указывают места установки домкрата.
4Приподнимите автомобиль
настолько, чтобы шина слегка
приподнялась над поверхностью
дороги/площадки.
5Отверните все колесные гайки и
снимите колесо.
После снятия колеса положите его
лицевой поверхностью колесного диска
вверх, чтобы не поцарапать.
Снятие колеса
ШиныПоложение
противоотк атных упоров
Спереди
слеваЗа правым задним колесом
Спереди
справаЗа левым задним колесом
Сзади
слеваПеред правым передним
колесом
Сзади
справаПеред левым передним
колесом
A

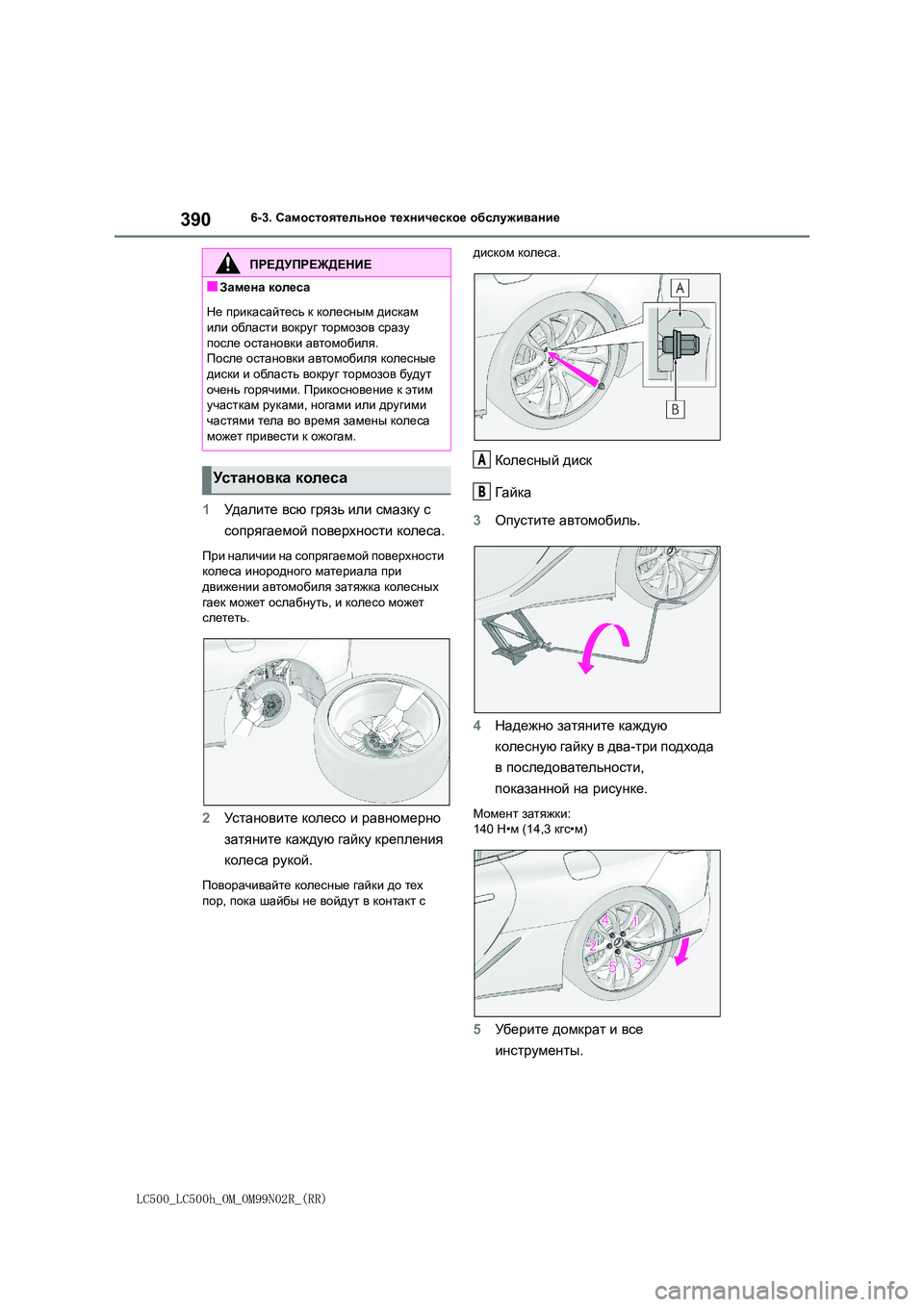

390
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
1Уд а л и т е всю грязь или смазку с
сопрягаемой поверхности колеса.
При наличии на сопрягаемой поверхности колеса инородного материала при
движении автомобиля затяжка колесных
гаек может ослабнуть, и колесо может слететь .
2Установите колесо и равномерно
затяните каждую гайку крепления
колеса рукой.
Поворачивайте колесные гайки до тех
пор , пока шайбы не войдут в контакт с
диском колеса.
Колесный диск
Га й к а
3 Опустите автомобиль.
4 Надежно затяните каждую
колесную гайку в два-три подхода
в последовательности,
показанной на рисунке.
Момент затяжки:
140 Н•м (14,3 кгс•м)
5Уберите домкрат и все
инструменты .
ПРЕДУПРЕЖДЕНИЕ
■Замена колеса
Не прикасайтесь к колесным дискам
или области вокруг тормозов сразу после остановки автомобиля.
После остановки автомобиля колесные
диски и область вокруг тормозов будут очень горячими. Прикосновение к этим
участкам руками, ногами или другими
частями тела во время замены колеса может привести к ожогам.
Ус т а н о в к а колеса
A
B

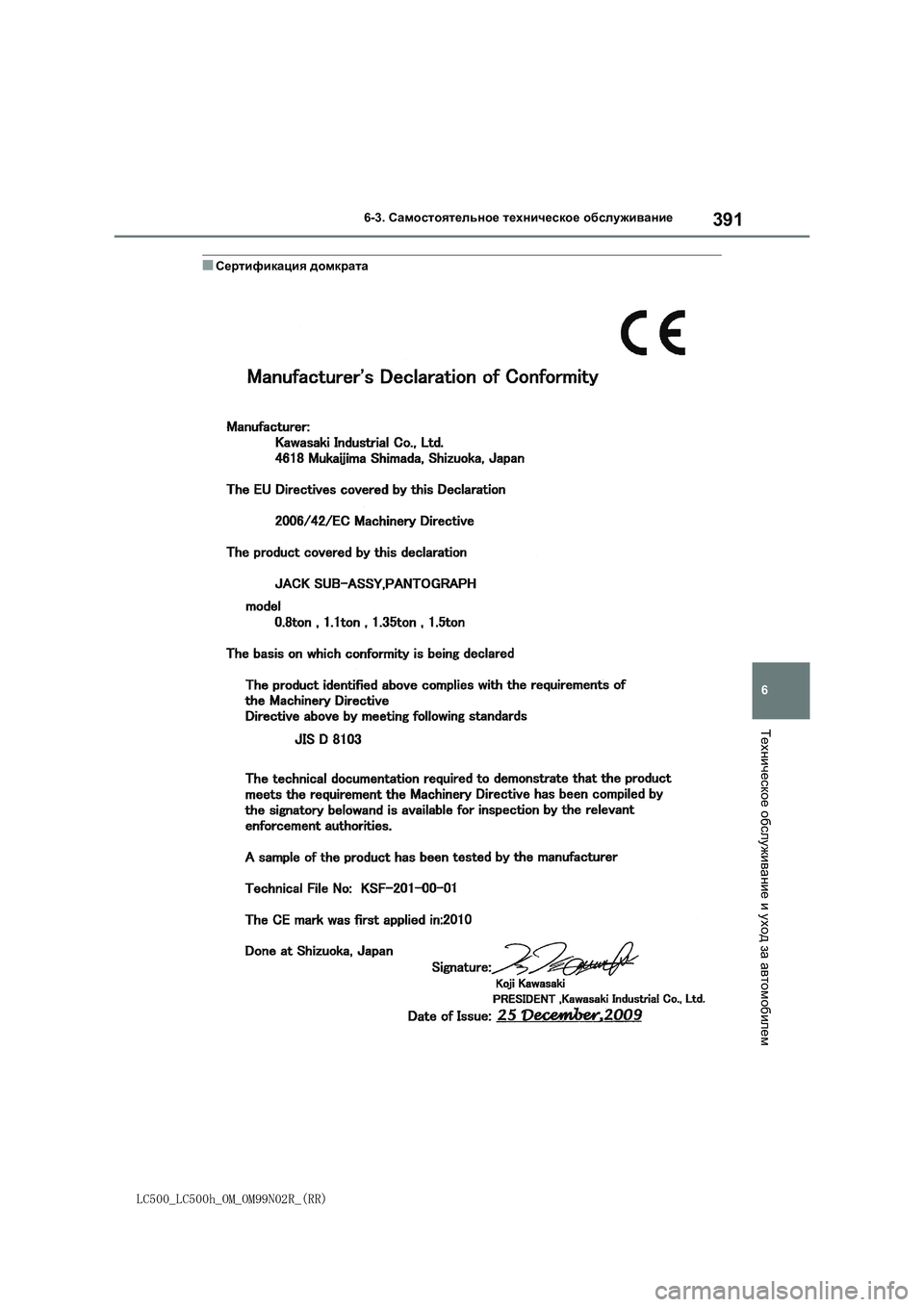

391
6
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
Техническое обслуживание и уход за автомобилем
■Сертификация домкрата

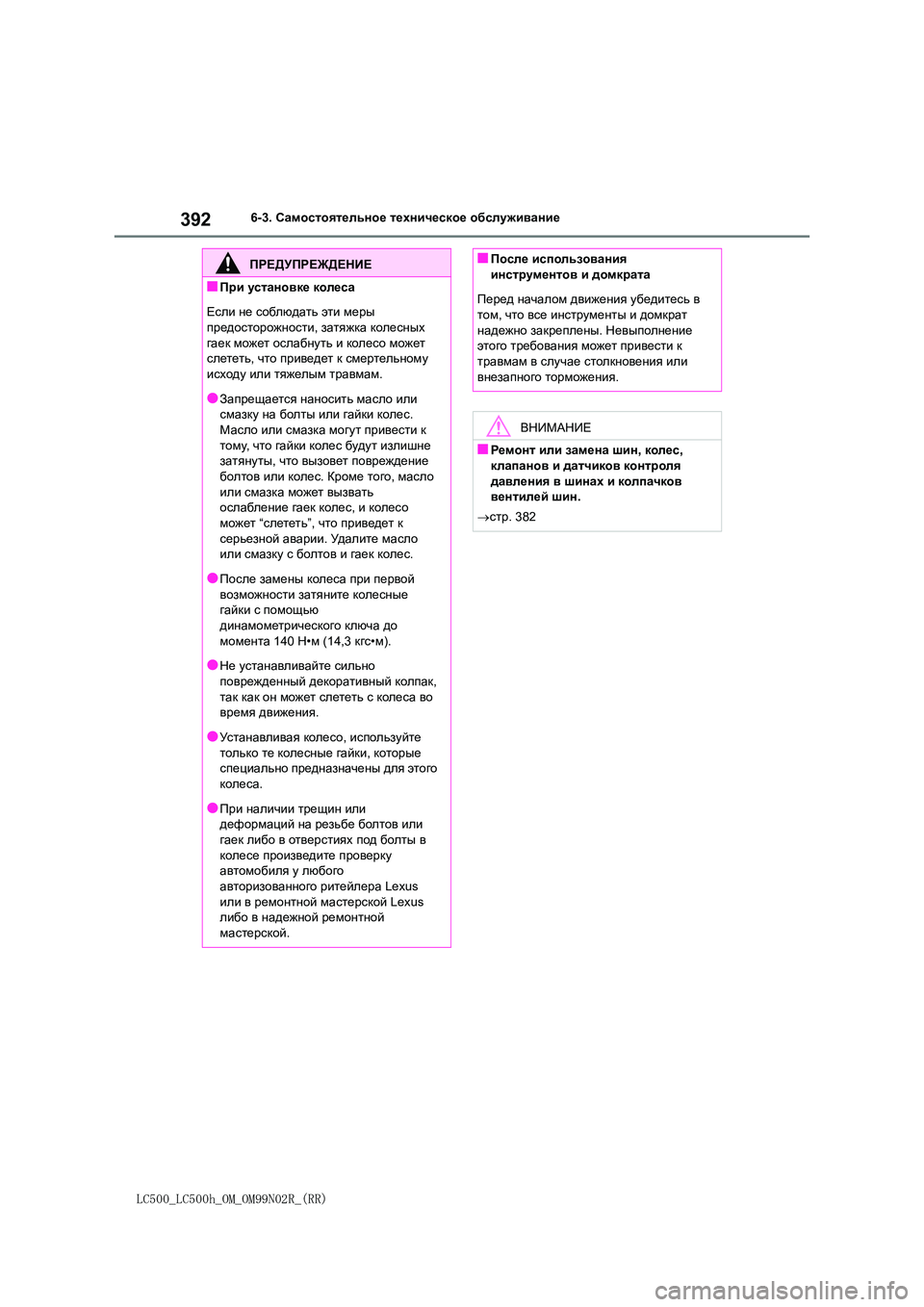

392
LC500_LC500h_OM_OM99N02R_(RR)
6-3. Самостоятельное техническое обслуживание
ПРЕДУПРЕЖДЕНИЕ
■При установке колеса
Если не соблюдать эти меры
предосторожности , затяжка колесных гаек может ослабнуть и колесо может
слететь , что приведет к смертельному
исходу или тяжелым травмам.
●Запрещается наносить масло или
смазку на болты или гайки колес.
Масло или смазка могут привести к тому , что гайки колес будут излишне
затянуты , что вызовет повреждение
болтов или колес. Кроме того, масло или смазка может вызвать
ослабление гаек колес, и колесо
может “слететь”, что приведет к серьезной аварии. Уд а л и т е масло
или смазку с болтов и гаек колес.
●После замены колеса при первой возможности затяните колесные
гайки с помощью
динамометрического ключа до момента 140 Н•м (14,3 кгс•м).
●Не устанавливайте сильно
поврежденный декоративный колпак,
так как он может слететь с колеса во время движения.
●Ус та н а вл и в а я колесо, используйте
только те колесные гайки, которые специально предназначены для этого
колеса .
●При наличии трещин или деформаций на резьбе болтов или
гаек либо в отверстиях под болты в
колесе произведите проверку автомобиля у любого
авторизованного ритейлера Lexus
или в ремонтной мастерской Lexus либо в надежной ремонтной
мастерской .
■После использования
инструментов и домкрата
Перед началом движения убедитесь в том , что все инструменты и домкрат
надежно закреплены. Невыполнение
этого требования может привести к травмам в случае столкновения или
внезапного торможения.
ВНИМАНИЕ
■Ремонт или замена шин, колес,
клапанов и датчиков контроля
давления в шинах и колпачков вентилей шин.
 стр. 382
