4-5. Использование систем помощи при вождении
Вождение

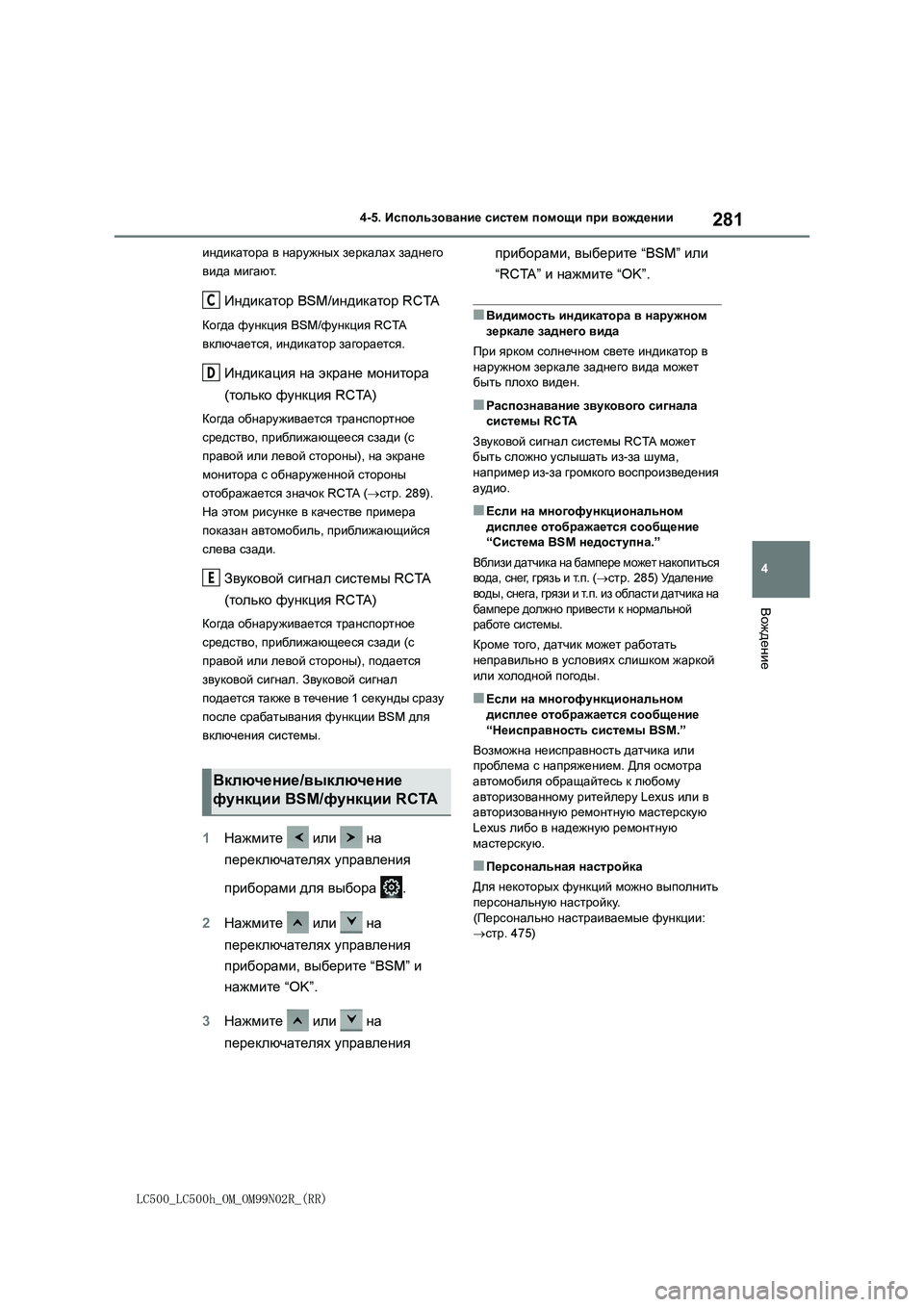

индикатора в наружных зеркалах заднего
вида мигают .
Индикатор BSM/индикатор RCTA
Когда функция BSM/функция RCTA
включается , индикатор загорается.
Индикация на экране монитора
(только функция RCTA)
Когда обнаруживается транспортное
средство , приближающееся сзади (с
правой или левой стороны), на экране
монитора с обнаруженной стороны
отображается значок RCTA (стр . 289).
На этом рисунке в качестве примера
показан автомобиль , приближающийся
слева сзади .
Звуковой сигнал системы RCTA
(только функция RCTA)
Когда обнаруживается транспортное
средство , приближающееся сзади (с
правой или левой стороны), подается
звуковой сигнал. Звуковой сигнал
подается также в течение 1 секунды сразу
после срабатывания функции BSM для
включения системы.
1Нажмите или на
переключателях управления
приборами для выбора .
2 Нажмите или на
переключателях управления
приборами , выберите “BSM” и
нажмите “OK”.
3 Нажмите или на
переключателях управления приборами
, выберите “BSM” или
“RCTA” и нажмите “OK”.
■Видимость индикатора в наружном
зеркале заднего вида
При ярком солнечном свете индикатор в
наружном зеркале заднего вида может
быть плохо виден .
■Распознавание звукового сигнала
системы RCTA
Звуковой сигнал системы RCTA может
быть сложно услышать из-за шума ,
например из -за громкого воспроизведения
аудио .
■Если на многофункциональном
дисплее отображается сообщение
“ Система BSM недоступна .”
Вблизи датчика на бампере может накопиться
вода , снег , грязь и т .п . (
стр . 285) Удаление
воды , снега , грязи и т .п . из области датчика на
бампере должно привести к нормальной
работе системы .
Кроме того, датчик может работать
неправильно в условиях слишком жаркой
или холодной погоды.
■Если на многофункциональном
дисплее отображается сообщение
“ Неисправность системы BSM.”
Возможна неисправность датчика или
проблема с напряжением . Для осмотра
автомобиля обращайтесь к любому
авторизованному ритейлеру Lexus или в
авторизованную ремонтную мастерскую
Lexus либо в надежную ремонтную
мастерскую .
■Персональная настройка
Для некоторых функций можно выполнить
персональную настройку .
( Персонально настраиваемые функции:
 стр . 475)
Включение /выключение
функции BSM/функции RCTA
C
D
E

282
LC500_LC500h_OM_OM99N02R_(RR)
4-5. Использование систем помощи при вождении

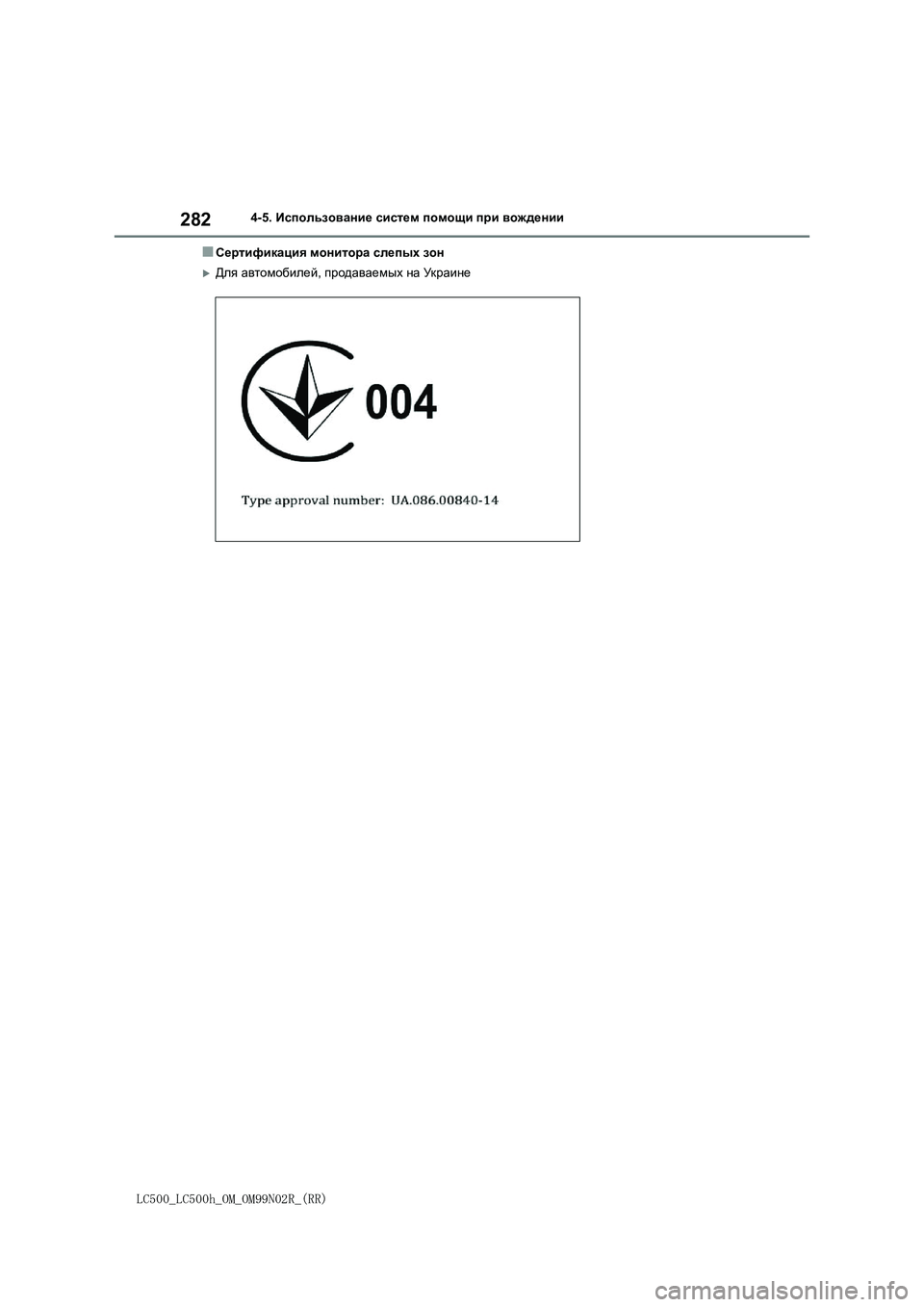

■Сертификация монитора слепых зон
Для автомобилей, продаваемых на Украине

283
4
LC500_LC500h_OM_OM99N02R_(RR)
4-5. Использование систем помощи при вождении
Вождение

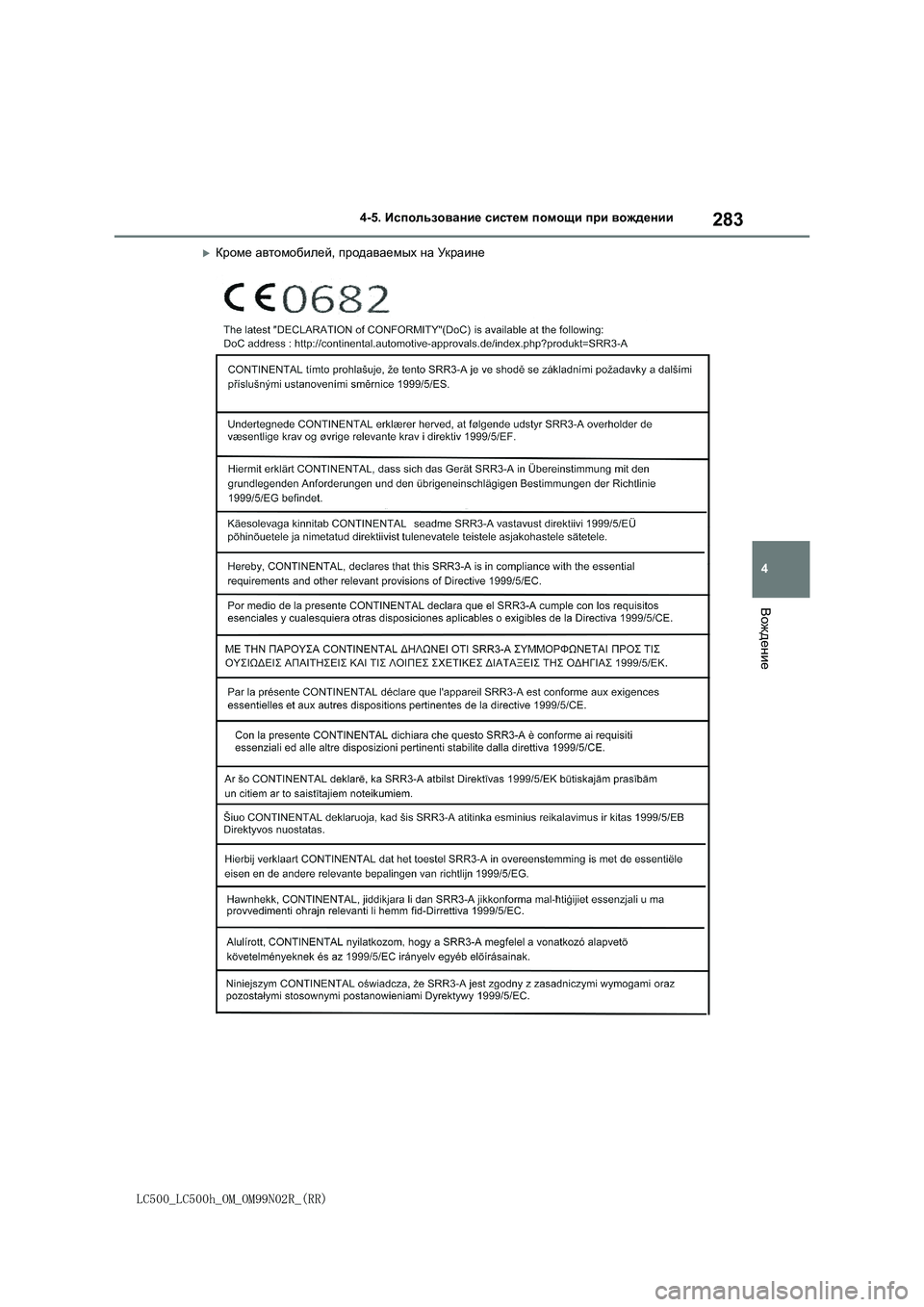

Кроме автомобилей, продаваемых на Украине

284
LC500_LC500h_OM_OM99N02R_(RR)
4-5. Использование систем помощи при вождении

285
4
LC500_LC500h_OM_OM99N02R_(RR)
4-5. Использование систем помощи при вождении
Вождение

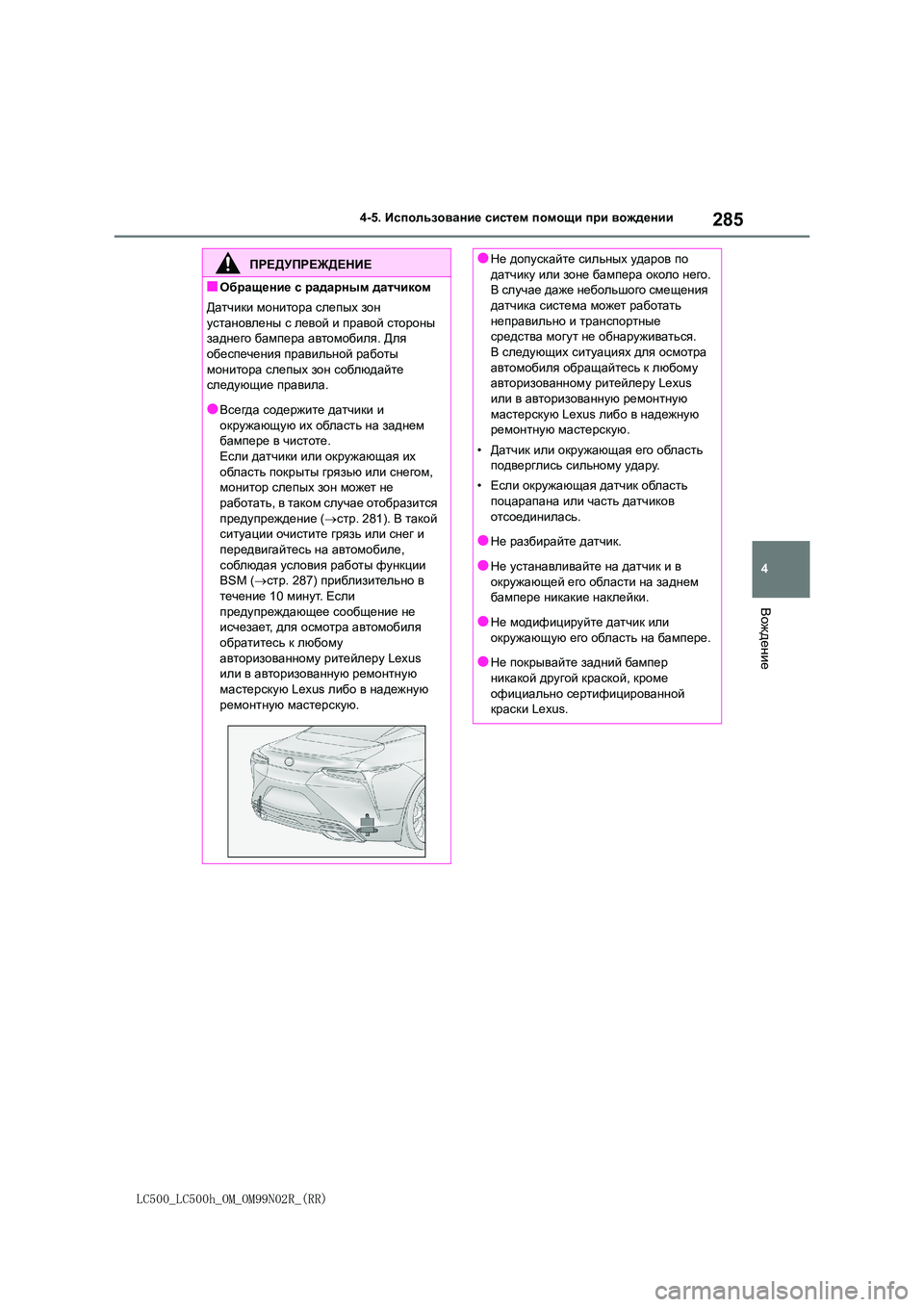

ПРЕДУПРЕЖДЕНИЕ
■Обращение с радарным датчиком
Датчики монитора слепых зон
установлены с левой и правой стороны заднего бампера автомобиля. Для
обеспечения правильной работы
монитора слепых зон соблюдайте следующие правила.
●Всегда содержите датчики и
окружающую их область на заднем бампере в чистоте.
Если датчики или окружающая их
область покрыты грязью или снегом, монитор слепых зон может не
работать , в таком случае отобразится
предупреждение (стр. 281). В такой ситуации очистите грязь или снег и
передвигайтесь на автомобиле,
соблюдая условия работы функции BSM ( стр. 287) приблизительно в
течение 10 минут. Если
предупреждающее сообщение не исчезает , для осмотра автомобиля
обратитесь к любому
авторизованному ритейлеру Lexus или в авторизованную ремонтную
мастерскую Lexus либо в надежную
ремонтную мастерскую.
●Не допускайте сильных ударов по
датчику или зоне бампера около него.
В случае даже небольшого смещения датчика система может работать
неправильно и транспортные
средства могут не обнаруживаться. В следующих ситуациях для осмотра
автомобиля обращайтесь к любому
авторизованному ритейлеру Lexus или в авторизованную ремонтную
мастерскую Lexus либо в надежную
ремонтную мастерскую.
• Датчик или окружающая его область подверглись сильному удару.
• Если окружающая датчик область
поцарапана или часть датчиков отсоединилась .
●Не разбирайте датчик.
●Не устанавливайте на датчик и в окружающей его области на заднем
бампере никакие наклейки.
●Не модифицируйте датчик или окружающую его область на бампере.
●Не покрывайте задний бампер
никакой другой краской, кроме официально сертифицированной
краски Lexus.

286
LC500_LC500h_OM_OM99N02R_(RR)
4-5. Использование систем помощи при вождении
■Работа функции BSM
Функция BSM использует радарные датчики для обнаружения транспортных
средств, следующих в соседней полосе, и предупреждает водителя о наличии
таких транспортных средств с помощью индикаторов в наружных зеркалах
заднего вида.
Транспортные средства, движущиеся в областях, которые не видны в
наружные зеркала заднего вида (слепые зоны)
Транспортные средства, быстро приближающиеся сзади в
областях,
которые не видны в наружные зеркала заднего вида (слепые зоны)
■Области обнаружения функцией BSM
Ниже показаны области, в которых возможно обнаружение транспортных
средств.
Зона обнаружения имеет следующие размеры:
Приблизительно 0,5–3,5 м с любой стороны автомобиля
*1
Приблизительно 1 м вперед от заднего бампера
Приблизительно 3 м от заднего бампера
Приблизительно 3–60 м от заднего бампера
*2
Функция BSM
A
B
A
B
C
D

287
4
LC500_LC500h_OM_OM99N02R_(RR)
4-5. Использование систем помощи при вождении
Вождение

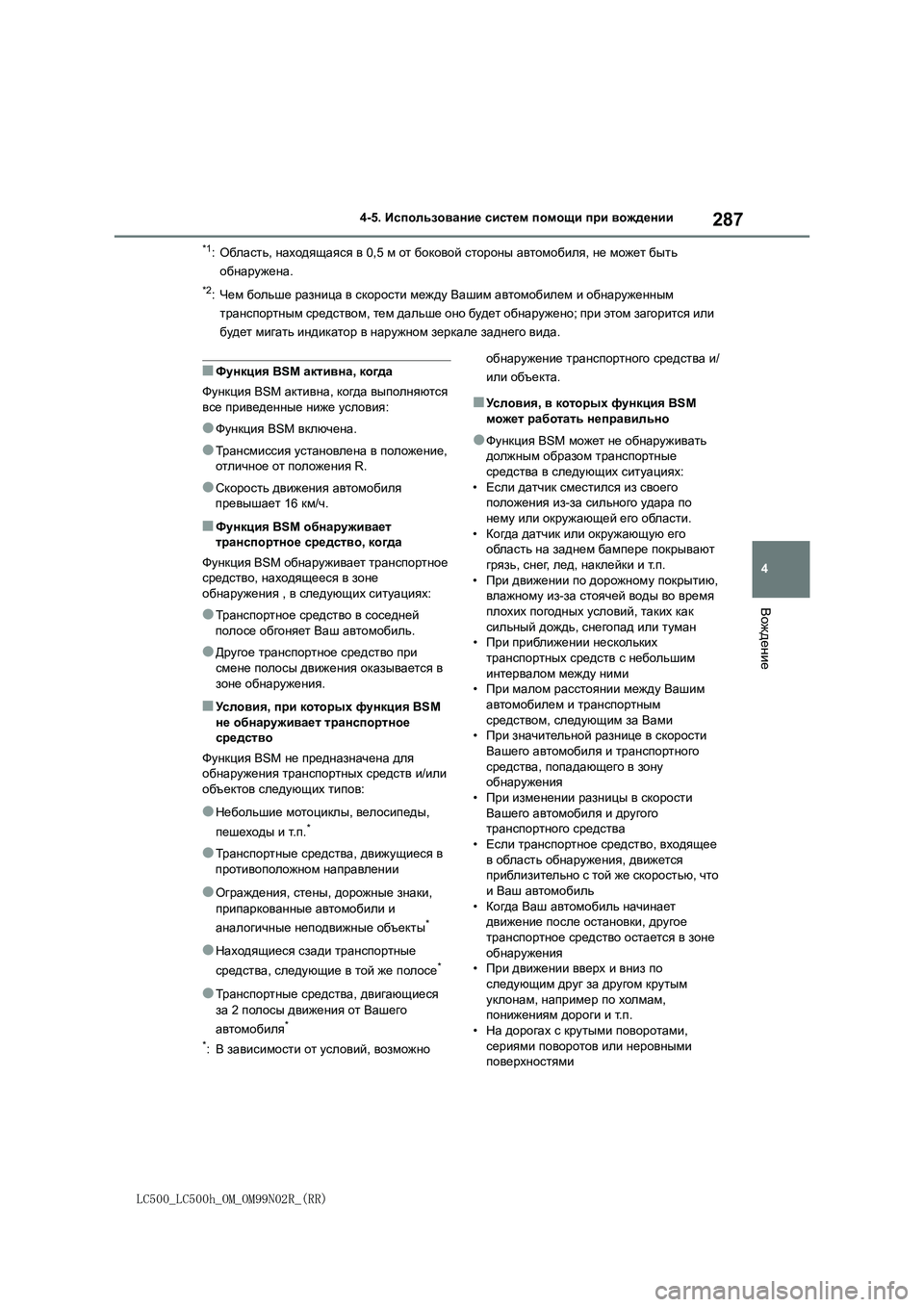

*1:Область, находящаяся в 0,5 м от боковой стороны автомобиля, не может быть
обнаружена.
*2:Чем больше разница в скорости между Вашим автомобилем и обнаруженным
транспортным средством, тем дальше оно будет обнаружено; при этом загорится или
будет мигать индикатор в наружном зеркале заднего вида.
■Функция BSM активна, когда
Функция BSM активна, когда выполняются
все приведенные ниже условия:
●Функция BSM включена.
●Трансмиссия установлена в положение,
отличное от положения R.
●Скорость движения автомобиля
превышает 16 км/ч.
■Функция BSM обнаруживает
транспортное средство, когда
Функция BSM обнаруживает транспортное
средство, находящееся в зоне
обнаружения , в следующих ситуациях:
●Транспортное средство в соседней
полосе обгоняет Ваш автомобиль.
●Другое транспортное средство при
смене полосы движения оказывается в
зоне обнаружения.
■Условия, при которых функция BSM
не обнаруживает транспортное
средство
Функция BSM не предназначена для
обнаружения транспортных средств и/или
объектов следующих типов:
●Небольшие мотоциклы, велосипеды,
пешеходы и т.п.*
●Транспортные средства, движущиеся в
противоположном направлении
●Ограждения, стены, дорожные знаки,
припаркованные автомобили и
аналогичные неподвижные объекты
*
●Находящиеся сзади транспортные
средства, следующие в той же полосе*
●Транспортные средства, двигающиеся
за 2 полосы движения от Вашего
автомобиля
*
*
:В зависимости от условий, возможно обнаружение транспортного средства и/
или объекта.
■Условия, в которых функция BSM
может работать неправильно
●Функция BSM может не обнаруживать
должным образом транспортные
средства в следующих ситуациях:
•Если датчик сместился из своего
положения из-за сильного удара по
нему или окружающей его области.
•Когда датчик или окружающую его
область на заднем бампере покрывают
грязь, снег, лед, наклейки и т.п.
•При движении по дорожному покрытию,
влажному из-за стоячей воды во время
плохих погодных условий, таких как
сильный дождь, снегопад или туман
•При приближении нескольких
транспортных средств с небольшим
интервалом между ними
•При малом расстоянии между Вашим
автомобилем и транспортным
средством, следующим за Вами
•При значительной разнице в скорости
Вашего автомобиля и транспортного
средства, попадающего в
зону
обнаружения
•При изменении разницы в скорости
Вашего автомобиля и другого
транспортного средства
•Если транспортное средство, входящее
в область обнаружения, движется
приблизительно с той же скоростью, что
и Ваш автомобиль
•Когда Ваш автомобиль начинает
движение после остановки, другое
транспортное средство остается в зоне
обнаружения
•При движении вверх и вниз по
следующим друг за другом крутым
уклонам, например по холмам,
понижениям дороги и т.п.
•На дорогах с крутыми поворотами,
сериями поворотов или неровными
поверхностями

288
LC500_LC500h_OM_OM99N02R_(RR)
4-5. Использование систем помощи при вождении

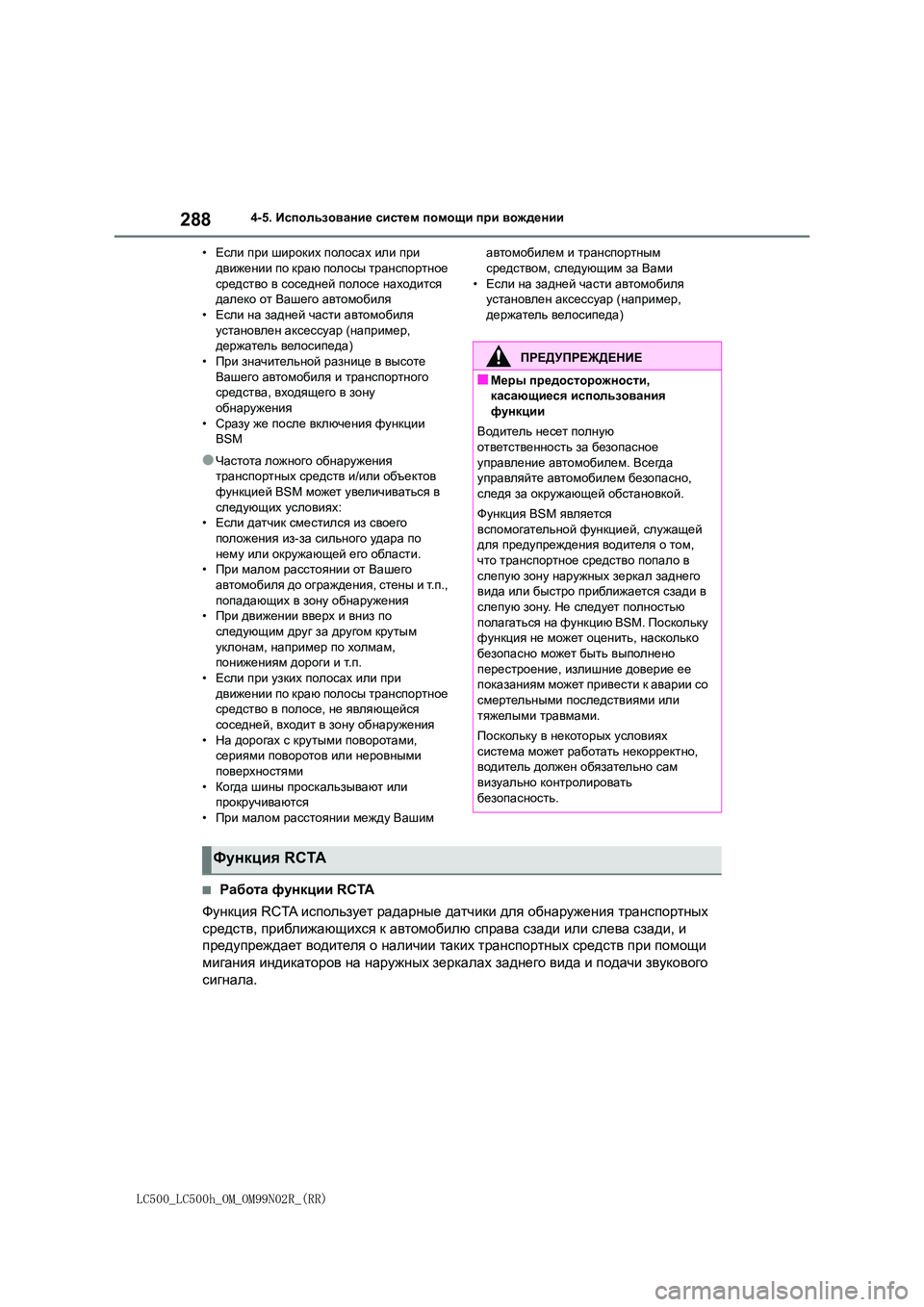

• Если при широких полосах или при движении по краю полосы транспортное
средство в соседней полосе находится
далеко от Вашего автомобиля • Если на задней части автомобиля
установлен аксессуар (например,
держатель велосипеда) • При значительной разнице в высоте
Вашего автомобиля и транспортного
средства , входящего в зону обнаружения
• Сразу же после включения функции
BSM
●Частота ложного обнаружения
транспортных средств и/или объектов
функцией BSM может увеличиваться в следующих условиях:
• Если датчик сместился из своего
положения из-за сильного удара по нему или окружающей его области.
• При малом расстоянии от Вашего
автомобиля до ограждения, стены и т.п., попадающих в зону обнаружения
• При движении вверх и вниз по
следующим друг за другом крутым уклонам , например по холмам,
понижениям дороги и т.п.
• Если при узких полосах или при движении по краю полосы транспортное
средство в полосе, не являющейся
соседней , входит в зону обнаружения • На дорогах с крутыми поворотами,
сериями поворотов или неровными
поверхностями • Когда шины проскальзывают или
прокручиваются
• При малом расстоянии между Вашим
автомобилем и транспортным средством , следующим за Вами
• Если на задней части автомобиля
установлен аксессуар (например, держатель велосипеда)
■Работа функции RCTA
Функция RCTA использует радарные датчики для обнаружения транспортных
средств , приближающихся к автомобилю справа сзади или слева сзади, и
предупреждает водителя о наличии таких транспортных средств при помощи
мигания индикаторов на наружных зеркалах заднего вида и подачи звукового
сигнала .
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности,
касающиеся использования
функции
Водитель несет полную
ответственность за безопасное
управление автомобилем. Всегда управляйте автомобилем безопасно,
следя за окружающей обстановкой.
Функция BSM является вспомогательной функцией, служащей
для предупреждения водителя о том,
что транспортное средство попало в слепую зону наружных зеркал заднего
вида или быстро приближается сзади в
слепую зону. Не следует полностью полагаться на функцию BSM. Поскольку
функция не может оценить, насколько
безопасно может быть выполнено перестроение , излишние доверие ее
показаниям может привести к аварии со
смертельными последствиями или
тяжелыми травмами.
Поскольку в некоторых условиях
система может работать некорректно,
водитель должен обязательно сам визуально контролировать
безопасность .
Функция RCTA
