2018 JEEP GRAND CHEROKEE Návod na použitie a údržbu (in Slovak)

Otvor Patrónová poistka Mikropoistka Popis
F51 – 15 A modrá Modul uzla zapaľovania/bezkľúčové zapaľovanie/
uzamykanie stĺpika riadenia
F53 – 20 A žltá Ťažné zariadenie – brzdové/smerové svetlá vľavo – ak
sú súčasťou výbavy
F56 – 15 A modrá Prídavná nádržka (len naftový motor)
F57 – 20 A žltá Snímač NOX
F58 – 15 A modrá Svetlomety HID ľavé – ak sú súčasťou výbavy
F59 – 10 A červená Preplachovacie čerpadlo (len naftový motor)
F60 – 15 A modrá Riadiaci modul prevodovky
F61 – 10 A červená Riadiaci modul prevodovky/snímač PM (len naftový mo-
tor)
F62 – 10 A červená Spojka klimatizácie
F63 – 20 A žltá Zapaľovacie cievky (benzínový motor)/ohrievač močo-
viny (naftový motor)
F64 – 25 A priehľadná Vstrekovače paliva/hnacie ústrojenstvo
F66 – 10 A červená Strešné okno/spínače okien cestujúcich/dažďový sní-
mač
F67 – 15 A modrá CD/DVD/modul súpravy hands-free s rozhraním
Bluetooth – ak je súčasťou výbavy
F68 – 20 A žltá Motor zadného stierača
F69 – 15 A modrá Napájanie bodového osvetlenia – ak je súčasťou vý-
bavy
F70 – 20 A žltá Motor palivového čerpadla
F71 – 30 A zelená Nízkofrekvenčný zosilňovač
239

Otvor Patrónová poistka Mikropoistka Popis
F72 – 10 A červená PCM – ak je súčasťou výbavy
F73 – 15 A modrá Svetlomety HID pravé – ak sú súčasťou výbavy
F75 – 10 A červená Ovládač duálneho akumulátora – ak je súčasťou výbavy
F76 – 10 A červená Protiblokovací brzdový systém/elektronická regulácia
stability
F77 – 10 A červená Riadiaci modul hnacieho ústrojenstva/modul odpojenia
prednej nápravy
F78 – 10 A červená Riadiaci modul motora/elektrický posilňovač riadenia
F80 – 10 A červená Univerzálne otváranie garážových dverí/modul ochrany
pred vniknutím
F81 – 20 A žltá Ťažné zariadenie – smerové/brzdové svetlá vpravo
F82 – 10 A červená Riadiaci modul stĺpika riadenia/tempomat/DTV
F83 – 10 A červená Dvierka palivovej nádrže
F84 – 15 A modrá Panel spínačov/blok prístrojov
F85 – 10 A červená Modul airbagu
F86 – 10 A červená Modul airbagu
F87 – 10 A červená Air Suspension (Vzduchové odpruženie) – ak je súčas-
ťou výbavy
F88 – 15 A modrá Blok prístrojovej dosky/SGW
F90/F91 – 20 A žltá Elektrická zásuvka (zadné sedadlá) s možnosťou vý-
beru
F92 – 10 A červená Svietidlo na zadnej konzole – ak je súčasťou výbavy
F93 – 20 A žltá Zapaľovač
F94 – 10 A červená Radenie/modul rozdeľovacej prevodovky
V PRÍPADE NÚDZE
240

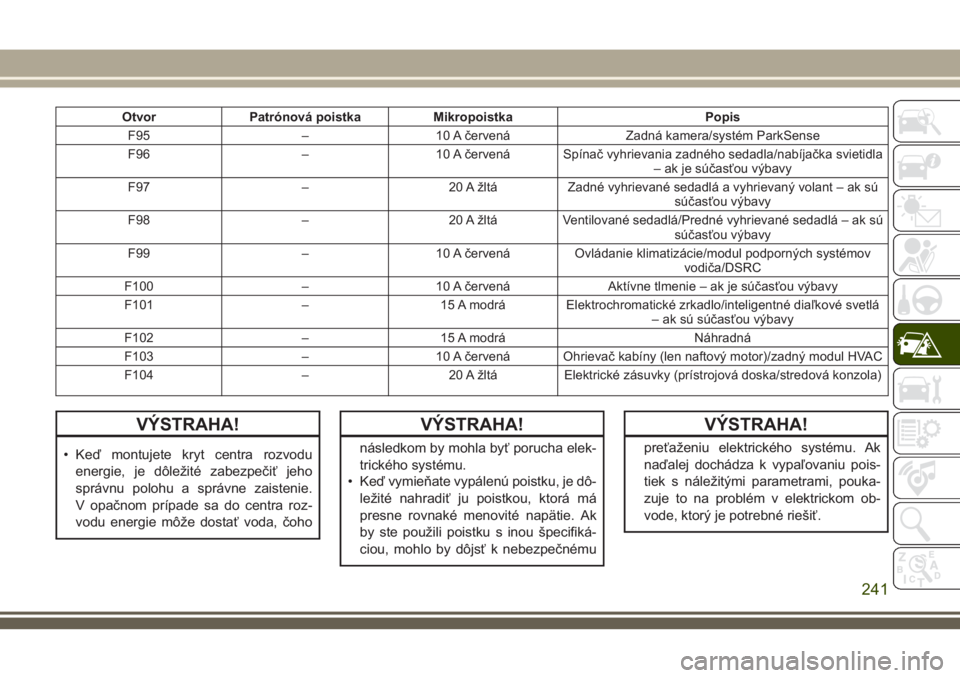

Otvor Patrónová poistka Mikropoistka Popis
F95 – 10 A červená Zadná kamera/systém ParkSense
F96 – 10 A červená Spínač vyhrievania zadného sedadla/nabíjačka svietidla
– ak je súčasťou výbavy
F97 – 20 A žltá Zadné vyhrievané sedadlá a vyhrievaný volant – ak sú
súčasťou výbavy
F98 – 20 A žltá Ventilované sedadlá/Predné vyhrievané sedadlá – ak sú
súčasťou výbavy
F99 – 10 A červená Ovládanie klimatizácie/modul podporných systémov
vodiča/DSRC
F100 – 10 A červená Aktívne tlmenie – ak je súčasťou výbavy
F101 – 15 A modrá Elektrochromatické zrkadlo/inteligentné diaľkové svetlá
– ak sú súčasťou výbavy
F102 – 15 A modrá Náhradná
F103 – 10 A červená Ohrievač kabíny (len naftový motor)/zadný modul HVAC
F104 – 20 A žltá Elektrické zásuvky (prístrojová doska/stredová konzola)
VÝSTRAHA!
• Keď montujete kryt centra rozvodu
energie, je dôležité zabezpečiť jeho
správnu polohu a správne zaistenie.
V opačnom prípade sa do centra roz-
vodu energie môže dostať voda, čoho
VÝSTRAHA!
následkom by mohla byť porucha elek-
trického systému.
• Keď vymieňate vypálenú poistku, je dô-
ležité nahradiť ju poistkou, ktorá má
presne rovnaké menovité napätie. Ak
by ste použili poistku s inou špecifiká-
ciou, mohlo by dôjsť k nebezpečnému
VÝSTRAHA!
preťaženiu elektrického systému. Ak
naďalej dochádza k vypaľovaniu pois-
tiek s náležitými parametrami, pouka-
zuje to na problém v elektrickom ob-
vode, ktorý je potrebné riešiť.
241

ZDVÍHANIE VOZIDLA
A VÝMENA PNEUMATIKY
Dojazdové pneumatiky – modely SRT
Modely SRT sú vybavené dojazdovými
pneumatikami. Dojazdové pneumatiky
umožňujú prejsť s vozidlom približne 80 km
(50 míľ) rýchlosťou 88 km/h (55 mph). Do-
jazdové pneumatiky nie sú určené na dlho-
dobé používanie, preto čo najskôr navštívte
pneuservis.
VAROVANIE!
Keď svieti „Indikačná kontrolka systému
monitorovania tlaku v pneumatikách“, ne-
prekračujte rýchlosť 80 km/h (50 mph).
Môže byť znížená ovládateľnosť a brzde-
nie vozidla. Mohlo by dôjsť ku kolízii
a vážnemu alebo smrteľnému zraneniu.
Umiestnenie zdviháka
Nožnicový zdvihák a nástroje na výmenu
pneumatiky sa nachádzajú v zadnom nákla-
dovom priestore pod podlahou nákladného
priestoru.
Príprava na zdvíhanie
VÝSTRAHA!
Vždy zdvíhajte vozidlo za správne zdví-
hacie body. Nedodržanie tejto informácie
môže spôsobiť poškodenie vozidla alebo
komponentov podvozka.
POZNÁMKA:
Na zjednodušenie výmeny rezervného ko-
lesa má systém vzduchového odpruženia
(ak je súčasťou výbavy) funkciu, ktorá umož-
ňuje vypnutie automatického vyrovnávania.
1. Vozidlo zaparkujte na pevný a rovný po-
vrch. Nestojte s vozidlom na ľade ani na
šmykľavých povrchoch.
VAROVANIE!
Nepokúšajte sa vymieňať pneumatiku na
tej strane vozidla, ktorá je najbližšie k cest-
nej premávke. Vozidlo odstavte v dostatoč-
nej vzdialenosti od cesty, aby vás počas
zdvíhania vozidla a výmeny kolesa ne-
mohlo zasiahnuť okoloidúce vozidlo.Rezervná pneumatika/zdvihák
a nástroje
1 – Lievik bezuzáverového dopĺňania
paliva
2 – Rezervná pneumatika
3 – Nástroje na výmenu pneumatiky
a zdvihák
V PRÍPADE NÚDZE
242

2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite ručnú brzdu.
4. Preraďte volič prevodového stupňa do
polohy PARKOVANIE (P).
5. Spínač zapaľovania otočte do polohy
OFF (Vypnuté).
6.
Podložte prednú a zadnú časť kolesa, ktoré
sa nachádza diagonálne oproti polohe,
ktorú zdvíhate. Ak napríklad meníte pravú
prednú pneumatiku, zablokujte zadné ľavé
koleso.
POZNÁMKA:
Počas zdvíhania vozidla sa vo vozidle
nesmú nachádzať cestujúci.
7. Ak ide o vozidlo vybavené systémom
Quadra-Lift, ďalšie informácie o vypnutí
automatického vyrovnávania nájdete
v odseku „Systém Quadra-Lift – ak je
súčasťou výbavy“ v časti „Štartovanie
a prevádzka“ v používateľskej príručke.
Pokyny na zdvíhanie
VAROVANIE!
Pozorne sledujte tieto varovania na vý-
menu pneumatík, pomôžete tak predchá-
dzať osobným poraneniam alebo poško-
deniu vozidla:
• Pred zdvíhaním vozidlo vždy zaparkujte
na pevnom a rovnom povrchu, pokiaľ
možno čo najďalej od okraja cesty.
• Zapnite blikajúce výstražné svetlá.
• Zablokujte koleso diagonálne oproti
zdvíhanému kolesu.
VAROVANIE!
• Pevne zatiahnite parkovaciu brzdu
a nastavte prevodovku do polohy PAR-
KOVANIE (P).
• Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre-
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
možné vozidlo zdvihnúť pomocou veľ-
kého hydraulického zdviháka.
• Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto vo-
zidla pri výmene pneumatík.
• Ak pracujete na ceste alebo v jej blíz-
kosti, dávajte veľký pozor na prechá-
dzajúce motorové vozidlá.
• Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte
pneumatiky s driekom ventilu otočeným
k zemi.
Podložené koleso
243

VÝSTRAHA!
Nepokúšajte sa zdvíhať vozidlo so zdvi-
hákom umiestneným na iných miestach,
ako sú miesta vyznačené v pokynoch na
zdvíhanie pre toto vozidlo.
1. Vyberte rezervnú pneumatiku, zdvihák
a nástroje z úložného miesta.2. Povoľte (ale neodpájajte) matice na
upevnenie kolesa ich otočením smerom
doľava o jednu otáčku – koleso sa stále
musí nachádzať na zemi.
3. Zmontujte zdvihák a nástroje na
zdvíhanie.
4. Pri prednej náprave umiestnite zdvihák
na prírubu karosérie hneď za prednú
pneumatiku, ako je označené trojuholní-
kovým symbolom bodu zdvihnutia na
lište prahu.Vozidlo nezdvíhajte, kým sa
neubezpečíte, že zdvihák je bezpečne
usadený.
Výstražný štítok
Súprava zdviháka a nástrojov
Polohy zdvíhania
V PRÍPADE NÚDZE
244

5. Pri zadnej pneumatike umiestnite zdvi-
hák do drážky zadnej upevňovacej kon-
zoly na prírubu karosérie hneď pred za-
dnú pneumatiku (ako je označené
trojuholníkovým symbolom bodu zdvi-
hnutia na lište prahu).Vozidlo nezdví-
hajte, kým sa neubezpečíte, že zdvi-
hák je bezpečne usadený.
VÝSTRAHA!
NEDVÍHAJTE vozidlo na lište prahu na
karosérii. Zdvihák musí byť umiestnený
na správnom mieste na vnútornej strane
panela. Ak sa postup správne nedodrží,
môže dôjsť k poškodeniu vozidla.
6.
Vozidlo zdvihnite otáčaním skrutky zdvi-
háka v smere hodinových ručičiek. Vozidlo
zdvíhajte iba dovtedy, kým sa pneumatikaneodlepí od zeme a kým si nevytvoríte
dostatočné miesto na montáž rezervnej
pneumatiky. Minimálny zdvih pneumatiky
zabezpečí maximálnu stabilitu.
VAROVANIE!
Pri zdvihnutí vozidla vyššie, ako je nevy-
hnutné, môže byť vozidlo menej stabilné.
Mohlo by skĺznuť zo zdviháka a zraniť
osoby nablízku. Vozidlo zdvíhajte len do
výšky potrebnej na odstránenie pneuma-
tiky.
7. Demontujte kolesové matice a koleso.
8. Nasaďte rezervnú pneumatiku/koleso na
vozidlo a namontujte kolesové matice ku-
žeľovitým koncom ku kolesu. Jemne do-
tiahnite matice.
VÝSTRAHA!
Uistite sa, že rezervnú pneumatiku mon-
tujete s driekom ventilu smerom von. Ak
sa nafukovacia rezervná pneumatika na-
montuje nesprávne, vozidlo sa môže po-
škodiť.
Predná poloha zdvíhania
Zadná poloha zdvíhania
245

VAROVANIE!
Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte
zo zdviháka. Nedodržanie tohto upozor-
nenia môže viesť k vážnemu zraneniu.
9. Otáčaním skrutky zdviháka proti smeru
pohybu hodinových ručičiek spustite vo-
zidlo na zem a odpojte zdvihák a kole-
sové bloky.10.
Dotiahnite kolesové matice. Počas uťa-
hovania tlačte kľúč nadol na konci ruko-
väte, dosiahnete tak lepšiu páku. Kole-
sové matice doťahujte vo hviezdicovom
vzore, kým každá matica nebude utia-
hnutá dvakrát. Správne hodnoty uťaho-
vacích momentov kolesových matíc náj-
dete v odseku „Špecifikácie uťahovacích
momentov“ v časti „Technické údaje“. Ak
máte pochybnosti o správnosti dotiahnu-
tia, nechajte kolesá skontrolovať u auto-
rizovaného predajcu alebo v servise po-
mocou momentového kľúča.
11. Spustite zdvihák do úplne zatvorenej
polohy a vráťte ho aj s nástrojmi do
správnych polôh v penovej priehradke.
12. Odoberte malý stredový uzáver a bez-
pečne uložte koleso v nákladovom
priestore.13. Hliníkové koleso a pneumatiku si ne-
chajte čo najskôr opraviť, správne zais-
tite rezervnú pneumatiku špeciálnou
krídlovou maticou momentom 5 Nm
(3,7 ft-lbs), znova založte penovú prieh-
radku pre súpravu zdviháka a nástrojov
a zatvorte zadný kryt podlahy náklad-
ného priestoru.
Montáž rezervného kolesa/
pneumatiky
Rezerva
V PRÍPADE NÚDZE
246
