2018 JEEP GRAND CHEROKEE Návod na použitie a údržbu (in Slovak)

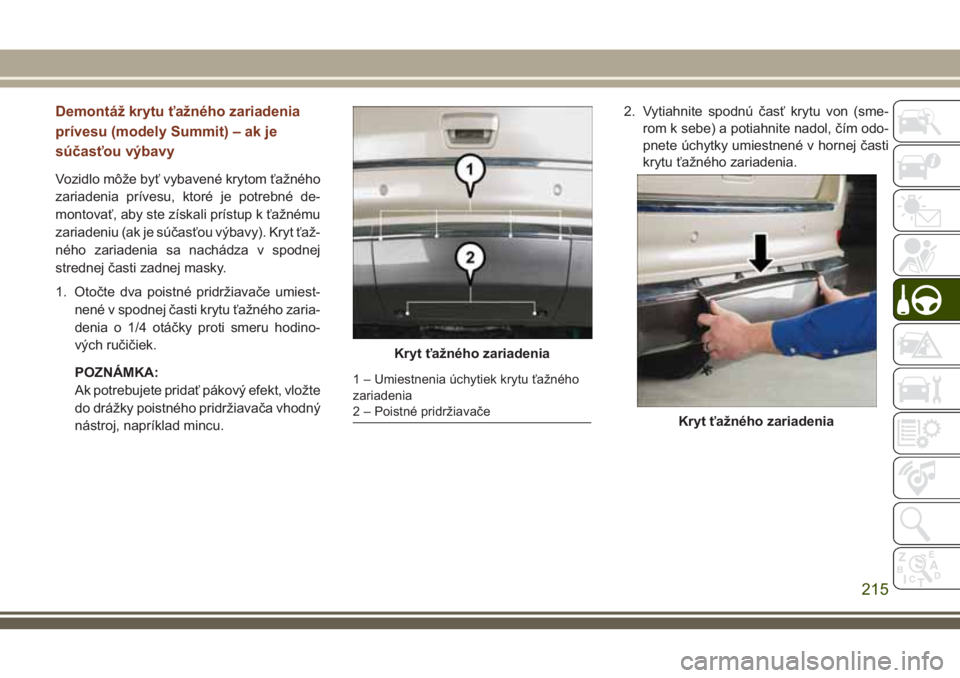

Demontáž krytu ťažného zariadenia
prívesu (modely Summit) – ak je
súčasťou výbavy
Vozidlo môže byť vybavené krytom ťažného
zariadenia prívesu, ktoré je potrebné de-
montovať, aby ste získali prístup k ťažnému
zariadeniu (ak je súčasťou výbavy). Kryt ťaž-
ného zariadenia sa nachádza v spodnej
strednej časti zadnej masky.
1. Otočte dva poistné pridržiavače umiest-
nené v spodnej časti krytu ťažného zaria-
denia o 1/4 otáčky proti smeru hodino-
vých ručičiek.
POZNÁMKA:
Ak potrebujete pridať pákový efekt, vložte
do drážky poistného pridržiavača vhodný
nástroj, napríklad mincu.2. Vytiahnite spodnú časť krytu von (sme-
rom k sebe) a potiahnite nadol, čím odo-
pnete úchytky umiestnené v hornej časti
krytu ťažného zariadenia.
Kryt ťažného zariadenia
1 – Umiestnenia úchytiek krytu ťažného
zariadenia
2 – Poistné pridržiavače
Kryt ťažného zariadenia
215

Ak chcete znova namontovať kryt ťažného
zariadenia po vlečení prívesu, opakujte po-
stup v opačnom poradí.
POZNÁMKA:
Pred namontovaním nezabudnite zapnúť
všetky úchytky krytu ťažného zariadenia
v maske nárazníka.Demontáž krytu ťažného zariadenia
prívesu (modely SRT) – ak je
súčasťou výbavy
Vozidlo môže byť vybavené krytom ťažného
zariadenia prívesu, ktoré je potrebné de-
montovať, aby ste získali prístup k ťažnému
zariadeniu (ak je súčasťou výbavy). Kryt ťaž-
ného zariadenia sa nachádza v spodnej
strednej časti zadnej masky.
1. Otočte dva poistné pridržiavače umiest-
nené v spodnej časti krytu ťažného zaria-
denia o 1/4 otáčky proti smeru hodino-
vých ručičiek.
POZNÁMKA:
Ak potrebujete pridať pákový efekt,
vložte do drážky poistného pridržiavača
vhodný nástroj, napríklad mincu.
Kryt ťažného zariadenia
1 – Umiestnenia úchytiek krytu ťažného
zariadenia
2 – Poistné pridržiavače
Kryt ťažného zariadenia
1 – Úchytky krytu ťažného zariadenia
2 – Kryt ťažného zariadenia
3 – Poistné pridržiavače
ŠTARTOVANIE A PREVÁDZKA
216

2. Potiahnite spodnú časť krytu von (sme-
rom k sebe).3. Spustením späť nadol odpojte úchytky
umiestnené v hornej časti krytu ťažného
zariadenia a potiahnutím smerom von
kryt vyberte.Ak chcete znova namontovať kryt ťažného
zariadenia po vlečení prívesu, opakujte po-
stup v opačnom poradí.
POZNÁMKA:
Pred namontovaním nezabudnite zapnúť
všetky úchytky krytu ťažného zariadenia
v maske nárazníka.
Kryt ťažného zariadenia
Kryt ťažného zariadenia
1 – Úchytky krytu ťažného zariadenia
2 – Kryt ťažného zariadenia
3 – Poistný pridržiavač
217

VLEČENIE ZA VOZIDLOM (ZA OBYTNÝM AUTOMOBILOM A POD.)
Ťahanie tohto vozidla za iným vozidlom
Typ ťahania Kolesá sa NEDOTÝKAJÚ
zemeModely s pohonom
dvoch koliesModely s pohonom šty-
roch kolies bez rozsahu
4-LO (dolné prevody)Modely s pohonom šty-
roch kolies s rozsahom
4-LO (dolné prevody)
Ťahanie so všetkými kole-
sami na zemiŽIADNE NEPOVOLENÉ NEPOVOLENÉPozrite si pokyny
• Prevodovka v polohe
PARKOVANIA (P)
• Rozdeľovacia prevo-
dovka v polohe NEU-
TRÁL (N)
• Ťahajte smerom vpred
Jednonápravový príves PrednéNEPOVOLENÉ NEPOVOLENÉ NEPOVOLENÉ
Zadné OKNEPOVOLENÉ NEPOVOLENÉ
Na prívese VŠETKY OK OK OK
POZNÁMKA:
Vlečenie za vozidlom nie je povolené pri
vozidlách SRT.
Tieto vozidlá je možné ťahať na plošine
alebo prívesnom vozíku za predpokladu, že
všetky štyri kolesá súNADzemou.POZNÁMKA:
• Pri vlečení vozidla za iným vozidlom vždy
dodržiavajte platné štátne a miestne zá-
kony. O podrobnejšie informácie požia-
dajte štátne a miestne úrady zodpoveda-
júce za bezpečnosť na diaľniciach.• Vozidlá vybavené vzduchovým odpruže-
ním Quadra-Lift sa musia pred upevnením
na prívese alebo nákladnom vozidle s val-
níkom popruhmi (o karosériu) prepnúť do
režimu Transport (Preprava). Ďalšie infor-
mácie nájdete v odseku „Systém Quadra-
Lift“ v časti „Štartovanie a prevádzka“. Ak
nie je možné prepnúť vozidlo do režimu
Transport (Preprava) (napríklad nie je
možné naštartovať motor), popruhy sa mu-
ŠTARTOVANIE A PREVÁDZKA
218

sia upevniť k pneumatikám pomocou špe-
ciálnych popruhov (nie ku karosérii). V dô-
sledku nedodržania týchto pokynov sa
môžu zobraziť chybové kódy alebo môže
dôjsť k uvoľneniu napnutia popruhov.
Vlečenie za vozidlom – modely
s pohonom dvoch kolies
Toto vozidlo NEŤAHAJTE so všetkými
kolesami na zemi. Môže dôjsť k poškode-
niu pohonnej sústavy.
Vlečenie vozidiel (modelov s pohonom
dvoch kolies) je povolené LEN vtedy, keď sa
zadné kolesá NEDOTÝKAJÚ zeme. To je
možné dosiahnuť pomocou jednonápravo-
vého odťahovacieho prívesu alebo prívesu
vozidla. Ak používate jednonápravový odťa-
hovací príves, dodržte tento postup:
1. Pevne pripevnite jednonápravový odťa-
hovací príves k ťažnému vozidlu a postu-
pujte podľa pokynov výrobcu jednoná-
pravového prívesu.POZNÁMKA:
Ak je vozidlo vybavené vzduchovým od-
pružením Quadra-Lift, uistite sa, že vo-
zidlo má nastavenú normálnu svetlú
výšku podvozka.
2. Prejdite zadnými kolesami na jednoná-
pravový odťahovací príves.
3. Pevne zatiahnite ručnú brzdu. Radiacu
páku zaraďte do polohy PARKOVANIE.
4. Spínač zapaľovania otočte do polohy
OFF (Vypnuté).
5. Riadne zaistite zadné kolesá k jednoná-
pravovému odťahovaciemu prívesu a po-
stupujte podľa pokynov výrobcu jednoná-
pravového prívesu.
6. Prepnite zapaľovanie do polohy ON/RUN
(Zapnuté/spustené), ale neštartujte
motor.
7. Skontrolujte, či je odomknutý stĺpik
riadenia.8. Namontujte vhodné upínacie zariadenie,
určené na vlečenie, aby ste zaistili
predné kolesá v priamej polohe.
9. Odpojte záporný kábel akumulátora
a bezpečne ho upevnite mimo kontaktu
akumulátora.
POZNÁMKA:
Odpojenie akumulátora vozidla spôsobí
vymazanie predvolieb rádia a môže mať
vplyv na iné nastavenia vozidla. Môže
vyvolať aj rôzne chybové kódy, ktoré spô-
sobia rozsvietenie indikátora poruchy
(MIL) po opätovnom pripojení
akumulátora.
VÝSTRAHA!
Ťahanie so zadnými kolesami na zemi
spôsobí vážne poškodenie prevodovky.
Poškodenie následkom nesprávneho ťa-
hania nie je pokryté Obmedzenou záru-
kou na nové vozidlo.
219

Vlečenie za vozidlom – Quadra-Trac I
(jednorýchlostná rozdeľovacia
prevodovka), modely s pohonom
štyroch kolies
Vlečenie za vozidlom nie je povolené.
Tieto modely nemajú v rozdeľovacej prevo-
dovke polohu NEUTRÁL (N).
POZNÁMKA:
Toto vozidlo je možné ťahať na plošine alebo
prívesnom vozíku za predpokladu, že všetky
štyri kolesá súNADzemou.
VÝSTRAHA!
Pri ťahaní tohto vozidla s porušením vyš-
šie uvedených požiadaviek môže dôjsť
k vážnemu poškodeniu prevodovky alebo
rozdeľovacej prevodovky. Poškodenie
následkom nesprávneho ťahania nie je
pokryté Obmedzenou zárukou na nové
vozidlo.
Vlečenie za vozidlom – Quadra–Trac
II/Quadra–Drive II, modely s pohonom
štyroch kolies
Pri vlečení za vozidlom musí byť rozdeľova-
cia prevodovka v polohe NEUTRÁL (N)
a prevodovka musí byť v polohe PARKOVA-
NIE (P). Tlačidlo výberu polohy NEUTRÁL
(N) je vedľa spínača voliča rozdeľovacej pre-
vodovky. Preradenie z/do NEUTRÁLU (N)
rozdeľovacej prevodovky môžete vykonať
spínačom voliča v každej polohe režimu.
VÝSTRAHA!
• NEŤAHAJTE na jednonápravovom
odťahovacom prívese žiadne vozidlo
4WD. Ťahanie vozidla s dvoma kole-
sami (vpredu alebo vzadu) na vozovke
môže spôsobiť závažné poškodenie
prevodovky alebo rozdeľovacej prevo-
dovky. Vozidlo ťahajte buď všetkými
štyrmi kolesami NA zemi, alebo všet-
kými štyrmi kolesami MIMO zeme (na
prívese).
VÝSTRAHA!
• Ťahajte iba v smere vpred. Ťahanie
tohto vozidla vzad môže spôsobiť
vážne poškodenie rozdeľovacej prevo-
dovky.
• Pri vlečení za vozidlom musí byť prevo-
dovka v polohe PARKOVANIE.
• Pred vlečením za vozidlom vykonajte
postup podľa odseku „Preradenie do
NEUTRÁLU (N)”, aby ste si boli istí, že
rozdeľovacia prevodovka je úplne v NE-
UTRÁLE (N). Inak dôjde k vnútornému
poškodeniu.
• Pri ťahaní tohto vozidla s porušením
vyššie uvedených požiadaviek môže
dôjsť k vážnemu poškodeniu prevo-
dovky alebo rozdeľovacej prevodovky.
Poškodenie následkom nesprávneho
ťahania nie je pokryté Obmedzenou zá-
rukou na nové vozidlo.
• Na vozidle nepoužívajte príchytnú
ťažnú tyč namontovanú na nárazníku.
Poškodí sa čelná časť nárazníka.
ŠTARTOVANIE A PREVÁDZKA
220

Preradenie do polohy NEUTRÁL (N)
VAROVANIE!
Ak ponecháte vozidlo bez dozoru bez úpl-
ného zatiahnutia ručnej brzdy, pokiaľ je
rozdeľovacia prevodovka v polohe NEU-
TRÁL (N), môžete sa zraniť vy alebo
môže dôjsť k zraneniu iných osôb. Rozde-
ľovacia prevodovka v polohe NEUTRÁL
(N) uvoľňuje predný aj zadný hnací hria-
deľ od hnacieho ústrojenstva a umožní
vozidlu sa pohybovať, aj keď je prevo-
dovka v polohe PARKOVANIE (P). Parko-
vaciu brzdu je potrebné aktivovať vždy,
keď sa vodič nenachádza vo vozidle.
Vozidlo pripravte na vlečenie za vozidlom
podľa nasledujúcich pokynov.
VÝSTRAHA!
Je nevyhnutné urobiť tieto kroky, aby ste
si boli istí, že rozdeľovacia prevodovka je
úplne v polohe NEUTRÁL (N), až potom
môžete použiť vlečenie za vozidlom. Za-
bránite tak poškodeniu vnútorných dielov.1. Vozidlo úplne zastavte na rovnej vozovke
a motor nechajte bežať.
2. Stlačte a podržte brzdový pedál.
3. Preraďte prevodovku do polohy NEU-
TRÁL (N).
4. Ak je vozidlo vybavené vzduchovým od-
pružením Quadra-Lift, uistite sa, že vo-
zidlo má nastavenú normálnu svetlú
výšku podvozka.
5. Pomocou pera alebo podobného pred-
metu stlačte a na štyri sekundy podržte
zapustené tlačidlo NEUTRÁL (N) rozde-
ľovacej prevodky (nachádza sa vedľa
spínača výberu). Kontrolka za symbo-
lom N bude blikaním signalizovať prebie-
hajúce preradenie. Po dokončení prera-
denia do polohy NEUTRÁL (N) kontrolka
prestane blikať (zostane trvalo svietiť).
Na displeji prístrojovej dosky sa zobrazí
hlásenie „FOUR WHEEL DRIVE SYS-
TEM IN NEUTRAL“ (Systém pohonu šty-
roch kolies v polohe Neutrál (N)).6. Po dokončení preradenia a trvalom rozs-
vietení kontrolky NEUTRÁL (N) uvoľnite
tlačidlo NEUTRÁL (N).
7. Preraďte prevodovku do polohy CÚVA-
NIE (R).
8. Na päť sekúnd uvoľnite brzdový pedál
a skontrolujte, či nedochádza k žiadnemu
pohybu vozidla.
9. Stlačte a podržte brzdový pedál. Pre-
raďte prevodovku späť do polohy NEU-
TRÁL (N).
10. Pevne zatiahnite ručnú brzdu.
Spínač NEUTRÁL (N)
221

11. Keď sú prevodovka a rozdeľovacia pre-
vodovka v polohe NEUTRÁL (N), stlačte
a podržte tlačidlo ENGINE START/
STOP (Naštartovanie/vypnutie motora),
pokým motor nevypne.
12. Preraďte volič prevodových stupňov do
polohy PARKOVANIE (P). Uvoľnite brz-
dový pedál.
13. Dvakrát stlačte tlačidlo ENGINE
START/STOP (Naštartovanie/vypnutie
motora) (bez stlačenia brzdového pe-
dála), aby ste prepli zapaľovanie do po-
lohy OFF (Vypnuté).
14. Pripojte vozidlo k ťažnému vozidlu po-
mocou vhodnej ťažnej tyče.
15. Uvoľnite ručnú brzdu.
16. Prepnite zapaľovanie do polohy ON/
RUN (Zapnuté/spustené), ale neštar-
tujte motor.
17. Skontrolujte, či je odomknutý stĺpik
riadenia.
18. Odpojte záporný kábel akumulátora
a bezpečne ho upevnite mimo zápor-
ného kontaktu akumulátora.POZNÁMKA:
Odpojenie akumulátora vozidla spôsobí
vymazanie predvolieb rádia a môže mať
vplyv na iné nastavenia vozidla. Môže
vyvolať aj rôzne chybové kódy, ktoré spô-
sobia rozsvietenie indikátora poruchy
(MIL) po opätovnom pripojení akumulá-
tora.
POZNÁMKA:
• Kroky 1 až 4 sú podmienky, ktoré musia byť
splnené pred stlačením tlačidla NEUTRÁL
(N), a musia trvať až do dokončenia po-
stupu preradenia. Ak sa nesplní niektorá
z týchto podmienok pred stlačením tlačidla
NEUTRÁL (N) alebo sa prestanú dodržia-
vať počas preraďovania, svetelný indikátor
NEUTRÁL (N) bude nepretržite blikať, po-
kým sa nesplnia všetky podmienky alebo
sa neuvoľní tlačidlo NEUTRÁL (N).
• Zapaľovanie musí byť v polohe ON/RUN
(Zapnuté/spustené), aby sa mohlo usku-
točniť preradenie a aby boli funkčné sve-
telné indikátory polohy. Ak zapaľovanie nie
je v polohe ON/RUN (Zapnuté/spustené),
preradenie sa neuskutoční a nebudú svie-
tiť ani blikať žiadne svetelné indikátory po-
lohy.• Blikajúci svetelný indikátor polohy NEU-
TRÁL (N) signalizuje, že nie sú splnené
podmienky na preradenie.
• Ak je vozidlo vybavené vzduchovým od-
pružením Quadra-Lift, motor sa musí na-
štartovať a nechať bežať po dobu mini-
málne 60 sekúnd (so všetkými dverami
zatvorenými) minimálne raz každých
24 hodín. Tento proces umožňuje vzducho-
vému odpruženiu nastaviť svetlú výšku
podvozku vozidla na kompenzáciu teplot-
ných účinkov.
Preradenie z polohy NEUTRÁL (N)
Vozidlo pripravte na normálne používanie
podľa nasledujúcich pokynov.
1. Vozidlo úplne zastavte a nechajte pripo-
jené k ťažnému vozidlu.
2. Pevne zatiahnite ručnú brzdu.
3. Znova pripojte záporný kábel
akumulátora.
4. Prepnite zapaľovanie do režimu LOCK/
OFF (Uzamknuté/Vypnuté).
5. Naštartujte motor.
6. Stlačte a podržte brzdový pedál.
ŠTARTOVANIE A PREVÁDZKA
222
