2018 JEEP GRAND CHEROKEE Kezelési és karbantartási útmutató (in Hungarian)

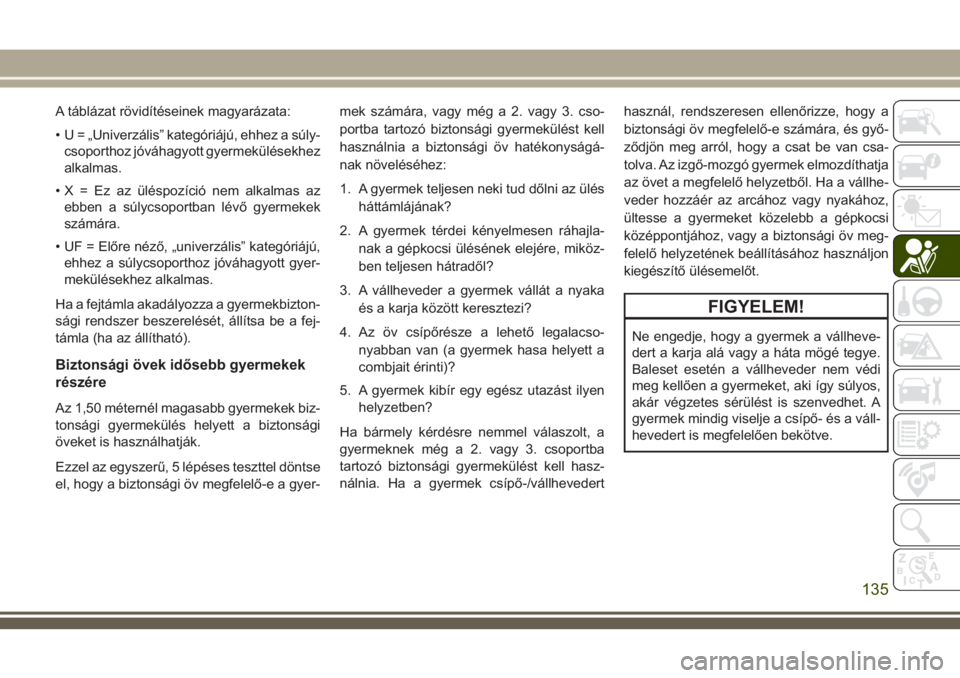

A táblázat rövidítéseinek magyarázata:
• U = „Univerzális” kategóriájú, ehhez a súly-
csoporthoz jóváhagyott gyermekülésekhez
alkalmas.
• X = Ez az üléspozíció nem alkalmas az
ebben a súlycsoportban lévő gyermekek
számára.
• UF = Előre néző, „univerzális” kategóriájú,
ehhez a súlycsoporthoz jóváhagyott gyer-
mekülésekhez alkalmas.
Ha a fejtámla akadályozza a gyermekbizton-
sági rendszer beszerelését, állítsa be a fej-
támla (ha az állítható).
Biztonsági övek idősebb gyermekek
részére
Az 1,50 méternél magasabb gyermekek biz-
tonsági gyermekülés helyett a biztonsági
öveket is használhatják.
Ezzel az egyszerű, 5 lépéses teszttel döntse
el, hogy a biztonsági öv megfelelő-e a gyer-mek számára, vagy még a 2. vagy 3. cso-
portba tartozó biztonsági gyermekülést kell
használnia a biztonsági öv hatékonyságá-
nak növeléséhez:
1. A gyermek teljesen neki tud dőlni az ülés
háttámlájának?
2. A gyermek térdei kényelmesen ráhajla-
nak a gépkocsi ülésének elejére, miköz-
ben teljesen hátradől?
3. A vállheveder a gyermek vállát a nyaka
és a karja között keresztezi?
4. Az öv csípőrésze a lehető legalacso-
nyabban van (a gyermek hasa helyett a
combjait érinti)?
5. A gyermek kibír egy egész utazást ilyen
helyzetben?
Ha bármely kérdésre nemmel válaszolt, a
gyermeknek még a 2. vagy 3. csoportba
tartozó biztonsági gyermekülést kell hasz-
nálnia. Ha a gyermek csípő-/vállhevederthasznál, rendszeresen ellenőrizze, hogy a
biztonsági öv megfelelő-e számára, és győ-
ződjön meg arról, hogy a csat be van csa-
tolva. Az izgő-mozgó gyermek elmozdíthatja
az övet a megfelelő helyzetből. Ha a vállhe-
veder hozzáér az arcához vagy nyakához,
ültesse a gyermeket közelebb a gépkocsi
középpontjához, vagy a biztonsági öv meg-
felelő helyzetének beállításához használjon
kiegészítő ülésemelőt.
FIGYELEM!
Ne engedje, hogy a gyermek a vállheve-
dert a karja alá vagy a háta mögé tegye.
Baleset esetén a vállheveder nem védi
meg kellően a gyermeket, aki így súlyos,
akár végzetes sérülést is szenvedhet. A
gyermek mindig viselje a csípő- és a váll-
hevedert is megfelelően bekötve.
135

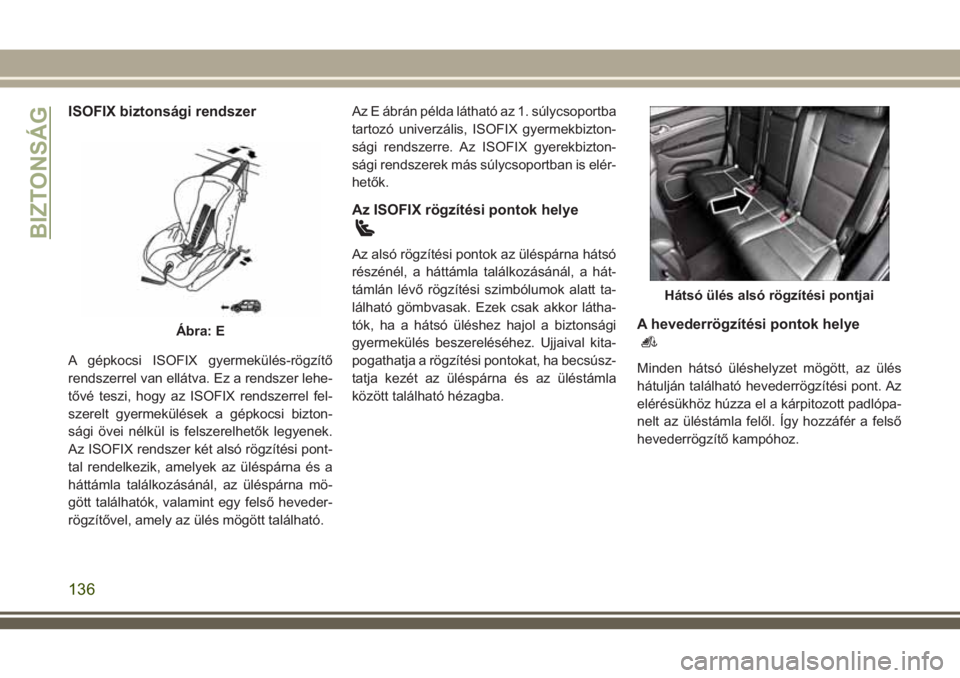

ISOFIX biztonsági rendszer
A gépkocsi ISOFIX gyermekülés-rögzítő
rendszerrel van ellátva. Ez a rendszer lehe-
tővé teszi, hogy az ISOFIX rendszerrel fel-
szerelt gyermekülések a gépkocsi bizton-
sági övei nélkül is felszerelhetők legyenek.
Az ISOFIX rendszer két alsó rögzítési pont-
tal rendelkezik, amelyek az üléspárna és a
háttámla találkozásánál, az üléspárna mö-
gött találhatók, valamint egy felső heveder-
rögzítővel, amely az ülés mögött található.Az E ábrán példa látható az 1. súlycsoportba
tartozó univerzális, ISOFIX gyermekbizton-
sági rendszerre. Az ISOFIX gyerekbizton-
sági rendszerek más súlycsoportban is elér-
hetők.
Az ISOFIX rögzítési pontok helye
Az alsó rögzítési pontok az üléspárna hátsó
részénél, a háttámla találkozásánál, a hát-
támlán lévő rögzítési szimbólumok alatt ta-
lálható gömbvasak. Ezek csak akkor látha-
tók, ha a hátsó üléshez hajol a biztonsági
gyermekülés beszereléséhez. Ujjaival kita-
pogathatja a rögzítési pontokat, ha becsúsz-
tatja kezét az üléspárna és az üléstámla
között található hézagba.
A hevederrögzítési pontok helye
Minden hátsó üléshelyzet mögött, az ülés
hátulján található hevederrögzítési pont. Az
elérésükhöz húzza el a kárpitozott padlópa-
nelt az üléstámla felől. Így hozzáfér a felső
hevederrögzítő kampóhoz.
Ábra: E
Hátsó ülés alsó rögzítési pontjai
BIZTONSÁG
136

Az ISOFIX biztonsági gyermekülések min-
den oldalát felszerelték merev rúddal. Mind-
egyik rendelkezik valamilyen feszítőszerke-
zettel, valamint egy csatlakozóval, amellyel
a gyermekülés az alsó rögzítési pontokhoz
kapcsolható. Az előre néző biztonsági gyer-
mekülések, valamint néhány hátrafelé néző
biztonsági gyermekülés is fel lehet szerelve
hevederrel. A heveder végén található egy
kampó, amellyel a felső hevederrögzítőhöz
rögzíthető. A kampó segítségével a heveder
a rögzítési ponthoz való rögzítés után is
meghúzható.
ISOFIX a középső ülésen
FIGYELEM!
• Ne szereljen gyermekülést a hátsó ülés
közepére az ISOFIX rögzítőrendszer-
rel. Ez az üléshelyzet semmilyen ISO-
FIX gyermeküléshez nincs jóváhagyva.
• Az ISOFIX gyermekülést ne csupán a
középső hevederes rögzítőrendszerrel
rögzítse. A gyermekülést rögzítse a biz-
tonsági övvel a középső üléshelyzetbe.
• Ne használja egynél több gyermekülés
rögzítésére ugyanazt az alsó rögzítő-
pontot. A jellemző beszerelési utasítá-
sok „Az ISOFIX gyermekbiztonsági
rendszer beszerelése” című fejezetben
találhatók.
Középső könyöktámasz hevedere
Ha a hátrafelé néző gyerekbiztonsági rendszert
a gépkocsi biztonsági övével rögzíti a középső
üléspozícióba, a hátsó középső ülés könyöktá-
maszának hevederével függőleges helyzetben
rögzítheti a könyöktámaszt.
1. A középső ülés könyöktámasz-
-hevederének eléréséhez először en-
gedje le a könyöktámaszt. A heveder a
könyöktámasz mögött, a műanyag ülés-
támlára akasztva található.
2. A műanyag üléstámláról való leválasz-
táshoz húzza lefelé a hevedert.
Hevederrögzítések
Középső ülés könyöktámaszának
hevedere
137

3. Emelje meg a könyöktámaszt, és illessze
a heveder kampóját a könyöktámasz ele-
jén található pánthoz.Utasülések ISOFIX biztonsági gyere-
küléssel való használata
Az alábbi táblázat az ISOFIX biztonsági
gyermekülések különböző beszerelési mód-
jait mutatja be az ECE 16 európai szabvány-
nak megfelelő ISOFIX rögzítőkkel szerelt
ülésekre.
A gépkocsi ISOFIX helyeinek táblázata
Súlycsoport Méretosztály Rögzítés Első utas Jobb/bal hátsó külső Hátsó központi
GyermekhordozóF ISO/L1 X X X
G ISO/L2 X X X
(1) X N/A X
Középső ülés könyöktámaszának
hevedere rögzítve
BIZTONSÁG
138

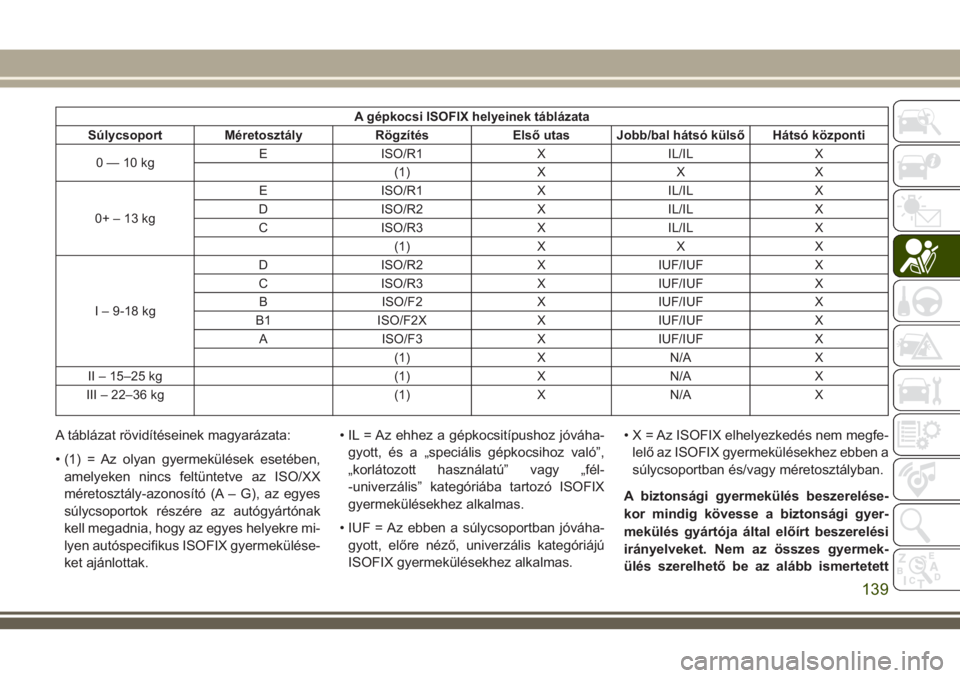

A gépkocsi ISOFIX helyeinek táblázata
Súlycsoport Méretosztály Rögzítés Első utas Jobb/bal hátsó külső Hátsó központi
0—10kgE ISO/R1 X IL/IL X
(1) X X X
0+–13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
I – 9-18 kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X N/A X
II – 15–25 kg (1) X N/A X
III – 22–36 kg (1) X N/A X
A táblázat rövidítéseinek magyarázata:
• (1) = Az olyan gyermekülések esetében,
amelyeken nincs feltüntetve az ISO/XX
méretosztály-azonosító (A – G), az egyes
súlycsoportok részére az autógyártónak
kell megadnia, hogy az egyes helyekre mi-
lyen autóspecifikus ISOFIX gyermekülése-
ket ajánlottak.• IL = Az ehhez a gépkocsitípushoz jóváha-
gyott, és a „speciális gépkocsihoz való”,
„korlátozott használatú” vagy „fél-
-univerzális” kategóriába tartozó ISOFIX
gyermekülésekhez alkalmas.
• IUF = Az ebben a súlycsoportban jóváha-
gyott, előre néző, univerzális kategóriájú
ISOFIX gyermekülésekhez alkalmas.• X = Az ISOFIX elhelyezkedés nem megfe-
lelő az ISOFIX gyermekülésekhez ebben a
súlycsoportban és/vagy méretosztályban.
A biztonsági gyermekülés beszerelése-
kor mindig kövesse a biztonsági gyer-
mekülés gyártója által előírt beszerelési
irányelveket. Nem az összes gyermek-
ülés szerelhető be az alább ismertetett
139

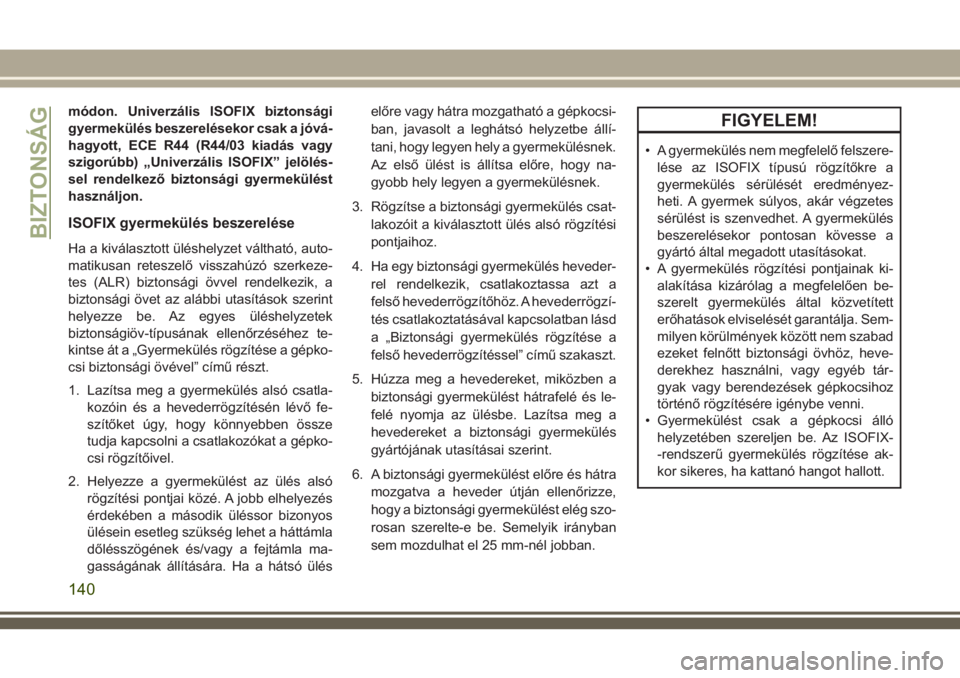

módon. Univerzális ISOFIX biztonsági
gyermekülés beszerelésekor csak a jóvá-
hagyott, ECE R44 (R44/03 kiadás vagy
szigorúbb) „Univerzális ISOFIX” jelölés-
sel rendelkező biztonsági gyermekülést
használjon.
ISOFIX gyermekülés beszerelése
Ha a kiválasztott üléshelyzet váltható, auto-
matikusan reteszelő visszahúzó szerkeze-
tes (ALR) biztonsági övvel rendelkezik, a
biztonsági övet az alábbi utasítások szerint
helyezze be. Az egyes üléshelyzetek
biztonságiöv-típusának ellenőrzéséhez te-
kintse át a „Gyermekülés rögzítése a gépko-
csi biztonsági övével” című részt.
1. Lazítsa meg a gyermekülés alsó csatla-
kozóin és a hevederrögzítésén lévő fe-
szítőket úgy, hogy könnyebben össze
tudja kapcsolni a csatlakozókat a gépko-
csi rögzítőivel.
2. Helyezze a gyermekülést az ülés alsó
rögzítési pontjai közé. A jobb elhelyezés
érdekében a második üléssor bizonyos
ülésein esetleg szükség lehet a háttámla
dőlésszögének és/vagy a fejtámla ma-
gasságának állítására. Ha a hátsó üléselőre vagy hátra mozgatható a gépkocsi-
ban, javasolt a leghátsó helyzetbe állí-
tani, hogy legyen hely a gyermekülésnek.
Az első ülést is állítsa előre, hogy na-
gyobb hely legyen a gyermekülésnek.
3. Rögzítse a biztonsági gyermekülés csat-
lakozóit a kiválasztott ülés alsó rögzítési
pontjaihoz.
4. Ha egy biztonsági gyermekülés heveder-
rel rendelkezik, csatlakoztassa azt a
felső hevederrögzítőhöz. A hevederrögzí-
tés csatlakoztatásával kapcsolatban lásd
a „Biztonsági gyermekülés rögzítése a
felső hevederrögzítéssel” című szakaszt.
5. Húzza meg a hevedereket, miközben a
biztonsági gyermekülést hátrafelé és le-
felé nyomja az ülésbe. Lazítsa meg a
hevedereket a biztonsági gyermekülés
gyártójának utasításai szerint.
6. A biztonsági gyermekülést előre és hátra
mozgatva a heveder útján ellenőrizze,
hogy a biztonsági gyermekülést elég szo-
rosan szerelte-e be. Semelyik irányban
sem mozdulhat el 25 mm-nél jobban.
FIGYELEM!
• A gyermekülés nem megfelelő felszere-
lése az ISOFIX típusú rögzítőkre a
gyermekülés sérülését eredményez-
heti. A gyermek súlyos, akár végzetes
sérülést is szenvedhet. A gyermekülés
beszerelésekor pontosan kövesse a
gyártó által megadott utasításokat.
• A gyermekülés rögzítési pontjainak ki-
alakítása kizárólag a megfelelően be-
szerelt gyermekülés által közvetített
erőhatások elviselését garantálja. Sem-
milyen körülmények között nem szabad
ezeket felnőtt biztonsági övhöz, heve-
derekhez használni, vagy egyéb tár-
gyak vagy berendezések gépkocsihoz
történő rögzítésére igénybe venni.
• Gyermekülést csak a gépkocsi álló
helyzetében szereljen be. Az ISOFIX-
-rendszerű gyermekülés rögzítése ak-
kor sikeres, ha kattanó hangot hallott.
BIZTONSÁG
140

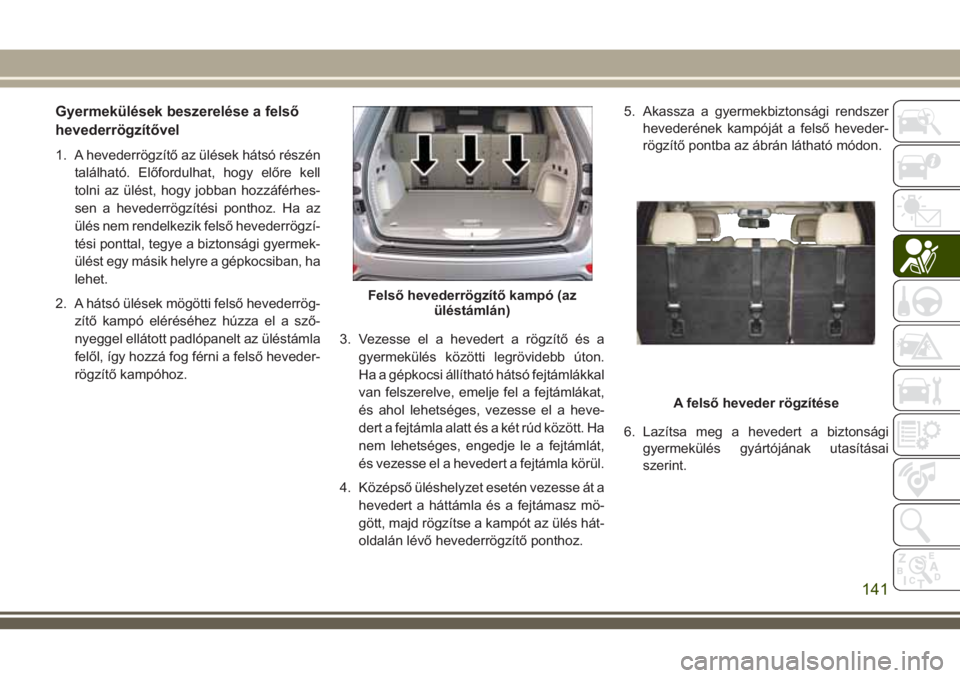

Gyermekülések beszerelése a felső
hevederrögzítővel
1. A hevederrögzítő az ülések hátsó részén
található. Előfordulhat, hogy előre kell
tolni az ülést, hogy jobban hozzáférhes-
sen a hevederrögzítési ponthoz. Ha az
ülés nem rendelkezik felső hevederrögzí-
tési ponttal, tegye a biztonsági gyermek-
ülést egy másik helyre a gépkocsiban, ha
lehet.
2. A hátsó ülések mögötti felső hevederrög-
zítő kampó eléréséhez húzza el a sző-
nyeggel ellátott padlópanelt az üléstámla
felől, így hozzá fog férni a felső heveder-
rögzítő kampóhoz.3. Vezesse el a hevedert a rögzítő és a
gyermekülés közötti legrövidebb úton.
Ha a gépkocsi állítható hátsó fejtámlákkal
van felszerelve, emelje fel a fejtámlákat,
és ahol lehetséges, vezesse el a heve-
dert a fejtámla alatt és a két rúd között. Ha
nem lehetséges, engedje le a fejtámlát,
és vezesse el a hevedert a fejtámla körül.
4. Középső üléshelyzet esetén vezesse át a
hevedert a háttámla és a fejtámasz mö-
gött, majd rögzítse a kampót az ülés hát-
oldalán lévő hevederrögzítő ponthoz.5. Akassza a gyermekbiztonsági rendszer
hevederének kampóját a felső heveder-
rögzítő pontba az ábrán látható módon.
6. Lazítsa meg a hevedert a biztonsági
gyermekülés gyártójának utasításai
szerint.
Felső hevederrögzítő kampó (az
üléstámlán)
A felső heveder rögzítése
141

FIGYELEM!

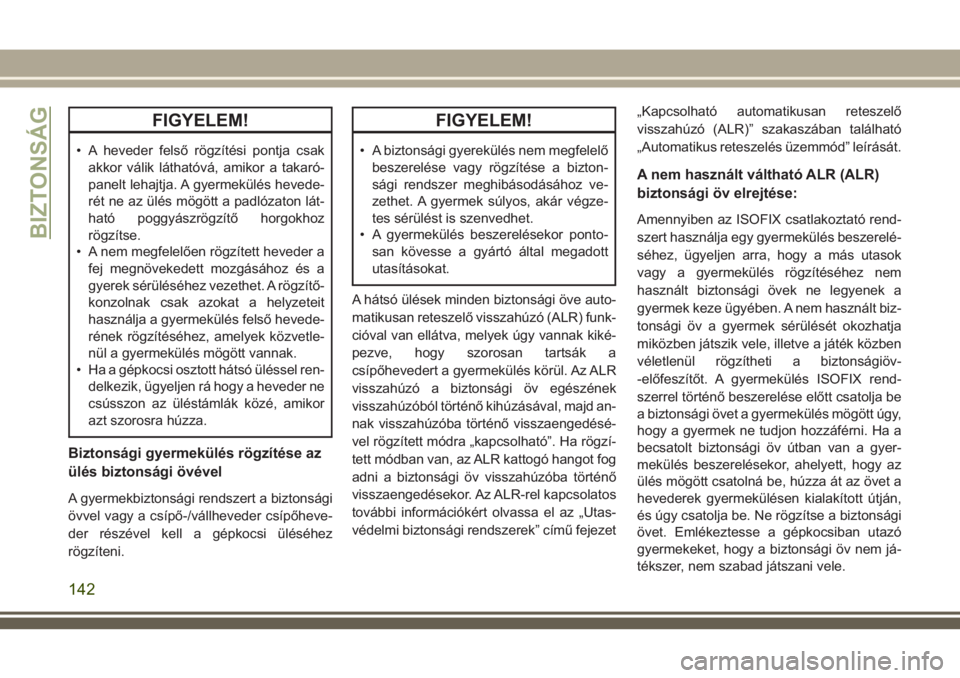

• A heveder felső rögzítési pontja csak
akkor válik láthatóvá, amikor a takaró-
panelt lehajtja. A gyermekülés hevede-
rét ne az ülés mögött a padlózaton lát-
ható poggyászrögzítő horgokhoz
rögzítse.
• A nem megfelelően rögzített heveder a
fej megnövekedett mozgásához és a
gyerek sérüléséhez vezethet. A rögzítő-
konzolnak csak azokat a helyzeteit
használja a gyermekülés felső hevede-
rének rögzítéséhez, amelyek közvetle-
nül a gyermekülés mögött vannak.
• Ha a gépkocsi osztott hátsó üléssel ren-
delkezik, ügyeljen rá hogy a heveder ne
csússzon az üléstámlák közé, amikor
azt szorosra húzza.
Biztonsági gyermekülés rögzítése az
ülés biztonsági övével
A gyermekbiztonsági rendszert a biztonsági
övvel vagy a csípő-/vállheveder csípőheve-
der részével kell a gépkocsi üléséhez
rögzíteni.
FIGYELEM!
• A biztonsági gyerekülés nem megfelelő
beszerelése vagy rögzítése a bizton-
sági rendszer meghibásodásához ve-
zethet. A gyermek súlyos, akár végze-
tes sérülést is szenvedhet.
• A gyermekülés beszerelésekor ponto-
san kövesse a gyártó által megadott
utasításokat.
A hátsó ülések minden biztonsági öve auto-
matikusan reteszelő visszahúzó (ALR) funk-
cióval van ellátva, melyek úgy vannak kiké-
pezve, hogy szorosan tartsák a
csípőhevedert a gyermekülés körül. Az ALR
visszahúzó a biztonsági öv egészének
visszahúzóból történő kihúzásával, majd an-
nak visszahúzóba történő visszaengedésé-
vel rögzített módra „kapcsolható”. Ha rögzí-
tett módban van, az ALR kattogó hangot fog
adni a biztonsági öv visszahúzóba történő
visszaengedésekor. Az ALR-rel kapcsolatos
további információkért olvassa el az „Utas-
védelmi biztonsági rendszerek” című fejezet„Kapcsolható automatikusan reteszelő
visszahúzó (ALR)” szakaszában található
„Automatikus reteszelés üzemmód” leírását.
A nem használt váltható ALR (ALR)
biztonsági öv elrejtése:
Amennyiben az ISOFIX csatlakoztató rend-
szert használja egy gyermekülés beszerelé-
séhez, ügyeljen arra, hogy a más utasok
vagy a gyermekülés rögzítéséhez nem
használt biztonsági övek ne legyenek a
gyermek keze ügyében. A nem használt biz-
tonsági öv a gyermek sérülését okozhatja
miközben játszik vele, illetve a játék közben
véletlenül rögzítheti a biztonságiöv-
-előfeszítőt. A gyermekülés ISOFIX rend-
szerrel történő beszerelése előtt csatolja be
a biztonsági övet a gyermekülés mögött úgy,
hogy a gyermek ne tudjon hozzáférni. Ha a
becsatolt biztonsági öv útban van a gyer-
mekülés beszerelésekor, ahelyett, hogy az
ülés mögött csatolná be, húzza át az övet a
hevederek gyermekülésen kialakított útján,
és úgy csatolja be. Ne rögzítse a biztonsági
övet. Emlékeztesse a gépkocsiban utazó
gyermekeket, hogy a biztonsági öv nem já-
tékszer, nem szabad játszani vele.BIZTONSÁG
142
