2018 JEEP GRAND CHEROKEE Kezelési és karbantartási útmutató (in Hungarian)

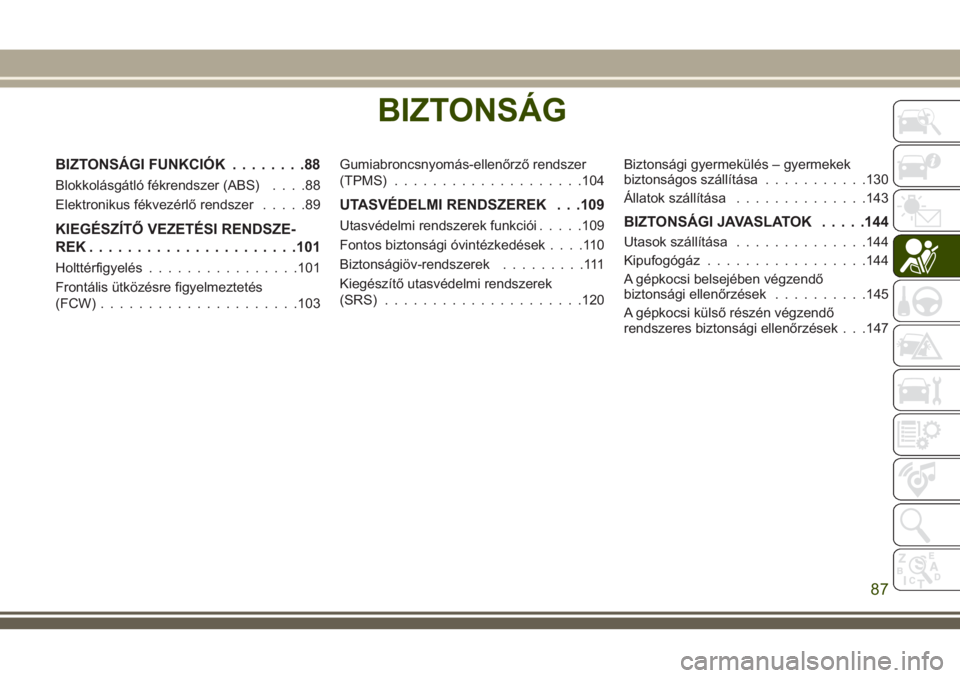

BIZTONSÁG
BIZTONSÁGI FUNKCIÓK........88
Blokkolásgátló fékrendszer (ABS)....88
Elektronikus fékvezérlő rendszer.....89
KIEGÉSZÍTŐ VEZETÉSI RENDSZE-
REK......................101
Holttérfigyelés................101
Frontális ütközésre figyelmeztetés
(FCW).....................103Gumiabroncsnyomás-ellenőrző rendszer
(TPMS)....................104
UTASVÉDELMI RENDSZEREK . . .109
Utasvédelmi rendszerek funkciói.....109
Fontos biztonsági óvintézkedések....110
Biztonságiöv-rendszerek.........111
Kiegészítő utasvédelmi rendszerek
(SRS).....................120Biztonsági gyermekülés – gyermekek
biztonságos szállítása...........130
Állatok szállítása..............143BIZTONSÁGI JAVASLATOK.....144
Utasok szállítása..............144
Kipufogógáz.................144
A gépkocsi belsejében végzendő
biztonsági ellenőrzések..........145
A gépkocsi külső részén végzendő
rendszeres biztonsági ellenőrzések . . .147
BIZTONSÁG
87

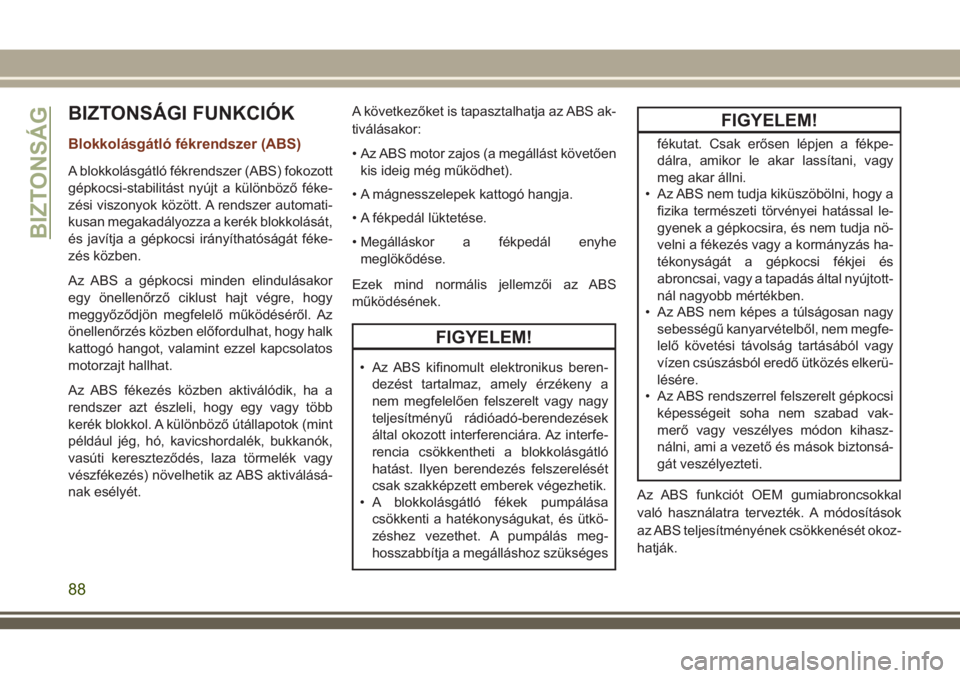

BIZTONSÁGI FUNKCIÓK
Blokkolásgátló fékrendszer (ABS)
A blokkolásgátló fékrendszer (ABS) fokozott
gépkocsi-stabilitást nyújt a különböző féke-
zési viszonyok között. A rendszer automati-
kusan megakadályozza a kerék blokkolását,
és javítja a gépkocsi irányíthatóságát féke-
zés közben.
Az ABS a gépkocsi minden elindulásakor
egy önellenőrző ciklust hajt végre, hogy
meggyőződjön megfelelő működéséről. Az
önellenőrzés közben előfordulhat, hogy halk
kattogó hangot, valamint ezzel kapcsolatos
motorzajt hallhat.
Az ABS fékezés közben aktiválódik, ha a
rendszer azt észleli, hogy egy vagy több
kerék blokkol. A különböző útállapotok (mint
például jég, hó, kavicshordalék, bukkanók,
vasúti kereszteződés, laza törmelék vagy
vészfékezés) növelhetik az ABS aktiválásá-
nak esélyét.A következőket is tapasztalhatja az ABS ak-
tiválásakor:
• Az ABS motor zajos (a megállást követően
kis ideig még működhet).
• A mágnesszelepek kattogó hangja.
• A fékpedál lüktetése.
• Megálláskor a fékpedál enyhe
meglökődése.
Ezek mind normális jellemzői az ABS
működésének.
FIGYELEM!
• Az ABS kifinomult elektronikus beren-
dezést tartalmaz, amely érzékeny a
nem megfelelően felszerelt vagy nagy
teljesítményű rádióadó-berendezések
által okozott interferenciára. Az interfe-
rencia csökkentheti a blokkolásgátló
hatást. Ilyen berendezés felszerelését
csak szakképzett emberek végezhetik.
• A blokkolásgátló fékek pumpálása
csökkenti a hatékonyságukat, és ütkö-
zéshez vezethet. A pumpálás meg-
hosszabbítja a megálláshoz szükséges
FIGYELEM!
fékutat. Csak erősen lépjen a fékpe-
dálra, amikor le akar lassítani, vagy
meg akar állni.
• Az ABS nem tudja kiküszöbölni, hogy a
fizika természeti törvényei hatással le-
gyenek a gépkocsira, és nem tudja nö-
velni a fékezés vagy a kormányzás ha-
tékonyságát a gépkocsi fékjei és
abroncsai, vagy a tapadás által nyújtott-
nál nagyobb mértékben.
• Az ABS nem képes a túlságosan nagy
sebességű kanyarvételből, nem megfe-
lelő követési távolság tartásából vagy
vízen csúszásból eredő ütközés elkerü-
lésére.
• Az ABS rendszerrel felszerelt gépkocsi
képességeit soha nem szabad vak-
merő vagy veszélyes módon kihasz-
nálni, ami a vezető és mások biztonsá-
gát veszélyezteti.
Az ABS funkciót OEM gumiabroncsokkal
való használatra tervezték. A módosítások
az ABS teljesítményének csökkenését okoz-
hatják.
BIZTONSÁG
88

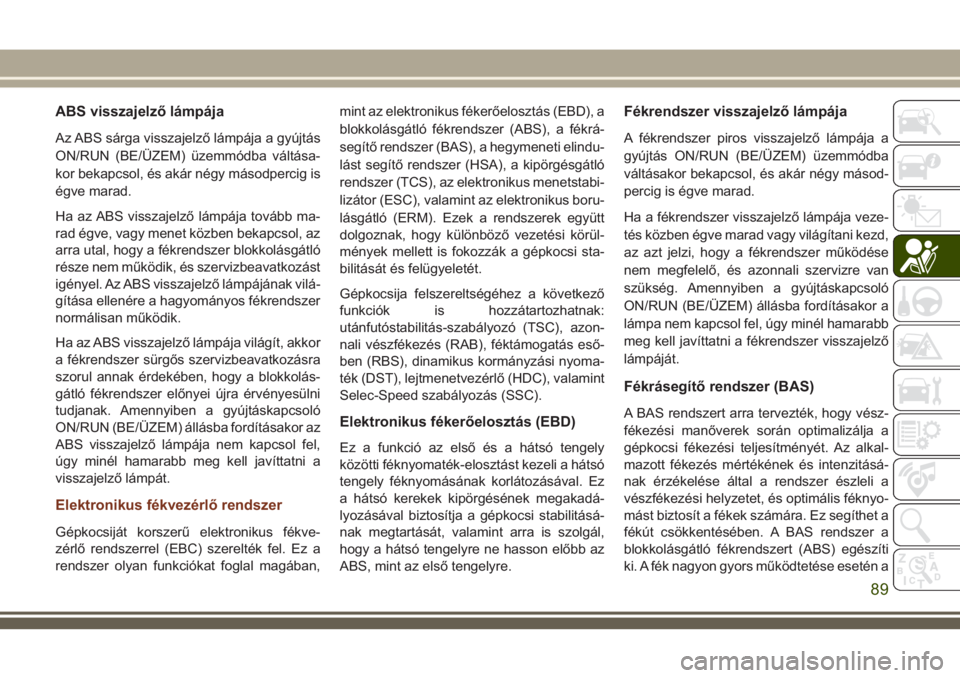

ABS visszajelző lámpája
Az ABS sárga visszajelző lámpája a gyújtás
ON/RUN (BE/ÜZEM) üzemmódba váltása-
kor bekapcsol, és akár négy másodpercig is
égve marad.
Ha az ABS visszajelző lámpája tovább ma-
rad égve, vagy menet közben bekapcsol, az
arra utal, hogy a fékrendszer blokkolásgátló
része nem működik, és szervizbeavatkozást
igényel. Az ABS visszajelző lámpájának vilá-
gítása ellenére a hagyományos fékrendszer
normálisan működik.
Ha az ABS visszajelző lámpája világít, akkor
a fékrendszer sürgős szervizbeavatkozásra
szorul annak érdekében, hogy a blokkolás-
gátló fékrendszer előnyei újra érvényesülni
tudjanak. Amennyiben a gyújtáskapcsoló
ON/RUN (BE/ÜZEM) állásba fordításakor az
ABS visszajelző lámpája nem kapcsol fel,
úgy minél hamarabb meg kell javíttatni a
visszajelző lámpát.
Elektronikus fékvezérlő rendszer
Gépkocsiját korszerű elektronikus fékve-
zérlő rendszerrel (EBC) szerelték fel. Ez a
rendszer olyan funkciókat foglal magában,mint az elektronikus fékerőelosztás (EBD), a
blokkolásgátló fékrendszer (ABS), a fékrá-
segítő rendszer (BAS), a hegymeneti elindu-
lást segítő rendszer (HSA), a kipörgésgátló
rendszer (TCS), az elektronikus menetstabi-
lizátor (ESC), valamint az elektronikus boru-
lásgátló (ERM). Ezek a rendszerek együtt
dolgoznak, hogy különböző vezetési körül-
mények mellett is fokozzák a gépkocsi sta-
bilitását és felügyeletét.
Gépkocsija felszereltségéhez a következő
funkciók is hozzátartozhatnak:
utánfutóstabilitás-szabályozó (TSC), azon-
nali vészfékezés (RAB), féktámogatás eső-
ben (RBS), dinamikus kormányzási nyoma-
ték (DST), lejtmenetvezérlő (HDC), valamint
Selec-Speed szabályozás (SSC).
Elektronikus fékerőelosztás (EBD)
Ez a funkció az első és a hátsó tengely
közötti féknyomaték-elosztást kezeli a hátsó
tengely féknyomásának korlátozásával. Ez
a hátsó kerekek kipörgésének megakadá-
lyozásával biztosítja a gépkocsi stabilitásá-
nak megtartását, valamint arra is szolgál,
hogy a hátsó tengelyre ne hasson előbb az
ABS, mint az első tengelyre.
Fékrendszer visszajelző lámpája
A fékrendszer piros visszajelző lámpája a
gyújtás ON/RUN (BE/ÜZEM) üzemmódba
váltásakor bekapcsol, és akár négy másod-
percig is égve marad.
Ha a fékrendszer visszajelző lámpája veze-
tés közben égve marad vagy világítani kezd,
az azt jelzi, hogy a fékrendszer működése
nem megfelelő, és azonnali szervizre van
szükség. Amennyiben a gyújtáskapcsoló
ON/RUN (BE/ÜZEM) állásba fordításakor a
lámpa nem kapcsol fel, úgy minél hamarabb
meg kell javíttatni a fékrendszer visszajelző
lámpáját.
Fékrásegítő rendszer (BAS)
A BAS rendszert arra tervezték, hogy vész-
fékezési manőverek során optimalizálja a
gépkocsi fékezési teljesítményét. Az alkal-
mazott fékezés mértékének és intenzitásá-
nak érzékelése által a rendszer észleli a
vészfékezési helyzetet, és optimális féknyo-
mást biztosít a fékek számára. Ez segíthet a
fékút csökkentésében. A BAS rendszer a
blokkolásgátló fékrendszert (ABS) egészíti
ki. A fék nagyon gyors működtetése esetén a
89

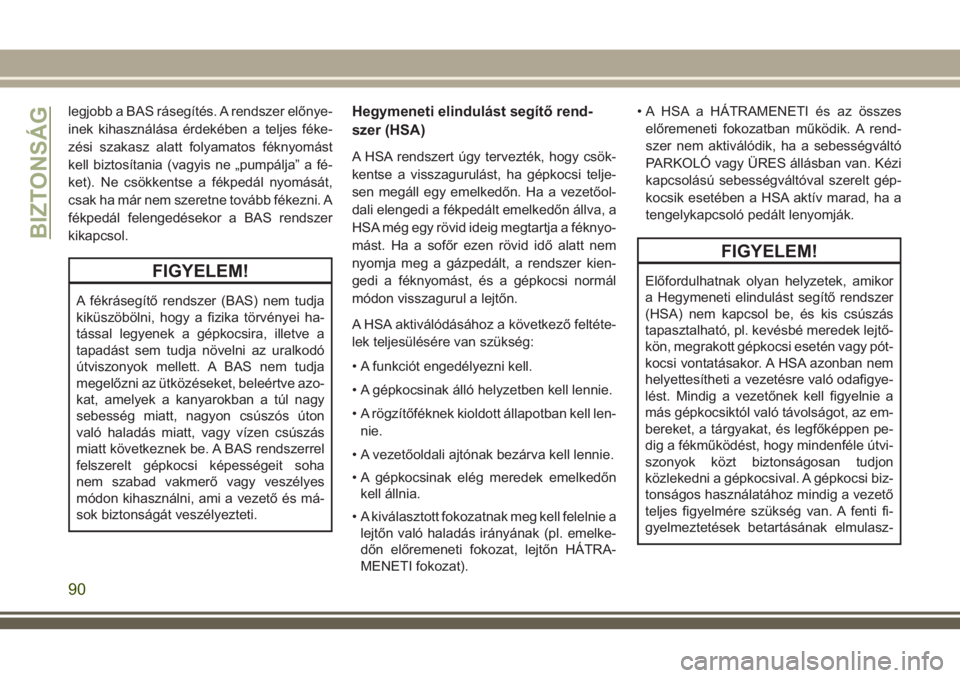

legjobb a BAS rásegítés. A rendszer előnye-
inek kihasználása érdekében a teljes féke-
zési szakasz alatt folyamatos féknyomást
kell biztosítania (vagyis ne „pumpálja” a fé-
ket). Ne csökkentse a fékpedál nyomását,
csak ha már nem szeretne tovább fékezni. A
fékpedál felengedésekor a BAS rendszer
kikapcsol.
FIGYELEM!
A fékrásegítő rendszer (BAS) nem tudja
kiküszöbölni, hogy a fizika törvényei ha-
tással legyenek a gépkocsira, illetve a
tapadást sem tudja növelni az uralkodó
útviszonyok mellett. A BAS nem tudja
megelőzni az ütközéseket, beleértve azo-
kat, amelyek a kanyarokban a túl nagy
sebesség miatt, nagyon csúszós úton
való haladás miatt, vagy vízen csúszás
miatt következnek be. A BAS rendszerrel
felszerelt gépkocsi képességeit soha
nem szabad vakmerő vagy veszélyes
módon kihasználni, ami a vezető és má-
sok biztonságát veszélyezteti.
Hegymeneti elindulást segítő rend-
szer (HSA)
A HSA rendszert úgy tervezték, hogy csök-
kentse a visszagurulást, ha gépkocsi telje-
sen megáll egy emelkedőn. Ha a vezetőol-
dali elengedi a fékpedált emelkedőn állva, a
HSA még egy rövid ideig megtartja a féknyo-
mást. Ha a sofőr ezen rövid idő alatt nem
nyomja meg a gázpedált, a rendszer kien-
gedi a féknyomást, és a gépkocsi normál
módon visszagurul a lejtőn.
A HSA aktiválódásához a következő feltéte-
lek teljesülésére van szükség:
• A funkciót engedélyezni kell.
• A gépkocsinak álló helyzetben kell lennie.
• A rögzítőféknek kioldott állapotban kell len-
nie.
• A vezetőoldali ajtónak bezárva kell lennie.
• A gépkocsinak elég meredek emelkedőn
kell állnia.
• A kiválasztott fokozatnak meg kell felelnie a
lejtőn való haladás irányának (pl. emelke-
dőn előremeneti fokozat, lejtőn HÁTRA-
MENETI fokozat).• A HSA a HÁTRAMENETI és az összes
előremeneti fokozatban működik. A rend-
szer nem aktiválódik, ha a sebességváltó
PARKOLÓ vagy ÜRES állásban van. Kézi
kapcsolású sebességváltóval szerelt gép-
kocsik esetében a HSA aktív marad, ha a
tengelykapcsoló pedált lenyomják.
FIGYELEM!
Előfordulhatnak olyan helyzetek, amikor
a Hegymeneti elindulást segítő rendszer
(HSA) nem kapcsol be, és kis csúszás
tapasztalható, pl. kevésbé meredek lejtő-
kön, megrakott gépkocsi esetén vagy pót-
kocsi vontatásakor. A HSA azonban nem
helyettesítheti a vezetésre való odafigye-
lést. Mindig a vezetőnek kell figyelnie a
más gépkocsiktól való távolságot, az em-
bereket, a tárgyakat, és legfőképpen pe-
dig a fékműködést, hogy mindenféle útvi-
szonyok közt biztonságosan tudjon
közlekedni a gépkocsival. A gépkocsi biz-
tonságos használatához mindig a vezető
teljes figyelmére szükség van. A fenti fi-
gyelmeztetések betartásának elmulasz-
BIZTONSÁG
90

FIGYELEM!
tása ütközéshez vagy súlyos személyi sé-
rüléshez vezethet.

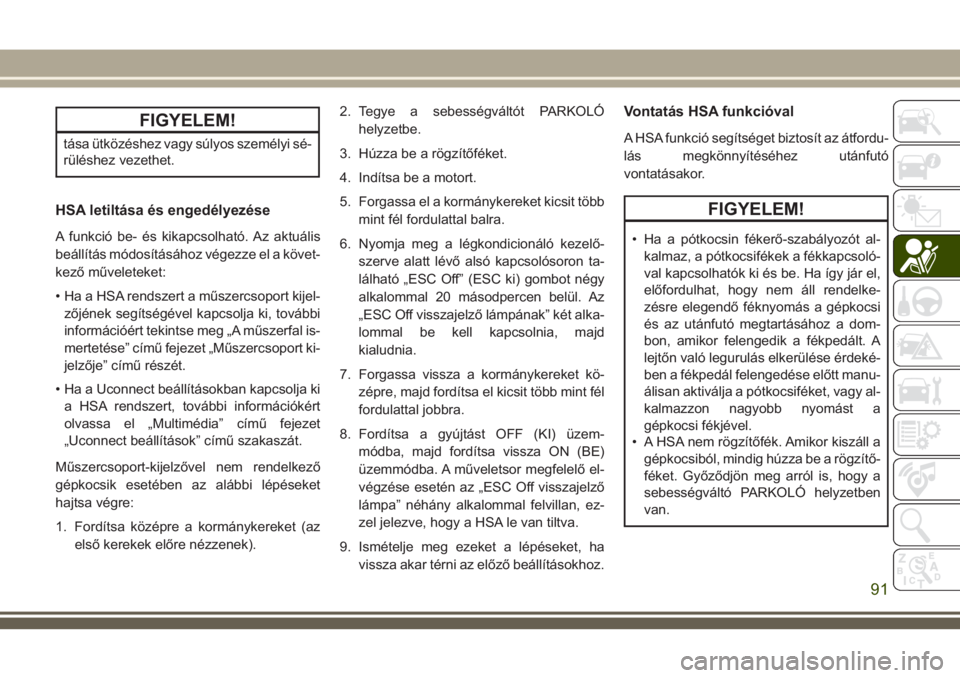

HSA letiltása és engedélyezése
A funkció be- és kikapcsolható. Az aktuális
beállítás módosításához végezze el a követ-
kező műveleteket:
• Ha a HSA rendszert a műszercsoport kijel-
zőjének segítségével kapcsolja ki, további
információért tekintse meg „A műszerfal is-
mertetése” című fejezet „Műszercsoport ki-
jelzője” című részét.
• Ha a Uconnect beállításokban kapcsolja ki
a HSA rendszert, további információkért
olvassa el „Multimédia” című fejezet
„Uconnect beállítások” című szakaszát.
Műszercsoport-kijelzővel nem rendelkező
gépkocsik esetében az alábbi lépéseket
hajtsa végre:
1. Fordítsa középre a kormánykereket (az
első kerekek előre nézzenek).2. Tegye a sebességváltót PARKOLÓ
helyzetbe.
3. Húzza be a rögzítőféket.
4. Indítsa be a motort.
5. Forgassa el a kormánykereket kicsit több
mint fél fordulattal balra.
6. Nyomja meg a légkondicionáló kezelő-
szerve alatt lévő alsó kapcsolósoron ta-
lálható „ESC Off” (ESC ki) gombot négy
alkalommal 20 másodpercen belül. Az
„ESC Off visszajelző lámpának” két alka-
lommal be kell kapcsolnia, majd
kialudnia.
7. Forgassa vissza a kormánykereket kö-
zépre, majd fordítsa el kicsit több mint fél
fordulattal jobbra.
8. Fordítsa a gyújtást OFF (KI) üzem-
módba, majd fordítsa vissza ON (BE)
üzemmódba. A műveletsor megfelelő el-
végzése esetén az „ESC Off visszajelző
lámpa” néhány alkalommal felvillan, ez-
zel jelezve, hogy a HSA le van tiltva.
9. Ismételje meg ezeket a lépéseket, ha
vissza akar térni az előző beállításokhoz.
Vontatás HSA funkcióval
A HSA funkció segítséget biztosít az átfordu-
lás megkönnyítéséhez utánfutó
vontatásakor.
FIGYELEM!
• Ha a pótkocsin fékerő-szabályozót al-
kalmaz, a pótkocsifékek a fékkapcsoló-
val kapcsolhatók ki és be. Ha így jár el,
előfordulhat, hogy nem áll rendelke-
zésre elegendő féknyomás a gépkocsi
és az utánfutó megtartásához a dom-
bon, amikor felengedik a fékpedált. A
lejtőn való legurulás elkerülése érdeké-
ben a fékpedál felengedése előtt manu-
álisan aktiválja a pótkocsiféket, vagy al-
kalmazzon nagyobb nyomást a
gépkocsi fékjével.
• A HSA nem rögzítőfék. Amikor kiszáll a
gépkocsiból, mindig húzza be a rögzítő-
féket. Győződjön meg arról is, hogy a
sebességváltó PARKOLÓ helyzetben
van.
91

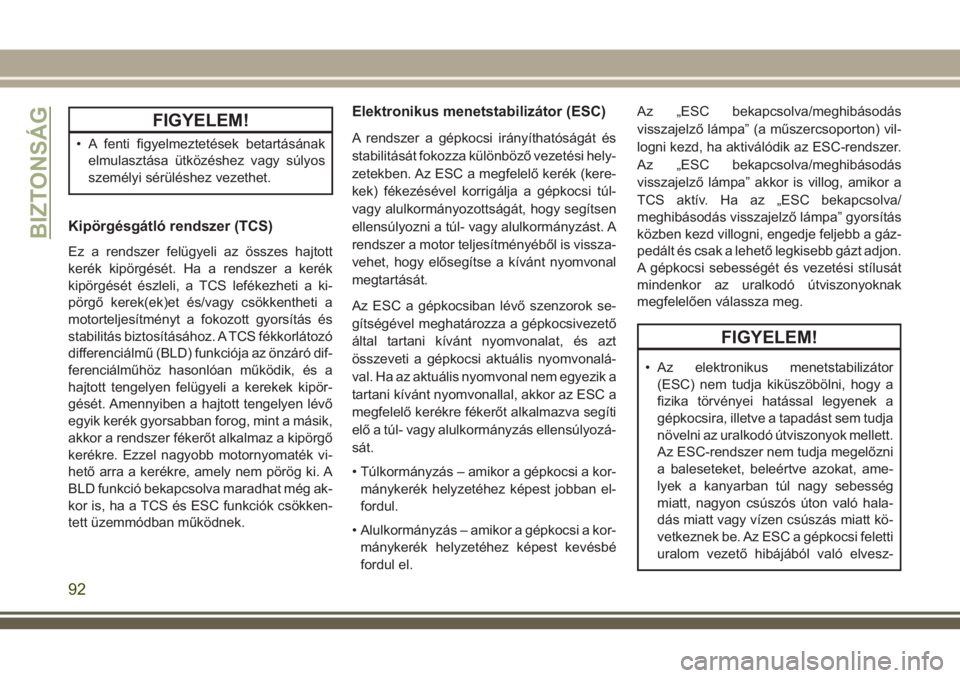

FIGYELEM!
• A fenti figyelmeztetések betartásának
elmulasztása ütközéshez vagy súlyos
személyi sérüléshez vezethet.
Kipörgésgátló rendszer (TCS)
Ez a rendszer felügyeli az összes hajtott
kerék kipörgését. Ha a rendszer a kerék
kipörgését észleli, a TCS lefékezheti a ki-
pörgő kerek(ek)et és/vagy csökkentheti a
motorteljesítményt a fokozott gyorsítás és
stabilitás biztosításához. A TCS fékkorlátozó
differenciálmű (BLD) funkciója az önzáró dif-
ferenciálműhöz hasonlóan működik, és a
hajtott tengelyen felügyeli a kerekek kipör-
gését. Amennyiben a hajtott tengelyen lévő
egyik kerék gyorsabban forog, mint a másik,
akkor a rendszer fékerőt alkalmaz a kipörgő
kerékre. Ezzel nagyobb motornyomaték vi-
hető arra a kerékre, amely nem pörög ki. A
BLD funkció bekapcsolva maradhat még ak-
kor is, ha a TCS és ESC funkciók csökken-
tett üzemmódban működnek.
Elektronikus menetstabilizátor (ESC)
A rendszer a gépkocsi irányíthatóságát és
stabilitását fokozza különböző vezetési hely-
zetekben. Az ESC a megfelelő kerék (kere-
kek) fékezésével korrigálja a gépkocsi túl-
vagy alulkormányozottságát, hogy segítsen
ellensúlyozni a túl- vagy alulkormányzást. A
rendszer a motor teljesítményéből is vissza-
vehet, hogy elősegítse a kívánt nyomvonal
megtartását.
Az ESC a gépkocsiban lévő szenzorok se-
gítségével meghatározza a gépkocsivezető
által tartani kívánt nyomvonalat, és azt
összeveti a gépkocsi aktuális nyomvonalá-
val. Ha az aktuális nyomvonal nem egyezik a
tartani kívánt nyomvonallal, akkor az ESC a
megfelelő kerékre fékerőt alkalmazva segíti
elő a túl- vagy alulkormányzás ellensúlyozá-
sát.
• Túlkormányzás – amikor a gépkocsi a kor-
mánykerék helyzetéhez képest jobban el-
fordul.
• Alulkormányzás – amikor a gépkocsi a kor-
mánykerék helyzetéhez képest kevésbé
fordul el.Az „ESC bekapcsolva/meghibásodás
visszajelző lámpa” (a műszercsoporton) vil-
logni kezd, ha aktiválódik az ESC-rendszer.
Az „ESC bekapcsolva/meghibásodás
visszajelző lámpa” akkor is villog, amikor a
TCS aktív. Ha az „ESC bekapcsolva/
meghibásodás visszajelző lámpa” gyorsítás
közben kezd villogni, engedje feljebb a gáz-
pedált és csak a lehető legkisebb gázt adjon.
A gépkocsi sebességét és vezetési stílusát
mindenkor az uralkodó útviszonyoknak
megfelelően válassza meg.
FIGYELEM!
• Az elektronikus menetstabilizátor
(ESC) nem tudja kiküszöbölni, hogy a
fizika törvényei hatással legyenek a
gépkocsira, illetve a tapadást sem tudja
növelni az uralkodó útviszonyok mellett.
Az ESC-rendszer nem tudja megelőzni
a baleseteket, beleértve azokat, ame-
lyek a kanyarban túl nagy sebesség
miatt, nagyon csúszós úton való hala-
dás miatt vagy vízen csúszás miatt kö-
vetkeznek be. Az ESC a gépkocsi feletti
uralom vezető hibájából való elvesz-
BIZTONSÁG
92

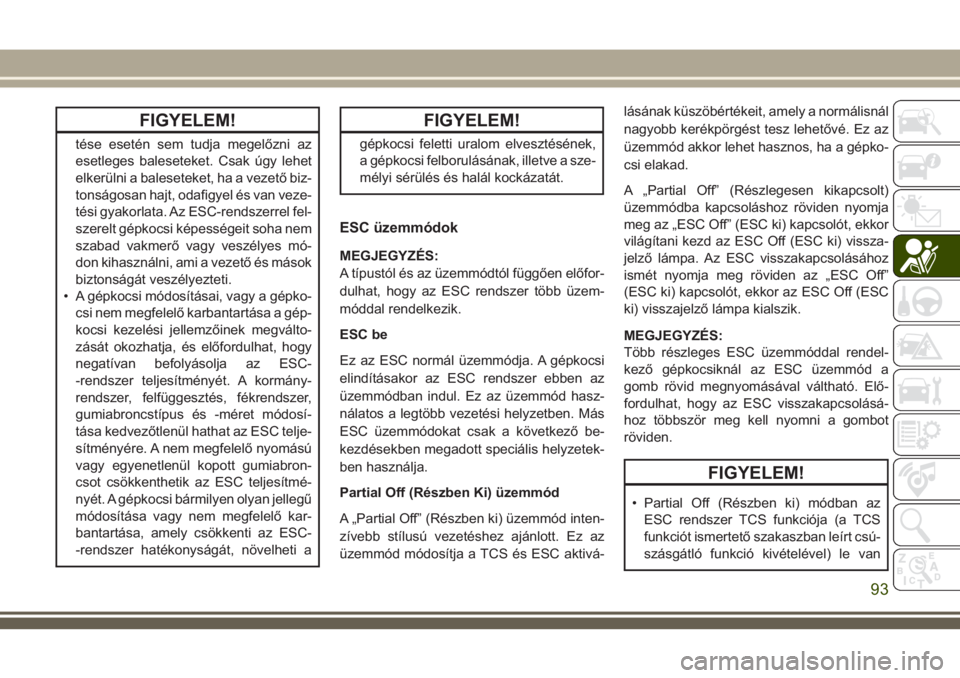

FIGYELEM!
tése esetén sem tudja megelőzni az
esetleges baleseteket. Csak úgy lehet
elkerülni a baleseteket, ha a vezető biz-
tonságosan hajt, odafigyel és van veze-
tési gyakorlata. Az ESC-rendszerrel fel-
szerelt gépkocsi képességeit soha nem
szabad vakmerő vagy veszélyes mó-
don kihasználni, ami a vezető és mások
biztonságát veszélyezteti.
• A gépkocsi módosításai, vagy a gépko-
csi nem megfelelő karbantartása a gép-
kocsi kezelési jellemzőinek megválto-
zását okozhatja, és előfordulhat, hogy
negatívan befolyásolja az ESC-
-rendszer teljesítményét. A kormány-
rendszer, felfüggesztés, fékrendszer,
gumiabroncstípus és -méret módosí-
tása kedvezőtlenül hathat az ESC telje-
sítményére. A nem megfelelő nyomású
vagy egyenetlenül kopott gumiabron-
csot csökkenthetik az ESC teljesítmé-
nyét. A gépkocsi bármilyen olyan jellegű
módosítása vagy nem megfelelő kar-
bantartása, amely csökkenti az ESC-
-rendszer hatékonyságát, növelheti a
FIGYELEM!
gépkocsi feletti uralom elvesztésének,
a gépkocsi felborulásának, illetve a sze-
mélyi sérülés és halál kockázatát.
ESC üzemmódok
MEGJEGYZÉS:
A típustól és az üzemmódtól függően előfor-
dulhat, hogy az ESC rendszer több üzem-
móddal rendelkezik.
ESC be
Ez az ESC normál üzemmódja. A gépkocsi
elindításakor az ESC rendszer ebben az
üzemmódban indul. Ez az üzemmód hasz-
nálatos a legtöbb vezetési helyzetben. Más
ESC üzemmódokat csak a következő be-
kezdésekben megadott speciális helyzetek-
ben használja.
Partial Off (Részben Ki) üzemmód
A „Partial Off” (Részben ki) üzemmód inten-
zívebb stílusú vezetéshez ajánlott. Ez az
üzemmód módosítja a TCS és ESC aktivá-lásának küszöbértékeit, amely a normálisnál
nagyobb kerékpörgést tesz lehetővé. Ez az
üzemmód akkor lehet hasznos, ha a gépko-
csi elakad.
A „Partial Off” (Részlegesen kikapcsolt)
üzemmódba kapcsoláshoz röviden nyomja
meg az „ESC Off” (ESC ki) kapcsolót, ekkor
világítani kezd az ESC Off (ESC ki) vissza-
jelző lámpa. Az ESC visszakapcsolásához
ismét nyomja meg röviden az „ESC Off”
(ESC ki) kapcsolót, ekkor az ESC Off (ESC
ki) visszajelző lámpa kialszik.
MEGJEGYZÉS:
Több részleges ESC üzemmóddal rendel-
kező gépkocsiknál az ESC üzemmód a
gomb rövid megnyomásával váltható. Elő-
fordulhat, hogy az ESC visszakapcsolásá-
hoz többször meg kell nyomni a gombot
röviden.
FIGYELEM!
• Partial Off (Részben ki) módban az
ESC rendszer TCS funkciója (a TCS
funkciót ismertető szakaszban leírt csú-
szásgátló funkció kivételével) le van
93

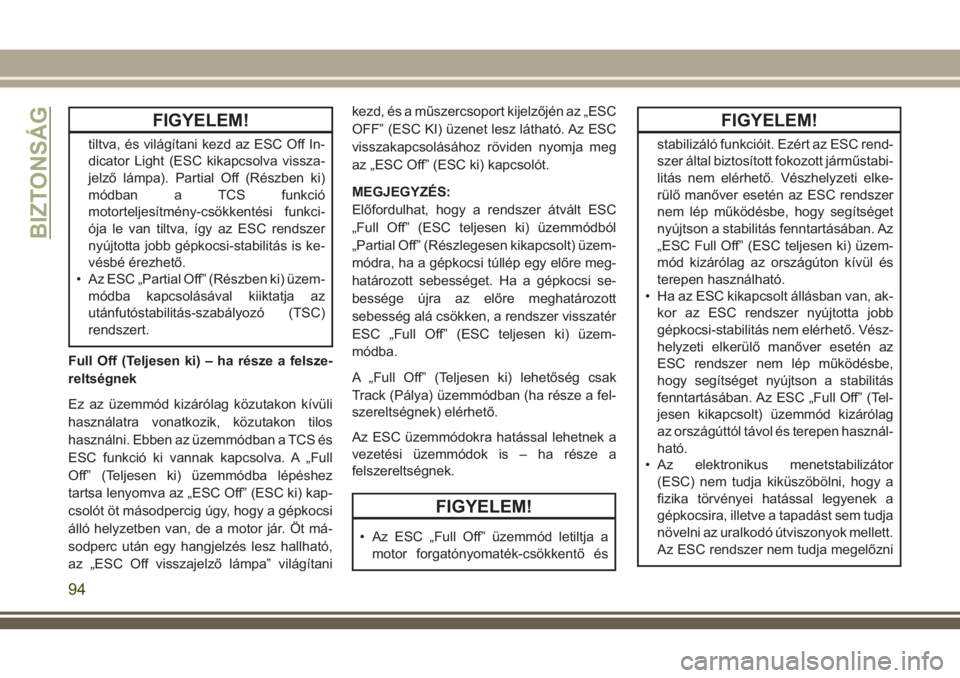

FIGYELEM!
tiltva, és világítani kezd az ESC Off In-
dicator Light (ESC kikapcsolva vissza-
jelző lámpa). Partial Off (Részben ki)
módban a TCS funkció
motorteljesítmény-csökkentési funkci-
ója le van tiltva, így az ESC rendszer
nyújtotta jobb gépkocsi-stabilitás is ke-
vésbé érezhető.
• Az ESC „Partial Off” (Részben ki) üzem-
módba kapcsolásával kiiktatja az
utánfutóstabilitás-szabályozó (TSC)
rendszert.
Full Off (Teljesen ki) – ha része a felsze-
reltségnek
Ez az üzemmód kizárólag közutakon kívüli
használatra vonatkozik, közutakon tilos
használni. Ebben az üzemmódban a TCS és
ESC funkció ki vannak kapcsolva. A „Full
Off” (Teljesen ki) üzemmódba lépéshez
tartsa lenyomva az „ESC Off” (ESC ki) kap-
csolót öt másodpercig úgy, hogy a gépkocsi
álló helyzetben van, de a motor jár. Öt má-
sodperc után egy hangjelzés lesz hallható,
az „ESC Off visszajelző lámpa” világítanikezd, és a műszercsoport kijelzőjén az „ESC
OFF” (ESC KI) üzenet lesz látható. Az ESC
visszakapcsolásához röviden nyomja meg
az „ESC Off” (ESC ki) kapcsolót.
MEGJEGYZÉS:
Előfordulhat, hogy a rendszer átvált ESC
„Full Off” (ESC teljesen ki) üzemmódból
„Partial Off” (Részlegesen kikapcsolt) üzem-
módra, ha a gépkocsi túllép egy előre meg-
határozott sebességet. Ha a gépkocsi se-
bessége újra az előre meghatározott
sebesség alá csökken, a rendszer visszatér
ESC „Full Off” (ESC teljesen ki) üzem-
módba.
A „Full Off” (Teljesen ki) lehetőség csak
Track (Pálya) üzemmódban (ha része a fel-
szereltségnek) elérhető.
Az ESC üzemmódokra hatással lehetnek a
vezetési üzemmódok is – ha része a
felszereltségnek.
FIGYELEM!
• Az ESC „Full Off” üzemmód letiltja a
motor forgatónyomaték-csökkentő és
FIGYELEM!
stabilizáló funkcióit. Ezért az ESC rend-
szer által biztosított fokozott járműstabi-
litás nem elérhető. Vészhelyzeti elke-
rülő manőver esetén az ESC rendszer
nem lép működésbe, hogy segítséget
nyújtson a stabilitás fenntartásában. Az
„ESC Full Off” (ESC teljesen ki) üzem-
mód kizárólag az országúton kívül és
terepen használható.
• Ha az ESC kikapcsolt állásban van, ak-
kor az ESC rendszer nyújtotta jobb
gépkocsi-stabilitás nem elérhető. Vész-
helyzeti elkerülő manőver esetén az
ESC rendszer nem lép működésbe,
hogy segítséget nyújtson a stabilitás
fenntartásában. Az ESC „Full Off” (Tel-
jesen kikapcsolt) üzemmód kizárólag
az országúttól távol és terepen használ-
ható.
• Az elektronikus menetstabilizátor
(ESC) nem tudja kiküszöbölni, hogy a
fizika törvényei hatással legyenek a
gépkocsira, illetve a tapadást sem tudja
növelni az uralkodó útviszonyok mellett.
Az ESC rendszer nem tudja megelőzni
BIZTONSÁG
94
