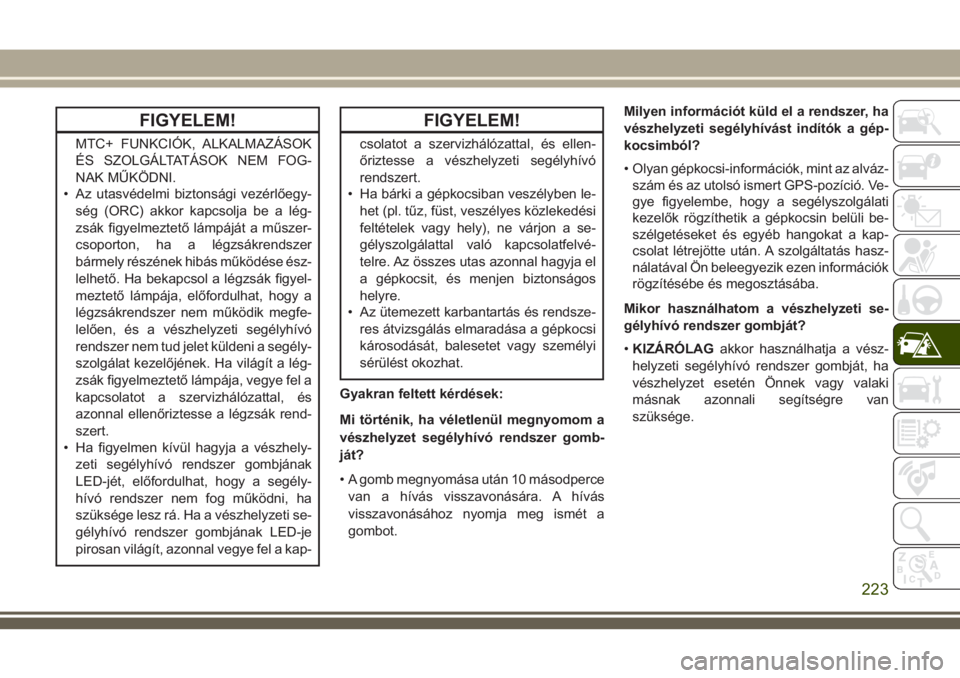

FIGYELEM!
MTC+ FUNKCIÓK, ALKALMAZÁSOK
ÉS SZOLGÁLTATÁSOK NEM FOG-
NAK MŰKÖDNI.
• Az utasvédelmi biztonsági vezérlőegy-
ség (ORC) akkor kapcsolja be a lég-
zsák figyelmeztető lámpáját a műszer-
csoporton, ha a légzsákrendszer
bármely részének hibás működése ész-
lelhető. Ha bekapcsol a légzsák figyel-
meztető lámpája, előfordulhat, hogy a
légzsákrendszer nem működik megfe-
lelően, és a vészhelyzeti segélyhívó
rendszer nem tud jelet küldeni a segély-
szolgálat kezelőjének. Ha világít a lég-
zsák figyelmeztető lámpája, vegye fel a
kapcsolatot a szervizhálózattal, és
azonnal ellenőriztesse a légzsák rend-
szert.
• Ha figyelmen kívül hagyja a vészhely-
zeti segélyhívó rendszer gombjának
LED-jét, előfordulhat, hogy a segély-
hívó rendszer nem fog működni, ha
szüksége lesz rá. Ha a vészhelyzeti se-
gélyhívó rendszer gombjának LED-je
pirosan világít, azonnal vegye fel a kap-
FIGYELEM!
csolatot a szervizhálózattal, és ellen-
őriztesse a vészhelyzeti segélyhívó
rendszert.
• Ha bárki a gépkocsiban veszélyben le-
het (pl. tűz, füst, veszélyes közlekedési
feltételek vagy hely), ne várjon a se-
gélyszolgálattal való kapcsolatfelvé-
telre. Az összes utas azonnal hagyja el
a gépkocsit, és menjen biztonságos
helyre.
• Az ütemezett karbantartás és rendsze-
res átvizsgálás elmaradása a gépkocsi
károsodását, balesetet vagy személyi
sérülést okozhat.
Gyakran feltett kérdések:
Mi történik, ha véletlenül megnyomom a
vészhelyzet segélyhívó rendszer gomb-
ját?
• A gomb megnyomása után 10 másodperce
van a hívás visszavonására. A hívás
visszavonásához nyomja meg ismét a
gombot.Milyen információt küld el a rendszer, ha
vészhelyzeti segélyhívást indítók a gép-
kocsimból?
• Olyan gépkocsi-információk, mint az alváz-
szám és az utolsó ismert GPS-pozíció. Ve-
gye figyelembe, hogy a segélyszolgálati
kezelők rögzíthetik a gépkocsin belüli be-
szélgetéseket és egyéb hangokat a kap-
csolat létrejötte után. A szolgáltatás hasz-
nálatával Ön beleegyezik ezen információk
rögzítésébe és megosztásába.
Mikor használhatom a vészhelyzeti se-
gélyhívó rendszer gombját?
•KIZÁRÓLAGakkor használhatja a vész-
helyzeti segélyhívó rendszer gombját, ha
vészhelyzet esetén Önnek vagy valaki
másnak azonnali segítségre van
szüksége.
223

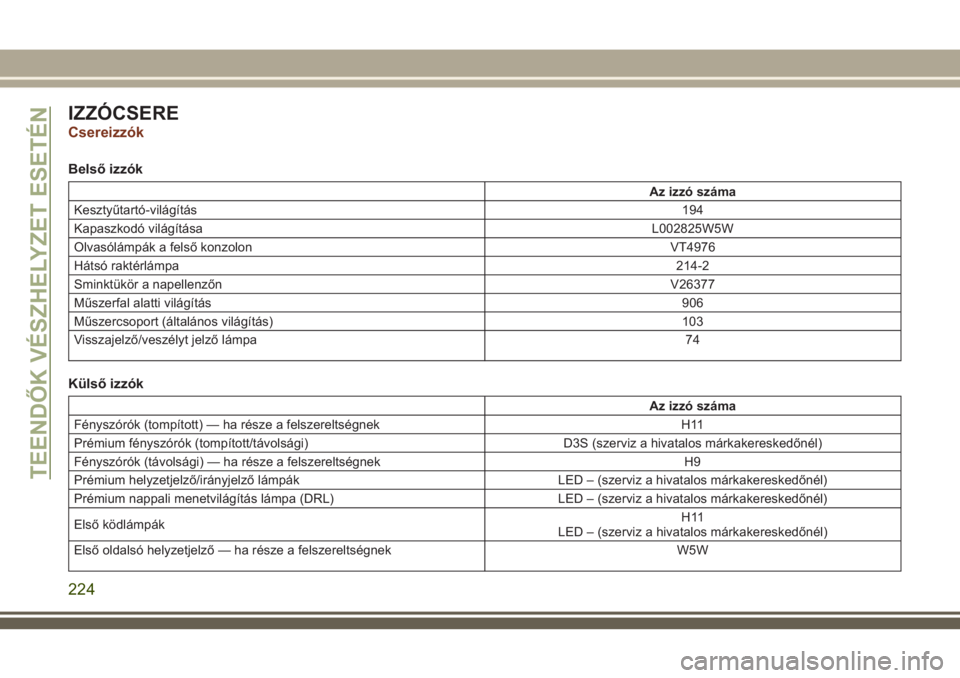

IZZÓCSERE
Csereizzók
Belső izzók
Az izzó száma
Kesztyűtartó-világítás194
Kapaszkodó világításaL002825W5W
Olvasólámpák a felső konzolonVT4976
Hátsó raktérlámpa214-2
Sminktükör a napellenzőnV26377
Műszerfal alatti világítás906
Műszercsoport (általános világítás) 103
Visszajelző/veszélyt jelző lámpa74
Külső izzók
Az izzó száma
Fényszórók (tompított) — ha része a felszereltségnek H11
Prémium fényszórók (tompított/távolsági) D3S (szerviz a hivatalos márkakereskedőnél)
Fényszórók (távolsági) — ha része a felszereltségnek H9
Prémium helyzetjelző/irányjelző lámpák LED – (szerviz a hivatalos márkakereskedőnél)
Prémium nappali menetvilágítás lámpa (DRL) LED – (szerviz a hivatalos márkakereskedőnél)
Első ködlámpákH11
LED – (szerviz a hivatalos márkakereskedőnél)
Első oldalsó helyzetjelző — ha része a felszereltségnek W5W
TEENDŐK VÉSZHELYZET ESETÉN
224

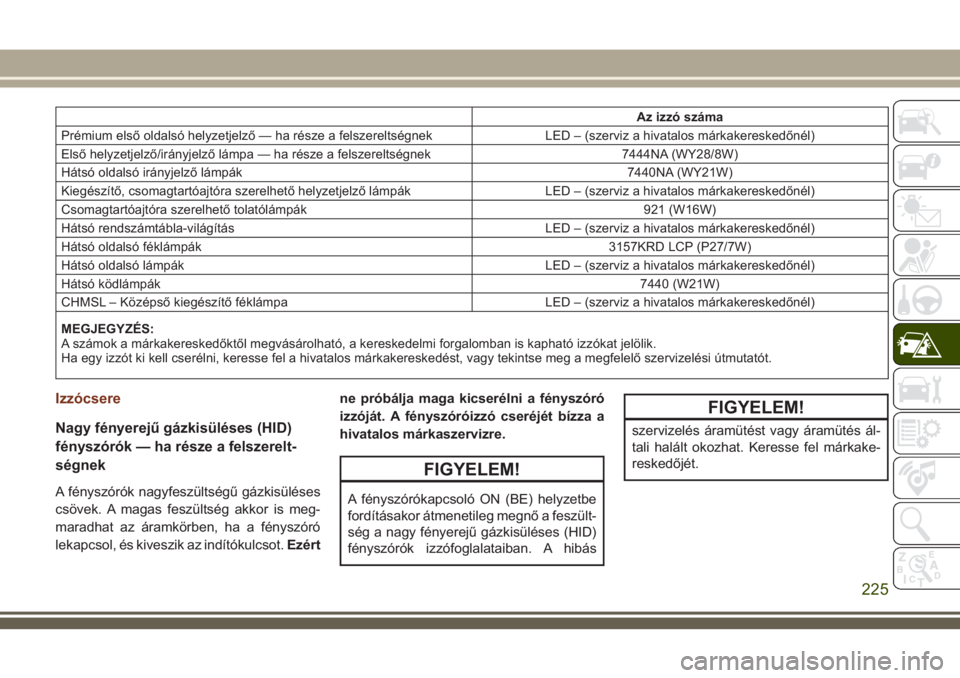

Az izzó száma
Prémium első oldalsó helyzetjelző — ha része a felszereltségnek LED – (szerviz a hivatalos márkakereskedőnél)
Első helyzetjelző/irányjelző lámpa — ha része a felszereltségnek 7444NA (WY28/8W)
Hátsó oldalsó irányjelző lámpák 7440NA (WY21W)
Kiegészítő, csomagtartóajtóra szerelhető helyzetjelző lámpák LED – (szerviz a hivatalos márkakereskedőnél)
Csomagtartóajtóra szerelhető tolatólámpák 921 (W16W)
Hátsó rendszámtábla-világítás LED – (szerviz a hivatalos márkakereskedőnél)
Hátsó oldalsó féklámpák 3157KRD LCP (P27/7W)
Hátsó oldalsó lámpák LED – (szerviz a hivatalos márkakereskedőnél)
Hátsó ködlámpák7440 (W21W)
CHMSL – Középső kiegészítő féklámpa LED – (szerviz a hivatalos márkakereskedőnél)
MEGJEGYZÉS:
A számok a márkakereskedőktől megvásárolható, a kereskedelmi forgalomban is kapható izzókat jelölik.
Ha egy izzót ki kell cserélni, keresse fel a hivatalos márkakereskedést, vagy tekintse meg a megfelelő szervizelési útmutatót.
Izzócsere
Nagy fényerejű gázkisüléses (HID)
fényszórók — ha része a felszerelt-
ségnek
A fényszórók nagyfeszültségű gázkisüléses
csövek. A magas feszültség akkor is meg-
maradhat az áramkörben, ha a fényszóró
lekapcsol, és kiveszik az indítókulcsot.Ezértne próbálja maga kicserélni a fényszóró
izzóját. A fényszóróizzó cseréjét bízza a
hivatalos márkaszervizre.
FIGYELEM!
A fényszórókapcsoló ON (BE) helyzetbe
fordításakor átmenetileg megnő a feszült-
ség a nagy fényerejű gázkisüléses (HID)
fényszórók izzófoglalataiban. A hibás
FIGYELEM!
szervizelés áramütést vagy áramütés ál-
tali halált okozhat. Keresse fel márkake-
reskedőjét.
225

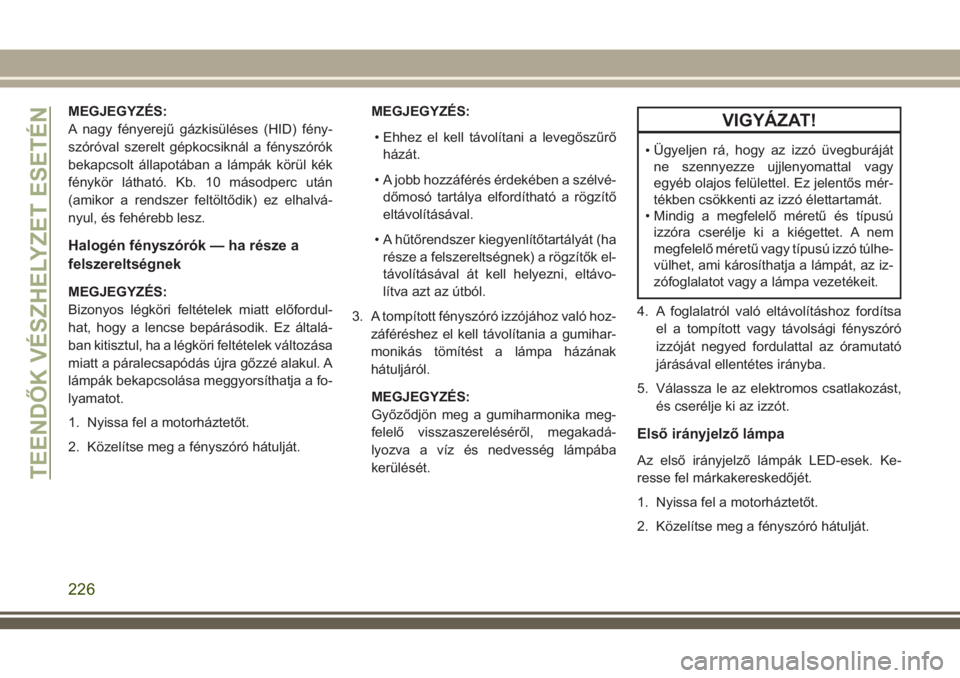

MEGJEGYZÉS:
A nagy fényerejű gázkisüléses (HID) fény-
szóróval szerelt gépkocsiknál a fényszórók
bekapcsolt állapotában a lámpák körül kék
fénykör látható. Kb. 10 másodperc után
(amikor a rendszer feltöltődik) ez elhalvá-
nyul, és fehérebb lesz.
Halogén fényszórók — ha része a
felszereltségnek
MEGJEGYZÉS:
Bizonyos légköri feltételek miatt előfordul-
hat, hogy a lencse bepárásodik. Ez általá-
ban kitisztul, ha a légköri feltételek változása
miatt a páralecsapódás újra gőzzé alakul. A
lámpák bekapcsolása meggyorsíthatja a fo-
lyamatot.
1. Nyissa fel a motorháztetőt.
2. Közelítse meg a fényszóró hátulját.MEGJEGYZÉS:
• Ehhez el kell távolítani a levegőszűrő
házát.
• A jobb hozzáférés érdekében a szélvé-
dőmosó tartálya elfordítható a rögzítő
eltávolításával.
• A hűtőrendszer kiegyenlítőtartályát (ha
része a felszereltségnek) a rögzítők el-
távolításával át kell helyezni, eltávo-
lítva azt az útból.
3. A tompított fényszóró izzójához való hoz-
záféréshez el kell távolítania a gumihar-
monikás tömítést a lámpa házának
hátuljáról.
MEGJEGYZÉS:
Győződjön meg a gumiharmonika meg-
felelő visszaszereléséről, megakadá-
lyozva a víz és nedvesség lámpába
kerülését.
VIGYÁZAT!
•Ügyeljen rá, hogy az izzó üvegburáját
ne szennyezze ujjlenyomattal vagy
egyéb olajos felülettel. Ez jelentős mér-
tékben csökkenti az izzó élettartamát.
• Mindig a megfelelő méretű és típusú
izzóra cserélje ki a kiégettet. A nem
megfelelő méretű vagy típusú izzó túlhe-
vülhet, ami károsíthatja a lámpát, az iz-
zófoglalatot vagy a lámpa vezetékeit.
4. A foglalatról való eltávolításhoz fordítsa
el a tompított vagy távolsági fényszóró
izzóját negyed fordulattal az óramutató
járásával ellentétes irányba.
5. Válassza le az elektromos csatlakozást,
és cserélje ki az izzót.
Első irányjelző lámpa
Az első irányjelző lámpák LED-esek. Ke-
resse fel márkakereskedőjét.
1. Nyissa fel a motorháztetőt.
2. Közelítse meg a fényszóró hátulját.TEENDŐK VÉSZHELYZET ESETÉN
226

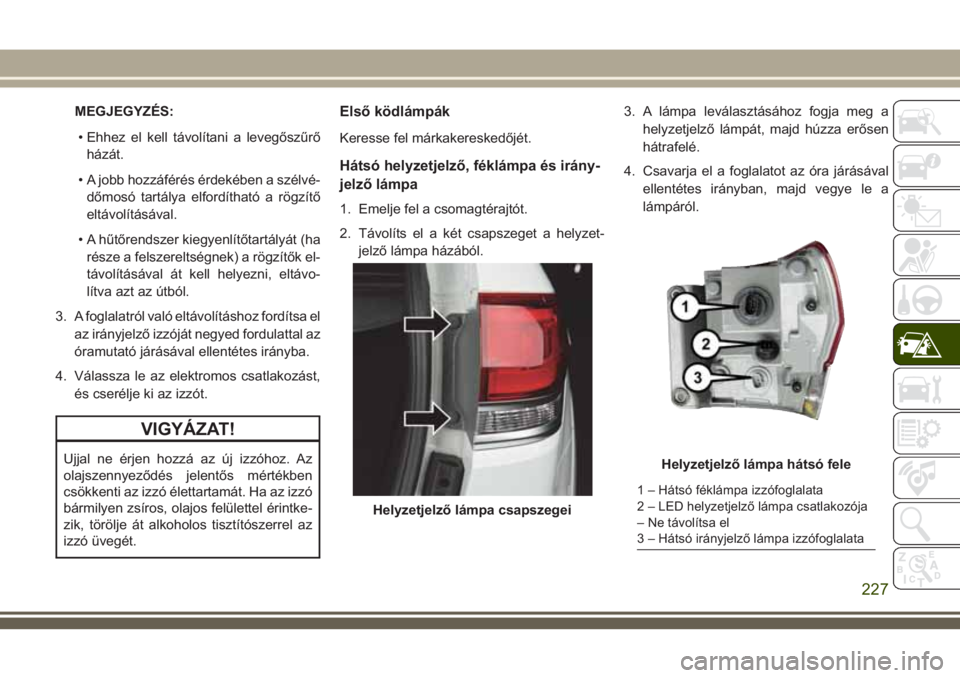

MEGJEGYZÉS:
• Ehhez el kell távolítani a levegőszűrő
házát.
• A jobb hozzáférés érdekében a szélvé-
dőmosó tartálya elfordítható a rögzítő
eltávolításával.
• A hűtőrendszer kiegyenlítőtartályát (ha
része a felszereltségnek) a rögzítők el-
távolításával át kell helyezni, eltávo-
lítva azt az útból.
3. A foglalatról való eltávolításhoz fordítsa el
az irányjelző izzóját negyed fordulattal az
óramutató járásával ellentétes irányba.
4. Válassza le az elektromos csatlakozást,
és cserélje ki az izzót.
VIGYÁZAT!
Ujjal ne érjen hozzá az új izzóhoz. Az
olajszennyeződés jelentős mértékben
csökkenti az izzó élettartamát. Ha az izzó
bármilyen zsíros, olajos felülettel érintke-
zik, törölje át alkoholos tisztítószerrel az
izzó üvegét.
Első ködlámpák
Keresse fel márkakereskedőjét.
Hátsó helyzetjelző, féklámpa és irány-
jelző lámpa
1. Emelje fel a csomagtérajtót.
2. Távolíts el a két csapszeget a helyzet-
jelző lámpa házából.3. A lámpa leválasztásához fogja meg a
helyzetjelző lámpát, majd húzza erősen
hátrafelé.
4. Csavarja el a foglalatot az óra járásával
ellentétes irányban, majd vegye le a
lámpáról.
Helyzetjelző lámpa csapszegei
Helyzetjelző lámpa hátsó fele
1 – Hátsó féklámpa izzófoglalata
2 – LED helyzetjelző lámpa csatlakozója
– Ne távolítsa el
3 – Hátsó irányjelző lámpa izzófoglalata
227

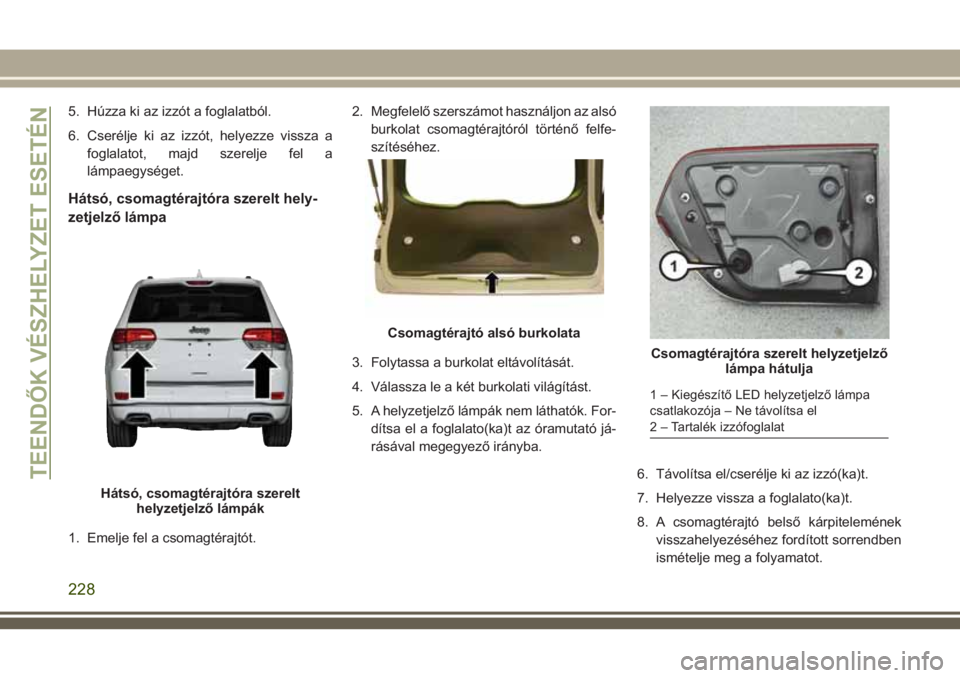

5. Húzza ki az izzót a foglalatból.
6. Cserélje ki az izzót, helyezze vissza a
foglalatot, majd szerelje fel a
lámpaegységet.
Hátsó, csomagtérajtóra szerelt hely-
zetjelző lámpa
1. Emelje fel a csomagtérajtót.2. Megfelelő szerszámot használjon az alsó
burkolat csomagtérajtóról történő felfe-
szítéséhez.
3. Folytassa a burkolat eltávolítását.
4. Válassza le a két burkolati világítást.
5. A helyzetjelző lámpák nem láthatók. For-
dítsa el a foglalato(ka)t az óramutató já-
rásával megegyező irányba.
6. Távolítsa el/cserélje ki az izzó(ka)t.
7. Helyezze vissza a foglalato(ka)t.
8. A csomagtérajtó belső kárpitelemének
visszahelyezéséhez fordított sorrendben
ismételje meg a folyamatot.
Hátsó, csomagtérajtóra szerelt
helyzetjelző lámpák
Csomagtérajtó alsó burkolata
Csomagtérajtóra szerelt helyzetjelző
lámpa hátulja
1 – Kiegészítő LED helyzetjelző lámpa
csatlakozója – Ne távolítsa el
2 – Tartalék izzófoglalat
TEENDŐK VÉSZHELYZET ESETÉN
228

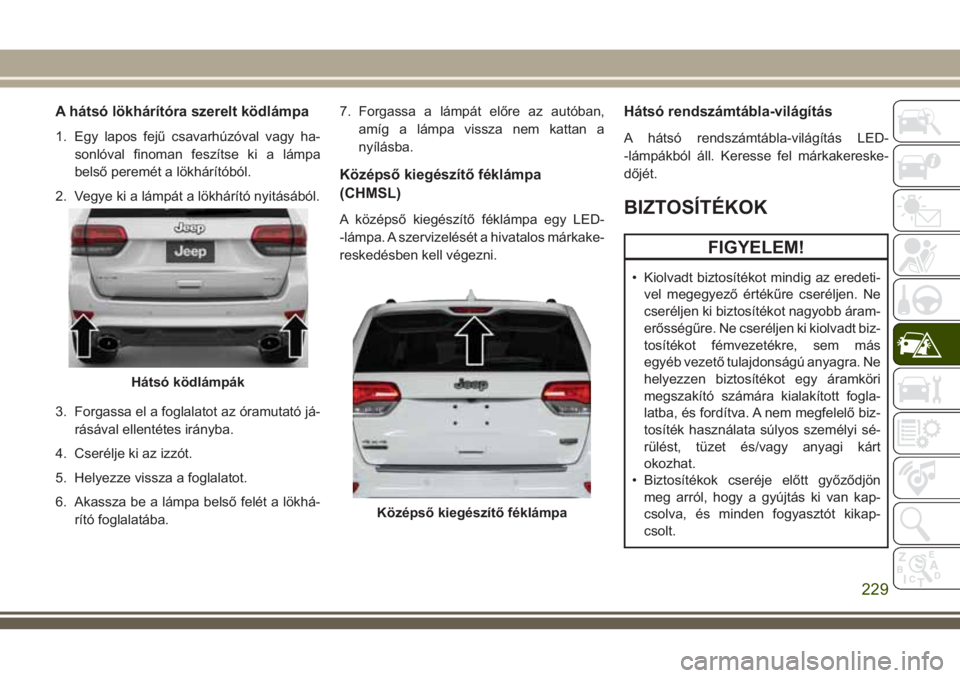

A hátsó lökhárítóra szerelt ködlámpa
1. Egy lapos fejű csavarhúzóval vagy ha-
sonlóval finoman feszítse ki a lámpa
belső peremét a lökhárítóból.
2. Vegye ki a lámpát a lökhárító nyitásából.
3. Forgassa el a foglalatot az óramutató já-
rásával ellentétes irányba.
4. Cserélje ki az izzót.
5. Helyezze vissza a foglalatot.
6. Akassza be a lámpa belső felét a lökhá-
rító foglalatába.7. Forgassa a lámpát előre az autóban,
amíg a lámpa vissza nem kattan a
nyílásba.
Középső kiegészítő féklámpa
(CHMSL)
A középső kiegészítő féklámpa egy LED-
-lámpa. A szervizelését a hivatalos márkake-
reskedésben kell végezni.
Hátsó rendszámtábla-világítás
A hátsó rendszámtábla-világítás LED-
-lámpákból áll. Keresse fel márkakereske-
dőjét.
BIZTOSÍTÉKOK
FIGYELEM!
• Kiolvadt biztosítékot mindig az eredeti-
vel megegyező értékűre cseréljen. Ne
cseréljen ki biztosítékot nagyobb áram-
erősségűre. Ne cseréljen ki kiolvadt biz-
tosítékot fémvezetékre, sem más
egyéb vezető tulajdonságú anyagra. Ne
helyezzen biztosítékot egy áramköri
megszakító számára kialakított fogla-
latba, és fordítva. A nem megfelelő biz-
tosíték használata súlyos személyi sé-
rülést, tüzet és/vagy anyagi kárt
okozhat.
• Biztosítékok cseréje előtt győződjön
meg arról, hogy a gyújtás ki van kap-
csolva, és minden fogyasztót kikap-
csolt.
Hátsó ködlámpák
Középső kiegészítő féklámpa
229

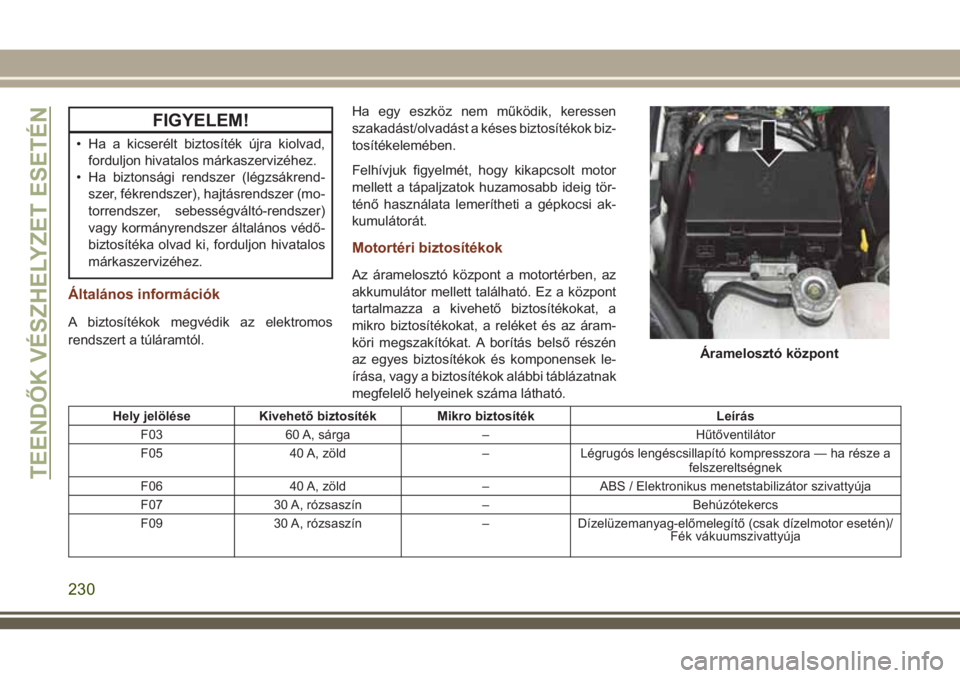

FIGYELEM!
• Ha a kicserélt biztosíték újra kiolvad,
forduljon hivatalos márkaszervizéhez.
• Ha biztonsági rendszer (légzsákrend-
szer, fékrendszer), hajtásrendszer (mo-
torrendszer, sebességváltó-rendszer)
vagy kormányrendszer általános védő-
biztosítéka olvad ki, forduljon hivatalos
márkaszervizéhez.
Általános információk
A biztosítékok megvédik az elektromos
rendszert a túláramtól.Ha egy eszköz nem működik, keressen
szakadást/olvadást a késes biztosítékok biz-
tosítékelemében.
Felhívjuk figyelmét, hogy kikapcsolt motor
mellett a tápaljzatok huzamosabb ideig tör-
ténő használata lemerítheti a gépkocsi ak-
kumulátorát.
Motortéri biztosítékok
Az áramelosztó központ a motortérben, az
akkumulátor mellett található. Ez a központ
tartalmazza a kivehető biztosítékokat, a
mikro biztosítékokat, a reléket és az áram-
köri megszakítókat. A borítás belső részén
az egyes biztosítékok és komponensek le-
írása, vagy a biztosítékok alábbi táblázatnak
megfelelő helyeinek száma látható.
Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F03 60 A, sárga – Hűtőventilátor
F05 40 A, zöld – Légrugós lengéscsillapító kompresszora — ha része a
felszereltségnek
F06 40 A, zöld – ABS / Elektronikus menetstabilizátor szivattyúja
F07 30 A, rózsaszín – Behúzótekercs
F09 30 A, rózsaszín – Dízelüzemanyag-előmelegítő (csak dízelmotor esetén)/
Fék vákuumszivattyúja
Áramelosztó központ
TEENDŐK VÉSZHELYZET ESETÉN
230
