2018 Hyundai Kona Manuale del proprietario (in Italian)

7-45
7
Manutenzione

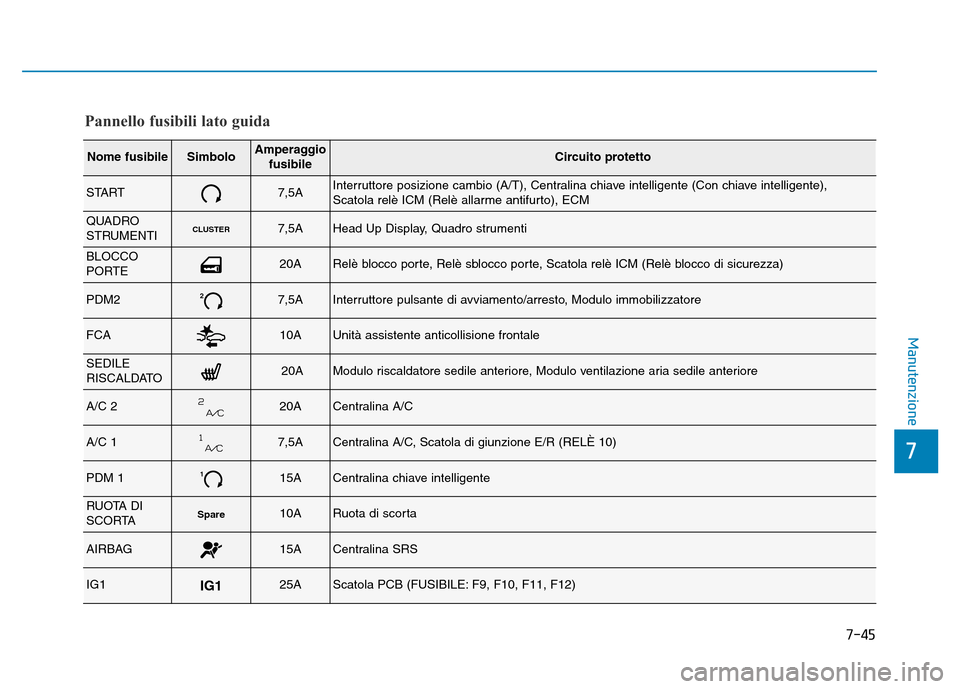

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
START7,5AInterruttore posizione cambio (A/T), Centralina chiave intelligente (Con chiave intelligente),
Scatola relè ICM (Relè allarme antifurto), ECM
QUADRO
STRUMENTICLUSTER7,5AHead Up Display, Quadro strumenti
BLOCCO
PORTE20ARelè blocco porte, Relè sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
PDM227,5AInterruttore pulsante di avviamento/arresto, Modulo immobilizzatore
FCA10AUnità assistente anticollisione frontale
SEDILE
RISCALDATO20AModulo riscaldatore sedile anteriore, Modulo ventilazione aria sedile anteriore
A/C 220ACentralina A/C
A/C 17,5ACentralina A/C, Scatola di giunzione E/R (RELÈ 10)
PDM 1115ACentralina chiave intelligente
RUOTA DI
SCORTASpare10ARuota di scorta
AIRBAG15ACentralina SRS
IG1IG125AScatola PCB (FUSIBILE: F9, F10, F11, F12)

7-46
Manutenzione

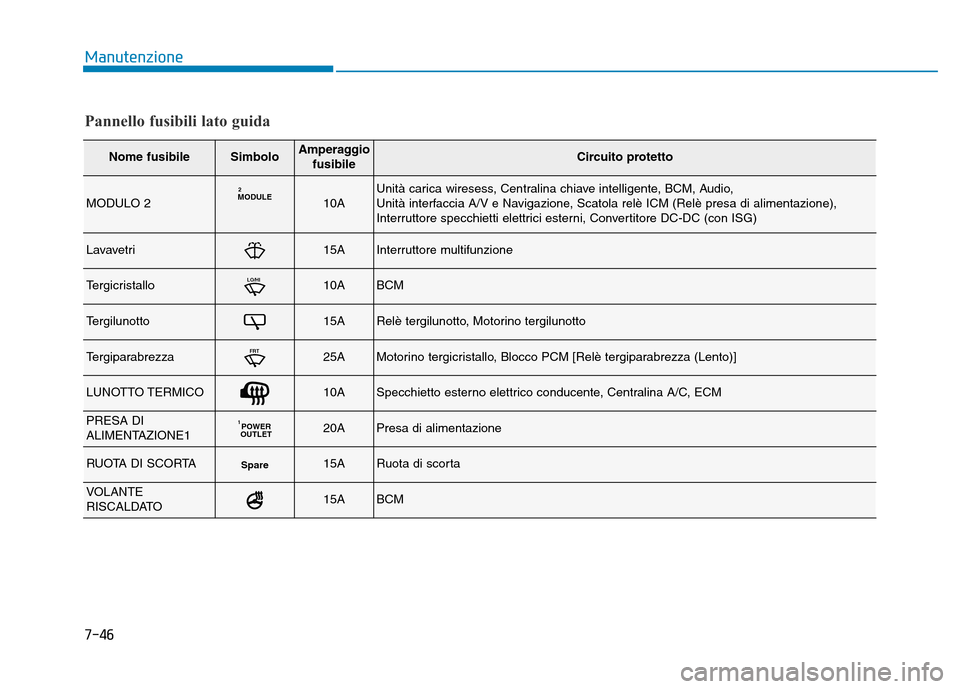

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
MODULO 2MODULE210AUnità carica wiresess, Centralina chiave intelligente, BCM, Audio,
Unità interfaccia A/V e Navigazione, Scatola relè ICM (Relè presa di alimentazione),
Interruttore specchietti elettrici esterni, Convertitore DC-DC (con ISG)
Lavavetri15AInterruttore multifunzione
TergicristalloLO/HI10ABCM
Tergilunotto15ARelè tergilunotto, Motorino tergilunotto
TergiparabrezzaFRT25AMotorino tergicristallo, Blocco PCM [Relè tergiparabrezza (Lento)]
LUNOTTO TERMICO10ASpecchietto esterno elettrico conducente, Centralina A/C, ECM
PRESA DI
ALIMENTAZIONE1POWER
OUTLET
120APresa di alimentazione
RUOTA DI SCORTASpare15ARuota di scorta
VOLANTE
RISCALDATO15ABCM

7-47
7
Manutenzione

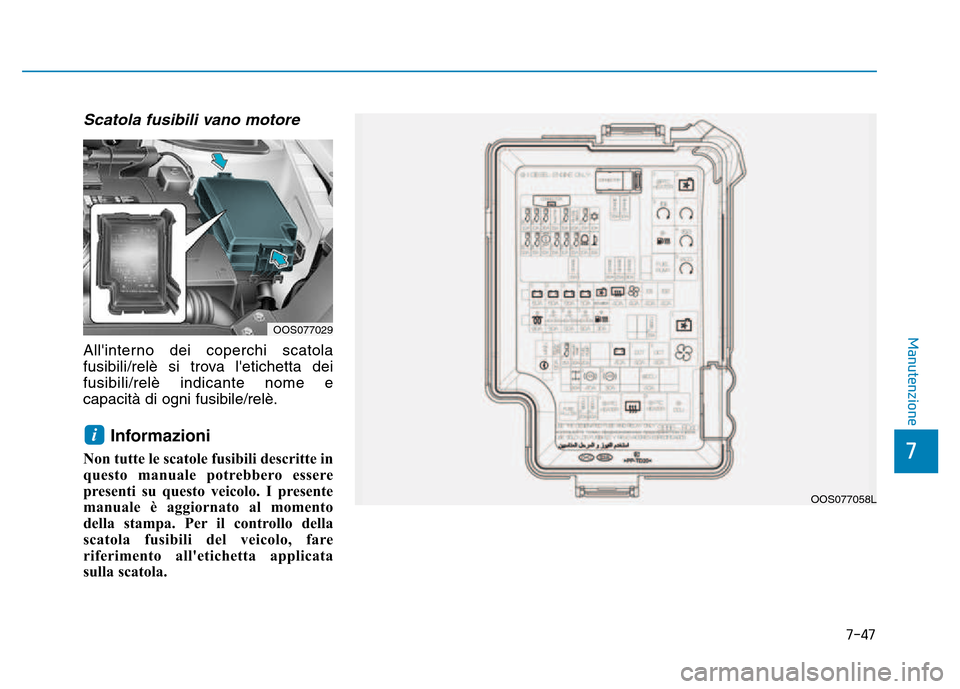

Scatola fusibili vano motore
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta deifusibili/relè indicante nome ecapacità di ogni fusibile/relè.Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OOS077029
OOS077058L

7-48
Manutenzione

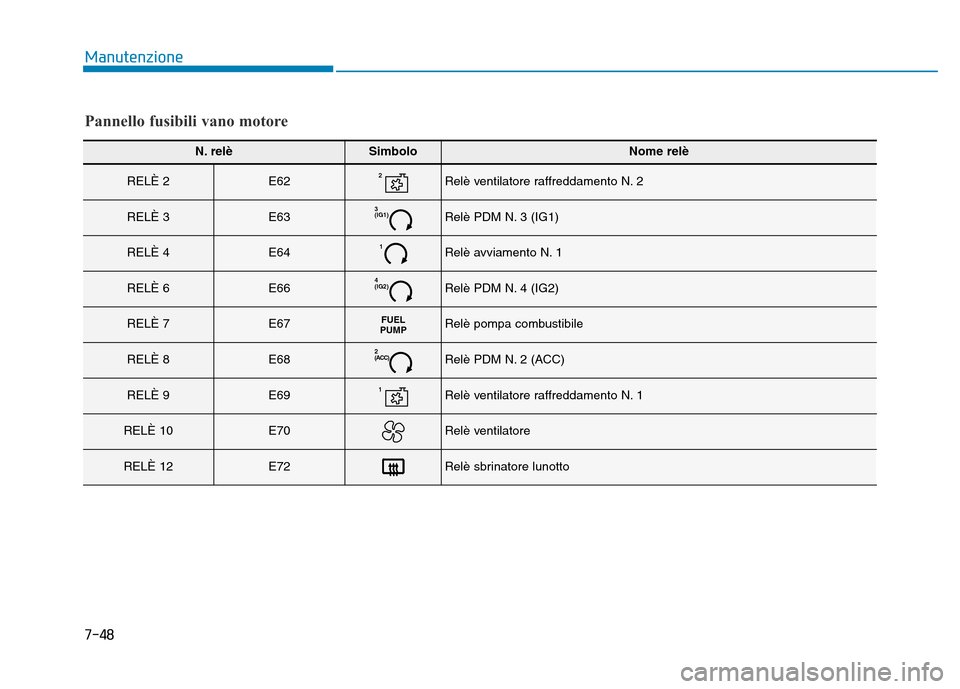

Pannello fusibili vano motore
N. relèSimboloNome relè
RELÈ 2E622Relè ventilatore raffreddamento N. 2
RELÈ 3E633 (IG1)Relè PDM N. 3 (IG1)
RELÈ 4E641Relè avviamento N. 1
RELÈ 6E664 (IG2)Relè PDM N. 4 (IG2)
RELÈ 7E67FUEL
PUMPRelè pompa combustibile
RELÈ 8E682 (ACC)Relè PDM N. 2 (ACC)
RELÈ 9E691Relè ventilatore raffreddamento N. 1
RELÈ 10E70Relè ventilatore
RELÈ 12E72Relè sbrinatore lunotto

7-49
7
Manutenzione

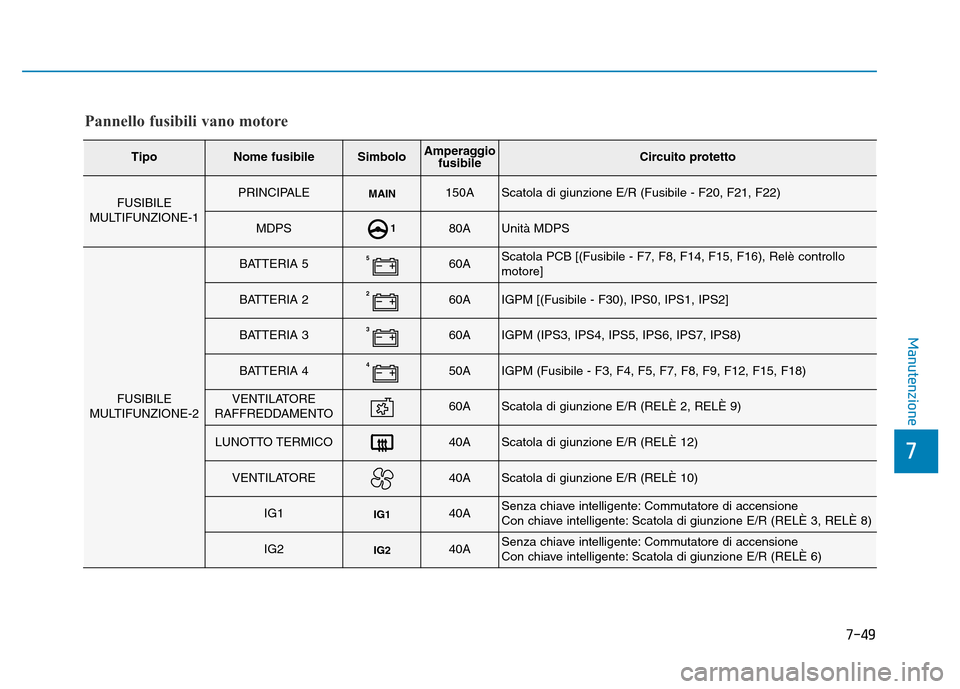

Pannello fusibili vano motore
TipoNome fusibileSimboloAmperaggiofusibileCircuito protetto
FUSIBILE
MULTIFUNZIONE-1PRINCIPALEMAIN150AScatola di giunzione E/R (Fusibile - F20, F21, F22)
MDPS180AUnità MDPS
FUSIBILE
MULTIFUNZIONE-2
BATTERIA 5560AScatola PCB [(Fusibile - F7, F8, F14, F15, F16), Relè controllo motore]
BATTERIA 2260AIGPM [(Fusibile - F30), IPS0, IPS1, IPS2]
BATTERIA 3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATTERIA 4450AIGPM (Fusibile - F3, F4, F5, F7, F8, F9, F12, F15, F18)
VENTILATORE
RAFFREDDAMENTO60AScatola di giunzione E/R (RELÈ 2, RELÈ 9)
LUNOTTO TERMICO40AScatola di giunzione E/R (RELÈ 12)
VENTILATORE40AScatola di giunzione E/R (RELÈ 10)
IG1IG140ASenza chiave intelligente: Commutatore di accensione
Con chiave intelligente: Scatola di giunzione E/R (RELÈ 3, RELÈ 8)
IG2IG240ASenza chiave intelligente: Commutatore di accensione
Con chiave intelligente: Scatola di giunzione E/R (RELÈ 6)

7-50
Manutenzione

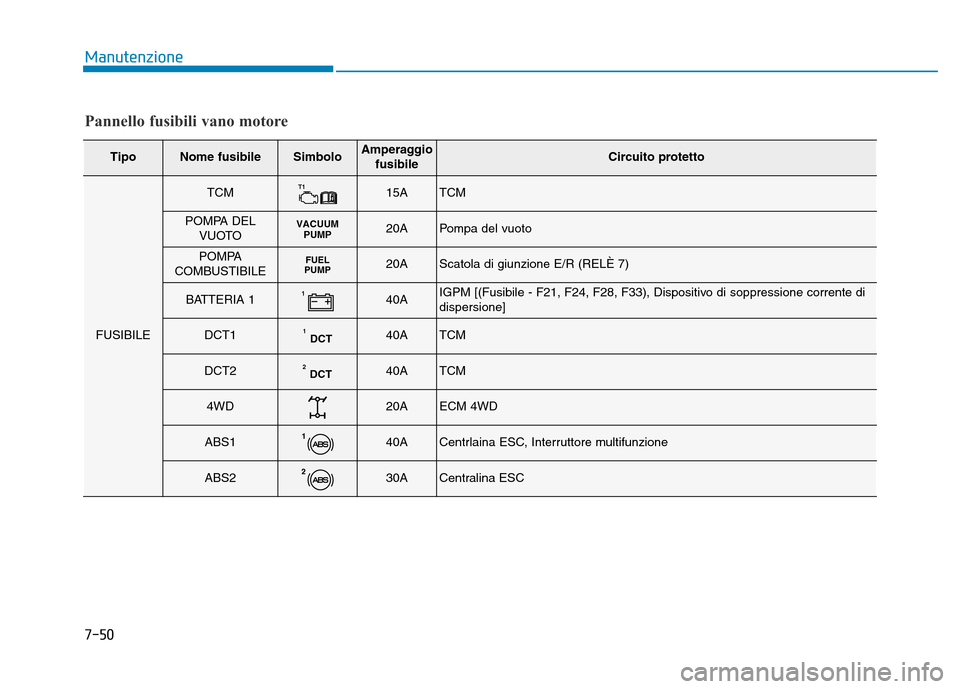

Pannello fusibili vano motore
TipoNome fusibileSimboloAmperaggiofusibileCircuito protetto
FUSIBILE
TCMT115ATCM
POMPA DELVUOTOVACUUMPUMP20APompa del vuoto
POMPA
COMBUSTIBILEFUEL
PUMP20AScatola di giunzione E/R (RELÈ 7)
BATTERIA 1140AIGPM [(Fusibile - F21, F24, F28, F33), Dispositivo di soppressione corrente di dispersione]
DCT1DCT
140ATCM
DCT2DCT
240ATCM
4WD20AECM 4WD
ABS1140ACentrlaina ESC, Interruttore multifunzione
ABS2230ACentralina ESC

7-51
7
Manutenzione

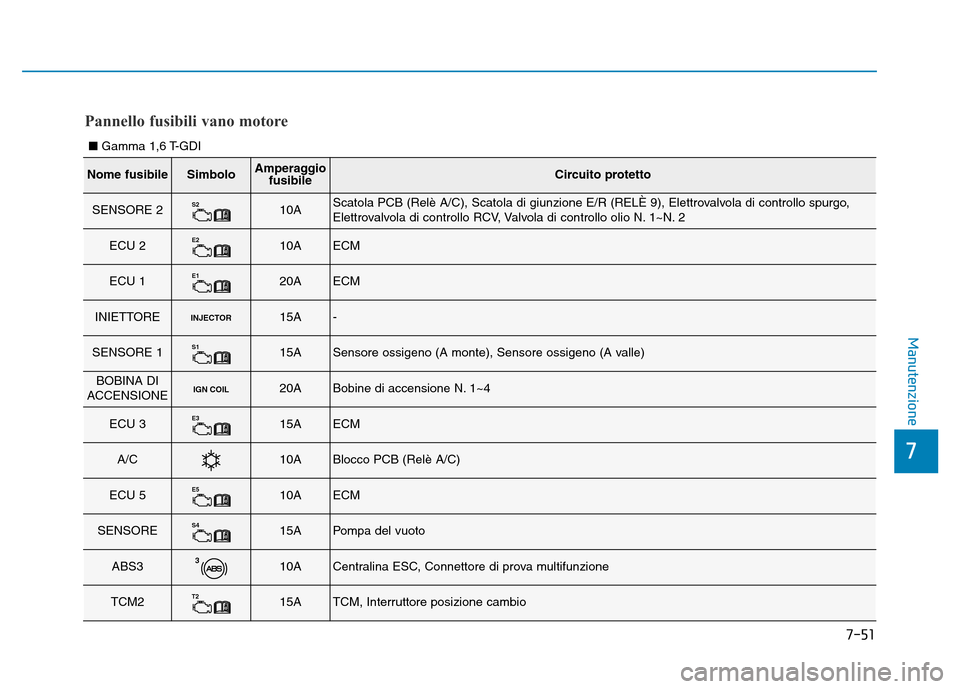

Pannello fusibili vano motore
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 2S210AScatola PCB (Relè A/C), Scatola di giunzione E/R (RELÈ 9), Elettrovalvola di controllo spurgo,
Elettrovalvola di controllo RCV, Valvola di controllo olio N. 1~N. 2
ECU 2E210AECM
ECU 1E120AECM
INIETTOREINJECTOR15A-
SENSORE 1S115ASensore ossigeno (A monte), Sensore ossigeno (A valle)
BOBINA DI
ACCENSIONEIGN COIL20ABobine di accensione N. 1~4
ECU 3E315AECM
A/C10ABlocco PCB (Relè A/C)
ECU 5E510AECM
SENSORES415APompa del vuoto
ABS3310ACentralina ESC, Connettore di prova multifunzione
TCM2T215ATCM, Interruttore posizione cambio
■ Gamma 1,6 T-GDI

7-52
Manutenzione

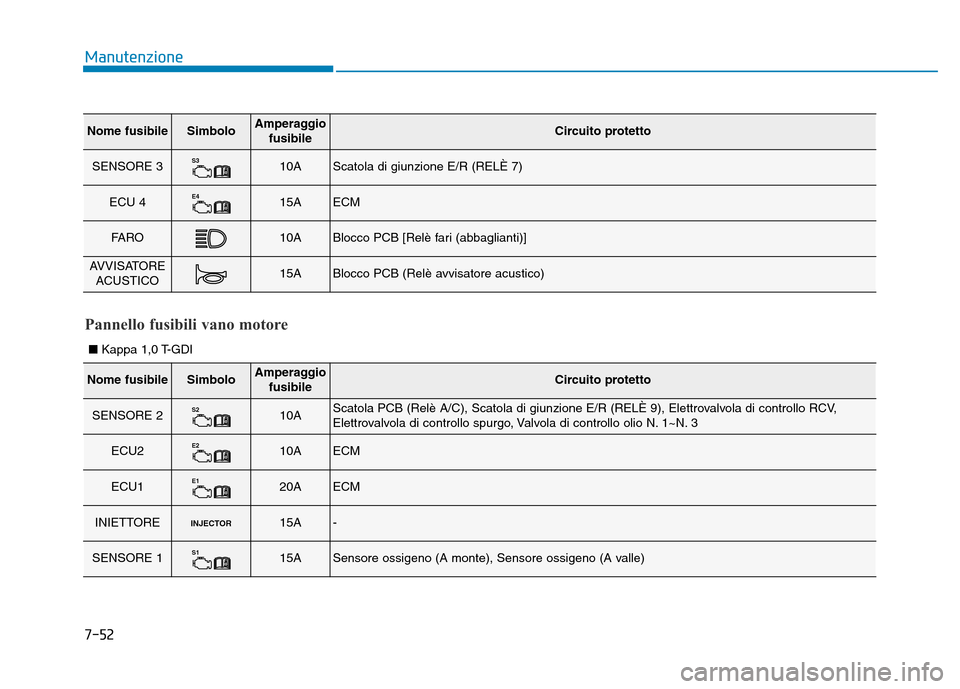

Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 3S310AScatola di giunzione E/R (RELÈ 7)
ECU 4E415AECM
FA R O10ABlocco PCB [Relè fari (abbaglianti)]
AVVISATOREACUSTICO15ABlocco PCB (Relè avvisatore acustico)
Pannello fusibili vano motore
■ Kappa 1,0 T-GDI
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
SENSORE 2S210AScatola PCB (Relè A/C), Scatola di giunzione E/R (RELÈ 9), Elettrovalvola di controllo RCV,
Elettrovalvola di controllo spurgo, Valvola di controllo olio N. 1~N. 3
ECU2E210AECM
ECU1E120AECM
INIETTOREINJECTOR15A-
SENSORE 1S115ASensore ossigeno (A monte), Sensore ossigeno (A valle)
