2018 Hyundai Kona Manuale del proprietario (in Italian)

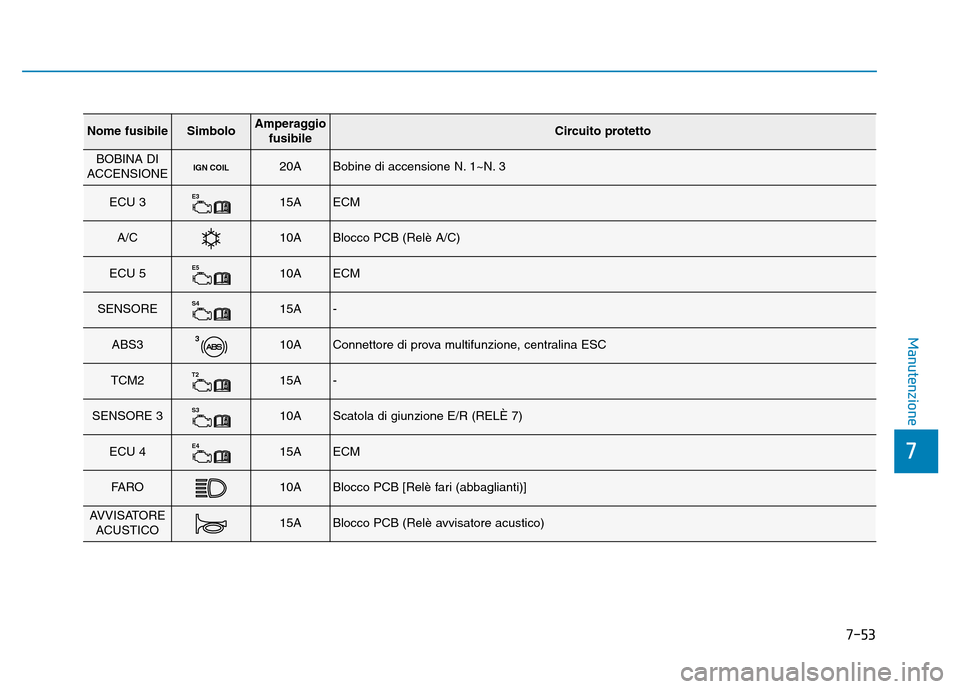

7-53
7
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
BOBINA DI
ACCENSIONEIGN COIL20ABobine di accensione N. 1~N. 3
ECU 3E315AECM
A/C10ABlocco PCB (Relè A/C)
ECU 5E510AECM
SENSORES415A-
ABS3310AConnettore di prova multifunzione, centralina ESC
TCM2T215A-
SENSORE 3S310AScatola di giunzione E/R (RELÈ 7)
ECU 4E415AECM
FA R O10ABlocco PCB [Relè fari (abbaglianti)]
AVVISATORE ACUSTICO15ABlocco PCB (Relè avvisatore acustico)

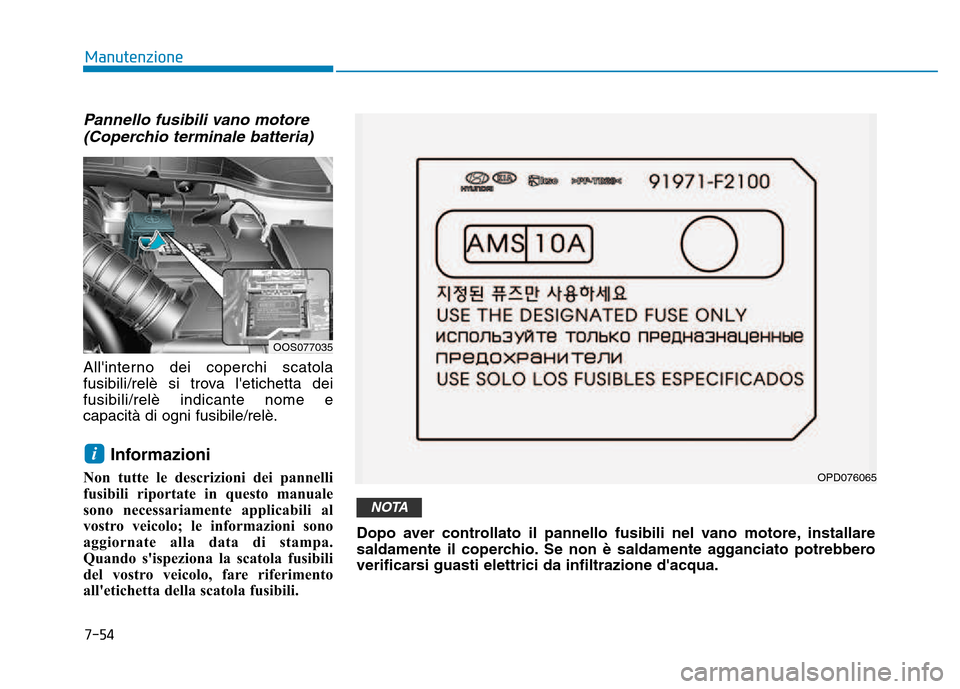

7-54
Manutenzione
Pannello fusibili vano motore(Coperchio terminale batteria)
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta deifusibili/relè indicante nome ecapacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona la scatola fusibili
del vostro veicolo, fare riferimento
all'etichetta della scatola fusibili.
i
OPD076065
Dopo aver controllato il pannello fusibili nel vano motore, installare
saldamente il coperchio. Se non è saldamente agganciato potrebbero
verificarsi guasti elettrici da infiltrazione d'acqua.
NOTA
OOS077035

7-55
7
Manutenzione
LAMPADINE LUCI
Consultare un concessionario
autorizzato HYUNDAI per lasostituzione delle lampadine di molte
luci del veicolo. Risulta difficilesostituire le lampadine delle luci del
veicolo in quanto occorre rimuovere
altre parti del veicolo per poteraccedere alla lampadina in
questione. Questo vale specialmente
qualora si debba rimuovere il gruppo
faro per poter accedere allalampadina (o alle lampadine).
Rimuovendo/installando il gruppo
faro si possono arrecare danni al
veicolo.Avere cura di sostituire lalampadina bruciata con una di
pari potenza. Diversamente sipotrebbe bruciare il fusibile o
danneggiare l’impianto elettrico.
Informazioni
Dopo una guida impegnativa sotto
una pioggia battente o un lavaggio del
veicolo, i trasparenti di faro e luce di
coda possono apparire appannati.
Questa condizione è causata dalla
differenza di temperatura fra la
lampadina all'interno e l'esterno. Si
tratta di un fenomeno simile a quello
della condensazione che si manifesta
sotto la pioggia sull'interno dei
finestrini e non è indice di problemi
alla vettura. Se si manifestano
trafilamenti d'acqua all'interno della
circuiteria del faro, si consiglia di far
controllare il sistema da un conces-
sionario autorizzato HYUNDAI. Informazioni
L'orientamento dei fari deve essere
regolato dopo un incidente o dopo che
il gruppo faro è stato reinstallato,
presso un concessionario autorizzato
HYUNDAI.
Informazioni - Traffico
invertito
La distribuzione della luce anabba-
gliante è asimmetrica. Se si va in un
Paese dove il traffico viaggia in senso
opposto, questa asimmetria genererà
un effetto abbagliante per i
conducenti dei veicoli che viaggiano
nella direzione opposta. Per prevenire
il fenomeno dell'abbagliamento, le
norme ECE richiedono l'adozione di
diverse soluzioni tecniche (es. un
sistema di commutazione automatica,
l'applicazione di nastri adesivi,
l'abbassamento del puntamento).
Questi fari sono progettati in modo da
non abbagliare i conducenti che
viaggiano nella direzione opposta.
Pertanto non dovrete apportare
alcuna modifica ai fari qualora vi
recaste in un Paese dove il traffico
viaggia in senso opposto.
i
i
i
NOTA
Prima di eseguire un lavoro sulle
luci, applicare saldamente ilfreno di stazionamento,
assicurarsi che il commutatoredi accensione sia nella posizioneLOCK/OFF e spegnere le luci in
modo da prevenire repentini
movimenti del veicolo ed evitaredi subire ustioni alle dita o
scosse elettriche.
ATTENZIONE

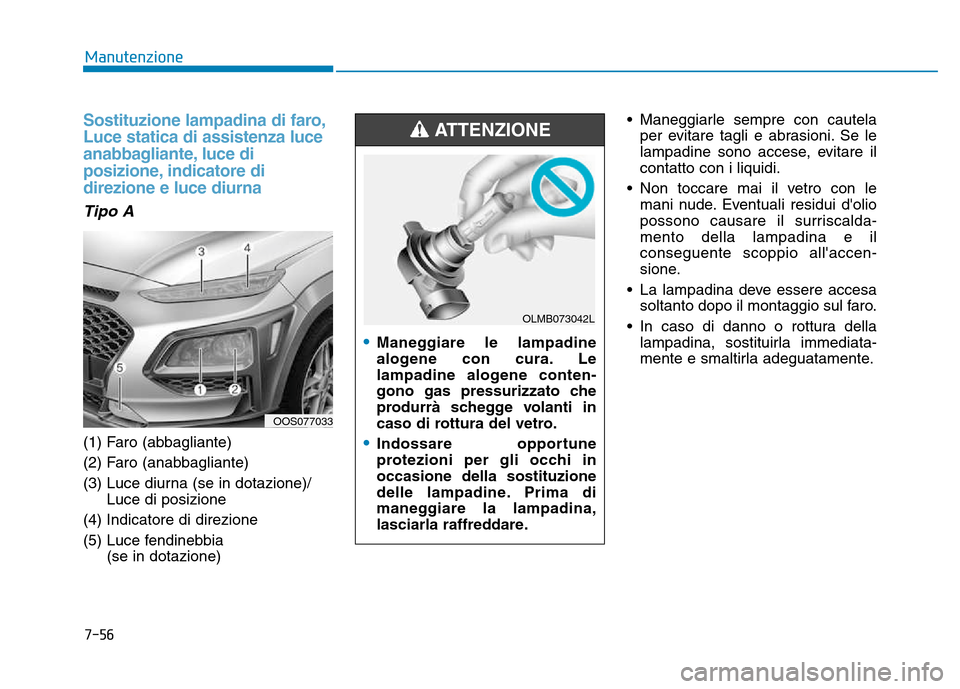

7-56
Manutenzione
Sostituzione lampadina di faro, Luce statica di assistenza luce
anabbagliante, luce di
posizione, indicatore didirezione e luce diurna
Tipo A
(1) Faro (abbagliante)
(2) Faro (anabbagliante)
(3) Luce diurna (se in dotazione)/Luce di posizione
(4) Indicatore di direzione
(5) Luce fendinebbia (se in dotazione) • Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare ilcontatto con i liquidi.
• Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscalda-mento della lampadina e ilconseguente scoppio all'accen-
sione.
• La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi inoccasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042L
OOS077033

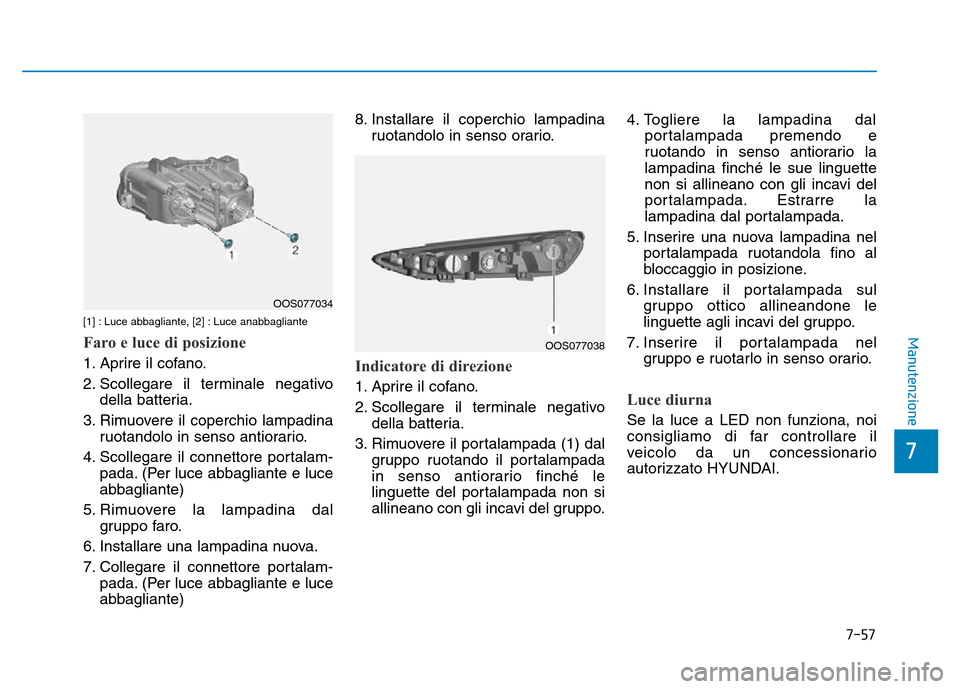

7-57
7
Manutenzione[1] : Luce abbagliante, [2] : Luce anabbagliante
Faro e luce di posizione
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria.
3. Rimuovere il coperchio lampadina ruotandolo in senso antiorario.
4. Scollegare il connettore portalam- pada. (Per luce abbagliante e luce
abbagliante)
5. Rimuovere la lampadina dal gruppo faro.
6. Installare una lampadina nuova.
7. Collegare il connettore portalam- pada. (Per luce abbagliante e luce
abbagliante) 8. Installare il coperchio lampadina
ruotandolo in senso orario.Indicatore di direzione
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria.
3. Rimuovere il portalampada (1) dal gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo. 4. Togliere la lampadina dal
portalampada premendo e
ruotando in senso antiorario lalampadina finché le sue linguette
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
5. Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel gruppo e ruotarlo in senso orario.Luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OOS077038
OOS077034

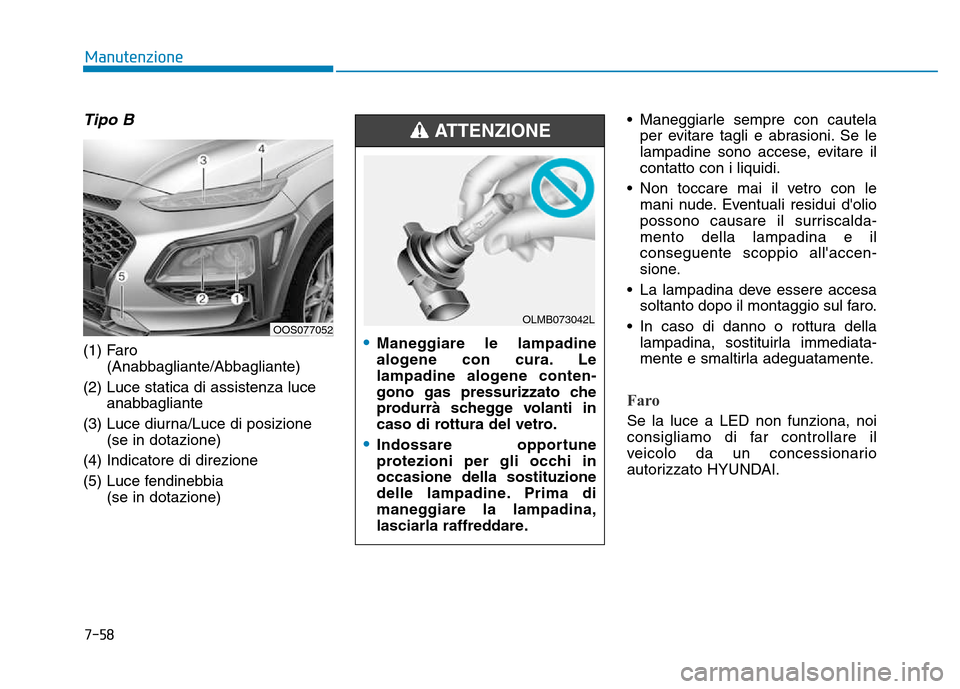

7-58
Manutenzione
Tipo B
(1) Faro(Anabbagliante/Abbagliante)
(2) Luce statica di assistenza luce anabbagliante
(3) Luce diurna/Luce di posizione (se in dotazione)
(4) Indicatore di direzione
(5) Luce fendinebbia (se in dotazione) • Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare ilcontatto con i liquidi.
• Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscalda-mento della lampadina e ilconseguente scoppio all'accen-
sione.
• La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
Faro
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi inoccasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042LOOS077052

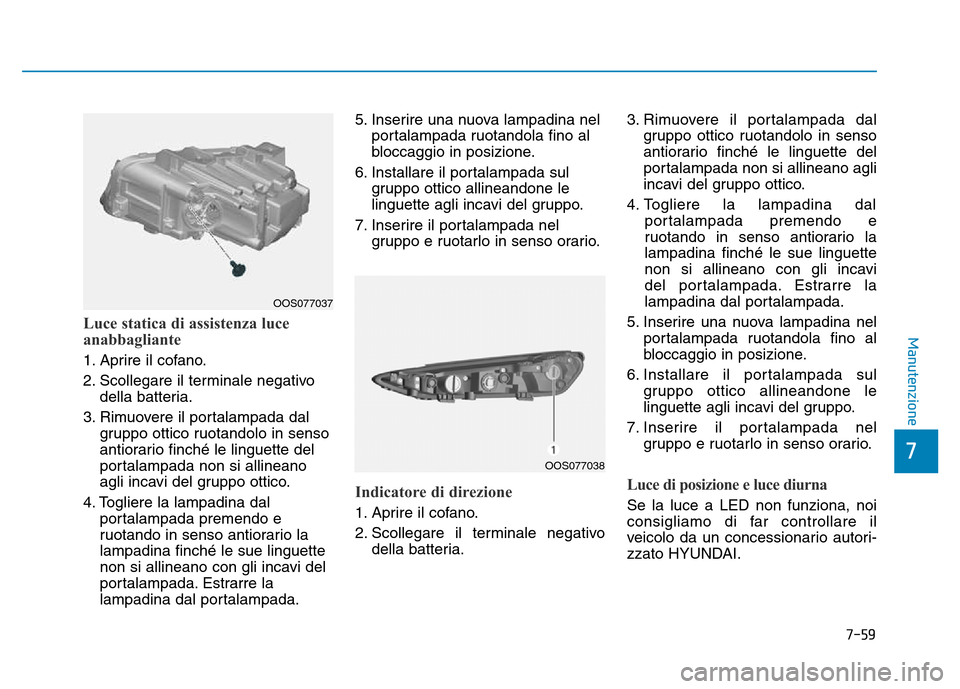

7-59
7
ManutenzioneLuce statica di assistenza luce
anabbagliante
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria.
3. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano
agli incavi del gruppo ottico.
4. Togliere la lampadina dal portalampada premendo e
ruotando in senso antiorario lalampadina finché le sue linguette
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada. 5. Inserire una nuova lampadina nel
portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel gruppo e ruotarlo in senso orario.
Indicatore di direzione
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria. 3. Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano agli
incavi del gruppo ottico.
4. Togliere la lampadina dal portalampada premendo e
ruotando in senso antiorario lalampadina finché le sue linguette
non si allineano con gli incavi
del portalampada. Estrarre la
lampadina dal portalampada.
5. Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel gruppo e ruotarlo in senso orario.
Luce di posizione e luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario autori-
zzato HYUNDAI.
OOS077037
OOS077038

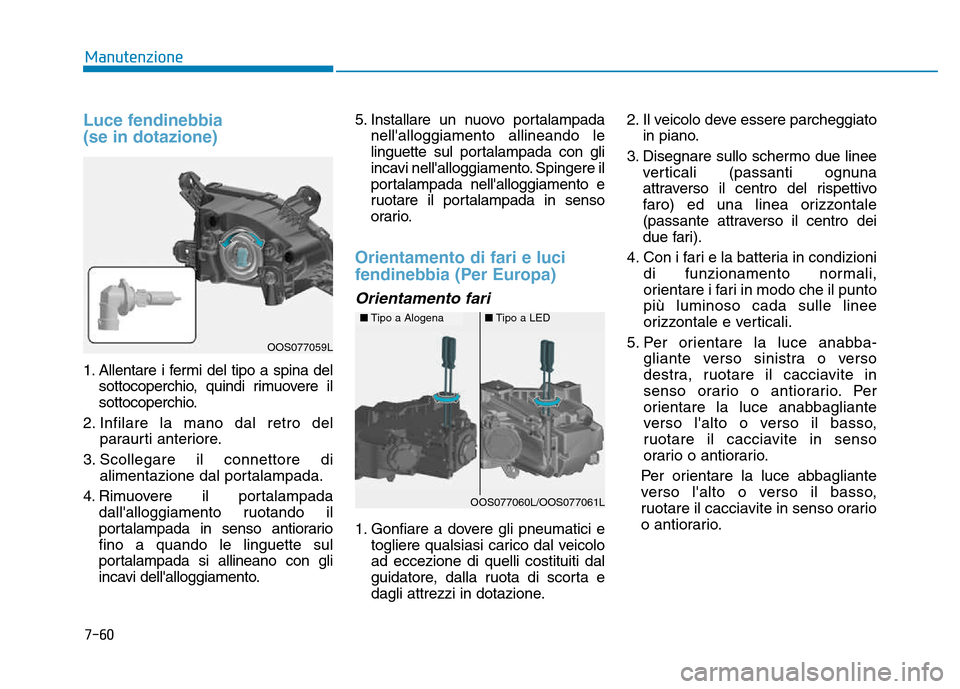

7-60
Manutenzione
Luce fendinebbia (se in dotazione)
1. Allentare i fermi del tipo a spina delsottocoperchio, quindi rimuovere il
sottocoperchio.
2. Infilare la mano dal retro del paraurti anteriore.
3. Scollegare il connettore di alimentazione dal portalampada.
4. Rimuovere il portalampada dall'alloggiamento ruotando il
portalampada in senso antiorariofino a quando le linguette sul
portalampada si allineano con gli
incavi dell'alloggiamento. 5. Installare un nuovo portalampada
nell'alloggiamento allineando le
linguette sul portalampada con gli
incavi nell'alloggiamento. Spingere il
portalampada nell'alloggiamento e
ruotare il portalampada in senso
orario.
Orientamento di fari e luci
fendinebbia (Per Europa)
Orientamento fari
1. Gonfiare a dovere gli pneumatici e togliere qualsiasi carico dal veicolo ad eccezione di quelli costituiti dal
guidatore, dalla ruota di scorta e
dagli attrezzi in dotazione. 2. Il veicolo deve essere parcheggiato
in piano.
3. Disegnare sullo schermo due linee verticali (passanti ognuna
attraverso il centro del rispettivo
faro) ed una linea orizzontale
(passante attraverso il centro dei
due fari).
4. Con i fari e la batteria in condizioni di funzionamento normali,
orientare i fari in modo che il puntopi
